第1节 机械设计概要

机械设计概述机械设计是指在满足特定功能要求的前提下，将机械元件、机械装置以及各种机械系统进行设计的一种技术。

机械设计是工程设计的重要组成部分，是构建出现代工业制造的核心之一。

本文将从机械设计的角度，对机械设计的概述进行深入探讨。

第一节：机械设计的基础知识1. 机械设计的定义机械设计是指在工程领域中，利用理论和方法对机械结构进行构思和设计。

机械设计的过程包括了机械零件的选型、设计、制造以及测试等多个环节。

2. 机械设计的理论基础机械设计的理论基础涵盖了许多学科，其中包括材料力学、机械力学、工程热力学、机电一体化技术、电子技术以及计算机科学等学科。

3. 机械设计的学习方法机械设计的学习方法主要是先深入学习各种基础知识，通过专业化的训练，来提高设计的能力和水平。

同时，需要掌握理论和实践相结合的技能，将理论知识应用在实际设计工作中。

第二节：机械设计的流程机械设计的流程可以分为初步设计、详细设计、制造加工、装配调试、试验验证等多个阶段。

具体内容如下：1. 初步设计初步设计是指在需求分析的基础上，进行初步的设计工作。

在这个阶段，需要进行结构的选型、设计方案的拟定以及进行草图和模型的绘制。

2. 详细设计详细设计阶段是在初步设计基础上的进一步深化，包括了从选型到细节的设计，包括了各种零件的设计、材料的选用、运动参数的确定以及对系统的布局、制造、安装、维护等方面的细化。

3. 制造加工制造加工是指在设计完成后，将设计图转换成物理零件，包括了各种工艺加工，并进行零件的检验，保证零件的质量符合所需的要求。

4. 装配调试装配调试是指将生产的零件组装起来，进行基本功能测试并优化，使机械系统达到理想的工作状态。

5. 试验验证在零件的生产和系统的装配完成后，还需要进行试验验证，以确保整个系统的工作正常，达到所有功能和性能的设计要求。

第三节：机械设计的特点1. 复杂性机械设计通常需要涉及到各种各样的工程领域，如机械力学、材料力学、工程热力学等，其本身也具有很高的复杂性。

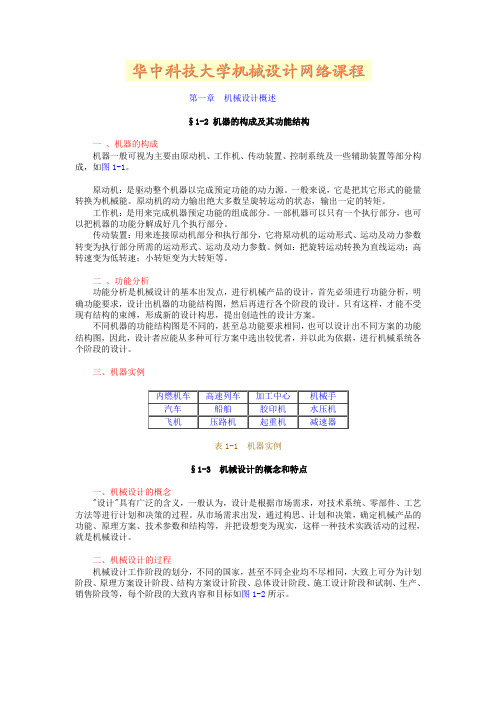

第一章机械设计概述§1-2 机器的构成及其功能结构一、机器的构成机器一般可视为主要由原动机、工作机、传动装置、控制系统及一些辅助装置等部分构成，如图1-1。

原动机：是驱动整个机器以完成预定功能的动力源。

一般来说，它是把其它形式的能量转换为机械能。

原动机的动力输出绝大多数呈旋转运动的状态，输出一定的转矩。

工作机：是用来完成机器预定功能的组成部分。

一部机器可以只有一个执行部分，也可以把机器的功能分解成好几个执行部分。

传动装置：用来连接原动机部分和执行部分，它将原动机的运动形式、运动及动力参数转变为执行部分所需的运动形式、运动及动力参数。

例如：把旋转运动转换为直线运动；高转速变为低转速；小转矩变为大转矩等。

二、功能分析功能分析是机械设计的基本出发点，进行机械产品的设计，首先必须进行功能分析，明确功能要求，设计出机器的功能结构图，然后再进行各个阶段的设计。

只有这样，才能不受现有结构的束缚，形成新的设计构思，提出创造性的设计方案。

不同机器的功能结构图是不同的，甚至总功能要求相同，也可以设计出不同方案的功能结构图，因此，设计者应能从多种可行方案中选出较优者，并以此为依据，进行机械系统各个阶段的设计。

三、机器实例表1-1 机器实例§1-3 机械设计的概念和特点一、机械设计的概念"设计"具有广泛的含义，一般认为，设计是根据市场需求，对技术系统、零部件、工艺方法等进行计划和决策的过程。

从市场需求出发，通过构思、计划和决策，确定机械产品的功能、原理方案、技术参数和结构等，并把设想变为现实，这样一种技术实践活动的过程，就是机械设计。

二、机械设计的过程机械设计工作阶段的划分，不同的国家，甚至不同企业均不尽相同，大致上可分为计划阶段、原理方案设计阶段、结构方案设计阶段、总体设计阶段、施工设计阶段和试制、生产、销售阶段等，每个阶段的大致内容和目标如图1-2所示。

图1-2 机械产品设计过程的一般模式三、机械设计的特点1、特点1) 机械设计中认知过程的渐变性产品设计是一个从抽象到具体的演化过程。

《机械设计基础》第1章机械设计基础概述在我们的日常生活和工业生产中，机械产品无处不在。

从简单的工具如螺丝刀、扳手，到复杂的机器如汽车、飞机，机械的应用涵盖了各个领域。

而要理解和创造这些机械产品，就需要掌握机械设计的基础知识。

机械设计是一门综合性的学科，它融合了工程力学、材料科学、机械制造技术、自动化控制等多个领域的知识。

其目的是设计出能够满足特定功能要求、工作可靠、成本合理、操作方便的机械产品。

在机械设计的过程中，需要考虑许多因素。

首先是功能需求，即机械产品要完成什么样的任务。

例如，一台洗衣机需要能够洗净衣物，同时还要具备节约用水、节能、低噪音等特点。

其次是性能要求，这包括机械的精度、强度、刚度、稳定性、耐久性等方面。

例如，机床需要有很高的加工精度，起重机需要有足够的强度来吊起重物。

材料的选择也是机械设计中的一个重要环节。

不同的材料具有不同的性能特点，如强度、硬度、韧性、耐磨性、耐腐蚀性等。

在选择材料时，需要根据机械零件的工作条件和要求来综合考虑。

例如，对于承受重载和高冲击的零件，通常会选择高强度的合金钢；而对于一些需要防锈和防腐蚀的零件，则可能会选择不锈钢或铝合金。

机械零件的结构设计也是至关重要的。

一个合理的结构设计不仅能够保证零件的功能和性能，还能够便于制造、安装和维修。

在设计结构时，需要考虑零件的受力情况、加工工艺、装配关系等因素。

例如，为了减少应力集中，零件的截面形状通常会设计成圆形、椭圆形或流线型；为了便于装配，会在零件上设计定位基准和装配基准。

机械运动方案的设计是机械设计的核心内容之一。

它决定了机械的工作原理、运动方式和动力传递方式。

在设计运动方案时，需要根据机械的功能要求和工作条件，选择合适的机构和传动方式。

例如，对于需要实现往复直线运动的机械，可以选择曲柄滑块机构或凸轮机构；对于需要实现较大传动比和精确传动的机械，可以选择齿轮传动或蜗杆传动。

机械设计还需要考虑标准化和系列化的问题。

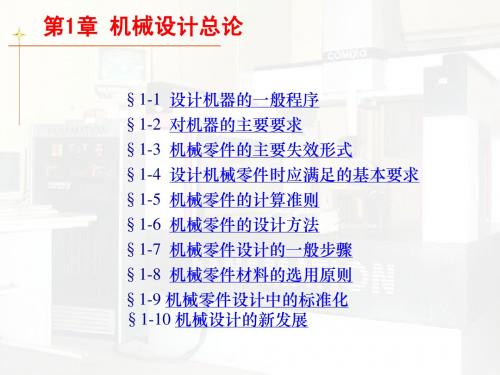

机械设计复习概要第一章：机械设计总论（掌握）在任意一个给定循环特性r的条件下，经过N次循环后材料不发生疲劳破坏时的最大应力。

第二章：轴毂联接设计面是工作面。

特点：结构简单、装拆方便、加工容易，对中良好，应用广泛，但不能实现轴向固定。

（按端部形状不同分为A型（圆头）、B型（方头）、C型（半圆头）三种。

A型轴槽用指状铣刀加工，键在轴槽中轴向固定好，但端部应力集中大。

B型轴槽用盘形铣刀加工，端部应用集中小，但易松动，常用紧钉螺钉固定。

C型常用于轴端和毂类零件的连接）特点：能在槽中摆动，尤其适用锥形轴与轮毂的连接，但轴槽较深，对轴的强度削弱大，只用于轻载。

一定的单向的轴向载荷。

特点：由于楔键打入时，使轴和轮毂产生偏心，故用于定心精度不高，载荷平稳和低速场合。

4寸（高度h和宽度b）根据轴的直径选取，而键长L应根据轮毂宽度B而定，通常L=B-（5~10）mm。

需手写练习题：1．平键连接中的平键截面尺寸b×h是按 C 选定的。

A. 转矩TB. 功率PC. 轴径d2．平键连接工作时，是靠剪切和挤压传递转矩的。

3．若强度不够，采用两个普通平键时，为使轴与轮毂对中良好，两键通常布置成 A 。

A．相隔180° B. 相隔120°～130° C．相隔90° D. 在轴的同一母线上4．用于连接的螺纹牙型为三角形，这是因为三角形螺纹 A 。

A. 牙根强度高，自锁性能好B. 传动效率高C. 防震性能好D. 自锁性能差5．为提高紧螺栓连接强度，防止螺栓的疲劳破坏，通常采用的方法之一是减小螺栓刚度或增大被连接件刚度。

6．当两个被连接件之一太厚，不宜制成通孔，且连接需要经常拆装时，适宜采用③连接。

①螺栓②螺钉③双头螺柱第三章：螺纹联接与螺旋传动设计1（1）三角形螺纹（也叫普通螺纹），用于连接。

粗牙：用于一般连接。

细牙：相同公称直径时，螺距小，螺纹深度浅，导程和升角也小，自锁性能好，宜用于薄壁零件的微调装置。

机械设计基础从零开始的入门指南导言机械设计是一个非常广泛且重要的领域，它涉及到各种机械设备的设计和制造。

对于刚刚入门的初学者来说，了解基本的机械设计原理和方法是非常重要的。

本指南将向你介绍机械设计的基本概念、步骤和技巧，帮助你从零开始迈出机械设计的第一步。

第一章机械设计基础1.1 机械设计概述机械设计是指通过对零部件的选择和配置来实现机械系统的功能和性能。

它包括机械元件的选型、机械结构的设计、机械系统的分析等内容。

1.2 机械设计的基本原理机械设计的基本原理包括受力分析、材料力学、运动学等。

受力分析是机械设计的基础，它可以帮助我们确定零部件的尺寸和形状。

材料力学则涉及到了材料的强度和刚度等特性。

运动学则是研究物体的运动状态和规律。

1.3 机械设计的步骤机械设计的步骤主要包括需求分析、方案设计、详细设计和制造。

需求分析是明确设计目标和性能要求。

方案设计是根据需求分析确定设计方案。

详细设计是细化设计方案，包括尺寸和形状的确定。

制造是将设计方案转化为实际制品。

第二章 CAD软件的应用2.1 CAD软件的概述CAD是计算机辅助设计的缩写，它可以帮助我们进行三维模型的绘制和设计。

常见的CAD软件有AutoCAD、SolidWorks等。

2.2 CAD软件的基本操作CAD软件的基本操作包括绘制线条、绘制曲线、创建体素等。

掌握这些基本操作可以为后续的机械设计提供便利。

2.3 CAD软件的高级功能CAD软件还提供了一些高级功能，如装配、模拟、动画等。

这些功能可以帮助我们更加直观地理解和验证设计方案。

第三章机械元件的选型3.1 机械元件的分类机械元件可以分为传动元件、支承元件、连接元件等多个类别。

了解这些元件的特点和使用方式是进行机械设计的基础。

3.2 机械元件的选型原则机械元件的选型原则包括强度、刚度、耐磨性、耐腐蚀性等多个方面。

根据实际需求，选择适合的机械元件可以保证设计的可靠性和寿命。

第四章机械系统的分析4.1 机械系统的模型化机械系统的分析需要将其抽象为数学模型。
