下载文档原格式

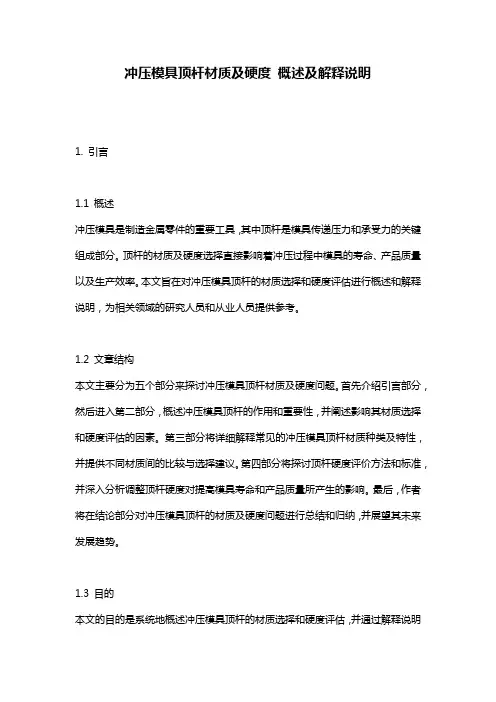

冲压模具顶杆材质及硬度概述及解释说明1. 引言1.1 概述冲压模具是制造金属零件的重要工具，其中顶杆是模具传递压力和承受力的关键组成部分。
顶杆的材质及硬度选择直接影响着冲压过程中模具的寿命、产品质量以及生产效率。
本文旨在对冲压模具顶杆的材质选择和硬度评估进行概述和解释说明，为相关领域的研究人员和从业人员提供参考。
1.2 文章结构本文主要分为五个部分来探讨冲压模具顶杆材质及硬度问题。
首先介绍引言部分，然后进入第二部分，概述冲压模具顶杆的作用和重要性，并阐述影响其材质选择和硬度评估的因素。
第三部分将详细解释常见的冲压模具顶杆材质种类及特性，并提供不同材质间的比较与选择建议。
第四部分将探讨顶杆硬度评价方法和标准，并深入分析调整顶杆硬度对提高模具寿命和产品质量所产生的影响。
最后，作者将在结论部分对冲压模具顶杆的材质及硬度问题进行总结和归纳，并展望其未来发展趋势。
1.3 目的本文的目的是系统地概述冲压模具顶杆的材质选择和硬度评估，并通过解释说明帮助读者更好地理解这一主题。
通过本文的阅读，读者将能够了解顶杆在冲压过程中的作用和重要性，了解不同材质对冲压模具顶杆性能的影响，并了解如何评估和调整顶杆的硬度以提高模具寿命和产品质量。
此外，本文还将为读者提供有关未来发展趋势的展望，以便他们能够跟上相关领域的最新技术进展。
2. 冲压模具顶杆材质及硬度概述:2.1 冲压模具顶杆作用和重要性:冲压模具顶杆是在冲压过程中起到定位和支撑作用的组件。
它通过与底板接触实现上下运动，并确保模具在操作过程中的稳定性和精准度。
冲压模具顶杆对于产品的加工精度、表面质量以及生产效率等方面都有着重要的影响。
2.2 材质选择因素和考虑因素:在选择冲压模具顶杆的材质时，需要考虑以下因素：首先，强度和刚度：冲压过程中，顶杆需要承受一定的载荷并保持较高的刚度，因此所选材料必须具有足够的强度和刚度来抵抗变形和破坏。
其次，耐磨性：由于当产品进行大批量生产时，顶杆会频繁地与底板接触并经受极高的摩擦力，所以必须选择耐磨性好、耐久性强的材料。
1 目的对冲压件检验的方法、频次、项目和合格标准作出规定。
2 适用范围本规程适用于所有冲压件的检验。
3 抽样依据3.1 除非有特别说明，抽样依据按《抽样检验计划》规定的要求进行。
3.2 若客户有要求时，则依客户的要求抽样检验。
3.3 其它未列入的项目有必要时参照国家或行业标准执行。
4 检验设备及工具,塞规卷尺、卡尺、3M胶带、盐雾试验箱、ROHS测试仪,高度规6 检验条件6.1所有检验均应在正常照明光源为40W荧光灯(相当于80-120LUX光照)，裸眼或矫正视力在1.0以上，并模拟最终使用条件下进行。
检测过程中不使用放大镜，所检验表面和人眼取正常观察角度±45º角内，距离300mm。
A级面在检测时应转动，以获得最大反光效果。
B级面和C级面在检测期间不必转动。
6.2 A级面停留15秒，B级面停留10秒，C级面停留5秒。
6.3抽验水准(AQL):不合格（缺陷）类别严重主要一般缺陷类别代码 A B CAQL 0 1.5 2.57 检查项目外观检查、结构尺寸检查、材质检查、特定试验（包括盐雾试验、附着力试验等）、包装检查。
8 判定条件8.1所有的机构、功能要求以图面为准，关于机构尺寸公差如图面未直接于尺寸后标注其公差，则本公司孔的尺寸公差以±0.10mm管制，其他尺寸以±0.20mm进行管制，除非客戶有更为严格或特別要求。
QE人員可视需要在SIP制定時缩小其公差，以利于生产管制，如丽辰公司供货商的产品有因SIP缩小公差管制的问题被判拒收，且可证实是丽辰公司事前未有通知厂商時，当批可以尽量吸收的原则协调处理，但供货商必须于下批改善。
8.2产品因为工艺的特性或设计结构的影响，而存在固有外观缺失（如冲压模具痕；电镀白斑、水紋，这类缺失通常以样品为基准進行判定，但其限度样品的建立需充分遵照本准则之要求，当未有建立样品時也可根据本标准進行判定。
8.3本指导准則已有定义而SIP另有规定的则以SIP之规格为准；本准则如与客戶标准有冲突時，以客戶之标准为准。
常用冲压材料介绍常用的冲压材料通常有：各种钢板、不锈钢板、铝板、铜板以及其他非金属板材类其中钢板（包括带钢）的分类：1、按厚度分类：（1）薄板（2）中板（3）厚板（4）特厚板2、按生产方法分类：（1）热轧钢板（2）冷轧钢板3、按表面特征分类:（1）镀锌板（热镀锌板、电镀锌板）（2）镀锡板（3）复合钢板（4）彩色涂层钢板4、按用途分类:（1）桥梁钢板（2）锅炉钢板（3）造船钢板（4）装甲钢板（5）汽车钢板（6）屋面钢板（7）结构钢板（8）电工钢板（硅钢片）（9）弹簧钢板（10）其他我们通常所说的冲压钢板板材，多是指薄钢板（带）；而所谓的薄钢板，是指板材厚度小于4mm的钢板，它分为热轧板和冷轧板。
热轧，是以板坯（主要为连铸坯）为原料，经加热后由粗轧机组及精轧机组制成带钢。
从精轧最后一架轧机出来的热钢带通过层流冷却至设定温度，由卷取机卷成钢带卷。
冷却后的钢带卷，根据用户的不同需求，经过不同的精整作业线（平整、矫直、横切或纵切、检验、称重、包装及标志等）加工而成为钢板、平整卷及纵切钢带产品。
简单来说，一块钢坯在加热后（就是电视里那种烧的红红的发烫的钢块）精过几道轧制，再切边，矫正成为钢板，这种叫热轧。
冷轧：用热轧钢卷为原料，经酸洗去除氧化皮后进行冷连轧，其成品为轧硬卷，由于连续冷变形引起的冷作硬化使轧硬卷的强度、硬度上升、韧塑指标下降，因此冲压性能将恶化，只能用于简单变形的零件。
轧硬卷可作为热镀锌厂的原料，因为热镀锌机组均设置有退火线。
轧硬卷重一般在6~13.5吨，钢卷在常温下，对热轧酸洗卷进行连续轧制。
硬轧板由于没有经过退火处理，其硬度很高（HRB大于90），机械加工性能极差，只能进行简单的有方向性的小于90度的折弯加工（垂直于卷取方向）。
简单来说，冷轧板，就是在热轧板卷的基础上加工轧制出来的。
一般来讲是热轧---酸洗---冷轧这样的加工过程。
由于冷轧板是在常温状态下由热轧板加工而成，虽然在加工过程因为轧制也会使钢板升温，尽管如此，人们还是称由这种生产工艺生产出来的钢板叫冷轧板。

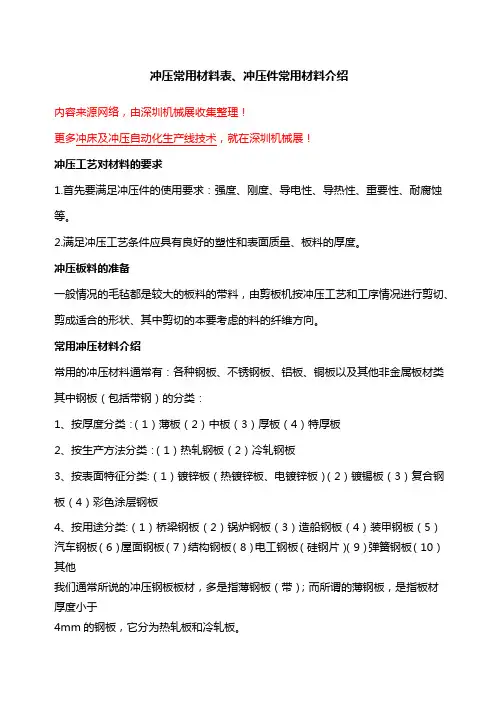

冲压常用材料表、冲压件常用材料介绍内容来源网络，由深圳机械展收集整理！更多冲床及冲压自动化生产线技术，就在深圳机械展！冲压工艺对材料的要求1.首先要满足冲压件的使用要求：强度、刚度、导电性、导热性、重要性、耐腐蚀等。
2.满足冲压工艺条件应具有良好的塑性和表面质量、板料的厚度。
冲压板料的准备一般情况的毛毡都是较大的板料的带料，由剪板机按冲压工艺和工序情况进行剪切、剪成适合的形状、其中剪切的本要考虑的料的纤维方向。
常用冲压材料介绍常用的冲压材料通常有：各种钢板、不锈钢板、铝板、铜板以及其他非金属板材类其中钢板（包括带钢）的分类：1、按厚度分类：（1）薄板（2）中板（3）厚板（4）特厚板2、按生产方法分类：（1）热轧钢板（2）冷轧钢板3、按表面特征分类:（1）镀锌板（热镀锌板、电镀锌板）（2）镀锡板（3）复合钢板（4）彩色涂层钢板4、按用途分类:（1）桥梁钢板（2）锅炉钢板（3）造船钢板（4）装甲钢板（5）汽车钢板（6）屋面钢板（7）结构钢板（8）电工钢板（硅钢片）（9）弹簧钢板（10）其他我们通常所说的冲压钢板板材，多是指薄钢板（带）；而所谓的薄钢板，是指板材厚度小于4mm的钢板，它分为热轧板和冷轧板。
热轧，是以板坯（主要为连铸坯）为原料，经加热后由粗轧机组及精轧机组制成带钢。
从精轧最后一架轧机出来的热钢带通过层流冷却至设定温度，由卷取机卷成钢带卷。
冷却后的钢带卷，根据用户的不同需求，经过不同的精整作业线（平整、矫直、横切或纵切、检验、称重、包装及标志等）加工而成为钢板、平整卷及纵切钢带产品。
简单来说，一块钢坯在加热后（就是电视里那种烧的红红的发烫的钢块）精过几道轧制，再切边，矫正成为钢板，这种叫热轧。
冷轧：用热轧钢卷为原料，经酸洗去除氧化皮后进行冷连轧，其成品为轧硬卷，由于连续冷变形引起的冷作硬化使轧硬卷的强度、硬度上升、韧塑指标下降，因此冲压性能将恶化，只能用于简单变形的零件。
轧硬卷可作为热镀锌厂的原料，因为热镀锌机组均设置有退火线。
1 范围本标准规定了金属冷冲压件在原材料、形状和尺寸、表面质量、热处理、检验规则、包装等方面的通用技术要求。
本标准适用于冷冲压方法生产的板料厚度大于0.1mm的金属冷冲压件。
2 引用标准GB/T 710-1991 优质碳素结构钢热轧薄钢板和钢带GB/T 716-1991 碳素结构钢冷轧钢带GB/T 2517-1981 一般结构用热连轧钢板和钢带GB/T 2521-1996 冷轧晶粒取向、无取向磁性钢带（片）3 定义本标准采用下列定义。
3.1 平冲压件指经平面冲裁工序加工而成平面形状的冲压件。
3.2 成形冲压件经弯曲，拉深和其他成形工序加工而成的冲压件。
3.3 孔组间距同一零件上一组孔的中心线和另一组孔的中心线间的距离。
3.4 毛刺冲裁时存留在冲压件断面上突起的锋利的材料。
3.5 冲裁断面粗糙度指冲裁断面上剪裂带的粗糙度。
3.6 表面质量冲压件在成形过程中，由非冲裁断面形成的零件表面产生的各种物理现象。
4 技术要求冲压件应按经规定程序批准的产品图样和技术文件制造，产品图样和技术文件中未规定的要求，应符合本标准的规定。
4.1 原材料4.1.1 冲压件使用的原材料，需符合GB/T 710、GB/T 716、GB/T 2517、GB/T 2521等有关金属材料的标准规定，并符合对材料的供货状态或其他方面的要求。
4.1.2 冲压件的原材料应有关质量证明书，它保证材料符合规定的技术要求。
当无质量证明书或其他原因，冲压件生产厂可按需要选择原材料进行复检。
复检的主要项目和内容：4.1.2.1 外观检验：检验材料表面缺陷、污痕、外廓尺寸、形状和厚度以及表面粗糙度。
4.1.2.2 化学分析、金相检验：分析材料总化学元素的含量；判定材料晶粒度级别和均匀程度；评定材料中游离渗碳体、带状组织和非金属夹杂物的级别；检查材料缩孔、疏松等缺陷。
4.1.2.3 力学性能检验：检验材料的抗拉强度δb、屈服强度δs、屈强比δs/δb、伸长率δ、断面收缩率ψ及洛氏硬度HRB等。

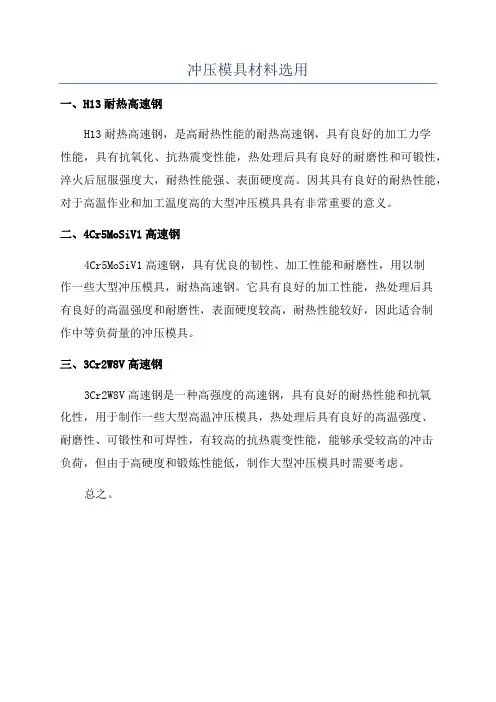

冲压模具材料选用
一、H13耐热高速钢
H13耐热高速钢，是高耐热性能的耐热高速钢，具有良好的加工力学
性能，具有抗氧化、抗热震变性能，热处理后具有良好的耐磨性和可锻性，淬火后屈服强度大，耐热性能强、表面硬度高。
因其具有良好的耐热性能，对于高温作业和加工温度高的大型冲压模具具有非常重要的意义。
二、4Cr5MoSiV1高速钢
4Cr5MoSiV1高速钢，具有优良的韧性、加工性能和耐磨性，用以制
作一些大型冲压模具，耐热高速钢。
它具有良好的加工性能，热处理后具
有良好的高温强度和耐磨性，表面硬度较高，耐热性能较好，因此适合制
作中等负荷量的冲压模具。
三、3Cr2W8V高速钢
3Cr2W8V高速钢是一种高强度的高速钢，具有良好的耐热性能和抗氧
化性，用于制作一些大型高温冲压模具，热处理后具有良好的高温强度、
耐磨性、可锻性和可焊性，有较高的抗热震变性能，能够承受较高的冲击
负荷，但由于高硬度和锻炼性能低，制作大型冲压模具时需要考虑。
总之。
常用结构设计材料：金属材料篇金属材料：1、08F:冲压用沸腾钢板，强度低、硬度、塑性、韧性好，易于深冲、拉延、弯曲和焊接。
用途：主要用来制造冷冲压件，易于轧成薄板、薄带、冷变形材，冷拉钢丝。
用于冲压件，压延机，各类不承受载荷的覆盖件，渗碳、渗氮，制作各类套筒、靠模、支架。
力学性能：抗拉强度σb：≥295MPa屈服强度σs ：≥175MPa伸长率δ5 ：≥35%断面收缩率ψ：≥60%硬度：≤131HB（未热处理）2、10F:冲压用沸腾钢板，优质碳素钢，钢强度不大，而塑性和韧性甚高，有良好的冲压、拉伸和弯曲性能，焊接性好。
用途：可作塑性好的零件：管子、垫片、心部强度要求不高的渗碳和氰化零件；套筒、短轴、离合器盘。
力学性能：抗拉强度σb：≥315MPa屈服强度σs ：≥185MPa伸长率δ5 ：≥33%断面收缩率ψ：≥55%硬度：≤137HB（未热处理）3、20钢:冷变形塑性高、一般供弯曲、压延、弯边和锤拱等加工，为了获得好的深冲压延性能板材应正火或高温回火。
电弧焊和接触焊的焊接性能好。
冷拔、切削加工性正火状态较退火状态好。
用途：受力不大而韧性要求较高的零件，如杠杆、轴套、螺钉、起重钩等。
也可用于表面硬度高而心部强度要求不高的渗碳与氰化零件力学性能：抗拉强度σb：≥410MPa屈服强度σs ：≥245MPa伸长率δ5 ：≥25%断面收缩率ψ：≥55%硬度：≤156HB（未热处理）热处理：普通淬火硬度：30-35HRC。
4、Q235A：普通碳素结构钢又称作A3钢。
韧性和塑性较好，有一定的伸长率，具有良好的焊接性能和热加工性能。
用途：一般在热轧状态下使用，用其轧制的型钢、钢筋、钢板、钢管可用于制造各种焊接结构件、桥梁及一些普通的机器零件，如螺栓、拉杆、铆钉、套环和连杆等。
力学性能：抗拉强度σb： 370-500MPa屈服强度σs ： 235MPa热处理：Q235模具钢淬火规范：淬火温度为950℃，盐浴炉加热，10%NaCl盐水冷却淬火。
一、适用范围：本检验标准适用于苏州宏科金属制品有限公司以下物料之进料检验：※板材：铝板、镀锌板、黄铜板、紫铜板、电解板、铁板、不锈钢带、马口铁）。
※外协加工：镀锡、镀镍、镀锌、铜钝化、阳极氧化、氧化发黑、喷涂等其它电镀件及外购螺母、螺柱。
※各种型材：铝型材、铜排。
※PC板(绝缘隔热板)。
※电子元器件:PTC片、温控器、熔断器、连接线等PTC组装原材料。
※塑胶类:左右支架、盖板、塞头、绝缘片、云母片。
※五金类:五金支架、电极板、插销等。
※铁丝:铁线材。
同时对物料中ROHS环境有害物质进行管制。
二、抽样方法：依据MIL-STD-105E 正常“Ⅱ”级抽样，必要时可采用加严抽样。
AQL： CRI=0 MAJ=0.65 MIN=1.5.对各种板材采用特殊规定：每批板材进料检验，每批来料抽样1PCS，若发现有一项主要缺陷时，则依实际情况加严抽检至5PCS，如再发现主缺陷时，判定拒收。
三、检验范围：1.产品包装2.外观3.尺寸4.角度5.性能6.适配7.检测要求：尺寸测量、角度测量、拉力测试、膜厚（参照供应商膜厚检测报告）附着力测试、可焊性测试、盐雾测试、平面度测试、电气强度测试、导通测试、耐温测试及其它特殊需要性能测试（客户有特殊要求按客户标准增加检测项目）。
四、测量设备：1.平台、游标卡尺、千分尺、米尺、万能角度尺、高度尺、针规、薄厚塞规、半径规、百分表、投影仪、导电率测试仪、耐压测试仪、盐雾测试机、拉力器、锡炉、数显干燥箱、专用检具、适配样品等检测工具。
2.目视检查要求30厘米45度角，灯光照明800---1200流明，观察5-10秒。
五、检查项目：1.板材（铝板、镀锌板、黄铜板、紫铜板、电解板、铁板、不锈钢带、马口铁）。
2.外协产品：镀锡、镀镍、镀锌、铜钝化、阳极氧化、氧化发黑、喷涂等其它电镀件及外购螺母、螺柱。
3.各种型材（铝型材、铜排）4.PC板(绝缘隔热板)5、电子元器件（PTC片、温控器、熔断器、连接线）6.塑胶类（左右支架、盖板、塞头、绝缘片、云母片）7.五金类（五金支架、电极板、插销等）8.铁丝（铁线材）此类材料只测直径；直径符合订货要求，粗细均匀一致即可。
冲压模具常用材料种类及特性如何合理选取模具钢材?（1）模具的选材在设计模具时,合理选取材料是关系到模具寿命和成本的一项重要工作,模具的成形零件凸、凹模材料的选取尤应慎重,通常应考虑以下几点:①生产批量当冲压件的生产批量很大时,凸、凹模材料应选取质量高、耐磨性好的模具钢,对于模具的其他工艺零件的材料要求,也要相应地提高；在少量生产中,可采用成本低耐磨性较差的材料。
②被冲压材料性能、工序性质和凸、凹模工作条件当被冲材料较硬或变形抗力较大时,其凸、凹模应选取耐磨性好、强度高的材料；对于凸、凹模工作条件较差的冷挤模,应选取有足够硬度、强度、韧性、耐磨性等综合力学性能较好的模具钢,同时应具有一定的硬性和耐热、抗疲劳强度。
③加工规格一般来料都没有加工,这些材料叫坯料,但坯料加工首先要经过铣床、磨床来达到一定尺寸之后才能制造模具。
（2）模具寿命与模具材料的关系①模具凹模刃口高度的估算方法a) 规定模具寿命为2000000~3000000次时,刃口每次研磨量为ffice:smarttags" />0.2mm,每次研磨后的生产量为200000~300000次。
刃口直身高度为2.5~3mm。
b) 若要模具寿命为5000000次,则刃口高度应取4~5mm。
②模具寿命与模具材料的关系凸模凹模通常采用的材料为XW-10、XW-5、XW-41、XW-42、SKD11（Cr12MoV）、ASP23。
以上四种主要钢材特性见表注: 1.以上各种参数均以XW-41为标准的比较值。
2.当冲件材料为SECC、SPCC、SPTE、T3时，通常选凸凹模材料为XW-41。
3.当冲件材料为不锈钢时，通常选凸凹模材料为ASP23。
金属材料现场快速鉴别的方法有哪几种？(1) 火花鉴别火花鉴别是将钢铁材料轻轻压在砂轮上打磨,观察所迸射出的火花形状和颜色,以判断钢铁成分范围的方法、材料不同,其火花也不同。
①20钢流线多、带红色,火束长,芒线稍粗。
常用材料含义1.4 日本冷轧碳素薄钢板适用牌号：SPCC、SPCD、SPCE符号：S-钢（Steel）、P-板（Plate）、C-冷轧（cold）、第四位C-普通级（common）、D-冲压级（Draw）、E-深冲级（Elongation）热处理状态：A—退火、S-退火+平整、8—（1/8）的硬质、4—（1/4）的硬质、2—（1/2）的硬质、1—硬质。
1.5 德国冷轧碳素薄钢板适用牌号：st12、st13、st14、st15、st14-T符号：ST-钢（Steel）、12-普通级冷轧薄钢板、13-冲压级冷轧薄钢板、14-深冲级冷轧薄钢板、15-特深冲级冷轧薄钢板、14-T-超级冷轧薄钢板。
表面质量：FC-高级的精整表面，FB-较高级的精整表面。
表面结构：b-特别光滑、g-平滑、m-无光泽、r-粗糙。
2.2 日本热浸镀锌薄钢板适用牌号：SGCC、SGCD1、SGCD2、SGCD3锌层代号：Z12、Z18、Z20、Z22、Z25、Z27符号：S-钢（Steel）、G-冷轧（Cold）、第四位C-普通级（common）、D-冲压（Draw）；1、2-冲压级、3-深冲级；Z-镀锌层（Zine）、12，…，27-锌附着量×10g/m2。
3.2 日本电镀锌薄钢板适用牌号：SECC（原板SPCC）、SECD（原板SPCD）、SECE（原板SPCE）锌层代号：E8、E16、E24、E32符号：S-钢（Steel）、E-电镀（Electrodeposition）、C-冷轧（Cold）、第四位C-普通级（common）、D-冲压级（Draw）、E-深冲级（Elongation）。
锌层代号：E-电镀锌层，8、16、24、32表示锌附着量，单位为g/m2，镀层厚度（单面）1.4μ、4.2μ、7.0μ。
几种材料特性對照表:二、扳金件的圖片SGCC 有花鋅 SGCC 無花鋅SECC 鍍鋅板 SPCC 冷軋板SECC ：需作防銹處理(切斷面易生銹)、防銹處理目前最多保証三個月不生銹。
冲压模具材料选用常见的冲压模具材料主要有以下几种类型：1.工具钢工具钢是冲压模具材料中使用最广泛的一种，具有良好的耐磨性、切削性、强度和韧性。
根据具体工作情况和要求，可以选择不同种类的工具钢，如高速钢、碳钢和合金工具钢等。
其中高速钢具有较高的硬度和耐磨性，适合处理硬质工件，而碳钢则适用于制作对切削力和冲击力要求不高的模具。
2.高硬度合金钢高硬度合金钢具有更高的硬度和耐磨性，能够在较高温度下保持稳定的硬度，适用于制作对表面质量和精度要求较高的冲压模具。
在高硬度合金钢中，常用的材料有高速钢（例如W18Cr4V和W6Mo5Cr4V2）、渗碳钢（例如Cr12MoV、Cr12Mo1V1和Cr12）等。
3.硬质合金硬质合金也是一种常用的冲压模具材料，具有非常高的硬度、抗腐蚀性和耐磨性。
由于硬质合金的硬度极高，不易加工，通常需要通过压制、粉末冶金、喷涂等方法制成模具。
硬质合金主要由钴、钨和碳等元素组成，适用于处理硬度较高的工件材料。
4.超硬材料超硬材料是指钻石和立方氮化硼（CBN）等具有极高硬度的材料，能够提供更长的寿命和更高的生产效率。
由于超硬材料价格昂贵，一般适用于高品质、大批量生产的冲压工艺中。
在选用冲压模具材料时，需要综合考虑以下几个方面的因素：1.工作环境根据冲压件的工作环境和使用条件来选择材料，比如材料的耐腐蚀性、耐高温性等要求。
2.工件材料冲压模具的材料选择需要考虑工件的材料，以保证模具具有足够的硬度和耐磨性。
比如对于硬度较高的工件材料，需要选择具有较高硬度和耐磨性的模具材料。
3.模具寿命和性价比根据模具的使用频率和成本等因素考虑模具的寿命和性价比，选择适合的材料。
对于需要大批量生产的工件，选择耐磨性和耐久性较好的材料可以延长模具的使用寿命。
4.加工难度和成本考虑模具的加工难度和成本，选择加工方便且经济的材料，从而降低模具的制造成本。
综上所述，冲压模具材料的选用应综合考虑工件材料、工作环境、成本和加工难度等因素，确保模具具有足够的强度、韧性和耐磨性，并能满足冲压过程中的要求。
冲压模具常用材料表冲压模具是在金属冲压加工中广泛使用的一种工具，它能够将金属板材或其他材料加工成所需形状。
冲压模具的质量和性能直接影响到产品的质量和生产效率。
为了满足不同的加工需求，冲压模具需要使用不同种类的材料制作而成。
常用材料1. 高速钢（High-Speed Steel, HSS）高速钢是一种常用于制造冲压模具的优质材料。
它具有良好的硬度、磨损性能和耐热性，适合用于加工高硬度、高强度的金属材料。
由于高速钢价格相对较低，因此在大多数情况下都是首选材料。
2. 合金工具钢（Alloy Tool Steel）合金工具钢是一种强度较高、耐磨性好的材料，适用于制造需要承受较大冲击力和磨损力的模具。
合金工具钢通常包含多种元素，如铬、钼、锰等，以提高其硬度和韧性。
3. 硬质合金（Hard Alloy）硬质合金是一种非常坚硬的材料，由钨钴合金和碳化物组成。
它具有优异的耐磨性、耐腐蚀性和高温强度，适用于制造高负荷和高精度的冲压模具。
4. 耐热合金（Heat-Resistant Alloy）耐热合金是一种能够在高温环境下保持其物理和机械性能的材料。
它通常由镍、铬、钼等元素组成，具有良好的耐腐蚀性和抗氧化性。
耐热合金适用于制造需要在高温条件下工作的冲压模具。
5. 工程塑料（Engineering Plastics）工程塑料是一种具有良好机械强度、刚性和耐磨性的材料。
它通常用于制造非金属冲压模具，如塑料模具或复合材料模具。
工程塑料还可以根据需要进行改性，以提供更好的特性。
材料选择原则在选择冲压模具材料时，需要考虑以下几个因素：1. 加工材料不同的加工材料对模具的要求不同。
一般来说，加工硬度较高的材料时，需要使用硬度更高的材料制作模具，以保证其耐磨性和寿命。
2. 加工精度如果需要加工高精度的产品，模具材料的稳定性和刚性就非常重要。
选择具有良好刚性和热稳定性的材料可以确保加工过程中不会产生变形或变色。
3. 加工温度如果冲压过程中需要使用高温，就需要选择耐热合金或其他耐高温材料制作模具，以避免因高温导致模具失效。
