史上最全的冲压模具资料（连载一）因微信字数限制，一次只能放这么多，明天继续★冲压模具的概念冲压模具，也称冲模、五金模具、五金冲压模具，意思差不多都是一样的。
是指利用固定在冲床或压力机上的模具对金属或非金属板材施加一定的压力，使材料产生分离或成型，从而获得一定尺寸要求、外观质量合格的零件的压力加工方法。
模具分为很多种，我这里主要是针对我熟悉的五金冲压模具来讲。
通过模具加工出来的产品，尺寸、外观都基本一样，没什么大的区别，因为能快速成型，生产效率高，产品质量稳定，精度符合要求，材料利用率高，操作简单、工人劳动强度低，对操作工人技术要求不高，一般人只要一进来，跟着别人学习操作一两天，很快就能上手，有的甚至不用一两天，几分钟就能学会。
如果是产线主机手，要学会操作冲床、送料机、整平机、拆模架模等，都是一些很简单的活，有力气、肯吃苦耐劳就行。
平时注意安全不要随便往模具里面放任何的东西在里面，扳手啊、剪刀啊、其它工具等不要放模具里边，有模修来修过模具(专业术语：修模)之后，你打之前就要看好了，看他们有没有把东西忘记在模具里面，当然一般模修是不会犯这样的错误的，不过你也要注意一下。
别把模具打坏了、或者把身上手上哪里伤着了，干这个切记注意安全，一不小心模具里面东西忘记拿出来了，冲床打下来就有可能把模具打坏，万一里面的东西要是飞出来了?，人有可能也会受伤。
有时候叉车叉模具的时候，没叉好，模具掉下来了，这个时候千万别用手去扶，让远一点，模具摔坏了没事，别把人砸到了；天车吊模具的时候也要注意离模具远一点，小心模具晃过来碰着了就不好了。
搞模具这行、或与模具打交道经常容易出事，新人进厂特别要注意这些安全事项。
★冲压模具的结构介绍冲压模具的结构、冲模的结构，模具结构大同小异，根据不同的产品特点及需求设计相应的模具，不同的模具结构，它的功能也不同，生产出来的产品也不同，总的来说有简单的，有复杂的。
但是不管结构怎么复杂，它的基本结构是不变的，无外乎是若干个模板、入块和标准件。
冲压模具常用材料介绍冲压模具是一种用于金属冲压加工的工具，它能够将金属材料加工成所需形状的零件。
冲压模具的质量直接影响到冲压件的精度和质量，而常用的材料对模具的性能和寿命也有着重要影响。
常用的冲压模具材料主要有以下几种：1. 高速钢：高速钢是一种具有良好耐磨性和高硬度的工具钢。
由于冲压加工的工艺要求较高，模具需要经受高强度的冲击和摩擦，因此高速钢是一种常用的冲压模具材料。
它具有较高的硬度和耐磨性，能够保持较长时间的切削性能。
2. 合金工具钢：合金工具钢是一种经过合金化处理的工具钢，具有较高的硬度、耐磨性和韧性。
合金工具钢在冲压模具中广泛应用，能够满足不同冲压件的加工需求。
3. 硬质合金：硬质合金是由钨钴合金和其他金属粉末通过高温烧结而成的一种材料。
它具有较高的硬度、耐磨性和抗腐蚀性能，被广泛应用于冲压模具的制造中。
4. 耐磨合金：耐磨合金是一种具有高硬度和耐磨性能的合金材料，能够有效抵抗冲击和摩擦。
耐磨合金在冲压模具中被广泛应用，能够提高模具的使用寿命和耐磨性。
5. 陶瓷材料：陶瓷材料具有较高的硬度和耐磨性，能够在高温和高压环境下保持稳定的性能。
在某些特殊的冲压加工中，陶瓷材料被用作冲压模具的制造材料，以满足特殊加工需求。
除了以上常用的冲压模具材料外，还有一些特殊的材料，如聚合物材料、复合材料等，也在冲压模具制造中得到了应用。
随着科技的不断进步和材料研发的不断创新，冲压模具材料的种类也在不断增加，以适应各种不同的冲压加工需求。
冲压模具常用材料的选择应根据具体的冲压加工需求和工件的要求来决定。
不同材料具有不同的特性和适用范围，合理选择冲压模具材料能够有效提高冲压件的加工质量和生产效率。
在模具设计和制造过程中，还应注意合理的热处理和表面处理，以进一步提高冲压模具的使用寿命和性能。

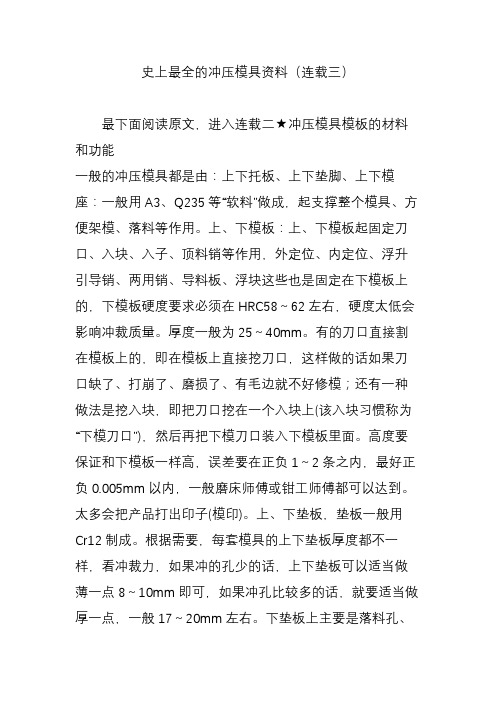

史上最全的冲压模具资料（连载三）最下面阅读原文，进入连载二★冲压模具模板的材料和功能一般的冲压模具都是由：上下托板、上下垫脚、上下模座：一般用A3、Q235等“软料”做成，起支撑整个模具、方便架模、落料等作用。
上、下模板：上、下模板起固定刀口、入块、入子、顶料销等作用，外定位、内定位、浮升引导销、两用销、导料板、浮块这些也是固定在下模板上的，下模板硬度要求必须在HRC58～62左右，硬度太低会影响冲裁质量。
厚度一般为25～40mm。
有的刀口直接割在模板上的，即在模板上直接挖刀口，这样做的话如果刀口缺了、打崩了、磨损了、有毛边就不好修模；还有一种做法是挖入块，即把刀口挖在一个入块上(该入块习惯称为“下模刀口”)，然后再把下模刀口装入下模板里面。
高度要保证和下模板一样高，误差要在正负1～2条之内，最好正负0.005mm以内，一般磨床师傅或钳工师傅都可以达到。
太多会把产品打出印子(模印)。
上、下垫板，垫板一般用Cr12制成。
根据需要，每套模具的上下垫板厚度都不一样，看冲裁力，如果冲的孔少的话，上下垫板可以适当做薄一点8～10mm即可，如果冲孔比较多的话，就要适当做厚一点，一般17～20mm左右。
下垫板上主要是落料孔、弹簧过孔、螺丝过孔、导柱透气孔等。
上、下夹板，上下夹板主要起固定凸模、冲头、导柱之用，一般17～20mm即可。
冲压模具夹板的材料硬度一般不需要特别高，一般用软料即可，但是太软了也不行，有可能会把冲头的挂台直接拉到夹板里面去，把夹板拉坏。
所以设计冲压模具，要从所要总裁的工件的冲裁工艺来考虑其模具的结构、模具材料的选材，所选冲床的吨位，冲裁间隙的大小等等，才能使加工完的工件毛刺更小，延长模具的使用寿命。
止挡板、脱料板等，止挡板用Cr12即可，但脱料板必须使用硬料如Cr12Mov。
止挡板和脱料板是通过M6或M8螺丝打合销然后锁在一起的，止挡板上面主要是一些过孔，冲头过孔、导柱过孔等。
脱料板主要起脱料、压料、导正冲头等作用。

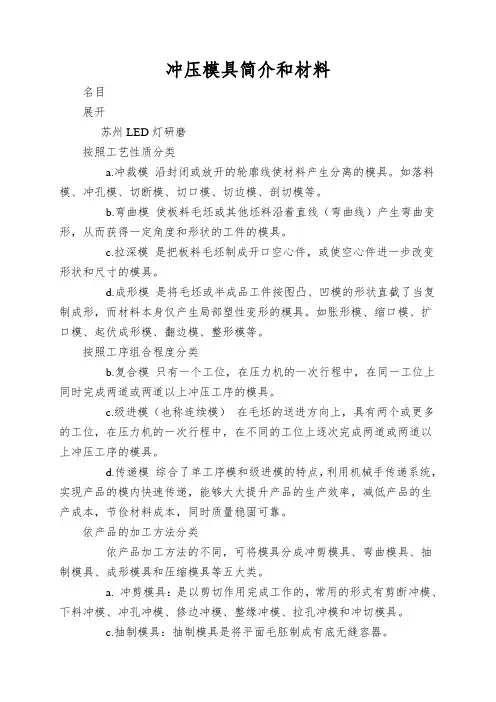

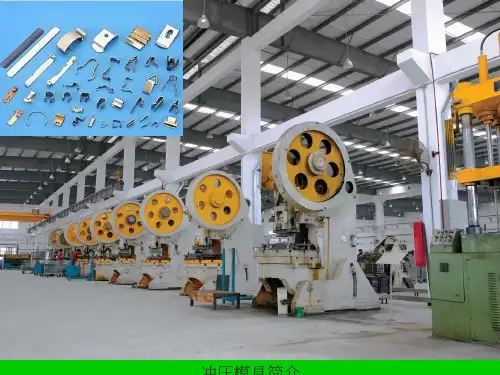

冲压模具简介与材料(doc 16页)??冲压模具系列冲压模具，是在冷冲压加工中，将材料（金属或非金属）加工成零件（或半成品）的一种特殊工艺装备，称为冷冲压模具（俗称冷冲模）。
冲压，是在室温下，利用安装在压力机上的模具对材料施加压力，使其产生分离或塑性变形，从而获得所需零件的一种压力加工方法。
目录简述分类根据工艺性质分类根据工序组合程度分类依产品的加工方法分类模具典型结构组成第一类第二类模具先进制造工艺及设备高速铣削加工电火花铣削加工慢走丝线切割技术磨削及抛光加工技术数控测量模内攻牙技术模具新材料及热、表处理冲压模具材料热处理、表处理新工艺冲压模具材料的选用原则生产批量被冲压材料的，性能、模具零件的使用条件材料性能降低生产成本开发专用模具钢考虑我国模具的生产和使用情况模具CAD/CAM技术冲压模具行业发展现状及技术趋势现状PDX软件界面未来冲压模具制造技术发展趋势我国涌现大批冲压模具龙头企业生产批量被冲压材料的，性能、模具零件的使用条件材料性能降低生产成本开发专用模具钢考虑我国模具的生产和使用情况模具CAD/CAM技术冲压模具行业发展现状及技术趋势现状PDX软件界面未来冲压模具制造技术发展趋势我国涌现大批冲压模具龙头企业冲压模具结构对安全的影响模具的主要零件、作用及安全要求模具设计的安全要点展开苏州LED灯研磨编辑本段简述冲压模具是冲压生产必不可少的工艺装备，是技术密集型产品。
冲压件的质量、生产效率以及生产成本等，与模具设计和制造有直接关系。
模具设计与制造技术水平的高低，是衡量一个国家产品制造水平高低的重要标志之一，在很大程度上决定着产品的质量、效益和新产品的开发能力。
编辑本段分类冲压模具的形式很多，冲模也依工作性质,模具构造,模具材料三方面来分类。
根据工艺性质分类a.冲裁模沿封闭或敞开的轮廓线使材料产生分离的模具。
如落料模、冲孔模、切断模、切口模、切边模、剖切模等。
b.弯曲模使板料毛坯或其他坯料沿着直线（弯曲线）产生弯曲变形，从而获得一定角度和形状的工件的模具。
c.拉深模是把板料毛坯制成开口空心件，或使空心件进一步改变形状和尺寸的模具。
d.成形模是将毛坯或半成品工件按图凸、凹模的形状直接复制成形，而材料本身仅产生局部塑性变形的模具。
如胀形模、缩口模、扩口模、起伏成形模、翻边模、整形模等。
根据工序组合程度分类a.单工序模在压力机的一次行程中，只完成一道冲压工序的模具。
b.复合模只有一个工位，在压力机的一次行程中，在同一工位上同时完成两道或两道以上冲压工序的模具。
c.级进模（也称连续模）在毛坯的送进方向上，具有两个或更多的工位，在压力机的一次行程中，在不同的工位上逐次完成两道或两道以上冲压工序的模具。
d.传递模综合了单工序模和级进模的特点，利用机械手传递系统，实现产品的模内快速传递，可以大大提高产品的生产效率，减低产品的生产成本，节俭材料成本，并且质量稳定可靠。
依产品的加工方法分类依产品加工方法的不同，可将模具分成冲剪模具、弯曲模具、抽制模具、成形模具和压缩模具等五大类。
a. 冲剪模具：是以剪切作用完成工作的，常用的形式有剪断冲模、下料冲模、冲孔冲模、修边冲模、整缘冲模、拉孔冲模和冲切模具。
b.弯曲模具：是将平整的毛胚弯成一个角度的形状，视零件的形状、精度及生产量的多寡，乃有多种不同形式的模具，如普通弯曲冲模、凸轮弯曲冲模、卷边冲模、圆弧弯曲冲模、折弯冲缝冲模与扭曲冲模等。
c.抽制模具：抽制模具是将平面毛胚制成有底无缝容器。
d.成形模具：指用各种局部变形的方法来改变毛胚的形状，其形式有凸张成形冲模、卷缘成形冲模、颈缩成形冲模、孔凸缘成形冲模、圆缘成形冲模。
e.压缩模具：是利用强大的压力，使金属毛胚流动变形，成为所需的形状，其种类有挤制冲模、压花冲模、压印冲模、端压冲模。
编辑本段模具典型结构组成第一类工艺零件，这类零件直接参与工艺过程的完成并和坯料有直接接触，包括有工作零件、定位零件、卸料与压料零件等；第二类结构零件，这类零件不直接参与完成工艺过程，也不和坯料有直接接触，只对模具完成工艺过程起保证作用，或对模具功能起完善作用，包括有导向零件、紧固零件、标准件及其它零件等，如表1.1.3所示。
应该指出，不是所有的冲模都必须具备上述六种零件，尤其是单工序模，但是工作零件和必要的固定零件等是不可缺少的。
编辑本段模具先进制造工艺及设备模具制造技术现代化是模具工业发展的基础。
随着科学技术的发展，计算机技术、信息技术、自动化技术等先进技术正不断向传统制造技术渗透、交叉、融合，对其实施改造，形成先进制造技术。
目前又出现了在冲压模内攻牙技术,引导了不少冲压厂家为了降低成本,引起了一股抢购热潮.模具先进制造技术的发展主要体现在：高速铣削加工普通铣削加工采用低的进给速度和大的切削参数，而高速铣削加工则采用高的进给速度和小的切削参数，高速铣削加工相对于普通铣削加工具有如下特点：a.高效高速铣削的主轴转速一般为15000r/min～40000r/min，最高可达100000r/min。
在切削钢时，其切削速度约为400m/min，比传统的铣削加工高5～10倍；在加工模具型腔时与传统的加工方法(传统铣削、电火花成形加工等)相比其效率提高4～5倍。
b.高精度高速铣削加工精度一般为10μm，有的精度还要高。
c.高的表面质量由于高速铣削时工件温升小（约为3°C），故表面没有变质层及微裂纹，热变形也小。
最好的表面粗糙度Ra小于1μm，减少了后续磨削及抛光工作量。
d.可加工高硬材料可铣削50～54HRC的钢材，铣削的最高硬度可达60HRC。
鉴于高速加工具备上述优点，所以高速加工在模具制造中正得到广泛应用，并逐步替代部分磨削加工和电加工。
电火花铣削加工电火花铣削加工（又称为电火花创成加工）是电火花加工技术的重大发展，这是一种替代传统用成型电极加工模具型腔的新技术。
像数控铣削加工一样，电火花铣削加工采用高速旋转的杆状电极对工件进行二维或三维轮廓加工，无需制造复杂、昂贵的成型电极。
日本三菱公司最近推出的EDSCAN8E电火花创成加工机床，配置有电极损耗自动补偿系统、CAD/CAM集成系统、在线自动测量系统和动态仿真系统，体现了当今电火花创成加工机床的水平。
慢走丝线切割技术目前，数控慢走丝线切割技术发展水平已相当高，功能相当完善，自动化程度已达到无人看管运行的程度。
最大切割速度已达300mm2/min，加工精度可达到±1.5μm，加工表面粗糙度Ra0.1～0.2μm。
直径0.03～0.1mm细丝线切割技术的开发，可实现凹凸模的一次切割完成，并可进行0.04mm的窄槽及半径0.02mm 内圆角的切割加工。
锥度切割技术已能进行30°以上锥度的精密加工。
磨削及抛光加工技术磨削及抛光加工由于精度高、表面质量好、表面粗糙度值低等特点，在精密模具加工中广泛应用。
目前，精密模具制造广泛使用数控成形磨床、数控光学曲线磨床、数控连续轨迹坐标磨床及自动抛光机等先进设备和技术。
数控测量产品结构的复杂，必然导致模具零件形状的复杂。
传统的几何检测手段已无法适应模具的生产。
现代模具制造已广泛使用三坐标数控测量机进行模具零件的几何量的测量，模具加工过程的检测手段也取得了很大进展。
三坐标数控测量机除了能高精度地测量复杂曲面的数据外，其良好的温度补偿装置、可靠的抗振保护能力、严密的除尘措施以及简便的操作步骤，使得现场自动化检测成为可能。
模具先进制造技术的应用改变了传统制模技术模具质量依赖于人为因素，不易控制的状况，使得模具质量依赖于物化因素，整体水平容易控制，模具再现能力强。
编辑本段模内攻牙技术模内攻牙又称模内攻丝,是一种替代了传统人工攻牙的新技术,目前传统的攻牙设备已经不能适应冲压产品需求,效率太低,加工时间长.远远满足不了市场的需要.模内攻牙技术的导人使得冲压模具真正的实现了自动化,效率化,攻牙范围可达到最小M0.6,最大可达到M45.精度可达到0.01mm,模内攻牙技术使的冲出来的产品不需要再进行第二次人工攻牙,其挤压出来的产品质量有保证,表面光洁度好,效率高,成本低.广泛应用于冲压模具行业.编辑本段模具新材料及热、表处理随着产品质量的提高，对模具质量和寿命要求越来越高。
而提高模具质量和寿命最有效的办法就是开发和应用模具新材料及热、表处理新工艺,不断提高使用性能,不锈钢板材冲压模具材料改善加工性能。
冲压模具材料制造冲压模具的材料有钢材、硬质合金、钢结硬质合金、锌基合金、低熔点合金、铝青铜、高分子材料等等。
目前制造冲压模具的材料绝大部分以钢材为主，常用的模具工作部件材料的种类有：碳素工具钢、低合金工具钢、高碳高铬或中铬工具钢、中碳合金钢、高速钢、基体钢以及硬质合金、钢结硬质合金等等。
a.碳素工具钢在模具中应用较多的碳素工具钢为T8A、T10A等，优点为加工性能好，价格便宜。
但淬透性和红硬性差，热处理变形大，承载能力较低。
b.低合金工具钢低合金工具钢是在碳素工具钢的基础上加入了适量的合金元素。
与碳素工具钢相比，减少了淬火变形和开裂倾向，提高了钢的淬透性，耐磨性亦较好。
用于制造模具的低合金钢有CrWMn、9Mn2V、7CrSiMnMoV(代号CH-1)、6CrNiSiMnMoV(代号GD)等。
c. 高碳高铬工具钢常用的高碳高铬工具钢有Cr12和Cr12MoV、Cr12Mo1V1（代号D2），它们具有较好的淬透性、淬硬性和耐磨性，热处理变形很小，为高耐磨微变形模具钢，承载能力仅次于高速钢。
但碳化物偏析严重，必须进行反复镦拔（轴向镦、径向拔）改锻，以降低碳化物的不均匀性，提高使用性能。
d. 高碳中铬工具钢用于模具的高碳中铬工具钢有Cr4W2MoV、Cr6WV 、Cr5MoV等，它们的含铬量较低，共晶碳化物少，碳化物分布均匀，热处理变形小，具有良好的淬透性和尺寸稳定性。
与碳化物偏析相对较严重的高碳高铬钢相比，性能有所改善。
e. 高速钢高速钢具有模具钢中最高的的硬度、耐磨性和抗压强度，承载能力很高。
模具中常用的有W18Cr4V（代号8-4-1）和含钨量较少的W6Mo5 Cr4V2（代号6-5-4-2，美国牌号为M2）以及为提高韧性开发的降碳降钒高速钢6W6Mo5 Cr4V（代号6W6或称低碳M2）。
高速钢也需要改锻，以改善其碳化物分布。
f. 基体钢在高速钢的基本成分上添加少量的其它元素，适当增减含碳量，以改善钢的性能。
这样的钢种统称基体钢。
它们不仅有高速钢的特点，具有一定的耐磨性和硬度，而且抗疲劳强度和韧性均优于高速钢，为高强韧性冷作模具钢，材料成本却比高速钢低。
模具中常用的基体钢有6Cr4W3Mo2VNb（代号65Nb）、7Cr7Mo2V2Si （代号LD）、5Cr4Mo3SiMnV AL（代号012AL）等。
