QTZ80塔吊使用说明书，6010塔吊，自升塔式起重机一、概述QTZ80（6010）型自升式塔式起重机是为满足高层建筑施工、设备安装而设计的新型起重运输机械，该机为水平臂架、小车变幅、上回转自升式多用途塔吊，臂长60米（也可组装成56米、50米或44 米），额定最大起重为6吨，额定起重力矩80吨·米，该塔吊主要特点如下：1 本机具有广泛的适应性，它不止能满足中、小城市一般民用建筑需要，也完全能满足大、中城市高、多层民用建筑施工的需要。

同时可用于多层大跨度工业厂房，以及采用滑模施工的高大烟囱和筒仓等塔形建筑的施工。

也可用于港口、货场的装卸作业。

2 安装拆卸方便，采用液压顶升装置来实现增加或减少塔身标准节，使塔吊起升高度能适应建筑物高度的变化。

3 工作速度高、调速性能好、工作平稳、效率高,起升机构基本上实现了重载低速,轻载高速。

小车牵引机构具有两种速度满足工作需要；回转机构设有常开式电磁停止器，使塔吊就位准确，便于安全作业。

4 安全保护装置齐全，灵敏可靠。

该机设有重量限制器、力矩限制器、起升高度限位器、变幅行程限位器和回转角度限位器,起重钢丝绳设有防扭装置,变幅小车上设有防断绳装置及防断轴装置、起升钢丝绳排绳装置、变幅牵引绳张紧装置等，以保塔吊正常工作。

另外，还设有休息平台，护拦等劳动安全保护设施。

5 司机室为独立外置，并采用联动台操纵各机构，宽敞、舒适、安全、操作方便、视野好。

本机以基本高度（独立式）45米供货，若用户用于高层建筑施工，可增加标准节的数量和附着装置，达到本机最大设计高度160米。

（独立高度45米，附着高度160米均系塔吊的吊钩最大起升高度）本公司保留对产品进行更新、改进的权利。

用户所购产品的某些结构或参数可能与本使用说明书不符，敬请留意，并请与本公司及时联系。

二、塔吊基本型式1 总体布置塔身由标准节组成整体结构，塔身下部通过基础节上的方法兰盘与基础紧密相连，上部通过下接盘、回转支承、上接盘与塔吊回转上部相连。

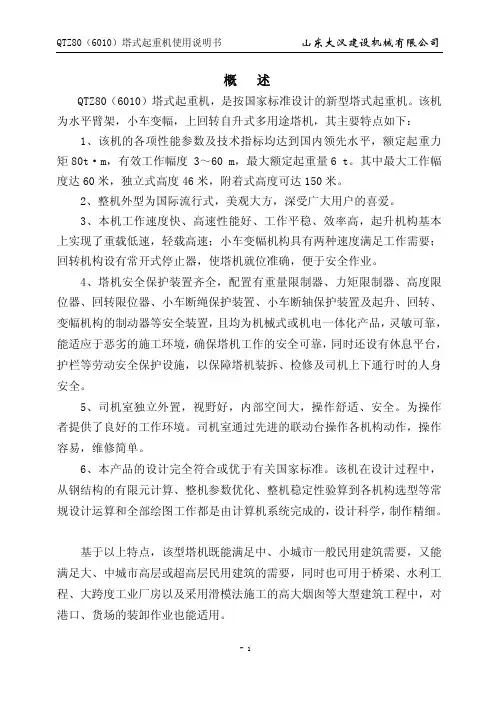

概 述QTZ80（6010）塔式起重机，是按国家标准设计的新型塔式起重机。

该机为水平臂架，小车变幅，上回转自升式多用途塔机，其主要特点如下：1、该机的各项性能参数及技术指标均达到国内领先水平，额定起重力矩80t·m，有效工作幅度 3～60 m，最大额定起重量6 t。

其中最大工作幅度达60米，独立式高度46米，附着式高度可达150米。

2、整机外型为国际流行式，美观大方，深受广大用户的喜爱。

3、本机工作速度快、高速性能好、工作平稳、效率高，起升机构基本上实现了重载低速，轻载高速；小车变幅机构具有两种速度满足工作需要；回转机构设有常开式停止器，使塔机就位准确，便于安全作业。

4、塔机安全保护装置齐全，配置有重量限制器、力矩限制器、高度限位器、回转限位器、小车断绳保护装置、小车断轴保护装置及起升、回转、变幅机构的制动器等安全装置，且均为机械式或机电一体化产品，灵敏可靠，能适应于恶劣的施工环境，确保塔机工作的安全可靠，同时还设有休息平台，护栏等劳动安全保护设施，以保障塔机装拆、检修及司机上下通行时的人身安全。

5、司机室独立外置，视野好，内部空间大，操作舒适、安全。

为操作者提供了良好的工作环境。

司机室通过先进的联动台操作各机构动作，操作容易，维修简单。

6、本产品的设计完全符合或优于有关国家标准。

该机在设计过程中，从钢结构的有限元计算、整机参数优化、整机稳定性验算到各机构选型等常规设计运算和全部绘图工作都是由计算机系统完成的，设计科学，制作精细。

基于以上特点，该型塔机既能满足中、小城市一般民用建筑需要，又能满足大、中城市高层或超高层民用建筑的需要，同时也可用于桥梁、水利工程、大跨度工业厂房以及采用滑模法施工的高大烟囱等大型建筑工程中，对港口、货场的装卸作业也能适用。

1．整机外形尺寸及技术性能1.1整机外形尺寸1.1.1独立式1.1.2附着式1.2起重特性 1.2.1起重特性表60米起重性能表幅 度（m ） 3~11 12 14 16 18 20 22 24 26 28 30 32 34 二倍 率 30002850 2620 24202240吊重kg四 倍 率 6000 5440476042203780341031002830 2600 23902210幅 度（m ）36 38 40 42 44 46 48 50 52 54 56 58 60 二 倍 率 2080 1940 1810 1690159014901400132012501180 1110 10501000吊 重 kg四 倍 率2050 1910 1780 1670156014601380129012201150 1090 103097055米起重性能表50米起重性能表起重力矩曲线图1.3整机技术性能起重机技术参数表利用等U5 安装、拆卸、顶升或降节时最大安装高度处的风级≤4级 载荷状Q2 工作状态风级 ≤6级 工作级A5非工作状态风级 ≤11级参数名称单位 设计值 额定起重力矩 t.m 80 最大额定起重量 t 6 工作幅度m 3-60 最大幅度处额定起重量 t 1.0 独立式 m 46 二倍率m 150 高 度附着式 四倍率 m 75倍 率/ α=2α=4速 度 m/min 8.540 80 4.25 20 40起升速度相应最大起重量 t 331.5663电机型号 / YZTD225L 2-4/8/32功率kW 24/24/5.4 起升机构 转速 r/min 1383/699/141回转速度 r/min 0.6 电机型号 / YZR132M 2-6 功率 kW 2×3.7 回转机构 转速 r/min 908 变幅速度 m/min 48/24 电机型号 / YDEZ132S-4/8 功率 kW 2.2/3.3 变幅机构转速 r/min 1390/710 顶升速度m/min 0.55 液压系统额定工作压力 MPa 25 电机型号 / Y132M-4 功率kW 5.5 顶 升 机构 转速 r/min 1440 尾部回转半径 m 12.96 平衡重t 14.7 整机自重(不含平衡重) t 36.02 总功率kW40.21.4主要外购件及其技术指标型号/ YZTD225L 2-4/8/32功率 kW 24/24/5.4 电动机转速 r/min 1383/699/141 型号 / YWZ 3-315/45 制动器 制动力矩 N·m315-630 型号 / QTJ63 减速机速比/ i=15.07 钢丝绳/ φ132倍率 4倍率起升速度 m/min 8.540 80 4.25 2040 起 升 机 构 最大起重量t331.5663型号/ YZR132M 2-6 功率 KW 2×3.7 电动机 转速r/min 908 制动器/内置 回 转机 构 行星齿轮减速机减速比 / i=180型号/ YDEZ132S-4/8 功率 KW 2.2/3.3 电动机 转速r/min 1390/710 减速机 / 行星齿轮减速机变 幅 机 构 钢丝绳/φ7.7 型号/ Y132M-4 功率 kW 5.5 电动机转速r/min 1440 流量 L/min 10 液压泵站额定压力 MPa 25 液压油缸 型号/ HSGK-160/110E顶升机构行程mm16002．塔机主要构造及特点2.1总体布置2.1.1独立式独立高度46米，可采用二倍率或四倍率钢丝绳起升，塔身下部通过预埋支腿或井字架与基础相连，上部通过回转总成（下支座、回转支承、上支座）与回转塔身相连，司机室侧置于上支座，前方是吊臂，后方是平衡臂，起升机构设在平衡臂尾部，回转机构对称置于上转台侧边，变幅小车由变幅机构牵引，沿臂架来回作水平运动，起重臂、平衡臂均用刚性拉杆与塔帽连接。

STC7020P塔式起重机使用说明书（第二册）陕西建设机械股份有限公司目录第一章、塔机参数…………………………………………………………1-1第二章、操作………………………………………………………………2-1第三章、塔机的供电及原理图……………………………………………3-1第四章、起升机构…………………………………………………………4-1第五章、回转机构…………………………………………………………5-1第六章、变幅机构…………………………………………………………6-1第七章、安全装置…………………………………………………………7-1第八章、液压系统…………………………………………………………8-1第九章、起重机械用钢丝绳安装检验规范………………………………9-1第十章、塔机保养…………………………………………………………10-1第十一章、塔机安全规则…………………………………………………11-1第一章塔机参数mxtm RopetmMax.load Jib 6560555045403570载荷特性表 load diagrams1.8m2.6m16.0m2.2m35m 7.0t 65m 70m2.0t50m45m 55m60m3.1t3.7t4.4t5.0t5.8t 40m2.5t 380V/50HZ 2.5045～90RT443Mainsm/minRCV18545LVF25120JXL3r/min机构特性 Mechanismsm/min t 5.000～45m/min 73KVA12.5/2510.00～22 5.0022～450-0.715-38-58 2×2.6/5.2KW2×185N.mRope Motor45KW450m95N.m71.3mA24.67 6.619m 346512.615.618.621.6R129.6A91.5t 16.4t19.9t Hmax=230m28t 31.5t 112m A R1PR2P33.627.630.6H(m)45.642.639.636.6内爬式 Climbing1089131411123m5730.729.617.620.623.626.62134346518.721.724.727.712.6m215.7F1F16×6m93.5t85t 95t 148t104t136t 96t F2F378tF31F27.65m12.7塔身 Mast 2m×2m 反力 Reactions 9101211136873m3m固定式 Stationary813141112109H(m)33.736.751.748.745.742.739.7行走式 TravellingH(m)50.647.653.644.641.632.635.638.6R23850186.7m3829204759147m159.7m2920132.7m附着 Anchorages78.7m51.7m105.7m232032202941:工作状态 In service:非工作状态 Out of service:无吊载、无配重、最长起重臂和最大高度时的自重Without load and ballast with longest jib and maximum height120m79.5t第二章操作一、总则……………………………………………………………………2-2二、操作要点………………………………………………………………2-2三、操作指导……………………………………………………………2-3四、使用塔机注意事项………………………………………………2-51、每次使用塔机前………………………………………………2-52、塔机运行过程中………………………………………………2-53、每次使用塔机后………………………………………………2-54、塔机定期检查项目……………………………………………2-6五、操作………………………………………………………………2-91、操纵台的盘面布置及操纵方法……………………………2-92、操作中应注意的事项………………………………………2-123、风标效应操作方法………………………………………2-12第三章塔机的供电及原理图一、塔机的供电1、电源…………………………………………………………………3-22、接地…………………………………………………………………3-33、供电容量及电源电压要求…………………………………………3-44、怎样看电气原理图…………………………………………………3-45、电气原理图符号说明………………………………………………3-56、电气原理图图形说明………………………………………………3-77、塔机安装电缆接线图………………………………………………3-88、电气原理图…………………………………………………3-98、电气原理图第四章起升机构(LVF)一、符号说明………………………………………………………………4-2二、起升机构的组成………………………………………………………4-2三、工作原理………………………………………………………………4-3四、主要部件简介及维护1、可编程控制器（PLC）……………………………………………4-42、变频器………………………………………………………………4-53、旋转编码器………………………………………………………4-104、制动器及装置……………………………………………………4-10第五章回转机构一、符号说明………………………………………………………………5-2二、回转机构组成及工作原理……………………………………………5-2三、回转机构操作使用注意事项…………………………………5-4四、回转制动器……………………………………………………………5-51、手工解除制动……………………………………………………5-52、电动起动风标装置………………………………………………5-63、回转制动器维护与保养…………………………………………5-7。

过载保护的概念过载保护顾名思义即载荷（负载）超出某一限定值，为了维护机器及设备的安全而进行的保护。

我们所指的过载保护装置主要是针对于机器和设备的扭矩进行保护的扭矩限制器、扭矩保持器、对机器及设备轴向载荷（包括拉力和推力）过载进行保护的直线限力器，对电机过载进行保护的电气式过载保护器扭矩限制器又称安全离合器、安全联轴器，常用于安装在动力传动的主、被动侧之间，当发生过载故障时（扭矩超过设定值），扭矩限制器便会产生分离，从而有效保护了驱动机械（如电机、减速机、伺服马达）以及负载，常见形式为：磨擦式扭矩限制器以及滚珠式扭矩限制器。

扭矩限制器的安装结构形式有：轴-轴、轴-法兰、轴-同步带轮、轴-链轮、轴-齿轮、轴-带轮等。

扭矩保持器也称扭力控制器、滑动联轴器。

常用于安装在动力传动的驱动侧和负载侧之间，一旦传递扭矩达到设定值，扭矩保持器便会产生打滑，从而使动力传动的主、被动侧以固定扭矩值传递动力。

主要用于需要提供定扭矩值的间歇性滑移工况以及收放卷时的张力控制。

直线限力器是对机器及设备直线方向载荷（包括拉力和推力）过载进行保护的过载保护装置。

联接在同一直线上的主、被动机构之间，一旦主、被动侧间拉力或推力超出限定值，主、被动侧间动力瞬间完全卸载，防止了轴向载荷过载故障导致的停机和损伤。

电式的过载保护器是通过监视电流而迅速检测出电机过载。

它不同于电机的过载保护器如热继电器、熔断器等，而是用于设备保护的过载保护器。

与热继电器相比其反应时间更为迅速，不到其反应时间的1/5，电机过载保护器的电流在稍微超过预设电流时不会动作，即使工作其动作也会很缓慢。

过载保护的类别及特点工作原理分：一机械式过载保护器1 扭矩限制器A 滚珠型扭矩限制器特点：滚珠式（钢球式）过载保护器，其制造简单，工作可靠，过载时滑动摩擦力矩小（有的几乎没有），动作灵敏度高，自动恢复精度高，其结构形式也是最丰富的，是自动化工业生产的理想产品。

B 摩擦型扭矩限制器特点：摩擦式过载保护器，过载时因摩擦消耗能量缓和冲击，故工作平稳、调整和使用方便、维修简单、灵敏度较高，过载消除后即自动恢复，用于转速高，转动惯量大的传动装置，是目前使用比较广泛的产品。

QTZ1250塔式起重机使用说明书1、概述QTZ1250塔式起重机是一种固定、自升、附着式塔机，其参数先进、性能可靠、造型美观，质量精良，具有起重臂长，工作覆盖面大，液压顶升，片式装配塔身等特点，其设计思想既注重不同层次施工单位的要求，又具有简单适用，维护方便、价格低廉等突出优点，由于具有自升和附着功能，从而使起升高度大大增加，可满足五十二层以下各种工业、商业、办公、民用等建筑的施工要求，是目前国内建设施工中比较理想的机械。

2、QTZ1250塔式起重机主要特点：2.1QTZ1250塔式起重机最大工作幅度为60米，覆盖面大，可把构件和物料垂直或水平直接吊运至工作位置，不需二次搬运，提高了运输效率。

2.2塔身标准节采用片式装配结构，螺栓连接，拆装，运输堆放贮存较为方便。

2.3QTZ1250塔式起重机配有一套液压顶升机构，采用内套架顶升结构，顶升平稳，就位准确可靠。

2.4起升机构采用双电机驱动调速，起升速度快，启动平稳，具有慢就位功能，就位准确，工作效率高，且慢就位速度档可长时间使用。

2.5驾驶室宽敞明亮，视野开阔，操作方便舒适。

2.6安全装置齐全，精度高，工作可靠，调整简单方便。

3、起重机技术性能3.1性能参数见表3.2起重特性表及起重特性曲线3.2.1)60米幅度3.2.2)54米幅度3.2.3)48米幅度3.2.4)42米幅度3.3供电参数总电机功率： 58KW供电电压： ~380V+10%供电频率： 50Hz4、起重机构造简述QTZ1250型塔机主要由金属结构、工作机构、液压顶升、电气控制及安全保护装置等组成。

4.1 总体布置（见图一）塔机的十字底梁和基础节通过地脚螺栓紧固在专用的混凝土基础上，基础节上部用斜撑杆与底架相连接以增加底盘的整体稳定性，其上部联接板与塔身标准节用螺栓联接，塔身标准节与内套架、内套架与下回转平台均用螺栓联接，塔身不转动，通过下回转平台与回转支承外圈相联，回转支承内圈和上回转平台相联接，上回转平台将吊臂、平衡臂、小撑杆连成一体。

QTZ125(TC6018-8)塔式起重机使用说明书江苏建友工程机械有限公司前言欢迎使用本公司产品。

请您在使用本机前详细阅读本说明书。

本说明书能帮助您正确有效的使用本机，创造最佳的经济效益，更重要的是能避免许多塔机故障和意外事故的发生。

说明：由于技术进步，塔机结构、性能的改进，恕不另行通知。

如有疑问，请于本公司联系。

注意：1、认真阅读、保管该产品说明书。

2、按照说明书中地耐力的要求制作塔机基础。

3、严禁非专业塔机安装人员安装、拆卸塔机，特别注意检查塔身标准节、支腿的各条焊缝，如有异常立即处理。

4、每次安装塔机前，必须认真检查、检修塔机。

5、每次转移工地安装塔机后，必须由当地有关部门验收后使用。

6、塔机司机必须持证上岗。

7、保证高度、幅度、重量、力矩限位器等安全装置正常工作。

8、严禁回转起重臂时反车制动。

9、严禁超风速工作。

10、严格执行GB5144《塔式起重机安全规程》JG/T100《塔式起重机操作使用规程》。

11、钢丝绳断丝、断股、变形要及时更换。

12、按说明书要求定期检修。

13、本使用说明书中标有“注意”的语句，涉及到施工的安全，敬请注意。

本使用说明书解释权归江苏建友工程机械有限公司目录概述………………………………………………………………‥1～6第一篇塔机的安装………………………………………………8～39第一章立塔…………………………………………………8～37第二章拆塔…………………………………………………38～41第二篇塔机的使用与维护………………………………………42～56第一章塔机安全操作规程…………………………………42～44第二章机构及电气操作……………………………………45～49第三章安全保护装置………………………………………50～54第四章保养与维修…………………………………………55～55附页…………………………………………………………附页1～13概述TC6018塔式起重机，是江苏建友工程机械有限公司按最新标准GB/T5031《塔式起重机》标准设计的新型塔式起重机。

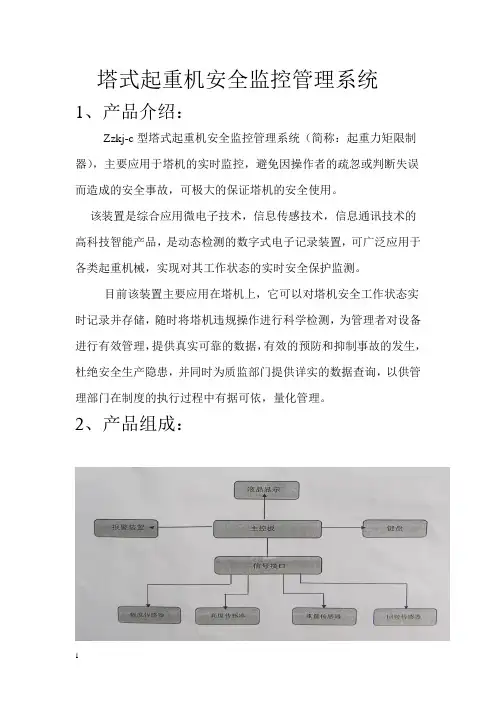

塔式起重机安全监控管理系统1、产品介绍：Zzkj-c型塔式起重机安全监控管理系统（简称：起重力矩限制器），主要应用于塔机的实时监控，避免因操作者的疏忽或判断失误而造成的安全事故，可极大的保证塔机的安全使用。

该装置是综合应用微电子技术，信息传感技术，信息通讯技术的高科技智能产品，是动态检测的数字式电子记录装置，可广泛应用于各类起重机械，实现对其工作状态的实时安全保护监测。

目前该装置主要应用在塔机上，它可以对塔机安全工作状态实时记录并存储，随时将塔机违规操作进行科学检测，为管理者对设备进行有效管理，提供真实可靠的数据，有效的预防和抑制事故的发生，杜绝安全生产隐患，并同时为质监部门提供详实的数据查询，以供管理部门在制度的执行过程中有据可依，量化管理。

2、产品组成：该装置包括：控制主机、重量传感器、高度传感器、回转传感器。

控制主机由微处理器、传感器及信号调理模块、继电器模块、键盘与液晶显示模块等构成。

3、产品功能1）数据记录功能:在塔机运行过程中，本系统3毫秒为采集周期实时采集塔机的工作参数，如起重量达到力矩额定重量的90%以上时，本系统发出预警信号，并将数据保存到FLSH中，主要包括时间、实际重量、额定重量、吊钩高度、回转、等，计算结果每1秒存储一次，如遇事故发生后，可将系统记录数据用U盘下载调出，插入电脑以供查询原因，数据在封存后可保存10年不丢失。

2）安全保护功能：该装置可实现塔机多种安全限制器的功能，如起重力矩限制、起重高度限制、幅度限制、回转限制等。

如起重达到力矩额定重量的90%以上时，系统将发出预警开关信号，控制起重机向安全方向运行，禁止其向危险方向运行。

如果重量达到力矩额定重量的105% 时，系统将发出报警开关信号，将塔机的总电源切断，达到预防事故发生的目的。

3）实时保护功能：塔机工作的关键参数，系统以3ms的周期实时,采集塔机的工作参数，在液晶屏幕实时显示力矩额定重量、实际重量、吊钩高度等，以供操作人员参考到安全合理的操作塔机。

8.6.2.1 回转支承的技术要求和检验规则符合JB2300-1999标准。

8.6.2.2 成品的内径圈应能左、右灵活平稳地相互转动，不得有卡滞、异常的噪声、冲击等现象。

8.7多功能行程限位器(见图8-1)。

8.7.1 结构及工作原理多功能行程限位器：由高精度的大传动比减速机构和与其输出轴同步的机构、记忆控制机构等组成。

其工作原理是：被控制的机构与限位器的输入轴相连，当机构运行时，其回转角度(圈数)被限位器记录下来，当转至给定的位置时，记忆凸轮使微动开关切换，从而实现机构限位。

8.7.2 调试方法(见图8-1)。

8.7.2.1 将塔机转至被控制状态，且调整应在空载下进行。

8.7.2.2 拆开上罩壳，检查并拧紧2-M3×55螺钉，同时松开M5螺母，用手逐个压下微动开关WK，确认控制限位的微动开关(WK)是否正确。

8.7.2.3 调整轴4Z，使凸轮4T压下微动开关4WK的触点，使之瞬时换接，然后拧紧M5螺母。

8.7.2.4 将机构运行至另一个控制状态，松开M5螺母，调动调整轴承1Z，使凸轮1T动作，压下微动开关1WK的触点，至使之瞬时换接，然后拧紧M5螺母。

8.7.2.5 机构反复空载数次，验证记忆位置是否准确，确认符合要求后，再装上罩壳。

8.7.2.6机构正常工作，应经常核对记忆位置是变动，以便及时修正。

8.7.3主要技术参数。

8.7.3.1工作环境。

a.环境温度：-20 ～+40℃。

b.相对湿度：不大于90%。

c.海拔高度：不大于2500m。

8.7.3.2 传动比：1:46，1:210，1:274。

8.7.3.3 重复定位精度记忆凸轮的转角误差不大于0.05rad(0.3°)。

8.7.3.4 额定电压：AC125/250V。

8.7.3.5 额定电流6-10A。

WTL-A200型Model WTL-A200力矩限制器Torque Limiter使用说明书Manual目录1.使用安全须知Safety Tips (3)2.主要技术参数Technical Specifications (3)3.系统构成System Composition (4)4.力矩限制器的安装Torque Limiter Installation (7)5.电源线及控制线的接法Power Cord and Pilot Control Line Connection (15)6.仪表调试说明Instrument Commissioning Instructions (15)7.仪表维护及常见故障处理Instrument Maintenance and Settlement of Common Faults (22)8.产品保证及服务体系Guarantees and Services (23)阅读、使用须知在安装、使用本套力矩限制器之前，请仔细阅读本使用说明书，充分理解各章节内容的含义，正确进行相关操作。

本说明书的内容如有更改，恕不另行通知。

宜昌微特电子设备有限责任公司不对本资料进行任何形式的担保，包括但不限于商业性的或为了某种特殊目的而作的含蓄说明。

Prior to installation and operation,please read the Manual thoroughly to get sufficient understanding about the content in each section so as to ensure correct processing and operating.WTAU is not obliged to notify users of its products of any changes to the content of the Manual. It does not offer any guarantees for the materials in the Manual in any means whatsoever as well, including but not limited to commercial guarantees or implicit directions for special purposes.如在使用过程中有任何疑问可直接电话与我公司技术支持人员沟通，由于说明书可能存在的印刷或排版错误而引起的不良后果本公司不承担责任。

附录E 8200c- Landscape 系统操作手册RCI 8200 / 3100履带起重机全力矩系统8200c display (illustrative purposes only) (SCC6300 Tower crane shown)目 录使用本产品需要注意的事项 (5)1特殊说明 (6)1.1商标 (6)1.2重要安全注意事项 (6)1.3产品质量保证 (6)2简介 (7)2.1手册内容 (8)2.2手册适用范围 (8)2.3适用人群 (8)2.4从业人员要求 (8)3系统描述 (9)3.1特殊应用 (9)3.2用途 (9)3.3性能： (10)3.4可用的选项 (10)4操作指导 - RCI-8200C 显示器 (11)4.1显示器按键功能 (11)4.2ROBWAY系统通电 (11)4.38200L显示图标和报警的使用 (12)4.4操作界面–简介 (15)4.5彩色液晶显示器 (19)4.6力矩条形图 (19)4.7安全负载（SWL）,负载重量,吊钩半径和绳数显示框 (19)4.8卷扬/吊钩负载 (19)4.9主臂/副臂长度 (20)4.10主臂角度 (20)4.11变幅副臂角度 (20)4.12固定副臂角度 (20)4.13半径 (20)4.14警报，警告提示和错误代码 (20)4.15显示器按键 (21)4.15.1数字键 (21)4.15.2ENTER 确认键 (21)4.15.3去皮键 (21)4.15.4装备按键（Rigging Button） (21)4.16解除开关O VER-RIDE K EY-S WITCH (22)4.17旁路开关D ISABLE K EY S WITCH (I F F ITTED) (22)4.18RCI-8200通电 (22)4.18.1送电后 (23)4.19菜单导航 (23)4.19.1吊机参数改变菜单(Crane Configuration Change Menu) (23)4.19.2改变设置工况（CHANGE DUTY） (24)4.19.3改变绳数（倍率）CHANGE FALLS (24)数据存储和数据下载 (25)5力矩校准和调试（LEARNING THE BOOM FORCE） (26)5.1‘L EARNING THE B OOM F ORCE’力矩校准步骤 (26)6维护和保养 (28)6.1检查表 (28)6.2驾驶室内的项目 (29)6.3电气设备 (29)6.4维护之后的检查 (30)6.5记录 (30)6.6故障处理 (30)6.7故障代码表 (31)6.7.1不会出现错误代码的故障 (32)7配件 (34)8综合描述 (35)9附录 (37)9.1图纸 (37)9.2起重机参数表 (37)9.3起重机工况代码表 (37)使用本产品需要注意的事项电子超负荷保护器可以帮助操作者安全及有效地使用起重机. 我们还为您提供RCI-1550系统电子载荷表，以帮助操作者更安全和有效地操作起重机。

DC500-AM1力矩限制器安装使用说明书● 使用前请仔细阅读本产品说明书● 请妥善保管本产品说明书，以备查阅Ver 0.2宁波柯力传感科技股份有限公司敬告用户尊敬的用户：欢迎您使用DC500型力矩限制器产品。

我们期待着以最优质的产品和服务为您的工作提供安全保障和创造更大的价值。

本说明书为您提供了DC500型力矩限制器的日常使用、校准、安装、保养的基本知识；在使用本产品之前，请您认真阅读本使用说明书。

宁波柯力传感科技股份有限公司将不断地对产品进行改进，欢迎您通过书信、电话、传真和互联网等各种方式了解我公司产品的最新信息。

来函请寄：中国宁波江北投资创业园C区长兴路199号邮政编码：315033电话：400-887-4165 800-857-4165传真：0574-******** 87562279E-mail:******************网址：因需求变化和技术改进，宁波柯力传感科技股份有限公司根据用户需求对《产品安装与使用说明书》进行修改，内容如有变动请以产品实物为准。

《产品安装与使用说明书》的解释权归宁波柯力传感科技股份有限公司所有。

目录1注意事项 (4)2保养须知 (4)3执行标准 (4)4技术指标 (5)5名词术语 (5)6系统组成与安装 (5)6.1系统组成 (5)6.2安装尺寸 (6)6.1系统接线 (7)7工作界面 (8)7.1状态指示灯和蜂鸣器 (9)7.2主工作界面说明 (9)7.3管理口令 (10)7.4调试检测 (11)7.5仪表设置 (12)7.6安全负载 (13)7.7工况标定 (14)7.8超载记录 (15)7.9关（/开）蜂鸣器 (16)8维护注意事项 (16)9故障处理 (17)10技术支持、售后服务及保修期限 (17)1注意事项当您第一次使用该起重机时，为确保起重机的安全，请事先阅读本说明书进行安全设置和操作。

您在日常使用力矩限制器时请留意仪表正面的故障指示灯是否被点亮，故障灯亮时需锁定和修复故障点后再使用起重机。
