力矩限制器

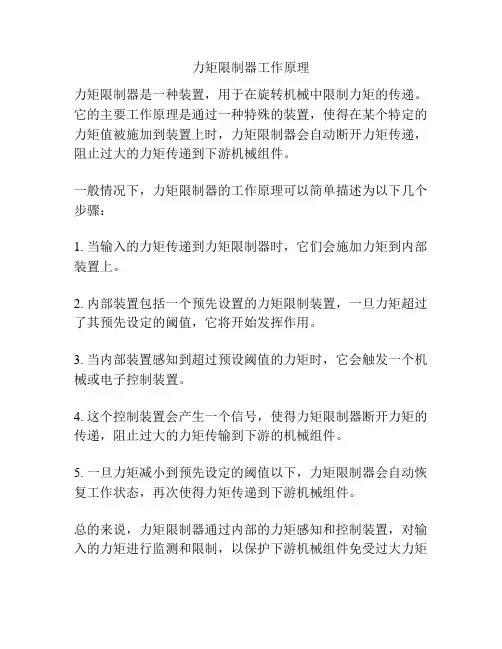

力矩限制器工作原理
力矩限制器是一种装置，用于在旋转机械中限制力矩的传递。

它的主要工作原理是通过一种特殊的装置，使得在某个特定的力矩值被施加到装置上时，力矩限制器会自动断开力矩传递，阻止过大的力矩传递到下游机械组件。

一般情况下，力矩限制器的工作原理可以简单描述为以下几个步骤：
1. 当输入的力矩传递到力矩限制器时，它们会施加力矩到内部装置上。

2. 内部装置包括一个预先设置的力矩限制装置，一旦力矩超过了其预先设定的阈值，它将开始发挥作用。

3. 当内部装置感知到超过预设阈值的力矩时，它会触发一个机械或电子控制装置。

4. 这个控制装置会产生一个信号，使得力矩限制器断开力矩的传递，阻止过大的力矩传输到下游的机械组件。

5. 一旦力矩减小到预先设定的阈值以下，力矩限制器会自动恢复工作状态，再次使得力矩传递到下游机械组件。

总的来说，力矩限制器通过内部的力矩感知和控制装置，对输入的力矩进行监测和限制，以保护下游机械组件免受过大力矩
的影响。

这种装置在很多旋转机械领域中都有应用，例如汽车发动机、船舶传动系统等。

简述极限力矩限制器：1)作用:防止回转驱动装置偶尔过载,保护电动机、金属结构及传动零部件免遭破坏。

(2)原理:正常工作时,蜗杆的转矩通过涡轮的圆锥形摩擦盘与上锥形摩擦盘间的摩擦力矩传给小齿轮轴,带动小齿轮转动;当需要传动的转矩超过极限力矩联轴器所能承受的转矩时,上下两个锥形摩擦盘间开始打滑,以此来限制所要传递的转矩,起到安全保护作用。

块式制动器：在接通电源时，电磁松闸器的铁心吸引衔铁压向推杆，推杆推动左制动臂向左摆，主弹簧被压缩。

同时，解除压力的辅助弹簧将右制动臂向右推，两制动臂带动制动瓦块与制动轮分离，机构可以运动。

当切断电源时，铁心失去磁性，对衔铁的吸引力消除，因而解除衔铁对推杆的压力，在主弹簧张力的作用下，两制动臂一起向内收摆，带动制动瓦块抱紧制动轮产生制动力矩；同时，辅助弹簧被压缩。

制动力矩由主弹簧力决定，辅助弹簧保证松间间隙。

块式制动器的制动性能在很大程度上是由松闸器的性能决定起重力矩限制器的作用起重力矩限制器是太刀重要的安全装置之一，塔吊的结构计算和稳定性验算均是以最大额定起重力矩为依据，其中力矩限制器的作用就是控制塔吊使用时不得超过最大额定起重力矩，防止超载。

构造和工作原理起重力矩限制器分为机械式和电子式，机械式中又有杠斜式和弓板式等多种形式。

其中弓板式起重力矩限制器因结构简单，目前应用比较广泛。

弓板式力矩限制器主要安装在塔帽的主弦杆上。

其工作原理如下：塔吊吊载重物时，由于载荷的作用，塔帽的主弦杆产生压缩变形，载荷越大，变形越大。

这时力矩限制器上的弓形钢板也随之变形。

并将弦杆的变形放大，使弓板上的调节螺栓与限位开关的距离随载荷的增加而逐渐缩小。

当载荷达到额定荷载时，通过调整调节螺栓触动限位开关，从而切断起升机构和变幅机构的电源，达到限制塔吊的吊重力矩载荷的目的起重量限制器：一般会有3个触点，当触头碰到后触点，将信号反馈给PLC控制器，就起到相应的左右。

当触头碰到50%起重量的触点后，此时起升吊钩能上升及下降，高速档回路被断开，只能中速或者低速运行。

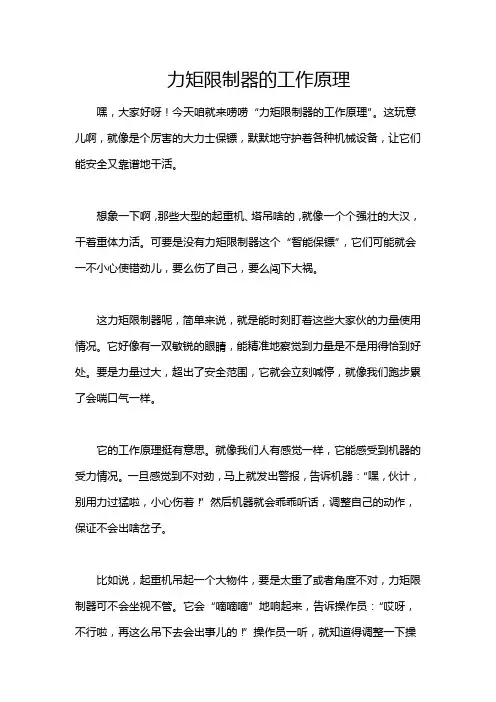

力矩限制器的工作原理嘿，大家好呀！今天咱就来唠唠“力矩限制器的工作原理”。

这玩意儿啊，就像是个厉害的大力士保镖，默默地守护着各种机械设备，让它们能安全又靠谱地干活。

想象一下啊，那些大型的起重机、塔吊啥的，就像一个个强壮的大汉，干着重体力活。

可要是没有力矩限制器这个“智能保镖”，它们可能就会一不小心使错劲儿，要么伤了自己，要么闯下大祸。

这力矩限制器呢，简单来说，就是能时刻盯着这些大家伙的力量使用情况。

它好像有一双敏锐的眼睛，能精准地察觉到力量是不是用得恰到好处。

要是力量过大，超出了安全范围，它就会立刻喊停，就像我们跑步累了会喘口气一样。

它的工作原理挺有意思。

就像我们人有感觉一样，它能感受到机器的受力情况。

一旦感觉到不对劲，马上就发出警报，告诉机器：“嘿，伙计，别用力过猛啦，小心伤着！”然后机器就会乖乖听话，调整自己的动作，保证不会出啥岔子。

比如说，起重机吊起一个大物件，要是太重了或者角度不对，力矩限制器可不会坐视不管。

它会“嘀嘀嘀”地响起来，告诉操作员：“哎呀，不行啦，再这么吊下去会出事儿的！”操作员一听，就知道得调整一下操作啦，不然惹出麻烦可不好收场。

这力矩限制器啊，就像是个默默守护的大侠，它不用耍什么花里胡哨的功夫，却能在关键时刻发挥大作用。

它可不嫌累不嫌烦，时刻警惕着，为机器的安全保驾护航。

在很多工地上，要是没有力矩限制器，那可真是让人提心吊胆啊。

说不定哪天那个大力士机器就闯出大祸来。

但是有了它，大家就能放心不少，觉得安全有了保障。

总之呢，力矩限制器虽然看起来不显眼，但它的重要性可不容小觑。

就像我们生活中的那些默默守护我们的人一样，关键时刻总能帮上大忙！让我们为这个神奇的小玩意儿点个赞吧！。

1 起重原理介绍首先介绍下两种限制器的工作原理。

起重力矩限制器安装在塔帽中部前侧的弦杆上(图1)，塔机工作时，塔帽发生前倾变形，两条簧板之间的距离增大，带动调整螺杆移动，调整螺杆触及行程开关，相应力矩能报警和切断塔机起升向上和小车向外变幅的电路，起到力矩限制器的保护作用。

图1 安装在塔帽上的力矩限制器起重量限制器的传感器一端用销轴与回转塔身相连，另一端用销轴与大臂根部导向滑轮相连，起升钢丝绳从塔帽下来穿过带传感器的大臂根部的导向滑轮(图2)，当起吊重物时，起升钢丝绳受力，待到传感器两个簧片变形到一定程度，触动限位开关动作,断电下降或以低速起升。

(a)(b)(c)图2 安装在大臂根部的起重量限制器示意(a)立体示意；(b)侧面图；(c)受力分析2 限制器的区别以图3所示某厂QTZ63型塔式起重机特性曲线说明两种限制器的区别。

以4倍率50m臂说明(2倍率同理)，曲线中水平段，即幅度13.72m内，最大起重量为6t；同样，2倍率时在幅度25.23m以内时最大起重量为3t，也就是每根钢丝绳承担的重量为1.5t时，起重量限制器报警，以幅度10m为例，这时起重机能起吊6t，则力矩为6x10=60(t -m)<63 (t-m)，所以此时起作用的应该是起重量限制器而不是力矩限制器。

再以幅度50 m为例,此处起重量为1.3t，每根钢丝绳承担重量为1.3÷4=0.325t<1.5t，力矩为1.3×50=65( t·m)>63 (t ·m),所以此时起作用的应该是力矩限制器。

当然，因为塔机工作中受力情况复杂，起重量与力矩也不完全是以这样的比例计算，但上述内容已能充分说明起重量限制器和力矩限制器在工作中是在不同幅度中起作用的。

通过以上分析，说明两个限制器各有作用，均不能缺少、不能相互代替。

图3 某厂QTZ63型塔式起重机特性曲线。

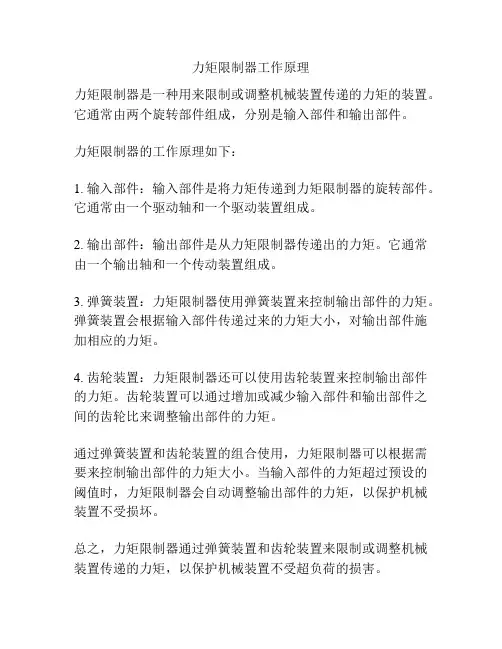

力矩限制器工作原理
力矩限制器是一种用来限制或调整机械装置传递的力矩的装置。

它通常由两个旋转部件组成，分别是输入部件和输出部件。

力矩限制器的工作原理如下：
1. 输入部件：输入部件是将力矩传递到力矩限制器的旋转部件。

它通常由一个驱动轴和一个驱动装置组成。

2. 输出部件：输出部件是从力矩限制器传递出的力矩。

它通常由一个输出轴和一个传动装置组成。

3. 弹簧装置：力矩限制器使用弹簧装置来控制输出部件的力矩。

弹簧装置会根据输入部件传递过来的力矩大小，对输出部件施加相应的力矩。

4. 齿轮装置：力矩限制器还可以使用齿轮装置来控制输出部件的力矩。

齿轮装置可以通过增加或减少输入部件和输出部件之间的齿轮比来调整输出部件的力矩。

通过弹簧装置和齿轮装置的组合使用，力矩限制器可以根据需要来控制输出部件的力矩大小。

当输入部件的力矩超过预设的阈值时，力矩限制器会自动调整输出部件的力矩，以保护机械装置不受损坏。

总之，力矩限制器通过弹簧装置和齿轮装置来限制或调整机械装置传递的力矩，以保护机械装置不受超负荷的损害。

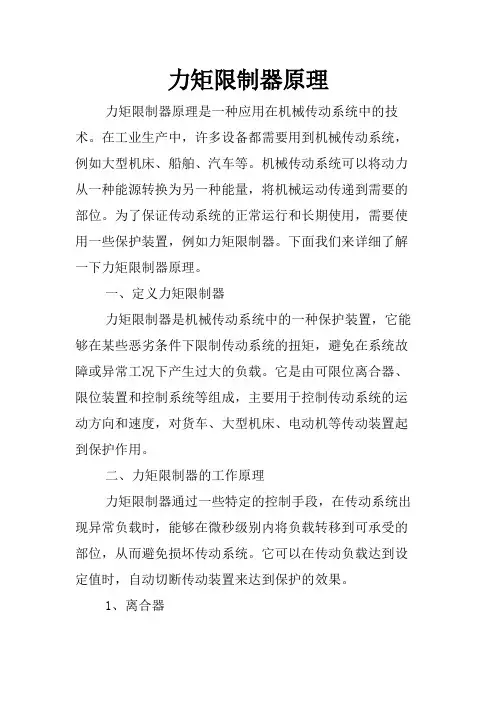

力矩限制器原理力矩限制器原理是一种应用在机械传动系统中的技术。

在工业生产中，许多设备都需要用到机械传动系统，例如大型机床、船舶、汽车等。

机械传动系统可以将动力从一种能源转换为另一种能量，将机械运动传递到需要的部位。

为了保证传动系统的正常运行和长期使用，需要使用一些保护装置，例如力矩限制器。

下面我们来详细了解一下力矩限制器原理。

一、定义力矩限制器力矩限制器是机械传动系统中的一种保护装置，它能够在某些恶劣条件下限制传动系统的扭矩，避免在系统故障或异常工况下产生过大的负载。

它是由可限位离合器、限位装置和控制系统等组成，主要用于控制传动系统的运动方向和速度，对货车、大型机床、电动机等传动装置起到保护作用。

二、力矩限制器的工作原理力矩限制器通过一些特定的控制手段，在传动系统出现异常负载时，能够在微秒级别内将负载转移到可承受的部位，从而避免损坏传动系统。

它可以在传动负载达到设定值时，自动切断传动装置来达到保护的效果。

1、离合器力矩限制器通过安装可限位离合器来完成传动装置的控制。

在传动周期中，限位离合器需要高速地断开和接合传动系统以实现对传递负载的控制。

在原理上，当传动系统的扭矩超过设定的阈值时，离合器就可以释放不必要的扭矩或者将多余的负载分散到机械结构中去。

2、限位装置限位装置是指用于控制旋转的机械元件，这些元件可以被离合器控制，以确保传动装置的正常运行。

限位装置通常由一个或多个限位剂组成，旨在确保传动元件运动到预定位置时离合器将其连接。

通过此方式，离合器可以始终位于可操作的范围内，并且在需求时被激活来限制或控制传动负载。

3、控制系统为了实现自动的控制和保护，力矩限制器还需要控制系统。

控制系统通过采集反馈信号和调整离合器控制信号，实现对力矩限制器的自动控制。

控制系统通常根据预设的传动负载值，传递相应的控制信号给离合器来控制传动系统的负载。

如果传动系统超过预设的负载值，控制系统将发送命令，通过离合器接触片卸载传动系统的力矩负载，从而减少传动系统的运行故障率。

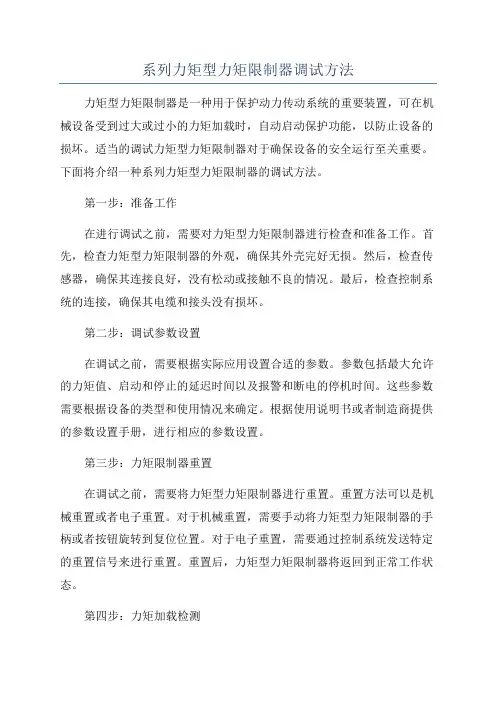

系列力矩型力矩限制器调试方法力矩型力矩限制器是一种用于保护动力传动系统的重要装置，可在机械设备受到过大或过小的力矩加载时，自动启动保护功能，以防止设备的损坏。

适当的调试力矩型力矩限制器对于确保设备的安全运行至关重要。

下面将介绍一种系列力矩型力矩限制器的调试方法。

第一步：准备工作在进行调试之前，需要对力矩型力矩限制器进行检查和准备工作。

首先，检查力矩型力矩限制器的外观，确保其外壳完好无损。

然后，检查传感器，确保其连接良好，没有松动或接触不良的情况。

最后，检查控制系统的连接，确保其电缆和接头没有损坏。

第二步：调试参数设置在调试之前，需要根据实际应用设置合适的参数。

参数包括最大允许的力矩值、启动和停止的延迟时间以及报警和断电的停机时间。

这些参数需要根据设备的类型和使用情况来确定。

根据使用说明书或者制造商提供的参数设置手册，进行相应的参数设置。

第三步：力矩限制器重置在调试之前，需要将力矩型力矩限制器进行重置。

重置方法可以是机械重置或者电子重置。

对于机械重置，需要手动将力矩型力矩限制器的手柄或者按钮旋转到复位位置。

对于电子重置，需要通过控制系统发送特定的重置信号来进行重置。

重置后，力矩型力矩限制器将返回到正常工作状态。

第四步：力矩加载检测在调试过程中，需要逐步加载力矩，以测试力矩型力矩限制器的保护功能。

首先，确保设备处于停机状态。

然后，逐步增加力矩，同时观察力矩型力矩限制器的工作状态。

当加载到预设的力矩值时，力矩型力矩限制器将启动保护功能，比如触发警报或者切断动力传动装置。

确认保护功能正常后，逐步减小力矩，直到力矩型力矩限制器恢复正常。

第五步：测试警报和停机功能在调试过程中，需要测试警报和停机功能的可靠性。

通过设置一个低于预设力矩值的力矩加载值，观察力矩型力矩限制器是否发出警报信号。

同时，观察是否能够在预设的停机时间内切断动力传动装置。

如果警报和停机功能正常，则可以确认力矩型力矩限制器的调试工作已经完成。

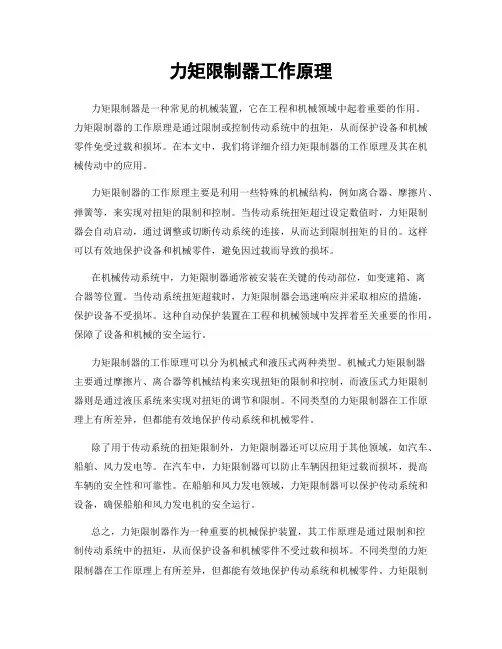

力矩限制器工作原理力矩限制器是一种常见的机械装置，它在工程和机械领域中起着重要的作用。

力矩限制器的工作原理是通过限制或控制传动系统中的扭矩，从而保护设备和机械零件免受过载和损坏。

在本文中，我们将详细介绍力矩限制器的工作原理及其在机械传动中的应用。

力矩限制器的工作原理主要是利用一些特殊的机械结构，例如离合器、摩擦片、弹簧等，来实现对扭矩的限制和控制。

当传动系统扭矩超过设定数值时，力矩限制器会自动启动，通过调整或切断传动系统的连接，从而达到限制扭矩的目的。

这样可以有效地保护设备和机械零件，避免因过载而导致的损坏。

在机械传动系统中，力矩限制器通常被安装在关键的传动部位，如变速箱、离合器等位置。

当传动系统扭矩超载时，力矩限制器会迅速响应并采取相应的措施，保护设备不受损坏。

这种自动保护装置在工程和机械领域中发挥着至关重要的作用，保障了设备和机械的安全运行。

力矩限制器的工作原理可以分为机械式和液压式两种类型。

机械式力矩限制器主要通过摩擦片、离合器等机械结构来实现扭矩的限制和控制，而液压式力矩限制器则是通过液压系统来实现对扭矩的调节和限制。

不同类型的力矩限制器在工作原理上有所差异，但都能有效地保护传动系统和机械零件。

除了用于传动系统的扭矩限制外，力矩限制器还可以应用于其他领域，如汽车、船舶、风力发电等。

在汽车中，力矩限制器可以防止车辆因扭矩过载而损坏，提高车辆的安全性和可靠性。

在船舶和风力发电领域，力矩限制器可以保护传动系统和设备，确保船舶和风力发电机的安全运行。

总之，力矩限制器作为一种重要的机械保护装置，其工作原理是通过限制和控制传动系统中的扭矩，从而保护设备和机械零件不受过载和损坏。

不同类型的力矩限制器在工作原理上有所差异，但都能有效地保护传动系统和机械零件。

力矩限制器在工程和机械领域中有着广泛的应用，对于保障设备和机械的安全运行起着至关重要的作用。

塔式起重机回转机构极限力矩限制器塔式起重机回转机构极限力矩限制器是一种用于保护塔式起重机回转机构的重要安全装置。

它能够监测起重机回转机构的力矩，一旦超过了设定的极限值，就会自动停止机构的运转，以避免机构的过载运行，保障起重机的安全使用。

塔式起重机回转机构是起重机的核心部件之一，主要由回转支承、回转传动装置和回转电机等组成。

它的主要功能是使起重机能够在水平方向上进行旋转，以实现对工作区域的全方位覆盖。

然而，在起重机的运行过程中，由于工作负荷的变化或操作人员的失误，可能会导致回转机构的力矩超过了其设计极限，从而引发机构的过载运行，给起重机和周围环境带来严重的安全隐患。

为了解决这个问题，塔式起重机回转机构极限力矩限制器应运而生。

它通常由力矩传感器、数据处理单元和控制系统等部分组成。

力矩传感器负责实时监测回转机构的力矩变化，将监测到的信号传输给数据处理单元。

数据处理单元对传感器的信号进行处理和分析，根据预设的极限值来判断回转机构是否超过了极限力矩。

一旦超过了极限值，数据处理单元会立即发出信号给控制系统，控制系统则会迅速停止回转机构的运转，从而避免了机构的过载运行。

塔式起重机回转机构极限力矩限制器的工作原理非常简单而有效。

它通过实时监测回转机构的力矩变化，能够及时发现机构的过载情况，并采取相应的措施进行保护。

这不仅可以避免机构的损坏，延长机构的使用寿命，还能保障起重机的安全运行，保护操作人员和周围环境的安全。

塔式起重机回转机构极限力矩限制器的应用范围非常广泛。

无论是在建筑工地、港口码头还是工业生产线上，都可以看到塔式起重机的身影。

而回转机构作为塔式起重机的核心部件之一，其安全性和可靠性直接关系到整个起重机的安全运行。

因此，在塔式起重机中安装回转机构极限力矩限制器是非常必要和重要的。

塔式起重机回转机构极限力矩限制器是一种重要的安全装置，它能够保护塔式起重机回转机构的安全运行。

通过实时监测回转机构的力矩变化，一旦超过了极限值，即刻停止机构的运转，以避免机构的过载运行。

力矩限制器的工作原理什么是力矩限制器?力矩限制器，通俗讲，就是装在起重机上，限制起重机不要超过额定设计力矩的装置，英文名称是Load Moment Indicator（力矩显示器），简称LMI。

进入21世纪以来，国际上起重机行业已经不再用LMI来称呼起重机的安全系统，而是取代为Safe Load Indicator (安全负载指示器)，简称SLI。

安全负载指示器（SLI）是一种安装在起重机上的装置，用于在载荷超过起重机的安全工作范围时警告操作员。

在某些情况下，设备会在确定为不安全的情况下物理锁定机器。

SLI系统通常由连接到起重机本身各种传感器的微处理系统组成。

SLI测量吊臂的角度和长度以及负载重量，并将其与制造商的技术规格进行比较以确定起重工作是否安全。

安全负载指示器（SLI）具有检测任何提升装置的角度，负载提升重量和半径的能力。

它控制起重设备按照制造商设计的载荷图（性能表）保持起重机的正常工作。

由于使用习惯的原因，下面统称为力矩限制器或者力限器。

起重机配备有多个传感器，用于测量各个参数，然后将这些参数经过计算进一步显示在驾驶室内供操作者参考，如下图：力矩限制器的用途几乎所有的现代起重机都有超载保护(超载限制)和力矩保护的功能，力矩限制器广泛使用于移动起重机、港口起重机、门座式起重机、塔式起重机、港口海工船舶起重机和消防和高空作业车辆。

力矩限制器的工作原理由于属于偏门和小众的市场，曾经，力矩限制器显得很神秘，被俗称为吊车电脑。

其实，力矩限制器(SLI)的核心算法非常简单，就是一个公式：∑M =0∑ M = M自重 + M 吊装- M变幅油缸 - M卷扬 = 0在这个计算模型里面，已知的变量有：支点，吊臂自重，起重机设计结构参数，其余都是未知变量。

未知变量可以通过用传感器测量与计算得出，其中：油缸的压力 = 油压 (p) x 活塞的面积 (A)通过用油压传感器测量油压，活塞面积看看图纸就知道了。

起重机力矩限制器的调试力矩限制器是大型起重机械必须配置的重要安全装置。

力矩限制器能够对起重载荷进行实时监测，并对不安全操作进行控制。

当起重载荷超过起重机所能承受的载荷即出现“过载荷”情况时，它会给起重机操作者发出警告，并且输出相应的信号以限制起重机的不安全动作。

正因为力矩限制器具有上述安全功能和作用，每台机器出厂之前都要对它进行参数标定和载荷检测，检测结果必须符合国家标准的有关规定，自动停止型限制器的综合误差值不应超过±5%。

现以YTQU160型履带式起重机上配置的FTQ型力矩限制器为例，简要介绍其调试过程。

1.输入基本参数履带式起重机的基本参数主要有臂架长度、吊钩质量和倍率等。

其中臂架长度决定了相应工作幅度下的载荷，而吊钩质量和倍率则直接影响了载荷的基准值和单绳的最大拉力。

在起重机的臂架、钢丝绳及吊钩完全组装完成后，起重机的基本参数就已经确定。

此时需要首先检查拉力传感器和角度传感器是否连接完好，然后给力矩限制器接通电源，在显示屏主界面按下F2即进入“工况选择”界面。

此界面包括工况号、主钩倍率、主钩质量、副钩倍率、副钩质量等栏目。

光标在“工况号”一栏闪动，通过按↑（F4）或↓（F5）选择此时的工况号，在屏幕上即显示当前的臂架长度，当与实际一致时，可按F6保存工况号。

按↑↓（F2）光标可以上、下移动，分别对“主钩倍率”和“主钩质量”进行选择并且保存参数，然后可按照相同步骤进行副钩参数的选择（按键操作参考附图）。

在起重机实际使用过程中，其臂架、吊钩等的组合模式及上述任何一项参数发生变化时，都需要重新调整参数并且保存。

2.标定角度角度的标定主要是用来标定起重机的工作幅度。

虽然角度传感器都是以水平地面为基准实时检测当前的臂架角，但是因为制造过程中的微小偏差，如果不进行标定就有可能影响检测精度，所以需要对每台机器进行单独标定。

角度的标定方法是：将整机停放在水平地面上，将臂架起升到与水平地面大约30°角的位置，力矩限制器进入到“角度标定”界面（见附图）；此界面包括小角度标定、大角度标定等栏目。

力矩限制器是塔式起重机最重要的超载保护装置。

塔式起重机作业条件恶劣，时常拆装转场、流动性大，这就要求塔式起重机力矩限制器具备坚固耐用、维护简单、利于调整的特点，因而，产品以机械型为主。

国家标准的《起重机超载保护装置安全技术规范》(GBl2602)、《塔式起重机技术条件》(GB／T9462)对起重力矩限制器的功能、技术要求、试验方法都有相应规定，也是检验的依据。

一、基本概念1．综合误差综合误差是指力矩限制器安装在起重机上，进行实际使用的情况下，动作点偏离设定点的相对误差。

综合误差＝[ (动作点-设定)/设定点]×100％机械型力矩限制器的综合误差不应超过±8％，有些人把综合误差理解为动作点相对于额定起重量的偏差，这是不正确的。

在误差理论上，误差是指测量值与设定值的偏差。

就力矩限制器而言，设定值是产品的设定点，而设定点不一定都调整在100％的额定起重量上。

2．动作点在装机条件下，动作点是指由于力矩限制器的超载保护作用，塔式起重机停止向不安全方向动作时实际断电点。

3．设定点设定点是指力矩限制器标定的动作点，GBl2602规定：(1)设定点应使起重机能吊运额定载荷，不降低起重机原有的起重能力。

(2)设定点要考虑产品的综合误差，使之在任何情况下产品的动作点都不大于110％的额定起重量。

(3)设定点宜调整在100％～105％的额定起重量之间。

根据塔式起重机对力矩限制器的要求，应将设定点调整在100％~102％的额定起重量之间。

二、检验要求及方法1．选择测试点测试点的选择，主要依据塔式起重机起重特性曲线、性能和保护范围。

起重特性曲线由两部分组成，图1中AB段为强度曲线，BC段为稳定曲线。

塔式起重机同时使用力矩限制器和起重量限制器，力矩限制器对BC段曲线实施保护，起重量限制器对AB段曲线实施保护，应分别进行检验。

对力矩限制器的检验，应在BC段曲线上选择测试点。

一些力矩限制器还有限速保护功能，应根据性能制定检验方案。

力矩限制器间距计算公式力矩限制器是一种用于限制机械设备扭矩的装置，它可以保护设备不受过载的影响。

在工程设计中，力矩限制器的间距计算是非常重要的，它直接影响到设备的安全性和稳定性。

本文将介绍力矩限制器间距计算的公式以及相关的工程应用。

力矩限制器间距计算公式可以通过以下公式来表示：\[ S = K \times T \]其中，S表示力矩限制器的间距，K表示间距系数，T表示扭矩。

在实际工程中，间距系数K的取值通常是由相关的标准或者经验值确定的。

扭矩T的计算需要考虑到设备的工作条件、负载情况以及安全系数等因素。

在进行力矩限制器间距计算时，需要首先确定设备的扭矩T。

扭矩是指物体在受到力矩作用时所产生的旋转效应，它可以通过以下公式来计算：\[ T = F \times r \]其中，F表示受力，r表示力臂。

受力F可以通过实际测量或者计算得到，力臂r是指受力点到旋转轴的距离。

在实际工程中，通常需要考虑到多种工况下的扭矩情况，以确保力矩限制器的有效性。

确定了扭矩T之后，就可以根据间距系数K来计算力矩限制器的间距S。

间距系数K通常是根据相关的标准或者经验值确定的，它可以考虑到设备的结构、材料、工作条件等因素。

在实际工程中，通常需要根据具体情况对间距系数K进行修正，以确保力矩限制器的有效性。

力矩限制器的间距计算在工程设计中具有重要的意义。

合理的间距计算可以保证设备在受到外部扭矩作用时能够有效地限制扭矩的传递，从而保护设备不受过载的影响。

同时，间距计算还可以考虑到设备的安全性和稳定性，确保设备在工作过程中不会出现意外事故。

在实际工程中，力矩限制器的间距计算需要考虑到多种因素，包括设备的工作条件、负载情况、安全系数等。

在进行间距计算时，需要根据具体情况确定扭矩T 和间距系数K的数值，以确保力矩限制器的有效性。

同时，间距计算还需要考虑到设备的结构、材料等因素，以确保力矩限制器的安全性和稳定性。

总之，力矩限制器间距计算是工程设计中非常重要的一部分。

WTL-A200型Model WTL-A200力矩限制器Torque Limiter使用说明书Manual目录1.使用安全须知Safety Tips (3)2.主要技术参数Technical Specifications (3)3.系统构成System Composition (4)4.力矩限制器的安装Torque Limiter Installation (7)5.电源线及控制线的接法Power Cord and Pilot Control Line Connection (15)6.仪表调试说明Instrument Commissioning Instructions (15)7.仪表维护及常见故障处理Instrument Maintenance and Settlement of Common Faults (22)8.产品保证及服务体系Guarantees and Services (23)阅读、使用须知在安装、使用本套力矩限制器之前，请仔细阅读本使用说明书，充分理解各章节内容的含义，正确进行相关操作。

本说明书的内容如有更改，恕不另行通知。

宜昌微特电子设备有限责任公司不对本资料进行任何形式的担保，包括但不限于商业性的或为了某种特殊目的而作的含蓄说明。

Prior to installation and operation,please read the Manual thoroughly to get sufficient understanding about the content in each section so as to ensure correct processing and operating.WTAU is not obliged to notify users of its products of any changes to the content of the Manual. It does not offer any guarantees for the materials in the Manual in any means whatsoever as well, including but not limited to commercial guarantees or implicit directions for special purposes.如在使用过程中有任何疑问可直接电话与我公司技术支持人员沟通，由于说明书可能存在的印刷或排版错误而引起的不良后果本公司不承担责任。

起重机力矩限制器工作原理嘿，你有没有见过那些庞然大物——起重机？它们就像钢铁巨人一样，轻松地把重物举到高空。

但是你知道吗，在这背后有一个非常重要的小助手，那就是力矩限制器。

今天呀，我就来给你讲讲它的工作原理。

我有个朋友叫小李，他是在建筑工地上开起重机的。

有一次我去工地找他，就看到那起重机高高地吊起一大捆钢筋。

我当时就特别好奇，这么重的东西，怎么就能保证它不会出危险呢？小李就笑着跟我说：“这多亏了力矩限制器呢。

”我就更纳闷了，这力矩限制器到底是个啥神奇的东西啊？其实啊，力矩限制器就像是起重机的“安全小管家”。

起重机在工作的时候，有两个非常关键的因素，一个是起重量，另一个就是幅度。

这就好比我们人拿东西，东西重不重是一方面，你伸手够这个东西的距离也是一方面。

要是东西太重，你还伸得特别远，那肯定容易摔倒。

起重机也是一样的道理。

那力矩限制器是怎么知道这些情况的呢？它里面有很多传感器呢。

这些传感器就像小侦察兵一样。

比如说，有测量起重量的传感器，这个传感器安装在起重机的起升机构上。

当起重机吊起东西的时候，这个传感器就能感觉到重量。

还有测量幅度的传感器，这个幅度传感器啊，它能知道起重机吊臂伸出去的长度和角度。

这两个传感器就像两只眼睛，时刻盯着起重机的工作状态。

我记得有次小李跟我说，他们工地有个新来的工人，不太懂起重机的操作。

有一回，他在吊一个比较重的混凝土预制块的时候，没太注意幅度，就把吊臂伸得特别长。

这时候，力矩限制器就开始发挥作用了。

它通过传感器得到了重量和幅度的数据，然后就开始计算。

它计算什么呢？它计算当前的力矩。

力矩这个东西啊，就像是一种综合的力量衡量。

就好像我们在跷跷板上，一边是重量，一边是距离，这两者结合起来的效果就是力矩。

当力矩限制器算出这个力矩之后呢，它就会和预先设定好的安全力矩值进行比较。

这就好比我们心里有个标准，要是超过这个标准，那就不行了。

如果计算出来的力矩超过了安全值，那力矩限制器可不会坐视不管。

力矩限制器简介力矩限制器是一种保证起重机安全作业的超载保护装置，是起重机最主要的安全保护装置。

它名称较多：日本称之为全自动力矩限制器（Automatic Moment Limiter），欧洲国家称之为安全负荷指示器/限制器（Safeload Indicator/Limiter），美国称之为超负荷报警装置（Qverload Warning Device），但国内一般习惯称之为“力矩限制器” 。

国标《GB12602–2009》又称之为 “额定起重量（力矩）限制器” 。

这种安全装置不仅能有效控制起重机不超过稳定力矩，还可以对吊臂、回转支承等结构件的强度进行保护。

起重机在作业过程中，由于吊臂、钢丝绳、回转支承等强度限制和支腿跨度、配重等整体稳定性的原因，在超载工作时就有可能出现臂架等结构件的断裂或整车倾翻等危险情况。

如果起重机安装了力矩限制器，就可以避免由于操作人员一时的操作失误而造成人身伤亡和起重机严重损伤等重大事故，从而达到安全保护的目的。

所以国标《GB 6067.1-2010起重机械安全规程》明确规定额定起重量随幅度变化的起重机必须安装力矩限制器。

力矩限制器装置是典型的机电一体化产品。

一般由（1）吊臂长度检测器（2）吊臂角度检测器（3）负荷检测器（4）力矩限制器主体﹙中央数据处理装置﹚四大部分组成。

力矩限制器主体通过对吊臂长度、吊臂角度、负荷油压传感器模拟信号的检测和对工况设置选择等开关信号的采集后，结合起重机的性能曲线和工作状况进行数据处理。

当起重机处于危险工作状况时，力矩限制器装置会为操作人员提供声、光报警，并使卸荷保护装置强制停止向危险方向的操作。

使起重机在工作时始终处于力矩限制器装置的安全监控中，从而达到安全保护的目的。

力矩限制器工作原理与功能结构力矩限制器（torque limiter）是一种用于保护机械设备和传动系统的装置，它的作用是在传动系统中限制或扭矩超载时，阻止能量传递并保护设备免受损坏。

力矩限制器主要由几个关键部分组成，包括拨碰体、摆杆、螺旋弹簧、活塞、离合片和轴承等。

力矩限制器的工作原理是基于离合原理和摩擦力的原理。

当传动系统传递的扭矩超过设定的阈值时，力矩限制器会通过一些机械装置来解开或分离传动元件。

其中最常见的机械装置是离合片，它由金属或合成材料制成，可以在不同扭矩水平下产生摩擦力。

当传动扭矩超过限制时，摩擦力会阻碍离合片的旋转，从而分离传动元件，阻断能量传递，保护设备免受损坏。

1.壳体：力矩限制器的外壳，用于保护内部零部件，并提供安装和固定力矩限制器的位置。

2.轴承：用于支承传动轴和其他旋转部件，减少摩擦和磨损。

3.拨碰体：通过各种机制来感应和记录扭矩传递情况，一旦扭矩超过设定值，就会触发力矩限制器的功能。

4.摆杆：与拨碰体相连的可移动杆件，当扭矩超载时，摆杆会移动并触发力矩限制器的反应。

5.螺旋弹簧：连接摆杆和活塞的弹簧，用于保持活塞的位置和恢复力，当扭矩超载时，螺旋弹簧会受到力矩的作用，使摆杆和活塞移动。

6.活塞：连接摆杆和离合片的杆件，当扭矩超载时，活塞会受到螺旋弹簧的作用，从而改变离合片之间的接触状态。

7.离合片：通过摩擦力来连接和分离传动元件，当扭矩超载时，离合片会靠摩擦力来阻碍旋转，从而实现扭矩限制的目的。

当外部扭矩超过限制器设定的扭矩时，拨碰体和摆杆的匹配接触会受到外力的影响而断裂，摆杆会带动活塞和离合片移动，从而改变传动系统的联动状态，限制扭矩传递，保护设备。

当扭矩降低到正常范围时，摆杆和活塞则会恢复原位，离合片重新接触并传递扭矩。

总体而言，力矩限制器的工作原理和功能结构使其成为机械设备和传动系统中一种重要的保护装置。

它可以帮助防止扭矩过载或意外负载引起的损坏，延长设备的使用寿命并提高设备的运行效率。

塔吊力矩限制器检查标准
1.安装力矩限制器后，当发生重量超重或作业半径过大,而导致力矩超过该塔吊的技术性能时，即自动切断起升或变幅动力源,并发出报警信号，防止发生事故。

2.目前力矩限制器有两种,一种是电子型，另一种是机械型。

电子型在显示上可以同时读到力矩、作业半径及重量数据，当接近塔吊的允许力矩时,有预警信号、使用方便,但是受作业条件影响大,可靠度差，易损坏、维修不便；机械型无显示装置也无预警信号,但工作可靠，比较适应现场施工作业条件,结构简单损坏率低。

3.塔吊在转换场地重新组装、变换倍率及改变起重臂长度时，都必须调整力矩限制器，电子型的超载报警点也必须以实际作业半径和实际重量试吊重新进行标定。

对小车变幅的塔吊，选用机械型力矩限制器时，必须和该塔吊相适应，（应选择同一种厂型）。

4.装有机械型力矩限制器的动臂变幅式塔吊，在每次变幅后，必须及时对超载限位的吨位,按照作业半径的允许载荷进行调整。

5.进行安全检查时，若无条件测试力矩限制器的可靠性,可对该机安装后进行的试运转记录进行检查,确认该机当时对力矩限制器的测试结果符合要求，和力矩限制器系统综合精度满足±5%的规定。

6.超载限制器（起升载荷限制器）。

按照规定有的塔吊机型同时装有超载限制器。

当荷载达到额定起重量的90%时,发出报警信号；当起重量超过额定起重量时,应切断上升方向的电源,机构可作下降方向运动。

进行安全检查时,应同时进行试验确认。
