线损理论计算分析报告1. 引言本文档旨在进行线损理论计算分析,通过对电力系统中的线损进行细致的计算和分析,帮助我们理解和优化电力系统的运行效率。
本报告将从以下几个方面进行讨论:线损的概念和原因、线损计算的基本原理、线损率的计算方法、线损分析的实际应用等。
2. 线损的概念和原因线损是指在输电过程中,电能由发电厂输送到用户端过程中的能量损耗。
导致线损的原因主要有以下几个方面:1.电阻损耗:导线的电阻会导致电能转化为热能而损耗。
2.电感损耗:电感元件会因为电流的变化而有能量的损耗。
3.电容损耗:电容元件会因为电流的变化而有能量的损耗。
4.空载损耗:导线在运行过程中会产生磁场,造成能量的损耗。
3. 线损计算的基本原理线损计算是通过对电力系统的电能损耗进行量化分析,得出线损率和线损量的计算结果。
其基本原理包括以下几个步骤:1.收集数据:需要收集包括电压、电流、功率因数、导线长度等相关数据。
2.计算总输入功率和总输出功率:根据收集到的数据,计算总输入功率和总输出功率。
3.计算线损量:通过总输入功率减去总输出功率,得到线损量。
4.计算线损率:将线损量除以总输入功率,并乘以100,得到线损率。
4. 线损率的计算方法线损率的计算方法主要有下面几种:1.直接法:通过测量电压和电流的方法,直接计算线损率。
2.比较法:将某一段电缆与一段相同规格的参考电缆连接起来,通过测量两段电缆的电压和电流,计算线损率。
3.统计法:通过对电力系统中多个相似的线路进行抽样调查,得出线损率的统计结果。
5. 线损分析的实际应用线损分析在电力系统中具有重要的应用价值,主要体现在以下几个方面:1.节约成本:通过对线损进行分析,可以找出电力系统中能量损耗的主要原因,从而优化系统运行,降低线损率,减少电力损耗,实现节约成本的目的。
2.提高供电质量:线损率的高低直接影响到供电质量,通过分析线损情况,可以及时发现并解决电网中的问题,提高供电质量和可靠性。
线损计算方法线损理论计算是降损节能,加强线损管理的一项重要的技术管理手段。
通过理论计算可发现电能损失在电网中分布规律,通过计算分析能够暴露出管理和技术上的问题,对降损工作提供理论和技术依据,能够使降损工作抓住重点,提高节能降损的效益,使线损管理更加科学。
所以在电网的建设改造过程以及正常管理中要经常进行线损理论计算。
线损理论计算是项繁琐复杂的工作,特别是配电线路和低压线路由于分支线多、负荷量大、数据多、情况复杂,这项工作难度更大。
线损理论计算的方法很多,各有特点,精度也不同。
这里介绍计算比较简单、精度比较高的方法。
理论线损计算的概念1.输电线路损耗当负荷电流通过线路时,在线路电阻上会产生功率损耗。
(1)单一线路有功功率损失计算公式为△P=I2R式中△P--损失功率,W;I--负荷电流,A;R--导线电阻,Ω(2)三相电力线路线路有功损失为△P=△PA十△PB十△PC=3I2R(3)温度对导线电阻的影响:导线电阻R不是恒定的,在电源频率一定的情况下,其阻值随导线温度的变化而变化。
铜铝导线电阻温度系数为a=0.004。
在有关的技术手册中给出的是20℃时的导线单位长度电阻值。
但实际运行的电力线路周围的环境温度是变化的;另外;负载电流通过导线电阻时发热又使导线温度升高,所以导线中的实际电阻值,随环境、温度和负荷电流的变化而变化。
为了减化计算,通常把导线电阴分为三个分量考虑: 1)基本电阻20℃时的导线电阻值R20为R20=RL式中R--电线电阻率,Ω/km,;L--导线长度,km。
2)温度附加电阻Rt为Rt=a(tP-20)R20式中a--导线温度系数,铜、铝导线a=0.004;tP--平均环境温度,℃。
3)负载电流附加电阻Rl为Rl= R204)线路实际电阻为R=R20+Rt+Rl(4)线路电压降△U为△U=U1-U2=LZ2.配电变压器损耗(简称变损)功率△PB配电变压器分为铁损(空载损耗)和铜损(负载损耗)两部分。
线损计算方法(总3页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除线损计算方法线损理论计算是降损节能,加强线损管理的一项重要的技术管理手段。
通过理论计算可发现电能损失在电网中分布规律,通过计算分析能够暴露出管理和技术上的问题,对降损工作提供理论和技术依据,能够使降损工作抓住重点,提高节能降损的效益,使线损管理更加科学。
所以在电网的建设改造过程以及正常管理中要经常进行线损理论计算。
线损理论计算是项繁琐复杂的工作,特别是配电线路和低压线路由于分支线多、负荷量大、数据多、情况复杂,这项工作难度更大。
线损理论计算的方法很多,各有特点,精度也不同。
这里介绍计算比较简单、精度比较高的方法。
理论线损计算的概念1.输电线路损耗当负荷电流通过线路时,在线路电阻上会产生功率损耗。
(1)单一线路有功功率损失计算公式为△P=I2R式中△P--损失功率,W;I--负荷电流,A;R--导线电阻,Ω(2)三相电力线路线路有功损失为△P=△PA十△PB十△PC=3I2R(3)温度对导线电阻的影响:导线电阻R不是恒定的,在电源频率一定的情况下,其阻值随导线温度的变化而变化。
铜铝导线电阻温度系数为a=0.004。
在有关的技术手册中给出的是20℃时的导线单位长度电阻值。
但实际运行的电力线路周围的环境温度是变化的;另外;负载电流通过导线电阻时发热又使导线温度升高,所以导线中的实际电阻值,随环境、温度和负荷电流的变化而变化。
为了减化计算,通常把导线电阴分为三个分量考虑: 1)基本电阻20℃时的导线电阻值R20为R20=RL式中R--电线电阻率,Ω/km,; L--导线长度,km。
2)温度附加电阻Rt为Rt=a(tP-20)R20式中a--导线温度系数,铜、铝导线a=0.004;tP--平均环境温度,℃。
3)负载电流附加电阻Rl为Rl= R204)线路实际电阻为R=R20+Rt+Rl(4)线路电压降△U为△U=U1-U2=LZ2.配电变压器损耗(简称变损)功率△PB配电变压器分为铁损(空载损耗)和铜损(负载损耗)两部分。
线损分析报告定稿一、引言线损是指电力输送过程中损耗的电能,是电能损耗中的一个重要指标。
线损率的高低直接影响着电力系统的安全、经济运行。
因此,对线损进行全面的分析和定期的评估非常重要。
本报告对某电力公司的线损进行了分析,并提出了相应的改进措施。
二、线损分析方法1.线损率计算线损率是指单位时间内根据线损而减少的电能与送出的电能之比,通常以百分比表示。
线损率的计算公式为:线损率=(线损电量÷供出电量)× 100%。
本报告通过对公司各个时期的供出电量和线损电量进行统计和计算,得出了对应时期的线损率。
2.线损分类统计根据线损的性质和发生原因,将线损分为技术线损和非技术线损两类。
技术线损主要包括导线电阻、电力变压器铜损和铁损等,可以通过技术手段进行控制和改进。
非技术线损主要包括偷电、违约用电、非法操作等,需要通过加强监管和改善管理来减少。
三、线损分析结果根据对某电力公司过去一年各个时期的线损数据分析,得出以下结果:1.线损率总体呈上升趋势在过去一年中,某电力公司的线损率总体呈上升趋势。
这主要是由于非技术线损的增加,如偷电和违约用电现象的增多。
通过对线损率的分析,可以看出公司存在一定的管理漏洞和监管不力的问题。
2.技术线损较高分析结果还显示,某电力公司的技术线损较高,占总线损的比例较大。
这主要是由于电力设备老化、配电线路过长等原因导致的。
针对这一问题,公司可以加强电力设备的维护和升级,以减少技术线损。
3.线损分布不均衡线损分布不均衡是另一个需要关注的问题。
某电力公司的线损主要集中在某些地区和供电时间段较长的时期。
这可能是由于线路老化、负荷过重等原因导致的。
公司可以通过优化供电线路和调整负荷分布,来改善线损分布不均衡的问题。
四、改进措施建议根据线损分析的结果,本报告提出以下改进措施建议,以减少线损并提高电力系统的运行效率:1.加强监管和管理公司应加强对非技术线损的监管,建立完善的偷电和违约用电的防范和监测机制。
线损理论计算方法线损理论计算是降损节能,加强线损管理的一项重要的技术管理手段。
通过理论计算可发现电能损失在电网中分布规律,通过计算分析能够暴露出管理和技术上的问题,对降损工作提供理论和技术依据,能够使降损工作抓住重点,提高节能降损的效益,使线损管理更加科学。
所以在电网的建设改造过程以及正常管理中要经常进行线损理论计算。
线损理论计算是项繁琐复杂的工作,特别是配电线路和低压线路由于分支线多、负荷量大、数据多、情况复杂,这项工作难度更大。
线损理论计算的方法很多,各有特点,精度也不同。
这里介绍计算比较简单、精度比较高的方法。
理论线损计算的概念1.输电线路损耗当负荷电流通过线路时,在线路电阻上会产生功率损耗。
(1)单一线路有功功率损失计算公式为△P=I2R式中△P--损失功率,W;I--负荷电流,A;R--导线电阻,Ω(2)三相电力线路线路有功损失为△P=△PA十△PB十△PC=3I2R(3)温度对导线电阻的影响:导线电阻R不是恒定的,在电源频率一定的情况下,其阻值随导线温度的变化而变化。
铜铝导线电阻温度系数为a=0.004。
在有关的技术手册中给出的是20℃时的导线单位长度电阻值。
但实际运行的电力线路周围的环境温度是变化的;另外;负载电流通过导线电阻时发热又使导线温度升高,所以导线中的实际电阻值,随环境、温度和负荷电流的变化而变化。
为了减化计算,通常把导线电阴分为三个分量考虑:1)基本电阻20℃时的导线电阻值R20为R20=RL式中R--电线电阻率,Ω/km,;L--导线长度,km。
2)温度附加电阻Rt为Rt=a(tP-20)R20式中a--导线温度系数,铜、铝导线a=0.004;tP--平均环境温度,℃。
3)负载电流附加电阻Rl为Rl= R204)线路实际电阻为R=R20+Rt+Rl(4)线路电压降△U为△U=U1-U2=LZ2.配电变压器损耗(简称变损)功率△PB配电变压器分为铁损(空载损耗)和铜损(负载损耗)两部分。

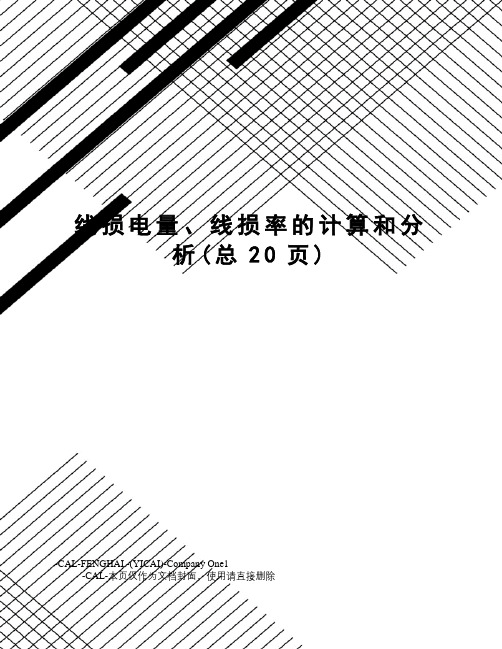

线损电量、线损率的计算和分析(总20页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除线损电量、线损率的计算和分析培训目的:1.了解线损电量和线损率的计算方法。
