笔记本结构详细介绍

笔记本结构
1.笔记本电脑结构：笔记本电脑分为内部结构和外部结构，
外部结构：主要包括显示屏和主机两个部分，主机上又包含了键盘、指点杆、触摸板、电池、光驱、软驱以及各种接口。

2.笔记本电脑的外壳：分为铝镁合金外壳、钛合金外壳、ABS工程塑料外壳、聚碳酸酯外壳和碳纤维外壳。

3.笔记本电脑的接口：可以分为无线接口和有线接口两大类。

有线接口的种类较为丰富，包括USB接口、电源接口、PS/2接口、VGA接口、网卡接口、并口与串口、IEEE 1394接口和PCMCIA接口等。

USB接口
电源接口
PS/2接口VGA接口
网卡接口并口与串口
IEEE 1394
PCMCIA接口
4.笔记本电脑常用的电池主要有镍镉电池、镍氢电池、锂离子电池以及燃料电池。

镍镉电池镍氢电池
锂离子电池
燃料电池
5.笔记本电脑的内部结构：主要包括主板、CPU、芯片组、内存、显卡、声卡、硬盘和光驱等。

记本电脑的芯片组主要有南桥芯片和北桥芯片。

笔记本电脑的芯片组主要有南桥芯片和北桥芯片。

6.笔记本电脑的内存：有SDRAM、DDR内存和DDR2内存三类。

但是占据市场主流地位的还是DDR内存和DDR2内存。

7.笔记本电脑光驱：大致可分为CD-ROM光驱、DVD光驱、COMBO光驱和DVD刻录机等。

8主板上的各种插槽/插座：是连接各种部件的纽带，主要有CPU插槽、内存插槽、PCI 插槽和PCI-Express插槽。

9.笔记本电脑的硬盘接口类型：还可以分为PATA接口、IDE接口和SATA接口。

笔记本电脑的结构设计与制造技术随着科技的发展，人们的生活水平也逐渐提高。

笔记本电脑作为我们日常生活中必不可少的一部分，已成为人们工作、学习、娱乐不可或缺的工具之一。

其轻便、易携带的特点，为用户带来了大大的便利。

作为笔记本电脑的使用者，你是否关注过它的结构设计和制造技术呢？一、笔记本电脑的结构设计1.外观设计笔记本电脑的外观设计是制造商一个重要的考虑因素。

各家品牌的笔记本外形各不相同，但外观美观、符合人体工学、体积小巧、广泛的可移动性、加强的设计和保护工艺等，都是用户普遍满意的外观设计要点。

2.内部结构笔记本电脑的内部结构又称作笔记本电脑的配件结构。

不同厂家因生产能力、产品定位、市场需求等因素不同，采用的处理器、主板、内存、显卡、硬盘、加速器等各种配件的选择和配置方案各不相同。

所以，内部结构及各部件的设计须要考虑不同厂家对产品定位和市场需求的考虑，以满足用户的不同需求，同时也为制造商提供差异化的产品组合。

3.散热设计笔记本电脑集成了众多的高性能部件，如CPU、GPU和其他芯片。

这些部件释放出的大量热量，其散热问题一度是笔记本电脑工程师的头疼之事。

为解决这一问题，策略多样。

例如喜欢超薄的厂家，会采用铜片和热管散热设计，并用通风口进行热量输出。

其他清热方案包括水冷散热，蒸气腔的使用等。

二、笔记本电脑的制造技术1.屏幕制造笔记本电脑的屏幕制造工艺非常重要。

笔记本电脑屏幕的显示效果和观感效果，极大地影响到用户的使用体验。

在屏幕制造方面，笔记本电脑业界采用的技术主要是OLED和LCD。

其中，OLED技术能够更好地还原颜色和光影效果，而LCD技术则具有较高的颜色还原度，但其价格和成本相对较高。

2.电池制造笔记本电脑的电池质量直接影响其使用时间和款式。

在电池制造方面，笔记本电脑业界采用的技术主要是锂离子电池技术，其安全性好，能量密度高，易于维护等特点，受到大家的青睐。

3.材料选择在制造笔记本电脑时，材料的选择非常重要。

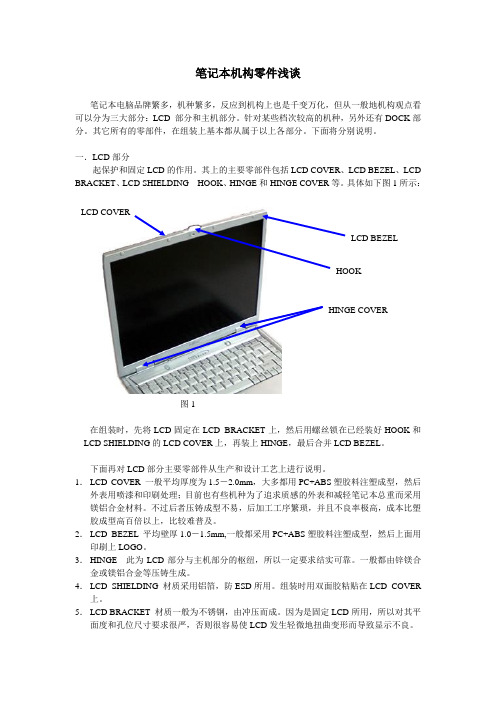

笔记本机构零件浅谈笔记本电脑品牌繁多，机种繁多，反应到机构上也是千变万化，但从一般地机构观点看可以分为三大部分：LCD 部分和主机部分。

针对某些档次较高的机种，另外还有DOCK部分。

其它所有的零部件，在组装上基本都从属于以上各部分。

下面将分别说明。

一．LCD部分起保护和固定LCD的作用。

其上的主要零部件包括LCD COVER、LCD BEZEL、LCD BRACKET、LCD SHIELDING HOOK、HINGE和HINGE COVER等。

具体如下图1所示：LCD COVERLCD BEZELHOOKHINGE COVER图1在组装时，先将LCD固定在LCD BRACKET上，然后用螺丝锁在已经装好HOOK和LCD SHIELDING的LCD COVER上，再装上HINGE，最后合并LCD BEZEL。

下面再对LCD部分主要零部件从生产和设计工艺上进行说明。

1．LCD COVER 一般平均厚度为1.5－2.0mm，大多都用PC+ABS塑胶料注塑成型，然后外表用喷漆和印刷处理；目前也有些机种为了追求质感的外表和减轻笔记本总重而采用镁铝合金材料。

不过后者压铸成型不易，后加工工序繁琐，并且不良率极高，成本比塑胶成型高百倍以上，比较难普及。

2．LCD BEZEL 平均壁厚1.0－1.5mm,一般都采用PC+ABS塑胶料注塑成型，然后上面用印刷上LOGO。

3．HINGE 此为LCD部分与主机部分的枢纽，所以一定要求结实可靠。

一般都由锌镁合金或镁铝合金等压铸生成。

4．LCD SHIELDING 材质采用铝箔，防ESD所用。

组装时用双面胶粘贴在LCD COVER 上。

5．LCD BRACKET 材质一般为不锈钢，由冲压而成。

因为是固定LCD所用，所以对其平面度和孔位尺寸要求很严，否则很容易使LCD发生轻微地扭曲变形而导致显示不良。

下面再从组装上将LCD 部分最值得注意的部分加以说明:1． HOOK 滑动不顺畅，导致LCD 部分与主机合并后极易打开，此为经常性发生的问题。

macbook底部a开头摘要：一、MacBook底部A开头的介绍二、MacBook底部A开头的结构与功能三、MacBook底部A开头的拆卸与清洁四、MacBook底部A开头的保养建议正文：MacBook是一款广受欢迎的苹果笔记本电脑，其精美的设计和出色的性能深受用户喜爱。

然而，很多用户可能并不了解MacBook底部A开头是什么。

本文将为您详细介绍MacBook底部A开头的相关知识。

首先，我们要了解MacBook底部A开头是什么。

实际上，MacBook底部A开头是苹果公司设计的一种独特结构，位于笔记本底部，起到固定和保护内部元件的作用。

A开头的结构由铝合金材料制成，与底盖采用一体式设计，使得整个底部结构更为坚固。

接下来，我们来了解一下MacBook底部A开头的结构与功能。

A开头结构主要由两个部分组成：A壳和B壳。

A壳与B壳之间设有缓冲垫，可以在一定程度上吸收外力，保护内部元件不受损伤。

此外，A开头结构上还设有一系列螺丝孔，方便用户拆卸和维修。

那么，如何拆卸和清洁MacBook底部A开头呢？首先，需要准备好相应的工具，如螺丝刀和撬棒。

接着，用螺丝刀拧下A开头上的固定螺丝，然后用撬棒轻轻翘起A开头，将其与底盖分离。

此时，可以观察A开头的内部情况，并进行清洁。

注意，在拆卸和清洁过程中，要小心轻放，避免对内部元件造成损坏。

最后，我们来谈谈MacBook底部A开头的保养建议。

首先，要定期检查A开头结构，确保其紧固，防止因松动导致内部元件受损。

其次，注意不要在A开头附近放置重物，以免对其造成压力。

此外，如果发现A开头有异常情况，如变形、裂纹等，应及时送修，以免造成更严重的损坏。

总之，MacBook底部A开头是一个既美观又实用的设计，了解其结构与功能，并做好日常保养，有助于延长MacBook的使用寿命。

笔记本电脑内部结构分析与优化笔记本电脑作为现代人生活中必不可少的电子设备之一，其内部结构也是我们需要了解的一个方面。

本文将分析笔记本电脑内部的组成部分，并提出优化建议，使我们更好地了解笔记本电脑并提高其性能。

一、 CPUCPU是笔记本电脑的核心处理器，其性能直接影响到电脑的速度和运行效率。

大部分的笔记本电脑使用Intel和AMD两个品牌的处理器，其中Intel的处理器主流的是i系列，而AMD则是Ryzen系列。

对于CPU的优化，我们可以从两个方面入手。

首先是保持CPU的正常工作状态。

CPU的正常工作需要保持稳定的温度和电压，因此我们可以通过清洁散热器、定期更换散热胶以及设置CPU降温软件等方式来调整CPU的温度。

其次是为CPU 提供充足的供电，这需要使用稳定的电源，并避免过度的CPU超频。

二、内存内存是电脑用来存储和访问数据的“工作区”，其容量和速度对电脑的性能也有很大的影响。

现在大多数笔记本电脑都使用DDR4内存，通常配有4GB、8GB或16GB的内存容量。

为了优化内存，我们可以考虑更换内存条或增加内存容量，并通过软件来监控内存使用情况，并关闭浪费内存的程序或进程。

三、硬盘笔记本电脑的硬盘是存储数据的重要位置，其读取速度也在很大程度上决定电脑运行的速度。

目前，笔记本电脑的硬盘主要有机械硬盘和固态硬盘两种，在固态硬盘上存储数据速度是机械硬盘的数倍。

对于笔记本电脑硬盘的优化，我们可以选择更换固态硬盘，这将大大减少电脑的开机速度和程序启动速度。

此外，我们建议对硬盘进行定期的清理和优化，以免因文件碎片或垃圾文件的堆积而影响硬盘的读取速度。

四、显卡现代笔记本电脑的显卡主要分为集成显卡和独立显卡两种类型。

集成显卡通常具有较低的性能和功耗，而独立显卡则通常具有更高的性能但比较耗电。

优化显卡的方法是选择适合我们需求的显卡型号，并调整显卡驱动程序的设置，以获得更好的画质和更快的响应速度。

总之，笔记本电脑是一个复杂的机器，其性能受内部结构的多个因素影响。

笔记本构造是怎样的笔记本电脑内部结构不同于台式机，受机体大小以及组件搭配上的不同，其结构都会有很大的差异，即使在同一个品牌同一个系列里面，都会因为结构上的改进也有所差别。

这里，我们分析笔记本电脑主机里面几个主要的硬件，从消费使用的角度来看待各种结构设计的特点。

笔记本构造是怎样的?处理器首先，我们从CPU的封装说起。

主要是看一下笔记本的CPU有哪些封装，因为每一种封装都会有不同的集成到主板上的方式，这往往能决定一个本子的整体厚度。

先我们介绍一下历来有过的一些封装，然后再来看看现在一些迅驰会采用几种封装，在介绍CPU封装的同时，你还可以看一下CPU的集成到主板上的方式：1、TCP封装这种封装多用在MMX处理器，也是早期的一种封装，采用这种封装的MMX处理器产生的热量并不是很大，所以笔记本电脑里面，一般不会采用风扇来进行散热，单独使用一块散热金属块。

超薄笔记本电脑采用这种封装的处理器比较多，像我们拆解过的一台SONY R505TR的处理器就是这种封装。

2、BGA封装BGA封装我们可能听得比较多的，有过笔记本维修的朋友你一定会听到JS说哪个芯片坏了，要做BGA拆封……然后维修价格就会比较高。

因为拆除这类BGA封闭的芯片需要用到专门的设备，而且有一个成功率在里面。

这种封装的处理器有Celeron与Pentium III。

3、 Mobile Module封装另外还有一种类型的：这种模块式的封装，在前面几种处理器都有采用，MMX、Pentium2、Celeron、Pentium3处理都有采用这种封装，多用在全内置的机型里面，因为独立出模块出来，可以叠加在主板之上，减少水平上的尺寸，另外可以简约主板上的设计。

模块化的封装以上两种类型只是其连接到主板的接口上的不同，一种为卡口插座，后面一种为针脚插座。

4、 Mini-Cartridge封装这种封装比较少见，只有在Pentium II处理器有采用过，多用在12寸的全内置内型里面。

笔录本电脑的整机构造笔录本电脑的整体设计特别紧凑，它将 LCD(液晶显示屏 ) 、键盘、触摸板以及主机部分所有集成在了一同。

图 3-1 为典型笔录本电脑的构造表示图。

从整体上看 t 键盘、触摸板以及电源开关和状态指示灯都位于主机的表可，LCD和主机部分采纳翻盖式设计，使得整个电脑仿佛一本书同样能够任意“睁开，，和“闭合”。

键盘和触摸板的下边就是笔录本电脑的主机部分，主板、 CPU、内存、硬盘、光驱、软驱等所有的计算机组件基本上都集成在了主机中。

图 3-2 为笔录车电脑的底部构造图。

能够看到，在笔录本电脑的底部设有CPU及散热系统护盖、内存护盖以及硬盘护盖。

这些护盖都有螺钉固定，卸掉相应护盖的螺钉，就能够看到相应的设施。

这是笔录本电脑为方便用户对硬件进行升级或洁净保护而设计的。

因为笔录本电脑能够采纳市电供电和电池供电两种方式，所以．笔录本电脑不单供给有与市电连结的电源插口，并且还供给有电池仓用以安装电池。

往常，电池仓位于笔录本电脑的底部，电池经过电池锁锁紧在电池仓内。

一重点提示—笔录本电脑的品牌、型号不一样，其内部组件的地点也不尽井日同，故底部护盖所对应的设施会有所不一样，护盖的地点也会随对应组件地点的变化而变化。

所以，图 3-2 中所示的硬件及对应护盖的地点也不是独一的，需依据实质机型进行剖析。

往常，整机构造及组件散布在笔录本电脑附加的说明书中都可找到。

3—3 所示笔本的面构。

能够看到，光、、接口、音接口及其余展接口都置在笔本的面。

只管笔本自己的集成度很高 ( 无需接其余即可独立工作 ) ，但了使笔本的整体功能更为完，笔本附有不一样格的接口用以接不一样的。

例如·阿接口能够接阿， USB接口能够接、鼠以及其余 USB，示器接口能够外接示器等。

别的，了使笔本能保持优秀的散，在笔本的周围和底部都有散通孔。

一重点提示一不一样笔本的接口布局各有不一样，接口数目和接口型也不固定。

多新式笔本都已不再附存容量小、速度慢的及接口，比如、串行接口甚至并行接口等。
