光纤传感技术在结构健康监测中的应用技巧随着工业化和城市化的不断发展，结构健康监测已成为保障人们安全的重要手段。
而在结构健康监测领域中，光纤传感技术已经得到广泛应用并取得了显著的成果。
本文将介绍光纤传感技术在结构健康监测中的应用技巧。
一、光纤传感技术的原理光纤传感技术是利用光纤作为传感元件，通过光的传输和传感过程来实现对结构健康状态的监测。
它利用光纤中的光信号与环境参数变化之间的相互作用，通过探测光信号的变化来获得结构物的工作状态和健康程度。
二、光纤传感技术在结构健康监测中的应用1. 光纤光栅传感技术光纤光栅传感技术是一种基于光纤中的光栅结构进行变形和应变监测的方法。
通过在光纤中制造光栅的微弱形变，可以实时监测结构物受力情况，从而判断其健康状态。
该技术具有灵敏度高、分辨率高、抗电磁干扰能力强等优点，已在桥梁、风力发电机塔筒等结构物的健康监测中得到广泛应用。
2. 光纤干涉传感技术光纤干涉传感技术是利用光纤中光的干涉现象进行结构健康监测的方法。
该技术主要包括光纤布拉格光栅传感和光纤干涉仪传感。
通过测量光纤中光信号的相位变化，可以实时监测结构物的形变和位移信息，进而判断结构的健康状况。
光纤干涉传感技术具有精度高、测量范围大、适应环境条件能力强等优点，已广泛应用于建筑物、桥梁、管道等结构物的健康监测中。
3. 光纤拉曼传感技术光纤拉曼传感技术是一种利用光纤中光的拉曼散射现象进行结构健康监测的方法。
通过测量光纤中拉曼光的频移，可以获得结构物的应变信息。
该技术具有非接触式测量、高精度、快速响应等优点，在航空航天、电力设备等领域得到了广泛应用。
三、1. 合理选择光纤传感技术和传感元件。
在选择光纤传感技术和传感元件时，需要根据具体应用场景和监测需求进行综合评估。
不同的光纤传感技术在灵敏度、分辨率、抗干扰能力等方面存在差异，适应不同的结构健康监测需求。
2. 确保光纤传感系统的稳定性和可靠性。
光纤传感系统的稳定性和可靠性对于结构健康监测至关重要。
分布式光纤传感技术的分类一分布式光纤传感监测系统原理光的传播有一种叫做闪射现象。
闪射：当光束通过不均匀媒质时，部分光束将偏离原来方向而分散传播，从侧向也可以看到光的现象，叫做光的散射。
然后光的散射可以分成弹性散射跟非弹性散射。
弹性闪射主要有瑞利散射和米氏散射；非弹性散射包括布里渊散射，拉曼散射，康普顿散射等。
而分布式光纤传感监测系统，是采用不同的散射实现的，有基于拉曼光谱（Raman spectra），布里渊散射，瑞利散射等。
二分布式光纤传感监测系统分类分布式光纤有几种类型，经常看到的有DTS分布式光纤测温、DVS分布式光纤、DAS分布式光纤声波监测系统。
1. DVS防区型是通过划分防区进行监测的，而且当某个位置入侵后不能准确定位到具体位置，只能知道在某个防区，所以划分防区就很重要。
我们一般建议是50m-200m 一个防区，总防区一般为16个以内。
这样就能快速的定位到入侵位置（因为距离比较短）。
主要用在一些建筑的周届安防上，而且安装比较复杂，不能应用于长距离传输，价格不贵，当长距离定位型的DVS 价格降下来后，防区型的DVS慢慢没有优势了。
2. 分布式光纤振动传感系统（DVS）根据振动进行测量的，基于瑞利后向干涉；定位精度，跟监测距离长度是2个比较重要的指标；目前国内领先水平是40km左右,定位精度在5米这样，再高的距离到50KM,60KM，相比于防区型，DVS能够准确的定位出入侵位置，所以定位精度很重要。
目前该系统功能完善，可提供用户需要的功能。
可视化报警显示：提供形象的可视化显示界面，通过图形组态模块将光纤位置映射到图像上，一旦某点发生入侵事故，报警信息直接显示在图像上，形象直观。
振动曲线显示：系统可以实时显示整个光缆的振动信号分布曲线，当某处振动信号应变异常时，通过曲线可以显示该处实时信息分区/ 分级事件报警：提供多种灵活的报警方式，报警参数可以分级、分区域设置。
历史统计分析：提供历史振动数据统计分析功能，包括：a. 某时刻光缆不同位置的振动分布曲线b. 某时段光缆某点的振动变化曲线3. 分布式光纤声波监测系统（DAS）该系统检测声音，原理是基于振动测量；跟DVS的区别是DAS相位解调，能线性还原声音，DVS没有相位调解，无法还原声音；在能源，石油，燃气管道等等场景中开始使用。
光纤传感技术的创新与商业应用随着科技的不断发展和进步，光纤传感技术逐渐走进人们的视野，并在各行各业带来了广泛的应用。
光纤传感技术以其高精度、高灵敏度和高可靠性的特点，成为当前传感领域的重要创新，为商业应用带来了巨大的潜力和机遇。
一、光纤传感技术的基本原理和分类光纤传感技术是基于光纤传输介质的一种传感技术，其基本原理是利用光纤的光学特性来实现对物理量或环境参数的感知和测量。
根据不同的应用需求，光纤传感技术可分为光纤光栅传感技术、拉曼光纤传感技术、布里渊光纤传感技术等多种分类。
1. 光纤光栅传感技术光纤光栅传感技术利用光栅的衍射原理，将光纤中的衍射光束与环境参数或物理量之间的关系转换为光纤光栅衍射特性的变化。
通过监测光栅的弯曲、压力或温度等变化，实现对相关参数的测量和监控。
2. 拉曼光纤传感技术拉曼光纤传感技术是利用拉曼散射效应来实现对物质性质和环境参数的检测。
光纤中的光束经过物质散射后，产生了与物质分子振动和转动有关的散射光，通过测量散射光的频移和强度变化，可以得到物质的成分、浓度以及环境参数的信息。
3. 布里渊光纤传感技术布里渊光纤传感技术是基于布里渊散射原理的一种传感技术。
当光纤受到外界温度、应变等因素的影响时，光纤内部的光子与声子发生相互作用，产生了布里渊散射。
通过监测布里渊散射光的频移和强度变化，可以实现对温度、应变等参数的高精度测量。
二、光纤传感技术在工业领域的应用1. 油气管道监测光纤传感技术可以应用于油气管道的监测和安全防护。
通过在光纤表面涂覆特殊材料或使用光纤光栅传感技术，可以实时监测管道的压力、温度、应变等参数，及时发现异常情况并采取相应的措施，保障管道的安全运行。
2. 环境监测光纤传感技术在环境监测方面也有着广泛的应用。
通过布置光纤传感网络，可以实时监测大气污染、水质污染、土壤湿度等环境参数，提供准确的监测数据，帮助环境监测部门及时了解环境状况，采取相应的环境保护措施。
3. 结构安全监测光纤传感技术被广泛应用于结构安全监测领域。
基于光纤光栅传感技术的隧道锚杆轴力量测技术研究摘要：将光纤光栅测试技术应用于隧道锚杆轴力的量测当中，研究并总结出裸光纤光栅封装方法、光纤光栅用于隧道锚杆轴力的方法、温度补偿方法、测管埋设方法等关键技术。
关键词：隧道工程；监控量测；光线光栅；锚杆轴力；0 引言光纤传感技术是随着近代光纤及通信技术发展而逐步发展起来的一门崭新技术[1]。
与传统的机电传感技术相比，光纤传感技术采用光作为信息的载体，用光纤作为传输信息的介质，因此具有不受电磁干扰、耐久性好、灵敏度高、响应快、体积小、适用温度环境范围大、可复用实现分布式测量等突出的优点，使其测量的对象十分广泛，可应用于许多工程领域[1]～[4]。
目前最常用的光纤传感技术有分布式光纤传感技术与光纤光栅传感技术[5]～[6]。
按照调制方式的不同，分布式光纤传感技术分为两种系统：分布式传光型光纤监测系统；依据信号的性质，该技术可分为：利用后向瑞利散射的传感技术；利用喇曼效应的传感技术；利用布里渊效应的传感技术；利用前向传输模耦合的传感技术。
分布式传感型光纤传感系统或准分布式光纤传感系统和分布式光纤传感系统；光纤总线仅起传光作用，根据寻址方式不同，又可分为时分复用、波分复用、频分复用、偏分复用和空分复用等几类。
其中，时分复用、波分复用和空分复用技术较成熟，复用的点数较多。
而用FBG光纤光栅传感器可组成波分复用分布式光纤传感系统[7]。
利用布里渊效应的分布式光纤传感技术是目前应用较为广泛的测试技术之一[8]。
测量原理为：脉冲光以一定的频率自光纤的一端入射，入射的脉冲光与光纤中的声学声子发生相互作用后产生布里渊散射，其中的背向布里渊散射光沿光纤原路返回到脉冲光的入射端，进入BOTDR的受光部和信号处理单元，经过一系列复杂的信号处理可以得到光纤沿线的布里渊背散光的功率分布。
发生散射的位置至脉冲光的入射端，即至BOTDR的距离Z可以通过计算得到。
之后按照上述的方法按一定间隔改变入射光的频率反复测量，就可以获得光纤上每个采样点的布里渊散射光的频谱图，理论上布里渊背散光谱为洛伦滋形，其峰值功率所对应的频率即是布里渊频移νB。
光纤传感技术在工程结构安全监测中的应用研究引言随着工程结构规模的不断扩大和复杂程度的增加，工程结构的安全监测变得越来越重要。
传统的监测方法通常无法满足对复杂结构下精准监测的需求。
而光纤传感技术的出现为工程结构安全监测提供了全新的解决方案。
本文将对光纤传感技术在工程结构安全监测中的应用进行研究，并探讨其优势和局限性。
一、光纤传感技术的基本原理光纤传感技术是一种将光纤作为传感元件的技术。
通过在光纤中引入一定的光学器件，如布拉格光栅、光纤拉曼散射、光纤布里渊散射等，可以实现对光纤中温度、应变、变形等参数的实时监测。
基于光纤传感技术的工程结构安全监测主要包括光纤布拉格光栅传感、光纤拉曼散射传感和光纤布里渊散射传感三种方式。
二、光纤布拉格光栅传感光纤布拉格光栅传感是最常用的光纤传感技术之一。
通过将光纤中引入布拉格光栅，可以实现对温度和应变的实时监测。
光纤布拉格光栅传感具有灵敏度高、分辨率高、抗干扰性强等优点。
在工程结构安全监测中，可以通过在结构表面或内部布置光纤布拉格光栅传感器，实时监测结构变形、温度变化等情况，并及时预警。
三、光纤拉曼散射传感光纤拉曼散射传感主要基于光纤中的拉曼散射效应。
通过对光纤中散射光谱的分析，可以获取光纤所处位置的温度和应变信息。
光纤拉曼散射传感具有分布式监测能力，可以实现对大范围结构的监测。
该技术还具有抗电磁干扰、阻燃性能好等特点，适用于工程结构安全监测的长期稳定性需求。
四、光纤布里渊散射传感光纤布里渊散射传感是一种基于光纤中的布里渊散射效应实现测温的技术。
光纤布里渊散射传感器可以实现对光纤所处位置的温度监测。
该技术具有分布式监测能力，可以覆盖大范围的监测区域，并且具有高精度和抗干扰性强的优势。
在工程结构安全监测中，光纤布里渊散射传感技术可以实时监测结构温度变化，并通过数据分析和处理提供准确的温度信息。
五、光纤传感技术应用案例1. 桥梁安全监测：通过在桥梁结构中布置光纤传感器，使用光纤布拉格光栅传感或光纤拉曼散射传感技术，可以实时监测桥梁的温度、应变和变形情况，及时预警桥梁的安全隐患。

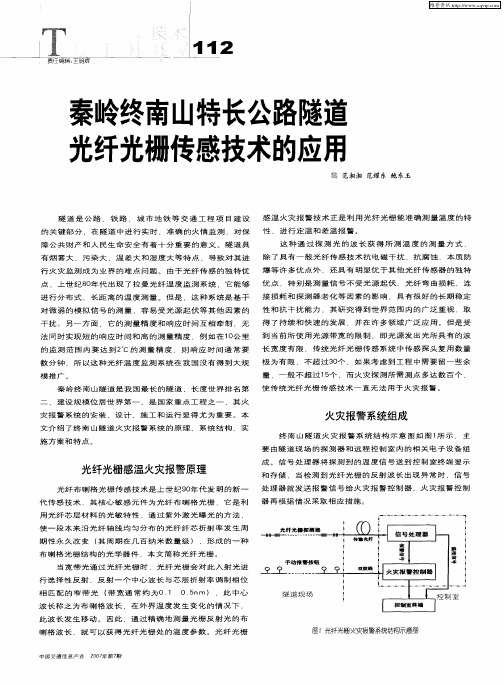

隧道火灾监测方案
系统简介
光纤光栅火灾探测器是目前国际上新一代光纤火灾探测器，具有本质安全防爆、抗强电磁干扰、电绝缘性好、防雷击、高精度、重量轻体积小等优点，使用光波分复用技术方便地在一根光纤串中接多个光纤光栅进行隧道温度的准分布式测量。
测量系统也可选用基于拉曼光测量技术的DTS光纤分布式温度测量系统，以单模光纤为温度信号的敏感和测量元件，测量隧道中的温度，测量距离10km，空间分辨率1m，温度分辨率1℃。
光纤火灾探测系统正以点传感技术不可替代的优势越来越受到世界范围内的广泛重视和应用。
方案目标
1、可进行差/定温报警，并与消防控制器联动；
2、每5.5米（也可用户要求距离）精确定位报警，实现如温度列表，温度曲线，报警记录历史记录等功能的数据管理；
3、用户软件可通过界面直观地了解隧道的安全情况，实现如温度列表，温度曲线，报警记录，历史记录等功能的数据管理；
4、光纤温度传感系统的自检和校准，保证系统测量的可靠性和准确性；
5、开放的数据接口和软件架构，易于客户系统集成软件的二次开发。
系统组成
光纤光栅火灾报警系统组成： 分布式光纤火灾报警系统组成：
• TS-WI系统光纤光栅波长分析仪； • T-04光纤光栅温度传感器； • 信号传输光缆；
• 消防报警控制模块；
• 定制化分析软件。
• TS-DTS1000光纤分布式温度测量仪； • 单模感温光缆；
• 消防报警控制模块；
• 定制化分析软件；
系统特点
1、连续分布式/准分布式测温；
2、测量距离远，测点数量多，精度高；
3、本征防雷、防爆，安全可靠；
4、抗强电磁干扰，适用于恶劣环境的应用；
5、安装方便易维护，使用寿命长；。
光纤传感技术在石油化工工业中的应用分析随着石油化工行业的不断发展，传感技术已成为石油化工工业生产控制中必不可少的手段之一。
而在传感技术中，光纤传感技术以其高精度、高稳定性、高实时性等优越性能，在石油化工工业中的应用也越来越广泛。
本文将从光纤传感技术的原理入手，分别介绍其在石油化工工业领域中的压力传感、温度传感和液位传感应用，并对其优缺点进行分析。
一、光纤传感技术的原理光纤传感技术是利用光纤的折射指数、衰减和相位等物理量随照射光的变化而变化的特性，对所需要传感的物理量进行定量或定性测量的技术。
其具有高精度、高稳定性、适用于复杂环境和长距离监测等优越性能。
光纤传感技术主要包括光纤光栅传感、布里渊散射光纤传感、拉曼光纤传感等。
二、光纤传感技术在石油化工工业中的应用2.1 压力传感应用在石油化工过程中，压力传感应用十分重要，一般的压力传感器可靠性较低，精度较低，操作难度较大。
而利用光纤光栅传感技术，可实现高精度的压力传感。
光栅传感器将光纤分成微小片段，每个片段的折射率都略有不同，当传感器受到外界压力作用时，光的传输规律会有所改变，最终通过对光的反射和干涉形成的光谱分析，可以精确地测量出压力值。
2.2 温度传感应用石油化工工业中的温度变化较大，传统的温度传感器易受干扰，并且难以测量到较长距离的温度变化。
而利用光纤的光学传感特性，可以实现对温度的测量。
光纤布里渊频移散射传感技术可以通过对反散射光信号的分析，实现对温度的测量。
同时，拉曼光谱技术和红外吸收光谱技术也可以实现光纤传感温度的测量。
2.3 液位传感应用石油化工过程中，液位传感也是至关重要的一环。
一般传统的液位传感器精度较低，并且受工作环境和液体原理性约束，不适用于大型液体储罐的液位实时监测。
而利用光纤传感技术，可以实现实时、高精度的液位监测。
用光纤传感液位计，主要是利用光纤附著在容器壁上的散射光信号特性进行液位的测量。
三、光纤传感技术应用优劣分析光纤传感技术应用于石油化工工业中的压力传感、温度传感和液位传感等方面，具有以下优点：3.1 高精度，精度可达到毫微米、毫克和0.01摄氏度以内。
