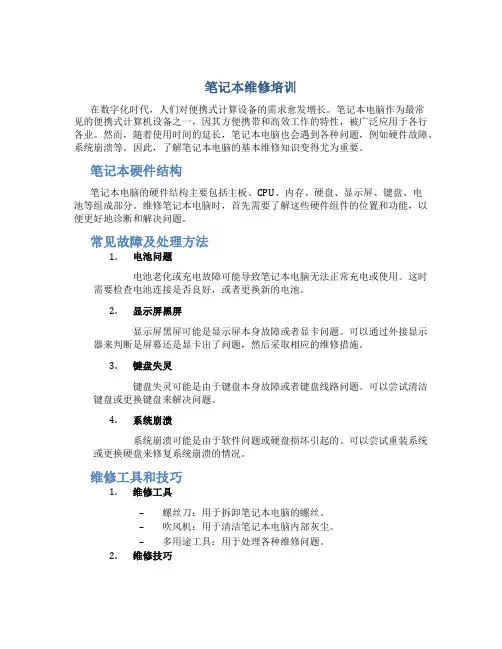

笔记本维修培训在数字化时代，人们对便携式计算设备的需求愈发增长。

笔记本电脑作为最常见的便携式计算机设备之一，因其方便携带和高效工作的特性，被广泛应用于各行各业。

然而，随着使用时间的延长，笔记本电脑也会遇到各种问题，例如硬件故障、系统崩溃等。

因此，了解笔记本电脑的基本维修知识变得尤为重要。

笔记本硬件结构笔记本电脑的硬件结构主要包括主板、CPU、内存、硬盘、显示屏、键盘、电池等组成部分。

维修笔记本电脑时，首先需要了解这些硬件组件的位置和功能，以便更好地诊断和解决问题。

常见故障及处理方法1.电池问题电池老化或充电故障可能导致笔记本电脑无法正常充电或使用。

这时需要检查电池连接是否良好，或者更换新的电池。

2.显示屏黑屏显示屏黑屏可能是显示屏本身故障或者显卡问题。

可以通过外接显示器来判断是屏幕还是显卡出了问题，然后采取相应的维修措施。

3.键盘失灵键盘失灵可能是由于键盘本身故障或者键盘线路问题。

可以尝试清洁键盘或更换键盘来解决问题。

4.系统崩溃系统崩溃可能是由于软件问题或硬盘损坏引起的。

可以尝试重装系统或更换硬盘来修复系统崩溃的情况。

维修工具和技巧1.维修工具–螺丝刀：用于拆卸笔记本电脑的螺丝。

–吹风机：用于清洁笔记本电脑内部灰尘。

–多用途工具：用于处理各种维修问题。

2.维修技巧–注意安全：在维修笔记本电脑时，要确保设备处于关机状态，并且断开电源。

–谨慎操作：维修过程中要小心细致，避免对其他部件造成损坏。

–持续学习：随着技术的不断更新，要不断学习新的维修技巧和知识。

结语维修笔记本电脑需要综合运用硬件知识、维修工具和技巧。

通过本文所述的笔记本维修培训内容，相信读者可以在实际维修过程中更加游刃有余地解决各种问题，为笔记本电脑的维护保养提供帮助。

希望读者在学习和实践中获得更多的成就和收获。

笔记本电脑常见故障维修笔记本电脑的故障大体可以分为以下几类。

不开机故障也叫“不触发”故障。

这种故障不能开启电脑，多数是开机电路出现故障。

开机不亮，也叫“黑屏”故障。

这种故障不能点亮显示器，它是最常见的电脑故障，这种故障一般是主板、CPU、内存或显示部分出现故障，而主板的每一部分均可以造成“黑屏”故障。

死机故障。

这种故障是指用户在使用过程中，经常性的“死机”或“蓝屏”，这可能是硬件的原因也可能是软件的原因。

不能“自举”故障。

这类故障不能引导系统，一般是系统文件或硬盘出现故障，需重装系统或更换硬盘。

液晶显示屏故障一般是高压电路、背光系统和屏出现故障。

1．不开机类故障故障现象：不开机是指笔记本电脑不能加电，即按下开机键，笔记本电脑没有任何开机现象，如电源指示灯和硬盘指示灯不亮，CPU风扇也不转，就如同没有按下开机键一样。

故障原因：不开机故障是由于供电电路出现故障，或者负载有严重短路，也可能是与开机有关的其他电路出现问题。

解决措施：在维修的时候首先要排除短路的情况。

测量时接上可调电源观察空载电流是否过大，判断是否存在短路。

如果电路中存在短路，可以用万用表二极管档，一个表笔接地，另一个表笔接在前面所讲的测试点上；若发现有短路的电路，用断路法找出相应的电子元件，如同一电路中有4个电容和一个稳压二极管并联，我们只能一个一个地取掉，以防止它们相互干扰，取到哪个不短路了说明就是它损坏引起的短路。

这时短路的维修是比较繁琐的，特别是贴片元件焊装的主板，维修十分困难，同时注意在断开电路时不要损坏电路板。

如果电流不大，说明电路没有短路，可以测量关键测试点的电压，判断故障的部位，这种故障相对简单些。

易损元件：与开机相关的元件（虚焊或接触不好造成不开机故障）。

与开机相关的元件。

滤波电容（击穿导致对地短路）。

开机触发相关的电路是指供电电路、隔离电路、待机电路和开机电路等。

在不触发故障中电压调节器的故障占有相当大的比例。

电源输出控制器电流较大，发热量大。

电脑维修快速入门【技术1】电脑故障分析面对各种电脑故障的出现，要学会分析电脑故障以及产生的原因。

在维修电脑过程中，要认识常见的软硬件工具并掌握其技术，以便自己动手解决故障。

既然电脑是由主板、CPU、显卡、内存、硬盘和显示器等所组成的，那么所产生的故障必然也是由这些设备引起的。

下面将介绍在使用电脑的过程中，经常发生的电脑故障现象如开机无法显示、关机失败、自动重启、黑屏、蓝屏以及出现死机等状况作一一详解。

1、开机无法显示电脑开机无显示，最先检查的就是BIOS，因为其储存着重要的硬件数据，同时BIOS 也是主板中比较脆弱的部分，极易受到CIH 病毒破坏，导致硬盘上的数据丢失。

通过检测硬盘数据是否完好来判断BIOS 是否被破坏，如果硬盘数据完好无损，再来分析以下几个原因。

（1）主板扩展槽或扩展卡有问题，槽内有灰尘或者槽本身被损坏。

如图 1 所示。

图1 主板扩展槽（2）现在的免跳线主板若在CMOS 里设置的CPU 频率不对，通过清除CMOS 即可解决开机无显示故障。

CMOS 跳线一般在主板的锂电池附近，其默认位置一般为1、2 短路，只要将跳线帽取下改为2、3 短路几秒钟就可清除CMOS 跳线。

如图2 所示。

图2 CMOS 跳线图3 锂电池放电但对于以前的老主板是找不到该跳线的，先取下锂电池，过5～6 秒钟的时间，电池完全放电后再安装上，即可解决开机无显示的故障。

如图3 所示。

（3）主板无法识别内存、内存损坏或者内存不匹配也会导致开机无显示的故障。

2、电脑关机失败出现电脑关机失败的原因主要有：系统文件中自动关机程序有缺陷；病毒、有缺陷的应用程序或者系统任务；关闭Windows 时设置使用的声音文件被破坏；外设和驱动程序兼容性不好，不能响应快速关机等。

3、电脑自动重启电脑重启原因有很多，下面从软件、硬件和其他方面对重启现象作简单介绍。

软件方面（1）病毒引起。

“冲击波”病毒发作时还会提示系统将在60 秒后自动启动，如图 4 所示。

笔记本电脑维修标准教程本节讲解可调电源的工作原理，如何使用可调电源来判断笔记本的故障，针对可调电源电流的不同显示来确定故障部位。

根据可调电源的电流判断故障的范围，比较直观、迅速，但是需要注意的问题是影响电流大小的因素很多，如开路、断路，需要结合故障现象和实际测量来准确判断故障部位，不能被一些假象迷惑。

1.1可调电源1可调电源的种类（1）额定输出电压电流：可调电源有10V/2A、20V/3A和30V/5A等多种，对于维修笔记本来的可调电源30V/5A的就足够了。

（2）可调电源根据显示不同可以分为数字式和指针式两种，数字式可调电源测量更精确，但指针式可调电源也能满足测量的要求，很多维修高手也是采用指针式可调电源。

2可调电源的工作原理：可调电源在的输出端并联一只电压表和串联一只电流表，可以同时观察输出电压和输出电流，同时可调电源的输出电压是可以根据需要进行调整，输出电流是随负载使用而变化的，电流值为笔记本的整机电流值。

在可调电源内部还设有保护电路，当负载的电流增加到一定范围时内部电路会自动切断输出，有些可调电源可以自已设定电流的最大范围，当超过这个范围，会自动切断电源，从而保护笔记本不被电流过大而烧毁更多的元件。

1.2可调电源在笔记本维修中的应用笔记本在启动的时候，是按照一定的工作顺序，依次启动单元电路，因此在启动过程中，由于启动的设备不断增加，电流也会不断增加，当所有设备启动完毕，电流稳定到一定的值，所以，我们可以通过可调电源的电流值，推断笔记本开机时启动了哪些设备，或启动到了哪一步，从而准确的判断笔记本的故障部位。

1.2.1根据笔记本在待机状态下的电流判断故障插上可调电源，不按开机按键，此时笔记本处于待机状态，电流最小，正常状态下可调电源的电流表指针轻微摆动在0.1-0.2A左右，对于出现故障的笔记本，可调电源的电流表指针可能会有以下几种变化：1可调电源的电流表指针不摆动：故障分析：指针不摆动说明电压加到笔记本上没有形成电流，或者电压没有能够送到相应电路，如保护隔离电路没有工作，或者有断路现象。

本文由ｙｊｇ１９８９０５１８贡献 ｄｏｃ文档可能在ＷＡＰ端浏览体验不佳。

建议您优先选择ＴＸＴ，或下载源文件到本机查看。

一、笔记本电脑的介绍　ｐｏｒｔａｂｌｅ、ｌａｐｔｏｐ、ｎｏｔｅｂｏｏｋ　ｃｏｍｐｕｔｅｒ，简称　ＮＢ，又称　手提电脑或膝上型电脑（港台称之为笔记型电脑［１］）　，是一　种小型、可携带的个人电脑，通常重　１－３　公斤。

当前的发展趋　势是体积越来越小，重量越来越轻，而功能却越发强大。

像　Ｎｅｔｂｏｏｋ，也就是俗称的上网本，跟　ＰＣ　的主要区别在于其便携　带方便。

对主板，ＣＰＵ　要求都有不同。

目前比较主流的上网本　包华硕的易　ＰＣ、宏基的　Ａｓｐｉｒｅ　ｏｎｅ、联想的　Ｓ９、Ｓ１０、富士通　的　Ｕ２０１０、金威尔的　Ｋ９８、超人的　Ｓ３０、京华的　ＰＣ－２１０、万利达　等等。

为了缩小体积，笔记型电脑通常拥有液晶显示器（也称　液晶屏　ＬＣＤ）。

除了键盘以外，有些还装有触控板（ｔｏｕｃｈｐａｄ）　或触控点（ｐｏｉｎｔｉｎｇ　ｓｔｉｃｋ）作为定位设备（Ｐｏｉｎｔｉｎｇ　ｄｅｖｉｃｅ）。

　就现在来看，笔记本电脑从用途上一般可以分为　４　类：商务型、时尚型、多媒体应用、　特殊用途。

商务型笔记本电脑的特征一般可以概括为移动性强、　（电池）续航时间长；时尚　型外观特异也有适合商务使用的时尚型笔记本电脑；　多媒体应用型的笔记本电脑是结合强大　的图形及多媒体处理能力又兼有一定的移动性的综合体，　市面上常见的多媒体笔记本电脑拥　有独立的较为先进的显卡，较大的屏幕等特征；特殊用途的笔记本电脑是服务于专业人士，　可以在酷暑、严寒、低气压、战争等恶劣环境下使用的机型，多较笨重。

　二、笔记本电脑的诞生　对于这个问题，业界有着不同的解答。

　１９９６　年，美国《电脑杂志》提到康柏于　１９８２　年　１１　月推出了一款手提电脑，重　２８　磅　（约合　１４　公斤）　，这应该算是最早的笔记本电脑雏形。

但　ＩＢＭ　却拒绝接受这个说法，坚持　认为它在　１９８５　年开发的一台名为　ＰＣ　Ｃｏｎｖｅｒｔｉｂｌｅ　的膝上电脑才是笔记本电脑真正意义上的　“开山鼻祖”　。

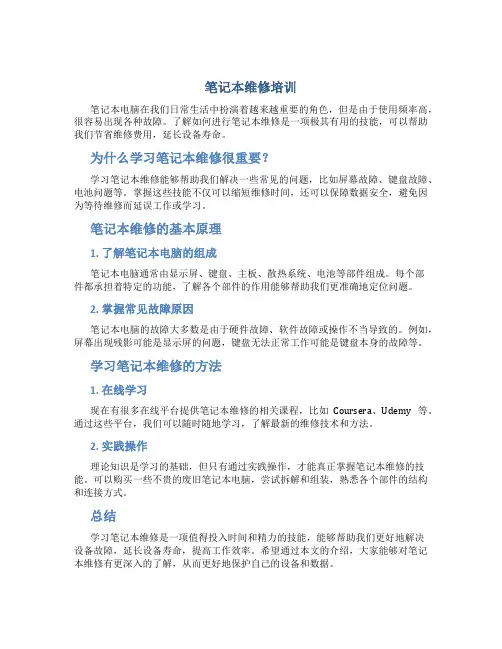

笔记本维修培训
笔记本电脑在我们日常生活中扮演着越来越重要的角色，但是由于使用频率高，很容易出现各种故障。

了解如何进行笔记本维修是一项极其有用的技能，可以帮助我们节省维修费用，延长设备寿命。

为什么学习笔记本维修很重要？
学习笔记本维修能够帮助我们解决一些常见的问题，比如屏幕故障、键盘故障、电池问题等。

掌握这些技能不仅可以缩短维修时间，还可以保障数据安全，避免因为等待维修而延误工作或学习。

笔记本维修的基本原理
1. 了解笔记本电脑的组成
笔记本电脑通常由显示屏、键盘、主板、散热系统、电池等部件组成。

每个部
件都承担着特定的功能，了解各个部件的作用能够帮助我们更准确地定位问题。

2. 掌握常见故障原因
笔记本电脑的故障大多数是由于硬件故障、软件故障或操作不当导致的。

例如，屏幕出现残影可能是显示屏的问题，键盘无法正常工作可能是键盘本身的故障等。

学习笔记本维修的方法
1. 在线学习
现在有很多在线平台提供笔记本维修的相关课程，比如Coursera、Udemy等。

通过这些平台，我们可以随时随地学习，了解最新的维修技术和方法。

2. 实践操作
理论知识是学习的基础，但只有通过实践操作，才能真正掌握笔记本维修的技能。

可以购买一些不贵的废旧笔记本电脑，尝试拆解和组装，熟悉各个部件的结构和连接方式。

总结
学习笔记本维修是一项值得投入时间和精力的技能，能够帮助我们更好地解决
设备故障，延长设备寿命，提高工作效率。

希望通过本文的介绍，大家能够对笔记本维修有更深入的了解，从而更好地保护自己的设备和数据。

网络中心电脑维修小课堂主要工作有两个方面，一是对硬件的维护及简单维修，二是对软件的安装与调试。

硬件维护主要包括：电脑主机、显示器、打印机、传真机、复印机、笔记本电脑等设备进行维护与维修工作。

（本厂还涉及到工控机以及工业用显示器）软件的安装与调试主要包括：系统安装、办公软件的安装与调试、打印机的连接与共享、办公软件的使用支持等软件的安装与调试工作。

下面简单介绍下以上两点：硬件维护：电脑主机主要包括：主板、CPU、硬盘、电源、光驱、显卡、CPU风扇。

（还有一些其他的扩展卡等等）显示器主要包括：液晶板加上相应的驱动板(也称主板，注意不是液晶面板内的行列驱动电路)、电源板、高压板、按键控制板等打印机主要包括：针式打印机、激光打印机、喷墨打印机等等（这里每个都有不同的组成结构，我们以后一一会介绍）传真机主要包括：自动进稿部件、扫描拾取部分、图像信号处理电路、编码与解码电路、调制解调电路、自动排纸部分、记录头、记录控制电路、主机控制电路、复印机主要包括：电晕放电组件、光学组件、光导体感光鼓、显影组件、定影组件、供纸组件、传动控制组件和清洁组件笔记本电脑：主板、CPU、硬盘、电源适配器、光驱、显卡、CPU风扇。

（还有一些其他的扩展卡等等）软件的安装与调试：系统安装：纯净安装、GHPST安装，其中这了这两种安装方式又有光盘安装，虚拟光驱安装，U盘安装，网络推送安装等等软件调试：主要是办公软件，打印机驱动等前面我们说了这些设备的组成，那么下面我们来简单介绍下，这些设备的简单维修。

电脑主机的维修：一台电脑主机送修主要有两个方面的问题：一个是硬件、一个是软件。

硬件问题：主机送修以后：首先应该询问送修人电脑主机的送修原因，可以根据这个原因进行维修。

其次如果灰尘太多则应该先进行除尘处理再次打开主机的侧盖板，加电测试其是否能够加电，如果不能则应该首先考虑主机的开关按钮以及连接线是否正常，如果没有问题则应该考虑主机电源问题（把主机电源连接在主机硬件上的连接线路全部取下，接通电源，找一根导线把主板24根主线里面的绿色和随意一根黑色线相连，观看电源风扇是否转动，如果转动则可以考虑主板问题，如果不转则可以更换电源测试，如果电源风扇转动但是在主机上无反应则可以考虑是主机电源供电不足可以使用万用表进行测量，还有可能是主机的扩展项目太多主机电源功率不够所以不能开机），可以更换测试电源来进行测试，更换电源以后如果还是无法开机，则应该考虑主机主板损坏，需要更换测试主板进行测试。
