_电冰箱电气控制系统与工作原理

电冰箱的结构及工作原理电冰箱是一种常见的家用电器，用于冷藏和冷冻食物和饮料。

它的结构复杂，包括压缩机、冷凝器、蒸发器和控制系统等组件。

本文将详细介绍电冰箱的结构和工作原理。

一、结构组成1. 压缩机：压缩机是电冰箱的核心部件，负责将制冷剂压缩成高温高压气体。

通常采用往复式压缩机或螺杆式压缩机。

2. 冷凝器：冷凝器位于电冰箱的背部或底部，主要作用是将高温高压气体冷却成高压液体。

冷凝器通常由金属管和散热片组成，通过散热片的散热作用，使制冷剂散发热量。

3. 蒸发器：蒸发器位于电冰箱内部，是制冷循环的关键组件。

蒸发器吸收冷藏室内的热量，使食物和饮料得以冷藏或冷冻。

它通常由金属管和散热片组成，通过蒸发制冷原理实现冷却效果。

4. 控制系统：控制系统包括温度控制器、电路板和传感器等，用于监测和调节电冰箱的温度。

当温度超过设定值时，控制系统会启动压缩机，使制冷循环开始工作。

当温度降低到设定值时，控制系统会停止压缩机的运行。

二、工作原理电冰箱的工作原理基于制冷循环，主要包括蒸发制冷、压缩和冷凝三个过程。

1. 蒸发制冷：制冷剂从蒸发器进入压缩机，此时制冷剂处于低温低压状态。

蒸发器内部的风扇将冷藏室内的热空气吹过蒸发器管道，使制冷剂吸收热量，从而使冷藏室内的温度下降。

2. 压缩：压缩机将低温低压的制冷剂压缩成高温高压气体。

通过压缩过程，制冷剂的温度和压力都会升高。

3. 冷凝：高温高压气体进入冷凝器，通过散热片和周围空气的接触，使制冷剂散发热量，从而冷却成高压液体。

4. 膨胀：高压液体通过膨胀阀进入蒸发器，此时制冷剂的温度和压力都会降低。

蒸发器内部的风扇将冷藏室内的热空气吹过蒸发器管道，使制冷剂吸收热量，从而实现冷藏和冷冻的效果。

通过不断循环上述过程，电冰箱能够保持冷藏室内的稳定低温，确保食物和饮料的新鲜和质量。

三、结构与工作原理的关系电冰箱的结构和工作原理密切相关。

压缩机负责将制冷剂压缩成高温高压气体，冷凝器将高温高压气体冷却成高压液体，蒸发器通过蒸发制冷原理实现冷却效果，控制系统监测和调节温度。

实验六电冰箱控制系统一、实验目的熟悉电冰箱的控制系统，能进行简单维护维修。

二、实验原理（一）控制电路中常用的元器件电冰箱电气控制系统的主要作用，是根据使用要求，自动控制电冰箱的起动、运行和停止，调节制冷剂的流量，并对电冰箱及其电气设备实行自动保护，以防止发生事故。

电冰箱的控制电路是根据电冰箱的性能指标来确定。

但其电气控制系统还是大同小异的，一般由动力、起动和保护装置、温度控制装置、化霜控制装置、加热与防冻装置，以及箱内风扇、照明等部分组成。

常用压力式温度控制器见下图。

1. 温度控制器：温度控制器简称温控器，是电冰箱、房间空调器等制冷设备调温、控温的装置。

它的主要作用是：（1）通过调节温度控制器旋钮，可以改变所需要的控制温度。

（2）可根据电冰箱内或空调房间内的温度要求，对制冷压缩机进行开、停的自动控制，使电冰箱内或房间内的温度保持在控制范围内。

温度控制器的种类很多，常用的温感压力式温度控制器。

温感压力式温度控制器主要用于人工化霜的普通“直冷式”单、双门电冰箱，或用于全自动化霜的“间冷式”双门电冰箱对冷冻室的温度进行控制。

温度控制器主要由感温元件、毛细管、感压腔和一组微动开关等机构组成。

感温元件也叫温压转换部件，是一个密闭的腔体，由感温管感温剂和感压腔三部分组成。

感压腔内充入的感温剂一般是氯甲烷或是R12。

它的作用是将蒸发器表面的温度变化转换为压力变化，从而引起快跳触点的动作。

2. 起动继电器：（1）重锤式起动继电器：重锤式起动继电器的结构主要包括电流线圈、重力衔铁、弹簧、动触点、T形架、绝缘壳体等；（2） PTC起动继电器：PTC是正温度系数的热敏电源电阻英文的缩写。

PTC起动继电器的工作原理：电冰箱在室温下起动时,PTC元件的电阻很小（约20Ω），而在较短的时间（0.1~0.2s）内通过基本恒定的电流，呈导通状态，之后随着其元件本身的发热温度升高，其阻值迅速增大，此时，PTC处于“断开”状态。

3. 过载保护器：过电流和过热保护器称为过载保护器，是压缩机电动机的安全保护装置。

电冰箱的结构及工作原理电冰箱是家庭和商业场所常见的电器设备，用于冷藏和保鲜食物和饮料。

它的结构复杂，包括压缩机、冷凝器、蒸发器和控制系统等组件。

本文将详细介绍电冰箱的结构和工作原理。

一、结构1. 压缩机：压缩机是电冰箱的核心组件，负责将制冷剂压缩成高压气体。

压缩机通常由电动机驱动，通过活塞或旋转式压缩机的工作方式，将低压气体压缩成高压气体。

2. 冷凝器：冷凝器是压缩机输出的高压气体的冷却装置。

它通常由一系列的金属管组成，通过散热片或风扇的辅助，将高温高压气体冷却成高压液体。

3. 蒸发器：蒸发器是电冰箱中的制冷部分，负责吸收室内热量并将其转化为制冷效果。

蒸发器通常由一系列的金属管组成，通过制冷剂的蒸发过程，吸收室内热量并产生低温。

4. 控制系统：控制系统是电冰箱的大脑，负责监测和控制整个冷藏过程。

它通常由温度传感器、电子控制器和电源等组件组成，能够根据设定的温度要求自动调节压缩机和风扇的运行。

二、工作原理电冰箱的工作原理基于制冷循环，主要包括压缩、冷凝、膨胀和蒸发四个过程。

1. 压缩过程：压缩机将低温低压的制冷剂吸入，并通过活塞或旋转式压缩机的作用，将其压缩成高温高压的气体。

2. 冷凝过程：高温高压气体进入冷凝器，通过散热片或风扇的辅助，将其冷却成高压液体。

3. 膨胀过程：高压液体通过膨胀阀进入蒸发器，由于压力的突然下降，液体制冷剂迅速蒸发，吸收室内热量并产生低温。

4. 蒸发过程：低温低压的制冷剂进入蒸发器，通过金属管与室内空气接触，吸收室内热量并产生冷空气。

控制系统根据设定的温度要求，监测蒸发器的温度，并自动调节压缩机和风扇的运行，以维持恒定的温度。

三、工作原理示意图为了更好地理解电冰箱的工作原理，下面是一个简化的工作原理示意图：[示意图]在这个示意图中，制冷剂从压缩机进入冷凝器，通过冷却和压缩，变成高压液体。

然后，高压液体通过膨胀阀进入蒸发器，由于压力的突然下降，液体制冷剂迅速蒸发，吸收室内热量并产生冷空气。

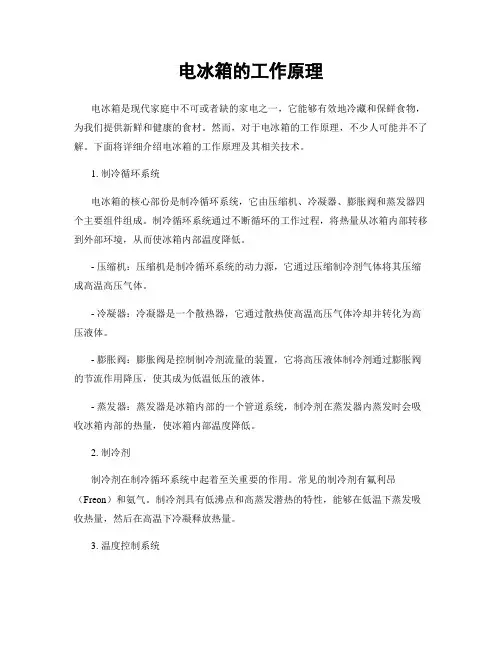

电冰箱的工作原理电冰箱是现代家庭中不可或者缺的家电之一，它能够有效地冷藏和保鲜食物，为我们提供新鲜和健康的食材。

然而，对于电冰箱的工作原理，不少人可能并不了解。

下面将详细介绍电冰箱的工作原理及其相关技术。

1. 制冷循环系统电冰箱的核心部份是制冷循环系统，它由压缩机、冷凝器、膨胀阀和蒸发器四个主要组件组成。

制冷循环系统通过不断循环的工作过程，将热量从冰箱内部转移到外部环境，从而使冰箱内部温度降低。

- 压缩机：压缩机是制冷循环系统的动力源，它通过压缩制冷剂气体将其压缩成高温高压气体。

- 冷凝器：冷凝器是一个散热器，它通过散热使高温高压气体冷却并转化为高压液体。

- 膨胀阀：膨胀阀是控制制冷剂流量的装置，它将高压液体制冷剂通过膨胀阀的节流作用降压，使其成为低温低压的液体。

- 蒸发器：蒸发器是冰箱内部的一个管道系统，制冷剂在蒸发器内蒸发时会吸收冰箱内部的热量，使冰箱内部温度降低。

2. 制冷剂制冷剂在制冷循环系统中起着至关重要的作用。

常见的制冷剂有氟利昂（Freon）和氨气。

制冷剂具有低沸点和高蒸发潜热的特性，能够在低温下蒸发吸收热量，然后在高温下冷凝释放热量。

3. 温度控制系统电冰箱的温度控制系统是确保冰箱内部保持恒定低温的重要组成部份。

温度控制系统通常由温度传感器、控制器和电动机组成。

- 温度传感器：温度传感器用于感知冰箱内部的温度，并将这些信息传递给控制器。

- 控制器：控制器根据温度传感器提供的信息，判断是否需要启动或者关闭制冷循环系统，以维持冰箱内部的恒定低温。

- 电动机：电动机用于驱动制冷循环系统中的压缩机，使其正常运转。

4. 绝缘材料为了减少冰箱内部温度受到外界温度的影响，冰箱通常采用绝缘材料进行隔热。

常见的绝缘材料包括聚氨酯泡沫、聚苯乙烯泡沫等。

这些绝缘材料具有良好的隔热性能，能够有效地防止冰箱内部的冷空气流失，从而降低能量消耗。

5. 附加功能除了基本的冷藏和保鲜功能外，现代电冰箱还配备了许多附加功能，以提高用户的使用体验。

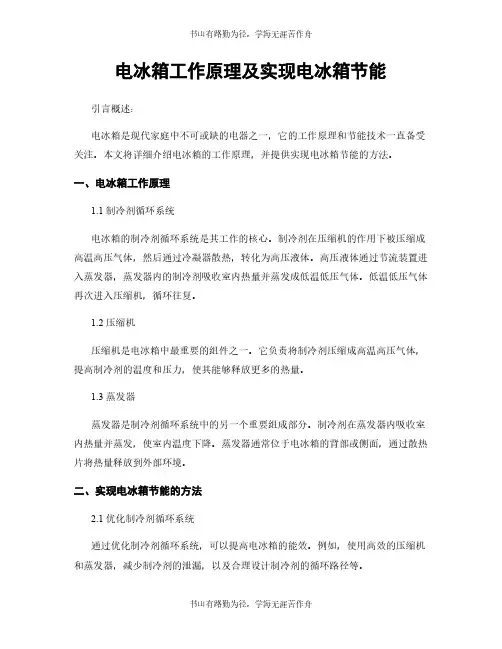

电冰箱工作原理及实现电冰箱节能引言概述：电冰箱是现代家庭中不可或缺的电器之一，它的工作原理和节能技术一直备受关注。

本文将详细介绍电冰箱的工作原理，并提供实现电冰箱节能的方法。

一、电冰箱工作原理1.1 制冷剂循环系统电冰箱的制冷剂循环系统是其工作的核心。

制冷剂在压缩机的作用下被压缩成高温高压气体，然后通过冷凝器散热，转化为高压液体。

高压液体通过节流装置进入蒸发器，蒸发器内的制冷剂吸收室内热量并蒸发成低温低压气体。

低温低压气体再次进入压缩机，循环往复。

1.2 压缩机压缩机是电冰箱中最重要的组件之一。

它负责将制冷剂压缩成高温高压气体，提高制冷剂的温度和压力，使其能够释放更多的热量。

1.3 蒸发器蒸发器是制冷剂循环系统中的另一个重要组成部分。

制冷剂在蒸发器内吸收室内热量并蒸发，使室内温度下降。

蒸发器通常位于电冰箱的背部或侧面，通过散热片将热量释放到外部环境。

二、实现电冰箱节能的方法2.1 优化制冷剂循环系统通过优化制冷剂循环系统，可以提高电冰箱的能效。

例如，使用高效的压缩机和蒸发器，减少制冷剂的泄漏，以及合理设计制冷剂的循环路径等。

2.2 采用节能技术现代电冰箱通常配备了各种节能技术，如智能控制系统、变频压缩机和高效制冷剂等。

智能控制系统可以根据使用情况自动调整制冷剂循环系统的工作状态，减少能量的浪费。

变频压缩机可以根据需要调整转速，提高制冷剂循环系统的效率。

高效制冷剂则具有更好的热传导性能，能够更快速地降低室内温度。

2.3 合理使用电冰箱合理使用电冰箱也是实现节能的重要方法。

首先，要避免频繁开关电冰箱门，因为每次开门都会导致室内热量流入，增加制冷剂循环系统的负荷。

其次，要注意保持电冰箱的通风良好，避免堵塞散热器。

此外，要定期清洁冷凝器和蒸发器，以保持其散热效果。

三、电冰箱节能的重要性3.1 节约能源资源电冰箱是家庭中耗电量较大的电器之一，节能电冰箱的使用可以有效减少能源的消耗，降低对能源资源的依赖。

3.2 降低能源消耗节能电冰箱的使用可以降低能源的消耗，减少对环境的负面影响。

电冰箱的结构及工作原理引言概述：电冰箱是现代家庭必备的家电之一，它能够将食物和饮料冷藏或冷冻，以延长其保鲜期。

本文将详细介绍电冰箱的结构和工作原理，帮助读者更好地了解这一家电的工作原理和使用方法。

一、冷藏室结构及工作原理1.1 冷藏室结构：冷藏室通常位于电冰箱的顶部或中部，其内部由一个隔离区域和一个冷却系统组成。

1.2 隔离区域：隔离区域由一个保温层和一个密封门组成，保温层能够防止外界热量进入冷藏室，密封门可以有效地保持冷藏室的温度稳定。

1.3 冷却系统：冷却系统包括一个压缩机、一个冷凝器、一个蒸发器和一个膨胀阀。

压缩机将制冷剂压缩成高压气体，冷凝器将高压气体冷却成高压液体，蒸发器将高压液体蒸发成低压气体，膨胀阀控制制冷剂的流量和压力，使其循环流动。

二、冷冻室结构及工作原理2.1 冷冻室结构：冷冻室通常位于电冰箱的底部，其内部与冷藏室类似，也由一个隔离区域和一个冷却系统组成。

2.2 隔离区域：冷冻室的隔离区域与冷藏室类似，同样由保温层和密封门组成，以防止外界热量进入冷冻室。

2.3 冷却系统：冷冻室的冷却系统与冷藏室相似，同样包括一个压缩机、一个冷凝器、一个蒸发器和一个膨胀阀。

这些组件的工作原理也相同，通过制冷剂的循环流动实现冷冻室的制冷效果。

三、控制系统结构及工作原理3.1 控制系统结构：电冰箱的控制系统通常位于冷藏室或冷冻室的顶部，由一个控制面板和一组传感器组成。

3.2 控制面板：控制面板上有各种按钮和旋钮，用于设置和调节冷藏室和冷冻室的温度，以及其他功能的控制。

3.3 传感器：传感器用于监测冷藏室和冷冻室的温度，并将温度信息传输给控制面板，以便根据需要调节制冷系统的工作。

四、节能技术及环保措施4.1 节能技术：现代电冰箱通常采用节能技术，如高效压缩机、优化的隔热材料和智能温控系统，以降低能耗并提高制冷效果。

4.2 环保措施：为了保护环境，电冰箱制造商还采取了一系列环保措施，如使用环保制冷剂、回收利用废热和废水，并推动电冰箱的可持续发展。

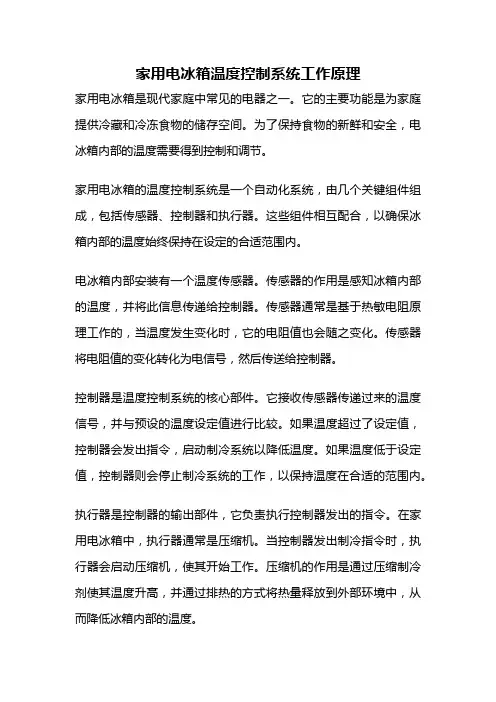

家用电冰箱温度控制系统工作原理家用电冰箱是现代家庭中常见的电器之一。

它的主要功能是为家庭提供冷藏和冷冻食物的储存空间。

为了保持食物的新鲜和安全，电冰箱内部的温度需要得到控制和调节。

家用电冰箱的温度控制系统是一个自动化系统，由几个关键组件组成，包括传感器、控制器和执行器。

这些组件相互配合，以确保冰箱内部的温度始终保持在设定的合适范围内。

电冰箱内部安装有一个温度传感器。

传感器的作用是感知冰箱内部的温度，并将此信息传递给控制器。

传感器通常是基于热敏电阻原理工作的，当温度发生变化时，它的电阻值也会随之变化。

传感器将电阻值的变化转化为电信号，然后传送给控制器。

控制器是温度控制系统的核心部件。

它接收传感器传递过来的温度信号，并与预设的温度设定值进行比较。

如果温度超过了设定值，控制器会发出指令，启动制冷系统以降低温度。

如果温度低于设定值，控制器则会停止制冷系统的工作，以保持温度在合适的范围内。

执行器是控制器的输出部件，它负责执行控制器发出的指令。

在家用电冰箱中，执行器通常是压缩机。

当控制器发出制冷指令时，执行器会启动压缩机，使其开始工作。

压缩机的作用是通过压缩制冷剂使其温度升高，并通过排热的方式将热量释放到外部环境中，从而降低冰箱内部的温度。

除了传感器、控制器和执行器，家用电冰箱的温度控制系统还包括其他辅助组件，如电源供应和显示屏。

电源供应为整个系统提供电能，确保其正常运行。

显示屏通常位于冰箱的控制面板上，用于显示当前的温度和设定值，方便用户掌握冰箱的工作状态。

在家用电冰箱的温度控制系统中，传感器、控制器和执行器之间通过电路连接起来，形成一个闭环反馈控制系统。

传感器感知温度，控制器根据温度信号作出决策，并通过执行器来实现控制目标。

这样的系统能够实时监测和调节冰箱内部的温度，保持食物的新鲜和安全。

需要注意的是，家用电冰箱的温度控制系统并不是绝对精确的。

由于传感器的误差、控制器的响应时间以及执行器的性能等因素，冰箱内部的温度可能会存在一定的波动。

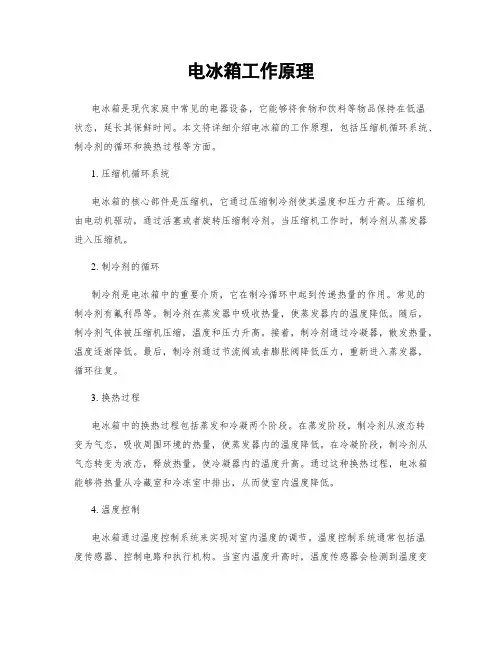

电冰箱工作原理电冰箱是现代家庭中常见的电器设备，它能够将食物和饮料等物品保持在低温状态，延长其保鲜时间。

本文将详细介绍电冰箱的工作原理，包括压缩机循环系统、制冷剂的循环和换热过程等方面。

1. 压缩机循环系统电冰箱的核心部件是压缩机，它通过压缩制冷剂使其温度和压力升高。

压缩机由电动机驱动，通过活塞或者旋转压缩制冷剂。

当压缩机工作时，制冷剂从蒸发器进入压缩机。

2. 制冷剂的循环制冷剂是电冰箱中的重要介质，它在制冷循环中起到传递热量的作用。

常见的制冷剂有氟利昂等。

制冷剂在蒸发器中吸收热量，使蒸发器内的温度降低。

随后，制冷剂气体被压缩机压缩，温度和压力升高。

接着，制冷剂通过冷凝器，散发热量，温度逐渐降低。

最后，制冷剂通过节流阀或者膨胀阀降低压力，重新进入蒸发器，循环往复。

3. 换热过程电冰箱中的换热过程包括蒸发和冷凝两个阶段。

在蒸发阶段，制冷剂从液态转变为气态，吸收周围环境的热量，使蒸发器内的温度降低。

在冷凝阶段，制冷剂从气态转变为液态，释放热量，使冷凝器内的温度升高。

通过这种换热过程，电冰箱能够将热量从冷藏室和冷冻室中排出，从而使室内温度降低。

4. 温度控制电冰箱通过温度控制系统来实现对室内温度的调节。

温度控制系统通常包括温度传感器、控制电路和执行机构。

当室内温度升高时，温度传感器会检测到温度变化，并将信号传递给控制电路。

控制电路根据设定的温度值，通过调节压缩机的工作时间和制冷剂的流量，控制室内温度保持在设定值范围内。

5. 能效和节能电冰箱的能效和节能是现代家庭关注的重点。

创造商通过改进设计和技术，提高电冰箱的能效。

例如，采用高效的压缩机和制冷剂，改进换热器的设计，增加绝缘层等措施。

此外，用户在使用电冰箱时也可以采取一些节能措施，如合理放置食物、定期清洁冷凝器、避免频繁开关门等。

总结：电冰箱的工作原理主要包括压缩机循环系统、制冷剂的循环和换热过程。

通过压缩机的工作，制冷剂在蒸发器和冷凝器之间循环流动，实现热量的吸收和释放。

电冰箱的结构及工作原理引言概述：电冰箱是现代家庭中常见的电器设备，它在我们的日常生活中起到了重要的作用。

本文将详细介绍电冰箱的结构及工作原理，以帮助读者更好地了解这一常用家电。

正文内容：1. 冷冻室结构1.1 制冷系统：由压缩机、冷凝器、膨胀阀和蒸发器组成。

压缩机将制冷剂压缩成高温高压气体，经过冷凝器散热后变成高压液体，通过膨胀阀进入蒸发器，从而实现制冷效果。

1.2 冷冻室隔热层：冷冻室外部覆盖有一层隔热材料，如聚氨酯发泡层，以减少热量的传导，保持冷冻室内的低温环境。

1.3 冷冻室门：冷冻室门采用双层结构，中间填充有隔热材料，确保冷空气不泄露。

2. 冷藏室结构2.1 空气循环系统：冷藏室内置有风扇和通风口，通过循环空气，保持冷藏室内的温度均匀。

2.2 温度控制装置：电冰箱内部设有温度控制装置，可以根据需要调节冷藏室的温度，保持食物的新鲜度。

2.3 冷藏室隔热层：冷藏室外部同样覆盖有隔热材料，以减少热量的传导，保持冷藏室内的低温环境。

3. 控制系统3.1 温度传感器：电冰箱内部设有温度传感器，可以实时监测冷冻室和冷藏室的温度，并根据需要进行调节。

3.2 控制面板：电冰箱上方设有控制面板，通过按钮或旋钮可以设置温度、开关灯光等功能。

3.3 电路板：电冰箱的控制系统由电路板控制，它接收温度传感器的信号，并根据设定的温度要求控制制冷系统的运行。

4. 附加功能4.1 除菌功能：一些高级型电冰箱配备了除菌装置，可以杀灭冰箱内的细菌，保持食物的卫生。

4.2 自动化功能：现代电冰箱还具备自动化功能，如自动制冰、自动解冻等，提供更便捷的使用体验。

4.3 节能功能：电冰箱在设计上注重节能，采用高效压缩机和隔热材料，以降低能耗。

5. 工作原理5.1 利用制冷剂的物理性质：电冰箱的工作原理是基于制冷剂的物理性质，通过循环制冷剂的相变过程，将热量从冷冻室和冷藏室中吸收并排出，从而使室内温度降低。

5.2 热量的传导和对流：电冰箱通过隔热层减少热量的传导，同时通过空气循环系统促进热量的对流，实现室内温度的均匀分布。

电冰箱工作原理电冰箱是我们日常生活中常见的家电之一，它能够保持食物和其他物品的低温状态从而延长其保鲜期。

那么，电冰箱是如何工作的呢？本文将详细介绍电冰箱的工作原理。

一、制冷循环系统电冰箱的主要工作原理是基于制冷循环系统。

制冷循环系统包括压缩机、冷凝器、膨胀阀和蒸发器四个主要组件。

1. 压缩机：压缩机是电冰箱中最重要的组件之一。

当电冰箱启动时，压缩机开始工作。

它通过电机驱动，将制冷剂气体压缩成高压气体，使其温度升高。

2. 冷凝器：冷凝器位于压缩机后面，通常在电冰箱的背部。

压缩机将高温高压的制冷剂气体送入冷凝器，使其在此处散热。

冷凝器通常是由许多金属管组成的，通过散发热量将制冷剂冷却成液体。

3. 膨胀阀：膨胀阀是连接冷凝器和蒸发器的组件。

膨胀阀将高压液体制冷剂从冷凝器中引导到蒸发器中。

在膨胀阀的作用下，制冷剂的压力和温度迅速降低。

4. 蒸发器：蒸发器通常位于电冰箱内部，并与冷冻室或冷藏室相连。

一旦制冷剂进入到蒸发器，由于膨胀阀作用下的压力和温度降低，制冷剂开始蒸发并吸收周围物体的热量。

这个过程使得蒸发器的温度降低，从而冷却冰箱内部。

二、热量传递除了制冷循环系统外，热量传递也是电冰箱工作的重要原理。

电冰箱通过热量传递来保持低温状态。

1. 导热：电冰箱内部的金属壁和隔热材料有助于保持低温。

金属壁具有良好的导热性，可以将热量快速传递给制冷剂，使其蒸发。

而隔热材料则可以降低外界热量的进入，从而增强制冷效果。

2. 对流：电冰箱内部的空气流动也是热量传递的重要方式。

当制冷剂蒸发时，它会吸收冰箱内部的热量，使得冰箱内部温度降低。

然后，冷空气下沉，而热空气上升，形成对流循环，从而实现整体的降温效果。

三、温度控制为了保证电冰箱内部的温度恒定和可控，电冰箱还需要一个温度控制系统。

温度控制系统通常包括一个温度传感器、控制电路和一个可调节的温度控制装置。

1. 温度传感器：温度传感器通常位于电冰箱内部，用来检测冰箱内部的温度。

普通电脑控制型电冰箱的电路原理与检测电脑控制型电冰箱的控制系统采用了电脑控制技术，下面以海尔HCD-237@/257@/287@电脑控制型电冰箱为例进行介绍。

该机的电气系统原理图如下图所示。

1．工作原理该机的系统控制电路由主控板、温度传感器（负温度系数热敏电阻）等构成。

它具有自动制冷、自动化霜、开机延迟、超温报警等功能。

（1）制冷控制该机的控制系统为了实现冷冻室和冷藏室温度的不同控制，不仅需要控制压缩机的运行时间，还要控制电磁阀的工作状态。

当冷冻室、冷藏室的温度升高到设置值并被冷冻室、冷藏室的温度传感器检测后，它们的阻值减小，经主控板上的阻抗信号/电压信号转换电路转换为电压信号传送给 CPU，被 CPU检测后输出制冷控制信号，控制继电器接通压缩机的供电回路，启动压缩机运转，开始制冷，同时输出的电磁阀控制信号使电磁阀J 关闭通往冷冻室毛细管的端口，而打开通往冷藏室毛细管的端口。

这样，制冷剂可以通过冷藏室蒸发器、冷冻室蒸发器对冷藏室和冷冻室进行降温。

随着压缩机的不断运行，冷藏室和冷冻室的温度开始下降。

当冷藏室的温度达到设置温度后，冷藏室的温度传感器的阻值增大，被 CPU 检测后，CPU 输出电磁阀控制信号，使电磁阀J 关闭通往冷藏室毛细管的端口，而打开通往冷冻室毛细管的端口，此时制冷剂仅通过冷冻室蒸发器，继续对冷冻室进行降温。

当冷冻室的温度达到要求后，冷冻室的温度传感器的阻值增大，被CPU 检测后，CPU 输出停机信号，控制继电器切断压缩机的供电回路，压缩机停转，制冷结束。

（2）门开关及其控制该机冷藏室设置了门开关。

该开关不仅控制照明灯的工作状态，还要控制风扇电动机的工作状态。

当冷藏室的箱门关闭时门开关断开，使照明灯熄灭；当冷藏室打开时门开关闭合，使照明灯发光。

（3）故障自诊断功能为了便于生产和维修，该系统设置了故障自诊断功能（简称为自诊功能）。

当该机温度传感器异常被主控制板上的 CPU 检测后，CPU 控制显示屏的温度显示栏显示故障代码，提醒维修人员故障原因。

第四章电冰箱的机械控制系统电冰箱以电为能源,靠电动机来驱动压缩机,一般还要配上启动继电器才能工作。

为了避免由于种种原因引起的超负荷现象造成电机烧毁,都装有过载保护器。

此外,为了控制箱内温度,还要用机械式温度控制器,有时它还兼有控制化霜功能。

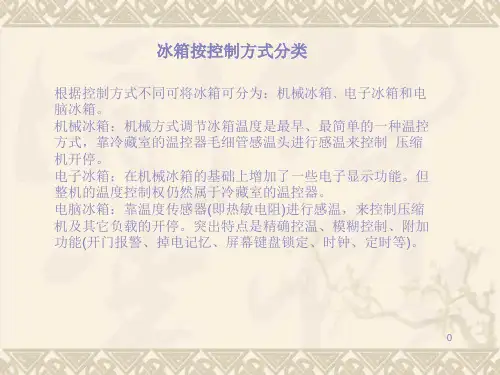

电冰箱的控制系统依据系统中所采用温控器的不同分为“机械温控系统”和“电子温控系统”。

本章主要介绍机械温控原理及机械式温度控制器。

第一节常见机械温控系统一．机械温控系统组成常见机械式冰箱温控系统：图4-1 冰箱电气原理图表4-1 机械式电冰箱温控系统部件二．机械式温控器1．温控器的类型与作用温度控制器（简称温控器），是一种能自动控制器具的温度，使其保持在两个特定值之间，并且可以由使用者设定的装置。

广泛应用于各种家用电器中，以下为列表：表4-2 常用温控器类型本教材中温控器均为冰箱用温控器的技术参数、要求等，主要介绍温感压力式温度控制器，以下简称“温控器”。

温控器属于温度控制系统中的一个主要的部件，其主要作用是控制压缩机压缩机开、停时间，以保持电冰箱内的温度在确定的范围内。

常见的温度控制器有温感压力式、热敏电阻式和风门温度调节器等。

2．温感压力式温度控制器由感温组件、温度设定主体组件、执行开闭的微动开关或自动风门等三部分组成。

是通过密闭的内充感温工质的温包和毛细管，把被控温度的变化转变为密闭空间压力或容积的变化，以达到温度设定值时，通过弹性元件和快速瞬动机构，自动开闭触点或风门，以达到自动控制温度。

表4-3 温感压力式温度控制器分类及用途常用术语：接通点（ON）温控器触点闭路时的温度；断开点（OFF）温控器触点开路时的温度；调节范围温控器的调节机构给定的最大和最小接通点或断开点之间的温差；差动值（DIFF）调节机构整定于某一温度位置时的接通点和断开点之间的温度差；感温部件把控制对象的温度变换为充入工质（气体或液体）压力的部分；毛细管把感温部分的压力变化传递到波纹管或膜盒的细管。

电冰箱的工作原理电冰箱是现代家庭中常见的家用电器，它能够将食物和饮料保持在低温状态，延长其保鲜时间。

了解电冰箱的工作原理对于正确使用和维护电冰箱至关重要。

本文将详细介绍电冰箱的工作原理，包括制冷循环、压缩机、冷却剂以及温度控制系统。

1. 制冷循环电冰箱的制冷循环是实现冷却效果的关键。

制冷循环由四个主要组件组成：压缩机、冷凝器、膨胀阀和蒸发器。

首先，压缩机起到压缩和推动冷却剂的作用。

冷却剂是一种特殊的工质，它在低温下能够吸收热量。

压缩机将低温低压的冷却剂气体抽入，然后通过压缩使其变为高温高压的气体。

接下来，高温高压的冷却剂气体进入冷凝器。

冷凝器是一个散热器，通过与外界空气的接触，将冷却剂气体中的热量释放出来。

这个过程使冷却剂气体变为高压液体。

然后，高压液体冷却剂通过膨胀阀进入蒸发器。

膨胀阀的作用是控制冷却剂的流量和压力，使其进入蒸发器后变为低温低压的液体。

在蒸发器中，液体冷却剂蒸发成为低温低压的气体，吸收周围的热量，从而降低蒸发器内部的温度。

最后，低温低压的冷却剂气体再次进入压缩机，循环进行，实现持续的制冷效果。

2. 压缩机压缩机是电冰箱中最重要的组件之一，它负责将冷却剂气体压缩为高温高压的状态。

压缩机通常由电动机驱动，通过活塞或旋转式压缩机的工作原理将冷却剂气体压缩。

压缩机的压缩过程产生的热量会被冷凝器散热出去。

3. 冷却剂冷却剂是电冰箱中用于吸收热量的特殊工质。

常见的冷却剂有氟利昂和氨等。

冷却剂的选择和使用需要符合环保和安全要求。

冷却剂在制冷循环中通过压缩、冷凝、膨胀和蒸发等过程，实现对食物和饮料的冷却效果。

4. 温度控制系统电冰箱的温度控制系统是保持冰箱内部温度稳定的关键。

温度控制系统通常由温度传感器、控制电路和控制面板组成。

温度传感器用于检测冰箱内部的温度，并将信号传递给控制电路。

控制电路根据温度传感器的信号来控制压缩机和蒸发器的运行，以维持设定的温度。

控制面板上的温度调节器可以让用户根据需要调整冰箱的温度。

电冰箱的控制系统电冰箱是靠压缩机压缩成液态的工作物质汽化时吸热来达到致冷目的的。

电冰箱有一套电路控制系统，用来控制和保护压缩机正常工作，以维持电冰箱恒温。

电路控制系统一般由温度控制器（简称温控器）、起动继电器、热保护器等构成。

图5－14为普通单门电冰箱的控制系统电路。

从图上可以看出，温控器、热保护器、起动继电器等均跟压缩机电路串联，只有照明灯和压缩机并联。

箱内的照明灯用按钮式开关来控制。

关门时，冰箱门把开关上的按钮推开，使照明灯电路断开；开门时，开关上的按钮自动弹出，接通电路，箱内灯亮，便于人们取、放食品。

冰箱的工作温度是通过温控器控制压缩机的开、停来维持的。

图5－15是温度控制器工作原理图。

感温包内充有感温剂气体，一般采用氯甲烷Cl）。

当压缩机停止工作后，蒸发器表面温度逐渐上升，感温包和膜盒（CH3中的感温剂气体的温度也随着上升，压强增大，膜片向外伸胀，推动活动触点“3”与固定触点“4”闭合，于是电路接通，压缩机开始工作，继续制冷，冰箱内温室下降。

当冰箱内温度降低到一定程度，感温包和膜盒内气体压强降低到某个值时，由于弹簧的弹力，使活动触点3和固定触点4断开，切断电源，压缩机停止工作，制冷停止。

如此反复，使箱内温度保持在调定的范围内。

热保护器主要由双金属片和电热丝组成。

图5－16为热保护器工作原理图。

热保护器装在压缩机外壳表面。

当电视超载不能运转时，电流增大，电热丝温度升高，使附近的双金属片受热变形，触点跳开，切断电路。

当压缩机机壳温度过高时，也将使双金属片受热变形，切断电路，从而保护压缩机不致烧毁。

冰箱的工作原理紧缩式电冰箱是电机紧缩式电冰箱的简称，它是一种常见的冷凝器。

它主要有以下三个组成部份：箱体、制冷系统与控制系统。

而其中最关键的是制冷系统。

制冷系统主要由四大件组成：紧缩机、冷凝器、膨胀阀和蒸发器，按照控制或是利用需要中间可以选择安装压力控制器、温度控制器、干燥过滤器等辅助器件，但四大件是必不可少的。
