电冰箱的结构与部课件

干燥器和毛细管
• 干燥器即使是很少一点点水，只要通过制冷系统而混入制冷剂回路，就会造成毛细管出口冻结以致出口堵塞，是制冷剂不能循环。或者是灰尘或是其他杂物混入制冷剂中，也同样会造成故障的发生。干燥器能防止这些故障的发生。如图所示干燥器内部是普通的硅粒或分子筛（一种吸湿材料）两端有过滤网，可以滤清尘埃。
压力调至3KG/CM2 ③ 打开乙炔瓶的本体阀门，在压力表上确认残压压
力。 ④ 打开乙炔减压器的调
节阀将压力调至0.3 KG/CM2
⑤ 打开焊枪上乙炔阀门，点燃后，再打开氧气阀门提供氧气，调节火焰后开始操
作。
毛细管的切割方法
用剪刀剪住毛细管的割断部位，轻轻来回转动，划出一圈刀痕，但不能划透，用双手拿住划痕的两边轻轻来回扳动几下，毛细管即可断开，管口不需要再加工，可直接使用。
冰箱的冷凝器是用于散热，它是将冰箱在制冷时产生的热释放到周围的环境中。在目前的设计中，主要有两种设计方法，一种是将它挂在冰箱的后部，这种方式在早期限较为常见，另一种是藏匿在冰箱的两侧板内，这是一种较新的方式，它的主要目的是美观和减少侧板的冷凝水。当冰箱在制冷的同时，冷凝器开始发热，当冰箱停机时，制冷停止，冷凝器的温度也慢慢降低，最后温度一直降到比环境温度要低2~3 度。在夏天的时候，可以在两侧面全部感觉到发热，不过总还有一面的温度较高一些，在其它季节，可能有一面不发热，这是由于热负荷小，冷凝器的面积相对要大，所以在另一面的温度已经与环境温度相当。检验冰箱好坏的最快方法在开机后不久，是否能感觉到冷凝器发热，如果没有则此冰箱可能不会制冷。冰箱冷凝器的最高温度与环境温度相比，一般要高10度左右。由于冷凝器是将管道粘在侧板上，在侧板的不同点位上温度有一定的差别。

96电冰箱制冷系统结构与工作原理分析PPT课件

单门电冰箱采用空气自然对流的降温方式，箱内温度不均匀，蒸发器易
结霜。
7
双门电冰箱的实物结构图：
早期的电冰箱
目前流行的电冰箱
双门直冷式电冰箱的制冷循环图：
冷冻室蒸发器
冷藏室蒸发器冷冻室(-6oC～18oC)和冷藏室 (0oC～10oC)的蒸发器直接吸收食物和箱内周围空气的热量，实现制冷。这类电冰箱冷冻和冷藏室各有一个蒸发器。
冷凝器
直接安装在电冰箱外表面的冷凝器，称为外露式冷凝器。在正常工作时用手摸冷凝器，入口处温度较高，出口温度较低。内藏式冷凝器泄漏后，一般只能外接一个冷凝器。
写在最后
成功的基础在于好的学习习惯
The foundation of success lies in good habits
†22
谢谢聆听
㈡、常见电冰箱外观示意图：
从外观上，电冰箱可分为单门电冰箱、双门电冰箱(常见)和多门电冰箱
单门电冰箱的实物结构图：
单门电冰箱从外形上看比较小巧，只有一个蒸发器，能存放少量食物。它的蒸发器有内藏式和外露式两种。
单门电冰箱的实物结构图：
蒸发器接水盘
温控器电冰箱箱门
钢板
果菜盒
冷凝器压缩机
·学习就是为了达到一定目的而努力去干, 是为一个目标去战胜各种困难的过程,这个过程会充满压力、痛苦和挫折
Learning Is To Achieve A Certain Goal And Work Hard, Is A Process To Overcome Various Difficulties For A Goal
电冰箱制冷系统和工作原理电冰箱制冷部件结构特点
一、电冰箱的种类和工作原理

电冰箱制冷系统结构与工作原理分析PPT课件

第20页/共24页
㈢、毛细管的实际外形图：
图中又细又长的管子为毛细管，其一端接干燥过滤器，另一端接蒸发器。管径为 0.5～1mm之间，长度约为3mm。实际使用中，通常需要使毛细管中制冷剂保持一定的过冷度，以避免制冷剂提前汽化，所以，交毛细管志温度较低的吸气管焊接在一起，长度为1m 左右，其余绕成环形。
低于-18（＜-18） 3个月低于-24（＜-24） 6～8个月
第15页/共24页
电冰箱型号表示方法和含义
B
CD
225
W
U
产品代号:（家用电冰箱为B）
用途分类代号：冷藏箱为C，冷冻箱为D，冷藏冷冻箱为CD.
规格代号，有效容积，用阿拉伯数字表示，单位为升。
有霜电冰箱不表示，
无霜电冰箱用 W表示。
一、电冰箱的种类和工作原理
第1页/共24页
㈠、电冰箱制冷系统的结构原理：
⒈电冰箱由箱体、制冷系统、控制系统三部分组成。
毛细管
⒉电冰箱的制冷系统主要包括蒸发器、冷凝器、毛细管、干燥过滤器和压缩机
蒸发器冷凝器
干燥过滤器压缩机
第2页/共24页
电冰箱工作原理
⒈电冰箱的组成：电冰箱的制冷系统主要包括蒸发器、冷凝器、毛细管、干燥过滤器和压缩机。
间冷主蒸发器直冷蒸发器
冷藏室采用空气自然对流降温方式，冷冻室采用强制对流降温方式
第12页/共24页
多门电冰箱的实物图：
冷藏室采用空气自然对流降温方式，冷冻室采用强制对流降温方式
第13页/共24页
㈢、电冰箱上的标示：
B表示家用电冰箱
表示四星级电冰箱
191表示电冰箱容积为191L

《电冰箱电气系统》课件

列举和解释常见电冰箱故障，如制冷不良、噪音等。
2
如何排除电冰箱的故障
提供故障
维护电冰箱的小技巧
分享一些简单的维护技巧，以延长电冰箱的使用寿命。
电冰箱的维护保养
维护电冰箱的重要性
解释为什么正确的维护和保养对电冰箱的性能和寿命至关重要。
维护电冰箱的方法和技巧
《电冰箱电气系统》PPT 课件
本课件将介绍电冰箱的电气系统，包括电气元件、电路图、故障排除和维护保养。希望通过本课件，让大家对电冰箱的电气系统有更深入的了解。
电冰箱的电气元件
电子控制器
控制电冰箱的各项功能和温度。
温控器
监测和调节冷冻室的温度。
照明灯
提供冷冻室内部的照明。
压缩机启动器
启动和控制冷冻压缩机。
提供一些简单的维护方法和注意事项。
延长电冰箱使用寿命的小技巧
分享一些延长电冰箱寿命的实用技巧和建议。
结论
通过本课件的学习，您应该对电冰箱的电气系统有了更全面的认识。了解电冰箱电气系统的重要性和影响，并掌握维护和故障排除的技巧。
除霜器
自动除霜以保持冷冻室的冷冻效果。
电机
驱动风扇、传动装置和其他部件。
电冰箱的电路图
电路图的作用与意义
帮助我们理解电冰箱的电气连接和工作原理。
电路图的基本符号
解读电路图符号，理解电器元件的功能和连接方式。
常见的电冰箱电路图
了解常见电冰箱的电路图，学习其工作原理。
电冰箱故障排除
1
常见的电冰箱故障

电冰箱电气控制系统部件结构及工作原理[可修改版ppt]

二、电冰箱启动器
启动继电器的种类特点与结构原理典型电冰箱启动控制器检修实例电冰箱启动继电器的代换演练
1
启动继电器的种类特点与结构原理
2
启动继电器
电压式启动继电器
器
器
波纹管式压力继电器
薄壳式压力继电器
热保护继电器
过载保护器
机械式温控器调整旋钮的工作原理：
调整旋钮
调温凸轮
传动支架
温度调节螺钉
弹簧
温度控制板
机械式温控器调整旋钮的工作原理：
调整旋钮
调温凸轮
传动支架
弹簧
温度调节螺钉
温度控制板
需需要要设设定定较较低高的的温温度度时时，，可可将将旋旋钮钮顺逆时时针针旋旋转转，，使使弹弹簧簧张张力力减增小大
普通温控器的内部结构：调节转轴
单温单一控制：
电冰箱的温度控制方式
应用：单门直冷式电冰箱
制采压用缩半机自的动启化停霜来温达控到器控，温通目过的控
双温单一控制：
电冰箱的温度控制方式
应用：早期的双门直冷式电冰箱
冷冻室蒸发器
双温双控
冷藏室温控器
冷冻室温控器
电冰箱电气控制系统部件结构及工作
原理
一、电冰箱温控器结构与检测
温控器的种类特点与结构原理典型电冰箱温控器检修实例电冰箱温控器的代换演练
温控器的种类特点与结构原理
温控器的种类： ① 膨胀式金属膨胀式和液体膨胀式温控器。如：双金属片温控器。 ② 机械式蒸气压力式和气体吸附式温控器。如：压力式温控器。 ③ 电子式电阻式和电热偶式温控器。如：电子恒温控制器。电冰箱的三种温度控制方式： ① 单温单一控制方式 ② 双温单一控制方式 ③ 双温双控方式。

电冰箱电气控制系统与工作原理课件

仪表检测法
使用万用表等仪表检测电压、电流、电阻等参数，进一步确定故障原因。
常见故障维修实例
压缩机不启动维修实例
检查电源和启动器，更换损坏的启动器或电机绕组，排除故障。
制冷效果差维修实例
检查制冷剂是否泄漏，清洁冷凝器，更换损坏的毛细管，提高制冷效果。
噪音大维修实例
调整压缩机底座，消除管路共振，排放制冷剂中的空气，降低噪音。
控制电路
负责接收用户指令，控制电冰箱的运行状态。
传感器电路检测电冰箱内部温 Nhomakorabea、湿度等参数，反馈给控制电路。
执行机构电路
接收控制电路的信号，驱动电冰箱的压缩机、风扇等部件。
电气控制系统的主要元件
继电器
用于控制电冰箱的启动和停止，保护电路。
温度传感器
检测电冰箱内部温度，反馈给控制电路。
压缩机
温度控制器
温度控制器用于检测冰箱内部温度，控制压缩机的工作状态。
照明灯
照明灯用于照亮冰箱内部，方便取物。
安全保护装置
安全保护装置包括过载保护、过压保护、欠压保护等，确保电冰箱安全运行。
01
电冰箱常见故障与维修
常见故障类型及原因
01
压缩机不启动
电源故障、启动器损坏、电机绕组断路等。
噪音大
压缩机底座松动、管路共振、制冷剂进入空气等。
电冰箱电气控制系统与工作原理课件
THE FIRST LESSON OF THE SCHOOL YEAR
• 电冰箱电气控制系统 • 电冰箱工作原理
01
电冰箱概述
电冰箱的定义与分类
定义
电冰箱是一种用于储存食物并保持其新鲜度的家用电器。
分类

电冰箱电气控制系统部件结构及工作原理

电子式温控器工作原理
将惠斯登电桥的一个桥路置换为热敏电阻作为感温元件，三极管VT1的发射极和基极接在电桥的一个对角线上，电桥的另一条对角线接在24V电源上。
调节电位器RP ，使电桥平衡，则A 点电位与B点电位相等，VT1的基极与发射极间的电位差为零，三极管VT1截止，继电器K释放，压缩机停止运转。
19
半自动化霜温控器的实物外形：
2021/10/10
20
几种其他类型的温控器：
定温复位型温控器：它的停机温度与调温旋钮的位置有关，开机温度固定不变，一般为为 5℃±l.5℃。
感温风门温控器：双门间冷式无霜电冰箱一般冷冻室采用普通型温度控制器来控制压缩机的启停。而冷藏室风门的自动开启和关闭则是靠风门温度控制器来控制的。这两种温度控制器相互配合，使得冷冻室和冷藏室的温度可以分别进行控制。这循2种环02温冷1/1度风0/1控温0 制度器的的变工化作，原自理动：调是节靠风安门19装或在盖冷板藏开室口回的风大口小附。近的风道内感温管，感受21
电冰箱电器控制系统部件结构及工作原理
2021/10/10
1
一、电冰箱温控器结构与检测
2021/10/10
2
2021/10/10
温控器的种类特点与结构原理典型电冰箱温控器检修实例电冰箱温控器的代换演练
3
温控器的种类特点与结构原理
温控器的种类： ① 膨胀式金属膨胀式和液体膨胀式温控器。如：双金属片温控器。 ② 机械式蒸气压力式和气体吸附式温控器。如：压力式温控器。 ③ 电子式电阻式和电热偶式温控器。如：电子恒温控制器。电冰箱的三种温度控制方式： ① 单温单一控制方式 ② 双温单一控制方式 ③ 双温双控方式。
2021/10/10

51电冰箱控制系统及部件解析课件

第2章家用电冰箱
电动机与启动
单相异步电动机目前单相异步电动机主要用于封闭式制冷机中，在制冷与空调设备中常用的单相异步电动机有：单相电阻启动式异步电动机单相电容运转式异步电动机下面分别介绍它们的启动方法：
第2章家用电冰箱单相电阻启动式异步电动机启动
副绕组
转子
～
主绕组

启动器
重力启动器 PTC元件
单门直冷式电冰箱控制电路
温控器过载热保护器
温控器过载热保护器
照明灯
～220V
门开关
压缩机
重力式启动器
照明灯
门开关
PTC
压缩机
第2章家用电冰箱
北京雪花牌直冷式双门电冰箱控制电路
第2章家用电冰箱
万宝BCD-158直冷式双门电冰箱控制电路
LH C 温控器
发热丝开关门开关
箱内发热丝
过载保护器
照明灯
第2章家用电冰箱
万宝BYD-155间冷式双门电冰箱控制电路
温控器除霜温控器
照明灯
M M 风扇电机
除霜计时器
除霜
3
2
1门开关
保险丝（76℃）
过载保护器
第2章家用电冰箱
电气控制系统故障
1.压缩机运转，但不制冷 2. 制冷效果差 3.电冰箱不停机 4.压缩机不启动
第2章家用电冰箱
在相应位置插入化霜温控器、温度保护装置、启动器等部件的外观及结构原理图
第2章家用电冰箱

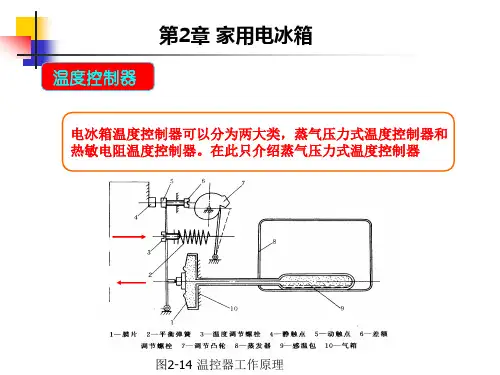

温度控制器
电冰箱温度控制器可以分为两大类，蒸气压力式温度控制器和热敏电阻温度控制器。在此只介绍蒸气压力式温度控制器
图2-14 温控器工作原理

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

机械式温控器的工作原理：控制板
旋钮
隔膜温压转换部件
感温剂感温头
感温腔
弹簧
调温凸轴
触点
传动支板
接电路
机械式பைடு நூலகம்控器的原理：
当当冷冷藏藏室室内内温温度度低大于于温温控控器器设设定定温温度度时，，感感温温管管内内的的感感温温剂剂受压热力膨减胀小，，压压力力小大于于弹弹簧簧的的拉拉力力，，在在弹感簧温拉剂力压的力作的用作下用，下传，动传支动架支动架作动，作使使触触点点断导开通
随着箱内温度的逐步下降，热敏电阻 R1的阻值逐步增大，此时三极管VTl的基极电流Ib变小，集电极电流Ic也变小。当IC小于继电器的释放电流时，继电器 K释放，压缩机电机断电停止工作。
典型电冰箱温控器检修实例
温控器的检测：
检测温控器停机点的电阻——无穷大
温控器的检测：
检测温控器非停机点的电阻——接通状态（趋于0）
W
产品名称
产品
(温控器为W) 类型
温控
冷点
改进
范围断开温度设计序号
普通型：P 化霜复合型：S 定温复位型：D 间冷风门型：M 信号输出型：X
0℃以下：F 0℃以上：不标识
大写A、B、C标识
温控器的规格型号：产品名称
产品类型：定温复位型
温控范围： 0℃以下
冷点断开温度
定温复位型温控器，温度范围在0℃以下，冷点断开温度为-20℃
电冰箱电器控制系统部件结构及工作原理
一、电冰箱温控器结构与检测
温控器的种类特点与结构原理典型电冰箱温控器检修实例电冰箱温控器的代换演练
温控器的种类特点与结构原理
温控器的种类： ① 膨胀式金属膨胀式和液体膨胀式温控器。如：双金属片温控器。 ② 机械式蒸气压力式和气体吸附式温控器。如：压力式温控器。 ③ 电子式电阻式和电热偶式温控器。如：电子恒温控制器。电冰箱的三种温度控制方式： ① 单温单一控制方式 ② 双温单一控制方式 ③ 双温双控方式。
冷冻室冷藏室
冷冻室
电
感温头
冰
箱
冷藏室
的
蒸发器
温度
控
冷藏室
制
感温头
方式
电磁阀毛细管
冷冻室
双
冷藏室
温
双
控
冷冻室温控器
接水盘
压缩机
干燥管
防霜器
电冰箱的温度控制方式
冷凝器
冷冻室
电
双
冷藏室
冰箱
温
的
双
温
控
度
控
制
方
式
双温双控方式：就是在电冰箱中配置两个温控器
冷凝器
温控器的规格型号：
几种其他类型的温控器：
电子式温控器：这种温度控制器主要以金属导体或半导体的电阻为感温元件，利用它的电阻值能随温度变化而明显地改变NTC）。其感温元件常用的有铂热电阻、铜热电阻和热敏电阻。直流热继敏电电器阻和电电子源式变温压度器控等制组器1成是9，由感温元件(负温度系数热敏电阻)、放大器、
电子式温控器工作原理
电冰箱温控器的代换演练
温控器的代换：
温控器调节钮
正常/冬季切换开关
温度传感器
温控器的安装位置
温控器的代换：
卸下卸温下取度温下传控温感器控器保器保护及护盖其盖的保的固护固定装定螺置螺钉钉
温控器的代换：
温控器传动齿轮
照明灯泡
温度传感器
感温管
温控器的结构
温控器的代换：
固定螺钉
固定螺钉
拔轻下取轻温卸下将控下温温器固度控的定传器连螺感取接钉器下引线
二、电冰箱启动器
启动继电器的种类特点与结构原理典型电冰箱启动控制器检修实例电冰箱启动继电器的代换演练
1
启动继电器的种类特点与结构原理
2
启动继电器
电压式启动继电器
电流式启动继电器
启
动继电
压力继电器
器
波纹管式压力继电器
薄壳式压力继电器
热保护继电器
过载保护器
单温单一控制：
电冰箱的温度控制方式
应用：单门直冷式电冰箱
制采压用缩半机自的动启化停霜来温达控到器控，温通目过的控
双温单一控制：
电冰箱的温度控制方式
应用：早期的双门直冷式电冰箱
冷冻室蒸发器
双温双控
冷藏室温控器
冷冻室温控器
将惠斯登电桥的一个桥路置换为热敏电阻作为感温元件，三极管VT1的发射极和基极接在电桥的一个对角线上，电桥的另一条对角线接在24V电源上。
调节电位器RP ，使电桥平衡，则A 点电位与B点电位相等，VT1的基极与发射极间的电位差为零，三极管VT1截止，继电器K释放，压缩机停止运转。
随着电冰箱内的温度逐渐上升，热敏电阻R1的阻值不断减小，电桥失去平衡，A点电位逐渐升高。三极管VT1的基极电流Ib逐渐增大，集电极电流Ic也相应增大。箱内温度越高，R1的阻值越小，Ib大，Ic越大。当集电极电流Ic 大到继电器的吸合电流时，继电器K吸合，接通压缩机电机的电源电路，压缩机开始运转，系统开始进行制冷运行。
感温管波纹管
固定螺母
温度范围调节螺钉
接地端子
主弹簧片
触点
接线端子
温差调节螺钉
普通温控器的实物外形：
半自动化霜温控器的工作原理：
温调度弹温控簧凸制轮板
温度调节化螺化霜钉霜平触弹衡点簧弹簧调整旋钮感温器
化霜按钮
传动支板
16
半自动化霜温控器的工作原理：
1.当蒸发器结霜过厚时，可按下化霜按钮，在化霜弹簧拉力的作用下，可强制触点断开，压缩机停机，蒸发器处于化霜状态
2.化霜完毕后，蒸发器温度升高，感温器内的感温剂受热膨胀，感温管内压力增大，在压力的作用下触点导通，化霜状态结束
半自动化霜温控器的实物外形：
几种其他类型的温控器：
定温复位型温控器：它的停机温度与调温旋钮的位置有关，开机温度固定不变，一般为为 5℃±l.5℃。
感温风门温控器：双门间冷式无霜电冰箱一般冷冻室采用普通型温度控制器来控制压缩机的启停。而冷藏室风门的自动开启和关闭则是靠风门温度控制器来控制的。这两种温度控制器相互配合，使得冷冻室和冷藏室的温度可以分别进行控制。这种温度控制器的工作原理：是靠安19装在冷藏室回风口附近的风道内感温管，感受循环冷风温度的变化，自动调节风门或盖板开口的大小。
机械式温控器调整旋钮的工作原理：
调整旋钮
调温凸轮
传动支架
温度调节螺钉
弹簧
温度控制板
机械式温控器调整旋钮的工作原理：
调整旋钮
调温凸轮
传动支架
弹簧
温度调节螺钉
温度控制板
需需要要设设定定较较低高的的温温度度时时，，可可将将旋旋钮钮顺逆时时针针旋旋转转，，使使弹弹簧簧张张力力减增小大
普通温控器的内部结构：调节转轴
