第八讲-电冰箱电气控制系统部件结构及工作原理

电子冰箱电控原理一、主要零件工作原理1、压机（1）定速压机：由继电器驱动，继电器一端接 L（棕线），另一端为压电驱动线（黑线）接压机过流保护器（压机配件），压机驱动另一端接N（蓝线），继电器闭合黑线带电则压机工作，继电器断开黑线不带电则压机停止工作。

（2）变频压机：变频压机由专用变频驱动器驱动，之间用压机驱动线连结（三相），转速控制由主控板经PWM 连结线（两相）发送 PWM信号给变频驱动器，不一样频次的 PWM 信号对应必定的转速，变频驱动器接收到后则控制压机达到相应的转速，注意 PWM 线没连结即频率为 0 时，变频驱动器以1800RPM 驱动压机。

2、电磁阀为双稳态电磁阀，由光耦可控硅驱动，可控硅一端接L（棕线）另一端（红线或白线）接电磁阀一端（4.8 插片），电磁阀另一端（6.8 插片）接 N（蓝线），驱动信号为电网半波信号（正或负），正半周电磁阀为一种状态，负半周为另一种状态。

半周信号数目每次连续 5 个，每分钟重复一次（保持）。

电磁阀从一种状态变换到另一状态时有显然咔哒一声。

3、LED 照明灯由三极管供给 5V 电源地（黑线）接照明灯一端，照明灯另一端（红线）接主控板 5V 电源正。

照明灯独自接5V 电源（注意 +、-）则亮。

4、显示板显示板与主控板之间由 8 芯线束连结（5V 电源和信号），液晶显示屏由专用芯片驱动，显示内容由主控板经过线束传达给专用芯片，按键信号直接经过线束由主控板进行采样。

另显示板上还有一环境传感器，经过线束由主板板进行采样。

显示板连结不好时，主控板照旧工作，但环境传感器为故障状态。

5、主控板电源一般由安全变压器供给，控制重点零件是单片机，达成传感器、按键、门开关采样，压机、电磁阀、照明灯、显示板驱动等功能。

一句话拿掉主控板或坏掉则冰箱就不可以工作。

6、传感器为负温度系数热敏电阻（温度越低则电阻越大），在 5 度时约为 5K 欧。

每个传感器经过双线与主控板相连，且主控板上有一上接电阻以形成分压电路，分压信号由单片机的 A/D（模 / 数）变换成相应的数字值，不一样的温度对应不一样的数字值，则依据此数字值进行温度控制。

电冰箱的结构及工作原理一、电冰箱的结构电冰箱是家庭和商业场所常见的电器设备，它通过制冷系统将食物和饮料保持在低温状态，延长其保鲜时间。

下面是电冰箱的主要结构部分：1. 外壳：电冰箱的外壳通常由金属或塑料制成，具有良好的绝缘性能，能够保护内部的制冷系统。

2. 内胆：内胆是电冰箱的储存空间，用于放置食物和饮料。

内胆通常由金属或塑料制成，具有良好的导热性能，以便快速传递制冷效果。

3. 门：电冰箱的门用于打开和关闭冷藏室和冷冻室。

门通常由两层玻璃制成，中间填充有真空层，以减少热量传递。

4. 制冷系统：制冷系统是电冰箱的核心部分，用于产生低温。

它由压缩机、冷凝器、蒸发器和节流阀等组成。

压缩机负责压缩制冷剂，增加其温度和压力；冷凝器将高温高压的制冷剂冷却并转化为高压液体；蒸发器将高压液体制冷剂蒸发为低温蒸汽，吸收周围环境的热量，从而降低内部的温度；节流阀用于控制制冷剂的流量和压力。

5. 温控装置：温控装置用于监测和调节电冰箱的温度。

它通常由温度传感器和控制电路组成，可以根据设定的温度来控制制冷系统的运行。

6. 附属设备：电冰箱还包括一些附属设备，如内部照明灯、可调节的储物架和抽屉等，以提供更好的使用体验和储存空间。

二、电冰箱的工作原理电冰箱的工作原理基于制冷循环。

下面是电冰箱的工作原理的详细描述：1. 压缩机工作阶段：压缩机开始工作时，它会吸入低温低压的制冷剂蒸汽，并将其压缩为高温高压的气体。

这个过程需要消耗电能。

2. 冷凝器工作阶段：高温高压的制冷剂气体进入冷凝器，通过与外部环境接触，散发热量并冷却下来。

在这个过程中，制冷剂从气体状态变为液体状态。

3. 节流阀工作阶段：冷却后的制冷剂液体通过节流阀进入蒸发器。

节流阀的作用是降低制冷剂的压力和流量，使其进入蒸发器时能够蒸发为低温蒸汽。

4. 蒸发器工作阶段：制冷剂低温蒸汽进入蒸发器，吸收冷藏室和冷冻室内部的热量，从而降低内部的温度。

同时，制冷剂再次变为低温低压的蒸汽。

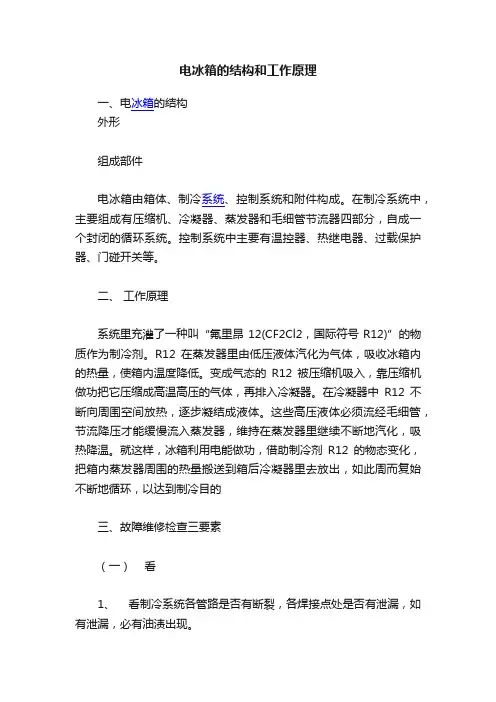

电冰箱的结构和工作原理
一、电冰箱的结构
外形
组成部件
电冰箱由箱体、制冷系统、控制系统和附件构成。

在制冷系统中，主要组成有压缩机、冷凝器、蒸发器和毛细管节流器四部分，自成一个封闭的循环系统。

控制系统中主要有温控器、热继电器、过载保护器、门碰开关等。

二、工作原理
系统里充灌了一种叫“氟里昂12(CF2Cl2，国际符号R12)”的物质作为制冷剂。

R12在蒸发器里由低压液体汽化为气体，吸收冰箱内的热量，使箱内温度降低。

变成气态的R12被压缩机吸入，靠压缩机做功把它压缩成高温高压的气体，再排入冷凝器。

在冷凝器中R12不断向周围空间放热，逐步凝结成液体。

这些高压液体必须流经毛细管，节流降压才能缓慢流入蒸发器，维持在蒸发器里继续不断地汽化，吸热降温。

就这样，冰箱利用电能做功，借助制冷剂R12的物态变化，把箱内蒸发器周围的热量搬送到箱后冷凝器里去放出，如此周而复始不断地循环，以达到制冷目的
三、故障维修检查三要素
（一）看
1、看制冷系统各管路是否有断裂，各焊接点处是否有泄漏，如有泄漏，必有油渍出现。

2、看压缩机吸、排气（高、低压）压力值是否正常。

3、看蒸发器和回气管挂霜情况。

如冷冻蒸发器只挂有一部分霜或不结霜均属于不正常现象。

（冷藏蒸发器不能照次判断）
4、注意冷藏室或冷冻室的降温速度，若降温速度比正常运转时显著减慢，则属不正常现象。

5、看冰箱主控制板的各种显示状态。

6、看冰箱放置的环境。

7、看冰箱门封、箱体、台面、保温层状态和保温环境。

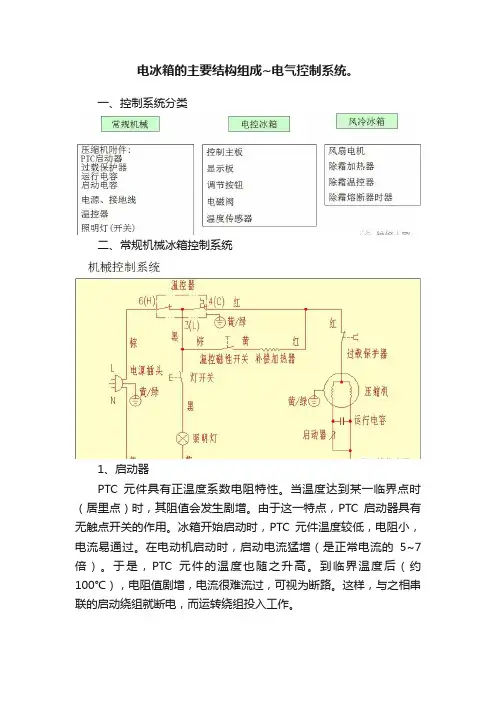

电冰箱的主要结构组成~电气控制系统。

一、控制系统分类二、常规机械冰箱控制系统1、启动器PTC元件具有正温度系数电阻特性。

当温度达到某一临界点时（居里点）时，其阻值会发生剧增。

由于这一特点，PTC启动器具有无触点开关的作用。

冰箱开始启动时，PTC元件温度较低，电阻小，电流易通过。

在电动机启动时，启动电流猛增（是正常电流的5~7倍）。

于是，PTC元件的温度也随之升高。

到临界温度后（约100℃），电阻值剧增，电流很难流过，可视为断路。

这样，与之相串联的启动绕组就断电，而运转绕组投入工作。

节能型启动器起动电路由过流继电器RJ、正温度系数热敏电阻R、电容C构成；价格相对较高，一般在节能冰箱上使用。

2、过载保护器保护器串入主电路中，它的触点是常闭的。

在一般情况下导通。

当电路中因过载而使电流增大时，电阻丝会发热，使与之相邻的双金属片受热变形，向上弯曲，于是触点断开，压缩机停止运行，起到了保护压缩机的作用。

由于过载保护器是紧贴在压缩机外壳上的，所以双金属片又能感受到外壳的温度。

若压缩机工作不正常，壳体温度达到90℃以上，双金属片也会因受热而弯曲变形将触点断开。

所以这种保护器具有过流和过热双重保护作用。

3、电容启动电容：压缩机电机在启动时，要克服本身的惯性，同时还要克服负载的反作用力（如冰箱压缩机启动时必须克服制冷剂的反作用力），因此电机启动时需要较大的电流和转矩。

当转动正常后，为了节约能源，需要的转矩又要大幅度下降。

给电机加一组辅助线圈，只在启动时工作，正常后它就断开；运行电容：用于改善压缩机电动机运行磁场，提高运行效率；4、照明灯LED:发光二极管，寿命长、节能、价格高，10~15W；白炽灯：玻璃灯珠，寿命短、耗电、价格低，0.5~1W；冰箱其它用途的灯:LED红色/蓝色保鲜灯、UV紫外杀菌灯5、电源线、开关门灯开关：扇形门灯开关、磁性门灯开关；补偿开关：温度补偿开关、磁性温度开关；6、磁性开关磁性门灯开关：是一种位置检测开关，在正常的工作条件下，该元件在预定的距离范围接通和断开，由磁簧管、永磁铁配套组成。

电冰箱的结构及工作原理电冰箱是现代家庭中常见的家电设备，它的主要功能是将食物和饮料保持在低温状态，以延长其保鲜期。

本文将详细介绍电冰箱的结构和工作原理。

一、电冰箱的结构1. 外壳：电冰箱的外壳通常由金属或者塑料制成，具有一定的强度和耐用性，能够保护内部的组件。

2. 内胆：内胆是电冰箱的主要储存空间，通常由金属或者塑料制成。

内胆内部有多层隔板，用于分隔不同食物和饮料的储存区域。

3. 门：电冰箱的门通常由两层玻璃制成，中间充满了绝缘材料，以减少热量的传导。

门上还配有密封条，能够有效地防止冷空气的泄漏。

4. 压缩机：压缩机是电冰箱的核心组件，负责压缩制冷剂并将其送入冷凝器。

5. 冷凝器：冷凝器位于电冰箱的背部或者底部，其主要作用是将制冷剂从气态转化为液态，释放热量。

6. 蒸发器：蒸发器位于电冰箱的内部，其主要作用是将液态制冷剂吸收食物和饮料释放的热量，并将其转化为冷空气。

7. 温控器：温控器用于控制电冰箱的温度，当温度超过设定值时，它会启动压缩机，将制冷剂重新循环，直到温度降低到设定值。

二、电冰箱的工作原理电冰箱的工作原理基于制冷循环。

制冷循环是一个热力学过程，通过改变制冷剂的压力和温度来实现冷却效果。

1. 压缩过程：当电冰箱启动时，压缩机开始工作。

压缩机将制冷剂吸入，然后通过压缩使其压力和温度升高。

2. 冷凝过程：高温高压的制冷剂进入冷凝器，通过散热器散发热量，并逐渐冷却变为高压液体。

3. 膨胀过程：高压液体制冷剂通过膨胀阀进入蒸发器，膨胀阀的作用是降低制冷剂的压力和温度。

在蒸发器内部，制冷剂吸收食物和饮料释放的热量，同时自身变为低温低压的蒸汽。

4. 蒸发过程：低温低压的蒸汽制冷剂再次被压缩机吸入，循环往复，形成制冷循环。

5. 温度控制：电冰箱内部安装了温控器，当温度超过设定值时，温控器会启动压缩机，将制冷剂重新循环，直到温度降低到设定值。

通过这样的制冷循环，电冰箱能够将食物和饮料的温度降低到设定的低温状态，从而延长其保鲜期。

电冰箱的结构及工作原理【引言】电冰箱是现代家庭中常见的电器设备，它以其优秀的冷藏和保鲜功能，为我们的生活带来了极大的便利。

本文将详细介绍电冰箱的结构和工作原理，帮助读者更好地理解电冰箱的运行机制。

【主体部分】一、电冰箱的结构电冰箱由以下几个主要部分组成：1. 外壳：电冰箱外壳一般由金属或塑料制成，具有良好的耐用性和外观。

2. 内胆：内胆是电冰箱的主要存储空间，一般由塑料制成，具有一定的保温性能。

3. 门体：门体是电冰箱的进出口，通常由金属和玻璃制成，具有隔热和透明的特性。

4. 门密封条：门密封条位于门体和内胆之间，起到隔热和密封的作用，防止冷空气外泄。

5. 制冷系统：制冷系统是电冰箱的核心组成部分，包括压缩机、冷凝器、蒸发器和节流阀等。

6. 控制系统：控制系统用于控制电冰箱的运行状态和温度，一般包括温度调节器、传感器和电路板等。

二、电冰箱的工作原理电冰箱的工作原理是基于制冷循环和热力学原理的。

1. 制冷循环：制冷循环是电冰箱实现冷藏和保鲜的关键过程。

其基本步骤如下：(1) 压缩：压缩机将低温低压的制冷剂吸入，通过压缩使其成为高温高压气体。

(2) 冷凝：高温高压气体通过冷凝器散热，变成高温高压液体。

(3) 膨胀：高温高压液体通过节流阀膨胀，降低温度和压力，变成低温低压液体。

(4) 蒸发：低温低压液体通过蒸发器吸热，变成低温低压蒸汽。

(5) 循环：低温低压蒸汽再次被压缩机吸入，循环进行。

2. 热力学原理：根据热力学原理，热量会自然地从高温区域传递到低温区域，这一原理被应用于电冰箱的工作中。

电冰箱内部的制冷剂通过制冷循环，吸收冷藏室内的热量，然后将热量释放到外部的冷凝器中，使冷藏室内温度降低。

三、电冰箱的工作过程电冰箱的工作过程可以简单描述为以下几个步骤：1. 初始状态：当电冰箱刚启动时，制冷系统处于待机状态，内部温度与外部温度相同。

2. 制冷启动：当我们设定了所需的冷藏温度后，控制系统将启动制冷循环。

电冰箱的结构和工作原理电冰箱的结构和工作原理一、电冰箱的结构外形组成部件电冰箱由箱体、制冷系统、控制系统和附件构成。

在制冷系统中，主要组成有压缩机、冷凝器、蒸发器和毛细管节流器四部分，自成一个封闭的循环系统。

控制系统中主要有温控器、热继电器、过载保护器、门碰开关等。

二、工作原理系统里充灌了一种叫“氟里昂12(CF2Cl2，国际符号R12)”的物质作为制冷剂。

R12在蒸发器里由低压液体汽化为气体，吸收冰箱内的热量，使箱内温度降低。

变成气态的R12被压缩机吸入，靠压缩机做功把它压缩成高温高压的气体，再排入冷凝器。

在冷凝器中R12不断向周围空间放热，逐步凝结成液体。

这些高压液体必须流经毛细管，节流降压才能缓慢流入蒸发器，维持在蒸发器里继续不断地汽化，吸热降温。

就这样，冰箱利用电能做功，借助制冷剂R12的物态变化，把箱内蒸发器周围的热量搬送到箱后冷凝器里去放出，如此周而复始不断地循环，以达到制冷目的三、故障维修检查三要素（一）看1、看制冷系统各管路是否有断裂，各焊接点处是否有泄漏，如有泄漏，必有油渍出现。

2、看压缩机吸、排气（高、低压）压力值是否正常。

3、看蒸发器和回气管挂霜情况。

如冷冻蒸发器只挂有一部分霜或不结霜均属于不正常现象。

（冷藏蒸发器不能照次判断）4、注意冷藏室或冷冻室的降温速度，若降温速度比正常运转时显著减慢，则属不正常现象。

5、看冰箱主控制板的各种显示状态。

6、看冰箱放置的环境。

7、看冰箱门封、箱体、台面、保温层状态和保温环境。

（二）听1、听压缩机运转时的各种声音全封闭机组出现“嗡嗡”的声音是电机不能正常启动的过负荷声音。

“嘶嘶”声是压缩机内高压管断裂发出的高压气流声，“咯咯”声是压缩机内吊簧断裂后发出的撞击声。

压缩机正常运转时，一般都会发出轻微但又均匀的“嗡嗡”的电流振动声。

如出现“通通”声，是压缩机液击声，即有大量制冷剂湿蒸气或冷冻机油进入气缸。

“当当”声是压缩机内部金属撞击声，这响声说明内部运动部件有松动（注意与开停时撞缸声区别）2、听蒸发器里气体流动在压缩机工作的情况下打开箱体门，侧耳细听蒸发器内的气流声，“嘶嘶嘶”并有流水似的声音是蒸发器内制冷剂循环的正常气流声。

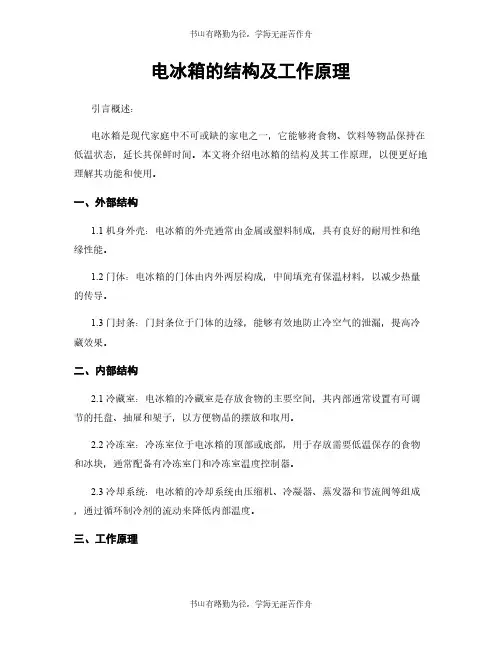

电冰箱的结构及工作原理引言概述：电冰箱是现代家庭中不可或缺的家电之一，它能够将食物、饮料等物品保持在低温状态，延长其保鲜时间。

本文将介绍电冰箱的结构及其工作原理，以便更好地理解其功能和使用。

一、外部结构1.1 机身外壳：电冰箱的外壳通常由金属或塑料制成，具有良好的耐用性和绝缘性能。

1.2 门体：电冰箱的门体由内外两层构成，中间填充有保温材料，以减少热量的传导。

1.3 门封条：门封条位于门体的边缘，能够有效地防止冷空气的泄漏，提高冷藏效果。

二、内部结构2.1 冷藏室：电冰箱的冷藏室是存放食物的主要空间，其内部通常设置有可调节的托盘、抽屉和架子，以方便物品的摆放和取用。

2.2 冷冻室：冷冻室位于电冰箱的顶部或底部，用于存放需要低温保存的食物和冰块，通常配备有冷冻室门和冷冻室温度控制器。

2.3 冷却系统：电冰箱的冷却系统由压缩机、冷凝器、蒸发器和节流阀等组成，通过循环制冷剂的流动来降低内部温度。

三、工作原理3.1 压缩机工作原理：压缩机是电冰箱中的核心部件，它将低温低压的制冷剂吸入，通过机械压缩使其温度和压力升高，然后将高温高压的制冷剂排出。

3.2 冷凝器工作原理：冷凝器位于电冰箱的背部或底部，通过散热片将高温高压的制冷剂散热，使其温度降低，变成高压液体。

3.3 蒸发器工作原理：蒸发器位于电冰箱的冷藏室内部，制冷剂在经过蒸发器时，受到外界热量的作用，从高压液体转变为低温低压的蒸汽，吸收冷藏室内的热量，降低温度。

四、温度控制4.1 温度控制器：电冰箱内部配备有温度控制器，可根据用户需求来调节冷藏室和冷冻室的温度。

4.2 传感器：温度控制器通过传感器来感知冷藏室和冷冻室的温度变化，从而控制压缩机和制冷系统的运行。

4.3 自动化系统：现代电冰箱通常配备有智能化的自动化系统，能够根据使用情况和环境温度自动调节制冷系统的运行，提高能效和节能效果。

五、保养和维护5.1 定期清洁：定期清洁电冰箱的内部和外部，保持卫生，避免异味和细菌滋生。

电冰箱的结构及工作原理电冰箱是家庭和商业场所中常见的电器设备，它能够将食物和饮料保持在低温状态，延长其保鲜时间。

本文将详细介绍电冰箱的结构和工作原理。

一、电冰箱的结构1. 外壳：电冰箱的外壳通常由金属或者塑料制成，具有隔热和保护内部零件的功能。

外壳还包括门、把手和控制面板等部件。

2. 内胆：电冰箱的内胆是用塑料材料制成的，具有良好的绝缘性能。

内胆通常分为冷藏室和冷冻室两个部份。

3. 门：电冰箱的门是用隔热材料制成的，以减少热量的传递。

门上通常有密封条，确保门的密闭性能。

4. 制冷系统：电冰箱的制冷系统由压缩机、冷凝器、膨胀阀和蒸发器等组成。

制冷系统负责将热量从内部排出，使内部温度降低。

5. 控制系统：电冰箱的控制系统包括温度控制器、传感器和电路板等。

控制系统可以监测和调节电冰箱的温度，确保其在设定的范围内工作。

二、电冰箱的工作原理1. 压缩机工作阶段：当电冰箱内部温度升高时，温度传感器会发出信号，启动压缩机。

压缩机开始工作时，会通过压缩制冷剂（通常是氟利昂气体）增加其压力和温度。

2. 冷凝器工作阶段：高温高压的制冷剂通过冷凝器，与外界空气进行热交换。

在这个过程中，制冷剂会释放热量，变成高压液体。

3. 膨胀阀工作阶段：高压液体制冷剂通过膨胀阀进入蒸发器。

膨胀阀的作用是降低制冷剂的压力，使其变成低温低压的蒸发气体。

4. 蒸发器工作阶段：低温低压的蒸发气体通过蒸发器，与冷藏室和冷冻室内的空气进行热交换。

在这个过程中，蒸发器吸收了空气中的热量，使空气温度降低。

5. 温度控制阶段：当温度达到设定值时，温度传感器会发送信号给控制系统，住手压缩机的工作。

当温度再次升高时，控制系统会重新启动压缩机，循环工作。

三、电冰箱的节能技术为了提高电冰箱的能效，减少能源消耗，现代电冰箱采用了一些节能技术：1. 高效压缩机：采用高效率的压缩机，减少能源的消耗。

2. 节能模式：电冰箱通常配备有节能模式，可以根据使用需求调整制冷功率，减少能源的浪费。

冰箱电气原理冰箱是我们日常生活中常见的家电之一，它能够有效地保持食物的新鲜度和冷藏效果。

而冰箱的正常运行离不开电气原理的支持。

本文将从冰箱的电气原理入手，为大家介绍冰箱是如何通过电气原理来实现制冷功能的。

首先，我们来了解一下冰箱的基本结构。

冰箱通常由压缩机、蒸发器、冷凝器和节流阀等部件组成。

其中，压缩机是冰箱的心脏，它通过压缩制冷剂将其变成高温高压气体，然后将其输送到冷凝器中。

在冷凝器中，高温高压的制冷剂会散发热量，变成高温高压液体。

接着，制冷剂通过节流阀进入蒸发器，此时制冷剂的压力迅速下降，从而降低了温度。

在蒸发器中，制冷剂吸收了周围的热量，使得冰箱内的空气温度下降，从而实现了制冷的效果。

接下来，我们来分析一下冰箱的电气原理。

冰箱的运行离不开电气控制系统的支持。

电气控制系统主要由温度控制器、压缩机启动器、风扇和传感器等部件组成。

温度控制器是冰箱内部温度的监控和调节中心，当温度超出设定范围时，温度控制器会发出信号，启动压缩机来制冷。

而压缩机启动器则是控制压缩机的启停，保证其正常运行。

同时，风扇和传感器也起着重要的作用，它们能够帮助冰箱内部空气的循环和温度的监测，保证冰箱内部的温度均匀分布和稳定。

在冰箱的电气原理中，最核心的部分就是压缩机。

压缩机是冰箱制冷循环系统中的核心部件，它通过电气控制系统的支持，能够将制冷剂进行压缩和膨胀，从而实现制冷的效果。

同时，压缩机的运行状态也直接影响到冰箱的制冷效果和能耗。

因此，冰箱的电气原理对于压缩机的控制和运行至关重要。

除了压缩机以外，冰箱的电气原理还涉及到制冷剂的循环和温度的控制。

制冷剂的循环是冰箱能够实现制冷的基础，而温度的控制则是保证冰箱内部温度的稳定和均匀。

这些都离不开电气控制系统的支持，它们通过传感器和控制器来监测和调节冰箱的运行状态，保证其正常运行。

综上所述，冰箱的电气原理是冰箱能够实现制冷的基础和关键。

通过对冰箱的基本结构和电气控制系统的介绍，我们可以更好地理解冰箱是如何通过电气原理来实现制冷的。

电冰箱的结构及工作原理电冰箱是一种常见的家用电器，它以存放食物并将其保持在较低温度的方式来延长其寿命。

本文将介绍电冰箱的结构及工作原理，具体内容如下。

一、电冰箱的结构电冰箱主要由以下几个部分组成：1.外壳：外壳是电冰箱的外部部分，一般由金属或塑料制成。

外壳的设计不仅考虑美观，还要确保冷空气不泄漏出来。

2.保温层：保温层位于外壳与内部冷冻区之间，主要用于防止外界热量进入冷冻区，起到隔热保温的作用。

3.内部空间：内部空间是用来存放食物和饮料的地方，一般分为冷藏区和冷冻区。

冷藏区温度比较低，用于存放需要保鲜的食物，而冷冻区则温度更低，用于存放需要长时间冷冻保存的食物。

4.压缩机：压缩机是电冰箱的核心部件，它通过循环工作来将制冷剂制冷并传递至冷藏区和冷冻区。

压缩机的工作原理将在下一部分详细介绍。

5.冷凝器和蒸发器：冷凝器是将制冷剂中的热量散发到外界的部件，通常位于电冰箱的背部。

而蒸发器则是将冷凝器中的制冷剂变为冷气体的部分，通常位于电冰箱的内部。

二、电冰箱的工作原理电冰箱的工作原理是通过压缩循环制冷实现的，具体步骤如下：1.压缩阶段：制冷剂从蒸发器进入压缩机，压缩机将制冷剂压缩成高压气体。

这个过程中，制冷剂的温度和压力都会增加。

2.冷凝阶段：高压气体进入冷凝器，制冷剂在冷凝器中与外界的空气接触，流失热量并变为高压液体。

在这个过程中，制冷剂的温度会逐渐降低。

3.膨胀阶段：高压液体进入膨胀阀，通过膨胀阀的作用，液体制冷剂降压并膨胀为低压液体。

在这个过程中，制冷剂的温度会进一步降低。

4.蒸发阶段：低压液体进入蒸发器，与内部空气接触并蒸发，吸收内部空气的热量。

在这个过程中，制冷剂的温度会急剧降低，从而使内部空气温度降低。

通过这个循环过程，电冰箱能够将内部空气的温度降低到较低的水平，从而实现食物和饮料的冷藏和冷冻。

同时，保温层的存在可以有效地阻止外界热量的进入，提高冷藏效果。

三、电冰箱的节能技术为了提高电冰箱的能效，减少能源消耗，现代电冰箱还采用了一些节能技术，如下所示：1.制冷剂的选择：采用低温制冷剂能够大大提高能效，减少能源的消耗。

电冰箱的结构及工作原理电冰箱是现代家庭中常见的电器设备，它的主要功能是将食物和饮料保持在低温状态，延长其保鲜时间。

本文将详细介绍电冰箱的结构和工作原理。

一、电冰箱的结构1. 外壳：电冰箱的外壳通常由金属或塑料制成，具有一定的强度和耐用性，同时还具备一定的隔热性能。

2. 内胆：内胆是电冰箱的主要存储空间，通常由金属材料制成，如不锈钢或铝合金。

内胆表面通常覆盖有一层特殊的保护涂层，以防止食物腐蚀内胆。

3. 绝缘层：电冰箱的外壳和内胆之间存在一个绝缘层，通常由聚氨酯等材料制成，用于减少热量的传导，保持冷藏空间的低温状态。

4. 门体：电冰箱的门体通常由玻璃或塑料制成，内部填充有一层绝缘材料，以减少冷气的泄漏。

5. 门封条：门封条位于电冰箱的门缝处，通常由橡胶或硅胶制成，用于密封冷气，防止热气进入冷藏空间。

6. 控制面板：电冰箱的控制面板位于外壳的一侧或顶部，用于调节温度、控制运行模式等功能。

7. 冷冻室：电冰箱的冷冻室位于顶部或底部，用于存放需要低温保存的食物和饮料。

8. 冷藏室：电冰箱的冷藏室位于冷冻室的下方，用于存放需要保持在较低温度的食物和饮料。

9. 通风系统：电冰箱内部设有通风系统，通过循环空气来保持冷藏室和冷冻室的恒温状态。

10. 制冷系统：电冰箱的制冷系统是其最重要的组成部分，包括压缩机、冷凝器、蒸发器和膨胀阀等。

二、电冰箱的工作原理电冰箱的工作原理基于制冷循环过程，以下是其详细步骤：1. 压缩机工作：电冰箱中的压缩机是制冷循环的核心部件。

当电冰箱需要降低温度时，压缩机开始工作，将制冷剂（通常为氟利昂）吸入，然后通过压缩使其压力和温度升高。

2. 冷凝器冷却：高温高压的制冷剂进入冷凝器，通过与外部空气的接触，使制冷剂的温度降低，从而将热量释放到外部空气中，制冷剂逐渐冷却并转化为液体状态。

3. 膨胀阀调节：制冷剂通过膨胀阀进入蒸发器，膨胀阀的作用是降低制冷剂的压力和温度。

在膨胀阀的作用下，制冷剂迅速膨胀，温度降低，从而吸收周围的热量。

电冰箱的控制系统电冰箱是靠压缩机压缩成液态的工作物质汽化时吸热来达到致冷目的的。

电冰箱有一套电路控制系统，用来控制和保护压缩机正常工作，以维持电冰箱恒温。

电路控制系统一般由温度控制器（简称温控器）、起动继电器、热保护器等构成。

图5－14为普通单门电冰箱的控制系统电路。

从图上可以看出，温控器、热保护器、起动继电器等均跟压缩机电路串联，只有照明灯和压缩机并联。

箱内的照明灯用按钮式开关来控制。

关门时，冰箱门把开关上的按钮推开，使照明灯电路断开；开门时，开关上的按钮自动弹出，接通电路，箱内灯亮，便于人们取、放食品。

冰箱的工作温度是通过温控器控制压缩机的开、停来维持的。

图5－15是温度控制器工作原理图。

感温包内充有感温剂气体，一般采用氯甲烷Cl）。

当压缩机停止工作后，蒸发器表面温度逐渐上升，感温包和膜盒（CH3中的感温剂气体的温度也随着上升，压强增大，膜片向外伸胀，推动活动触点“3”与固定触点“4”闭合，于是电路接通，压缩机开始工作，继续制冷，冰箱内温室下降。

当冰箱内温度降低到一定程度，感温包和膜盒内气体压强降低到某个值时，由于弹簧的弹力，使活动触点3和固定触点4断开，切断电源，压缩机停止工作，制冷停止。

如此反复，使箱内温度保持在调定的范围内。

热保护器主要由双金属片和电热丝组成。

图5－16为热保护器工作原理图。

热保护器装在压缩机外壳表面。

当电视超载不能运转时，电流增大，电热丝温度升高，使附近的双金属片受热变形，触点跳开，切断电路。

当压缩机机壳温度过高时，也将使双金属片受热变形，切断电路，从而保护压缩机不致烧毁。

冰箱的工作原理紧缩式电冰箱是电机紧缩式电冰箱的简称，它是一种常见的冷凝器。

它主要有以下三个组成部份：箱体、制冷系统与控制系统。

而其中最关键的是制冷系统。

制冷系统主要由四大件组成：紧缩机、冷凝器、膨胀阀和蒸发器，按照控制或是利用需要中间可以选择安装压力控制器、温度控制器、干燥过滤器等辅助器件，但四大件是必不可少的。
