电冰箱电气控制系统部件结构及工作原理

电冰箱的结构及工作原理电冰箱是一种常见的家用电器，用于冷藏和冷冻食物和饮料。

它的结构复杂，包括压缩机、冷凝器、蒸发器和控制系统等组件。

本文将详细介绍电冰箱的结构和工作原理。

一、结构组成1. 压缩机：压缩机是电冰箱的核心部件，负责将制冷剂压缩成高温高压气体。

通常采用往复式压缩机或螺杆式压缩机。

2. 冷凝器：冷凝器位于电冰箱的背部或底部，主要作用是将高温高压气体冷却成高压液体。

冷凝器通常由金属管和散热片组成，通过散热片的散热作用，使制冷剂散发热量。

3. 蒸发器：蒸发器位于电冰箱内部，是制冷循环的关键组件。

蒸发器吸收冷藏室内的热量，使食物和饮料得以冷藏或冷冻。

它通常由金属管和散热片组成，通过蒸发制冷原理实现冷却效果。

4. 控制系统：控制系统包括温度控制器、电路板和传感器等，用于监测和调节电冰箱的温度。

当温度超过设定值时，控制系统会启动压缩机，使制冷循环开始工作。

当温度降低到设定值时，控制系统会停止压缩机的运行。

二、工作原理电冰箱的工作原理基于制冷循环，主要包括蒸发制冷、压缩和冷凝三个过程。

1. 蒸发制冷：制冷剂从蒸发器进入压缩机，此时制冷剂处于低温低压状态。

蒸发器内部的风扇将冷藏室内的热空气吹过蒸发器管道，使制冷剂吸收热量，从而使冷藏室内的温度下降。

2. 压缩：压缩机将低温低压的制冷剂压缩成高温高压气体。

通过压缩过程，制冷剂的温度和压力都会升高。

3. 冷凝：高温高压气体进入冷凝器，通过散热片和周围空气的接触，使制冷剂散发热量，从而冷却成高压液体。

4. 膨胀：高压液体通过膨胀阀进入蒸发器，此时制冷剂的温度和压力都会降低。

蒸发器内部的风扇将冷藏室内的热空气吹过蒸发器管道，使制冷剂吸收热量，从而实现冷藏和冷冻的效果。

通过不断循环上述过程，电冰箱能够保持冷藏室内的稳定低温，确保食物和饮料的新鲜和质量。

三、结构与工作原理的关系电冰箱的结构和工作原理密切相关。

压缩机负责将制冷剂压缩成高温高压气体，冷凝器将高温高压气体冷却成高压液体，蒸发器通过蒸发制冷原理实现冷却效果，控制系统监测和调节温度。

电冰箱的结构及工作原理电冰箱是家庭和商业场所常见的电器设备，用于冷藏和保鲜食物和饮料。

它的结构复杂，包括压缩机、冷凝器、蒸发器和控制系统等组件。

本文将详细介绍电冰箱的结构和工作原理。

一、结构1. 压缩机：压缩机是电冰箱的核心组件，负责将制冷剂压缩成高压气体。

压缩机通常由电动机驱动，通过活塞或旋转式压缩机的工作方式，将低压气体压缩成高压气体。

2. 冷凝器：冷凝器是压缩机输出的高压气体的冷却装置。

它通常由一系列的金属管组成，通过散热片或风扇的辅助，将高温高压气体冷却成高压液体。

3. 蒸发器：蒸发器是电冰箱中的制冷部分，负责吸收室内热量并将其转化为制冷效果。

蒸发器通常由一系列的金属管组成，通过制冷剂的蒸发过程，吸收室内热量并产生低温。

4. 控制系统：控制系统是电冰箱的大脑，负责监测和控制整个冷藏过程。

它通常由温度传感器、电子控制器和电源等组件组成，能够根据设定的温度要求自动调节压缩机和风扇的运行。

二、工作原理电冰箱的工作原理基于制冷循环，主要包括压缩、冷凝、膨胀和蒸发四个过程。

1. 压缩过程：压缩机将低温低压的制冷剂吸入，并通过活塞或旋转式压缩机的作用，将其压缩成高温高压的气体。

2. 冷凝过程：高温高压气体进入冷凝器，通过散热片或风扇的辅助，将其冷却成高压液体。

3. 膨胀过程：高压液体通过膨胀阀进入蒸发器，由于压力的突然下降，液体制冷剂迅速蒸发，吸收室内热量并产生低温。

4. 蒸发过程：低温低压的制冷剂进入蒸发器，通过金属管与室内空气接触，吸收室内热量并产生冷空气。

控制系统根据设定的温度要求，监测蒸发器的温度，并自动调节压缩机和风扇的运行，以维持恒定的温度。

三、工作原理示意图为了更好地理解电冰箱的工作原理，下面是一个简化的工作原理示意图：[示意图]在这个示意图中，制冷剂从压缩机进入冷凝器，通过冷却和压缩，变成高压液体。

然后，高压液体通过膨胀阀进入蒸发器，由于压力的突然下降，液体制冷剂迅速蒸发，吸收室内热量并产生冷空气。

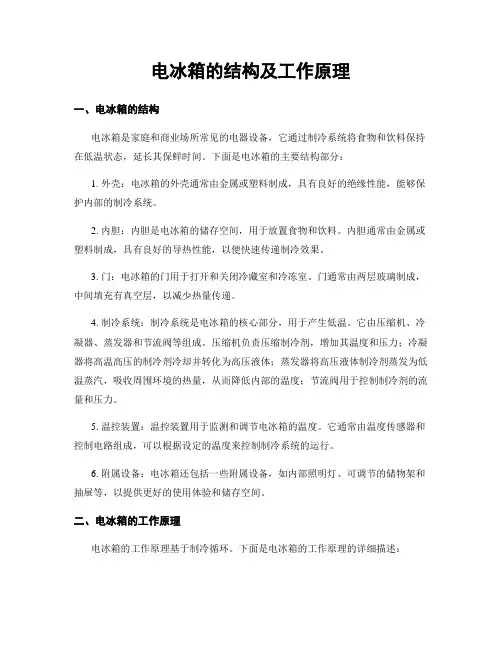

电冰箱的结构及工作原理一、电冰箱的结构电冰箱是家庭和商业场所常见的电器设备，它通过制冷系统将食物和饮料保持在低温状态，延长其保鲜时间。

下面是电冰箱的主要结构部分：1. 外壳：电冰箱的外壳通常由金属或塑料制成，具有良好的绝缘性能，能够保护内部的制冷系统。

2. 内胆：内胆是电冰箱的储存空间，用于放置食物和饮料。

内胆通常由金属或塑料制成，具有良好的导热性能，以便快速传递制冷效果。

3. 门：电冰箱的门用于打开和关闭冷藏室和冷冻室。

门通常由两层玻璃制成，中间填充有真空层，以减少热量传递。

4. 制冷系统：制冷系统是电冰箱的核心部分，用于产生低温。

它由压缩机、冷凝器、蒸发器和节流阀等组成。

压缩机负责压缩制冷剂，增加其温度和压力；冷凝器将高温高压的制冷剂冷却并转化为高压液体；蒸发器将高压液体制冷剂蒸发为低温蒸汽，吸收周围环境的热量，从而降低内部的温度；节流阀用于控制制冷剂的流量和压力。

5. 温控装置：温控装置用于监测和调节电冰箱的温度。

它通常由温度传感器和控制电路组成，可以根据设定的温度来控制制冷系统的运行。

6. 附属设备：电冰箱还包括一些附属设备，如内部照明灯、可调节的储物架和抽屉等，以提供更好的使用体验和储存空间。

二、电冰箱的工作原理电冰箱的工作原理基于制冷循环。

下面是电冰箱的工作原理的详细描述：1. 压缩机工作阶段：压缩机开始工作时，它会吸入低温低压的制冷剂蒸汽，并将其压缩为高温高压的气体。

这个过程需要消耗电能。

2. 冷凝器工作阶段：高温高压的制冷剂气体进入冷凝器，通过与外部环境接触，散发热量并冷却下来。

在这个过程中，制冷剂从气体状态变为液体状态。

3. 节流阀工作阶段：冷却后的制冷剂液体通过节流阀进入蒸发器。

节流阀的作用是降低制冷剂的压力和流量，使其进入蒸发器时能够蒸发为低温蒸汽。

4. 蒸发器工作阶段：制冷剂低温蒸汽进入蒸发器，吸收冷藏室和冷冻室内部的热量，从而降低内部的温度。

同时，制冷剂再次变为低温低压的蒸汽。

电冰箱电气系统的基本结构电冰箱电气系统是提供能源的系统，具体地说是驱动压缩机电动机运转，从而驱动制冷剂循环流动，实现能量转换的系统。

此外，还为除霜加热器、照明灯、风扇电动机及其他电路供电。

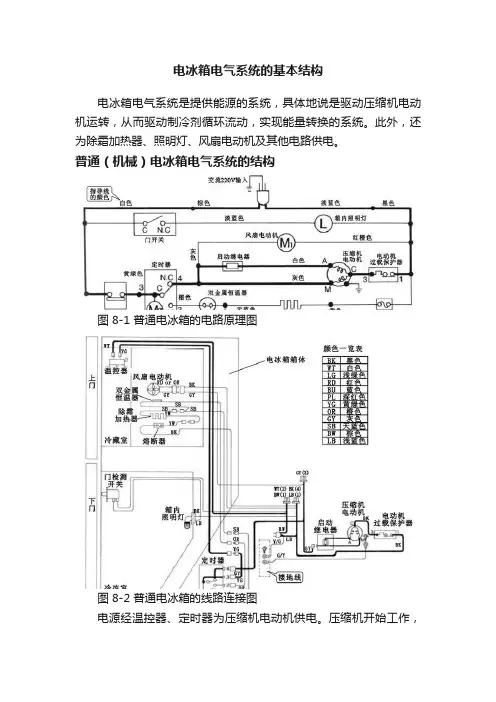

普通（机械）电冰箱电气系统的结构图 8-1 普通电冰箱的电路原理图图 8-2 普通电冰箱的线路连接图电源经温控器、定时器为压缩机电动机供电。

压缩机开始工作，制冷系统运行，电冰箱开始制冷。

断开压缩机电动机绕组的供电电压后，压缩机停转，制冷结束。

如果电冰箱内温度上升，超过预定温度时，温度控制器会自动接通压缩机的供电电路，则压缩机可实现自动启动。

当电冰箱内温度达到预定温度时，温度控制器会切断压缩机的供电通路，则压缩机停机。

图 8-3 松下NR―165TE 型电冰箱电气系统的结构原理图这是一种具有自动除霜、自动温度控制功能的冷冻冷藏电冰箱电路。

电脑式电冰箱电气系统的结构电脑式电冰箱是指在电气系统中采用微处理器进行控制的电冰箱，它的制冷系统与普通电冰箱基本相同。

图 8-8 采用微处理器的电冰箱电气系统简图微处理器是一个具有很多引脚的大规模集成电路，其主要特点是可以接收人工操作指令和传感信息，遵循预先编制的程序自动进行工作，具有分析和判断能力。

冷藏室和冷冻室的温度检测信息随时送给微处理器，人工操作指令通过操作显示电路送给微处理器，微处理器收到这些信息后，便可对继电器、风扇电动机、压缩机电动机、除霜加热器、照明灯等进行自动控制。

电冰箱室内设置的温度检测器（温度传感器）将温度的变化变成电信号送到微处理器的传感信号输入端，当电冰箱内的温度到达预定的温度时电路便会自动进行控制。

微处理器对继电器、电动机、照明灯等元器件的控制需要有接口电路或转换电路。

接口电路用于将微处理器输出的控制信号转换成控制各种器件的电压或电流。

变频电冰箱的电气系统的结构变频电冰箱是在普通智能电冰箱的基础上，使用变频技术，由变频电路对变频式压缩机进行控制，而实现制冷的。

电冰箱的结构及工作原理引言概述：电冰箱是现代家庭必备的家电之一，它能够将食物和饮料冷藏或冷冻，以延长其保鲜期。

本文将详细介绍电冰箱的结构和工作原理，帮助读者更好地了解这一家电的工作原理和使用方法。

一、冷藏室结构及工作原理1.1 冷藏室结构：冷藏室通常位于电冰箱的顶部或中部，其内部由一个隔离区域和一个冷却系统组成。

1.2 隔离区域：隔离区域由一个保温层和一个密封门组成，保温层能够防止外界热量进入冷藏室，密封门可以有效地保持冷藏室的温度稳定。

1.3 冷却系统：冷却系统包括一个压缩机、一个冷凝器、一个蒸发器和一个膨胀阀。

压缩机将制冷剂压缩成高压气体，冷凝器将高压气体冷却成高压液体，蒸发器将高压液体蒸发成低压气体，膨胀阀控制制冷剂的流量和压力，使其循环流动。

二、冷冻室结构及工作原理2.1 冷冻室结构：冷冻室通常位于电冰箱的底部，其内部与冷藏室类似，也由一个隔离区域和一个冷却系统组成。

2.2 隔离区域：冷冻室的隔离区域与冷藏室类似，同样由保温层和密封门组成，以防止外界热量进入冷冻室。

2.3 冷却系统：冷冻室的冷却系统与冷藏室相似，同样包括一个压缩机、一个冷凝器、一个蒸发器和一个膨胀阀。

这些组件的工作原理也相同，通过制冷剂的循环流动实现冷冻室的制冷效果。

三、控制系统结构及工作原理3.1 控制系统结构：电冰箱的控制系统通常位于冷藏室或冷冻室的顶部，由一个控制面板和一组传感器组成。

3.2 控制面板：控制面板上有各种按钮和旋钮，用于设置和调节冷藏室和冷冻室的温度，以及其他功能的控制。

3.3 传感器：传感器用于监测冷藏室和冷冻室的温度，并将温度信息传输给控制面板，以便根据需要调节制冷系统的工作。

四、节能技术及环保措施4.1 节能技术：现代电冰箱通常采用节能技术，如高效压缩机、优化的隔热材料和智能温控系统，以降低能耗并提高制冷效果。

4.2 环保措施：为了保护环境，电冰箱制造商还采取了一系列环保措施，如使用环保制冷剂、回收利用废热和废水，并推动电冰箱的可持续发展。

电冰箱的结构及工作原理引言概述：电冰箱是现代家庭中常见的电器设备，它在我们的日常生活中起到了重要的作用。

本文将详细介绍电冰箱的结构及工作原理，以帮助读者更好地了解这一常用家电。

正文内容：1. 冷冻室结构1.1 制冷系统：由压缩机、冷凝器、膨胀阀和蒸发器组成。

压缩机将制冷剂压缩成高温高压气体，经过冷凝器散热后变成高压液体，通过膨胀阀进入蒸发器，从而实现制冷效果。

1.2 冷冻室隔热层：冷冻室外部覆盖有一层隔热材料，如聚氨酯发泡层，以减少热量的传导，保持冷冻室内的低温环境。

1.3 冷冻室门：冷冻室门采用双层结构，中间填充有隔热材料，确保冷空气不泄露。

2. 冷藏室结构2.1 空气循环系统：冷藏室内置有风扇和通风口，通过循环空气，保持冷藏室内的温度均匀。

2.2 温度控制装置：电冰箱内部设有温度控制装置，可以根据需要调节冷藏室的温度，保持食物的新鲜度。

2.3 冷藏室隔热层：冷藏室外部同样覆盖有隔热材料，以减少热量的传导，保持冷藏室内的低温环境。

3. 控制系统3.1 温度传感器：电冰箱内部设有温度传感器，可以实时监测冷冻室和冷藏室的温度，并根据需要进行调节。

3.2 控制面板：电冰箱上方设有控制面板，通过按钮或旋钮可以设置温度、开关灯光等功能。

3.3 电路板：电冰箱的控制系统由电路板控制，它接收温度传感器的信号，并根据设定的温度要求控制制冷系统的运行。

4. 附加功能4.1 除菌功能：一些高级型电冰箱配备了除菌装置，可以杀灭冰箱内的细菌，保持食物的卫生。

4.2 自动化功能：现代电冰箱还具备自动化功能，如自动制冰、自动解冻等，提供更便捷的使用体验。

4.3 节能功能：电冰箱在设计上注重节能，采用高效压缩机和隔热材料，以降低能耗。

5. 工作原理5.1 利用制冷剂的物理性质：电冰箱的工作原理是基于制冷剂的物理性质，通过循环制冷剂的相变过程，将热量从冷冻室和冷藏室中吸收并排出，从而使室内温度降低。

5.2 热量的传导和对流：电冰箱通过隔热层减少热量的传导，同时通过空气循环系统促进热量的对流，实现室内温度的均匀分布。

电冰箱的结构及工作原理电冰箱是一种常见的家用电器，它能够将食物和饮料冷藏或冷冻，以延长其保鲜时间。

本文将详细介绍电冰箱的结构和工作原理。

一、电冰箱的结构1. 外壳：电冰箱的外壳通常由金属或塑料制成，具有一定的强度和耐用性，同时也起到保温和美观的作用。

2. 绝缘层：位于外壳和内腔之间的绝缘层，通常采用聚氨酯泡沫或其他绝缘材料制成，能够有效隔离外界温度，提高冷藏效果。

3. 内腔：电冰箱的内腔是存放食物和饮料的空间，通常由金属制成，如铝或不锈钢，具有一定的耐腐蚀性和易清洁性。

4. 门：电冰箱的门通常由两层玻璃或塑料制成，中间夹有绝缘层，以减少冷气的流失。

门上还配备有密封条，确保门的严密性。

5. 制冷系统：电冰箱的制冷系统由压缩机、冷凝器、蒸发器和节流阀等组成。

压缩机负责将制冷剂压缩成高压气体，冷凝器将高压气体冷却成高压液体，蒸发器通过蒸发制冷剂吸收热量，使内腔温度降低，节流阀则控制制冷剂的流量。

6. 控制系统：电冰箱的控制系统包括温度控制器、传感器和电路板等。

温度控制器可以根据设定的温度来控制制冷系统的运行，传感器用于监测内腔的温度变化，电路板则负责传递信号和控制制冷系统的各个部件。

二、电冰箱的工作原理电冰箱的工作原理基于制冷循环和热力学原理。

1. 制冷循环：电冰箱的制冷循环主要包括蒸发器、压缩机、冷凝器和节流阀四个部分。

首先，制冷剂从蒸发器中吸收热量，使内腔温度降低；然后，经过压缩机的作用，制冷剂被压缩成高压气体；接着，高压气体通过冷凝器散发热量，变成高压液体；最后，经过节流阀的控制，高压液体变成低压液体，重新进入蒸发器，完成一个循环。

2. 热力学原理：根据热力学原理，热量会自然地从高温区域流向低温区域。

电冰箱利用制冷循环中的制冷剂来实现热量的转移。

制冷剂在蒸发器中吸收内腔中的热量，使内腔温度降低；然后，在冷凝器中散发热量，将热量释放到外界。

通过不断循环这个过程，电冰箱能够保持内腔的低温状态。

3. 温度控制：电冰箱的温度控制系统能够根据用户设定的温度来控制制冷系统的运行。

电冰箱的主要结构组成~电气控制系统。

一、控制系统分类二、常规机械冰箱控制系统1、启动器PTC元件具有正温度系数电阻特性。

当温度达到某一临界点时（居里点）时，其阻值会发生剧增。

由于这一特点，PTC启动器具有无触点开关的作用。

冰箱开始启动时，PTC元件温度较低，电阻小，电流易通过。

在电动机启动时，启动电流猛增（是正常电流的5~7倍）。

于是，PTC元件的温度也随之升高。

到临界温度后（约100℃），电阻值剧增，电流很难流过，可视为断路。

这样，与之相串联的启动绕组就断电，而运转绕组投入工作。

节能型启动器起动电路由过流继电器RJ、正温度系数热敏电阻R、电容C构成；价格相对较高，一般在节能冰箱上使用。

2、过载保护器保护器串入主电路中，它的触点是常闭的。

在一般情况下导通。

当电路中因过载而使电流增大时，电阻丝会发热，使与之相邻的双金属片受热变形，向上弯曲，于是触点断开，压缩机停止运行，起到了保护压缩机的作用。

由于过载保护器是紧贴在压缩机外壳上的，所以双金属片又能感受到外壳的温度。

若压缩机工作不正常，壳体温度达到90℃以上，双金属片也会因受热而弯曲变形将触点断开。

所以这种保护器具有过流和过热双重保护作用。

3、电容启动电容：压缩机电机在启动时，要克服本身的惯性，同时还要克服负载的反作用力（如冰箱压缩机启动时必须克服制冷剂的反作用力），因此电机启动时需要较大的电流和转矩。

当转动正常后，为了节约能源，需要的转矩又要大幅度下降。

给电机加一组辅助线圈，只在启动时工作，正常后它就断开；运行电容：用于改善压缩机电动机运行磁场，提高运行效率；4、照明灯LED:发光二极管，寿命长、节能、价格高，10~15W；白炽灯：玻璃灯珠，寿命短、耗电、价格低，0.5~1W；冰箱其它用途的灯:LED红色/蓝色保鲜灯、UV紫外杀菌灯5、电源线、开关门灯开关：扇形门灯开关、磁性门灯开关；补偿开关：温度补偿开关、磁性温度开关；6、磁性开关磁性门灯开关：是一种位置检测开关，在正常的工作条件下，该元件在预定的距离范围接通和断开，由磁簧管、永磁铁配套组成。

电冰箱的结构及工作原理【引言】电冰箱是现代家庭中常见的电器设备，它以其优秀的冷藏和保鲜功能，为我们的生活带来了极大的便利。

本文将详细介绍电冰箱的结构和工作原理，帮助读者更好地理解电冰箱的运行机制。

【主体部分】一、电冰箱的结构电冰箱由以下几个主要部分组成：1. 外壳：电冰箱外壳一般由金属或塑料制成，具有良好的耐用性和外观。

2. 内胆：内胆是电冰箱的主要存储空间，一般由塑料制成，具有一定的保温性能。

3. 门体：门体是电冰箱的进出口，通常由金属和玻璃制成，具有隔热和透明的特性。

4. 门密封条：门密封条位于门体和内胆之间，起到隔热和密封的作用，防止冷空气外泄。

5. 制冷系统：制冷系统是电冰箱的核心组成部分，包括压缩机、冷凝器、蒸发器和节流阀等。

6. 控制系统：控制系统用于控制电冰箱的运行状态和温度，一般包括温度调节器、传感器和电路板等。

二、电冰箱的工作原理电冰箱的工作原理是基于制冷循环和热力学原理的。

1. 制冷循环：制冷循环是电冰箱实现冷藏和保鲜的关键过程。

其基本步骤如下：(1) 压缩：压缩机将低温低压的制冷剂吸入，通过压缩使其成为高温高压气体。

(2) 冷凝：高温高压气体通过冷凝器散热，变成高温高压液体。

(3) 膨胀：高温高压液体通过节流阀膨胀，降低温度和压力，变成低温低压液体。

(4) 蒸发：低温低压液体通过蒸发器吸热，变成低温低压蒸汽。

(5) 循环：低温低压蒸汽再次被压缩机吸入，循环进行。

2. 热力学原理：根据热力学原理，热量会自然地从高温区域传递到低温区域，这一原理被应用于电冰箱的工作中。

电冰箱内部的制冷剂通过制冷循环，吸收冷藏室内的热量，然后将热量释放到外部的冷凝器中，使冷藏室内温度降低。

三、电冰箱的工作过程电冰箱的工作过程可以简单描述为以下几个步骤：1. 初始状态：当电冰箱刚启动时，制冷系统处于待机状态，内部温度与外部温度相同。

2. 制冷启动：当我们设定了所需的冷藏温度后，控制系统将启动制冷循环。
