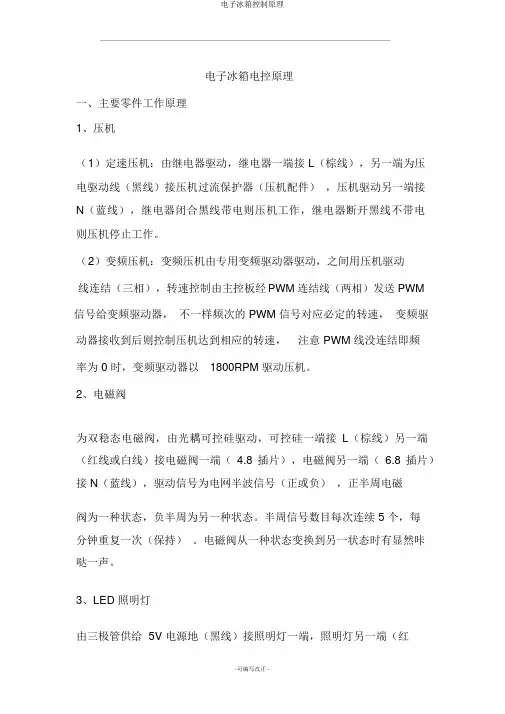

电子冰箱电控原理一、主要零件工作原理1、压机（1）定速压机：由继电器驱动，继电器一端接 L（棕线），另一端为压电驱动线（黑线）接压机过流保护器（压机配件），压机驱动另一端接N（蓝线），继电器闭合黑线带电则压机工作，继电器断开黑线不带电则压机停止工作。
（2）变频压机：变频压机由专用变频驱动器驱动，之间用压机驱动线连结（三相），转速控制由主控板经PWM 连结线（两相）发送 PWM信号给变频驱动器，不一样频次的 PWM 信号对应必定的转速，变频驱动器接收到后则控制压机达到相应的转速，注意 PWM 线没连结即频率为 0 时，变频驱动器以1800RPM 驱动压机。
2、电磁阀为双稳态电磁阀，由光耦可控硅驱动，可控硅一端接L（棕线）另一端（红线或白线）接电磁阀一端（4.8 插片），电磁阀另一端（6.8 插片）接 N（蓝线），驱动信号为电网半波信号（正或负），正半周电磁阀为一种状态，负半周为另一种状态。
半周信号数目每次连续 5 个，每分钟重复一次（保持）。
电磁阀从一种状态变换到另一状态时有显然咔哒一声。
3、LED 照明灯由三极管供给 5V 电源地（黑线）接照明灯一端，照明灯另一端（红线）接主控板 5V 电源正。
照明灯独自接5V 电源（注意 +、-）则亮。
4、显示板显示板与主控板之间由 8 芯线束连结（5V 电源和信号），液晶显示屏由专用芯片驱动，显示内容由主控板经过线束传达给专用芯片，按键信号直接经过线束由主控板进行采样。
另显示板上还有一环境传感器，经过线束由主板板进行采样。
显示板连结不好时，主控板照旧工作，但环境传感器为故障状态。
5、主控板电源一般由安全变压器供给，控制重点零件是单片机，达成传感器、按键、门开关采样，压机、电磁阀、照明灯、显示板驱动等功能。
一句话拿掉主控板或坏掉则冰箱就不可以工作。
6、传感器为负温度系数热敏电阻（温度越低则电阻越大），在 5 度时约为 5K 欧。
每个传感器经过双线与主控板相连，且主控板上有一上接电阻以形成分压电路，分压信号由单片机的 A/D（模 / 数）变换成相应的数字值，不一样的温度对应不一样的数字值，则依据此数字值进行温度控制。

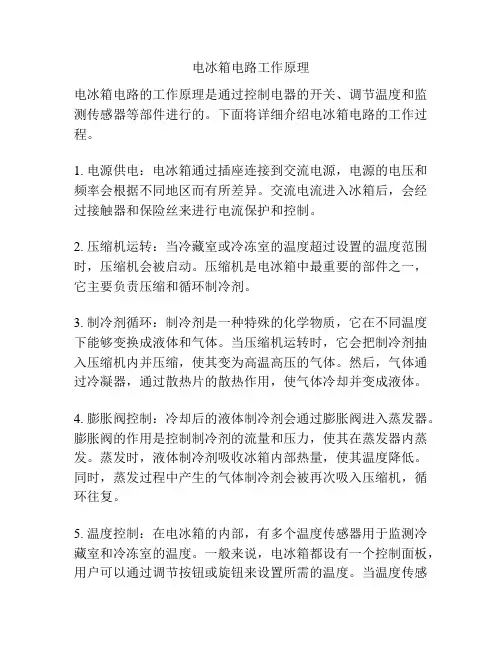

电冰箱电路工作原理
电冰箱电路的工作原理是通过控制电器的开关、调节温度和监测传感器等部件进行的。
下面将详细介绍电冰箱电路的工作过程。
1. 电源供电：电冰箱通过插座连接到交流电源，电源的电压和频率会根据不同地区而有所差异。
交流电流进入冰箱后，会经过接触器和保险丝来进行电流保护和控制。
2. 压缩机运转：当冷藏室或冷冻室的温度超过设置的温度范围时，压缩机会被启动。
压缩机是电冰箱中最重要的部件之一，它主要负责压缩和循环制冷剂。
3. 制冷剂循环：制冷剂是一种特殊的化学物质，它在不同温度下能够变换成液体和气体。
当压缩机运转时，它会把制冷剂抽入压缩机内并压缩，使其变为高温高压的气体。
然后，气体通过冷凝器，通过散热片的散热作用，使气体冷却并变成液体。
4. 膨胀阀控制：冷却后的液体制冷剂会通过膨胀阀进入蒸发器。
膨胀阀的作用是控制制冷剂的流量和压力，使其在蒸发器内蒸发。
蒸发时，液体制冷剂吸收冰箱内部热量，使其温度降低。
同时，蒸发过程中产生的气体制冷剂会被再次吸入压缩机，循环往复。
5. 温度控制：在电冰箱的内部，有多个温度传感器用于监测冷藏室和冷冻室的温度。
一般来说，电冰箱都设有一个控制面板，用户可以通过调节按钮或旋钮来设置所需的温度。
当温度传感
器检测到温度超过或低于设定范围时，控制面板会发出信号，启动或停止压缩机以达到温度调节的目的。
综上所述，电冰箱电路的工作原理是通过压缩机的开启和关闭，制冷剂的循环流动以及温度传感器的监测和控制来实现对冰箱内温度的调节和维持。
这样可以保持冰箱内的食物和物品在所设定的温度范围内保持新鲜和冷藏。
家用电冰箱温度控制系统工作原理家用电冰箱是现代家庭中常见的电器之一。
它的主要功能是为家庭提供冷藏和冷冻食物的储存空间。
为了保持食物的新鲜和安全，电冰箱内部的温度需要得到控制和调节。
家用电冰箱的温度控制系统是一个自动化系统，由几个关键组件组成，包括传感器、控制器和执行器。
这些组件相互配合，以确保冰箱内部的温度始终保持在设定的合适范围内。
电冰箱内部安装有一个温度传感器。
传感器的作用是感知冰箱内部的温度，并将此信息传递给控制器。
传感器通常是基于热敏电阻原理工作的，当温度发生变化时，它的电阻值也会随之变化。
传感器将电阻值的变化转化为电信号，然后传送给控制器。
控制器是温度控制系统的核心部件。
它接收传感器传递过来的温度信号，并与预设的温度设定值进行比较。
如果温度超过了设定值，控制器会发出指令，启动制冷系统以降低温度。
如果温度低于设定值，控制器则会停止制冷系统的工作，以保持温度在合适的范围内。
执行器是控制器的输出部件，它负责执行控制器发出的指令。
在家用电冰箱中，执行器通常是压缩机。
当控制器发出制冷指令时，执行器会启动压缩机，使其开始工作。
压缩机的作用是通过压缩制冷剂使其温度升高，并通过排热的方式将热量释放到外部环境中，从而降低冰箱内部的温度。
除了传感器、控制器和执行器，家用电冰箱的温度控制系统还包括其他辅助组件，如电源供应和显示屏。
电源供应为整个系统提供电能，确保其正常运行。
显示屏通常位于冰箱的控制面板上，用于显示当前的温度和设定值，方便用户掌握冰箱的工作状态。
在家用电冰箱的温度控制系统中，传感器、控制器和执行器之间通过电路连接起来，形成一个闭环反馈控制系统。
传感器感知温度，控制器根据温度信号作出决策，并通过执行器来实现控制目标。
这样的系统能够实时监测和调节冰箱内部的温度，保持食物的新鲜和安全。
需要注意的是，家用电冰箱的温度控制系统并不是绝对精确的。
由于传感器的误差、控制器的响应时间以及执行器的性能等因素，冰箱内部的温度可能会存在一定的波动。

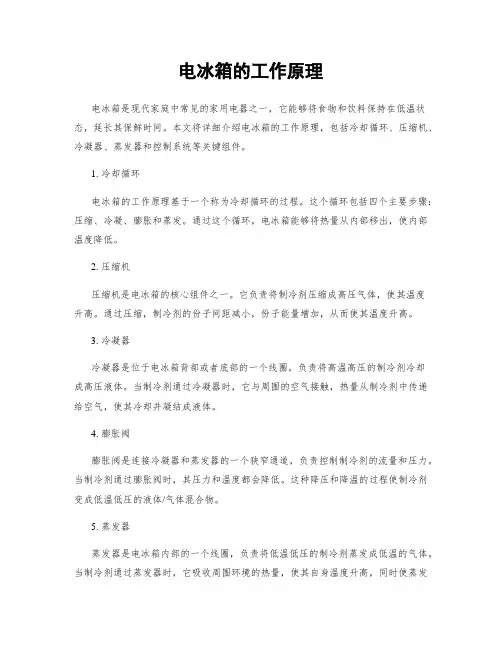

电冰箱的工作原理电冰箱是现代家庭中常见的家用电器之一，它能够将食物和饮料保持在低温状态，延长其保鲜时间。
本文将详细介绍电冰箱的工作原理，包括冷却循环、压缩机、冷凝器、蒸发器和控制系统等关键组件。
1. 冷却循环电冰箱的工作原理基于一个称为冷却循环的过程。
这个循环包括四个主要步骤：压缩、冷凝、膨胀和蒸发。
通过这个循环，电冰箱能够将热量从内部移出，使内部温度降低。
2. 压缩机压缩机是电冰箱的核心组件之一。
它负责将制冷剂压缩成高压气体，使其温度升高。
通过压缩，制冷剂的份子间距减小，份子能量增加，从而使其温度升高。
3. 冷凝器冷凝器是位于电冰箱背部或者底部的一个线圈，负责将高温高压的制冷剂冷却成高压液体。
当制冷剂通过冷凝器时，它与周围的空气接触，热量从制冷剂中传递给空气，使其冷却并凝结成液体。
4. 膨胀阀膨胀阀是连接冷凝器和蒸发器的一个狭窄通道，负责控制制冷剂的流量和压力。
当制冷剂通过膨胀阀时，其压力和温度都会降低。
这种降压和降温的过程使制冷剂变成低温低压的液体/气体混合物。
5. 蒸发器蒸发器是电冰箱内部的一个线圈，负责将低温低压的制冷剂蒸发成低温的气体。
当制冷剂通过蒸发器时，它吸收周围环境的热量，使其自身温度升高，同时使蒸发器内部的温度降低。
这样，蒸发器内部的空气和食物也会被吸热，从而实现冷藏和冷冻的效果。
6. 控制系统电冰箱的控制系统包括温度传感器、控制面板和电路板等。
温度传感器用于监测冰箱内部的温度，并将信息传输给控制面板。
控制面板根据温度传感器的反馈信号，控制压缩机的运行时间和速度，以维持冰箱内部的目标温度。
电路板则负责控制和协调各个组件的工作。
总结：电冰箱的工作原理基于冷却循环，通过压缩机、冷凝器、膨胀阀和蒸发器等关键组件的相互配合，将热量从冰箱内部移出，实现降温的效果。
控制系统则起到监测和调节温度的作用，保证冰箱内部始终保持适宜的温度。
这些原理和组件的协同作用使得电冰箱成为现代生活中不可或者缺的家用电器之一，为我们提供了方便和舒适的食物储存环境。

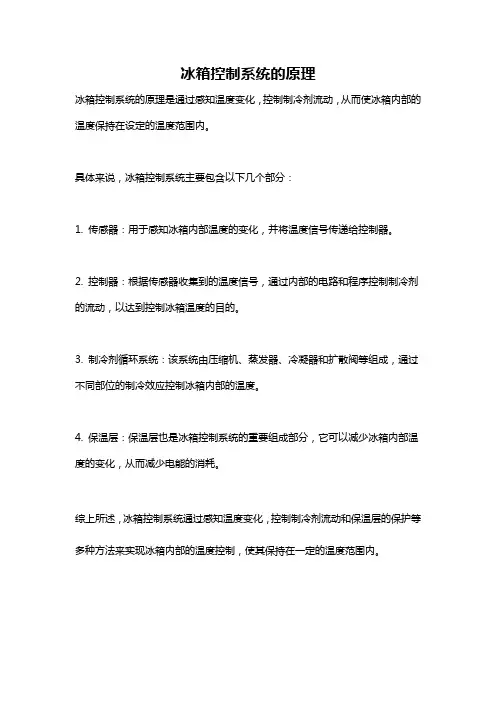

冰箱控制系统的原理
冰箱控制系统的原理是通过感知温度变化，控制制冷剂流动，从而使冰箱内部的温度保持在设定的温度范围内。
具体来说，冰箱控制系统主要包含以下几个部分：
1. 传感器：用于感知冰箱内部温度的变化，并将温度信号传递给控制器。
2. 控制器：根据传感器收集到的温度信号，通过内部的电路和程序控制制冷剂的流动，以达到控制冰箱温度的目的。
3. 制冷剂循环系统：该系统由压缩机、蒸发器、冷凝器和扩散阀等组成，通过不同部位的制冷效应控制冰箱内部的温度。
4. 保温层：保温层也是冰箱控制系统的重要组成部分，它可以减少冰箱内部温度的变化，从而减少电能的消耗。
综上所述，冰箱控制系统通过感知温度变化，控制制冷剂流动和保温层的保护等多种方法来实现冰箱内部的温度控制，使其保持在一定的温度范围内。

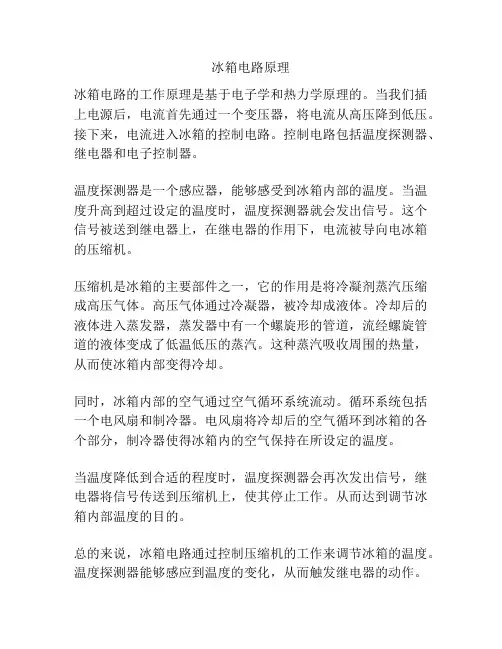

冰箱电路原理
冰箱电路的工作原理是基于电子学和热力学原理的。
当我们插上电源后，电流首先通过一个变压器，将电流从高压降到低压。
接下来，电流进入冰箱的控制电路。
控制电路包括温度探测器、继电器和电子控制器。
温度探测器是一个感应器，能够感受到冰箱内部的温度。
当温度升高到超过设定的温度时，温度探测器就会发出信号。
这个信号被送到继电器上，在继电器的作用下，电流被导向电冰箱的压缩机。
压缩机是冰箱的主要部件之一，它的作用是将冷凝剂蒸汽压缩成高压气体。
高压气体通过冷凝器，被冷却成液体。
冷却后的液体进入蒸发器，蒸发器中有一个螺旋形的管道，流经螺旋管道的液体变成了低温低压的蒸汽。
这种蒸汽吸收周围的热量，从而使冰箱内部变得冷却。
同时，冰箱内部的空气通过空气循环系统流动。
循环系统包括一个电风扇和制冷器。
电风扇将冷却后的空气循环到冰箱的各个部分，制冷器使得冰箱内的空气保持在所设定的温度。
当温度降低到合适的程度时，温度探测器会再次发出信号，继电器将信号传送到压缩机上，使其停止工作。
从而达到调节冰箱内部温度的目的。
总的来说，冰箱电路通过控制压缩机的工作来调节冰箱的温度。
温度探测器能够感应到温度的变化，从而触发继电器的动作。
控制电路中的各个部件相互配合，使得冰箱能够维持在所设定的温度范围内。

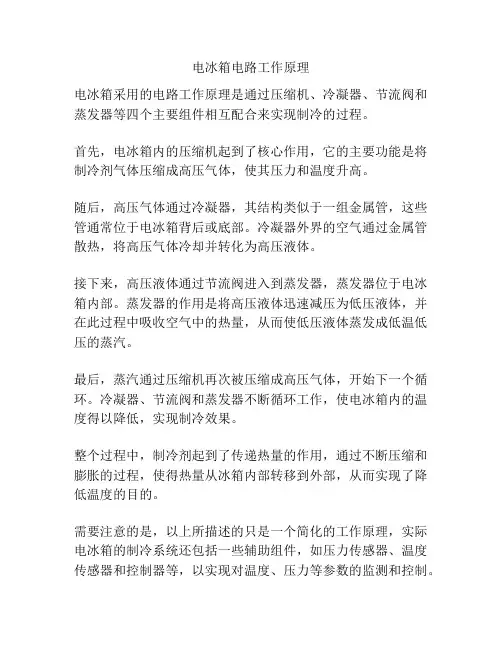

电冰箱电路工作原理
电冰箱采用的电路工作原理是通过压缩机、冷凝器、节流阀和蒸发器等四个主要组件相互配合来实现制冷的过程。
首先，电冰箱内的压缩机起到了核心作用，它的主要功能是将制冷剂气体压缩成高压气体，使其压力和温度升高。
随后，高压气体通过冷凝器，其结构类似于一组金属管，这些管通常位于电冰箱背后或底部。
冷凝器外界的空气通过金属管散热，将高压气体冷却并转化为高压液体。
接下来，高压液体通过节流阀进入到蒸发器，蒸发器位于电冰箱内部。
蒸发器的作用是将高压液体迅速减压为低压液体，并在此过程中吸收空气中的热量，从而使低压液体蒸发成低温低压的蒸汽。
最后，蒸汽通过压缩机再次被压缩成高压气体，开始下一个循环。
冷凝器、节流阀和蒸发器不断循环工作，使电冰箱内的温度得以降低，实现制冷效果。
整个过程中，制冷剂起到了传递热量的作用，通过不断压缩和膨胀的过程，使得热量从冰箱内部转移到外部，从而实现了降低温度的目的。
需要注意的是，以上所描述的只是一个简化的工作原理，实际电冰箱的制冷系统还包括一些辅助组件，如压力传感器、温度传感器和控制器等，以实现对温度、压力等参数的监测和控制。
第四章电冰箱的机械控制系统电冰箱以电为能源,靠电动机来驱动压缩机,一般还要配上启动继电器才能工作。
为了避免由于种种原因引起的超负荷现象造成电机烧毁,都装有过载保护器。
此外,为了控制箱内温度,还要用机械式温度控制器,有时它还兼有控制化霜功能。
电冰箱的控制系统依据系统中所采用温控器的不同分为“机械温控系统”和“电子温控系统”。
本章主要介绍机械温控原理及机械式温度控制器。
第一节常见机械温控系统一．机械温控系统组成常见机械式冰箱温控系统：图4-1 冰箱电气原理图表4-1 机械式电冰箱温控系统部件二．机械式温控器1．温控器的类型与作用温度控制器（简称温控器），是一种能自动控制器具的温度，使其保持在两个特定值之间，并且可以由使用者设定的装置。
广泛应用于各种家用电器中，以下为列表：表4-2 常用温控器类型本教材中温控器均为冰箱用温控器的技术参数、要求等，主要介绍温感压力式温度控制器，以下简称“温控器”。
温控器属于温度控制系统中的一个主要的部件，其主要作用是控制压缩机压缩机开、停时间，以保持电冰箱内的温度在确定的范围内。
常见的温度控制器有温感压力式、热敏电阻式和风门温度调节器等。
2．温感压力式温度控制器由感温组件、温度设定主体组件、执行开闭的微动开关或自动风门等三部分组成。
是通过密闭的内充感温工质的温包和毛细管，把被控温度的变化转变为密闭空间压力或容积的变化，以达到温度设定值时，通过弹性元件和快速瞬动机构，自动开闭触点或风门，以达到自动控制温度。
表4-3 温感压力式温度控制器分类及用途常用术语：接通点（ON）温控器触点闭路时的温度；断开点（OFF）温控器触点开路时的温度；调节范围温控器的调节机构给定的最大和最小接通点或断开点之间的温差；差动值（DIFF）调节机构整定于某一温度位置时的接通点和断开点之间的温度差；感温部件把控制对象的温度变换为充入工质（气体或液体）压力的部分；毛细管把感温部分的压力变化传递到波纹管或膜盒的细管。
冰箱电气原理冰箱是我们日常生活中常见的家电之一，它能够有效地保持食物的新鲜度和冷藏效果。
而冰箱的正常运行离不开电气原理的支持。
本文将从冰箱的电气原理入手，为大家介绍冰箱是如何通过电气原理来实现制冷功能的。
首先，我们来了解一下冰箱的基本结构。
冰箱通常由压缩机、蒸发器、冷凝器和节流阀等部件组成。
其中，压缩机是冰箱的心脏，它通过压缩制冷剂将其变成高温高压气体，然后将其输送到冷凝器中。
在冷凝器中，高温高压的制冷剂会散发热量，变成高温高压液体。
接着，制冷剂通过节流阀进入蒸发器，此时制冷剂的压力迅速下降，从而降低了温度。
在蒸发器中，制冷剂吸收了周围的热量，使得冰箱内的空气温度下降，从而实现了制冷的效果。
接下来，我们来分析一下冰箱的电气原理。
冰箱的运行离不开电气控制系统的支持。
电气控制系统主要由温度控制器、压缩机启动器、风扇和传感器等部件组成。
温度控制器是冰箱内部温度的监控和调节中心，当温度超出设定范围时，温度控制器会发出信号，启动压缩机来制冷。
而压缩机启动器则是控制压缩机的启停，保证其正常运行。
同时，风扇和传感器也起着重要的作用，它们能够帮助冰箱内部空气的循环和温度的监测，保证冰箱内部的温度均匀分布和稳定。
在冰箱的电气原理中，最核心的部分就是压缩机。
压缩机是冰箱制冷循环系统中的核心部件，它通过电气控制系统的支持，能够将制冷剂进行压缩和膨胀，从而实现制冷的效果。
同时，压缩机的运行状态也直接影响到冰箱的制冷效果和能耗。
因此，冰箱的电气原理对于压缩机的控制和运行至关重要。
除了压缩机以外，冰箱的电气原理还涉及到制冷剂的循环和温度的控制。
制冷剂的循环是冰箱能够实现制冷的基础，而温度的控制则是保证冰箱内部温度的稳定和均匀。
这些都离不开电气控制系统的支持，它们通过传感器和控制器来监测和调节冰箱的运行状态，保证其正常运行。
综上所述，冰箱的电气原理是冰箱能够实现制冷的基础和关键。
通过对冰箱的基本结构和电气控制系统的介绍，我们可以更好地理解冰箱是如何通过电气原理来实现制冷的。
冰箱控制系统的原理冰箱控制系统是通过传感器感知冰箱内部温度，并根据设定的温度参数来控制冷冻室和冷藏室的制冷系统工作，以保持恒定的温度。
冰箱控制系统的主要原理如下：1. 温度感知：冰箱内部装备有温度传感器，通常是电阻温度计或半导体传感器。
它们可以实时感知冰箱内的温度变化，并将温度信号转换为电信号。
2. 控制参数设定：冰箱控制系统的用户可以根据需要设定冷冻室和冷藏室的温度范围，一般以数字面板的形式显示。
用户可以根据自己的需求和季节变化来设定不同的温度。
3. 控制算法：冰箱控制系统内置了控制算法，根据温度传感器的反馈信号和用户设定的温度参数来判断当前状态。
如果内部温度高于设定温度，则系统启动制冷运行；如果温度低于设定温度，则系统停止制冷过程。
4. 制冷系统控制：冰箱制冷系统通常包括压缩机、冷凝器、蒸发器和膨胀阀。
当控制系统判断需要制冷时，会通过控制信号开启压缩机，使制冷剂在制冷循环中流动。
制冷剂在循环中的状态变化会帮助冰箱内部吸收热量，从而降低温度。
5. 保护机制：冰箱控制系统还具备一些保护机制，以防止系统故障或意外情况。
例如，过高的温度、过低的温度或故障会触发警报系统，提醒用户进行检修或维修。
6. 节能控制：现代冰箱控制系统也考虑到了节能问题。
根据用户的习惯、使用时间和外部温度等因素，系统会自动调整制冷系统的运行模式，以达到较高的能效。
总的来说，冰箱控制系统通过感知温度、设定温度参数、控制算法和制冷系统的运行来实现对冰箱温度的控制。
此外，保护机制和节能控制也是现代冰箱控制系统的重要组成部分。
这些控制系统的存在，使得冰箱能够稳定、高效地运行，为用户提供长时间的食物保鲜和储存服务。
电冰箱的控制系统电冰箱是靠压缩机压缩成液态的工作物质汽化时吸热来达到致冷目的的。
电冰箱有一套电路控制系统，用来控制和保护压缩机正常工作，以维持电冰箱恒温。
电路控制系统一般由温度控制器（简称温控器）、起动继电器、热保护器等构成。
图5－14为普通单门电冰箱的控制系统电路。
从图上可以看出，温控器、热保护器、起动继电器等均跟压缩机电路串联，只有照明灯和压缩机并联。
箱内的照明灯用按钮式开关来控制。
关门时，冰箱门把开关上的按钮推开，使照明灯电路断开；开门时，开关上的按钮自动弹出，接通电路，箱内灯亮，便于人们取、放食品。
冰箱的工作温度是通过温控器控制压缩机的开、停来维持的。
图5－15是温度控制器工作原理图。
感温包内充有感温剂气体，一般采用氯甲烷Cl）。
当压缩机停止工作后，蒸发器表面温度逐渐上升，感温包和膜盒（CH3中的感温剂气体的温度也随着上升，压强增大，膜片向外伸胀，推动活动触点“3”与固定触点“4”闭合，于是电路接通，压缩机开始工作，继续制冷，冰箱内温室下降。
当冰箱内温度降低到一定程度，感温包和膜盒内气体压强降低到某个值时，由于弹簧的弹力，使活动触点3和固定触点4断开，切断电源，压缩机停止工作，制冷停止。
如此反复，使箱内温度保持在调定的范围内。
热保护器主要由双金属片和电热丝组成。
图5－16为热保护器工作原理图。
热保护器装在压缩机外壳表面。
当电视超载不能运转时，电流增大，电热丝温度升高，使附近的双金属片受热变形，触点跳开，切断电路。
当压缩机机壳温度过高时，也将使双金属片受热变形，切断电路，从而保护压缩机不致烧毁。
冰箱的工作原理紧缩式电冰箱是电机紧缩式电冰箱的简称，它是一种常见的冷凝器。
它主要有以下三个组成部份：箱体、制冷系统与控制系统。
而其中最关键的是制冷系统。
制冷系统主要由四大件组成：紧缩机、冷凝器、膨胀阀和蒸发器，按照控制或是利用需要中间可以选择安装压力控制器、温度控制器、干燥过滤器等辅助器件，但四大件是必不可少的。
