井壁取心方法

旋转井壁取心操作规程一、施工风险提示(1)井斜大、井身轨迹不平滑、全角变化率大导致电缆和仪器大面积接触井壁，摩阻大、易粘卡。

(2)井径不规则，出现大肚子井眼，导致仪器下放遇阻、上提遇卡，甚至因井径过大无法取得岩心。

(3)钻井液性能不能满足施工要求，岩屑床清除不干净，造成起下仪器遇阻。

(4)钻井液失水过大，形成虚厚泥饼，影响取心长度、仪器和电缆易发生粘卡。

(5)井口接、拆仪器时操作失误，发生井口落物，造成卡钻。

(6)起仪器灌浆不及时，静液柱压力降低，平衡地层压力失衡，存在溢流风险。

二、注意事项(1)施工时优化井身轨迹，直井防斜，定向井控制全角变化率，井身轨迹尽量平滑，避免出现键槽。

(2)在馆陶组及以上软地层中施工期间，维护好钻井液性能，严禁定点循环，防止产生糖葫芦井眼。

(3)东营组、沙河街组及以下易掉块、垮塌地层施工期间，严格按照《东营组沙河街组油泥岩施工推荐作法》来施工，最大限度防止上井壁出现大肚子井眼。

(4)施工中出现掉块等有可能造成井壁不规则的情况，记录好显示井段位置；通过倒划眼等方式来修整井壁；如判断有键槽，及时下入键槽破坏器修整井壁。

(5)针对高孔高渗地层，严格控制失水，使用超细碳酸钙、随钻堵漏剂等材料提高地层承压能力、形成高质量的泥饼。

三、技术措施（一）通井措施：1.工程措施：(1)钻具组合（以215.mm井眼为例）：215.9mm牙轮钻头+430×410+止回阀+212mm扶正器+165mm钻铤2根+210mm短扶正器+Ø127mm加重钻杆+ Ø127mm钻杆(2)起出钻进钻具组合时处理好阻卡点并记录，按照“一通二冲三划眼”的原则处理阻卡点。

倒划眼时采用小排量低转速，排量30spm，转速20-30rpm，倒划完后下放钻具观察是否仍有阻卡。

如下放顺畅，则停泵停转，上提钻具确认井眼是否畅。

软地层划眼时应避免持续带钻压划眼，避免划出新眼。

(3)根据完井井身轨迹数据在狗腿度变化较大的井段及其它复杂井段进行划眼修整，采用大排量高转速正、倒划眼方式进行划眼，参数：转速80rpm，排量高于钻进排量3~5冲/min，起下无遇阻显示、无憋泵、扭矩平稳时1遍，如出现异常状况则划眼2~3遍；每柱划眼时间不低于20min，划眼期间观察扭矩，扭矩变化较大时及时降低转速，上提或下放钻具，防憋泵、蹩顶驱。

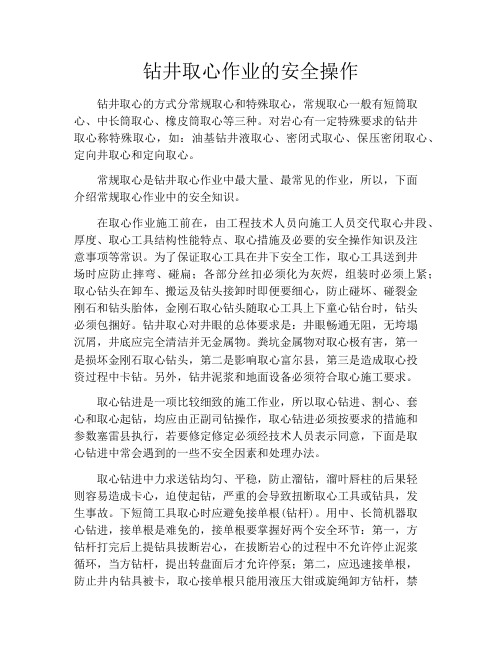

钻井取心作业的安全操作钻井取心的方式分常规取心和特殊取心，常规取心一般有短筒取心、中长筒取心、橡皮筒取心等三种。

对岩心有一定特殊要求的钻井取心称特殊取心，如：油基钻井液取心、密闭式取心、保压密闭取心、定向井取心和定向取心。

常规取心是钻井取心作业中最大量、最常见的作业，所以，下面介绍常规取心作业中的安全知识。

在取心作业施工前在，由工程技术人员向施工人员交代取心井段、厚度、取心工具结构性能特点、取心措施及必要的安全操作知识及注意事项等常识。

为了保证取心工具在井下安全工作，取心工具送到井场时应防止摔弯、碰扁；各部分丝扣必须化为灰烬，组装时必须上紧；取心钻头在卸车、搬运及钻头接卸时即便要细心，防止碰坏、碰裂金刚石和钻头胎体，金刚石取心钻头随取心工具上下童心钻台时，钻头必须包捆好。

钻井取心对井眼的总体要求是：井眼畅通无阻，无垮塌沉屑，井底应完全清洁并无金属物。

粪坑金属物对取心极有害，第一是损坏金刚石取心钻头，第二是影响取心富尔县，第三是造成取心投资过程中卡钻。

另外，钻井泥浆和地面设备必须符合取心施工要求。

取心钻进是一项比较细致的施工作业，所以取心钻进、割心、套心和取心起钻，均应由正副司钻操作，取心钻进必须按要求的措施和参数塞雷县执行，若要修定修定必须经技术人员表示同意，下面是取心钻进中常会遇到的一些不安全因素和处理办法。

取心钻进中力求送钻均匀、平稳，防止溜钻，溜叶唇柱的后果轻则容易造成卡心，迫使起钻，严重的会导致扭断取心工具或钻具，发生事故。

下短筒工具取心时应避免接单根(钻杆)。

用中、长筒机器取心钻进，接单根是难免的，接单根要掌握好两个安全环节：第一，方钻杆打完后上提钻具拔断岩心，在拔断岩心的过程中不允许停止泥浆循环，当方钻杆，提出转盘面后才允许停泵；第二，应迅速接单根，防止井内钻具被卡，取心接单根只能用液压大钳或旋绳卸方钻杆，禁止采用转盘卸方钻杆。

取心一般是在油层(或预测是油层)中进行的，因此取心钻进防漏、防井喷应当激起注意。

钻井取芯一、取芯方式按取心方式分：常规取心和特殊取心常规取心可分短筒取心和长筒取心特殊取心：1）油基钻井液取心2）密闭取心3）海绵取心4）保压密闭取心5）疏松砂岩保形取心6）定向取心二、常规取心主要目的：①发现油气层，了解含油气情况与储集特征，并确定油气层岩性、物性、厚度、面积等基础数据。

②建立地层剖面，研究岩相及生、储特征。

③了解岩性与电性关系。

2）常规取心方式：短筒取心：取心钻进中途不接单根的常规取心。

它的工具只含有一节岩心筒，结构简单。

它在整个取心作业中所占的比例最大，在任何地层条件下均可进行。

中、长筒取心：钻进中途要接单根的取心。

它的工具必须含有多节岩心筒。

中、长筒取心的目的是在保证岩心收获率较高的前提下，尽可能提高取心的单筒进尺，以大幅度提高取心收获率，降低取心成本。

2、取心工具的选择1）．不同井深条件下取心工具的选择浅井选短筒，深井中长筒。

2）．根据地层岩性选择取心工具在松散、松软地层中应选用加压式取心工具，而在中硬～硬地层以及岩心成柱性较好的软地层中应选用自锁式取心工具。

3）．根据取心方式选择取心工具3、取心钻头的选择目前，国内外钻井取心均广泛使用金刚石取心钻头。

1）．金刚石取心钻头使用效果好特别是胎体式金刚石取心钻头，能保证钻头出刃均匀。

金刚石耐磨，胎体耐冲蚀，因而钻进平稳，速度快，收获率高，使用寿命长，综合经济效益好。

2）．金刚石取心钻头适用范围广。

从极软至极硬地层，均有与之相适应的各种系列的金刚石取心钻头供选择，完全能满足各种条件下取心的需要。

3）．胎体金刚石取心钻头成型容易，加工简便，成品率高。

4、取芯工具的组成取心工具由上稳定器、分水接头、堵孔钢球、外返孔嘴、悬挂总成、内岩心筒组、外岩心筒组、下稳定器、组合内筒鞋、岩心爪、取心钻头等部件组成。

5、取心前的准备A．井眼准备（l）钻进一开始就要保持良好的井身质量，防止井斜、狗腿、键槽、台肩、缩径等。

（2）取心前的一个钻头要带打捞杯，要修平井底。

取心技术操作规程一、常规取心1、工具检查及装配1.1 钻头丝扣完后，钻头体无裂缝，内外径符合要求，水眼畅通。

1.2 岩心爪尺寸和性能符合要求，无毛刺，无变形，弹性良好，岩心爪在缩径套内活动灵活。

1.3 分水接头水眼畅通，单流凡尔密封可靠，悬挂轴承转动灵活，组装后吊在井口哟内个手能转动内筒。

1.4 内外筒无咬扁、无裂纹、螺纹完好。

直线度不超过0.5%，内外径符合钻井设计要求，内筒内壁光滑，无泥砂和异物。

1.5 装配时内外筒丝扣必须清洁，涂好密封脂，新加工的扣必须认真磨合。

1.6 组装后工具的轴向间隙10~15mm为宜。

1.7 内筒丝扣用双链钳上紧，外筒用大钳上紧。

2、井眼准备及设备要求2.1 井身质量与钻井液性能符合钻井设计要求。

2.2 井下情况无异常、无漏失、无溢流，起下钻畅通无阻。

2.3 设备运转良好，仪表装备齐全，灵敏可靠。

2.4 井底无落物。

2.5 如用投球式取心工具，应检查钻具与接头的内径，保证取心专用球能顺利通过。

2.6 井场必须备有6m左右短钻杆2根或12m的长钻杆1根，下完钻调整方入。

3、下钻作业3.1 出现下列情况之一时不能下取心工具。

3.1.1 井下不正常，有阻卡、掉块；井底有落物、漏失；油气很活跃。

3.1.2 钻井液性能不符合设计要求。

3.1.3 岗位工人对取心工具结构、性能不熟悉，未贯彻取心设计和未制定取心措施。

3.1.4 设备有问题，不能保证连续取心施工。

3.1.5 取心工具装配质量不合格。

3.1.6 指重表和泵压表不灵敏。

3.1.7 对上筒岩心没有分析出收获率低的原因和未订出下筒取心措施。

3.2 取心工具下钻时一定要控制下放速度，不得猛刹。

3.3 下钻遇阻不得超过40kN，否则接方钻杆开泵循环，慢转下放钻具，若遇阻严重立即起钻换牙轮钻头通井。

3.4 通常钻头离井底0.5~1.0m循环钻井液校正方入，如有余心或岩石疏松，钻头可离井底1.5m循环，上提下放配合使用高速钻动甩掉内筒赃物。

井壁取心作业的安全操作取心施工时，用装枪机组装取芯装置，用电缆将取心器下人井中，由地面仪器控制，在预定深度位置点火，将取心筒打入井壁取下岩心，用绞车配合起下电缆，将岩心筒拔出井壁，起出井口。

取心工具主要是井壁取心器，其上部．是选发器装置，主体是取心枪体，枪体上装配炸药和岩心筒。

井壁取芯中使用的炸药为炸药，是高温火药，属于危险品，因此要严格执行保管、领取、使用、交接等制度，要特别注意防盗、防火、防爆炸。

在井壁取心施工过程中，人员接触的运转设备、电源、火药、取芯装置等可能造成伤害、致死。

施工安全要求是：所有接地连接不允许使用裸导线，接线头要用胶布或胶管包好，不准裸露在外；井口接线时，要先将电缆放电后再接线；取心器、电极起出井口前，操作员要注意关闭电源。

地面爆炸是取心工作中最恶性的事故，直接危害施工人员生命和设备安全，这类事故的主要原因可归结为：火药使用或保管不善，麻痹大意，火花落入爆炸箱或匆忙点燃地面粉末，燃及药箱，发生爆炸。

预防爆炸事故的办法有：火药要设专人保管，火药箱用完盖好上锁，把散碎火药清除干净；在装有火药的车辆上以及装弹机装弹时，不得吸烟或动用明火；操作员在地面校验点火换档系统时，应拔掉插头；井口在排除故障前，应断开点火连线的开关；若必须对工具进行整体地面检查，应设专人指挥，待井口接好线，取心器弹道朝下，井口人员撤离10米以外，再通知仪器车操作员点火；井口人员连接取心器点火线前，应先对电缆放电，井口操作人员要站在取心器两侧，避开取心筒发射方向。

取心作业中还要防止井口落物和井下落物。

如：滑轮夹板断裂，安装不牢、吊卡崩开或因刹把失控等意外原因，使天滑轮掉下砸断电缆，造成电缆、取心器落井的井口落物事故；取心器打捞帽、选发器外壳长时间使用的丝扣松框，顶丝脱落或忘记上顶丝，造成取心器落井的井下落物事故；由于井下情况复杂，钻井液性能不好，井身质量差，井眼局部垮塌，以及表层套管喇叭口卡、挂等多方面原因引起遇阻、遇卡，拉断电缆或仪器接头而造成的井下落物事故。
