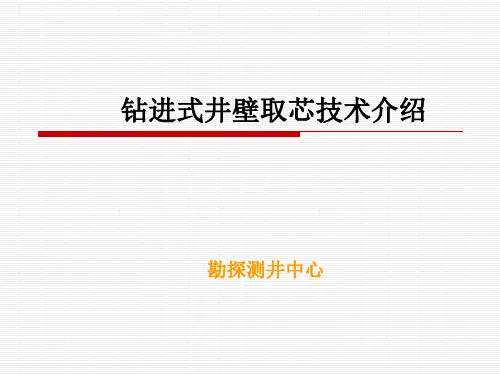

钻进式井壁取芯技术简介

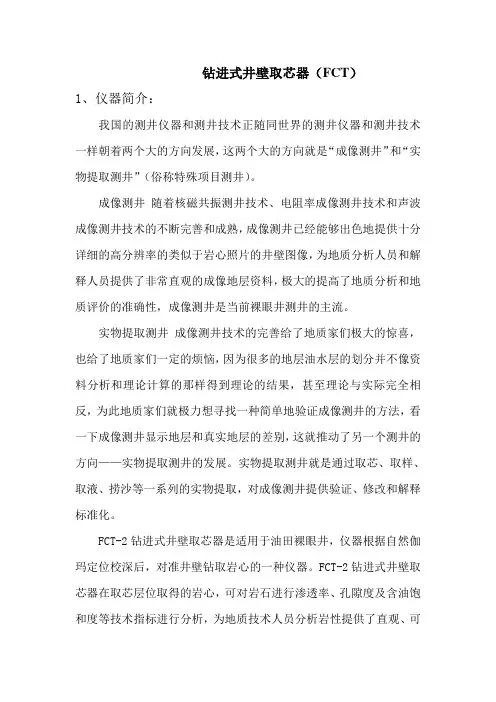

钻进式井壁取芯器（FCT）1、仪器简介：我国的测井仪器和测井技术正随同世界的测井仪器和测井技术一样朝着两个大的方向发展，这两个大的方向就是“成像测井”和“实物提取测井”（俗称特殊项目测井）。

成像测井随着核磁共振测井技术、电阻率成像测井技术和声波成像测井技术的不断完善和成熟，成像测井已经能够出色地提供十分详细的高分辨率的类似于岩心照片的井壁图像，为地质分析人员和解释人员提供了非常直观的成像地层资料，极大的提高了地质分析和地质评价的准确性，成像测井是当前裸眼井测井的主流。

实物提取测井成像测井技术的完善给了地质家们极大的惊喜，也给了地质家们一定的烦恼，因为很多的地层油水层的划分并不像资料分析和理论计算的那样得到理论的结果，甚至理论与实际完全相反，为此地质家们就极力想寻找一种简单地验证成像测井的方法，看一下成像测井显示地层和真实地层的差别，这就推动了另一个测井的方向——实物提取测井的发展。

实物提取测井就是通过取芯、取样、取液、捞沙等一系列的实物提取，对成像测井提供验证、修改和解释标准化。

FCT-2钻进式井壁取芯器是适用于油田裸眼井，仪器根据自然伽玛定位校深后，对准井壁钻取岩心的一种仪器。

FCT-2钻进式井壁取芯器在取芯层位取得的岩心，可对岩石进行渗透率、孔隙度及含油饱和度等技术指标进行分析，为地质技术人员分析岩性提供了直观、可靠的依据。

2、与钻井取芯比较：2.1.1占用井场周期短，成本费用低；2.1.2不会出现漏取掉芯现象，取芯点可根据需要，机动增减；2.1.3可重复对某一点多次取芯，以验证岩电性能；2.1.4与钻井取芯相比，取芯时间短，取芯层位跨度大，定位准确可靠，可大大降低钻井取芯费用，缩短打井周期。

同时还可以弥补钻井漏取的层位。

是钻井取心的重要补充。

2.2与撞击式取芯比较：2.2.1所取岩心颗粒大，呈规则的圆柱状（岩心尺寸直径25mm，长度50mm）；2.2.2岩心能保持地层原始产状，能直观反映储层的物性和含油气性；2.2.3能满足实验室做岩性分析，特别是储层的孔隙度、渗透率、饱和度分析检测，为储层研究提供重要参数。

钻井取芯一、取芯方式按取心方式分：常规取心和特殊取心常规取心可分短筒取心和长筒取心特殊取心：1）油基钻井液取心2）密闭取心3）海绵取心4）保压密闭取心5）疏松砂岩保形取心6）定向取心二、常规取心主要目的：①发现油气层，了解含油气情况与储集特征，并确定油气层岩性、物性、厚度、面积等基础数据。

②建立地层剖面，研究岩相及生、储特征。

③了解岩性与电性关系。

2）常规取心方式：短筒取心：取心钻进中途不接单根的常规取心。

它的工具只含有一节岩心筒，结构简单。

它在整个取心作业中所占的比例最大，在任何地层条件下均可进行。

中、长筒取心：钻进中途要接单根的取心。

它的工具必须含有多节岩心筒。

中、长筒取心的目的是在保证岩心收获率较高的前提下，尽可能提高取心的单筒进尺，以大幅度提高取心收获率，降低取心成本。

2、取心工具的选择1）．不同井深条件下取心工具的选择浅井选短筒，深井中长筒。

2）．根据地层岩性选择取心工具在松散、松软地层中应选用加压式取心工具，而在中硬～硬地层以及岩心成柱性较好的软地层中应选用自锁式取心工具。

3）．根据取心方式选择取心工具3、取心钻头的选择目前，国内外钻井取心均广泛使用金刚石取心钻头。

1）．金刚石取心钻头使用效果好特别是胎体式金刚石取心钻头，能保证钻头出刃均匀。

金刚石耐磨，胎体耐冲蚀，因而钻进平稳，速度快，收获率高，使用寿命长，综合经济效益好。

2）．金刚石取心钻头适用范围广。

从极软至极硬地层，均有与之相适应的各种系列的金刚石取心钻头供选择，完全能满足各种条件下取心的需要。

3）．胎体金刚石取心钻头成型容易，加工简便，成品率高。

4、取芯工具的组成取心工具由上稳定器、分水接头、堵孔钢球、外返孔嘴、悬挂总成、内岩心筒组、外岩心筒组、下稳定器、组合内筒鞋、岩心爪、取心钻头等部件组成。

5、取心前的准备A．井眼准备（l）钻进一开始就要保持良好的井身质量，防止井斜、狗腿、键槽、台肩、缩径等。

（2）取心前的一个钻头要带打捞杯，要修平井底。

井壁取心录井用井壁取心器，按指定的位置在井壁上取出地层岩心的方法叫井壁取心。

井壁取心通常都是在电测完后进行的。

一个取心器上有36个孔，每一个孔内装一个取心筒，孔底装有炸药，通过电缆接到地面仪器车上，以便在地面控制取心深度和点火、发射。

点火后，炸药将取心筒强行打入井壁，取心筒被钢丝绳连接在取心器上，上提取心器即可将岩心从地层中取出。

取心时一般是自下而上进行的。

一、确定井壁取心的原则井壁取心的目的是为了证实地层的岩性、含油性，以及岩性和电性的关系，或者为了满足地质方面的特殊要求。

根据不同的取心目的，选定取心层位。

在一般情况下，下列层位均应进行井壁取心：1.在钻进过程中有油气显示的井段，须进一步用井壁取心加以证实。

2.岩屑录井过程中漏掉岩屑的井段，或者岩心录井时岩心收获率低的井段。

3.测井解释有困难，需井壁取心提供地质依据的层位，如可疑油层、油层、油水同层、含油水层、气层等。

4.需要进一步了解储油物性，而未进行钻进取心的层位。

5.录井资料和测井资料有矛盾的层位。

6.某些具有研究意义的标准层、标志层，及其它特殊岩性层。

7.为了满足地质的特殊要求而选定的层位。

二、准备工作1.需要搞井壁取心的井，在完井电测时，要求电测队提供跟踪曲线。

目前常用的跟踪曲线是1：200的0.45m底部梯度电阻曲线。

2.按照确定井壁取心原则或甲方的要求，根据录井、测井资料，在跟踪曲线上相应的位置用红蓝铅笔划横线标注，自下而上顺序编号。

3.填写井壁取心通知单一式两份，一份提供给炮队作为取心时的依据，一份留下自用。

4.向炮队介绍本井钻遇地层及井下情况。

5.物质准备：准备按单、双数编号的岩心袋36个、岩心标签、捅心工具、四氯化碳、滤纸、试管、稀盐酸、荧光灯、管钳、台钳、小刀、井壁取心盒、井壁取心瓶、井壁取心描述记录等。

三、井壁取心出筒1.取心器从井口提出后，平放在钻台大门坡道前的支架上，每卸出一个取心筒，立即按取心深度装入相应编号的岩心袋内；如果是空筒，相应编号的袋子应空着。

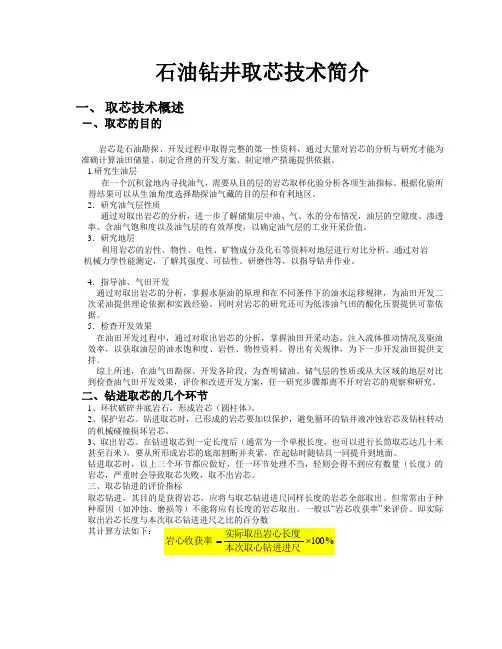

石油钻井取芯技术简介一、取芯技术概述－、取芯的目的岩芯是石油勘探、开发过程中取得完整的第一性资料，通过大量对岩芯的分析与研究才能为准确计算油田储量、制定合理的开发方案、制定增产措施提供依据。

1.研究生油层在一个沉积盆地内寻找油气，需要从目的层的岩芯取样化验分析各项生油指标。

根据化验所得结果可以从生油角度选择勘探油气藏的目的层和有利地区。

2．研究油气层性质通过对取出岩芯的分析，进一步了解储集层中油、气、水的分布情况，油层的空隙度、渗透率、含油气饱和度以及油气层的有效厚度，以确定油气层的工业开采价值。

3．研究地层利用岩芯的岩性、物性、电性、矿物成分及化石等资料对地层进行对比分析。

通过对岩机械力学性能测定，了解其强度、可钻性、研磨性等，以指导钻井作业。

4．指导油、气田开发通过对取出岩芯的分析，掌握水驱油的原理和在不同条件下的油水运移规律，为油田开发二次采油提供理论依据和实践经验。

同时对岩芯的研究还可为低渗油气田的酸化压裂提供可靠依据。

5．检查开发效果在油田开发过程中，通过对取出岩芯的分析，掌握油田开采动态，注入流体推动情况及驱油效率，以获取油层的油水饱和度、岩性、物性资料。

得出有关规律，为下一步开发油田提供支持。

综上所述，在油气田勘探、开发各阶段，为查明储油、储气层的性质或从大区域的地层对比到检查油气田开发效果，评价和改进开发方案，任一研究步骤都离不开对岩芯的观察和研究。

二、钻进取芯的几个环节1、环状破碎井底岩石，形成岩芯（圆柱体）。

2、保护岩芯。

钻进取芯时，已形成的岩芯要加以保护，避免循环的钻井液冲蚀岩芯及钻柱转动的机械碰撞损坏岩芯。

3、取出岩芯。

在钻进取芯到一定长度后（通常为一个单根长度，也可以进行长筒取芯达几十米甚至百米），要从所形成岩芯的底部割断并夹紧，在起钻时随钻具一同提升到地面。

钻进取芯时，以上三个环节都应做好，任一环节处理不当，轻则会得不到应有数量（长度）的岩芯，严重时会导致取芯失败，取不出岩芯。

⽂96-储5井钻井取芯⼯艺技术⽂96-储5井钻井取芯⼯艺技术技术发展部：黄海强刘怀刚⼀、前⾔：⽂96-储5井是⽯化集团在中原油⽥⽂96块部署建设的国家天然⽓能源储备井，共部署储⽓井14⼝，预计储⽓量7亿⽴⽅⽶。

为更准确详实的了解储层岩性、物性特征，为后期储⽓选层、储⽓施⼯⼯艺优化提供客观的、真实的第⼀⼿地质资料，该井设计取芯112⽶，也是该储⽓库唯⼀⼀⼝具有取芯任务的井。

取⼼作业中克服了地层埋藏浅，岩性松软，胶结性差，⽔敏性强，剥蚀掉块严重，易造成堵⼼、磨芯、掉芯、出芯困难，⽋平衡钻进井壁⽀撑作⽤⼒⼩，易坍塌掉块作业风险⼤等诸多不利因素，总结出⼀套⾏之有效的钻井取芯⼯艺技术措施，效果显著，取芯进尺120.71⽶，芯长120.00⽶，取芯收获率：99.41%。

⼆、钻井取芯技术难点1、为保证取芯收获率，要求不许长筒取芯，不需井⼝出芯，且取芯井段不连续分三段，从⽽成倍增加了起下钻次数。

取芯起下钻14趟，层间层下钻进起下钻3趟。

任⼀趟钻任⼀环节出现纰漏，将影响整体取芯结果，对钻井操作要求⾼。

2、地层埋藏浅，岩性松软，胶结性差，⽔敏性强，剥蚀掉块严重，易造成堵⼼、磨芯、掉芯，取芯收获率难于保障。

岩⼼如图⽰：3、岩性胶结性差、破碎，地⾯出芯困难。

砂岩成芯性好，不易破碎，易出芯。

但泥岩极易破碎，堵搡岩⼼筒内腔，通芯不畅，震击⼜使岩⼼更为破碎，出芯很不容易。

4、为保护⽓层，三开采⽤⽋平衡钻井，钻井液井壁⽀撑作⽤⼒⼩，地层易坍塌、掉块，时时威胁井下安全，钻井作业风险⼤。

三、关键技术及⼯艺（⼀）提⾼认识⽔平，增强安全意识。

针对这⼝井取芯意义和各⼯序技术措施，通过多种渠道，使职⼯做到思想上重视，⼼⾥头明⽩，⼯作上⽤⼼。

对井下、设备、泥浆等各路出现的任何异常情况，都做到及时发现，及时反馈，共同商讨应对措施，将隐患消灭在萌芽状态。

（⼆）把好取芯⼯具选配、⼊井关。

1、取芯⼯具选配。

按设计要求，岩⼼直径不⼩于105mm，并结合邻井资料调研岩性结构特征，选配满⾜设计要求与地层相适应的WQX180-105（川8-3型）型取芯⼯具。

胜利钻井取芯技术一、常规系列取芯技术1、概述根据胜利油田钻井取芯层系多、岩性变化大、地层松、软、散、硬、碎等特点，从80年代初期，开始了胜利取芯工具、工艺技术的研究与应用工作，先后研制成功了Ym-8115型、Y-8120型、R-8120型等常规系列取芯工具，实现了在215mm井眼中取出直径120mm的岩心，完成了大直径取芯工具与工艺技术的系列化工作，由于该系列工具品种齐全、结构完善、性能可靠，无论是普通或油基钻井液取芯，还是短筒或中长筒取芯，都有很强的适应性，“七五”及“八五”期间，胜利油田共推广本系列工具425套，完成钻井取芯进尺65219.71m，总岩心收获率94.4%，与“六五”期间相比，取芯收获率提高了15个百分点，跨入了全国先进行列，特别是在胜利孤东会战中，采用R-8120系列工具，三口井取芯414.69m，总取芯收获率达99.49%，最高单筒取芯进尺71.15m，达到了世界先进水平。

为此，近十年来，该系列工具不仅在胜利油田迅速应用，而且还推广到国内其他八个油田，成为国内推广面积最大的取芯工具。

2、常规系列取芯工具特点①在直径215mm井眼中，取出岩心直径达120mm，这是目前国内外相同井眼条件下双筒工具中取芯直径最大的一种，有利提高岩心收获率。

②工具、部件通用、互换性强，根据不同地层、不同岩性的特点，可组装为R-8120系列和Y-8120系列，也可根据用户需要，改装为8100系列。

③具有内涂层的低摩阻岩心筒(已获国家专利，专利号：92225857.0)能有效降低岩心进筒阻力，尤其在松软地层取芯，能成倍提高单筒进尺指标。

④采用机械加压的割心方式，能保证松、软、散地层的取芯收获率，这是胜利系列工具的一大特点，长期生产实践证明，操作简便，安全可靠。

⑤长筒取芯钻井，除采用一般的拔断岩心接单根办法外，还可采用特制的转换接头装置(已获国家专利，专利号：90214127.9)实现钻头不离井底接单根，既适用于松、散、软、硬地层，又不受接单根次数的限制。

钻井取芯通讯稿尊敬的各位领导、亲爱的同事们：大家好！今天我非常荣幸能够向大家介绍一项重要的技术——钻井取芯技术。

钻井取芯是一种在石油勘探和开采过程中广泛应用的技术，它对于研究地质结构、分析地层组成以及评估油气资源潜力具有重要意义。

钻井取芯技术是利用专门设计的钻井工具，在地下深处获取地层样本的过程。

通过这种技术，我们可以了解地下岩石的物理性质、化学成分以及油气储量等重要信息，为油气勘探和开发提供了可靠的数据支持。

钻井取芯技术的工作原理是通过钻井设备将钻头钻入地下，然后利用取芯器将地层样本取出。

在钻井取芯过程中，需要考虑地下的温度、压力等环境因素，以确保取得的地层样本能够真实地反映地下情况。

同时，为了避免样本污染，我们需要采取一系列的措施，如使用专用的钻井液、保持取芯工具的清洁等。

钻井取芯技术在石油勘探和开采中的应用非常广泛。

首先，通过分析地层样本，我们可以了解地下岩石的组成和性质，从而判断是否存在油气资源。

其次，取芯样本可以用于进行地质勘探，确定油气层的分布和厚度，为后续的开发工作提供指导。

此外，取芯样本还可以进行物性测试，如测定岩石的孔隙度、渗透率等参数，为油气储层评价提供重要依据。

钻井取芯技术的发展离不开科技的进步。

近年来，随着钻井设备的改进和新型取芯工具的研发，钻井取芯技术的效率和准确性都得到了提高。

同时，借助先进的地球物理技术和数据处理方法，我们可以更加全面和精确地分析地层样本，为油气勘探和开发提供更可靠的依据。

钻井取芯技术在石油勘探和开采中的地位举足轻重。

通过该技术，我们可以深入了解地下岩石的特性，为油气资源的开发提供科学依据。

同时，钻井取芯技术也为地质科学的研究和发展提供了重要的资料和支持。

在今后的工作中，我们将继续加强钻井取芯技术的研究和应用，努力提高勘探和开采的效率和成果。

相信在各位领导的关心和支持下，钻井取芯技术将在石油行业的发展中发挥更加重要的作用，为我国能源事业的发展做出更大的贡献。
