取心录井技术第一篇：取心录井技术取心录井技术（一）概述岩心录井就是在钻井过程中用一种取心工具将地下岩石取上来并对其进行分析、研究而取得各项资料的过程。

取上来的岩心是最直观、最可靠地反映地下地质特征的第一手资料。

录井地质师通过岩心分析，可研究钻遇地层的岩性、物性、电性、含油气性；掌握生油层特征及其地球化学指标；考察古生物分布和沉积构造，判断沉积环境；了解构造和断裂的情况，如地层倾角、地层接触关系、断层位置；查明开发过程中所必须的资料和数据，检查开发效果；为增产措施提供地质依据。

1．取心原则虽然岩心录井具有很多优点，但取心成本高，钻进速度慢。

因此，并不是取心越多越好。

为了既能取全取准所必需的资料，又要适应油气田勘探开发的速度，取心时通常遵循以下原则。

①新探区的第一口探井一般可不取心，以期迅速了解新探井的地层、构造、含油气情况。

若在第一口井发现了良好的油气显示，在以后的探井中就应该有重点地安排取心。

②勘探阶段的取心工作应注意点面结合，将取心任务集中于少数几口井或分井分段进行取心。

③主要油气层应当重点取心，以便分析储层岩性、物性、含油气等参数及其变化情况。

④为特殊目的设计的取心井段，如为了了解地层的特殊岩性、标准层、接触关系、断层情况及油水过渡带的厚度等，要适当取心。

按取心时泥浆的不同，可分为水基泥浆取心和油基泥浆取心。

按取心的工具可分为：常规取心、金刚石钻头取心、绳索式取心、井壁取心和橡皮套取心。

2．注意事项岩心录井是录井地质工作中比较复杂和细致的工作，录井质量的好坏，是否做到了齐全准确，将直接影响取心任务的完成。

因此，要做好取心前的准备工作。

在取心时必须注意以下事项：①准确丈量；②合理选择割心位置；③分工协作、注意安全；①录井地质师应做好配合工作；⑤积极与钻工配合。

（二）岩心整理岩心出筒时，其方法很多，如钻机或“电葫芦”提升岩心法，手压泵顶出岩心法。

周泥车出心法。

但目前一般采用悬空顺序接心出筒法。

用岩心卡分段卡住岩心并按出筒顺序放好。

第七章井壁取心录井技术1 井壁取心作业1．1 井壁取心的工艺技术由现场地质人员同取心施工队伍制定，并完成作业任务。

1．2 井壁取心是对油气探井完钻后，完成电测井时，视井下实际情况需要而进行的一项录井技术，由各油气田探区的勘探部（处）或相当的地质主管部门决定。

1．3 录井单位和施工单位的有关技术人员在现场具体商定取心位置和取心颗数。

1．4 拟定井壁取心，必须综合钻时、气测、岩屑及钻井液录井资料、电测资料，以综合测井曲线为重要依据。

1．5 精心施工，确保井壁取心质量和准确的取心深度。

2 井壁取心的原则2．1 凡岩屑严重失真，地层岩性不清的井段均可进行井壁取心。

2．2 凡应该进行钻进取心，而错过了其取心机会的井段，都应作井壁取心。

2．3 油气层段钻井取心收获率太低，岩屑代表性又差，油气层情况不清时，要进行井壁取心。

2．4 岩屑录井无显示，而气测有异常，电测解释为可疑层，邻井为油气层的井段要井壁取心。

2．5 判断不准或需要落实的特殊岩性段要进行井壁取心。

2．6 需要了解的具有特殊地质意义的层段，如断层破碎带、油气水界面、生油层特征等要井壁取心。

3 井壁取心质量要求3．1取心密度依设计或实际需要而定。

通常情况下，应以完成地质目的为准，重点层应加密，取出岩心必须是具有代表性的岩石。

3．2 井壁取心的岩心实物直径不得小于12mm，岩心实物有效厚度不得小于5mm。

条件具备，尽可能采用大直径井壁取心。

每颗井壁取心在数量上应保证满足识别、分析、化验需要。

若因泥饼过厚或枪弹打取井壁太少，不能满足要求时，必须重取。

岩性出乎预料时，要校正电缆，重取。

3．3 井壁取心出井后，要有效保证岩心的正常顺序，避免颠倒。

及时按出枪顺序由上而下系统编号、贴好标签，准确定名描述。

及时观察描述油气水显示，选样送化验室。

及时整理装盒妥善保存。

岩性定名必须在井壁取心后一天内通知测井单位。

3．4 井壁取心数量不得少于设计要求，收获率应达到70％以上。

录井技术详解一、录井全过程接井位坐标—井位初、复测—设计—队伍、设备、材料及资料准备—设计交底、录井条件检查—各项录井—完井讨论—完井作业—完井资料整理上交、验收评级——打印装订归档。

1．接井位坐标：发坐标单位有：采油厂、地院等2．井位初复测：测量队完成井位复测应在开钻前完成，甲方规定：未招标或未安排的井不得进行井位踏勘和初测。

3．设计:（1）编制过程：接通知单—收集邻井资料—设计—送审—打印装订—发放。

（2）设计内容：探井：①基本数据②区域地质简介③设计依据及钻探目的④设计地层剖面及预计油气水层位置⑤地层孔隙压力预测和钻井液性能使用要求⑥取资料要求⑦选送样品要求⑧井身质量要求、中途测试要求⑨技术说明及要求⑩附图及附表（井位构造图、过井剖面图、地震图、剖面柱状图、压力预测图、样品分析项目要求等）开发井：①基础数据表②钻井目的及设计依据③设计分层及邻井分层数据④邻井资料⑤对钻井液使用原则要求⑥取资料要求⑦固井水泥返高要求⑧对工程提示及要求⑨附图及附表4、上井准备：（1）队伍：综合录井队一般6—7人，地质队3人（2）设备：探井依甲方要求上仪器（3）材料物资：砂样盒、样品袋、标签、分析药品及报表等（4）资料：邻井录井图、测井图、区块有关地质资料5、设计交底（地质交底）：二开前或录井前完成（1）开发井：由小队负责（2）滚动井和探井：甲方组织、录井人员参加（3）录井人员交底内容：①本井设计基础数据、区块及邻井地质资料②录井任务要求③工程提示④录井条件要求（4）录井条件检查：在录井前及录井过程中完成，开发井由大队负责，生产管理中心抽查；滚动井和探井由“中心”或甲方人员组织检查。

录井条件检查内容：录井队队伍人员数量和素质，录井设备安装调试，材料准备，洗样用水，捞样环境，供电条件和文件资料准备情况等。

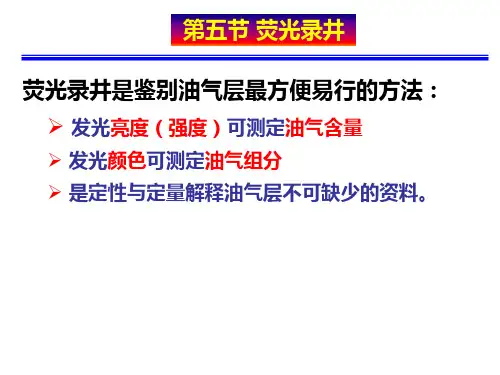

6．录井内容有：（1）钻时录井（2）岩屑录井（3）荧光录井（4）气测录井及综合录井（含色谱、工程参数及全脱样采集）（5）岩心录井（钻井取心、井壁取心）（6）钻井液录井（密度、粘度、失水、氯根含量）（7）地化录井及定量荧光录井（8）特殊作业资料录取（测井、中途测试、下套管、固井及试压等）7．完井讨论：时间一般由测井公司通知，甲方组织、录井测井地院人员参加。

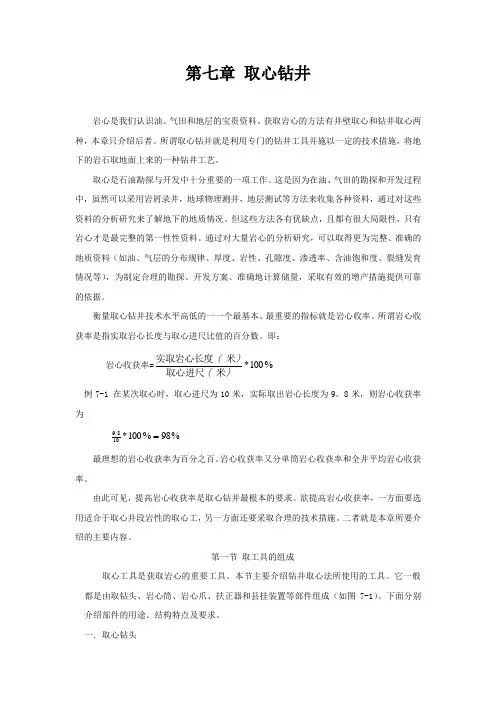

第七章 取心钻井岩心是我们认识油、气田和地层的宝贵资料。

获取岩心的方法有井壁取心和钻井取心两种，本章只介绍后者。

所谓取心钻井就是利用专门的钻井工具并施以一定的技术措施，将地下的岩石取地面上来的一种钻井工艺。

取心是石油勘探与开发中十分重要的一项工作。

这是因为在油、气田的勘探和开发过程中，虽然可以采用岩屑录井，地球物理测井，地层测试等方法来收集各种资料，通过对这些资料的分析研究来了解地下的地质情况。

但这些方法各有优缺点，且都有很大局限性，只有岩心才是最完整的第一性性资料。

通过对大量岩心的分析研究，可以取得更为完整、准确的地质资料（如油、气层的分布规律、厚度、岩性、孔隙度、渗透率、含油饱和度、裂缝发育情况等），为制定合理的勘探、开发方案、准确地计算储量，采取有效的增产措施提供可靠的依据。

衡量取心钻井技术水平高低的一一个最基本、最重要的指标就是岩心收率。

所谓岩心收获率是指实取岩心长度与取心进尺比值的百分数。

即：岩心收获率=%100*）（）（米取心进尺米实取岩心长度例7-1 在某次取心时，取心进尺为10米，实际取出岩心长度为9。

8米，则岩心收获率为 %98%100*1089。

最理想的岩心收获率为百分之百。

岩心收获率又分单筒岩心收获率和全井平均岩心收获率。

由此可见，提高岩心收获率是取心钻井最根本的要求。

欲提高岩心收获率，一方面要选用适合于取心井段岩性的取心工，另一方面还要采取合理的技术措施。

二者就是本章所要介绍的主要内容。

第一节 取工具的组成取心工具是获取岩心的重要工具。

本节主要介绍钻井取心法所使用的工具。

它一般都是由取钻头、岩心筒、岩心爪、扶正器和县挂装置等部件组成（如图7-1）。

下面分别介绍部件的用途、结构特点及要求。

一．取心钻头取心钻头是钻出岩心的主要工具。

其切削刃分布在一个同心圆的环形面积上。

它的功用是对井底岩石进行环形破碎，形成岩石。

取心钻头的类型，目前使用的有刮刀取心钻头、硬质合金取心钻头和金刚石取心钻头等几种（如图7-2所示）。

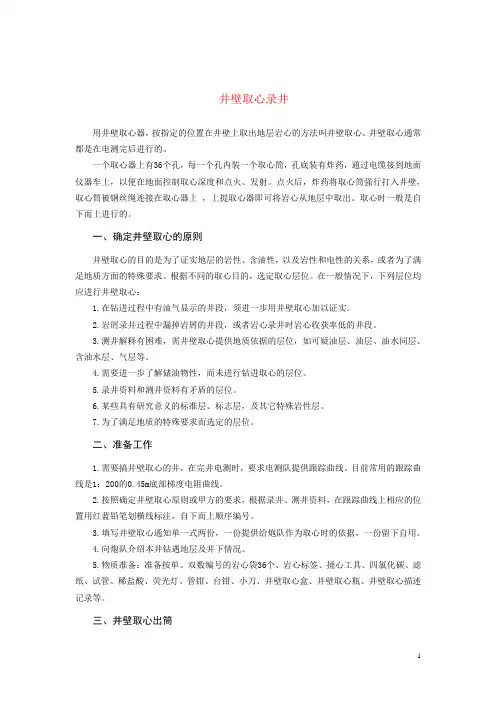

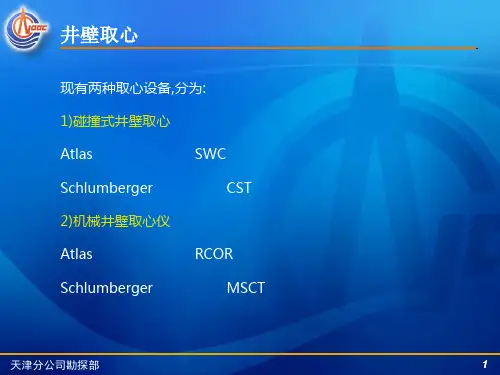

井壁取心录井用井壁取心器，按指定的位置在井壁上取出地层岩心的方法叫井壁取心。

井壁取心通常都是在电测完后进行的。

一个取心器上有36个孔，每一个孔内装一个取心筒，孔底装有炸药，通过电缆接到地面仪器车上，以便在地面控制取心深度和点火、发射。

点火后，炸药将取心筒强行打入井壁，取心筒被钢丝绳连接在取心器上，上提取心器即可将岩心从地层中取出。

取心时一般是自下而上进行的。

一、确定井壁取心的原则井壁取心的目的是为了证实地层的岩性、含油性，以及岩性和电性的关系，或者为了满足地质方面的特殊要求。

根据不同的取心目的，选定取心层位。

在一般情况下，下列层位均应进行井壁取心：1.在钻进过程中有油气显示的井段，须进一步用井壁取心加以证实。

2.岩屑录井过程中漏掉岩屑的井段，或者岩心录井时岩心收获率低的井段。

3.测井解释有困难，需井壁取心提供地质依据的层位，如可疑油层、油层、油水同层、含油水层、气层等。

4.需要进一步了解储油物性，而未进行钻进取心的层位。

5.录井资料和测井资料有矛盾的层位。

6.某些具有研究意义的标准层、标志层，及其它特殊岩性层。

7.为了满足地质的特殊要求而选定的层位。

二、准备工作1.需要搞井壁取心的井，在完井电测时，要求电测队提供跟踪曲线。

目前常用的跟踪曲线是1：200的0.45m底部梯度电阻曲线。

2.按照确定井壁取心原则或甲方的要求，根据录井、测井资料，在跟踪曲线上相应的位置用红蓝铅笔划横线标注，自下而上顺序编号。

3.填写井壁取心通知单一式两份，一份提供给炮队作为取心时的依据，一份留下自用。

4.向炮队介绍本井钻遇地层及井下情况。

5.物质准备：准备按单、双数编号的岩心袋36个、岩心标签、捅心工具、四氯化碳、滤纸、试管、稀盐酸、荧光灯、管钳、台钳、小刀、井壁取心盒、井壁取心瓶、井壁取心描述记录等。

三、井壁取心出筒1.取心器从井口提出后，平放在钻台大门坡道前的支架上，每卸出一个取心筒，立即按取心深度装入相应编号的岩心袋内；如果是空筒，相应编号的袋子应空着。

井壁取心作业的安全操作取心施工时，由装枪人员将取心器装配好，用电缆将取心器下人井中，由地面仪器控制，在预定深度位置点火，将取心筒打入井壁取下岩心，用绞车配合起下电缆，将岩心筒拔出井壁，起出井口。

取心工具主要是井壁取心器，其上部．是选发器装置，主体是取心枪体，枪体上装配炸药和岩心筒。

井壁取心所使用的炸药是爆炸物品，是高温火药，属于危险品，因此要严格执行保管、领取、使用、交接等制度，要特别注意防盗、防火、防爆炸。

在井壁取心施工过程中，人员接触的运转设备、电源、火药、取心器等均可能使人致伤、致死。

施工安全要求是：地面各连线一律不准用裸导线，接线头要用胶布或胶管包好，不准裸露在外；井口接线时，要先将电缆放电后再接线；取心器、电极起出井口前，操作员要注意关闭电源。

地面爆炸是取心工作中最恶性的事故，直接危害施工人员生命和设备安全，这类事故的主要原因可归结为：火药使用或保管不善，麻痹大意，忙乱中火花落人炸药箱或引燃地面散碎火药，燃及药箱，发生爆炸。

预防爆炸事故的办法有：火药要设专人保管，火药箱用完盖好上锁，把散碎火药清除干净；在装有火药的车上及装枪人员在进行装枪工作时，不得吸烟或动用明火；操作员在地面校验点火换档系统时，应拔掉插头；井口在排除故障前，应断开点火连线的开关；若必须对工具进行整体地面检查，应设专人指挥，待井口接好线，取心器弹道朝下，井口人员撤离10米以外，再通知仪器车操作员点火；井口人员连接取心器点火线前，应先对电缆放电，井口操作人员要站在取心器两侧，避开取心筒发射方向。

取心作业中还要防止井口落物和井下落物。

如：滑轮夹板断裂，安装不牢、吊卡崩开或因刹把失控等意外原因，使天滑轮掉下砸断电缆，造成电缆、取心器落井的井口落物事故；取心器打捞帽、选发器外壳长时间使用的丝扣松框，顶丝脱落或忘记上顶丝，造成取心器落井的井下落物事故；由于井下情况复杂，钻井液性能不好，井身质量差，井眼局部垮塌，以及表层套管喇叭口卡、挂等多方面原因引起遇阻、遇卡，拉断电缆或仪器接头而造成的井下落物事故。

录井工程方案一、前言录井是指通过定向钻井技术在井外从地层中获取钻井岩芯的过程。

通过录井可以获取地层岩心，进行地质勘探和分析，从而提高钻井效率和安全性。

本方案旨在提出一种录井工程方案，以确保录井过程安全、高效进行。

二、工程目标1.获取地质勘探需要的岩心样品；2.实现地质勘探数据的准确记录和分析；3.提高录井过程的安全性和效率。

三、录井工程流程概述1.选址确定：根据地质勘探计划和钻井地层情况，确定录井井位；2.设备准备：携带录井设备、岩心取心器等设备前往录井井位；3.录井过程：通过定向钻井技术，从井外获取地层岩心样品；4.数据记录：对所获取的岩心样品进行标识、分类、记录；5.数据分析：对岩心样品进行地质分析和研究。

四、录井工程设备与材料1.录井设备：录井设备包括录井井口设备、录井钻具、录井测井仪器等，需要确保设备完好并符合录井要求；2.岩心取心器：用于在录井过程中从井外获取地层岩心样品；3.录井材料：包括岩心样品标识材料、岩心样品保存器材等。

五、录井工程人员与安全措施1.录井工程人员：录井工程作业人员需经过相关培训，并持证上岗；2.安全措施：在录井过程中，需做好现场安全防护工作，确保录井操作人员的安全。

六、录井工程过程细节1.选址确定：根据地质勘探计划和钻井地层情况，选择录井井位，确定录井井位坐标；2.设备准备：录井设备、岩心取心器等设备需要事先准备妥当，确保设备完好；3.录井过程：通过定向钻井技术，从井外获取地层岩心样品，需要保证录井井口设备的顺畅运转；4.数据记录：对所获取的岩心样品进行标识、分类、记录，确保岩心样品的准确与完整；5.数据分析：对岩心样品进行地质分析和研究，提供地层勘探数据。

七、风险评估与预防措施1.录井过程中可能存在的风险：录井设备故障、录井过程中人员受伤等；2.预防措施：事先对录井设备进行检查和维护，提前做好现场安全防护工作。

八、总结与展望通过本方案提出的录井工程方案，可以确保录井过程安全、高效进行，获取地质勘探需要的岩心样品，并实现地质勘探数据的准确记录和分析。

一、录井全过程接井位坐标——井位初、复测——设计——队伍、设备、材料及资料准备——设计交底、录井条件检查——各项录井——完井讨论——完井作业——完井资料整理上交、验收评级——打印装订归档。

1．接井位坐标：发坐标单位有：采油厂、地院等。

2．井位初复测：测量队完成。

井位复测应在开钻前完成，甲方规定：未招标或未安排的井不得进行井位踏勘和初测。

3．设计：（1）、编制过程：接通知单——收集邻井资料——设计——送审——打印装订——发放。

（2）、设计内容：探井：①、基本数据②、区域地质简介③、设计依据及钻探目的④、设计地层剖面及预计油气水层位置⑤、地层孔隙压力预测和钻井液性能使用要求⑥、取资料要求⑦、选送样品要求⑧、井身质量要求、中途测试要求⑨、技术说明及要求⑩、附图及附表（井位构造图、过井剖面图、地震图、剖面柱状图、压力预测图、样品分析项目要求等）开发井：①、基础数据表②、钻井目的及设计依据③、设计分层及邻井分层数据④、邻井资料⑤、对钻井液使用原则要求⑥、取资料要求⑦、固井水泥返高要求⑧、对工程提示及要求⑨、附图及附表4、上井准备：（1）、队伍：综合录井队一般6—7人，地质队3人（2）、设备：探井依甲方要求上仪器（3）、材料物资：砂样盒、样品袋、标签、分析药品及报表等（4）、资料：邻井录井图、测井图、区块有关地质资料5．设计交底（地质交底）：二开前或录井前完成（1）、开发井：由小队负责（2）、滚动井和探井：甲方组织、录井人员参加（3）、录井人员交底内容：①、本井设计基础数据、区块及邻井地质资料②、录井任务要求③、工程提示④、录井条件要求（4）、录井条件检查：在录井前及录井过程中完成，开发井由大队负责，生产管理中心抽查；滚动井和探井由“中心”或甲方人员组织检查。

录井条件检查内容：录井队队伍人员数量和素质，录井设备安装调试，材料准备，洗样用水，捞样环境，供电条件和文件资料准备情况等。

6．录井：内容有：（1）、钻时录井（2）、岩屑录井（3）、荧光录井（4）、气测录井及综合录井（含色谱、工程参数及全脱样采集）（5）、岩心录井（钻井取心、井壁取心）（6）、钻井液录井（密度、粘度、失水、氯根含量）（7）、地化录井及定量荧光录井（8）、特殊作业资料录取（测井、中途测试、下套管、固井及试压等）7．完井讨论：时间一般由测井公司通知，甲方组织、录井测井地院人员参加。
