原子钟频率标准

原子钟的原理
原子钟是一种利用原子的振动频率来测量时间的精密仪器。

它的原理基于原子
内部的能级跃迁，利用原子的振动频率来稳定地计量时间。

原子钟的原理可以追溯到上世纪50年代，当时由于原子钟的高精度和稳定性，被广泛用于国际时间标准
的制定以及导航系统的精确定位。

在原子钟中，原子的振动频率是非常稳定的，这是因为原子内部的能级结构是
固定的，不受外界影响。

比如，氢原子的能级结构是通过光谱线的观测得到的，而铯原子钟则是利用铯原子的超精细结构来测量时间。

原子的振动频率非常稳定，可以达到每秒钟数以千万计的振动次数，因此原子钟的时间测量精度非常高，可以达到几千亿分之一秒的精确度。

原子钟的主要原理是利用原子内部的能级跃迁来稳定地计量时间。

在原子钟中，原子的振动频率是通过外加的电磁场来激发的，当原子受到电磁场的作用时，原子会发生能级跃迁，从而产生特定频率的辐射。

这个频率就是原子的振动频率，利用这个频率来稳定地计量时间。

原子钟的原理基于原子的振动频率非常稳定这一特性，它可以作为时间的标准
来使用。

在实际应用中，原子钟通常会和地面上的标准时间进行比对，从而保证时间的准确性。

原子钟的高精度和稳定性使得它在科学研究、导航系统、通信系统等领域都有着重要的应用价值。

总的来说，原子钟的原理是利用原子内部的能级跃迁来稳定地计量时间。

原子
钟的高精度和稳定性使得它在现代科技领域有着广泛的应用，成为了当今世界上时间测量的标准。

随着科技的不断发展，原子钟的精度和稳定性还将进一步提高，为人类社会的发展和进步提供更加精准的时间标准。

铷原子钟的工作原理一、引言铷原子钟是一种高精度的时间测量工具，其精度可以达到每天误差不到1秒。

它是利用铷原子的超精细结构来实现时间测量的。

本文将详细介绍铷原子钟的工作原理。

二、铷原子的超精细结构超精细结构是指由于电子自旋和核自旋相互作用而导致的能级分裂。

在铷原子中，一个电子围绕着一个核自旋为I=3/2的核心运动。

这个电子具有自旋量子数S=1/2，因此它有两个可能的取向：向上或向下。

当这个电子处于基态时，它会填充最低能级（n=5）。

这个能级在没有外界干扰时会被分裂成两个亚能级，分别对应着电子自旋向上和向下两种取向。

这两个亚能级之间的距离非常小，只有约6.8 GHz。

三、铷原子钟的基本组成部分铷原子钟由以下几部分组成：激光器、腔体、微波源、控制电路和计数器。

四、激光器激光器是产生激光束的装置。

铷原子钟中使用的激光器通常是半导体激光器。

这种激光器可以产生高度单色性的激光，其波长为780 nm左右，与铷原子的D2线非常接近。

五、腔体腔体是一个封闭的空间，其中包含铷原子蒸汽和反射镜。

当激光束进入腔体时，它会被反射镜反射回来，并与铷原子发生作用。

这个过程称为吸收。

吸收后，铷原子会从基态跃迁到第一激发态（n=6），并释放出一个光子。

这个光子会沿着与入射激光束相反的方向逃逸出腔体。

六、微波源微波源是产生微波信号的装置。

它可以产生频率为6.8 GHz左右的微波信号，用于刺激铷原子中两个亚能级之间的跃迁。

七、控制电路控制电路用于控制整个系统的运行。

它可以调节激光器和微波源的输出频率，并计算出当前时间。

八、计数器计数器用于记录铷原子钟的输出信号。

它可以精确地测量微波信号的频率，并将其转换为时间单位。

九、铷原子钟的工作原理当激光束进入腔体时，它会与铷原子发生作用，使得铷原子从基态跃迁到第一激发态。

这个过程中释放出的光子具有特定的频率，称为共振频率。

当微波信号的频率与共振频率相等时，就会刺激铷原子中两个亚能级之间的跃迁。

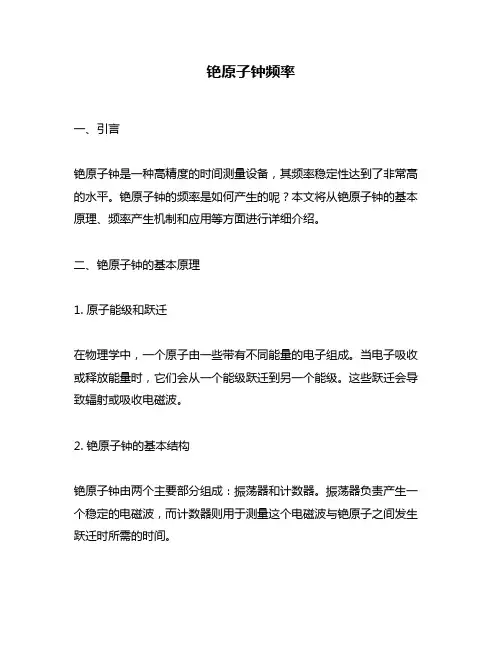

铯原子钟频率一、引言铯原子钟是一种高精度的时间测量设备，其频率稳定性达到了非常高的水平。

铯原子钟的频率是如何产生的呢？本文将从铯原子钟的基本原理、频率产生机制和应用等方面进行详细介绍。

二、铯原子钟的基本原理1. 原子能级和跃迁在物理学中，一个原子由一些带有不同能量的电子组成。

当电子吸收或释放能量时，它们会从一个能级跃迁到另一个能级。

这些跃迁会导致辐射或吸收电磁波。

2. 铯原子钟的基本结构铯原子钟由两个主要部分组成：振荡器和计数器。

振荡器负责产生一个稳定的电磁波，而计数器则用于测量这个电磁波与铯原子之间发生跃迁时所需的时间。

3. 铯原子钟中使用的稳定振荡器在铯原子钟中，使用微波振荡器来产生一个稳定且精确的信号。

这种振荡器通常由晶体管或其他半导体材料构成，并通过反馈电路来保持其频率稳定。

4. 铯原子钟中的计数器铯原子钟中的计数器通常使用频率计或万用表来测量振荡器产生的电磁波与铯原子之间发生跃迁所需的时间。

这个时间就是一个秒的定义。

三、铯原子钟中频率产生机制1. 铯原子能级结构铯原子有一个非常特殊的能级结构，其中一个基态被称为超精细结构能级。

这个能级可以被分为两个亚能级，其中一个比另一个高大约9.2 GHz。

2. 超精细结构跃迁当一个稳定的微波信号与铯原子碰撞时，它会导致超精细结构能级之间发生跃迁。

当这种跃迁发生时，会产生一个非常准确且稳定的频率信号，该信号可以用于测量时间。

3. 频率锁定在铯原子钟中，使用反馈电路将微波振荡器锁定到铯原子超精细结构跃迁产生的频率上。

这种锁定可以保持微波振荡器输出信号的稳定性，并确保其与标准秒之间的误差非常小。

四、铯原子钟的应用1. 时间测量铯原子钟是一种非常准确的时间测量设备，其频率稳定性可以达到每秒不到一纳秒。

这使得它在科学实验、GPS导航和通信系统等领域中得到广泛应用。

2. 精密测量由于其极高的频率稳定性，铯原子钟也可以用于其他精密测量应用，例如重力波探测器和惯性导航系统。

量子测量术语1 范围本文件规定了量子测量相关的基本术语和定义。

本文件适用于量子测量相关标准制定、技术文件编制、教材和书刊编写以及文献翻译等。

2 规范性引用文件本文件没有规范性引用文件。

3 通用基础3.1量子测量quantum measurement利用量子的最小、离散、不可分割特性及量子自旋、量子相干、量子压缩、量子纠缠等特性，大幅提升经典测量性能的测量。

3.2量子计量quantum metrology基于基本物理常数定义国际单位制基本单位，利用量子系统、量子特性或量子现象复现测量单位量值或实现直接溯源到基本物理常数的测量，可用于其他高精度测量研究。

3.3量子传感quantum sensing利用量子系统、量子特性或量子现象实现的传感技术。

3.4量子态quantum state量子系统的状态。

3.5量子费希尔信息quantum Fisher information量子费希尔信息是经典费希尔信息的扩展，表征了量子系统状态对待测参数的敏感性，可用于确定参数测量的最高精度。

3.6海森堡极限Heisenberg limit根据海森堡不确定性关系，在给定的量子态下，量子系统的某个指定的可观测物理量受其非对易物理量测量不确定性的制约所能达到的测量精度极限。

3.7标准量子极限standard quantum limit由量子力学原理决定的噪声极限，即多粒子系统处于真空态时两个正交分量的量子噪声相等且满足海森堡最小不确定关系。

3.8散粒噪声shot noise散粒噪声，或称泊松噪声，是一种遵从泊松过程的噪声。

对于电子或光子，其散粒噪声来源于电子或者光子离散的粒子本质。

3.9量子真空涨落quantum vacuum fluctuation真空能量密度的随机扰动，是海森堡不确定原理导致的结果。

3.10量子噪声quantum noise测量过程中由于量子系统的海森堡不确定性引发的噪声。

3.11量子投影噪声quantum projection noise测量过程中由于量子投影测量结果的随机性所引发的噪声。

第2章原子钟概述2.1原子钟的定义原子钟，是一种利用原子、分子能级差为基准信号来校准晶体振荡器或激光器频率，以使其输出标准频率信号的一种装置。

它利用原子能级跃迁产生的光信号，通过光电转化、信号处理后获得用来修正晶振或激光器频率的负反馈纠偏信号，使其输出稳恒振荡频率，这种输出频率可以用来精确计量时间。

根据采用的原子种类和技术手段的不同，原子钟可以分为很多种。

因为特定原子能级之间的能极差是很稳定的，所以原子钟的准确度很高，可以达到千万年仅差一秒或者更高的水平。

2.2原子钟的发展历程在原子钟出现以前，最准确的计时工具是以晶体振荡器为代表的电子钟表和挂钟为代表的机械力学钟表，它们几乎可以满足人们的如常生活需要，但是在对计时准确度要求较高的科研或生产领域还是不能满足要求。

原子钟的发展，最早可以追溯到1938年，美国哥伦比亚大学的拉比（Rabi）和他的学生发明了分子束磁共振技术。

他们用磁共振技术观察到了原子超精细能级间的跃迁，指出当一束原子通过一个振动的电磁场时，电磁场的振动频率越接近超精细能级间的跃迁频率，原子从电磁场吸收的能量就会越多，从而使更多原子跃迁。

他们由此提出应用反馈回路可以调节电磁场的振动频率，直到所有原子都可以跃迁。

这就是实现原子钟的基本理论基础。

通过使电磁场振动频率与原子精细能级跃迁频率共振，用电磁场的共振频率调节晶体振荡器的频率，就能使晶振频率严格跟随电磁场振动频率，实现频率输出的准确性和稳定性。

再通过相应的控制、调节系统，就能使晶振输出准确、稳恒的振动频率，用这个频率为基准，就可以实现精确时。

1949年，在美国诞生了以氨分子为样品的世界上第一台原子钟，其输出频率为23.8GHz。

与当时最精确的石英钟相比，它已经相当精确了。

但是它由众多器件构成，体型巨大，对于大应用领域来说，实用性不强。

1955年，在英国国家物理实验室建成了第一台铯原子钟。

1960年，拉姆齐(N．Ramsey)等人成功研制出第一台氢原子钟，通常人们把它叫做氢微波激射器（H maser）。

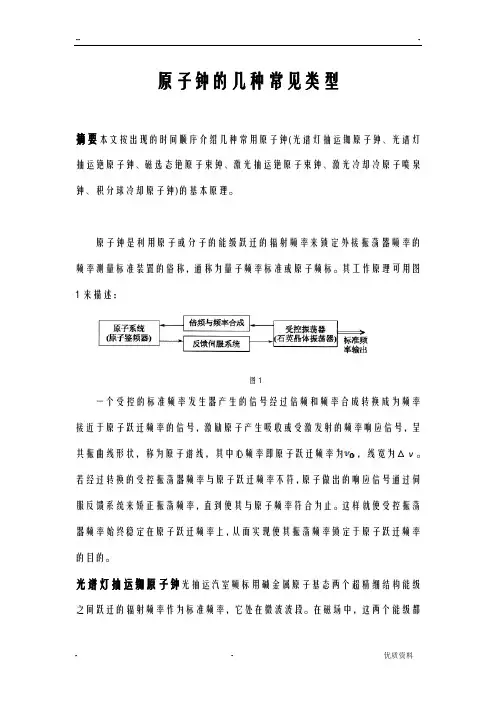

原子钟的几种常见类型摘要本文按出现的时间顺序介绍几种常用原子钟(光谱灯抽运铷原子钟、光谱灯抽运铯原子钟、磁选态铯原子束钟、激光抽运铯原子束钟、激光冷却冷原子喷泉钟、积分球冷却原子钟)的基本原理。

原子钟是利用原子或分子的能级跃迁的辐射频率来锁定外接振荡器频率的频率测量标准装置的俗称，通称为量子频率标准或原子频标。

其工作原理可用图1来描述：图1一个受控的标准频率发生器产生的信号经过倍频和频率合成转换成为频率接近于原子跃迁频率的信号，激励原子产生吸收或受激发射的频率响应信号，呈共振曲线形状，称为原子谱线，其中心频率即原子跃迁频率为，线宽为Δν。

若经过转换的受控振荡器频率与原子跃迁频率不符，原子做出的响应信号通过伺服反馈系统来矫正振荡频率，直到使其与原子频率符合为止。

这样就使受控振荡器频率始终稳定在原子跃迁频率上，从而实现使其振荡频率锁定于原子跃迁频率的目的。

光谱灯抽运铷原子钟光抽运汽室频标用碱金属原子基态两个超精细结构能级之间跃迁的辐射频率作为标准频率，它处在微波波段。

在磁场中，这两个能级都有塞曼分裂，作为标准频率的跃迁是其中两个磁子能级=0之间的跃迁，它受磁场影响最小。

若用合适频率单色光照射原子系统，使基态一个超精细能级上的原子被共振激发，而自发辐射回到基态时可能落到所有能级，原子就会集中到一个基态能级，极大地偏离玻尔兹曼分布，这就是光抽运效应。

这里选择抽运光起着关键作用。

在20世纪60年代初，激光器刚发明尚无法利用，唯一可用的共振光源是光谱灯。

一般光谱灯是由同类原子发光，它的光谱成分能使基态两个超精细能级上的原子都被激发，因而不能有效地实现选择吸收，起到光抽运作用。

幸好对铷原子，可以有一个巧妙的办法。

铷原子有两种稳定同位素：和，其丰度分别为72. 2%和27. 8%。

它们各有能级间距为3036MHz和6835MHz的两个超精细能级，其共振光的频率分布如图2所示。

这里A，B线为所产生，a，b线属于原子。

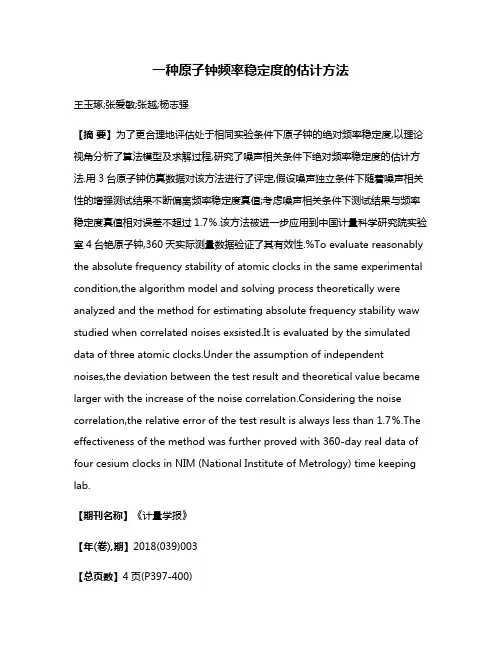

一种原子钟频率稳定度的估计方法王玉琢;张爱敏;张越;杨志强【摘要】为了更合理地评估处于相同实验条件下原子钟的绝对频率稳定度,以理论视角分析了算法模型及求解过程,研究了噪声相关条件下绝对频率稳定度的估计方法.用3台原子钟仿真数据对该方法进行了评定,假设噪声独立条件下随着噪声相关性的增强测试结果不断偏离频率稳定度真值;考虑噪声相关条件下测试结果与频率稳定度真值相对误差不超过1.7％.该方法被进一步应用到中国计量科学研究院实验室4台铯原子钟,360天实际测量数据验证了其有效性.%To evaluate reasonably the absolute frequency stability of atomic clocks in the same experimental condition,the algorithm model and solving process theoretically were analyzed and the method for estimating absolute frequency stability waw studied when correlated noises exsisted.It is evaluated by the simulated data of three atomic clocks.Under the assumption of independent noises,the deviation between the test result and theoretical value became larger with the increase of the noise correlation.Considering the noise correlation,the relative error of the test result is always less than 1.7％.The effectiveness of the method was further proved with 360-day real data of four cesium clocks in NIM (National Institute of Metrology) time keeping lab.【期刊名称】《计量学报》【年(卷),期】2018(039)003【总页数】4页(P397-400)【关键词】计量学;原子钟相关性;频率稳定度;协方差矩阵;阿伦方差【作者】王玉琢;张爱敏;张越;杨志强【作者单位】中国计量科学研究院,北京100029;中国计量科学研究院,北京100029;中国计量科学研究院,北京100029;中国计量科学研究院,北京100029【正文语种】中文【中图分类】TB9391 引言时间是关系到国防建设、国民经济和基础科研的重要物理量，它在精密计时、现代通信、导航定位以及自动控制等领域地位凸显[1～3]。

原子钟的基本原理与应用1. 引言原子钟是一种利用原子的稳定振动频率来测量时间的高精度钟表。

它采用了精密的原子物理技术，具有非常高的准确性和稳定性。

本文将介绍原子钟的基本原理和其在现代科学、导航系统和通信领域的应用。

2. 原子钟的基本原理2.1 原子振荡器•原子钟的基础是原子的稳定振荡器，通常使用铯、铷或氢等原子作为振荡器。

•这些原子具有明确的共振频率，称为“原子振荡频率”。

2.2 原子与外界的相互作用•原子与外界电磁波的相互作用会导致原子能级的变化。

•当频率与原子振荡频率相等时，原子吸收或发射电磁波并发生能级跃迁。

•这种频率稳定的相互作用是原子钟工作的基础。

2.3 反馈系统•原子钟利用反馈系统将原子振荡频率与一个参考频率对比。

•当两者频率不同，反馈系统调整原子振荡器的频率直到与参考频率相等。

•反馈系统确保原子振荡器始终保持稳定的频率。

3. 原子钟的应用3.1 科学研究•原子钟的极高精确度使其成为一种重要的科学工具。

•在相对论、引力波探测、宇宙学等领域，原子钟的时间测量精度至关重要。

•原子钟被广泛应用于实验室研究和科学计算。

3.2 导航系统•原子钟在全球定位系统（GPS）中起到关键作用。

•GPS系统利用卫星上的原子钟提供准确的时间信号，用于测量地球上任意位置的准确位置。

•定位和导航系统的精确性依赖于原子钟的准确性。

3.3 通信领域•原子钟在通信领域的应用也日益重要。

•通信网络中需要精确的时间同步，原子钟可提供高精度的时间标准。

•原子钟在电信、金融交易等行业中起到关键作用，确保全球通信的准确性和可靠性。

4. 总结原子钟基于原子的稳定振荡频率，利用反馈系统保持精准的时间测量准确性。

其应用范围广泛，包括科学研究、导航系统以及通信领域。

原子钟的高精确性和稳定性使其成为现代技术发展中必不可少的工具，推动了科学研究和技术进步的发展。

以上是对原子钟的基本原理和应用的介绍，通过了解原子钟的工作原理和广泛的应用领域，我们更加认识到了原子钟在现代社会中的重要性和价值。
