原⼦钟利⽤原⼦的⼀定共振频率⽽制造的精确度⾮常⾼的计时仪器。
是世界上已知最准确的时间测量和频率标准，也是国际时间和频率转换的基准，⽤来控制电视⼴播和全球定位系统。
现在⽤在原⼦钟⾥的元素有氢、铯、铷等，最好的铯原⼦钟精度可以达到每500万年相差1秒。
现在的世界标准时间，即是由原⼦钟报时的协调世界时。
环球⽹：由于格林尼治标准时间跟不上计算机时代的发展，今后⼈们可能将以原⼦钟标准时间为准。
原⼦钟以原⼦共振频率标准来计算及保持时间的准确，是世界上已知最准确的时间测量和频率标准，也是国际时间和频率转换的基准，⽤来控制电视⼴播和全球定位系统卫星的讯号。
原⼦钟⾥的元素有氢、铯(sè)、铷(rú)等。
最好的铯原⼦钟精度可以达到每500万年相差1秒。
这为天⽂、航海、宇宙航⾏提供了强有⼒的保障。
[1]原⼦钟直到20世纪20年代，最精确的时钟还是依赖于钟摆的有规则摆动。
取代它们的更为精确的时钟是基于⽯英晶体有规则振动⽽制造的，这种时钟的误差每天不⼤于千分之⼀秒。
即使如此精确，但它仍不能满⾜科学家们研究爱因斯坦引⼒论的需要。
根据爱因斯坦的理论，在引⼒场内，空间和时间都会弯曲。
因此，在珠穆朗玛峰顶部的⼀个时钟，⽐海平⾯处完全相同的⼀个时钟平均每天快三千万分之⼀秒。
所以精确测定时间的唯⼀办法只能是通过原⼦本⾝的微⼩振动来控制计时钟。
[2]1945年，哥伦⽐亚⼤学物理教授Isidor Rabi建议采⽤他在⼆⼗世纪三⼗年代开发的原⼦束磁共振法制造时钟。
1949年，国家标准局（NBS，现称美国国家标准技术协会，简称NIST）宣告开发了全球第⼀台将氨分⼦⽤做振荡源的原⼦钟；1952年，该机构宣告开发了第⼀台将铯原⼦⽤做振荡源的原⼦钟，即NBS-1。
1955年，英国国家物理实验室制造出了第⼀台可⽤做振荡源的铯束原⼦钟。
在其后的⼗年中，越来越多的先进时钟相继问世。
1967年，第13届度量衡⼤会在铯原⼦振荡技术的基础上制定了SI秒，从此，全球的计时系统不再以天⽂学技术为基础。

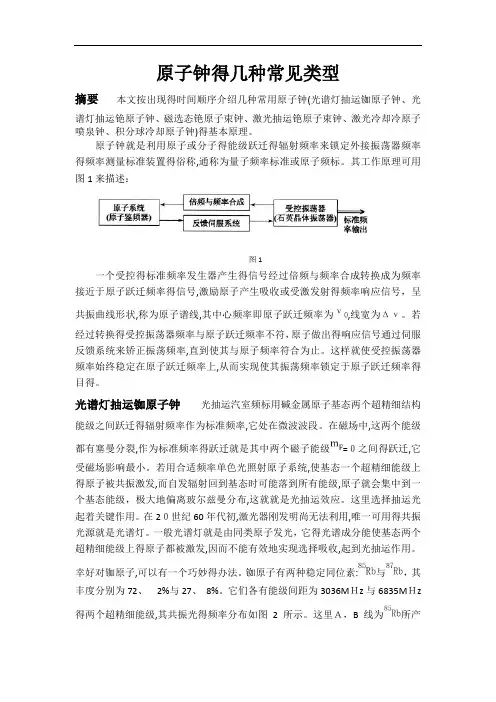

原子钟得几种常见类型摘要本文按出现得时间顺序介绍几种常用原子钟(光谱灯抽运铷原子钟、光谱灯抽运铯原子钟、磁选态铯原子束钟、激光抽运铯原子束钟、激光冷却冷原子喷泉钟、积分球冷却原子钟)得基本原理。
原子钟就是利用原子或分子得能级跃迁得辐射频率来锁定外接振荡器频率得频率测量标准装置得俗称,通称为量子频率标准或原子频标。
其工作原理可用图1来描述：图1一个受控得标准频率发生器产生得信号经过倍频与频率合成转换成为频率接近于原子跃迁频率得信号,激励原子产生吸收或受激发射得频率响应信号，呈共振曲线形状,称为原子谱线,其中心频率即原子跃迁频率为,线宽为Δν。
若经过转换得受控振荡器频率与原子跃迁频率不符，原子做出得响应信号通过伺服反馈系统来矫正振荡频率,直到使其与原子频率符合为止。
这样就使受控振荡器频率始终稳定在原子跃迁频率上,从而实现使其振荡频率锁定于原子跃迁频率得目得。
光谱灯抽运铷原子钟光抽运汽室频标用碱金属原子基态两个超精细结构能级之间跃迁得辐射频率作为标准频率,它处在微波波段。
在磁场中,这两个能级都有塞曼分裂,作为标准频率得跃迁就是其中两个磁子能级=０之间得跃迁,它受磁场影响最小。
若用合适频率单色光照射原子系统,使基态一个超精细能级上得原子被共振激发,而自发辐射回到基态时可能落到所有能级,原子就会集中到一个基态能级，极大地偏离玻尔兹曼分布,这就就是光抽运效应。
这里选择抽运光起着关键作用。
在2０世纪60年代初,激光器刚发明尚无法利用,唯一可用得共振光源就是光谱灯。
一般光谱灯就是由同类原子发光，它得光谱成分能使基态两个超精细能级上得原子都被激发,因而不能有效地实现选择吸收,起到光抽运作用。
幸好对铷原子,可以有一个巧妙得办法。
铷原子有两种稳定同位素:与，其丰度分别为72、2%与27、8%。
它们各有能级间距为3036MＨz与6835MＨz 得两个超精细能级,其共振光得频率分布如图2所示。
这里Ａ，B线为所产生,a，ｂ线属于原子。
CPT原子钟，即基于相干布局囚禁（Coherent（Population（Trapping）原理实现的原子钟，是一种芯片级原子钟。
CPT原子钟的型号包括但不限于以下几种：
1.SA.45S：由美国Symmetricom公司发布，整机功耗为115mW，体积为16cm³，频
率稳定度为2×10−10τ−1/2，启动时间为120s。
2.SA.53m/SA.55m：由Microchip公司发布，该系列原子钟充分借助CSAC和前代
SA.3Xm产品的CPT技术，是微型原子振荡器的新进展。
3.SYN010H：国产芯片级原子钟，采用国产元器件和工艺研制而成，工作温度范围-
40℃~+75℃，可在该温度范围内保证PPb量级的频率精度。
其外形及安装尺寸兼容SA.45s，具有低功耗、小尺寸、快启动的优点，可广泛应用于多种便携式设备及无人值守时频设备中。
这些原子钟型号各有其特点和优势，选择时需要根据具体的应用场景和需求进行考虑。
/AMuseum/time/index.htmlNPL：铯：计时技术小史文/Justin Rowlatt铯中心：位于科罗拉多州的信号中继站，原子钟时间信号从这里传到美国的千家万户。
作为一个化学元素，铯实际上已经重新对时间进行了定义。
自小时候到现在，在各种场合你都被告知准时很重要。
现在，有了铯原子，全世界各个地方的时间都能保持准确，准确到让我们感到需要重新思考时间是什么。
而且我们发现计时技术中存在一个奇怪的缺陷。
事实上是在近些年来人们才意识到准确及时的重要性。
并不是我们的祖先不需要知道时间，他们当然需要。
几千年来，人类制造出多种多样精致的仪器来衡量时间的流逝。
但事实是直到175年前，在那之前的几千年里，人们对于时间的定义来源都是太阳。
不管走到哪里，你总能认出什么时候是正午。
晴天里只要看一眼天空或者看一下日晷，你就能知道时间。
这一切随着世界上第一条铁路线的开通而改变了，这第一条铁路就在这里，在我们英国。
在那之后人们都知道伦敦的正午比布里斯托（Bristol）的正午早10分钟，这是一个精确的值，它是阳光走过两座城市之间的经度差所需要的时间。
计时系统出现错误导致的将不只是乘客会误车。
由于计时偏差导致的危险事件甚至火车事故越来越多。
1840年11月，英国西部铁路公司（Great Western Railway）解决了这一问题，他们使用了一个叫“铁路时间”（Railway Time）的计时系统。
系统内所有城市的时间都是伦敦时间，这是第一次人们根据一个标准将不同地点的时间同步起来。
此举引起了很大争议。
突然间，皇家格林尼治天文台（Royal Observatory）就可以从遥远的格林尼治控制你的时间系统。
埃克赛特大学的校长拒绝将学校大教堂的时钟调整至英国西部铁路公司所要求的时间。
布里斯托采用了一个折中的方案：时钟上有两个分针，一个显示当地时间，一个显示“铁路时间”。
这座钟位于布里斯托，钟上仍旧有两根分针，两者表示的时间相差十分钟然而“铁路时间”逐渐成为了英国很多地方的时间标准，而且在世界上其他后来修建铁路的地区大多数都采用了“铁路时间”的标准。
原子钟的发展及其应用浅析摘要：原子钟作为精密的时间测量仪器，在科学研究和技术方面广阔的应用空间。
经过进百年的发展，原子钟的精度、稳定性、尺寸和使用成本相比于刚发明时有了很大的提高，并且已经被应用于科研和生产生活方方面面。
本文主要介绍了原子钟的工作原理，几种应用较广的原子钟类型以及原子钟的应用，并提出了一些原子钟有待改进的问题。
关键字：原子钟超精细能级激光 GPS全球定位系统一、引言众所周知，时间的测量与国民经济、国防、科学实验乃至人民的生活密切相关。
在实验室等场合，人们对精密时间测量有很高的要求，但现在日常生活中常见的计时仪器如石英表、电子表等都无法很好地满足人们的需求，因此我们迫切需要一种精确计时仪器，随后便有了原子钟的发明。
最早的传统型原子钟由Isidor Rabi与他的学生在20世纪30年代发明，其主要原理是超精细能级跃迁。
尽管它最初本是由Isidor Rabi创造出来用于探索宇宙本质的，但其后有了许多应用。
经过半个多世纪的发展，传统型原子钟演变为多种类型的新一代原子钟，主要有冷原子喷泉钟、空间基准钟、气泡型冷原子钟以及CBT钟和光钟等。
同时，原子钟也获得愈来愈广泛的应用，重要性也更加显著：它被广泛应用于导航、信息等领域，例如如今已渗透到人们生活各个方面的GPS的主要控制部分就含有原子钟。
原子钟为远距离精确定位提供了基础。
在高科技研究方面，由于原子钟而能精确地获得时间数据，使得测量耗时短的物理过程成为可能，可以提高研究水平以及结果的准确性和可靠性。
本文以下部分将依次阐述原子钟的基本原理、原子钟的主要类型、原子钟在生活工业和科技方面的应用，以及其局限性和发展前景。
二、原子钟的原理目前所有种类的原子钟都是以超精细能级跃迁为基本原理设计的。
本段首先解释什么是超精细能级跃迁。
原子核外的电子只能在特定的、不同的轨道上运动，不同轨道上的电子有不同的能量，不同的能量值称之为能级。
核外电子能在不同的轨道上跃迁，使原子有不同的能量，即处于不同的能级。
原子钟的基本原理及应用1.原子钟的概念原子钟，是一种利用原子、分子能级差为基准信号来校准晶体振荡器或激光器频率，以使其输出标准频率信号的一种装置。
它利用原子能级跃迁产生的光信号，通过光电转化、信号处理后获得用来修正晶振或激光器频率的负反馈纠偏信号，使其输出稳恒振荡频率，这种输出频率可以用来精确计量时间。
根据采用的原子种类和技术手段的不同，原子钟可以分为很多种。
因为特定原子能级之间的能极差是很稳定的，所以原子钟的准确度很高，可以达到千万年仅差一秒或者更高的水平。
2.几种常见的原子钟随着物理学技术的发展，特别是与原子钟技术有关的原子、分子和光学物理方面的进步，极大地促进了原子钟技术的发展，人们研制出了不同种类的原子钟。
现代原子钟所采用的许多技术都与脉泽、激光以及后来的激光光谱学新领域的发展密不可分。
这些技术的发展导致原子和离子的激光冷却和囚禁技术的产生，很多新型原子钟也应运而生。
2.1冷原子喷泉钟冷原子喷泉钟主要有铯原子喷泉钟和铷原子喷泉钟两种，它们的工作原理相同，结构也大同小异。
喷泉原子钟工作时，冷原子云在电磁场以及重力的作用下沿喷泉管上下运动，以完成原子能级变化的检测，就像喷泉一样，所以取了一个形象的名字—喷泉钟。
2.2原子光钟原子光钟是一种作为参考标准的原子能级跃迁频率处于光频波段的原子钟。
原子光钟的工作原理与微波原子钟相似，除了跃迁频段不同之外，其频率发生器是稳频激光器而不是微波原子钟的晶体振荡器。
原子光钟用稳频激光器的脉冲去探测被激光冷却的工作物质（原子或离子），激励被冷却的工作物质发生跃迁，使用一个声光调制器（AOM）调节探测激光的频率，使它接近原子的共振频率，跃迁信息通过光电倍增管来检测，以原子跃迁产生的信号作为参考信号，并通过声光调制器和伺服系统调制探测激光的频率，使其锁定到原子的共振中心频率。
因为光频率比微波频率高大约5个量级，激光冷却可以把元素样品冷却到μK 量级的低温，从而使谱线具有很高的Q值，所以原子光钟可以达到很高的准确度和稳定度，频率稳定度可以达到10-17甚至10-18量级。
原子钟的几种常见类型摘要本文按出现的时间顺序介绍几种常用原子钟(光谱灯抽运铷原子钟、光谱灯抽运铯原子钟、磁选态铯原子束钟、激光抽运铯原子束钟、激光冷却冷原子喷泉钟、积分球冷却原子钟)的基本原理。
原子钟是利用原子或分子的能级跃迁的辐射频率来锁定外接振荡器频率的频率测量标准装置的俗称，通称为量子频率标准或原子频标。
其工作原理可用图1来描述：图1一个受控的标准频率发生器产生的信号经过倍频和频率合成转换成为频率接近于原子跃迁频率的信号，激励原子产生吸收或受激发射的频率响应信号，呈共振曲线形状，称为原子谱线，其中心频率即原子跃迁频率为，线宽为Δν。
若经过转换的受控振荡器频率与原子跃迁频率不符，原子做出的响应信号通过伺服反馈系统来矫正振荡频率，直到使其与原子频率符合为止。
这样就使受控振荡器频率始终稳定在原子跃迁频率上，从而实现使其振荡频率锁定于原子跃迁频率的目的。
光谱灯抽运铷原子钟光抽运汽室频标用碱金属原子基态两个超精细结构能级之间跃迁的辐射频率作为标准频率，它处在微波波段。
在磁场中，这两个能级都有塞曼分裂，作为标准频率的跃迁是其中两个磁子能级=0之间的跃迁，它受磁场影响最小。
若用合适频率单色光照射原子系统，使基态一个超精细能级上的原子被共振激发，而自发辐射回到基态时可能落到所有能级，原子就会集中到一个基态能级，极大地偏离玻尔兹曼分布，这就是光抽运效应。
这里选择抽运光起着关键作用。
在20世纪60年代初，激光器刚发明尚无法利用，唯一可用的共振光源是光谱灯。
一般光谱灯是由同类原子发光，它的光谱成分能使基态两个超精细能级上的原子都被激发，因而不能有效地实现选择吸收，起到光抽运作用。
幸好对铷原子，可以有一个巧妙的办法。
铷原子有两种稳定同位素：和，其丰度分别为72. 2%和27. 8%。
它们各有能级间距为3036MHz和6835MHz的两个超精细能级，其共振光的频率分布如图2所示。
这里A，B线为所产生，a，b线属于原子。
从它们的位置可见，A，a两线有较多的重合，而B，b线则重合较少。
因此，若原子发出的光透过一个充以原子的滤光泡，a线就会被较多地吸收，而剩下较强的b线。
原子在这种光作用下，就会有较多的下能级原子被激发，从而使更多原子聚集在超精细结构的上能级上，这就实现了光抽运效应。
图2光谱灯抽运铯原子钟20世纪60年代初期铯原子没有简单的抽运光源可用，只能利用无极放电光谱灯。
这种灯能发出强度大致相等的两条超精细结构谱线，分别可对铯原子基态F=3和F=4两个超精细能级发生作用，引起原子激发。
由于F=4态有9个塞曼子能级，F=3态只有7个，而原子吸收光的概率与能级数成正比，所以，铯共振光通过铯汽室后，两个超精细结构成分被吸收的程度不同，从而造成两种成分的光强差，这就会使基态F=4能级上的原子数比F=3能级上多，引起两个能级上原子数差，实现了光抽运。
不过因为两种成分光强相差不大，抽运效率显然不高。
铯原子光抽运汽室频率标准物理部分的原理装置如图3所示。
图3光谱灯发出的共振光经透镜聚焦后，通过置于谐振腔内的汽室被吸收，并在光电检测器上得到一定电平的光电信号。
这相当于光抽运下原子在两个基态超精细能级上建立稳态分布时的信号，当谐振腔内电磁场频率与超精细跃迁相符时，原子在两个超精细能级之间发生跃迁，打破了原有的原子在能级上的平衡分布，又会发生新的光吸收，产生跃迁的光检测信号，即原子钟信号。
磁选态铯原子束钟图4表示这种频标物理部分———铯束管的工作原理。
图4铯原子从铯炉经过由大量细长管子组成的准直器以很小发散角(约1°)的“原子束”形式“泻流”出来，穿过由强不均匀磁场形成的B分析磁铁区，由于处于基态两个超精细结构能级上的原子带有不同磁矩，在强不均匀磁场中因偏转方向不同而分成两束，如图4所示。
其中一束被引入带有C场和微波谐振腔的“中段”，在那里与微波辐射场进行两次相互作用而完成跃迁。
图5跃迁后原子束继续前行，经过第二个强不均匀磁场(B分析磁铁)，跃迁原子被偏向检测器，未经跃迁的则被偏离开。
检测器上跃迁信号与微波频率的关系呈Ramsey曲线，如图5(a)所示。
检测器用热离化丝把中性铯原子离化为离子而加以收集。
通过测定铯原子数定频。
激光抽运铯原子束钟高梯度不均匀强磁场选态只利用基态F=4或3，=0能级上的原子，只是16个能级之一；而且磁偏转与原子速率有关，可利用的原子又只占很小的一个“速度窗口”，真正被接收到的跃迁原子约只占原子束中总原子数的万分之一。
激光抽运原则上可使所有基态原子集中到所需能级，从而极大地提高原子信号的信噪比。
激光抽运原子束频标用光检测办法来探测跃迁原子信号，但不像在光抽运汽室频标那样通过光吸收变化来检测，而是直接探测跃迁原子发出的荧光。
图6显示这种频标物理部分的结构。
图6由图可见，原子在激光作用下集中到超精细结构上能级，它们穿过谐振腔后若无跃迁，则在检测区不可能受同一束光作用而发出荧光；而若发生了跃迁，原子就过渡到超精细结构下能级，并能再次吸收光而产生荧光，因此检测区的荧光是原子发生跃迁的表征。
在工艺上，激光抽运铯束管不但避免了在真空密封上难以处理的强场磁铁问题和设计制造技术上精密的束光学问题，而且荧光检测还消除了用热离化丝检测引起的诸多问题，包括离子噪声问题，十分娇嫩且影响寿命的电子倍增器及强磁场质谱计问题等。
但是激光抽运铯束管也带来了消除光频移和激光器长期稳定工作的难题。
激光冷却冷原子喷泉钟在用Ramsey分离场技术获得跃迁信号的原子钟中，线宽Δν决定于原子飞过谐振腔中“漂移区”(两个微波相互作用区之间的长度L)的时间T，有Δν≈1/2T。
而T与原子速度v有关，T=L/v，速度越大，T越小。
所以原子速度愈低，越有利于取得高的频率稳定度。
因此，激光冷却原子的方法应运而生。
对原子钟工作来说，激光冷却原子技术的应用主要有：激光减速原子束、冷原子团的激光操控和激光阱中的原子陷俘。
它们都依赖于激光对中性原子产生的散射力和偶极力。
散射力利用多普勒频移使原子吸收频率低于共振频率的光而激发，而自发辐射则平均放出共振频率的光，其能量亏损靠原子损失动能来补偿，从而实现了减速。
偶极力则依靠原子基态能级能量与光强成正比的光频移，原子受到一束强度不均匀的光束作用时，处在不同位置的原子因为受到的光强不同而使其基态能量有所不同，这是一种随位置而变化的能量，所以是“势能”，这使原子趋向于能量最低处，从而能陷俘原子。
[1]冷原子喷泉钟的基本想法如图7所示，搭建一个竖立的真空装置，真空中充有工作介质(铷或铯)的饱和蒸汽，利用激光俘获原子并将其冷却，将原子上抛。
原子在上抛和下落的过程中只受到重力作用，它两次穿过微波腔，与时间上的分离振荡场作用，产生钟跃迁，然后探测不同能级的原子。
最后获得与Ramsey钟跃迁相应的荧光信号。
这样极大减小了传统结构中两个振荡场不同所造成的相位频飘而且两次与微波振荡场作用时的速度等值反向，消除了一阶多普勒频移。
[2] 图7积分球冷却原子钟积分球冷却原子钟的基本思想是把原子钟的所有相互作用(原子冷却、原子制备、微波探测和检测)都在同一地方发生，应用时序将各个阶段的作用分开。
从而该钟可以减小到几升的体积。
积分球冷却原子钟的物理部分是由激光焊接的钛材做成，真空室由2L/s的离子泵维持在9*mPa。
外面罩两层磁屏蔽。
为了满足冷却过程的需要，球形紫铜腔须光学抛光到λ/14的精度以便储存激光和产生各向同性的光场以供捕获和冷却原子用。
同时，这个微波腔调谐在9。
192GHz模式，用于激励“钟”跃迁。
微波腔内有一Cs原子储存泡，保持真空度在乇。
含泡腔的Q=3000。
原子的冷却、制备、探测和检测等每个相互作用过程在同一微波腔中分时序进行。
首先将频率比Cs循环跃迁Fg=4一Fe=5’调低几MHz的冷却激光和调到Fg=3一Fe=4’的重抽运光，通过6条多模保偏光纤注入腔中，在高反射率的球形谐振腔中，利用漫反射的红移激光和重抽运光的双重作用把Cs原子冷却并囚禁在微波腔中心。
此时所有原子被制备处于态Fg=4的所有态上。
然后实施从基态Fg=4到激发态Fe=4’的光抽运，最终将原子抽运到基态Fg=3态。
第三步，应用Ramsey微波探测，|Fg=3，=0>Zeeman能级上的原子转移到|Fg=4，=0>能级上。
然后让调谐在Fe=4一Fg=5’的垂直线性吸收光束通过原子样品，以循环跃迁检测这个能级上的原子数(N4)，然后应用4一5’的蓝移激光清除能级Fg=4上的原子。
而后利用跃迁微波脉冲将留在能|Fg=3，=0>上的原子转移到Fg=4能级(一方面因为原子在腔中，另一方面我们不能用光抽运，因为微波探测后还有许多原子留在Fg=3，≠0的能态上)。
最后利用同样的垂直线性吸收束检测这个能级上的原子数(N3)。
于是，应用已知的N4和N3，我们就可得出跃迁几率:P=利用跃迁几率的峰值信号就可鉴别微波激励信号的准确与否，从而将微波源频率锁定在原子跃迁峰值上。

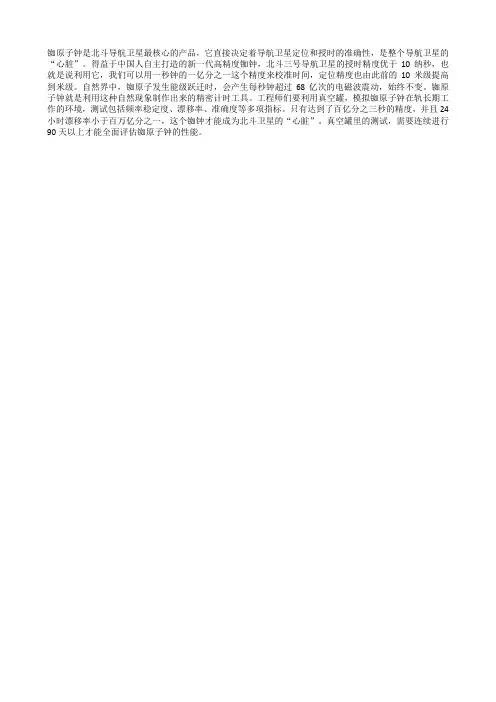

[3]在绕地球轨道、行星轨道或飞越行星运行的各类航天器上放置原子钟，对空间科学的发展产生着重要的作用。
空间原子钟的研制成功，使导航定位系统产生了革命化的发展；航天器装载高稳定度的原子钟，使空间科学试验，诸如基础物理测试以及深空探测等成为可能。
[4]随着21世纪这个太空世纪的到来，原子钟的重要性愈发凸显。
在提高原子钟的稳定性和原子钟小型化的道路上，科研人员还有很长的路要走，但无疑前景是广阔的。
参考文献[1] 原子钟与相关物理学的研究……王义遒[2] 新型原子钟及其在我国的发展……翟造成，杨佩红[3] 第三代卫星导航定位系统星载原子钟的新发展……翟造成，杨佩红[4] 应用原子钟的空间系统与空间原子钟的新发展……翟造成。
