捷联惯导／天文组合导航

HT-LG-H激光捷联惯性导航系统使用说明书1 概述HT-LG-H激光捷联惯性导航系统（以下简称惯导系统）是陕西航天长城测控有限公司研制的高精度自主寻北、惯性组合导航系统。

该惯导系统由高精度激光陀螺、石英挠性加计、加计采集板、导航计算机、二次电源等部件组成，能够满足航空、陆用等设备的高精度定向/定位等功能的需求。

系统采用集成化，数字化、先进的对准导航算法等设计技术，具有高可靠性和环境适应性，可在阵风、发动机工作等严酷环境条件下完成高精度寻北；具备纯惯性导航功能，同时系统自带GPS/GLONASS卫星接收机，具有INS/GNSS组合导航功能；对外通信方式为RS-422总线。

2 主要功能与性能2.1 主要功能2.1.1 自检功能具备上电自检功能，可输出自检结果，可将故障分离到部件级。

2.1.2 初始标定功能接受外部输入的初始标定信息并完成初始标定。

2.1.3 寻北功能接受寻北指令，完成寻北并输出寻北结果。

2.1.4 导航功能完成寻北后自动转入导航状态；具有INS纯惯性导航功能和INS/GNSS组合导航功能。

2.2 主要性能惯导系统的主要性能指标如表1所示。

表1 惯导系统主要性能指标3 接口3.1 机械接口惯导系统采用4个M8-7H螺钉连接到专用过渡板上，过渡板采用4个M8-7H 螺钉安装到用户载体上，载体安装平面其平面度要求优于0.02mm；其详细要求2陕西航天长城测控有限公司见图1惯导系统机械接口图与图2过渡板接口图。

图1 惯导系统机械接口图图2 专用过渡板机械接口图 TAL:029- FAX:029-3图3 惯导系统等轴侧视图图4 惯导系统正视图3.2 电气接口3.2.1 电源接口电源接口用连接器选用的是中航光电（158厂）生产的JY27468T17B08PN圆形插座。

其接口定义如表2所示。

序号管脚号定义名称备注1 C +24V 24V电源2 E +24V 24V电源3 D 24V_GND 电源地4 F 24V_GND 电源地3.2.2 通讯接口通讯接口连接器选用的是中航光电（158厂）生产的JY27468T17B12PN圆形插座。

捷联惯导算法与组合导航原理讲义一、捷联惯导算法捷联惯导（Inertial Navigation System，INS）是一种通过测量惯性传感器的运动参数实现导航定位的技术。

惯性导航系统中包括了加速度计和陀螺仪等传感器，通过测量物体的加速度和角速度，可以推算出物体的位置、速度和姿态等信息。

1.1加速度计加速度计是一种测量物体加速度的传感器。

常见的加速度计有基于压电效应的传感器和基于微机电系统（Microelectromechanical System，MEMS）的传感器。

加速度计的原理是通过测量物体受到的惯性力，推算出物体的加速度。

由于加速度是速度对时间的导数，因此通过对加速度的积分操作，可以计算出物体的速度和位移。

1.2陀螺仪陀螺仪是一种测量物体角速度的传感器。

常见的陀螺仪有机械陀螺仪和MEMS陀螺仪等。

陀螺仪的原理是基于角动量守恒定律，通过测量转动惯量的变化，推算出物体的角速度。

与加速度计类似，通过对角速度的积分操作，可以计算物体的姿态。

1.3捷联惯导算法离散时间模型中，位置、速度和姿态等状态变量通过积分加速度和角速度来更新。

由于加速度计和陀螺仪测量结果存在噪声，因此在积分操作时需要加入误差补偿算法来消除误差。

常见的误差补偿算法有零偏校正和比例积分修正等。

连续时间模型中，位置、速度和姿态等状态变量通过微分方程来描述，并通过求解微分方程来更新状态。

由于计算量较大，通常需要使用数值积分方法来求解微分方程。

常见的数值积分方法有欧拉法、中点法和四阶龙格-库塔法等。

二、组合导航原理组合导航是一种融合多种导航技术的导航方式。

常见的组合导航方式有捷联惯导与GPS组合导航。

组合导航通过融合多种导航系统的测量结果，可以提高导航定位的精度和可靠性。

2.1捷联惯导与GPS组合导航捷联惯导与GPS组合导航是一种常见的组合导航方式。

在这种方式下，捷联惯导提供了高频率的惯导数据，可以提供较高的定位精度，但是由于其测量结果累积误差较大，会逐渐偏离真实轨迹。

捷联惯导算法与组合导航原理讲义严恭敏，翁浚编著西北工业大学2016-9前言近年来，惯性技术不论在军事上、工业上，还是在民用上，特别是消费电子产品领域,都获得了广泛的应用,大到潜艇、舰船、高铁、客机、导弹和人造卫星，小到医疗器械、电动独轮车、小型四旋翼无人机、空中鼠标和手机，都有惯性技术存在甚至大显身手的身影。

相应地，惯性技术的研究和开发也获得前所未有的蓬勃发展，越来越多的高校学生、爱好者和工程技术人员加入到惯性技术的研发队伍中来。

惯性技术涉及面广，涵盖元器件技术、测试设备和测试方法、系统集成技术和应用开发技术等方面，囿于篇幅和作者知识面限制，本书主要讨论捷联惯导系统算法方面的有关问题，包括姿态算法基本理论、捷联惯导更新算法与误差分析、组合导航卡尔曼滤波原理、捷联惯导系统的初始对准技术、组合导航系统建模以及算法仿真等内容。

希望读者参阅之后能够对捷联惯导算法有个系统而深入的理解，并能快速而有效地将基本算法应用于解决实际问题。

本书在编写和定稿过程中得到以下同行的热心支持，指出了不少错误之处或提出了许多宝贵的修改建议,深表谢意:西北工业大学自动化学院：梅春波、赵彦明、刘洋、沈彦超、肖迅、牟夏、郑江涛、刘士明、金竹、冯理成、赵雪华；航天科工第九总体设计部：王亚军；辽宁工程技术大学：丁伟；北京腾盛科技有限公司：刘兴华；东南大学：童金武；中国农业大学:包建华；南京航空航天大学：赵宣懿；武汉大学：董翠军;网友：Zoro；山东科技大学:王云鹏。

书中缺点和错误在所难免，望读者不吝批评指正.作者2016年9月目录第1章概述 (6)1.1捷联惯导算法简介 (6)1.2 Kalman滤波与组合导航原理简介 (7)第2章捷联惯导姿态解算基础 (10)2。

1反对称阵及其矩阵指数函数 (10)2。

1。

1 反对称阵 (10)2。

1.2 反对称阵的矩阵指数函数 (12)2。

2方向余弦阵与等效旋转矢量 (13)2.2.1 方向余弦阵 (13)2。

捷联惯性导航原理捷联惯性导航（Inertial Navigation System，简称INS）是一种基于捷联惯性测量单元（Inertial Measurement Unit，IMU）的导航系统。

该系统通过测量物体在空间中的加速度和角速度，进而推导出它的位置、速度和航向等导航信息。

捷联惯性导航系统由三个主要组件组成：加速度计、陀螺仪和计算机。

加速度计用于测量物体的加速度，陀螺仪用于测量物体的角速度，而计算机则用于整合和处理这些测量数据。

加速度计和陀螺仪通常被组合在一起形成IMU，IMU被安装在导航系统的载体上。

加速度计是用来测量物体的线性加速度的设备。

它的作用类似于测力仪，通过测量物体所受的力，可以计算出物体的加速度。

加速度计一般使用压电传感器或气泡级感应器来测量物体的加速度。

陀螺仪则是用来测量物体的角速度的设备。

它的原理基于陀螺效应，通过测量物体围绕轴线旋转的角速度来推导物体的旋转状态。

陀螺仪分为一体式陀螺仪和光纤陀螺仪两种类型，一体式陀螺仪主要使用电子仪器的原理，而光纤陀螺仪则使用光学原理。

在捷联惯性导航系统中，加速度计和陀螺仪的输出数据会被输入到计算机中进行处理。

计算机通过积分和滤波等算法，对加速度和角速度进行处理，推导出物体的位置和速度等导航信息。

计算机还会结合其他传感器如GPS等，以提高导航系统的精度和稳定性。

然而，捷联惯性导航也存在一些局限性。

首先，由于加速度计和陀螺仪的精度和稳定性有限，导致导航系统随着时间的推移会产生累积误差。

其次，在长时间的运动过程中，加速度计和陀螺仪可能受到震动、振动和温度变化等外界因素的影响，进而导致导航系统的精度下降。

为了解决这些问题，通常将捷联惯性导航系统与其他导航系统如GPS进行组合导航。

通过将两种导航系统的输出数据进行融合，可以克服各自的缺点，提高导航系统的精度和鲁棒性。

总结起来，捷联惯性导航是一种基于物体惯性特性的导航系统，通过测量物体的加速度和角速度，推导出物体的位置、速度和航向等导航信息。

1 绪论随着计算机和微电子技术的迅猛发展，利用计算机的强大解算和控制功能代替机电稳定系统成为可能。

于是，一种新型惯导系统--捷联惯导系统从20世纪60年代初开始发展起来，尤其在1969年，捷联惯导系统作为"阿波罗"-13号登月飞船的应急备份装置，在其服务舱发生爆炸时将飞船成功地引导到返回地球的轨道上时起到了决定性作用，成为捷联式惯导系统发展中的一个里程碑。

捷联式惯性导航(strap-down inertial navigation)，捷联（strap-down）的英语原义是“捆绑”的意思。

因此捷联式惯性导航也就是将惯性测量元件（陀螺仪和加速度计）直接装在飞行器、舰艇、导弹等需要诸如姿态、速度、航向等导航信息的主体上，用计算机把测量信号变换为导航参数的一种导航技术。

现代电子计算机技术的迅速发展为捷联式惯性导航系统创造了条件。

惯性导航系统是利用惯性敏感器、基准方向及最初的位置信息来确定运载体的方位、位置和速度的自主式航位推算导航系统。

在工作时不依赖外界信息，也不向外界辐射能量，不易受到干扰破坏。

它完全是依靠载体自身设备独立自主地进行导航，它与外界不发生任何光、声、磁、电的联系，从而实现了与外界条件隔绝的假想的“封闭”空间内实现精确导航。

所以它具有隐蔽性好，工作不受气象条件和人为的外界干扰等一系列的优点，这些优点使得惯性导航在航天、航空、航海和测量上都得到了广泛的运用[1]1.1 捷联惯导系统工作原理及特点惯导系统主要分为平台式惯导系统和捷联式惯导系统两大类。

惯导系统（INS）是一种不依赖于任何外部信息、也不向外部辐射能量的自主式导航系统，具有隐蔽性好，可在空中、地面、水下等各种复杂环境下工作的特点。

捷联惯导系统（SINS）是在平台式惯导系统基础上发展而来的，它是一种无框架系统，由三个速率陀螺、三个线加速度计和微型计算机组成。

平台式惯导系统和捷联式惯导系统的主要区别是：前者有实体的物理平台，陀螺和加速度计置于陀螺稳定的平台上，该平台跟踪导航坐标系，以实现速度和位置解算，姿态数据直接取自于平台的环架；后者的陀螺和加速度计直接固连在载体上作为测量基准，它不再采用机电平台，惯性平台的功能由计算机完成，即在计算机内建立一个数学平台取代机电平台的功能，其飞行器姿态数据通过计算机计算得到，故有时也称其为"数学平台"，这是捷联惯导系统区别于平台式惯导系统的根本点。

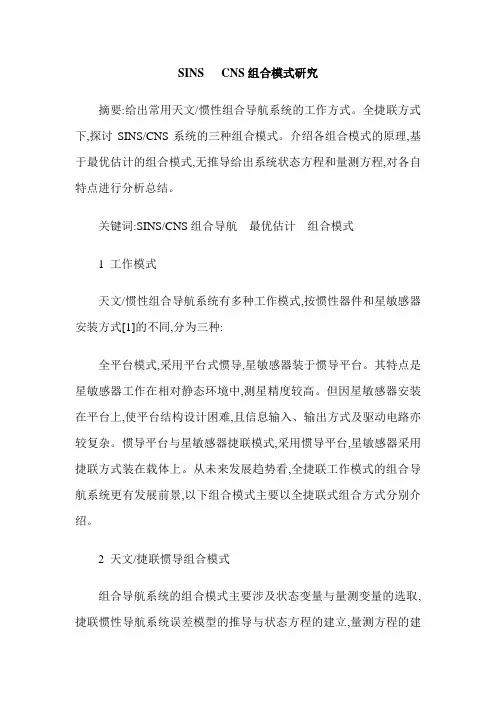

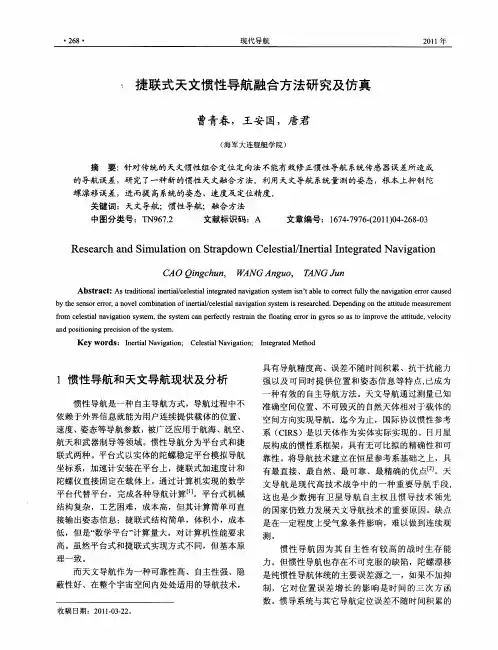

SINS CNS组合模式研究摘要:给出常用天文/惯性组合导航系统的工作方式。

全捷联方式下,探讨SINS/CNS系统的三种组合模式。

介绍各组合模式的原理,基于最优估计的组合模式,无推导给出系统状态方程和量测方程,对各自特点进行分析总结。

关键词:SINS/CNS组合导航最优估计组合模式1 工作模式天文/惯性组合导航系统有多种工作模式,按惯性器件和星敏感器安装方式[1]的不同,分为三种:全平台模式,采用平台式惯导,星敏感器装于惯导平台。

其特点是星敏感器工作在相对静态环境中,测星精度较高。

但因星敏感器安装在平台上,使平台结构设计困难,且信息输入、输出方式及驱动电路亦较复杂。

惯导平台与星敏感器捷联模式,采用惯导平台,星敏感器采用捷联方式装在载体上。

从未来发展趋势看,全捷联工作模式的组合导航系统更有发展前景,以下组合模式主要以全捷联式组合方式分别介绍。

2 天文/捷联惯导组合模式组合导航系统的组合模式主要涉及状态变量与量测变量的选取,捷联惯性导航系统误差模型的推导与状态方程的建立,量测方程的建立。

不同的组合模式,其组合导航系统的敛散性和导航精度也会不同。

2.1 简单组合模式惯导系统独立工作,提供姿态、速度、位置等导航数据;天文导航系统解算天文位置和姿态,对惯导系统的位置和姿态进行校正。

该模式是最简单最成熟的,在国内外己得到广泛应用。

2.2 基于姿态误差最优估计的组合模式该模式采用天文导航系统的量测信息,通过最优估计的方法来精确补偿陀螺漂移。

原理是精确提供航行载体坐标系相对惯性系的高精度姿态信息。

因此星敏感器就相当于没有漂移的陀螺,可以用天文量测信息修正惯性器件误差。

3 结语文中探讨了几种常用的SINS/CNS组合模式。

简单组合模式下,两个子系统相对独立,构建容易。

在已装备惯导的条件下,当需要利用天导信息来短期提高惯导精度时,可以考虑采用此组合模式。

模式2直接利用天导输出的惯性姿态与惯导输出的姿态之间的差值作为量测,来估计陀螺仪漂移,并对惯导陀螺仪进行修正;将天导输出的水平姿态与惯导输出的水平姿态之间差值作为水平姿态失准角,利用加速度计和水平姿态失准角之间的线性关系,直接获得加速度计的常值偏置,并对其补偿。

捷联式惯性导航原理捷联式惯性导航（Inertial Navigation System，简称INS）是一种基于惯性测量装置的导航系统。

它通过测量线性加速度和角速度来得出加速度、速度和位置信息，从而实现航海、航空和航天等领域的精确导航和定位。

捷联式惯性导航系统由多个惯性传感器组成，包括加速度计和陀螺仪。

加速度计用于测量线性加速度，而陀螺仪则用于测量角速度。

这些传感器安装在导航系统的载体上，并与导航系统的计算单元相连。

捷联式惯性导航系统的原理可分为两个主要步骤：传感器测量和姿态解算。

传感器测量是指测量加速度计和陀螺仪输出的信号。

加速度计通过测量导航系统相对于载体的线性加速度来估计速度和位移。

陀螺仪则通过测量导航系统相对于载体的角速度来估计转角和航向。

这些测量值由传感器输出，并发送给导航系统的计算单元进一步处理。

姿态解算是指根据传感器测量值计算导航系统相对于载体的三维方向。

这个过程基于四元数算法和方向余弦矩阵等数学模型。

根据加速度计的测量值，可以得到系统的重力矢量，从而计算出系统相对于地球的姿态。

陀螺仪的测量值则用于校正角速度误差和姿态的漂移。

通过不断地积分和更新测量值，导航系统可以保持准确的姿态信息。

捷联式惯性导航系统的优势在于其自主性和抗干扰能力。

由于不依赖于外部信号源，如卫星或地面控制点，INS可以在任何环境中进行导航。

同时，由于惯性传感器对外部扰动的响应速度很快，导航系统可以及时纠正估计误差，从而实现高精度的导航和定位。

然而，捷联式惯性导航系统也存在一些缺点。

由于惯性传感器存在漂移和积分误差，INS的导航信息随着时间的推移会变得不准确。

此外，惯性传感器的准确性和稳定性也会受到温度、振动和电磁干扰等因素的影响。

为了解决这些问题，通常需要与其他导航系统，如全球定位系统（GPS）或地面测量系统（如激光测距仪），进行组合导航。

总的来说，捷联式惯性导航系统是一种基于惯性传感器测量的导航系统。

它通过测量线性加速度和角速度，计算出加速度、速度和位置信息。
