[定稿]RJ-45网络配线架端接实训

网络综合布线工程实训手册专业班级学号姓名E—mail联系电话指导教师目录前言........................................... 错误!未定义书签。

实训教学大纲....................................... 错误!未定义书签。

网络综合布线工程实训指导书......................... 错误!未定义书签。

附表：实验报告..................................... 错误!未定义书签。

附表：实验记录..................................... 错误!未定义书签。

前言网络综合布线技术课程是计算机类相关专业的重要基础课程，也是计算机类相关专业的必修课程之一。

为了满足综合布线技术教学实训需求，指导网络综合布线实训室的正确使用，根据广州唯康通信有限公司生产的专利产品网络配线端接实训装置、网络综合布线实训装置等实训室设备的功能和特点，编写了本实训指导书。

本实训指导书中的实训是和职业技术学院综合布线实训室的实验设备配套使用的。

主要实训有认知实训、基本技能实训和工程项目实训，同时可以对综合布线的工作区子系统、水平子系统、垂直子系统、设备间子系统、管理区子系统等内容进行实训.2011—11-10实训教学大纲一、课程性质与任务本实训课程的实训教学充分利用校内外实训基地条件，开展课堂技能实训、现场工程实训、项目工程实习三个实践教学环节,让学生能够熟练地掌握网络综合布线的施工的设计、组织、实施、测试、验收等方面的技能并且积累了一定的工程组织管理经验,从而培养学生达到网络综合布线岗位所需要技能和素质。

二、课程教学目标1、使学生熟练掌握双绞线端接(RJ—45、信息模块、配线架）制作技能。

2、熟悉综合布线的的技术规范。

3、掌握布线工程中常用工具的使用方法。

4、掌握综合布线工程各子系统和总体设计技术。

②5对连接块卡接。把5对连接块嵌入5对打线刀卡槽，注意使5对连接块卡扣与110型底座方向一致。把5对连接块的8个打线刀口对准110型底座卡槽，使用5对打线刀一次性把连接块压入110型底座。
③取另一根双绞线，打进5对连接块中。重复前面的几个步骤，将拆开的8根线芯逐一卡进110型接线块卡槽，并按EIA/TIA568线序（白蓝、蓝、白橙、橙、白绿、绿、白棕、棕）紧凑卡入，然后用单对打线刀把8根线芯依次打进110型接线块卡槽。
2.分开4对单绞对。对照对应颜色（橙、蓝、绿、棕）分离双绞线内的4对单绞对，不能强拆或硬折线对，避免造成线缆损坏。
3.拆开单绞对。依据110接线卡卡槽距离，分别将4对单绞对按需分拆。
4.双绞线端接。按照EIA/TIA568A或568B标准线序端接，这里必须注意的是，在同一个工程中线序必须统一，要么全是568A，要么全是568B。这里我选择了568B说明。
结果综述：
通过这节课让我认识了各类双绞线和安装工具。以及学会了如何用剥线钳剥去绝缘层。同时根据口诀能够很好的掌握线序。也能用单对打线刀把8根线芯依次打进110型接线块卡槽中。通过看测试仪，显示的故障问题，能够熟悉的知道是哪里出了问题，并且能够很快的解决。总之这节课让我学到了很多。
在刚开始做这些实验的时候还是遇到了很多问题的，刚开始我剥线怎么都不成功，老是把它弄断，后来同组的同学看见了，就告诉我了技巧。最后我也就成功了。还有在压线的时候就是不行，也是因为手法不正确。后来也是因为同学教了才掌握技巧。这些都深深的体现了合作的重要性。

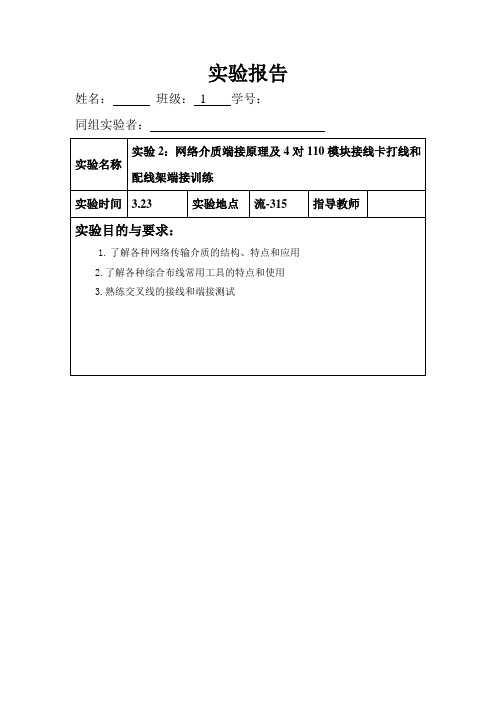

1.了解各种网络传输介质的结构、特点和应用
2.了解各种综合布线常用工具的特点和使用
3.熟练交叉线的接线和端接测试
实验内容：
2.认识各类双绞线和安装工具
3.认识现场验证测试设备和认证测试设备

●全局配置模式：在特权用户模式下输入configure命令 即可进入全局配置模式，在该模式下主要完成全局参数的配置， 具体配置在后面的实验中有详细介绍。
●接口配置模式：在全局配置模式下输入interface interface-type interface-number即可进入接口配置模式，在 该模式下主要完成接口参数的配置，具体配置在后面的实验中 有详细介绍。
5．查看接口状态（show interface）
常常需要通过接口信息判断一个物理接口是否正常。
6．查看路由表（show ip route）
show ip route命令用来显示路由器的当前路由表，这 有助于在配置路由协议时检查网络的运行状况。在默认配置 下显示路由表如下所示：
Quidway#show ip route Routing Tables: Destination/Mask Proto Pref Metric Nexthop Interface 127.0.0.0/8 Direct 0 0 127.0.0.1 LoopBack0 127.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack0 其中的两个地址是专用于路由器自身的。
Quidway（config）#enable
Current Password:
//原密码Βιβλιοθήκη New Password:
//新密码
Confirm new Password:
//确认新密码
Change Enable Password successfully
3．擦除、保存、显示配置信息 为了实验能够顺利进行，常常在配置路由器前都需
【预备知识】
一、系统和硬件设备要求 （1）CPU建议最少500MHz Pentium（最小支持133MHz）。 （2）内存建议最少256MB RAM（最小支持 64MB，最大支持 4GB）。 （3）硬盘建议最少10GB（最小支持1GB，最大无限）。 二、安装程序来源 （1）光盘安装——直接从光盘启动并安装操作系统 （2）网络安装——将计算机通过网络连接线连在网络上，并为 安装程序文件提供网络访问的服务器。 （3）本地安装——将安装拷贝到本地计算机硬盘上，安装操作 系统。

配线实训报告
一、实训概述
本次配线实训的主要目标是让我们了解并掌握配线的操作技能，包括电缆、网线的制作与连接，以及配线架、机柜的安装等。

通过本次实训，我们能够在实际操作中提高自己的动手能力，加深对配线工程的理解，为今后的学习和工作打下坚实的基础。

二、实训内容
1. 电缆、网线的制作与连接
在本次实训中，我们首先学习了电缆、网线的制作与连接方法。

通过老师的讲解和示范，我们了解了各种线缆的基本结构，学会了使用剥线器、压线钳等工具进行线缆的制作。

同时，我们还实践了使用RJ45头进行网线的制作，以及使用测线器进行线缆连通性的测试。

2. 配线架、机柜的安装
在掌握了线缆的制作与连接方法后，我们进一步学习了配线架、机柜的安装技巧。

通过实际操作，我们了解了配线架、机柜的布局和结构，学会了合理规划线缆的走向和排列，掌握了安装过程中的注意事项和安全规范。

三、实训心得
通过本次配线实训，我深刻认识到了配线工作的重要性。

在实际操作中，我不仅提高了自己的动手能力，还学到了许多实用的技能和知识。

同时，我也认识到了团队协作在配线工作中的重要性。

只有大家齐心协力，才能完成复杂的配线任务。

在今后的学习和工作中，我将继续努力，不断提高自己的技能水平和实践能力。

一、实训背景随着信息技术的飞速发展，信息模块作为现代通信网络中不可或缺的组成部分，其设计和施工质量直接影响到整个网络的稳定性和可靠性。

为了提高学生对信息模块技术的理解和应用能力，我们开展了为期一个月的信息模块实训课程。

本次实训旨在让学生掌握信息模块的端接方法、配线架的安装和维护，以及信息模块在实际网络中的应用。

二、实训目标1. 熟悉信息模块的结构和功能，了解其在通信网络中的作用。

2. 掌握UTP双绞线与信息模块的端接方法和标准。

3. 学会配线架的安装和维护，确保网络连接的稳定性和可靠性。

4. 熟悉信息模块在实际网络中的应用，提高解决实际问题的能力。

三、实训内容1. 信息模块基础知识- 学习信息模块的结构、组成和功能。

- 了解信息模块在实际网络中的应用场景。

2. UTP双绞线端接- 学习UTP双绞线的分类、规格和性能指标。

- 掌握RJ-45水晶头的制作方法，包括剥线、打线、压线等步骤。

- 熟悉568A和568B两种端接顺序，并能根据实际需求选择合适的端接方式。

3. 配线架安装与维护- 学习配线架的种类、规格和安装方法。

- 掌握配线架的线缆布放和标签贴法，确保线缆的整齐有序。

- 学会配线架的故障排查和维护方法。

4. 信息模块应用- 通过实际操作，了解信息模块在实际网络中的应用，如数据中心、楼宇布线等。

- 学习信息模块的调试和优化方法，提高网络性能。

四、实训成果1. 理论知识掌握- 学生能够熟练掌握信息模块的基本知识，包括结构、功能、应用等。

- 学生能够熟练掌握UTP双绞线的端接方法和标准，以及配线架的安装和维护方法。

2. 实际操作能力- 学生能够独立完成RJ-45水晶头的制作，并按照规范进行端接。

- 学生能够熟练安装和维护配线架，确保网络连接的稳定性和可靠性。

- 学生能够根据实际需求，选择合适的信息模块进行应用，并对其进行调试和优化。

3. 团队协作能力- 学生在实训过程中，学会了相互协作、共同解决问题，提高了团队协作能力。

实训步骤
实训步骤
课后练习 写出通信跳线架模块端接方法。
实训步骤
3）完成第三根网线端接，把两 端分别与两个通信跳线架模块的 上层端接，这样就形成了一个有 6次端接的网络链路，对应的指 示灯直观显示线序。
实ห้องสมุดไป่ตู้步骤
5）端接过程中，仔细观察指示 灯，及时排除端接中出现的开路、 短路、跨接、反接等常见故障。 6）重复第一~五步完成其余5根 网线端接。
实训步骤
网络综合布线
110型通信跳线架端接实训
学习目标
熟练掌握通信跳线架模块端接方法。 掌握网络配线架模块端接方法。 掌握常用工具和操作技巧。
实训设备、材料和工具
1)网络配线实训装置。
2）500mm网线18根，RJ-45水 晶头6个。
3）剥线器1把，打线钳1把，钢 卷尺1个。
实训步骤
1）完成第一根网线端接，把一 端进行RJ-45水晶头端接，另一 端与通信跳线架模块端接。 2）完成第二根网线端接，把一 端与网络配线架模块端接，另一 端与通信跳线架模块下层端接。

稳定性。
测试方法
采用专业的测试工具和方法，对 铺设好的线缆进行测试，包括连 通性测试、衰减测试等。确保线
缆符合设计要求和施工标准。
2024/1/25
20
标识管理和文档资料整理
标识管理
对铺设好的线缆和连接点进行标识管理，方便后续的维护和管理。采用统一的标识规范和标准，确保标识 的清晰和易读。
文档资料整理
8
同轴电缆及其连接器件
同轴电缆的分类
根据中心导体、绝缘层、屏蔽层和外 护套的不同可分为多种类型，如RG58、RG-59等。
同轴电缆的连接器件
同轴电缆的传输特性
具有较高的带宽和传输速率，适用于 视频信号和宽带网络的传输。
主要包括BNC连接器、F型连接器等。
2024/1/25
9
光纤与光缆及其连接器件
2024/1/25
7
双绞线及其连接器件
01
02
03
双绞线的分类
根据绞合度、线径、绝缘 材料、屏蔽方式等可分为 多种类型，如Cat5、 Cat5e、Cat6等。
2024/1/25
双绞线的连接器件
主要包括RJ-45连接器、 配线架、信息插座等。
双绞线的传输特性
传输距离、传输速率、抗 干扰能力等因不同类型而 异。
定义
网络综合布线是一种将语音、数据、图像等多媒体信息传输媒介集成于一体的 综合布线系统，是智能建筑和智能化小区的基础设施。
发展历程
从早期的电话线布线，到后来的计算机局域网布线，再到当前的综合布线系统， 网络综合布线技术不断发展和完善，满足了日益增长的信息传输需求。
2024/1/25
4
市场需求及就业前景
2024/1/25
17

综合布线实训操作规程《综合布线实训》操作规程一、综合布线产品认识1、耗材：5E 类和 6 类 UTP双绞线、RJ45水晶头、RJ11水晶头。

2、器材：RJ45和RJ11信息模块、24 口配线架、跳线架、理线架、信息面板、地插，RJ45和RJ11跳线测试仪、压接线测试仪。

3、工具：压线钳、单口打线器、五合一综合打线器、改锥等。

二、综合布线系统实训（一）RJ-45水晶头端接和跳线制作及测试实训1、剥开双绞线绝缘护套：首先剪裁掉端头破损的双绞线，使用剥线钳沿双绞线外皮旋转一圈，剥去约30mm的外绝缘护套。

2、拆开4对双绞线：将端头已经剥去皮的双绞线按照对应的颜色拆开成为4对单绞线。

拆开4对单绞线时，必须按照绞绕顺序慢慢拆开，同时保护2根单绞线不被拆开和保持比较大的曲率半径。

3、拆开单绞线：将4对单绞线分别拆开。

注意RJ-45水晶头制作和模块压接线时，线对拆开方式和长度不同。

RJ-45水晶头制作时注意，双绞线的接头处拆开线段的长度不应超过20mm，压接好水晶头后，拆开线芯长度必须小于14mm，过长可能会引起较大的近端串扰。

4、拆开单绞线和8芯线排好线序：把4对单绞线分别拆开，同时将每根线轻轻捋直，按照568B线序水平排好，在排线过程中注意从线端开始，至少10mm导线之间不应有交叉或者重叠。

568B线序为白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

5、剪齐线端把整理好的8根线端头一次剪掉，留14mm长度，插入RJ-45水晶头和压接: 把水晶头刀片一面朝自己，将白橙线对准第一个刀片插入8芯双绞线，每芯线必须对准一个刀片，插入RJ-45水晶头内，保持线序正确，而且一点要插到底。

然后放入压线钳对应的刀口中，用力一次压紧，6、重复以上步骤，完成另一端水晶头的制作，这样就完成了一根网络跳线了。

7、网络跳线测试：打开电源，把跳线两端RJ-45头分别插入测试仪上下对应的插口中，观察测试仪指示灯闪烁顺序。

如果跳线线序和压接正确，上下对应的8组指示灯会按照1-1,2-2,3-3,4-4,5-5,6-6,7-7,8-8顺序轮流重复闪烁。

[定稿]RJ-45网络配线架端接实训《综合布线》实验报告书班级:11网络技术姓名:王彩鲜学号:11207436实验项目类型验演综设其课程名称实验项目综合布线基本永久链路实训证示合计他成绩指导教师刘玉敏 ? 一、实验目的1)掌握网络永久链路。

2)掌握网络跳线制作方法和技巧。

3)掌握网络配线架的端接方法。

4)熟悉掌握网络端接常用工具和操作技巧。

二、实验设备及环境1、“西元”牌网络配线实训装置，型号,,,,,,,,,,,。

2、实训材料包1个，500mm网线8根,RJ-45水晶头12个。

3、剥线器1把，打线钳1把，钢卷尺1个。

压线钳1把。

4、10人一组，2课时完成。

三、实验内容1)完成4根网络跳线制作，一端插在测试仪RJ-45口中，另一端插在配线架RJ-45口中。

2)完成4根网络线端接，一端RJ-45水晶头端接并且插在测试仪中，另一端在网络配线架模块端接。

3)完成4个网络链路，每个链路端接4次32芯线，端接正确率100%。

四、实验步骤(完成每个步骤后把最终效果截图填入，并记录遇到的问题)1)剥开外绝缘护套。

2)拆开16对双绞线。

3)拆开单绞线。

4)按照线序放入端接口.5)压接和剪线.6)盖好防尘帽.7)永久链路测试。

2. RJ-45网络配线架端接步骤:1)从实训材料包中取出3个RJ-45水晶头、2根网线。

2)打开网络配线实训装置上的网络跳线测试仪电源。

3)按照RJ-45水晶头的制作方法，制作第一根网络跳线，两端RJ-45水晶头端接，测试合格后将一端插在测试仪RJ-45口中，另一端插在配线架RJ-45口中。

4)把第二根网线一端首先按照568B线序做好RJ-45水晶头，然后插在测试仪RJ-45口中。

5)把第二根网线另一端剥开，将8芯线拆开，按照568B线序端接在网络配线架模块中，这样就形成了一个4次端接的永久链路。

如图4-37所示。

6)测试压接好模块后，这时对应的8组16个指示灯依次闪烁，显示线序和电气连接情况。

计算机网络实验
实验一 RJ－45头的制作
1、实验目的 、 使学生掌握RJ－ 头的制作 头的制作。 使学生掌握 －45头的制作。 2、实验环境 、 RJ－45头若干、双绞线若干米、RJ－45压线 头若干、 － 头若干 双绞线若干米、 － 压线 钳一把、测试仪一套。 钳一把、测试仪一套。
3 、相关理论
一般地，当相同类设备相连时，用交叉线，不 一般地，当相同类设备相连时，用交叉线， 同类设备相连时，用直通线。有了这个规律， 同类设备相连时，用直通线。有了这个规律， 非常清楚，两个计算机直连时，应使用交叉线； 非常清楚，两个计算机直连时，应使用交叉线 两个Hub级连时也应该使用交叉线。 级连时也应该使用交叉线。 两个 级连时也应该使用交叉线 R类：计算机、服务器、路由器、防火墙、无 类 计算机、服务器、路由器、防火墙、 线访问点。 线访问点。 S类：集线器、交换机（含三层交换机）。 类 集线器、交换机（含三层交换机）。 根据上面的一般规则， 类中的任何设备和 类中的任何设备和S类 根据上面的一般规则，R类中的任何设备和 类 中的任何设备相连使用直通线，而同属R类或 中的任何设备相连使用直通线，而同属 类或 同属S类的设备之间相连用交叉线 类的设备之间相连用交叉线。 同属 类的设备之间相连用交叉线。
实验一 RJ－45头的制作
三、将绿色对线与蓝色对线放在中间位置， 将绿色对线与蓝色对线放在中间位置， 而橙色对线与棕色对线保持不动， 而橙色对线与棕色对线保持不动， 即 放在靠外的位置，如图所示。 放在靠外的位置，如图所示。 左一： 左二： 左三： 左四： 左一：橙 左二：绿 左三：蓝 左四：棕
四、确定是直连线还是跨接线式，然后按照对应 确定是直连线还是跨接线式， 关系将绞线中的线色按顺序排列， 关系将绞线中的线色按顺序排列，不要有差 错； 小心的剥开每一对线，因为我们是遵循EIA 五、小心的剥开每一对线，因为我们是遵循 ／TIA 568B的标准来制作接头，所以线对颜 的标准来制作接头， 的标准来制作接头 色是有一定顺序的（如图所示）。 ）。需要特别 色是有一定顺序的（如图所示）。需要特别 注意的是，绿色条线应该跨越蓝色对线。 注意的是，绿色条线应该跨越蓝色对线。这 里最容易犯错的地方就是将白绿线与绿线相 邻放在一起， 会造成串扰， 邻放在一起，这样 会造成串扰，使传输效率 降低。 降低。

实验RJ-45接口连线实验与网络服务器安装任务一RJ-45接口连线实验实验目的1掌握双绞线和RJ-45接头的排列;学会交叉和直连双绞线的制作方法2掌握应用于各种设备之间连接的网线接法3两台计算机之间直接连接对等的设置实验设备计算机一台;RJ-45水晶头4个;双绞线一根;压线钳;网线测试仪..实验内容1两个接头的线序都按照T568A或T568B标准制作直通线缆;并用简单测试仪检查电缆的连通性..2两台计算机通过网线直接连接即对等网的有关设置..实验步骤1．认识RJ-45连接器和网卡RJ-45接口RJ-45连接器;俗称水晶头;用于连接UTP非屏蔽双绞线..共有8个引脚;一般只使用第1、2、3、6号引脚..各引脚的意义如下不带卡头的平面朝上;开口朝用户;从左到右的顺序：●引脚1接收Rx+●引脚2接收Rx-●引脚3发送Tx+●引脚6发送Tx-网卡上的RJ-45接口也有8个引脚;一般也只使用第1、2、3、6号引脚;其余的没有使用..各引脚的定义如下：●引脚1 发送Tx+●引脚2发送Tx-●引脚3接收Rx+●引脚6接收Rx-2．认识双绞线双绞线由8根不同颜色的线分成4对绞合在一起;成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响;双绞线可按是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线STP和非屏蔽双绞线UTP..按电气特性区分;目前市场上的双绞线主要包括超五类和六类线..超五类双绞线目前占有最大的LAN市场;最高速率可达1000Mbps;最大传输距离为100米..六类线中间带有塑料龙骨;主要用于千兆以上交换机连接..双绞线的色标和排列方法有严格统一的国际标准;EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B..标准568A：白绿--1;绿--2;白橙--3;蓝--4;白蓝--5;橙--6;白棕--7;棕--8标准568B：白橙--1;橙--2;白绿--3;蓝--4;白蓝--5;绿--6;白棕--7;棕--810M以太网的网线使用1;2;3;6编号的芯线传递数据;100M以太网的网线使用4;5;7;8编号的芯线传递数据..千兆网络传输时要用到全部8 根线..为何现在都采用4对8芯线的双绞线呢这主要是为适应更多的使用范围;在不变换基础设施的前提下;就可满足各式各样的用户设备的接线要求..例如;我们可同时用其中一对绞线来实现语音通讯..100BASE-T4 RJ-45对双绞线的规定如下：1、2用于发送;3、6用于接收;4、5;7、8是双向线..1、2线必须是双绞;3、6双绞;4、5双绞;7、8双绞..3．不同应用环境下双绞线的制作方法：接法原则：不同种设备用平行线;同种设备用交叉线●不同设备相连如路由器连交换机、交换机连计算机等A端：标准568B：白橙;橙;白绿;蓝;白蓝;绿;白棕;棕..B端：标准568B：白橙;橙;白绿;蓝;白蓝;绿;白棕;棕..●相同设备相连如交换机连交换机、计算机连计算机等A端：568A：白绿;绿;白橙;蓝;白蓝;橙;白棕;棕；B端：568B：白橙;橙;白绿;蓝;白蓝;绿;白棕;棕..普通超5类线;两端均采用586B接法;线长5米;能观察到最高19M/s的传输速度正品六类线;线中间十字塑料隔离架;两端均采用586B接法;线长5米;能观察到最高23M/s的传输速度正品六类线;其中一端采用586B接法;另一端采用586A接法;线长30米;能观察到最高32M/s的速度普通超5类线;其中一端采用586B接法;另一端采用586A接法;线长15米;能观察到最高29M/s的速度如图1-1所示为直连线和交叉线的线序..图1-1RJ-45专用剥线/压线钳;用于接驳水晶头..如图1-2所示图1-21用剥线钳将双绞线外皮剥去;剥线的长度为13～15mm;不宜太长或太短..2用剥线钳将线芯剪齐;保留线芯长度约为1.5cm..3水晶头的平面朝上;将线芯插入水晶头的线槽中;所有8根细线应顶到水晶头的顶部从顶部能够看到8种颜色;同时应当将外包皮也置入RJ-45接头之内;最后;用压线钳将接头压紧;并确定无松动现象..如图1-3所示..图1-34将另一个水晶头以同样方式制作到双绞线的另一端..5用网线测试仪测试水晶头上的每一路线是否连通;如图1-4所示..把RJ-45两端的接口插入测试仪的两个接口之后;打开测试仪;可以看到测试仪上的两组指示灯都在闪动..若测试的线缆为直通线缆的话;在测试仪上的8个指示灯应该依次为绿色闪过;证明网线制作成功;可以完成数据的发送与接收..若测试的线缆为交叉线缆的话;其中一侧同样是依次由1～8闪动绿灯;而另外一侧则会根据3、6、1、4、5、2、7、8这样的顺序闪动绿灯..若出现任何一个灯为红灯或黄灯;都证明存在断路或者接触不良现象..此时最好先对两端水晶头再用网线钳压一次;再测;如果故障依旧;再检查一下两端芯线的排列顺序是否一样;如果不一样;随剪掉一端重新按另一端芯线排列顺序制做水晶头..如果芯线顺序一样;但测试仪在重测后仍显示红色灯或黄色灯;则表明其中肯定存在对应芯线接触不好..此时只好先剪掉一端;按另一端芯线顺序重做一个水晶头了..图1-4网络的通断情况也可以用软件的方法进行测试;就是用Windows XP自带的Ping 命令..如果工作站得到服务器的响应;则表明线路正常和网络协议安装正常..4．两台计算机通过网线直接连接即对等网的有关设置两台计算机之间直接通过网线连接时;RJ-45 插头与网线的接法是：一端按T586A线序接;一端按T586B 线序接;然后网线经RJ-45 插头播入要连接计算机的网线插口中;这就完成了物理连接..但是这时两台计算机之间不一定马上就能进行数据传送;还必须进行相关的设置：1指定每台计算机的IP地址;注意IP地址不要重复使用2设置每台计算机的子网掩码为：255.255.255.03设置每台计算机的网关为相同值4设置要访问计算机的硬盘为共享：设置共享的方法与局域网中的操作相同5完成上述操作后;在“网上邻居”中就可以看到互相连接的计算机了;接下来就可以像局域网那样用“复制－粘贴”互相传送数据了..实验小结分析在实验过程中产生各种问题的原因以及解决办法;例如容易出现的问题：1剥线时将铜芯剪断2导线端头没有整理整齐就插入水晶头3压线钳没有压紧水晶头金属片。

网络综合布线实训指导书沈阳工程学院信息工程系网络工程教研室目录实训项目一网络综合布线系统工程常用器材和工具认识 (1)实训项目二RJ-45水晶头端接和跳线制作及测试实训 (3)实训项目三网络模块原理端接实训 (4)实训项目四RJ—45网络配线架端接实训 (4)实训项目五110型通信跳线架端接实训 (5)实训项目六基本永久链路实训 (6)实训项目七复杂永久链路实训 (7)实训项目八网络插座的安装实训 (8)实训项目九水平布线系统－PVC线管的布线工程技术实训 (9)实训项目十水平布线系统－PVC线槽的布线工程技术实训 (10)实训项目一网络综合布线系统工程常用器材和工具认识（讲解1学时,认识1学时)在网络综合布线系统工程施工中，会用到不同的网络传输介质、网络布线配件和布线工具等。

在实训项目一中将详细介绍网络综合布线系统工程常用器材和工具.1．线槽规格、品种和器材在综合布线系统中使用的线槽主要包括金属线槽和塑料线槽。

a。

金属槽金属槽由槽底和槽盖组成，每根糟一般长度为2米,槽与槽连接时使用相应尺寸的铁板和螺丝固定。

槽的外型如图1。

1所示。

图3-9 线槽外形b.塑料槽塑料槽的外状与图1。

1类似，但它的品种规格更多。

与PVC槽配套的附件有：阳角、阴角、直转角、平三通、左三通、右三通、连接头、终端头、接线盒(暗盒、明盒）等.c.金属管金属管是用于分支结构或暗埋的线路，它的规格也有多种，以外径mm为单位。

管的外形如图1.1所示。

d.塑料管塑料管产品分为2大类：即PE阻燃导管和PVC阻燃导管。

与PVC管安装配套的附件有:接头、螺圈、弯头、弯管弹簧;一通接线合、二通接线合、三通接线合、四通接线合、开口管卡、专用截管器、PVC粗合剂等。

图1.1 线槽外形和线管外形2. 桥架桥架分为普通型桥架、重型桥架、槽式桥架。

在普通桥架中还可分为普通型桥架，直边普通型桥架。

桥架的外形如图1。

2所示。

在普通桥架中，有以下主要配件供组合:梯架、弯通、三通、四通、多节二通、凸弯通、凹弯通、调高板、端向联结板、调宽板、垂直转角联接件、联结板、小平转角联结板、隔离板等。

《物联网综合布线》课程教学标准《物联网综合布线》课程是计算机网络专业的专业技能必修课程。

课程针对网络工程技术领域的职业岗位任职要求，培养网络布线施工，布线系统测试和企事业网络维护人员。

该课程的先修课程有《计算机导论》、《电子技术》、《网络互联技术》，要求预先掌握计算机网络及通信的基础知识，理解计算机网络系统的构成，了解网络工程设计规划实施的步骤，掌握当前构建中小网络的主流技术，掌握主流交换机、路由器的安装配置技术。

3.课程目标计算机网络技术专业的教学目标是培养能够建设网络、管理网络、且具有一定网络程序开发能力的高技能人才。

本课程是是培养学生建设网络能力中的重要环节。

通过该课程的学习，学生能够达到以下能力目标：掌握知识：了解综合布线系统的概念，能够识别综合布线系统工程中各种工具和耗材,掌握综合布线系统中的电缆链路和光缆链路的基本组成。

设计能力：了解综合布线工程设计原则，掌握各子系统的设计步骤，能用相关软件进行路由走线设计，布线施工图设计，编制工程材料清单。

施工能力：掌握布线工程中的施工技术：环境、器材检验，设备安装；线管，线槽安装；线缆敷设；光、电信息插座端接等。

验收测试能力：能使用市场主流测试设备对综合布线工程进行各类测试。

实际解决问题能力：能够完成典型场所的综合布线方案设计、施工与验收，如会议室、家庭住宅、教学楼等。

通过对学生以上能力的培养，使其能成为一名具有相应职业素质，能熟练完成网络布线工程的高技能专业人才，结合计算机网络技术专业其他专业课程的学习，最终培养学生成为一名能够建设网络，管理网络，能开发一定难度网络应用程序的网络工程师。

4.课程内容4.1设计思路本课程主要按照工作任务和工程项目流程及综合布线系统项目工程经验来安排内容,突出项目设计和岗位技能训练，围绕当前网络综合布线工程中的基本概念、规范，布线工程中传输介质和器材、工具的使用，布线子系统的设计，施工工艺、施工图纸的绘制，布线系统的测试、验收等内容，培养学生职业能力和职业素质。

2021年秋季期计算机应用专业教研课
执教者：市中等专业学校
教学
方法
讲授法、直观演示法、任务驱动法、小组教学法
教学过程新课导入
预设时间教师活动
学生
活动
设计意图
5分钟
1.展示：向学生展示本节课所使用的设备：网络配线架。

2.提问：同学们知道这个设备是什么吗？它有什么作用
呢？它又是如何使用的呢？
作用：（1）方便管理，提高效率，减少故障。

（2）实现垂直和水平子系统交叉连接，是网线与网
络设备连接的桥梁。

（3）减少由线缆插拔造成交换机端口损坏，快速、
灵活配置网络。

（4）使设备间变得整洁、有序。

3.导入新课：
本节课我们就来学习网络配线架的相关知识以及网络
配线架的端接方法。

学生观
看
学生回
答提问
通过观察、讨
论和提问，调
节课堂气氛，
吸引学生注
意，引起学生
兴趣，激发学
生学习新知
识的热情。

讲授新课
教学环节预设
时间
教师活动
学生活
动
设计意图
观看视频5分
钟
一、播放视频
教师播放事先准备好的教学视频《网络配线架
端接方法》，通过视频获取以下知识：
1.网络配线架的机械结构和工作原理。

2.网络配线架后端线序标记的作用。

3.打线钳的使用方法。

4.网络配线架的端接方法。

学生观
看视频
学生通过观
看教学视频
获取课堂新
知识。

网络配线架制作实验报告1. 实验目的网络配线架是建立与管理计算机网络的重要设备之一，本实验旨在通过实际操作制作网络配线架，了解其结构、原理和组织方法，掌握配线架的基本使用和维护技巧。

2. 实验设备- 网络配线架- 网线- 剥线钳- 配线钳- 网线测试仪3. 实验步骤3.1 构建网络配线架首先，根据实际需求选择适当的位置安装网络配线架，保证其离计算机和其他设备较近，并且易于维护和管理。

3.2 连接网络配线架与计算机将计算机的网线插头分别插入配线架的不同端口，与相应的模块连接起来。

3.3 制作和连接网线使用剥线钳剥开一根网线的外部保护层，露出内部的8根绞线。

根据实际需要，按照T568B标准将绞线依次插入RJ-45头。

然后，使用配线钳将RJ-45头与另一根网线的模块连接起来，确保连接牢固。

3.4 进行网线测试使用网线测试仪对所连接的网线进行测试，检查网线的连接是否正确，是否存在短路或开路等问题。

4. 实验结果经过实验，成功制作了网络配线架，并且将计算机与配线架连接起来。

制作的网线连接牢固，经过网线测试仪的检测，网络连接正常，没有出现问题。

5. 总结与心得通过本次实验，我掌握了制作网络配线架的基本操作步骤，了解了其结构和原理，学会了使用配线钳和剥线钳制作、连接网线。

在实验过程中，我遇到了一些问题，例如网线的插入顺序、RJ-45头的制作方法等，但通过不断的尝试和请教，最终成功解决了这些问题。

在今后的学习和工作中，我将更加注重网络的管理和维护，合理搭建并维护网络配线架，提高网络的稳定性和可靠性。

6. 参考资料1. 《计算机网络技术基础》（第三版），高立，人民邮电出版社，2016年。

2. 《网络配线技术》，刘明，电子工业出版社，2019年。

（5）桥架及线槽内线缆绑扎要求。
第13页，共43页。
（一）敷设双绞线缆
1 敷设双绞线缆的基本要求
（6）电缆转弯时弯曲半径应符合规定。
（7）电缆与其它管线距离。 (8)预埋线槽和暗管敷设线缆应符合下列规定
(9)拉绳速度和拉力。
(10) 双绞线牵引。
正常
被挤压
第14页，共43页。
2 敷设水平双绞线
(1)暗道布线 暗道布线是在浇筑混凝土时已把管道预埋好地板管道或墙体管
薄膜缠绕在打印内容上。可以有效地保护打印内容，防止刮伤或腐蚀。具有良好的防
水、防油性能。安装步骤如图5-9所示：
第9页，共43页。
（三）标签材料准备
1线缆标签 （2）套管标签。
➢ 只能在端子连接之前使用，通过电线的开口端套在电线上。有普通套管和热缩套管之 分。热缩套管在热缩之前可以随便更换标识，具有灵活性，经过热缩后，套管就成为 能耐恶劣环境的永久标识。安装步骤如下：
第10页，共43页。
（三）标签材料准备
2 场标签
➢ 由背面为不干胶的材料制成，可贴在设备间、配线间、二级交接间、建筑物布线 场的平整表面上。
3 配线架标签
➢ 配线架标签一般为插入标签，它是硬纸片，通常由安装人员在需要时取下来使用
。 4 信息插座面板标签
第11页，共43页。
三、任务实施
（一）敷设双绞线缆
一组线缆为25对，以色带来分组， 一共有25组分别为:
①（白蓝、白橙、白绿、白棕、白灰） ②（红蓝、红橙、红绿、红棕、红灰）
③（黑蓝、黑橙、黑绿、黑棕、黑灰） ④（黄蓝、黄橙、黄绿、黄棕、黄灰）
⑤ 在离电信间最远的一端开始，拉到电信间。
⑥ 将线缆整理进机柜。
第16页，共43页。

安装数据配线架实训报告
一、实训背景
本次实训是为了让学生掌握数据配线架的安装方法和技能，以便将来在网络建设和维护中能够熟练操作。

二、实训内容
1. 数据配线架的分类和用途
数据配线架按照结构可分为开放式和封闭式两种，按照用途可分为墙壁型、机架型等。

在实际应用中，根据具体情况选择不同类型的数据配线架。

2. 数据配线架的安装步骤
（1）确定安装位置：根据网络规划图确定数据配线架的安装位置，考虑到使用方便和美观性等因素。

（2）预处理：将需要接入网络的电缆进行打孔或穿管处理，确保电缆顺畅。

（3）固定底座：根据选定位置固定底座，并确保水平。

（4）安装框架：将数据配线架框架与底座相连，并调整好水平度。

（5）接线：将电缆插头连接到相应的模块上，并进行必要的测试。

（6）整理布线：对已连接好的电缆进行整理布线，使其有序美观。

3. 实际操作演练
在实训中，学生需要根据规划图和实际情况进行数据配线架的安装。

在操作过程中，需要注意安全问题和细节处理，确保操作顺利。

三、实训效果
通过本次实训，学生掌握了数据配线架的分类、用途和安装方法，并且通过实际操作提高了自己的技能。

同时也培养了学生的团队合作精神和责任意识。

四、总结
数据配线架是网络建设和维护中必不可少的设备，在实际应用中需要根据具体情况进行选择和安装。

本次实训为学生提供了一个锻炼自己技能的机会，也为以后的工作打下坚实基础。
