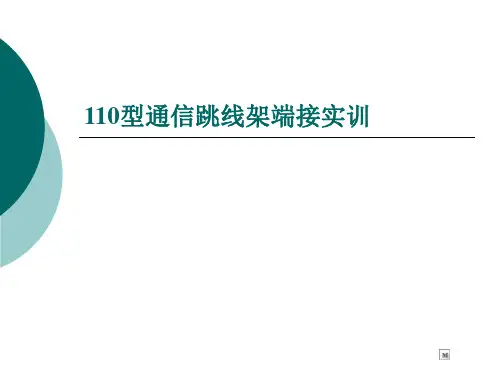

110型通信跳线架端接实训
- 格式:ppt
- 大小:823.50 KB
- 文档页数:6
什么是110配线架?110配线架作为综合布线系统的核心产品,起着传输信号的灵活转接、灵活分配以及综合统一管理的作用,又因为综合布线系统的最大特性就是利用同一接口和同一种传输介质,让各种不同信息在上面传输,而这一特性的实现主要通过连接不同信息的配线架之间的跳接来完成的。
110配线架图片不同配线架间的连接方法对于以上介绍的几种常用配线架,在实际应用中也经常存在如何正确搭配的问题,下面介绍两种在分配线间配线架之间的搭配方法:一、110配线架的搭配鉴于综合布线系统的最大特性就是利用同一接口和同一种传输介质,让各种不同信息在上面传输,同时利用配线跳接方式,来灵活控制每个桌面信息点的应用功能,所以用于端接来自所有桌面信息点水平双绞线的配线架,应采用RJ45口110配线架(如上图),而用于端接来自电话主机房的多对数语音线缆,采用相应对数的110鱼骨配线架即可(如上图),通过跳线与RJ45口110配线架跳接实现语音的连通,数据光纤主干通过光纤配线箱,再通过网络交换机将一路高速光信号转换成多路数据信号,通过标准RJ45跳线与RJ45口110配线架跳接实现桌面信息点连网的需求。
二、多媒体与IDC配线架的搭配多媒体的配线架在配线间内的连接原理与110配线系统相同,不同之处主要在于多媒体配线架可以在一个配线板上完成几个不同种类110配线架相互搭配所完成的功能,更灵活,更方便,更可靠. 另外,目前有些布线厂商推出的电子配线系统,由于本身造价成本太高,施工安装复杂,跳线管理局限性大,安装维护管理成本高等诸多不便因素的影响,此种配线系统的推广有待商榷。
总之,随着通信网络技术的飞速发展,综合布线系统中的配线架也在不断地推陈出新,使其在满足信息带宽要求的前提下,更加适应通信网络系统应用和管理便捷,灵活,可靠的需求。
110配线架的打法1、先不要把模块放上去,按照片模上的颜去打,从左到右,(蓝、橙、绿、综、灰),再根据大对线上的“色带”去打,从前打到最后。
110配线架打线方法图解AT&T公司于1988年推出了110型连接管理系统,该系统已成为工业标准的蓝本,此系统的基本部件是110配线架、连接块、跳线和标签,而110配线架是110型连接管理系统核心部分,在布线中占据重要作用。
本文将主要介绍110配线架的打线方法和解决方案。
什么是110配线架?110配线架是一种主要用于电话系统配线的组件,也被称为鱼骨架,高度通常是1U,它包含左右两个各50对的鱼骨架,共可连接100对的两芯电话线。
110配线架和网络配线架的区别网络配线架主要是用于网络系统配线的组件,正如正面所说,110配线架通常用来连接电话。
举个例子,假设一根网线进来,需要6根线充当网络线,2根线充当电话线,那么6根网络线会打到RJ-45配线架上,而2根电话线会打到110配线架上。
110配线架的打法图解如上图所示,110配线架的打线步骤包括:剥开网线的护套、移除十字型塑料并成对分开、准备好IDC配线架模块、将网线放在对应的颜色标记槽内、打下导体、安装在IDC配线架模块上。
以下是110配线架的打线注意事项:1.先不要把模块放上去,按照片模上的颜去打,从左到右,(蓝、橙、绿、棕、灰),再根据大对线上的“色带”去打,从前打到最后。
2.把线打完之后,再把刚才的模块放上去,用力敲打,使它紧贴在配线架上。
110配线架打线线序说明1.大多数情况下电话线色谱线序:主色:白色、红色、黑色、黄色、紫色次色:蓝色、橙色、绿色、棕色、灰色2.电话电缆线序色谱认识举例说明:10对电话线色谱线序表:1对—白蓝2对—白橙3对—白绿4对—白棕5对—白灰6对—红蓝7对—红橙8对—红绿9对—红棕10对—红灰20对电话电缆色谱线序表:1对—白蓝2对—白橙3对—白绿4对—白棕5对—白灰6对—红蓝7对—红橙8对—红绿9对—红棕10对—红灰11对—黑蓝12对—黑橙13对—黑绿14对—黑棕15对—黑灰16对—黄蓝17对—黄橙18对—黄绿19对—黄棕20对—黄灰110配线架的使用和安装步骤如上图所示,110配线架安装主要有三个步骤:1.准备好1个1U高度的110配线架。

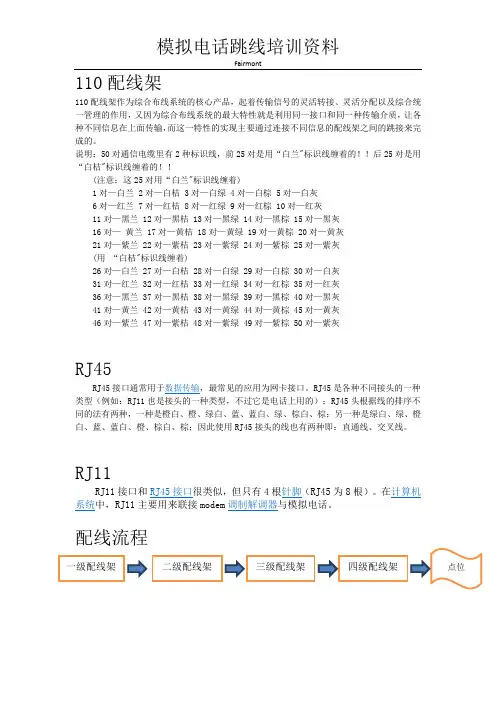

模拟电话跳线培训资料 Fairmont110配线架110配线架作为综合布线系统的核心产品,起着传输信号的灵活转接、灵活分配以及综合统一管理的作用,又因为综合布线系统的最大特性就是利用同一接口和同一种传输介质,让各种不同信息在上面传输,而这一特性的实现主要通过连接不同信息的配线架之间的跳接来完成的。
说明:50对通信电缆里有2种标识线,前25对是用“白兰"标识线缠着的!!后25对是用“白桔"标识线缠着的!!(注意:这25对用“白兰"标识线缠着)1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰11对—黑兰 12对—黑桔13对—黑绿 14对—黑棕 15对—黑灰 16对— 黄兰 17对—黄桔 18对—黄绿 19对—黄棕 20对—黄灰21对—紫兰 22对—紫桔23对—紫绿 24对—紫棕 25对—紫灰 (用 “白桔"标识线缠着)26对—白兰 27对—白桔 28对—白绿 29对—白棕 30对—白灰 31对—红兰 32对—红桔 33对—红绿 34对—红棕 35对—红灰 36对—黑兰 37对—黑桔 38对—黑绿 39对—黑棕 40对—黑灰 41对—黄兰 42对—黄桔 43对—黄绿 44对—黄棕 45对—黄灰 46对—紫兰 47对—紫桔 48对—紫绿 49对—紫棕 50对—紫灰RJ45RJ45接口通常用于数据传输,最常见的应用为网卡接口。
RJ45是各种不同接头的一种类型(例如:RJ11也是接头的一种类型,不过它是电话上用的);RJ45头根据线的排序不同的法有两种,一种是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕;另一种是绿白、绿、橙白、蓝、蓝白、橙、棕白、棕;因此使用RJ45接头的线也有两种即:直通线、交叉线。
配线流程。
物联网综合布线实验报告课程名称: 物联网综合布线班级: 网络技术1603学号: 20161100815姓名:刘豪伟制定人:刘豪伟教研室:网络教研室黄河水院信息工程系2017年1月编制请将文件名改为:学号+ 姓名。
(如:2016100000张三)在提交实训项目实验一、网络模块原理端接实验实验二、RJ45网络配线架端接实验实验三、110 型通信跳线架端接实验(110型通信跳线架+RJ45配线架+压接线实验仪) . 实验四、RJ45水晶头端接和跳线制作及测试实验实验五:基本永久链路实验实验六:复杂永久链路实验实验七:网络插座的安装实验实验八:PVC线管的布线工程技术实验实验九:PVC线槽的布线工程技术实验实验十:桥架安装和布线工程技术实验实验十一:铜缆配线设备的安装实验十二:PVC线槽线管布线实验实验一、网络模块原理端接实验五、实验报告1、写出网络线8芯色谱和568B端接线顺序。
网络线八芯色谱:蓝、橙、绿、棕、灰、白、红、黑568B端接顺序:白橙、橙、白绿、蓝、白蓝、绿、白棕、2、写出模块端接原理。
利用压线钳的机械压力将双绞线的8根线芯逐一押解到模块的8个接线口刀片中,在快速压接过程中刀片首先快速划破线芯绝缘护套,然后与铜线芯紧密接触,利用刀片的弹性实现刀片与线芯的长期电气连接,这8个刀片通过电路板与RJ45口的8个弹簧连接。
在压接过程中利用压线钳前端的小刀片裁掉多余的线头3、写出压线钳操作注意事项。
压线钳在使用时要选择好钳口,就是与线径和线鼻子相匹配,压线时只要将两钳口的平面压靠就可以了。
当用压线钳来剥开双绞线外绝缘护套时,注意不能损伤根线芯的绝缘层,更不能损伤任何一根线芯。
实验二、RJ45网络配线架端接实验五、实验报告::1、写出568A和568B端接线顺序。
568A的排线顺序从左到右依次为:白绿、绿、白橙、蓝、白蓝、橙、白棕568B则为:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
2、写出网络配线架模块端接线的原理。
110配线模块的打线实验指导书一、实验目的掌握110配线模块打线的制作方法掌握32芯电话线布线方法二、实验内容110配线模块打线32芯电话线布线三、实验设备压线钳,打线工具,扎带,胶布四、实验步骤(一)110配线模块打线1、按照距离量好电话线的长度2、用剥线钳把外皮剥掉3、把外皮取出4、按照大组白、红、黑、黄分开,并用胶布把各大组绑好5、先把白组的线理平,并按照蓝、蓝白、橙、橙白、绿、绿白、棕、棕白的顺序。
6、按照第五步的线序依次把线缆放到110配线架上。
7、用胶布把距离配线口3CM处绑好。
8、把第五步的线序依次放好,然后用打线工具把线打好。
注意打线工具必须平放,用力适中。
9、检查好线序以及完成情况。
10、完成(二)电话线布线1、电话线布线按照横平竖直的方法置放于线槽上2、线缆放在线槽的一端,并理好线,不能交叉3、用扎带把线缆固定好,水平每隔大约20CM放一条扎带,垂直大概10CM放一条扎带。
4、线缆放进机架时必须按照线槽的方向走向。
左右分开放进机架。
5、注意扎带要整齐美观,扎带头要在一条直线上6、扎带多余部分的裁剪一定要圆滑,不得有刺。
7、完成五、实验结论110配线模块的打线实验指导书一、实验目的掌握110配线模块打线的制作方法掌握32芯电话线布线方法二、实验内容110配线模块打线32芯电话线布线三、实验设备压线钳,打线工具,扎带,胶布四、实验步骤(一)110配线模块打线1、按照距离量好电话线的长度2、用剥线钳把外皮剥掉3、把外皮取出4、按照大组白、红、黑、黄分开,并用胶布把各大组绑好5、先把白组的线理平,并按照蓝、蓝白、橙、橙白、绿、绿白、棕、棕白的顺序。
6、按照第五步的线序依次把线缆放到110配线架上。
7、用胶布把距离配线口3CM处绑好。
8、把第五步的线序依次放好,然后用打线工具把线打好。
注意打线工具必须平放,用力适中。

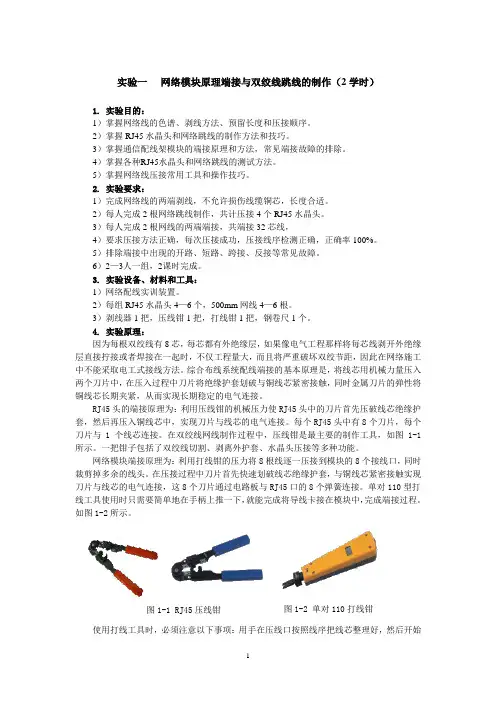

实验一网络模块原理端接与双绞线跳线的制作(2学时)1. 实验目的:1)掌握网络线的色谱、剥线方法、预留长度和压接顺序。
2)掌握RJ45水晶头和网络跳线的制作方法和技巧。
3)掌握通信配线架模块的端接原理和方法,常见端接故障的排除。
4)掌握各种RJ45水晶头和网络跳线的测试方法。
5)掌握网络线压接常用工具和操作技巧。
2. 实验要求:1)完成网络线的两端剥线,不允许损伤线缆铜芯,长度合适。
2)每人完成2根网络跳线制作,共计压接4个RJ45水晶头。
3)每人完成2根网线的两端端接,共端接32芯线,4)要求压接方法正确,每次压接成功,压接线序检测正确,正确率100%。
5)排除端接中出现的开路、短路、跨接、反接等常见故障。
6)2—3人一组,2课时完成。
3. 实验设备、材料和工具:1)网络配线实训装置。
2)每组RJ45水晶头4—6个,500mm网线4—6根。
3)剥线器1把,压线钳1把,打线钳1把,钢卷尺1个。
4. 实验原理:因为每根双绞线有8芯,每芯都有外绝缘层,如果像电气工程那样将每芯线剥开外绝缘层直接拧接或者焊接在一起时,不仅工程量大,而且将严重破坏双绞节距,因此在网络施工中不能采取电工式接线方法。
综合布线系统配线端接的基本原理是,将线芯用机械力量压入两个刀片中,在压入过程中刀片将绝缘护套划破与铜线芯紧密接触,同时金属刀片的弹性将铜线芯长期夹紧,从而实现长期稳定的电气连接。
RJ45头的端接原理为:利用压线钳的机械压力使RJ45头中的刀片首先压破线芯绝缘护套,然后再压入铜线芯中,实现刀片与线芯的电气连接。
每个RJ45头中有8个刀片,每个刀片与1个线芯连接。
在双绞线网线制作过程中,压线钳是最主要的制作工具,如图1-1所示。
一把钳子包括了双绞线切割、剥离外护套、水晶头压接等多种功能。
网络模块端接原理为:利用打线钳的压力将8根线逐一压接到模块的8个接线口,同时裁剪掉多余的线头。
在压接过程中刀片首先快速划破线芯绝缘护套,与铜线芯紧密接触实现刀片与线芯的电气连接,这8个刀片通过电路板与RJ45口的8个弹簧连接。
110配线架打法什么是110配线架?110配线架作为综合布线系统的核心产品,起着传输信号的灵活转接、灵活分配以及综合统一管理的作用,又因为综合布线系统的最大特性就是利用同一接口和同一种传输介质,让各种不同信息在上面传输,而这一特性的实现主要通过连接不同信息的配线架之间的跳接来完成的。
110配线架图片不同配线架间的连接方法对于以上介绍的几种常用配线架,在实际应用中也经常存在如何正确搭配的问题,下面介绍两种在分配线间配线架之间的搭配方法:一、110配线架的搭配鉴于综合布线系统的最大特性就是利用同一接口和同一种传输介质,让各种不同信息在上面传输,同时利用配线跳接方式,来灵活控制每个桌面信息点的应用功能,所以用于端接来自所有桌面信息点水平双绞线的配线架,应采用RJ45口110配线架(如上图),而用于端接来自电话主机房的多对数语音线缆,采用相应对数的110鱼骨配线架即可(如上图),通过跳线与RJ45口110配线架跳接实现语音的连通,数据光纤主干通过光纤配线箱,再通过网络交换机将一路高速光信号转换成多路数据信号,通过标准RJ45跳线与RJ45口110配线架跳接实现桌面信息点连网的需求。
二、多媒体与IDC配线架的搭配多媒体的配线架在配线间内的连接原理与110配线系统相同,不同之处主要在于多媒体配线架可以在一个配线板上完成几个不同种类110配线架相互搭配所完成的功能,更灵活,更方便,更可靠. 另外,目前有些布线厂商推出的电子配线系统,由于本身造价成本太高,施工安装复杂,跳线管理局限性大,安装维护管理成本高等诸多不便因素的影响,此种配线系统的推广有待商榷。
总之,随着通信网络技术的飞速发展,综合布线系统中的配线架也在不断地推陈出新,使其在满足信息带宽要求的前提下,更加适应通信网络系统应用和管理便捷,灵活,可靠的需求。
110配线架的打法1、先不要把模块放上去,按照片模上的颜去打,从左到右,(蓝、橙、绿、综、灰),再根据大对线上的“色带”去打,从前打到最后。

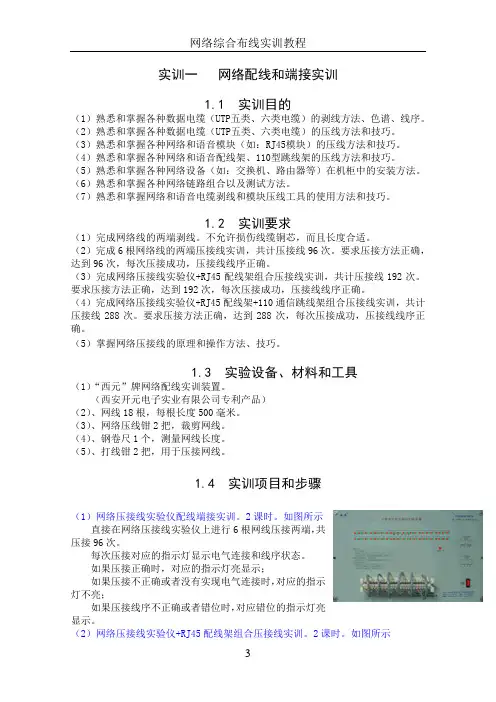

实训一网络配线和端接实训1.1 实训目的(1)熟悉和掌握各种数据电缆(UTP五类、六类电缆)的剥线方法、色谱、线序。
(2)熟悉和掌握各种数据电缆(UTP五类、六类电缆)的压线方法和技巧。
(3)熟悉和掌握各种网络和语音模块(如:RJ45模块)的压线方法和技巧。
(4)熟悉和掌握各种网络和语音配线架、110型跳线架的压线方法和技巧。
(5)熟悉和掌握各种网络设备(如:交换机、路由器等)在机柜中的安装方法。
(6)熟悉和掌握各种网络链路组合以及测试方法。
(7)熟悉和掌握网络和语音电缆剥线和模块压线工具的使用方法和技巧。
1.2 实训要求(1)完成网络线的两端剥线。
不允许损伤线缆铜芯,而且长度合适。
(2)完成6根网络线的两端压接线实训,共计压接线96次。
要求压接方法正确,达到96次,每次压接成功,压接线线序正确。
(3)完成网络压接线实验仪+RJ45配线架组合压接线实训,共计压接线192次。
要求压接方法正确,达到192次,每次压接成功,压接线线序正确。
(4)完成网络压接线实验仪+RJ45配线架+110通信跳线架组合压接线实训,共计压接线288次。
要求压接方法正确,达到288次,每次压接成功,压接线线序正确。
(5)掌握网络压接线的原理和操作方法、技巧。
1.3 实验设备、材料和工具(1)“西元”牌网络配线实训装置。
(西安开元电子实业有限公司专利产品)(2)、网线18根,每根长度500毫米。
(3)、网络压线钳2把,裁剪网线。
(4)、钢卷尺1个,测量网线长度。
(5)、打线钳2把,用于压接网线。
1.4 实训项目和步骤(1)网络压接线实验仪配线端接实训。
2课时。
如图所示直接在网络压接线实验仪上进行6根网线压接两端,共压接96次。
每次压接对应的指示灯显示电气连接和线序状态。
如果压接正确时,对应的指示灯亮显示;如果压接不正确或者没有实现电气连接时,对应的指示灯不亮;如果压接线序不正确或者错位时,对应错位的指示灯亮显示。
(2)网络压接线实验仪+RJ45配线架组合压接线实训。
110配线架施工方案1. 引言本文档旨在提供110配线架施工方案的详细说明和步骤。
110配线架是一种用于电信和网络接线的基础设施,能够有效地管理信号传输和数据交换。
本文将介绍110配线架的安装和布线流程,以确保施工过程的高效性和可靠性。
2. 施工准备在开始安装110配线架之前,需要做好以下准备工作:•工具准备:螺丝刀,钳子,剥线器等常用电工工具;•材料准备:110配线架,配线模块,网线等;•环境准备:确保施工环境安全,通风良好,并确保有足够的工作空间。
3. 施工流程3.1 安装110配线架首先,确定配线架的安装位置,并进行固定。
一般来说,选取离网络设备和布线区域较近的位置,以便后续的布线过程。
使用螺丝刀和螺丝将配线架固定在墙面或机架上。
3.2 连接电力系统为了保障110配线架的运行和数据传输,需要连接电力系统。
将电源线插入配线架的电源接口,并确保连接稳固和正确。
3.3 连接地线连接地线是确保110配线架安全性的重要步骤。
通过连接地线,有效地防止静电、电气干扰和过载等问题。
将地线连接到配线架的地线接口,并牢固固定。
3.4 安装配线模块将配线模块插入到配线架的模块槽中。
确保插入深度适当,并根据需要进行固定。
配线模块应该均匀分布在配线架内,以确保信号传输的平衡和稳定。
3.5 进行配线通过使用剥线器将网线外皮剥离,然后根据需要进行插接。
将网线插入到配线模块的合适端口中,并确保插接牢固。
在配线过程中,需要按照规范进行布线,以减少信号丢失和数据干扰。
3.6 进行测试安装完成后,进行测试以确保整个110配线架的运行正常。
使用测试工具对每个端口进行连通性和信号强度的测试。
确保所有连接正确无误并且信号传输正常。
4. 施工注意事项在进行110配线架施工时,需要注意以下几点:•安全性:施工过程中要注意安全,避免触电和其他危险因素。
使用绝缘工具,并确保设备和电源接地良好。
•布线规范:根据规范布线,避免信号干扰和丢失。
严禁弯曲和拧扭网线,保持信号通畅。
网络综合布线实训指导书沈阳工程学院信息工程系网络工程教研室目录实训项目一网络综合布线系统工程常用器材和工具认识 (1)实训项目二RJ-45水晶头端接和跳线制作及测试实训 (3)实训项目三网络模块原理端接实训 (4)实训项目四RJ—45网络配线架端接实训 (4)实训项目五110型通信跳线架端接实训 (5)实训项目六基本永久链路实训 (6)实训项目七复杂永久链路实训 (7)实训项目八网络插座的安装实训 (8)实训项目九水平布线系统-PVC线管的布线工程技术实训 (9)实训项目十水平布线系统-PVC线槽的布线工程技术实训 (10)实训项目一网络综合布线系统工程常用器材和工具认识(讲解1学时,认识1学时)在网络综合布线系统工程施工中,会用到不同的网络传输介质、网络布线配件和布线工具等。
在实训项目一中将详细介绍网络综合布线系统工程常用器材和工具.1.线槽规格、品种和器材在综合布线系统中使用的线槽主要包括金属线槽和塑料线槽。
a。
金属槽金属槽由槽底和槽盖组成,每根糟一般长度为2米,槽与槽连接时使用相应尺寸的铁板和螺丝固定。
槽的外型如图1。
1所示。
图3-9 线槽外形b.塑料槽塑料槽的外状与图1。
1类似,但它的品种规格更多。
与PVC槽配套的附件有:阳角、阴角、直转角、平三通、左三通、右三通、连接头、终端头、接线盒(暗盒、明盒)等.c.金属管金属管是用于分支结构或暗埋的线路,它的规格也有多种,以外径mm为单位。
管的外形如图1.1所示。
d.塑料管塑料管产品分为2大类:即PE阻燃导管和PVC阻燃导管。
与PVC管安装配套的附件有:接头、螺圈、弯头、弯管弹簧;一通接线合、二通接线合、三通接线合、四通接线合、开口管卡、专用截管器、PVC粗合剂等。
图1.1 线槽外形和线管外形2. 桥架桥架分为普通型桥架、重型桥架、槽式桥架。
在普通桥架中还可分为普通型桥架,直边普通型桥架。
桥架的外形如图1。
2所示。
在普通桥架中,有以下主要配件供组合:梯架、弯通、三通、四通、多节二通、凸弯通、凹弯通、调高板、端向联结板、调宽板、垂直转角联接件、联结板、小平转角联结板、隔离板等。
第1篇一、实验目的本次实验旨在了解配线架的基本结构、工作原理以及卡线方法,通过实际操作掌握配线架的安装和接线技术,为后续的通信系统搭建打下基础。
二、实验原理配线架是一种用于连接通信线路的设备,广泛应用于电话、网络、监控等领域。
其工作原理是将输入的通信线路通过配线架连接到相应的输出端口,实现线路的分配和转接。
三、实验器材1. 配线架:110型配线架,用于连接电话线路。
2. 主干电缆:5对大对数电缆,用于连接配线架和交换机。
3. 水平布线电缆:语音线路,用于连接配线架和终端设备。
4. 打线工具:110型打线工具,用于卡接线路。
5. 语音跳线:1对语音跳线,用于连接配线架和终端设备。
6. 测量工具:万用表,用于测试线路连通性。
四、实验步骤1. 准备工作:将配线架、主干电缆、水平布线电缆、语音跳线和打线工具准备好。
2. 主干电缆卡接:(1)将主干电缆的一端插入110型配线架的基座上,线序按照主色:白红黑黄紫,辅色:兰橙绿棕灰进行卡接。
(2)将另一端插入交换机或设备侧的110型配线架基座上,线序与输入端一致。
3. 水平布线电缆卡接:(1)将水平布线电缆的一端插入110型配线架的基座上,线序按照主色:白红黑黄紫,辅色:兰橙绿棕灰进行卡接。
(2)将另一端插入终端设备侧的110型配线架基座上,线序与输入端一致。
4. 语音跳线卡接:(1)将语音跳线的一端插入垂直主干110型配线架的5对110连接块上。
(2)将另一端插入水平布线110型配线架的5对110连接块上。
5. 线路测试:(1)使用万用表测试主干电缆、水平布线电缆和语音跳线的连通性。
(2)检查各连接块是否牢固,确保线路连接正确。
五、实验结果与分析1. 实验结果:经过卡线操作,成功将主干电缆、水平布线电缆和语音跳线连接到配线架上,线路连通性良好。
2. 分析:通过本次实验,掌握了配线架的卡线方法,了解了配线架在通信系统中的作用。
在实际操作中,应注意以下事项:(1)按照正确的线序进行卡接,确保线路连接正确。
实验五:复杂永久链路一、实验目的:1、设计复杂永久链路图;2、熟练掌握110跳线架和RJ45配线架端接方法3、掌握永久链路测试技术二、实验要求:完成网络跳线制作,网线端接三、实验设备、材料和工具:网线0.5米三根,水晶头三个,剥线钳和压线钳各一把四、实验步骤:略1.在清华易训实训仪上选择“实验1”按钮,并确认组别。
2.用剥线钳剥开双绞线的两头外绝缘护套2cm左右,在剥护套过程中,注意小心转动剥线钳,不要对里面的双绞线线芯造成损伤。
3.拆开一端的4对线对,按照T568B标准,将线对排序好。
4.用压线钳将线对压入水晶头。
5.双绞线的另一端4对线对拆开。
6.制作以上三根110跳线(一端有一个RJ45水晶头)7.第一根跳线水晶头端插入实验一工作区的RJ45配线架模块的RJ45插孔,线头端压入RJ45配线架模块背面的110配线架模块8.第二根跳线水晶头端插入RJ45配线架模块,线头端压入110跳线架模块,并压入一个小110跳线连接块9.第三根跳线的线头端压入110跳线连接块,水晶头端插入实验一工作区的RJ45配线架模块10.使用线缆故障箱完成接线图测试。
实验问题:略1.永久链路的概念:永久链路又称固定链路,在国际标准化组织ISO/IEC所制定的增强5类、6类标准及TIA/EIA568B中新的测试定义中,定义了永久链路测试方式,它将代替基本链路方式。
2.永久链路测试技术:链路主要是指集成商布线时完成的电信间配线架到房间插座的那一部分。
这也是永久装在房间墙壁里的部分。
这个永久链路允许是固定的线缆,中间允许用连接器相连。
链路最长90米。
链路测试用来测试布线系统中的固定链路部分。
由于布线承包商通常只负责这部分的链路安装,所以,链路又被称作承包商链路。
集成商一般只负责链路的安装和质量,而最终用户使用的完整链路称为通道。
3.110跳线架的作用; 1.可以减少交换机等网络设备接口的损耗。
(例如:网络管理人员会经常插拔线路、测试线路,这样长时间的会造成交换机结果的松动,连接不严密的情况,这时就需要使用跳线架,将来自工作区的网线使用打线器,安装到跳线架上,然后,制作一小段网线--俗称跳线,将跳线架与交换机连接到一起,这样网络管理人员在测试时,只需拔掉跳线架一端的RJ-45接口就以。
