配线架模块端接方法

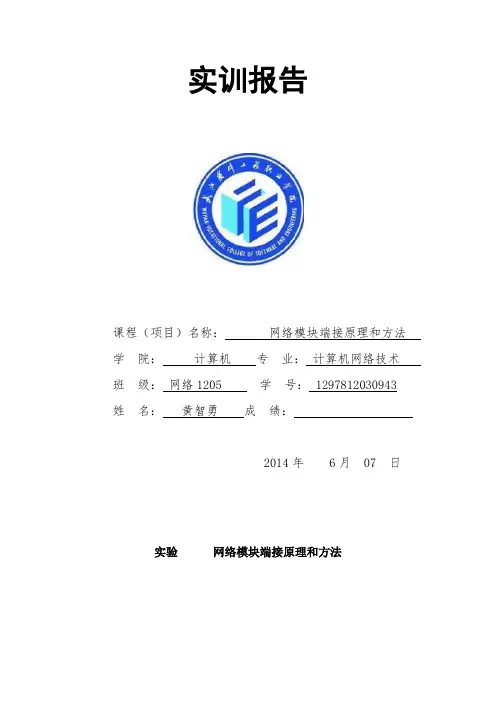

实训报告课程（项目）名称：网络模块端接原理和方法学院：计算机专业：计算机网络技术班级：网络1205 学号： 1297812030943 姓名：黄智勇成绩：2014年6月07 日实验网络模块端接原理和方法【实训目的】1.掌握网线的色谱、剥线方法、预留长度和压接顺序。

2.掌握通信配线架模块的端接原理和方法，常见端接故障的排除。

3.掌握常用工具和操作技巧。

二、实训内容1、网络线8芯色谱和568B端接线顺序白橙、橙、白绿、蓝、白蓝、绿、白棕、棕2、模块端接原理利用压线钳的机械压力将双绞线的8根线芯逐一压接到模块的8个接线口刀片中，在快速压接过程中刀片首先快速划破线芯绝缘护套，然后与铜线芯紧密接触，利用刀片的弹性实现刀片与线芯的长期电气连接，这8个刀片通过电路板与RJ45口的8个弹簧连接。

在压接过程中利用压线钳前端的小刀片裁剪掉多余的线头。

图4-11为压线前刀片位置，图4-12为压线后刀片与线芯位置图。

线缆图4-11压线前刀片位置图图4-12压线后刀片与线芯位置图3、压线钳操作注意事项1）压线钳在使用时要选择好钳口，就是与线径和线鼻子相匹配，压线时只要将两钳口的平面压靠就可以了2）当用压线钳来剥开双绞线外绝缘护套时，注意不能损伤8根线芯的绝缘层，更不能损伤任何一根线芯。

三、实验使用工具和仪表1）“西元”牌网络配线实训装置。

2）实训材料包1个。

500mm网线12根,RJ45水晶头6个。

3）剥线器1把，打线钳1把，钢卷尺1个。

四、实验小结与结果通过本次实训，我懂得了很多网络端接的知识，自己动手的时间让我印象深刻。

将一些理论搬到学生动手操作时间时讲解，最后达到我们完成实验的目的。

本次端接实验使我了解了端接，并动手操作了端接，使我受益匪浅。

3.。

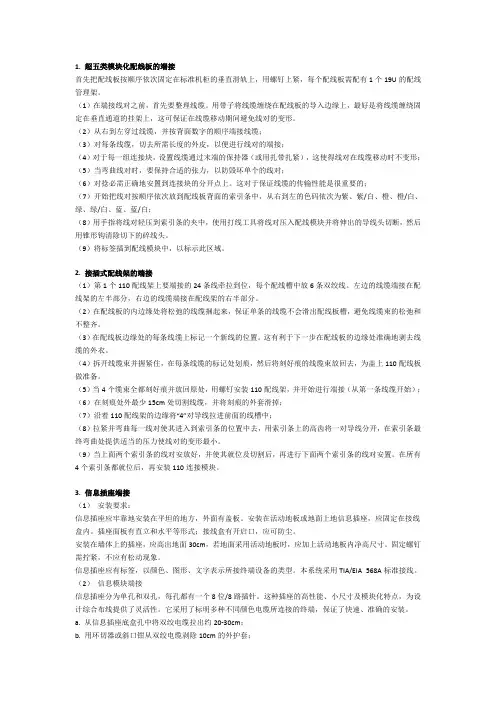

1. 超五类模块化配线板的端接首先把配线板按顺序依次固定在标准机柜的垂直滑轨上，用螺钉上紧，每个配线板需配有1个19U的配线管理架。

（1）在端接线对之前，首先要整理线缆。

用带子将线缆缠绕在配线板的导入边缘上，最好是将线缆缠绕固定在垂直通道的挂架上，这可保证在线缆移动期间避免线对的变形。

（2）从右到左穿过线缆，并按背面数字的顺序端接线缆；（3）对每条线缆，切去所需长度的外皮，以便进行线对的端接；（4）对于每一组连接块，设置线缆通过末端的保持器（或用扎带扎紧），这使得线对在线缆移动时不变形；（5）当弯曲线对时，要保持合适的张力，以防毁坏单个的线对；（6）对捻必需正确地安置到连接块的分开点上。

这对于保证线缆的传输性能是很重要的；（7）开始把线对按顺序依次放到配线板背面的索引条中，从右到左的色码依次为紫、紫/白、橙、橙/白、绿、绿/白、蓝、蓝/白；（8）用手指将线对轻压到索引条的夹中，使用打线工具将线对压入配线模块并将伸出的导线头切断，然后用锥形钩清除切下的碎线头。

（9）将标签插到配线模块中，以标示此区域。

2. 接插式配线架的端接（1）第1个110配线架上要端接的24条线牵拉到位，每个配线槽中放6条双绞线。

左边的线缆端接在配线架的左半部分，右边的线缆端接在配线架的右半部分。

（2）在配线板的内边缘处将松弛的线缆捆起来，保证单条的线缆不会滑出配线板槽，避免线缆束的松弛和不整齐。

（3）在配线板边缘处的每条线缆上标记一个新线的位置。

这有利于下一步在配线板的边缘处准确地剥去线缆的外衣。

（4）拆开线缆束并握紧住，在每条线缆的标记处划痕，然后将刻好痕的线缆束放回去，为盖上110配线板做准备。

（5）当4个缆束全都刻好痕并放回原处，用螺钉安装110配线架，并开始进行端接（从第一条线缆开始）；（6）在刻痕处外最少15cm处切割线缆，并将刻痕的外套滑掉；（7）沿着110配线架的边缘将“4”对导线拉进前面的线槽中；（8）拉紧并弯曲每一线对使其进入到索引条的位置中去，用索引条上的高齿将一对导线分开，在索引条最终弯曲处提供适当的压力使线对的变形最小。

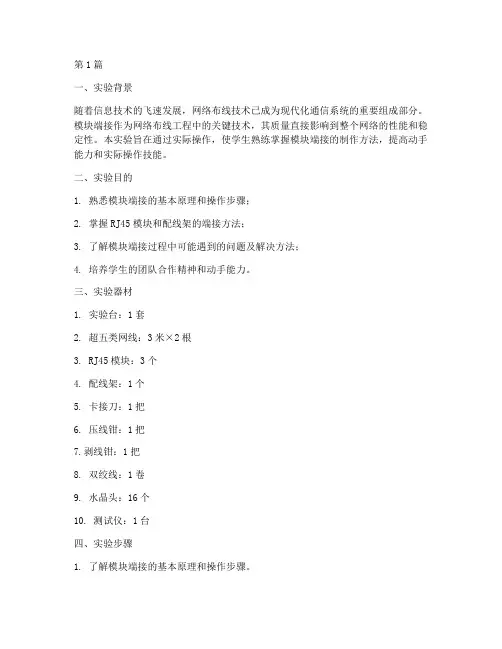

第1篇一、实验背景随着信息技术的飞速发展，网络布线技术已成为现代化通信系统的重要组成部分。

模块端接作为网络布线工程中的关键技术，其质量直接影响到整个网络的性能和稳定性。

本实验旨在通过实际操作，使学生熟练掌握模块端接的制作方法，提高动手能力和实际操作技能。

二、实验目的1. 熟悉模块端接的基本原理和操作步骤；2. 掌握RJ45模块和配线架的端接方法；3. 了解模块端接过程中可能遇到的问题及解决方法；4. 培养学生的团队合作精神和动手能力。

三、实验器材1. 实验台：1套2. 超五类网线：3米×2根3. RJ45模块：3个4. 配线架：1个5. 卡接刀：1把6. 压线钳：1把7.剥线钳：1把8. 双绞线：1卷9. 水晶头：16个10. 测试仪：1台四、实验步骤1. 了解模块端接的基本原理和操作步骤。

模块端接是利用专用工具将双绞线与RJ45模块或配线架进行连接的一种技术。

其原理是利用卡接刀和压线钳将双绞线的四对线按照特定的顺序排列，并压接到RJ45模块或配线架上。

2. 准备工作。

（1）将超五类网线剪成适当长度，一般为3米；（2）使用剥线钳将网线外皮剥去2cm～3cm，并剪掉撕裂绳；（3）将双绞线按照T568A或T568B标准进行线序排列。

3. 制作RJ45模块。

（1）将剥去外皮的网线插入卡接刀的剥线口，确保线芯露出约1.5cm；（2）按照T568A或T568B标准将四对线进行排列；（3）使用压线钳将线芯压接到RJ45模块上；（4）检查线芯是否压接牢固，确保没有松动。

4. 制作配线架。

（1）将剥去外皮的网线插入配线架的卡槽中，确保线芯露出约1.5cm；（2）按照T568A或T568B标准将四对线进行排列；（3）使用压线钳将线芯压接到配线架上；（4）检查线芯是否压接牢固，确保没有松动。

5. 测试模块端接质量。

使用测试仪对制作的RJ45模块和配线架进行测试，确保其连通性和性能符合标准。

五、实验结果与分析本次实验中，学生按照实验步骤成功制作了RJ45模块和配线架，并进行了测试。

⽹络配线架怎么安装 现在，随着科技的进步和信息的发达，电脑已经慢慢普遍成为⼈们的⽣活⼀部分，影响着⼈们的⽣活⽅式、⼯作条件和娱乐形式。

但是越来越多⼈的使⽤电脑，他们之所以可以上⽹的渠道就是通过接⽹线，那电脑的增加就会使⽹线的数量也逐渐增加的。

所以如果我们没有好好打理那些⽹线的摆放，就有可能会杂乱⽆章的。

所以下⾯就是店铺为⼤家介绍的⽹络配线架使⽤，让这些⽹线的摆放开始有井有序了。

⽹络配线架的介绍： ⽹络配线架是⽤于光纤通信⽹络中对光缆、光纤进⾏终接、保护、连接及管理的配线设备。

配线架可以实现对光缆的固定、开剥、接地保护，以及各种光纤的熔接、跳转、冗纤盘绕、合理布放、配线调度等功能，是传输媒体与传输设备之间的配套设备。

如果没有配线架，前端的信息点直接接⼊到交换机上，那么如果线缆⼀旦出现问题，就⾯临要重新布线。

此外，管理上也⽐较混乱，多次插拔可能引起交换机端⼝的损坏。

配线架的存在就解决了这个问题，可以通过更换跳线来实现较好的管理。

⽹络配线架⽤途： 主要是⽤以在局端对前端信息点进⾏管理的模块化的设备。

前端的信息点线缆(超5类或者6类线)进⼊设备间后⾸先进⼊配线架，将线打在配线架的模块上，然后⽤跳线(RJ45接⼝)连接配线架与交换机。

⽤法和⽤量主要是根据总体⽹络点的数量或者该楼层(以及相近楼层，这要看系统图是怎么设计的)的⽹络点数量来配置的。

不同的建筑，不同系统设计，主设备间的配线架都会不同。

如，⼀栋建筑只有四层，主设备间设置在⼀层，所有楼层的⽹络点均进⼊该设备间，那么配线架的数量就等于该建筑所有的⽹络点/配线架端⼝数(24⼝、48⼝等)，并加上⼀定得余量;如果，⼀栋建筑有9层，主设备间设置在4层，那么为了避免线缆超长，就可能每层均设有分设备间，且有交换设备。

那么主设备间的配线架就等于4层的⽹络点数量/配线架端⼝数(24⼝、48⼝等)。

配线架的安装有以下步骤： (1)检查配线架和配件完整。

(2)将配线架安装在机柜设计位置的⽴柱上。

24口配线架端接原理24口配线架端接原理是指将24个网络设备的信号传输线路路由到一个统一的设备中，以实现网络连接和数据传输的管理和控制。

为了更好地理解24口配线架端接原理，我们需要了解以下几个关键概念。

1. 24口配线架：24口配线架是一种专门设计用于网络设备连接和管理的装置。

它通常包括24个接口端口，其设计和布局使得连接线路更加整齐且易于维护。

在配线架上，可以插入各种类型的连接线，如UTP（Unshielded Twisted Pair）线缆、光纤和同轴电缆等。

2. 接口端口：一个接口端口代表一个网络设备（例如计算机、交换机、路由器等）与外部网络（本地区域网络或广域网）之间的物理连接点。

在24口配线架中，每个接口端口对应一个网络设备。

3. 信号传输线路：在网络中，信号传输线路指的是将数据从一个设备传输到另一个设备的物理通道。

例如，UTP线缆可以用于传输以太网信号，而光纤可以用于传输高速数据信号。

在24口配线架端接原理中，首先需要将每个网络设备的信号传输线路分别连接到配线架的接口端口上。

这通常通过插座和连接线来实现。

一般来说，连接线使用RJ45或其他适用于网络设备的连接器，如SC、ST或LC等。

这些连接器可以确保可靠的物理连接。

一旦网络设备的信号传输线路连接到24口配线架的接口端口上，数据信号就可以通过配线架进行传输。

为了实现这一点，配线架通常具有一组内部连接器或跳线。

这些内部连接器用于在配线架内部建立并管理连接，以将每个接口端口与其他端口连接起来。

在24口配线架的内部连接过程中，通常会采用固定式或可插拔式的连接方式。

固定式连接指的是使用配线架内部预装的导线连接器将不同端口连接起来。

这种连接方式适用于长期连接和稳定的数据传输。

可插拔式连接指的是使用模块化插座和跳线将不同端口连接起来。

这种连接方式适用于需要经常更换或调整连接的场景。

无论是固定式连接还是可插拔式连接，配线架的内部连接都需要根据规范和标准进行操作。

一、实训目的1. 熟悉数据配线架的结构和功能。

2. 掌握数据配线架的端接方法及操作步骤。

3. 熟悉常用端接工具的使用方法。

4. 提高实际操作能力，为今后的网络维护工作打下基础。

二、实训内容1. 数据配线架的结构和功能2. 数据配线架的端接方法3. 常用端接工具的使用方法4. 数据配线架的测试与调试三、实训设备1. 数据配线架2. 双绞线3. RJ-45水晶头4. 剥线器5. 打线钳6. 测线仪7. 电脑四、实训步骤1. 数据配线架的结构和功能（1）观察数据配线架的外观，了解其基本组成部分，如配线架本体、模块、标签等。

（2）学习数据配线架的功能，包括连接网络设备、实现网络布线、便于网络管理和维护等。

2. 数据配线架的端接方法（1）剥线：使用剥线器将双绞线外护套剥去，露出8根芯线。

（2）理线：将8根芯线按照一定的顺序排列整齐。

（3）压线：将理好的芯线插入RJ-45水晶头，使用打线钳将水晶头压紧。

（4）标签：在数据配线架的模块上贴上标签，标明对应的端口和芯线序号。

3. 常用端接工具的使用方法（1）剥线器：用于剥去双绞线外护套，露出芯线。

（2）打线钳：用于压接RJ-45水晶头，确保芯线与水晶头接触良好。

（3）测线仪：用于测试端接后的双绞线是否通断，检查网络连接是否正常。

4. 数据配线架的测试与调试（1）使用测线仪测试端接后的双绞线，确保芯线连接正确。

（2）将双绞线连接到电脑，测试网络连接是否正常。

五、实训总结1. 通过本次实训，我对数据配线架的结构和功能有了更深入的了解。

2. 学会了数据配线架的端接方法及操作步骤，掌握了常用端接工具的使用方法。

3. 提高了实际操作能力，为今后的网络维护工作打下了基础。

4. 在实训过程中，我发现了一些问题，如剥线时外护套剥得不干净、压线时力度不够等。

这些问题在今后的工作中需要注意，避免影响网络连接。

5. 本次实训让我认识到，网络布线是一项细致而严谨的工作，需要我们具备一定的专业知识和技能。

《综合布线》实验报告书班级：网工1002 姓名：黄高翔学号：07100215课程名称综合布线实验项目RJ-45网络配线架端接实训实验项目类型验证演示综合设计其他指导教师张晓伟成绩√一、实验目的1、熟练掌握RJ-45网络配线架模块端接方法。

2、掌握通信跳线架模块端接原理和方法。

3、掌握常用工具和操作技巧。

二、实验设备及环境1、“西元”牌网络配线实训装置，型号ＫＹＰＸＺ－０１－０５。

2、实训材料包1个，500mm网线12根,RJ-45水晶头6个。

3、剥线器1把，打线钳1把，钢卷尺1个。

4、2人一组，2课时完成。

三、实验内容1、完成6根网线的端接，一端RJ-45水晶头端接，另一端通信配线架模块的端接。

2、完成6根网线的端接。

一端RJ-45网络配线架模块端接，另一端通信跳线架模块端接。

图1 网线端接3、排除端接中出现的开路、短路、跨接、反接等常见故障。

四、实验步骤（完成每个步骤后把最终效果截图填入，并记录遇到的问题）1）剥开外绝缘护套。

2）拆开4对双绞线。

3）拆开单绞线。

4）按照线序放入端接口.5）压接和剪线.6）盖好防尘帽.7）永久链路测试。

2. RJ-45网络配线架端接步骤：1）从实训材料包中取出2根网线，打开压接线实验仪电源。

2）完成第一根网线端接，网线一端进行RJ-45水晶头端接，另一端与通信跳线架模块的端接。

3）完成第二根网线端接，形成链路把网线一端与配线架模块端接，另一端与通信跳线架模块端接，这样就形成了一个网络链路，对应指示灯直观显示线序。

4）端接过程中，仔细观察指示灯，及时排除端接中出现的开路、短路、跨接、反接等常见故障。

图2观察指示灯图3网线全部端接五、实验中的问题及解决办法因为是第一次做实验所以遇到了很多大大小小的问题例如 1压线是压线不到位导致链路测试时不连通2在上面的接口做是成功了可看不到效果3 排线时要细心不然就会出错六、实验思考题解答。
