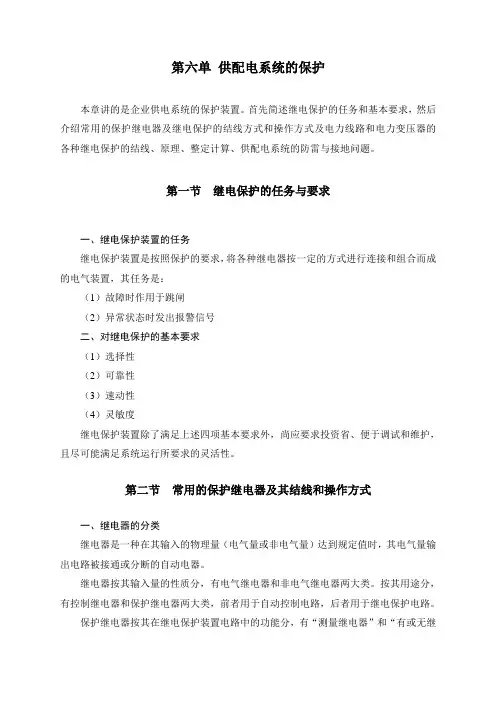

第六单供配电系统的保护本章讲的是企业供电系统的保护装置。
首先简述继电保护的任务和基本要求，然后介绍常用的保护继电器及继电保护的结线方式和操作方式及电力线路和电力变压器的各种继电保护的结线、原理、整定计算、供配电系统的防雷与接地问题。
第一节继电保护的任务与要求一、继电保护装置的任务继电保护装置是按照保护的要求，将各种继电器按一定的方式进行连接和组合而成的电气装置，其任务是：（1）故障时作用于跳闸（2）异常状态时发出报警信号二、对继电保护的基本要求（1）选择性（2）可靠性（3）速动性（4）灵敏度继电保护装置除了满足上述四项基本要求外，尚应要求投资省、便于调试和维护，且尽可能满足系统运行所要求的灵活性。
第二节常用的保护继电器及其结线和操作方式一、继电器的分类继电器是一种在其输入的物理量（电气量或非电气量）达到规定值时，其电气量输出电路被接通或分断的自动电器。
继电器按其输入量的性质分，有电气继电器和非电气继电器两大类。
按其用途分，有控制继电器和保护继电器两大类，前者用于自动控制电路，后者用于继电保护电路。
保护继电器按其在继电保护装置电路中的功能分，有“测量继电器”和“有或无继电器”两大类。
测量继电器装设在继电保护装置电路的第一级，用来反应被保护元件（电气设备或线路）的特性量变化情况。
当其特性量达到预先整定的动作值时即行动作，在保护装置中属于主保护，或称起动继电器。
有或无继电器是一种只按电气量是否在其工作范围内或者是否为零时而动作的电气继电器，包括时间继电器、中间继电器、信号继电器等，在继电保护装置中用来实现特定的逻辑功能，属于辅助继电器，过去也称为逻辑继电器。
保护继电器按其组成元件分，有机电型、晶体管型和微机型三类。
由于机电型继电器具有可靠、便于维修和调试等优点，因此我国企业供电系统目前仍以传统的机电型继电器为主。
机电型继电器按其结构原理分，有电磁式和感应式继电器。
保护继电器按其反应的物理量分，有电流继电器、电压继电器、功率继电器、瓦斯继电器、欠电压（低电压）继电器等。

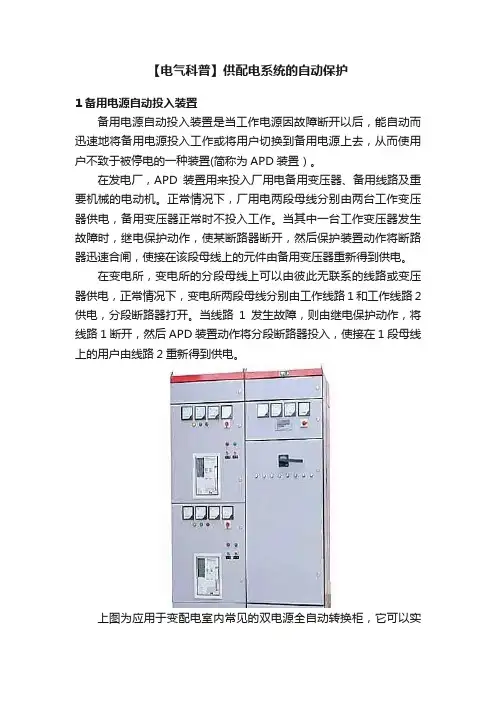

【电气科普】供配电系统的自动保护1备用电源自动投入装置备用电源自动投入装置是当工作电源因故障断开以后，能自动而迅速地将备用电源投入工作或将用户切换到备用电源上去，从而使用户不致于被停电的一种装置(简称为APD装置）。
在发电厂，APD装置用来投入厂用电备用变压器、备用线路及重要机械的电动机。
正常情况下，厂用电两段母线分别由两台工作变压器供电，备用变压器正常时不投入工作。
当其中一台工作变压器发生故障时，继电保护动作，使某断路器断开，然后保护装置动作将断路器迅速合闸，使接在该段母线上的元件由备用变压器重新得到供电。
在变电所，变电所的分段母线上可以由彼此无联系的线路或变压器供电，正常情况下，变电所两段母线分别由工作线路1和工作线路2供电，分段断路器打开。
当线路1发生故障，则由继电保护动作，将线路1断开，然后APD装置动作将分段断路器投入，使接在1段母线上的用户由线路2重新得到供电。
上图为应用于变配电室内常见的双电源全自动转换柜，它可以实现两路电源的全自动转换，即当主电源停电或发生故障时，备用电源自动投入。
主电源恢复正常时，又自动恢复到主电源供电（例如备用电源为发电机组，则可以控制发电机组自动启动和自动停机），从而实现供电系统的快速恢复和无人值守等功能。
2对备用电源自动投入装置的基本要求只有满足下列要求时，APD装置才能更好地发挥它的作用。
1）APD装置必须在具有备用电源的工作母线因任何原因失去电压时动作。
2）APD装置只应动作一次，以免在母线或引出线上发生持续性故障时，备用电源被多次投入到故障元件上去，造成更严重的事故。
3）APD装置应在工作电源确已断开后，再将备用电源投入。
其目的在于工作电源发生故障的情况下，不致在备用电源投入后，由备用电源经过母线来供给故障点电流。
4）APD装置应该保证停电时间最短，使电动机的自启动容易一些。
5）当电压互感器的熔断器熔断时，APD装置不应动作。
6）当备用电源无电压时，APD装置不应动作，因为动作是没有效果的。
