实验二 三相变压器的极性和组别测定

位相同，称为“减极性”。
如将副边绕组端子标 号交换，则同名端子的电 势就变成方向相反，电压 相位相差1800，和相连后，
二、试验方法
用一节干电池接在变压器的高 压端子上，在变压器的二次侧 接上一毫安表或微安表， 试验时观察当电池开关合上时 表针的摆动方向，即可确定极 性。
三 变压器接线组别试验
一、组别试验的意义 变压器接线组别是并列运行的重要条件之一,若参加并
当一个通电绕组中有磁通变化时，就会产生感应 电动势。感应电动势为正（驱使电流流出）的一端，称 为正极性端，用A（或 a）表示；感应电动势为负的一 端，称为负极性端，用X（或 x）表示。
两绕组绕向相同（左 绕）有同一磁通穿过。两 绕组内的感应电势在同名 端间任何瞬时都有相同的 极性。原、副边电压和相
变压器接线组别有12组，1组为300电 气角。12组×300=3600。我国变压器接线组 别最常用有Yyn0、Yd11、YNd11。
二、试验方法 确定变压器绕组接线组别的试验方法常用的有直流法和
双电压表法（交流法）两种，另外还可以使用各种测量仪器 。其中采用直流试验方法如下：
用电池（1.5～3.0V）轮流加入变压器的高压侧AB、BC 、AC端子，并用万用表记录在低压端子ab、bc、ac上表头的 指针指示方向。如图接法，如指针正起，记为“+”；负起记 为“-”。
注： “无明显差别”可按如下考虑： 1 电压等级在35kV以下，电压比小于3的变压器电压比允许偏 差不超过±1%； 2 其他所有变压器额定分接下电压比允许偏差不超过±0.5%； 3 其它分接的电压比应在变压器阻抗电压值(%)的1/10以内， 但不得超过±1%。
检查变压器的三相接线组别和单相变压器引出线的极性 ，必须与设计要求及铭牌上的标记和外壳上的符号相符。

变压器极性组别和电压比试验操作使用变压器极性组别和电压比试验操作使用电力变压器线圈的一次侧和二次侧之间存在着极性关系，若有几个线圈或几个变压器进行组合，都需要知道其极性，才可以正确运用。

对于两线圈的变压器来说，若在任意瞬间在其内感应的电势都具有同方向，则称它为同极性或减极性，否则为加极性。

变压器联结组是变压器的紧要参数之一，是变压器并联运行的紧要条件，在很多情况下都需要进行测量。

一、变压器极性组别和电压比试验的目的和意义在变压器空载运行的条件下，高压绕组的电压和低压绕组的电压之比称为变压器的变压比：电压比一般按线电压计算，它是变压器的一个紧要的性能指标，测量变压器变比的目的是：（1）保证绕组各个分接的电压比在技术允许的范围之内；（2）检查绕组匝数的正确性；（3）判定绕组各分接的引线和分接开关连接是否正确。

二、变压器极性组别和电压比试验方法1、直流法确定变压器的极性测量变压器绕组极性的方法有直流法和沟通法。

直流法：用一节干电池接在变压器的高压端子上，在变压器的二次侧接上一毫安表或微安表，试验时察看当电池开关合上时表针的摇摆方向，即可确定极性。

2、直流法确定变压器的组别；3、用变压器变比测试仪测量变压比。

三、变压器极性组别和电压比试验注意事项和结果分析（1）直流法确定极性时，试验过程应反复操作数次，以免发生因表针摇摆快而作出过错误的结论。

（2）在测量组别时，对于变压比大的变压器应选择较高的电压和小量程的直流毫伏表，微安表或万用表；对变压比小的选用较低的电压和较大量程的毫伏表，微安表或万用表。

（3）变压器的变压比应当在每一个分接下进行测量，当不但一个线圈带有分接时，可以轮流在各个线圈全部分接位置下测定，而其相对的带分接线圈则应接在额定分接上。

（4）带有载调压装置的，必需采用电动操动装置改换分接。

（5）整个测量过程要特别注意变压器A和a不能对调，否则高压将会进入桥体。

（6）当渐渐加添试验电压时，电压表快速上升至满度时应关掉电源进行检查。

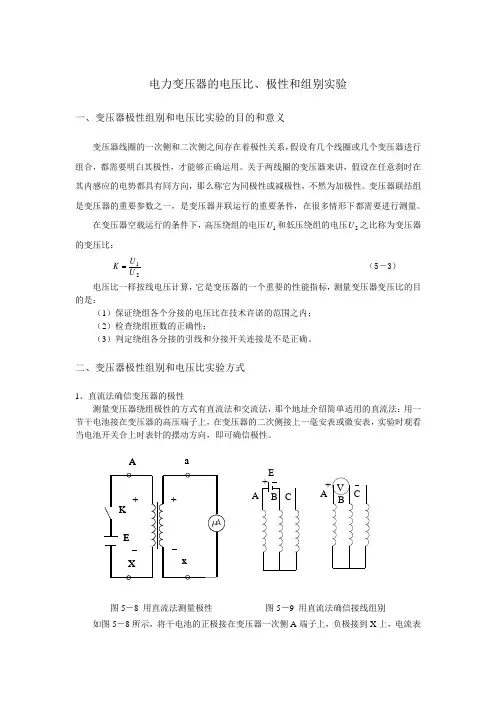

电力变压器的电压比、极性和组别实验一、变压器极性组别和电压比实验的目的和意义变压器线圈的一次侧和二次侧之间存在着极性关系，假设有几个线圈或几个变压器进行组合，都需要明白其极性，才能够正确运用。

关于两线圈的变压器来讲，假设在任意刹时在其内感应的电势都具有同方向，那么称它为同极性或减极性，不然为加极性。

变压器联结组是变压器的重要参数之一，是变压器并联运行的重要条件，在很多情形下都需要进行测量。

在变压器空载运行的条件下，高压绕组的电压1U 和低压绕组的电压2U 之比称为变压器的变压比：21U U K（5－3） 电压比一样按线电压计算，它是变压器的一个重要的性能指标，测量变压器变压比的目的是：（1）保证绕组各个分接的电压比在技术许诺的范围之内； （2）检查绕组匝数的正确性；（3）判定绕组各分接的引线和分接开关连接是不是正确。

二、变压器极性组别和电压比实验方式1、直流法确信变压器的极性测量变压器绕组极性的方式有直流法和交流法，那个地址介绍简单适用的直流法：用一节干电池接在变压器的高压端子上，在变压器的二次侧接上一毫安表或微安表，实验时观看当电池开关合上时表针的摆动方向，即可确信极性。

++V CCBB E A AμAEK ++xaAX图5－8 用直流法测量极性 图5－9 用直流法确信接线组别 如图5－8所示，将干电池的正极接在变压器一次侧A 端子上，负极接到X 上，电流表的正端接在二次侧a端子上，负极接到x上，当合上电源的刹时，假设电流表的指针向零刻度的右方摆动，而拉开的刹时指针向左方摆动，说明变压器是减极性的。

假设一样依照上面接线，但当电源合上或拉开的刹时，电流表的指针的摆动方向与上面相反，那么说明变压器是加极性的。

2、直流法确信变压器的组别直流法是最为简单适用的测量变压器绕组接线组别的方式，如图5－9所示是对一YY/接法的三绕组变压器用直流法确信组别的接线，关于其他形式的变压器接线相同。

用一低压直流电源如干电池加入变压器高压侧AB、BC、AC，连番确信接在低压侧ab、bc、ac上的电压表指针的偏转方向，从而可取得9个测量结果。

变压器的变比极性及接线组别试验分析变压器是电力系统中常用的电力装置，用于变换电压和电流。

变压器的变比、极性和接线组别试验是对变压器性能的测试和分析，下面将对这三个试验进行详细分析。

1.变比试验：变比试验是测试变压器的变比关系是否符合设计要求的试验。

测试时，将一侧绕组接入电源，另一侧绕组作为输出端测量输出电压。

通过改变输入电压，测量在不同电压下的输出电压，计算变比大小。

变比试验的目的是检验变压器的绕组匝数及绝缘是否符合设计要求，是否有短路匝、缺匝等故障。

如果变比试验测得的变比值与设计要求的变比值相差较大，可以排查以下故障：1)绕组接线错误，导致测得的变比值错误；2)绕组绝缘故障，例如绕组间短路、绕组内接触不良等；3)铁芯变形导致磁通漏磁，使变比值偏离设计值。

2.极性试验：极性试验是用于测试变压器绕组的极性关系。

变压器的极性关系是指当输入相电压与输出相电压相差180°时，输入相电流是否与输出相电流相差180°。

测试方法是在输入侧接入电源，在输出侧接入额定负载，测量输入输出两端的相电压和相电流，通过波形比较确定极性关系。

极性试验的目的是检验变压器的绕组连接是否正确，是否存在相序接错、极性接错等错误。

如果极性试验测得的极性关系与设计要求的相反，可以排查以下故障：1)输入输出绕组接线错误，例如相序接错、极性接错等；2)变压器绕组的绝缘损坏，导致短路或缺陷。

3.接线组别试验：接线组别试验是测试变压器的连接组别是否符合设计要求的试验。

不同接线组别可以实现变压器的不同工作方式和变压比。

测试方法是接通一侧绕组，通过改变另一侧的接线方式，测量输出电压和输入电流，通过比较得出接线组别。

接线组别试验的目的是检验变压器的连接方式是否正确，是否符合设计要求。

如果接线组别试验测得的接线方式与设计要求的不一致，可以排查以下故障：1)绕组接线错误，例如绕组内部接头错误，接线端子接错等；2)电源接触器或开关故障，导致接线方式无法切换。

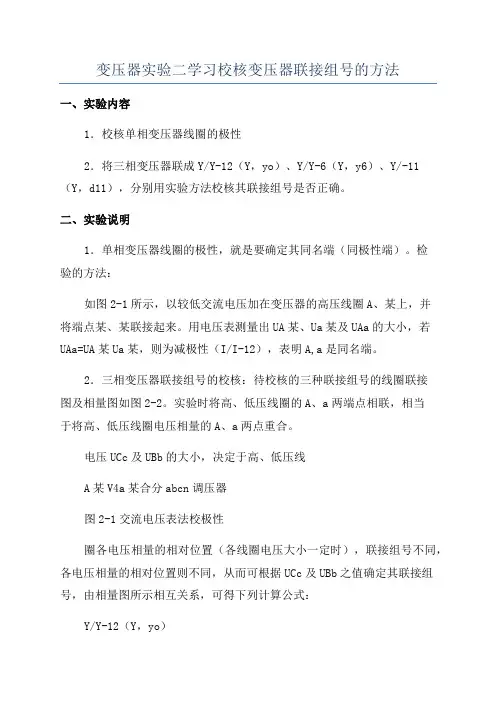

变压器实验二学习校核变压器联接组号的方法一、实验内容1．校核单相变压器线圈的极性2．将三相变压器联成Y/Y-12（Y，yo）、Y/Y-6（Y，y6）、Y/-11（Y，d11），分别用实验方法校核其联接组号是否正确。

二、实验说明1．单相变压器线圈的极性，就是要确定其同名端（同极性端）。

检验的方法：如图2-1所示，以较低交流电压加在变压器的高压线圈A、某上，并将端点某、某联接起来。

用电压表测量出UA某、Ua某及UAa的大小，若UAa=UA某Ua某，则为减极性（I/I-12），表明A,a是同名端。

2．三相变压器联接组号的校核：待校核的三种联接组号的线圈联接图及相量图如图2-2。

实验时将高、低压线圈的A、a两端点相联，相当于将高、低压线圈电压相量的A、a两点重合。

电压UCc及UBb的大小，决定于高、低压线A某V4a某合分abcn调压器图2-1交流电压表法校极性圈各电压相量的相对位置（各线圈电压大小一定时），联接组号不同，各电压相量的相对位置则不同，从而可根据UCc及UBb之值确定其联接组号，由相量图所示相互关系，可得下列计算公式：Y/Y-12（Y，yo）UBbUCcUab(K1)2UUCbUUBcUUab1KK(K1)Y/Y-6（Y，y6）BbCcabUCbUBcUab1KK23KK2Y/-11（Y，d11）UUBbUUCcUBcU2ab1Cbab1K合分合分合分调压器调压器调压器A某B某C某A某B某C某A某B某C某某YZ某YZ某YZa某b某c某a某某y某z某某b某c某某yzabc某yzBBBbbCAaccaACAacCb图2-2测定三相变压器连接组号的接线图（交流电压表法）其中KUUABab，此处的K不是变比，而是高、低压线圈对应线电压之比。

显然，线圈接法不同，其K值是不同的。

校核联接组号时，先在高压线圈加一定大小（50V左右）的交流电压，测出UAB和Uab，算出K值，再计算UBb和UCc，与测量值相比较，如相等，即证明线圈联接正确。

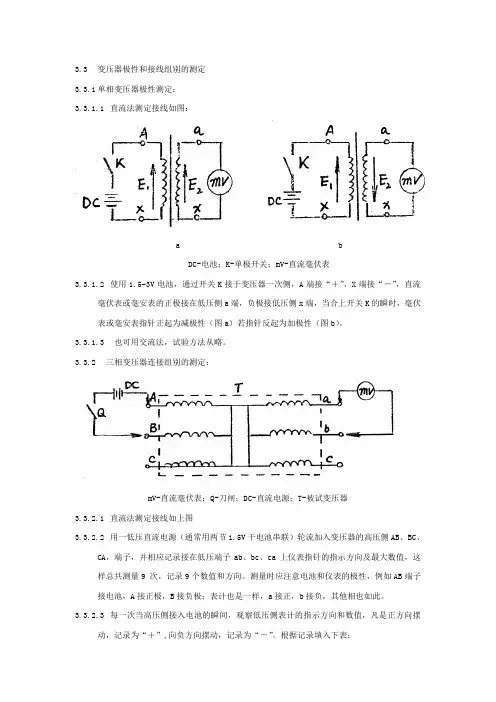

3.3变压器极性和接线组别的测定3.3.1单相变压器极性测定：3.3.1.1直流法测定接线如图：a bDC-电池；K-单极开关；mV-直流毫伏表3.3.1.2使用1.5~3V电池，通过开关K接于变压器一次侧，A端接“＋”，X端接“－”，直流毫伏表或毫安表的正极接在低压侧a端，负极接低压侧x端，当合上开关K的瞬时，毫伏表或毫安表指针正起为减极性（图a）若指针反起为加极性（图b）。

3.3.1.3也可用交流法，试验方法从略。

3.3.2三相变压器连接组别的测定：mV-直流毫伏表；Q-刀闸；DC-直流电源；T-被试变压器3.3.2.1直流法测定接线如上图3.3.2.2用一低压直流电源（通常用两节1.5V干电池串联）轮流加入变压器的高压侧AB、BC、CA，端子，并相应记录接在低压端子ab、bc、ca上仪表指针的指示方向及最大数值，这样总共测量9 次，记录9个数值和方向。

测量时应注意电池和仪表的极性，例如AB端子接电池，A接正极，B接负极；表计也是一样，a接正，b接负，其他相也如此。

3.3.2.3每一次当高压侧接入电池的瞬间，观察低压侧表计的指示方向和数值，凡是正方向摆动，记录为“＋”,向负方向摆动，记录为“－”。

根据记录填入下表：3.3.2.4将实测结果与标准接线组别对照，便可确定变压器的接线组别。

3.3.2.5在测量变压比较大的变压器时，应加较高的电压（如6V），并用小量程表计，以便仪表有明显的指示（一般占表盘刻度1/3为宜）最好能采用中间指零的仪表。

3.3.2.6操作时要先接通测量回路，然后再接通电源回路，读完数后，要先断开电源回路，然后再断开测量回路表计。

(用直流判断变压器接线组别)3.3.2.7也可用交流双电压表法和相位表法，试验方法从略。

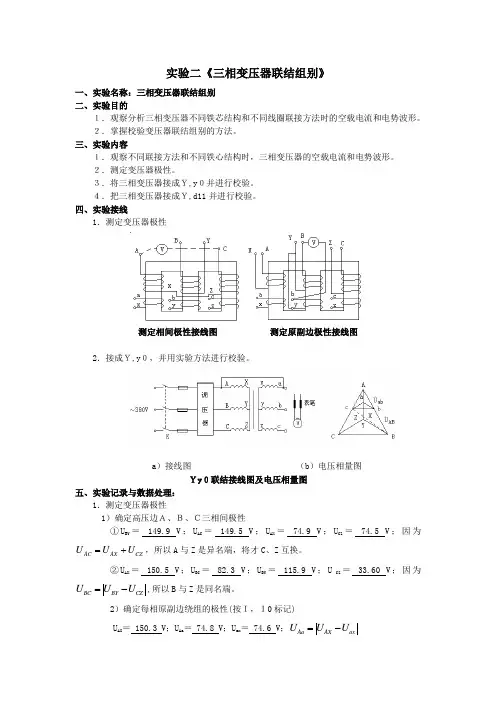

实验二《三相变压器联结组别》一、实验名称：三相变压器联结组别二、实验目的１．观察分析三相变压器不同铁芯结构和不同线圈联接方法时的空载电流和电势波形。

２．掌握校验变压器联结组别的方法。

三、实验内容１．观察不同联接方法和不同铁心结构时，三相变压器的空载电流和电势波形。

２．测定变压器极性。

３．将三相变压器接成Ｙ,y ０并进行校验。

４．把三相变压器接成Ｙ,d11并进行校验。

四、实验接线1．测定变压器极性测定相间极性接线图 测定原副边极性接线图2．接成Ｙ,y ０，并用实验方法进行校验。

a ）接线图 （b ）电压相量图Ｙy ０联结接线图及电压相量图五、实验记录与数据处理：1．测定变压器极性1）确定高压边Ａ、Ｂ、Ｃ三相间极性①U BY ＝ 149.9 V ；U AC ＝ 149.5 V ；U AX ＝ 74.9 V ；U CZ ＝ 74.5 V ；因为AC AX CZ U U U =+，所以A 与Z 是异名端，将才C 、Z 互换。

②U AX ＝ 150.5 V ；U BC ＝ 82.3 V ；U BY ＝ 115.9 V ；U CZ ＝ 33.60 V ；因为B C B Y C ZU U U =-,所以B 与Z 是同名端。

2）确定每相原副边绕组的极性(按Ｉ，Ｉ0标记)U AX ＝ 150.3 V ；U Aa ＝ 74.8 V ；U ax ＝ 74.6 V ；Aa AX ax U U U =-U BY ＝ 150.2 V ；U Bb ＝ 224.2 V ；U by ＝ 74.6 V ；Bb BY by U U U =+U CZ ＝ 149.8 V ；U Cz ＝ 75.2 V ；U cz ＝ 75.2 V ；Cc CZ cz U U U =-Y 与b 相反，互换。

按测定结果标记变压器各出线端。

AB Z(C)X Y C(Z)ay(b)C x b(y)z2．接成Ｙ,y ０，并用实验方法进行校验。

202.2 2.017964100.2BC AB ab bc U U K U U ===≈；Bb U ＝ 100.2 V ；Cc U ＝ 102.2 V ；Bc U ＝ 172.6 V 按相量图计算值：ab Cc Bb U K U U )1(-==＝ 102 Vab Bc U K K U ⨯+-=12＝ 175.1 V经检验所接Ｙ,y ０联结组正确。

变比电桥 利用变比电桥能很方便地测出被试变压 器的
电压比。在被试变压器原边（高压侧）加电压U1 则在变压器的副边感算得到变比K 。
U 1 R1 R2 R1 K 1 U2 R2 R2
国产变比电桥有 QJ-35型（指针式），测量 变比范围为1.02～111.2， 准确度±0.2%。
全自动变比测试仪
二 变压器的极性试验
极性试验的意义 电力变压器线圈的一次侧和二次侧之间存在 着极性关系，若有几个线圈或几个变压器进行 组合，当几个绕组互相连接组合时，无论结成 串联还是并联，都必须知道极性才能正确地进 行。对于两线圈的变压器来说，若在任意瞬间 在其内感应的电势都具有同方向，则称它为同 极性或减极性，否则为加极性。
U1 E1 4.44 fW1 m 108 W1 K 8 U 2 E2 4.44 fW2 m 10 W2
电压比就等于匝数比。
测量方法 电压比的测量方法一般有双电压表法和变 比电桥法。 用双电压表测量变比 三相变压器的电压比可以用三相或单相电 源测量。用单相电源测量时使用的表计少，比 用三相电源更容易发现故障相。
二、试验方法 确定变压器绕组接线组别的试验方法常用的有直流法和 双电压表法（交流法）两种，另外还可以使用各种测量仪器 。其中采用直流试验方法如下： 用电池（ 1.5 ～ 3.0V）轮流加入变压器的高压侧 AB、BC 、AC 端子，并用万用表记录在低压端子 ab、bc、ac 上表头的 指针指示方向。如图接法，如指针正起，记为“+”；负起记 为“-”。
输变电设备状态检修试验规程 绕组各分接位置电压比 初值差不超过±0.5%（额定分接位置）；±1.0%（其 它） （警示值）
对核心部件或主体进行解体性检修之后，或 怀疑绕组存在缺陷时，进行本项目。结果应与铭牌 标识一致。

测量变压器变比、极性和联接组别变压器变比指空载运行时一次绕组和二次绕组的线电压之比。

一、二次侧接线相同，变比等于匝数比， 11221212124.44 4.44E fN E fN U U E E N N =Φ=Φ≈=（如下图）；一次侧为三角形接线，二次侧为星形接线的三相变压器电压比为12K N ；一次侧为星形接线，二次侧为星形接线的三相变压器电压比2K N =。

AX试验目的：测变比、联接组别和设计值是否相符（验证项目），是否和厂家铭牌相符（变比，一档最大，二档次之，三档最小）；检查分接开关接线是否良好，确定分接开关指示位置与实际位置相符；判断单相变压器两个（几个）绕组感应电动势相位是否正确；综合判断变压器是否可以并列运行。

交接时，大修后，诊断试验需要测量变压器变比、极性和联接组别。

诊断试验中，可以和直流电阻相互验证。

测试方法：①双电压表法 ②变比电桥法 ③变比测试仪1． 双电压表法（如上右图），同时读取一次、二次绕组两端电压，12K N N =。

缺点：电压不稳定，读数不准确；波动时两表要同时读数，误差大。

当单相电源施加在A 、B 绕组之上（下图），一次侧、二次侧电压表读数分别为1U 、2U ，则一次绕组的相电压1/2U ，一1/2，二次绕组线电压为2U ，所以变比12/2K U 。

ABC2. 变比电桥法通过调节1R ，使a ，b 两点电位相同，则变比1212212()1K U U R R R R R ==+=+，电阻r 用于测量误差。

3. 变比测试仪变比误差：(K K )100%N N K K ∆=-⨯，公式中N K 为额定变比，不同分接头下，额定变比不同，比如额定变比100005%/400±，分接头二档时额定变比为25，分接头一档时，额定变比为26.5，分接头三档时，额定变比为23.5。

在额定档时，变比误差要求在0.5%±以内，其他档位变比误差要求在1%±以内；对于电压等级在35kV 以下，电压比小于3的变压器，额定档时变比误差要求在1%±以内，其他档位时，变比误差应在变压器阻抗电压值（%）的1/10（与书上22页内容有不同）以内，但不得超过1%±。

变压器的变比、极性及接线组别试验一、试验目的变压器的绕组间存在着极性、变比关系，当需要几个绕组互相连接时，必须知道极性才能正确地进行连接。

而变压器变比、接线组别是并列运行的重要条件之一，若参加并列运行的变压器变比、接线组别不一致，将出现不能允许的环流。

因此，变压器在出厂试验时，检查变压器变比、极性、接线组别的目的在于检验绕组匝数、引线及分接引线的连接、分接开关位置及各出线端子标志的正确性。

对于安装后的变压器，主要是检查分接开关位置及各出线端子标志与变压器铭牌相比是否正确，而当变压器发生故障后，检查变压器是否存在匝间短路等。

二、试验仪器、设备的选择根据对变压器变比、极性、接线组别试验的要求，测试仪器、仪表应能满足测量接线方式、测试电压、测试准确度等，因此需对测试仪器的主要参数进行选择。

（1）仪表的准确度不应低于0.5级。

（2）电压表的引线截面市1.5mm2。

（3）对自动测试仪要求有高精度和高输入阻抗。

这样仪器在错误工作状态下能显示错误信息，数据的稳定性和抗干扰性能良好，一次、二次信号同步采样。

三、危险点分析及控制措施1.防止高处坠落使用变压器专用爬梯上下，在变压器上作业应系好安全带。

对220kV及以上变压器，需解开高压套管引线时，宜使用高处作业车，严禁徒手攀爬变压器高压套管。

2.防止高处落物伤人高处作业应使用工具袋，上下传递物件应用绳索拴牢传递，严禁抛掷。

3.防止工作人员触电在测试过程中，拉、合开关的瞬间，注意不要用手触及绕组的端头，以防触电。

严格执行操作顺序，在测量时要先接通测量回路，然后接通电源回路。

读完数后，要先断开电源回路，然后断开测量回路，以避免反向感应电动势伤及试验人员，损坏测试仪器。

四、试验前的准备工作1.了解被试设备现场情况及试验条件查勘现场，查阅相关技术资料，包括该设备出厂试验数据、历年试验数据及相关规程等，掌握该设备运行及缺陷情况。

2.试验仪器、设备准备选择合适的被试变压器测试仪、测试线（夹）、温（湿）度计、接地线、放电棒、万用表、电源线（带剩余电流动作保护器）、电压表、极性表、电池、隔离开关、二次连接线、安全带、安全帽、电工常用工具、试验临时安全遮栏、标示牌等，并查阅试验仪器、设备及绝缘工器具的检定证书有效期、相关技术资料、相关规程等。

总结词：通过测量两个线圈末端的极性，可以确定三角形连接变压器的极性。
曲折形（Z）连接的变压器极性判断
曲折形连接的变压器，其三个线圈按照一定的规律相互连接。极性判断时，需要 先确定曲折形连接的具体规律，然后根据规律判断每个线圈的极性。通常需要结 合变压器的铭牌、接线图等信息进行判断。
总结词：曲折形连接变压器的极性判断需要综合考虑多种因素，包括线圈的接线 规律、铭牌信息等。
极性及连接组别的选择还影响到无功补偿装置的补偿精度和响应速度，对 于电力系统的稳定性和经济性具有重要意义。
04
CATALOGUE
三相变压器极性及连接组别的测试方法
直流法测试三相变压器极性及连接组别
总结词
通过测量一次侧和二次侧的直流电阻来判定极性和连接组别。
详细描述
在三相变压器的一次侧和二次侧分别接入直流电源，测量各相的直流电阻值， 根据电阻值的大小和相位关系，可以判断出变压器的极性和连接组别。
3. 低压侧三个相绕组的末端连接 在一起形成中性点，但该中性点 不接地。
YNyn0d1连接组别
详细描述
1. 高压侧三个相绕组的首端分别 接到三相电源的A、B、C相上， 而它们的末端连接在一起称为中 性点，并接地。
2. 低压侧三个相绕组的首端分别 与高压侧相绕组的末端连接，形 成三角形接法。
总结词：中性点接地，高压侧三 角形接法，低压侧星形接法，低 压侧中性点不接地。
VS
详细描述
使用专用的变压器极性及连接组别测试仪 器，按照仪器操作说明进行测量，可以快 速准确地判断出变压器的极性和连接组别 。测试结果可以通过器自带的显示屏或 电脑软件进行查看和分析。
05
CATALOGUE
三相变压器极性及连接组别的维护与保养

实验题目类型：设计型《电机与拖动》实验报告实验题目名称：三相变压器绕组极性的判断实验实验室名称：电机及自动控制实验组号：指导教师：报告人：学号：实验地点：实验时间：指导教师评阅意见与成绩评定一、实验目的熟悉三相变压器绕组极性的鉴别方法。

掌握三相变压器的结构以及绕组的连接。

提交实验成果。

二、实验仪器和设备三、实验内容实验步骤：1)实验设备的选用，检查设备完好情况。

2)经教师审阅后方可进行。

3)按照准备的实验内容，实验步骤进行实验。

4)若在实验中发现问题，及时分析问题排查后进行实验。

变压器绕组极性的判断1.三相变压器有六个绕组，共有12个接线端，假定，三个原方（高压）绕组分别标以U1，U2；V1，V2；W1，W2三个副方（低压）绕组分别标为u1，u2；v1，v2；w1，w2。

可依据下面的两种方法进行判断。

单相变压器的高、低压绕组（原、副绕组）与一个共同的主磁通交链，当主磁通交变时，两个绕组内的感应电势便具有一定的极性关系，即在某一瞬间，当一个绕组的某一端头为正（高电位）时，另一绕组的某一个端头也相应为正。

这两个对应的端头叫做同极性端（又叫同名端），并标以符号“·”、“+”或“*”等。

变压器绕组的极性取决于绕组的绕向，一般可以根据电流产生磁通的右手法则来判定。

2.变压器出线套管旁常用字母来表示绕组的首、尾端，例如单相变压器高压绕组的首、末端用A、X表示，低压绕组的首、末端用a、x表示，这些字母称为变压器绕组的标志。

标志的方法有两种：一种是将高、低压绕组的同极性端都标有首端，此时两边电势的相位相同，称为减极性；另一种是将高、低压绕组的不同极性端标有首端，此时两边电势相位相反，称为加极性。

我国国家标准规定应生产减极性电力变压器。

3.如果改变变压器一边绕组的绕向或标志，则可改变变压器的极性关系，使减极性的变压器变为加极性的变压器，或者使加极性的变压器变为减极性的变压器。

如果同时改变两边绕组的绕向或标志，则变压器的极性关系不变。

北京XX大学实验报告课程（项目）名称:三相变压器极性及联结组的测定学院：专业：班级：学号：*名：*绩：2013年 12月 10 日三相变压器极性及联结组的测定一、实验目的1、熟悉三相变压器的联接方法和极性检查法。

2、掌握确定三相变压器联结组标号的方法。

二、实验项目1、三相变压器的极性测定。

2、连接并确定三相变压器联结组标号。

三、实验设备仪器实验设备仪器可据实验要求及具体内容进行选择，本实验主要仪器设备名称及规格数量可参照选用如下：三相变压器 SG-4/0.38 4KVA 380/220V 1台接触调压器 TSGC2型 9KVA 0-430V 12A 1台万用表 MF-47 1个导线若干四、实验内容1、测定三相变压器的极性（1）确定三相变压器的高、低压绕组用万用表电阻挡测量12个出线端通断情况及阻值的大小，并记录于表2-1。

（2）验证高、低压绕组的对应关系（即找中心柱及同柱关系）找中心柱：AX（U1、U2）相施加50%UN ，(注意：按相电压考虑UNφ=220V)测量各相电压并记录于表2-2。

同柱关系：确定哪两个绕组属于绕在同一铁心柱上的同相绕组，与AX相同柱的绕组感应电势为最大。

想一想，为什么？（3）验证高压绕组相间极性（首末端）按实验图2-1接线，将Y、Z（V2、W2）两点用导线相连，步骤如下：①AX相施加50%UN （注意：按相电压考虑 UNφ=220V）。

②测量UBY 、UCZ、UBC，并记录于表2-3。

③若满足UBC =UBY-UCZ则BC为同名端。

④同理，施压于BY端，判别式满足相减关系，AC为同名端。

表2-3 高压绕组相间极性测试单位：V U AX U BY U CZ U BCU BY-U CZ=53.5 109 81.3 27.7 53.7U BY U AX U CZ U ACU AX-U CZ =0.7 109.3 55.0 54.3 1.7（4）测定一次、二次（原、副边）绕组极性（同名端）①一次、二次绕组极性测定线路，按实验图2-2接线；②调TT输出为50%UN （ UN=380V）；注意：TT的使用左端—输入、右端—输出或下端—输入、上端—输出；③接线牢固、安全可靠；注意实验设备的布局；④测如下数据，并记录于表2-4；⑤用相应的判别式，计算并判断低压绕组各相首末端。

广西大学行健文理学院
3
电 机 学 实 验
三、实验设备及仪器
1.电机教学实验台主控制屏； 2.万用表； 3.三相变压器
四、实验项目
1. 极性判断实验 ； 2. Y，y0 联结组校核实验; 3. Y，d11 联结组校核实验 4. Y，y6 联结组设计实验
广西大学行健文理学院
4
电 机 学 实 验
五、 实验方法
广西大学行健文理学院
12
电 机 学 实 验
实验步骤
如果测量结果符合上式，说明该联结组为Y，d11 ，若 不相符，请断电后改接线路，直到正确为止。
4. Y，y6 联结组设计实验 自己设计Y，y6 联结组实验接线电路，并通过 实验证明自己设计的正确性。
广西大学行健文理学院
13
电 机 学 实 验
七、实验报告
广西大学行健文理学院
15
电 机 学 实 验
实
验
2
结
束
返回主页
上一实验
下一实验
广西大学行健文理学院
说明 W1 、 w2 为一组异极性端； W2 、 w1为另一组异极性端。 ☆ U、V 相绕组的同极性端与异极性的判断，可以参照 以上方法。
广西大学行健文理学院
8
电 机 学 实 验
2. Y，y0 联结组校核实验
☆ 按图 2-3 接好电路：
主控制屏
三相交流 电源输出
U
V
W
V1
U1 +
*
*— *
UUV
U2
1．将联结组校核实验的测量数据及校核公式的 计算结果列表比较。
（数据表自行设计）
2．画出Y，y6 联结组的实验电路，推导出校核公式，

变压器的变比极性及接线组别试验分析变压器的变比极性试验是为了确定变压器的绕组的起点和终点，以及
判断变压器的变比是升压变比还是降压变比。

变压器的接线组别试验是为
了确定低压绕组和高压绕组的绝缘等级是否相符，以及确认变压器的接线
组别是否正确。

变压器的变比极性试验需要使用三相交流电源来激励变压器。

试验时，首先需要将三相交流电源接入变压器的低压绕组，然后记录电压的相位差（通常为0度、120度或240度）。

然后将电源接入变压器的高压绕组，
再次记录相位差。

根据记录的相位差来判断变压器的变比极性。

当两次记录的相位差相同（例如都为0度）时，说明变压器的变比是
升压变比；当两次记录的相位差相反（例如一次为0度，一次为180度）时，说明变压器的变比是降压变比。

变压器的接线组别试验用于确定低压绕组和高压绕组的绝缘等级是否
相符。

试验时，使用特定电压值的直流电压来激励变压器绕组。

然后观察
记录变压器绕组的绝缘电流和电压。

根据国际电工委员会（IEC）的标准，变压器的绝缘电流和电压分别按照字母顺序分组，其中每组还划分为字母
A和字母B的两个亚组。

根据试验结果，如果变压器的绝缘电流和电压符合相应的标准，说明
变压器的接线组别正确。

如果不符合标准，需要重新检查变压器的接线，
并进行必要的调整。

综上所述，变压器的变比极性试验和接线组别试验对于确保变压器的
正常运行非常重要。

通过这两个试验可以判断变压器的变比极性和接线组
别是否正确，从而保证变压器的工作性能和安全可靠性。

三相变压器极性及连接和组别的测定实验心得
三相变压器极性及连接和组别的测定实验是电气工程中的重要实践项目。

通过该实验，可以了解三相变压器的基本原理和正确连接方式，并能正确判断极性和组别。

以下是一些心得体会：
1. 实验前要做好充分的准备工作，包括理解实验原理和流程，熟悉所使用的设备和仪器，查阅相关资料，了解实验操作的具体步骤。

2. 在实验过程中，要严格按照实验要求进行操作，确保电源和设备的正常工作状态，并保证实验环境的安全性。

3. 在进行极性及连接的测定时，应注意仪器的接线端子的标识，正确连接各个相位的绕组。

4. 测量时要仔细观察仪器的示值，认真记录各个相位的测量值，以便后续分析和判断。

5. 判断极性时，可以利用右手定则或左手定则进行判断，根据实验测量的结果进行验证。

6. 判断组别时，要根据测量的相位差值和连接方式进行判断，例如Y连接和Δ连接的相位差有一定规律，可以根据这个规律来确定组别。

7. 实验完毕后，要及时整理实验数据，撰写实验报告，总结实验过程中的经验和问题，并提出改进意见。

总而言之，三相变压器极性及连接和组别的测定实验需要认真细致地进行操作，注意安全，严格按照实验要求进行，不仅能够加深对三相变压器原理的理解，还能提高实验操作能力和问题解决能力。

变压器的变比极性及接线组别试验总结
1.变比试验
变比试验是为了验证变压器的额定变比是否符合设计要求，同时检验变压器的一次和二次绕组是否有短路、开路等缺陷。

试验方法：将高压绕组接到变压器的一次侧，低压绕组接到二次侧。

然后测量高压绕组和低压绕组的绕组电压，计算出实际的变比值。

然后比较实际变比值与额定变比值，以确定是否符合设计要求。

2.极性试验
极性试验是为了确认变压器的一次和二次绕组的绕组方向是否正确，以保证在实际运用中变压器的绕组相位关系正确。

试验方法：将高压绕组和低压绕组分别接通一个交流电压源，然后测量高压绕组和低压绕组的电压波形。

根据实测电压波形判断绕组的相位关系，确保符合设计要求。

3.接线组别试验
接线组别试验是为了确认变压器的绕组的接线正确，以保证在实际运用中变压器能按要求正常工作。

试验方法：根据变压器设计图纸和说明书，将各个绕组按设计要求接线。

然后进行电阻测量和绝缘电阻测量等试验，检查各个绕组之间的连线是否正确，绝缘是否良好。

在进行以上试验时需要注意以下几点：
1.试验前需要检查试验设备和仪器的正常运行状态，确保试验结果的准确性。

2.试验时要做好安全措施，防止触电和其他事故。

3.在变比试验过程中，需要检查变压器的额定电压和额定电流是否符合要求，确保试验的安全进行。

4.试验结束后，需要对试验结果进行分析和记录，并及时处理试验中发现的问题。

总之，变压器的变比、极性及接线组别试验是对变压器进行全面检验和性能验证的重要环节。

只有通过这些试验，才能确保变压器的工作性能符合设计要求，确保变压器的安全可靠运行。
