变压器的变比、极性及接线组别试验总结

变压器的检修和试验运行中的变压器由于受到电磁振动、机械磨损、化学作用、大气腐蚀、电腐蚀等，会使变压器的健康状况逐渐变坏。

这时从技术标准来衡量，已在一定程度上影响了变压器安全、可靠地运行。

因此，变压器经过长期运行后必须进行检修，将不符合指标的部件更换或修复，使变压器恢复到原来的健康水平。

（一）变压器大修1.变压器大修的周期（1）主变压器在投入运行应进行大修吊芯检查，以后每隔5—10年吊芯检修一次，变压器运行中发生故障，或在预防性试验中发现问题，也应进行吊芯检修。

（2）配电变压器如一直在正常负荷下运行，可考虑每10年大修一次。

（3）有载调压变压器的分接开关部分，当达到制造厂规定的操作次数后，应将切换开关取出检修。

（4）安装在淫秽区的变压器，应根据日常积累的运行经验、试验数据及技术数据确定检修期限。

2.变压器大修的步骤和项目（1）大修前的准备：在运行记录中摘录出已暴露出来的缺陷，并到现场进行核对，制定出消除缺陷的对策；如要消除重大缺陷，需要特殊的检修工艺才能解决，则应制定专门的技术安全措施和组织措施。

对检修中需用的设备、材料和工具应预先列出清单，并到检修现场检查用具是否齐全。

（2）放油，打开变压器顶盖，吊出器身、检查线圈和铁芯。

（3）检修铁芯、线圈、分接开关和引出线。

（4）检修顶盖、油枕、防爆管、散热器、油截门、吸湿器和套管等。

（5）检修冷却装置和油再生装置。

（6）清扫壳体，必要时从新油漆。

（7）检修控制测量仪表、信号和保护装置。

（8）滤油或换油。

（9）必要时干燥绝缘。

（10）装置变压器。

（11）按试验规程规定的项目进行测量和试验。

（12）试验合格后将变压器从新投入运行。

3.变压器大修项目的要求（1）为防止器身吊出后，因暴露在空气中的时间过长而使绕组受潮，应避免在阴雨天吊芯。

同时，吊出的芯子暴露在空气中的时间不应超过如下规定：干燥空气（相对湿度≯65%）16h；潮湿空气（相对湿度≯75%）12h。

吊芯前应当测量周围环境温度和变压器油温，当芯子温度高于环境温度10°C左右，方可进行吊芯。

实验题目类型：设计型《电机与拖动》实验报告实验题目名称：三相变压器绕组极性的判断实验实验室名称：电机及自动控制实验组号：指导教师：报告人：学号：实验地点：实验时间：指导教师评阅意见与成绩评定一、实验目的熟悉三相变压器绕组极性的鉴别方法。

掌握三相变压器的结构以及绕组的连接。

提交实验成果。

二、实验仪器和设备三、实验内容实验步骤：1)实验设备的选用，检查设备完好情况。

2)经教师审阅后方可进行。

3)按照准备的实验内容，实验步骤进行实验。

4)若在实验中发现问题，及时分析问题排查后进行实验。

变压器绕组极性的判断1.三相变压器有六个绕组，共有12个接线端，假定，三个原方（高压）绕组分别标以U1，U2；V1，V2；W1，W2三个副方（低压）绕组分别标为u1，u2；v1，v2；w1，w2。

可依据下面的两种方法进行判断。

单相变压器的高、低压绕组（原、副绕组）与一个共同的主磁通交链，当主磁通交变时，两个绕组内的感应电势便具有一定的极性关系，即在某一瞬间，当一个绕组的某一端头为正（高电位）时，另一绕组的某一个端头也相应为正。

这两个对应的端头叫做同极性端（又叫同名端），并标以符号“·”、“+”或“*”等。

变压器绕组的极性取决于绕组的绕向，一般可以根据电流产生磁通的右手法则来判定。

2.变压器出线套管旁常用字母来表示绕组的首、尾端，例如单相变压器高压绕组的首、末端用A、X表示，低压绕组的首、末端用a、x表示，这些字母称为变压器绕组的标志。

标志的方法有两种：一种是将高、低压绕组的同极性端都标有首端，此时两边电势的相位相同，称为减极性；另一种是将高、低压绕组的不同极性端标有首端，此时两边电势相位相反，称为加极性。

我国国家标准规定应生产减极性电力变压器。

3.如果改变变压器一边绕组的绕向或标志，则可改变变压器的极性关系，使减极性的变压器变为加极性的变压器，或者使加极性的变压器变为减极性的变压器。

如果同时改变两边绕组的绕向或标志，则变压器的极性关系不变。

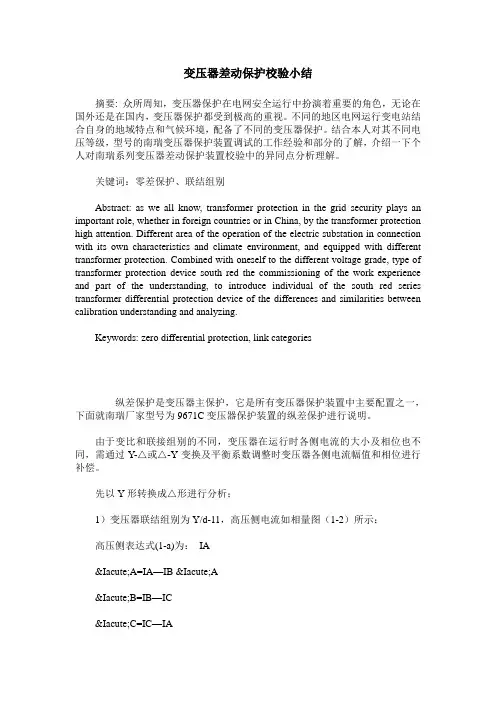

变压器差动保护校验小结摘要: 众所周知，变压器保护在电网安全运行中扮演着重要的角色，无论在国外还是在国内，变压器保护都受到极高的重视。

不同的地区电网运行变电站结合自身的地域特点和气候环境，配备了不同的变压器保护。

结合本人对其不同电压等级，型号的南瑞变压器保护装置调试的工作经验和部分的了解，介绍一下个人对南瑞系列变压器差动保护装置校验中的异同点分析理解。

关键词：零差保护、联结组别Abstract: as we all know, transformer protection in the grid security plays an important role, whether in foreign countries or in China, by the transformer protection high attention. Different area of the operation of the electric substation in connection with its own characteristics and climate environment, and equipped with different transformer protection. Combined with oneself to the different voltage grade, type of transformer protection device south red the commissioning of the work experience and part of the understanding, to introduce individual of the south red series transformer differential protection device of the differences and similarities between calibration understanding and analyzing.Keywords: zero differential protection, link categories纵差保护是变压器主保护，它是所有变压器保护装置中主要配置之一，下面就南瑞厂家型号为9671C变压器保护装置的纵差保护进行说明。

摘要变压器变压比是变压器一次绕组与二层绕组之间的电压比。

是为了检测变压器每次绕组的匝数是否符合设计要求。

测量变压器的变压比，是变压器交接、大修后必须进行的试验，在变电所投入使用时，变压器是保证变电所所用电与馈出电的电压稳定的重要设备，具体到变压器时，是变压器变压比起作用，通过试验可以验证变压器的电压变换是否正确，还可以检查各线圈的匝数比与设计是否相符、各分接引线是否连接正确，及变压器匝数是否短路等，变压器能否投入运行，也要根据试验结果进行判断。

本论文主要是通过变压器变压比自动测试仪对树脂绝缘干式整流变压器的变压比进行测试，通过测试结果判断该变压器变压比是否合格。

关键字：变压器，变压比，变压器变压比自动测试仪IAbstractTransformer transformer ratio is the voltage transformer primary and secondary windings between the voltage ratio. In order to detect whether the number of turns of each winding of the transformer meets the design requirements.V oltage ratio measurement of transformer, transformer overhaul test must be carried out after the handover, the substation put into use, is to ensure that the transformer substation auxiliary power feeder and important electrical equipment of voltage stability, specific to the transformer, the transformer is compared, through the test can verify voltage transformer is correct, you can also check the coil number ratio and design are consistent with the tap lead is properly connected, and the transformer turns is short circuit, the transformer can put into operation, should be judged according to the test results.This paper is mainly through the transformer transformer ratio automatic test instrument for resin insulation dry rectifier transformer transformer ratio of the test, through the test results to determine whether the transformer transformer ratio is qualified.Keyword:Transformer, transformerratio,transformertransformerratio automatic test instrument目录摘要 (I)Abstract ...................................................................................................................................... I I 目录.. (III)1绪论 (1)2试验概况 (1)2.1测试背景 (1)2.2参照标准 (1)2.3试验目的 (1)2.4试验对象与工具 (1)3变压器参数 (2)3.1变压器参数 (2)3.2变压器变比 (2)3.3变压器接线原理图 (2)4变压器变压比自动测试仪参数 (4)5变压比测试 (5)5.1测试步骤 (5)5.2注意事项 (7)6变压比测试结果 (7)结论 (9)参考文献 (10)1绪论随着电力工业的发展，电力产品的质量要求也在不断提高。

变压器的组别测试方法及检查准备工作要求变压器如何做好保养变压器的组别测试方法及检查准备工作要求变压器的组别测试方法方法一：双电压表法做法：将电源接入变压器，通过测一，二次电压来判定变压器的组别，现在一些智能仪器电压比，接线组别一起测出要求：将电源接入变压器，通过测一，二次电压来判定变压器的组别，现在一些智能仪器电压比，接线组别一起测出。

要求：它要就三相电压基本上是平衡的，不平衡度不应超过2%，否则测量误差太大甚至造成无法判定的连接组别。

方法二：直流法一般现场不进行试验，经大修后变压器可接受此方法进行。

方法三：多功能的变压器变比，组别，极性自动数字式电桥。

变压器吊芯检查试验准备工作：首先要对气候和环境进行考虑和布置。

对人力进行布置。

对机具，材料进行布置。

有完善可行的方案，工序的布置和实在实施措施。

吊芯检查工作是在吊芯过程中进行的，如若准备不充分将会延长吊芯的时间，器身长时间暴露在空气中，将不利于吊芯工作器身检查的紧要项目。

对全部的螺栓进行检查，螺栓的紧固情况检查一遍，并再次紧固一遍，不应有松动，并应有防松措施。

对穿芯螺栓的检查，查夹紧铁芯的穿钉螺栓是否松动，并测量全部穿芯螺栓对铁芯的绝缘电阻。

对铁芯的检查，铁芯不应有变形和松动，检查铁芯的片间绝缘，铁芯自身绝缘应良好，拆开接地线后对地绝缘应良好，拆开屏蔽接地引线，检查屏蔽对地绝缘良好，检查铁芯的接地情况，铁芯只允许显现多点的接地情况。

对绕组检查，绕组的绝缘层完整无损，无变形。

引出线无破损，绝缘无损伤，引出线绑扎固定坚固，安全距离符合规定，暴露部分无尖角毛刺，引出线与套管连接牢靠，绕组到分接开关的接线，分接开关到套管的接线正确。

变压器是配电网中常见的电力设备之一，在基层管理工作中，也是接触较多的电力设备。

作为一名基层管理人员，变压器正常运行与否不仅关系到电网安全，还会影响电力企业在用户心中的形象。

下面我就谈谈我所在变压器维护保养方面的阅历。

1、加强日常巡察、维护和定期测试我所依照台区管理人员分工范围，除了定期开展巡察工作外，还要求管理人员加强日常巡察，定人定责。

变压器变比试验1 试验目的检查各绕组的匝数、引线装配、分接开关指示位置是否符合要求；提供变压器能否与其他变压器并列运行的依据。

2 试验对象变压器的一、二次侧绕组。

3 知识要点变压器的电压比（简称变比），是变压器空载时高压绕组电压U1与低压绕组电压U2的比值，即变比k= U1/ U2。

变压器的变比试验是验证变压器能否达到规定的电压变换效果，变比是否符合变压器技术条件或铭牌所规定的数值的一项试验。

四、试验器材BBC6638变比测试仪1套；包括变比测试仪专用导线若干、放电棒等。

4 试验接线图面板示意图连接方法1．联线：关掉仪器的电源开关，按下面的方法接线。

单相变压器三相变压器仪器变压器仪器变压器A A A AB X B BC 不接 C Ca a a ab x b bc 不接 c c变压器的中性点不接仪器，不接大地。

接好仪器地线。

将电源线一端插进仪器面板上的电源插座，另一端与交流220V电源相联。

注意：切勿将变压器的高低压接反！5 试验步骤（1）将变比测试仪接地（先接接地端，后接仪器端）（2）将变比测试仪的ABC,abc通过专用导线和变压器的ABC,abc相连接。

（3）在变比测试仪上分别输入“变压器组别”，“总分接数”，“级差”和“额定变比”。

变比设为10000/400=25.000调压比设为：0.00%选择“开始数据测量”，按“确认”键后，显示接法和变比后,按确认键,即可测量。

测量结果：6 试验标准根据《电力设备预防性试验规程DL/T 596-1996》规定；试验周期：1）分接开关引线拆装后，2）更换绕组后，3）必要时。

要求：1）各相应接头的电压比与铭牌值相比，不应有显著差别，且符合规律，2）电压35kV以下，电压比小于3的变压器电压比允许偏差为±1%；其它所有变压器：额定分接电压比允许偏差±0.5%，其它分接的电压比应在变压器阻抗电压值（%）的1/10以内，但不得超过±1.7 综合分析方法及注意事项1.注意事项（1）变压器的相序为，面对高压侧从左往右依次是（中性点）、A、B、C相。

互感器极性和变比试验
变压器和互感器的一次、二次侧都是交流，所以并无绝对极性，但有相对极性。

测试互感器的极性很重要，因为极性判断错误会导致接线错误，进而使计量仪表指示错误，更为严重的使带有方向性的继电保护误动作。

测量变比可以检查互感器一次、二次关系的正确性，给继电保护正确动作、保护定值计算提供依据。

进行互感器的联结组别和极性试验时，检查出的联结组别和极性必须与铭牌标记及外壳上的端子符号相符。

例如：一台型号为LCWB-110的电流互感器，其铭牌数据如下：
一次额定电流为2×300/5A，额定电压为110KV。

二次标记：S1—S2，300/5；S1—S3，600/5.。

在交接试验中，连同二次引线在“端子箱”处测量变比、极性，当测试到4S1—4S2，变比120；4S1—4S3，变比60。

其极性为“加”与铭牌值相比较，不相符，而其余二次绕组都与铭牌值相符。

经检查发现，电流互感器的二次端子与“端子箱”所连接的二次引线，连接错误，将二次引线重新连接在“端子箱”处，再次进行测量4S1—4S2、4S1—4S3变比、极性均与铭牌值相符。

测试互感器的极性和变比的方法哟直流法、比较法和自动变比测试仪法。

目
前现场常用的是DCBC-S 全自动变比组别测试仪来测量。

测量变压器变比、极性和联接组别变压器变比指空载运行时一次绕组和二次绕组的线电压之比。

一、二次侧接线相同，变比等于匝数比， 11221212124.44 4.44E fN E fN U U E E N N =Φ=Φ≈=（如下图）；一次侧为三角形接线，二次侧为星形接线的三相变压器电压比为12K N ；一次侧为星形接线，二次侧为星形接线的三相变压器电压比2K N =。

AX试验目的：测变比、联接组别和设计值是否相符（验证项目），是否和厂家铭牌相符（变比，一档最大，二档次之，三档最小）；检查分接开关接线是否良好，确定分接开关指示位置与实际位置相符；判断单相变压器两个（几个）绕组感应电动势相位是否正确；综合判断变压器是否可以并列运行。

交接时，大修后，诊断试验需要测量变压器变比、极性和联接组别。

诊断试验中，可以和直流电阻相互验证。

测试方法：①双电压表法 ②变比电桥法 ③变比测试仪1． 双电压表法（如上右图），同时读取一次、二次绕组两端电压，12K N N =。

缺点：电压不稳定，读数不准确；波动时两表要同时读数，误差大。

当单相电源施加在A 、B 绕组之上（下图），一次侧、二次侧电压表读数分别为1U 、2U ，则一次绕组的相电压1/2U ，一1/2，二次绕组线电压为2U ，所以变比12/2K U 。

ABC2. 变比电桥法通过调节1R ，使a ，b 两点电位相同，则变比1212212()1K U U R R R R R ==+=+，电阻r 用于测量误差。

3. 变比测试仪变比误差：(K K )100%N N K K ∆=-⨯，公式中N K 为额定变比，不同分接头下，额定变比不同，比如额定变比100005%/400±，分接头二档时额定变比为25，分接头一档时，额定变比为26.5，分接头三档时，额定变比为23.5。

在额定档时，变比误差要求在0.5%±以内，其他档位变比误差要求在1%±以内；对于电压等级在35kV 以下，电压比小于3的变压器，额定档时变比误差要求在1%±以内，其他档位时，变比误差应在变压器阻抗电压值（%）的1/10（与书上22页内容有不同）以内，但不得超过1%±。

变压器变比试验标准变压器变比试验是变压器出厂检验的重要环节之一，也是保证变压器正常运行的关键测试项目。

变比试验的目的是检验变压器的变比是否符合设计要求，以及检测变压器的绕组是否存在短路或接错等故障。

本文将详细介绍变压器变比试验的标准和要求。

一、试验标准。

1. 变比试验应按照国家标准《变压器技术条件》GB6450-86的规定进行。

变比试验的电压、频率、试验仪器和试验方法均应符合该标准的要求。

2. 变比试验应在变压器的额定电压下进行。

对于特殊额定电压的变压器，应按照实际情况确定试验电压。

3. 在进行变比试验前，应对试验仪器进行校验和检定，确保试验仪器的准确性和可靠性。

4. 变比试验应在恒定的电压和频率下进行，试验过程中不得发生电压波动或频率变化。

5. 变比试验的结果应符合变压器技术条件中规定的变比偏差范围，否则应视为试验不合格。

二、试验方法。

1. 将试验仪器连接至变压器的高压侧和低压侧绕组，确保连接正确无误。

2. 调节试验仪器，使其输出额定电压和频率的交流电源。

3. 在试验过程中，记录高压侧和低压侧的电压值，并计算变压器的变比。

4. 对试验结果进行比对和分析，确定变比是否符合设计要求。

5. 若变比试验结果不合格，应及时排除故障，并重新进行试验，直至符合要求为止。

三、注意事项。

1. 在进行变比试验时，应严格按照试验标准和要求进行操作，确保试验的准确性和可靠性。

2. 在试验过程中，应注意安全防护措施，避免发生触电、短路等意外事故。

3. 变比试验结果应详细记录并归档，作为变压器出厂检验的重要依据。

4. 对于试验不合格的变压器，应及时通知生产厂家并采取相应的措施，确保变压器的质量和安全。

结语。

变压器变比试验是保证变压器质量和性能的重要环节，只有严格按照试验标准和要求进行试验，才能有效检测变压器的变比是否符合设计要求，确保变压器的正常运行和安全使用。

希望本文的介绍能够对变压器变比试验有所帮助，同时也希望各相关单位能够重视变比试验工作，确保变压器的质量和安全。

电力变压器的电压比、极性和组别试验一、变压器极性组别和电压比试验的目的和意义变压器线圈的一次侧和二次侧之间存在着极性关系，若有几个线圈或几个变压器进行组合，都需要知道其极性，才可以正确运用。

对于两线圈的变压器来说，若在任意瞬间在其内感应的电势都具有同方向，则称它为同极性或减极性，否则为加极性。

变压器联结组是变压器的重要参数之一，是变压器并联运行的重要条件，在很多情况下都需要进行测量。

在变压器空载运行的条件下，高压绕组的电压1U 和低压绕组的电压2U 之比称为变压器的变压比：21U U K（5－3） 电压比一般按线电压计算，它是变压器的一个重要的性能指标，测量变压器变压比的目的是：（1）保证绕组各个分接的电压比在技术允许的范围之内； （2）检查绕组匝数的正确性；（3）判定绕组各分接的引线和分接开关连接是否正确。

二、变压器极性组别和电压比试验方法1、直流法确定变压器的极性测量变压器绕组极性的方法有直流法和交流法，这里介绍简单适用的直流法：用一节干电池接在变压器的高压端子上，在变压器的二次侧接上一毫安表或微安表，实验时观察当电池开关合上时表针的摆动方向，即可确定极性。

++V CCBB E A AμAEK ++xaAX图5－8 用直流法测量极性 图5－9 用直流法确定接线组别如图5－8所示，将干电池的正极接在变压器一次侧A 端子上，负极接到X 上，电流表的正端接在二次侧a 端子上，负极接到x 上，当合上电源的瞬间，若电流表的指针向零刻度的右方摆动，而拉开的瞬间指针向左方摆动，说明变压器是减极性的。

若同样按照上面接线，但当电源合上或拉开的瞬间，电流表的指针的摆动方向与上面相反，则说明变压器是加极性的。

2、直流法确定变压器的组别直流法是最为简单适用的测量变压器绕组接线组别的方法，如图5－9所示是对一YY/接法的三绕组变压器用直流法确定组别的接线，对于其他形式的变压器接线相同。

用一低压直流电源如干电池加入变压器高压侧AB、BC、AC，轮流确定接在低压侧ab、bc、ac 上的电压表指针的偏转方向，从而可得到9个测量结果。

变压器的变比极性及接线组别试验总结
1.变比试验
变比试验是为了验证变压器的额定变比是否符合设计要求，同时检验变压器的一次和二次绕组是否有短路、开路等缺陷。

试验方法：将高压绕组接到变压器的一次侧，低压绕组接到二次侧。

然后测量高压绕组和低压绕组的绕组电压，计算出实际的变比值。

然后比较实际变比值与额定变比值，以确定是否符合设计要求。

2.极性试验
极性试验是为了确认变压器的一次和二次绕组的绕组方向是否正确，以保证在实际运用中变压器的绕组相位关系正确。

试验方法：将高压绕组和低压绕组分别接通一个交流电压源，然后测量高压绕组和低压绕组的电压波形。

根据实测电压波形判断绕组的相位关系，确保符合设计要求。

3.接线组别试验
接线组别试验是为了确认变压器的绕组的接线正确，以保证在实际运用中变压器能按要求正常工作。

试验方法：根据变压器设计图纸和说明书，将各个绕组按设计要求接线。

然后进行电阻测量和绝缘电阻测量等试验，检查各个绕组之间的连线是否正确，绝缘是否良好。

在进行以上试验时需要注意以下几点：
1.试验前需要检查试验设备和仪器的正常运行状态，确保试验结果的准确性。

2.试验时要做好安全措施，防止触电和其他事故。

3.在变比试验过程中，需要检查变压器的额定电压和额定电流是否符合要求，确保试验的安全进行。

4.试验结束后，需要对试验结果进行分析和记录，并及时处理试验中发现的问题。

总之，变压器的变比、极性及接线组别试验是对变压器进行全面检验和性能验证的重要环节。

只有通过这些试验，才能确保变压器的工作性能符合设计要求，确保变压器的安全可靠运行。

变压器变比、极性及联结组别
变压器在出厂试验时，检查变压器变比、极性、联结组别的目的在于检验绕组匝数、引线及分接引线的连接、分接开关位置及各出线端子标志的正确性。

对于安装后的变压器，主要是检查分接开关位置及各出线端子标志与变压器铭牌相比是否正确，而当变压器发生故障后，检查变压器是否存在匝间短路等。

变压器的联结组别是变压器的一次和二次电压（或电流）的相位差，它按照一、二次绕组的绕向，首尾端标号，连接的方式而已，并以时钟型式排列为0~11共12个组别。

通常采用直流发测量变压器的联结组别，主要是核对铭牌所标示的联结组别与实测结果是否相符，，以便在两台变压器并列运行时符合并列运行的条件。

变压器联结组别必须相同是变压器并列运行的重要条件之一。

若参加并列运行的变压器联结组别不一致，将出现不能允许的环流；同时由于运行。

继电保护接线也必须知晓变压器的联结组别；联结组别是变压器的重要特性指标。

因此，
在出厂、交接和绕组大修后都应测量绕组的联结组别。
