电力变压器的电压比、极性和组别试验

第6.0.1条电力变压器的试验项目，应包括下列内容：一、测量绕组连同套管的直流电阻；二、检查所有分接头的变压比；三、检查变压器的三相接线组别和单相变压器引出线的极性；四、测量绕组连同套管的绝缘电阻、吸收比或极化指数；五、测量绕组连同套管的介质损耗角正切值tgδ；六、测量绕组连同套管的直流泄漏电流；七、绕组连同套管的交流耐压试验；八、绕组连同套管的局部放电试验；九、测量与铁芯绝缘的各紧固件及铁芯接地线引出套管对外壳的绝缘电阻；十、非纯瓷套管的试验；十一、绝缘油试验；十二、有载调压切换装置的检查和试验；十三、额定电压下的冲击合闸试验；十四、检查相位；十五、测量噪音。

注：①1600kVA以上油浸式电力变压器的试验，应按本条全部项目的规定进行。

②1600kVA及以下油浸式电力变压器的试验，可按本条的第一、二、三、四、七、九、十、十一、十二、十四款的规定进行。

③干式变压器的试验，可按本条的第一、二、三、四、七、九、十二、十三、十四款的规定进行。

④变流、整流变压器的试验，可按本条的第一、二、三、四、七、九、十一、十二、十三、十四款的规定进行。

⑤电炉变压器的试验，可按本条的第一、二、三、四、七、九、十、十一、十二、十三、十四款的规定进行。

⑥电压等级在35kV及以上的变压器，在交接时，应提交变压器及非纯瓷套管的出厂试验记录。

第6.0.2条测量绕组连同套管的直流电阻，应符合下列规定：一、测量应在各分接头的所有位置上进行；二、1600kVA及以下三相变压器，各相测得值的相互差值应小于平均值的4%，线间测得值的相互差值应小于平均值的2%；1600kV A以上三相变压器，各相测得值的相互差值应小于平均值的2%；线间测得值的相互差值应小于平均值的 1%；三、变压器的直流电阻，与同温下产品出厂实测数值比较，相应变化不应大于2%；四、由于变压器结构等原因，差值超过本条第二款时，可只按本条第三款进行比较。

第6.0.3条检查所有分接头的变压比，与制造厂铭牌数据相比应无明显差别，且应符合变压比的规律；电压等级在220kV及以上的电力变压器，其变压比的允许误差在额定分接头位置时为±%。

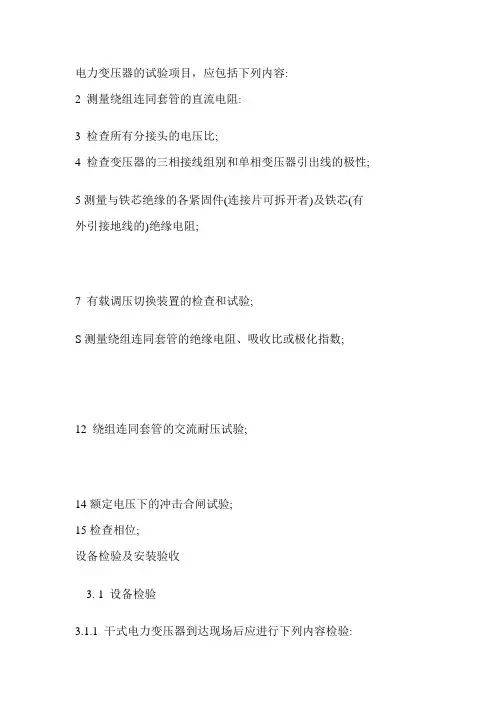

电力变压器的试验项目，应包括下列内容:2 测量绕组连同套管的直流电阻:3 检查所有分接头的电压比;4 检查变压器的三相接线组别和单相变压器引出线的极性; 5测量与铁芯绝缘的各紧固件(连接片可拆开者)及铁芯(有外引接地线的)绝缘电阻;7 有载调压切换装置的检查和试验;S测量绕组连同套管的绝缘电阻、吸收比或极化指数;12 绕组连同套管的交流耐压试验;14额定电压下的冲击合闸试验;15检查相位;设备检验及安装验收3. 1 设备检验3.1.1 干式电力变压器到达现场后应进行下列内容检验:1 包装及防潮设施完好，无雨水浸人痕迹;2 产品的铭牌参数、外形尺寸、外形结构、重量、引线方向等，符合合同要求和国家现行有关标准的规定;3 产品说明书、检验合格证、出厂试验报告、装箱清单等随机文件齐全;4 附件和备品的规格、数量与装箱清单相符。

3.1.2 干式电力变压器安装时，经检查应符合下列要求:1 所有紧固件紧固，绝缘件完好;2 金属部件无锈蚀、无损伤，铁芯无多点接地;3 绕组完好，无变形、无位移、无损伤，内部无杂物，表面光滑无裂纹;4引线、连接导体间和对地的距离符合国家现行有关标准的规定或合同要求，裸导体表面无损伤、毛刺和尖角，焊接良好。

5 规定接地的部位有明显的标志，并配有符合标准的螺帽、螺栓(就位后即行接地，器身水平固定牢固)。

3.1.3 无励磁分接开关安装时，经检查应符合下列要求:1无励磁分接开关完好无损，安装正确，操作灵活，分接位置指示与绕组分接头位置对应正确;2 操作部件完好，绝缘良好，无损伤和受潮，固定良好;3无励磁分接开关在操作三个循环后，每个分接位置测量触头接触电阻值不大于SOD}S};4无励磁分接开关调换使用接线柱和连接导体者，接线柱所标示分接位置与绕组分接头位置对应正确;.6.5 无励磁分接开关的接线柱和连接导体，表面清洁、无裂纹、无损伤、螺纹完好;片形连接导体表面光滑、无气孔、无砂眼、无夹渣，以及无其它影响载流和机械强度等缺陷。

变压器常规试验电力变压器是发电厂、变电站和用电部门最主要的电力设备之一，近年来，随着电力工业的发展，电力变压器的数量日益增多，用途日益广泛，而且其绝缘结构、调压方式、冷却方式等均在不断发展中，对电力变压器进行电气试验是保证电力变压器安全运行的重要措施。

一、适用范围本作业指导适用于10 kV及以上的油浸式变压器，规定了变压器交接验收、检修过程中的常规电气试验的引用标准、仪器设备要求、作业程序、试验结果判断方法和试验注意事项等。

二、标准依据GB 50150 电气装置安装工程电气设备交接试验标准变压器设备出厂数据资料三、试验项目变压器常规试验包括以下试验项目：1.绝缘油试验2.测量绕组连同套管绝缘电阻、吸收比和极化指数；3.测量绕组连同套管的直流泄漏电流；4.绕组连同套管的tgδ；5.测量与铁芯绝缘和各紧固件及铁芯的绝缘电阻；6.测量绕组连同套管的直流电阻；7.检查绕组的电压比、极性与接线组别；8.测量绕组连同套管的交流耐压试验；9.额定电压下的冲击合闸试验。

四、试验前的准备工作1.清除变压器周围与试验无关的杂物，扫除器身尘垢，用干燥、洁净的棉布仔细擦净高低压绝缘子等；2.变压器如果已就位安装，应将高低压母线拆除；3.准备好现场试验用电源，要求安全可靠，做好接地工作，确保试验人员及设备的安全；4.记录当时的环境温度、油面温度、相对湿度、油标高度及变压器的铭牌数据；5.整理好被试变压器出厂时的说明书、实验记录单等相关资料，以作为试验结束后各数据参考、比较、判断之用；6.变压器试验前器身外部检查状况良好；7.做好现场安全措施，如围栏、警示牌等。

五、仪器设备要求1.温度计（误差±1℃）、湿度计。

2.2500 V兆欧表：输出电流大于1mA，220 kV及以上变压器试验时输出电流宜大于5 mA。

3.HXYDJZ(G)交直流耐压设备。

4.介质损耗测试仪（介质损耗测量精度为1%，电容量精度为0.5%）。

5.变压器直流电阻测试仪(0.2级）：120 MVA以下变压器输出电流宜大于10 A, 120MVA及以上变压器输出电流宜大于20 A，180 MV A以上变压器输出电流宜大于40A。

电力变压器常规试验项目及目的电力系统中变压器经常由于设备存在缺陷而引起许多故障，必须对进场设备进行常规性试验，从而保证人身、设备安全十分重要。

一、电力变压器试验（GB50150-2021 8. 0. 1）1、变压器绕组直流电阻的测量（简称直流电阻测试）使用仪器直流电阻测试仪试验目的：检查绕组接头的焊接质量和绕组有无匝间短路；分接开关的各个位置接触是否良好以及分接开关的实际位置与指示位置是否相符；引出线有无断裂；多股导线并绕的绕组是否有断股的情况；2、变压器变比的测量测量变比目的：验证变压器的电压变换是否符合规定值，达到设计值；开关各引出线的接线是否正确，可初步判断变压器是否再匝间短路现象等。

3、绕组绝缘电阻、吸收比、极化指数及铁芯的绝缘电阻的测量(2500V、 5000V兆欧表)试验目的是测量变压器的绝缘电阻，是检查其绝缘状态最简便的辅助方法，测量绝缘电阻、吸收比能有效发现绝缘受潮及局部缺陷，如瓷件破裂，引出线接地等。

4、测试绕组连同套管的介质损耗因素 tanδ及其电容量(自动介损测试仪)测量 tanδ是一种使用较多而且对判断绝缘较为有效的方法，通过测量 tanδ可以反映出绝缘的一系列缺陷，如绝缘受潮、油或浸渍物脏污或劣化变质，绝缘中有气隙发生放电等。

5、直流泄漏电流测试(直流发生器、微安表)直流泄漏试验的电压一般那比兆欧表电压高，并可任意调节，因而它比兆欧表发现缺陷的有效性高，能灵敏地反映瓷质绝缘的裂纹、夹层绝缘的内部受潮及局部松散断裂绝缘油劣化、绝缘的沿面炭化等。

6、绕组所有分接的电压比（变压器变比综合测试仪）利用变比电桥能够很方便的测量出被试变压器的变压比。

7、校核三相变压器的组别和单相变压器的极性（万用表或直流毫伏表、电压表、相位表）由于变压器的绕组在一次线圈、二次线圈间存在着极性关系，当几个绕组互相连接组合时，无论接成串联或并联，都必须知道极性才能正确进行。

变压器接线组别是并列运行的重要条件之一，若参加并列运行的变压器接线组别不一致，将出现不能允许的环流。

35kV变电站的主变运行前需要进行的试验是交接试验，所以要按GB50150-2006《电气装置安装工程电气设备交接试验标准》中对“电力变压器”交接试验的要求进行；其主要试验项目分为绝缘试验和特性试验两类：
绝缘试验项目主要有：
（1）测量绕组连同套管的绝缘电阻和吸收比；
（2）测量与铁芯绝缘的各紧固件（连接片可拆开者）及铁芯（有外引接地线的）绝缘电阻；（3）测量绕组连同套管的介质损耗角正切值tanδ；
（4）绝缘油试验；
（5）测量绕组连同套管的直流泄漏电流；
（6）绕组连同套管的交流耐压试验；
特性试验的主要项目有：
（1）测量绕组连同套管的直流电阻；
（3）检查所有分接头的电压比；
（4）检查变压器的三相接线组别和单相变压器引出线的极性
（6）空载及短路试验，检查铭牌参数的正确
当然还有一些其他试验，但现场人们基本都不进行，如噪音测量等。

变压器的组别测试方法及检查准备工作要求变压器如何做好保养变压器的组别测试方法及检查准备工作要求变压器的组别测试方法方法一：双电压表法做法：将电源接入变压器，通过测一，二次电压来判定变压器的组别，现在一些智能仪器电压比，接线组别一起测出要求：将电源接入变压器，通过测一，二次电压来判定变压器的组别，现在一些智能仪器电压比，接线组别一起测出。

要求：它要就三相电压基本上是平衡的，不平衡度不应超过2%，否则测量误差太大甚至造成无法判定的连接组别。

方法二：直流法一般现场不进行试验，经大修后变压器可接受此方法进行。

方法三：多功能的变压器变比，组别，极性自动数字式电桥。

变压器吊芯检查试验准备工作：首先要对气候和环境进行考虑和布置。

对人力进行布置。

对机具，材料进行布置。

有完善可行的方案，工序的布置和实在实施措施。

吊芯检查工作是在吊芯过程中进行的，如若准备不充分将会延长吊芯的时间，器身长时间暴露在空气中，将不利于吊芯工作器身检查的紧要项目。

对全部的螺栓进行检查，螺栓的紧固情况检查一遍，并再次紧固一遍，不应有松动，并应有防松措施。

对穿芯螺栓的检查，查夹紧铁芯的穿钉螺栓是否松动，并测量全部穿芯螺栓对铁芯的绝缘电阻。

对铁芯的检查，铁芯不应有变形和松动，检查铁芯的片间绝缘，铁芯自身绝缘应良好，拆开接地线后对地绝缘应良好，拆开屏蔽接地引线，检查屏蔽对地绝缘良好，检查铁芯的接地情况，铁芯只允许显现多点的接地情况。

对绕组检查，绕组的绝缘层完整无损，无变形。

引出线无破损，绝缘无损伤，引出线绑扎固定坚固，安全距离符合规定，暴露部分无尖角毛刺，引出线与套管连接牢靠，绕组到分接开关的接线，分接开关到套管的接线正确。

变压器是配电网中常见的电力设备之一，在基层管理工作中，也是接触较多的电力设备。

作为一名基层管理人员，变压器正常运行与否不仅关系到电网安全，还会影响电力企业在用户心中的形象。

下面我就谈谈我所在变压器维护保养方面的阅历。

1、加强日常巡察、维护和定期测试我所依照台区管理人员分工范围，除了定期开展巡察工作外，还要求管理人员加强日常巡察，定人定责。

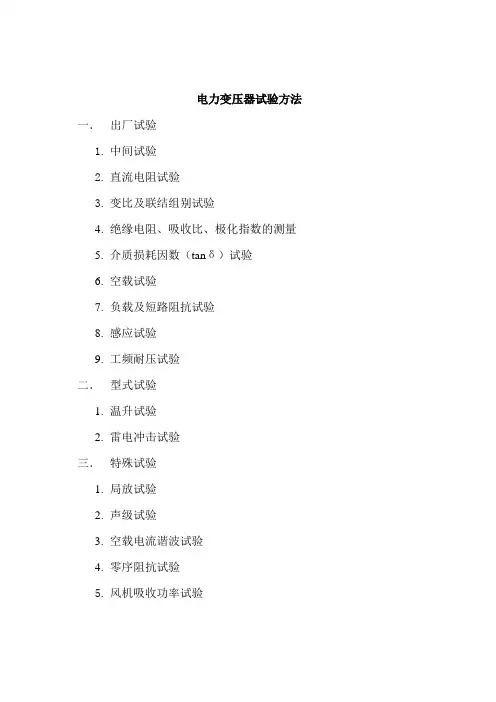

电力变压器试验方法一．出厂试验1.中间试验2.直流电阻试验3.变比及联结组别试验4.绝缘电阻、吸收比、极化指数的测量5.介质损耗因数（tanδ）试验6.空载试验7.负载及短路阻抗试验8.感应试验9.工频耐压试验二．型式试验1.温升试验2.雷电冲击试验三．特殊试验1.局放试验2.声级试验3.空载电流谐波试验4.零序阻抗试验5.风机吸收功率试验变压器中间试验方法变压器在器身装配结束后，由专职检验员检查合格，须进行等匝试验、电压比测试及联结组标号的校定，器身中试不合格和没有进行器身中试的产品不得移交下道工序。

1.1.1 等匝试验：等匝试验是按安匝平衡（电压对称、电势差为零）原理通过检查线圈各绕组间匝数是否相同（如中部出线高压线圈上下并联绕组的匝数是否相同）来判定铁心装配及线圈制造中是否存在缺陷。

等匝试验分两相或单相进行，绕组匝数对称时单相测试，不对称时两相测试； 3.1.2.1 单相试验即将对称绕组的一对同名端连接，另一对同名端接一电压表（量程需满足测量要求），于中压或高压绕组施加单相电压，电压表显示电压值为零即判定为合格。

接线图见图一。

1.1.2两相试验就是相间试验，是将相间对称绕组的一对同名端连接，另一对同名端接一电压表，施加电压时，为满足磁通对称，中压或高压绕组须并联连接施加单相电压，电压表显示电压值为零，合格。

接线图见图二。

1.1.3 等匝试验后须进行电压比测试及联结组标号校定，用变比电桥对所有分接进行逐档测量，根据测量结果校定电压比和联结组别. 引线中试2.1.1直流电阻测试：按照GB1094-1999对所有分接逐档进行测试，对于正反调压变压器可测试一半分接，并作好记录。

2.1.2电压比测试及联结组标号校定：按照GB1094-1999，用变比电桥对所有分接进行逐档测量，根据测量结果校定电压比和联结组别，变比误差小于0.5%即判定为合格。

2.1.3 低电压空载试验:也称小开路试验，试验的目的是检查铁心装配质量及线圈、引线是否存在短路；试验方法同变压器空载试验方法，施加电压不超过额定电压的10%；直流电阻测量一.测量方法变压器绕组测量按 JB/T 501-91《电力变压器实验导则》有两种方法，电桥法和伏-安法。

首先，要用高压兆欧表来测量变压器绕组的绝缘电阻和吸收比，再用直流电阻快速测试仪来测量绕组的直流电阻，用全自动变比组别测试仪来测量绕组所有分接的电压比，用变压器空载负载特性测试仪来测量变压器的空载电流和空载损耗、短路阻抗和负载损耗，用变压器有载开关测试仪来测量有载分接开关的过渡电阻、切换时间等参数，用全自动绝缘油介电强度测试仪来测量变压器油的介电强度，用全自动抗干扰异频介损测试仪来测量绕组和电容性导管的介损值，用色谱分析仪对变压器油中的溶解气体进行色谱分析。

对上述所得试验参数进行综合分析确认合格后，可以利用直流高压发生器或者交直流高压试验变压器对变压器的绝缘导管和绕组进行直流泄露试验，最后才能利用工频交流高压试验变压器对变压器进行交流耐压试验。

至此，电力变压器的有关试验项目才宣告完成！1.0.1 电力变压器的试验项目，应包括下列内容： 1 绝缘油试验； 2 测量绕组连同套管的直流电阻； 3 检查所有分接头的电压比； 4 检查变压器的三相接线组别和单相变压器引出线的极性； 5 测量与铁心绝缘的各紧固件(连接片可拆开者)及铁心(有外引接地线的)绝缘电阻； 6 非纯瓷套管的试验； 7 有载调压切换装置的检查和试验； 8 测量绕组连同套管的绝缘电阻、吸收比或极化指数； 9 测量绕组连同套管的介质损耗角正切值 tanδ； 10 测量绕组连同套管的直流泄漏电流； 11 变压器绕组变形试验； 12 绕组连同套管的交流耐压试验； 13 绕组连同套管的长时感应电压试验带局部放电试验； 14 额定电压下的冲击合闸试验； 15 检查相位；注：除条文内规定的原因外，各类变压器试验项目应按下列规定进行：1 容量为1600kVA 及以下油浸式电力变压器的试验，可按本条的第1、2、3、4、5、6、7、8、12、14、15款的规定进行； 2 干式变压器的试验，可按本条的第2、3、4、5、7、8、12、14、15款的规定进行； 1.0.2 油浸式变压器中绝缘油的试验，应符合下列规定： 1 绝缘油的试验类别应符合本标准中表20.0.2 的规定；试验项目及标准应符合本标准中表20.0.1 的规定。

变压器的变比、极性及接线组别试验一、试验目的变压器的绕组间存在着极性、变比关系，当需要几个绕组互相连接时，必须知道极性才能正确地进行连接。

而变压器变比、接线组别是并列运行的重要条件之一，若参加并列运行的变压器变比、接线组别不一致，将出现不能允许的环流。

因此，变压器在出厂试验时，检查变压器变比、极性、接线组别的目的在于检验绕组匝数、引线及分接引线的连接、分接开关位置及各出线端子标志的正确性。

对于安装后的变压器，主要是检查分接开关位置及各出线端子标志与变压器铭牌相比是否正确，而当变压器发生故障后，检查变压器是否存在匝间短路等。

二、试验仪器、设备的选择根据对变压器变比、极性、接线组别试验的要求，测试仪器、仪表应能满足测量接线方式、测试电压、测试准确度等，因此需对测试仪器的主要参数进行选择。

（1）仪表的准确度不应低于0.5级。

（2）电压表的引线截面市1.5mm2。

（3）对自动测试仪要求有高精度和高输入阻抗。

这样仪器在错误工作状态下能显示错误信息，数据的稳定性和抗干扰性能良好，一次、二次信号同步采样。

三、危险点分析及控制措施1.防止高处坠落使用变压器专用爬梯上下，在变压器上作业应系好安全带。

对220kV及以上变压器，需解开高压套管引线时，宜使用高处作业车，严禁徒手攀爬变压器高压套管。

2.防止高处落物伤人高处作业应使用工具袋，上下传递物件应用绳索拴牢传递，严禁抛掷。

3.防止工作人员触电在测试过程中，拉、合开关的瞬间，注意不要用手触及绕组的端头，以防触电。

严格执行操作顺序，在测量时要先接通测量回路，然后接通电源回路。

读完数后，要先断开电源回路，然后断开测量回路，以避免反向感应电动势伤及试验人员，损坏测试仪器。

四、试验前的准备工作1.了解被试设备现场情况及试验条件查勘现场，查阅相关技术资料，包括该设备出厂试验数据、历年试验数据及相关规程等，掌握该设备运行及缺陷情况。

2.试验仪器、设备准备选择合适的被试变压器测试仪、测试线（夹）、温（湿）度计、接地线、放电棒、万用表、电源线（带剩余电流动作保护器）、电压表、极性表、电池、隔离开关、二次连接线、安全带、安全帽、电工常用工具、试验临时安全遮栏、标示牌等，并查阅试验仪器、设备及绝缘工器具的检定证书有效期、相关技术资料、相关规程等。

第一节试验前准备一、将变压器油箱、铁心及夹件必须可靠接地。

二、开关检查：检查开关档位及操作性能，无载开关检查切换是否灵活，有载开关先检查操作机构档位是否和变压器顶上开关档位一致，档位圈数合格，电动操作第一次到开关极限位置时，必须用手动操作，必须先检查开关的机械限位是否正常。

三、电流互感器所有带线圈端子必须短接并接地，套管末屏必须可靠接地。

四、标准引用：《DLT-596-2005电力设备预防性试验规程》、《GB 50150－2006电气装置安装工程电气设备交接试验标准》、JB/T501-2006《电力变压器试验导则》第二节变比试验一、电压比试验目的：电压比试验是验证各相应接头电压比与铭牌相比不应有明显差别且符合规律，接线组别与设计要求、铭牌上标记与外壳上符号相符。

二、测量方法：试验前按照仪器接线端子指示接线，仪器高压侧接线柱上的黄、绿、红三根线分别接至变压器高压侧A、B、C上，低压侧接线柱上的黄、绿、红三根线分别接至被测变压器低压侧a、b、c上。

试验设备应安全接地。

接好220V电源线，闭合仪器电源开关，选择接线组别，输入变比值及分接误差等。

三、注意事项：(1)接220V电源时注意电源线无短路、开路等不安全因素，以防电源合闸时伤人。

(2)高、低压测量线不能接反，否则将产生高压，危及人身及仪器安全。

四、试验标准：额定分节小于±0.5%，其余分节无协议要求小于±1%，现场验收试验应与出厂值无明显变化。

检修试验应在分接开关引线拆装后或更换绕组后或在有必要时，各相应接头的变比与名牌相比，不应有明显差别，且符合规律，与历年数值比较应无明显变化。

第三节直流电阻测试一、试验目的：直流电阻测量时检查线圈内部导线、引线与线圈焊接质量，线圈所用导线的规格是否符合设计要求，以及分节开关、套管等载流部分的接触是否良好，三相电阻是否平衡，并为变压器的出厂报告提供最终数据。

二、测量方法：试验前按照仪器接线端子接线，将两根测量线中的电流、电压线分别接入对应端子，然后将两根线对应接到变压器测量端,根据实际无中性点时测量线电阻AB、BC、CA，带中性点时测量相电阻OA、OB、OC。

电力变压器的电压比、极性和组别试验一、变压器极性组别和电压比试验的目的和意义变压器线圈的一次侧和二次侧之间存在着极性关系，若有几个线圈或几个变压器进行组合，都需要知道其极性，才可以正确运用。

对于两线圈的变压器来说，若在任意瞬间在其内感应的电势都具有同方向，则称它为同极性或减极性，否则为加极性。

变压器联结组是变压器的重要参数之一，是变压器并联运行的重要条件，在很多情况下都需要进行测量。

在变压器空载运行的条件下，高压绕组的电压1U 和低压绕组的电压2U 之比称为变压器的变压比：21U U K（5－3） 电压比一般按线电压计算，它是变压器的一个重要的性能指标，测量变压器变压比的目的是：（1）保证绕组各个分接的电压比在技术允许的范围之内； （2）检查绕组匝数的正确性；（3）判定绕组各分接的引线和分接开关连接是否正确。

二、变压器极性组别和电压比试验方法1、直流法确定变压器的极性测量变压器绕组极性的方法有直流法和交流法，这里介绍简单适用的直流法：用一节干电池接在变压器的高压端子上，在变压器的二次侧接上一毫安表或微安表，实验时观察当电池开关合上时表针的摆动方向，即可确定极性。

++V CCBB E A AμAEK ++xaAX图5－8 用直流法测量极性 图5－9 用直流法确定接线组别如图5－8所示，将干电池的正极接在变压器一次侧A 端子上，负极接到X 上，电流表的正端接在二次侧a 端子上，负极接到x 上，当合上电源的瞬间，若电流表的指针向零刻度的右方摆动，而拉开的瞬间指针向左方摆动，说明变压器是减极性的。

若同样按照上面接线，但当电源合上或拉开的瞬间，电流表的指针的摆动方向与上面相反，则说明变压器是加极性的。

2、直流法确定变压器的组别直流法是最为简单适用的测量变压器绕组接线组别的方法，如图5－9所示是对一YY/接法的三绕组变压器用直流法确定组别的接线，对于其他形式的变压器接线相同。

用一低压直流电源如干电池加入变压器高压侧AB、BC、AC，轮流确定接在低压侧ab、bc、ac 上的电压表指针的偏转方向，从而可得到9个测量结果。

变压器绕组接线组别及各分接的电压比调试作业指导书1.概况及适用范围本作业指导书适用于35KV及以下的油浸、干式变压器交接性试验时变压器绕组接线组别及各分接的电压比试验。

2.编制依据本作业指导书如要依据和参考了如下文献编制而成：《GB50150-2006电气装置安装工程电气设备交接试验》3.知识拓展3.1常识3.1.1在任一瞬间，高压绕组的某一端的电位为正时，低压绕组也有一端的电位为正，这两个绕组间同极性的一端称为同名端，记作“˙”，反之则为异名端，记作“-”。

3.1.2 Yy联结的三相变压器，共有Yy0、Yy4、Yy8、Yy6、Yy10、Yy2六种联结组别，标号为偶数Yd联结的三相变压器，共有Yd1、Yd5、Yd9、Yd7、Yd11、Yd3六种联结组别，标号为奇数为了避免制造和使用上的混乱，国家标准规定对单相双绕组电力变压器只有ⅠⅠ0联结组别一种。

对三相双绕组电力变压器规定只有Yyn0、Yd11、YNd11、YNy0和Yy0五种。

3.1.3标准组别的应用Yyn0组别的三相电力变压器用于三相四线制配电系统中，供电给动力和照明的混合负载；Yd11组别的三相电力变压器用于低压高于0.4kV的线路中；YNd11组别的三相电力变压器用于110kV以上的中性点需接地的高压线路中；YNy0组别的三相电力变压器用于原边需接地的系统中；Yy0组别的三相电力变压器用于供电给三相动力负载的线路中。

在变压器的联接组别中“Yn”表示一次侧为星形带中性线的接线，Y表示星形，n表示带中性线；“d”表示二次侧为三角形接线。

“11”表示变压器二次侧的线电压Uab滞后一次侧线电压UAB330度（或超前30度）。

3.1.4 变压器的联接组别的表示方法是：大写字母表示一次侧（或原边）的接线方式，小写字母表示二次侧（或副边）的接线方式。

Y（或y）为星形接线，D（或d）为三角形接线。

数字采用时钟表示法，用来表示一、二次侧线电压的相位关系，一次侧线电压相量作为分针，固定指在时钟12点的位置，二次侧的线电压相量作为时针。
