三相变压器极性及连接组别

实验三 三相变压器的极性和组别测定一、实验目的：1、 学会用实验测定三相变压器绕组极性的方法2、 掌握用电压表法确实变压器的联结组别 二、实验内容 1、 测定绕组极性2、 确定三相变压器联结组别三、实验线路（详见实验各步骤中线路图） 四、实验步骤 1、绕组的判别三相变压器有六个绕组，共有12个接线端，其中，三个原方（高压）绕组分别标以A ，X ；B ，Y ；C ，Z 。

三个副方（低压）绕组分别标为a ，x ；b ，y ；c ，z 。

若铭牌丢失，标号都不清，则可依据下面介绍的两种方法进行判断。

⑴ 属于同一绕组的两个出线端的判定通表测试法——用万用表欧姆档的K 档测试，将探针一端固定在某一端，另一端接触其他端子通则为同一绕组。

⑵ 高、低压绕组的判定方法与（1）同，注意通表法测试时，电阻大的为高压绕组，电阻小的为低压绕组；分别暂标记为AX ；BY ；CZ 和ax ；by ；cz 。

⑶ 相间极性的测定按下图（一）接好线，将Y ，Z 两点用导线相联，在A 相加一低电压（约100伏左右即可），用电压表测量U BY ，U CZ 和U BC ，若U BC = U BY - U CZ ，则标记正确；若U BC = U BY + U CZ ，则须把B 、Y 标记互换（即把B 换为 Y ，把Y 换为B ），同理，其它两相也依上述方法定出端头正确标记。

图一 极性测定图CB A X Y Z2、联结组的判别经绕组极性判别确定原、副方端头标记后，便可进行组别实验 ⑴ Y,y12联结组将原、副方接成星形，A ，a 两点用导线相联接（见图二），在高压侧加三相CBACBACBACBA图二 Y,y12 图三 Y,y6 图四 Y,d11 图五 Y,d5 低电压（约100伏左右），测量U AB ，U ab ，U Bb ，U Cc ，U Bc ，设线压之比为abABU U K =计算公式：abBc abCc Bb U K K U U K U U 1)1(2+-=-==且BbBcU U >1。

三相变压器的连接组别（星形连接、三角形连接）三相变压器中，三个原边线圈与三相交流电源连接应当由两种解法，即星形连接和三角形0连接。

如下图（a）、（b）所示。

当星形连接（Y形）连接时，首端1U1、1V1、1W1为引出端时，将三相末端1U2、1V2、1W2连接在一起成为中性点，若要把中性点引出，则以“N”标志，接线方式用YN表示。

同样，三个副线圈的连接方式也应当有这两种接法。

三相变压器原、副边绕组都可用星形连接、三角形连接，用星形连接时，中性点可引出，也可不引出，这样原、副边绕组可有如下的组合：Y/Y或Y/Yn；Y/△或Yn/△；△/Y或△/Yn；△/△等连接方式。

但是，这些组合符号不足以完全说明原、副边绕组连接关系的全部情况，还应进一步用时针表示法来说明原、副边绕组间电动势的相位关系。

时钟盘上有两个指针，12个字码，分成12格，每格代表一个钟，一个圆周的角度是360°，故每格式30°。

以短针顺时针的方向计算，例如12点和11点之间应该是30°*11=330°；反过来时针向前转了300°，那必定指示300°/30°=10点。

变压器的连接组别就是用时计的表示方法说明原、副边线电压的相位关系。

三相变压器的一次绕组和二次绕组由于接线方式的不同，线电压间有一定相位差。

以一次线电压作长针，把它固定在12点上，二次侧相应线电压相量作为短针，如果他们相隔330度，则二次线电压相量必定落在330°/30=11点，如右图所示。

如果相差180°，那么二次电压相量必定落在6点上，也就是说这一组三相变压器接线组别属于6点。

Y/Y连接如下图所示，原副边绕组不仅都是Y连接，而且原边和副边都以同极性端作为首端，因此从相量图上可以看出原、副边的电动势是同相位，所以应标记为“12”，即把这种连接标记为Y/Y-12连接组。

新标准用（y，y0）表示在图（b）中原、副边的极性不同，因此同相量图上可以看出原副边的180°相位差，所以应标记为“6”，即这种连接法成为Y/Y-6连接组（新标准用y，y6表示）。

三相变压器的连接组别一、Dyn11与Yyn0的区别三角形对星形接法，DYn11：D表示一次绕组为三角型接线，Y表示二次测绕组星型接线，n 表示引出中性线，11表示二次测绕组的相角滞后一次绕组330度，用时钟的表示方法，假设一次测绕组为中心12点时刻，那么二测绕组就在11点位置Yyn0：高压星形连接、低压星形连接并引出中性线；Dyn11：高压三角形连接，低压星形连接并引出中性线。

当低压三相负载不平衡时，低压线圈存在零序电流，Yyn0连接的变压器由于高压星形连接，零序电流没有通路，所以低压零序电流产生零序磁通，从而感应出零序电势，也就是说相电压存在零序分量，使得三相相电压失去平衡，波形失真。

而在Dyn11连接的变压器中，由于高压是三角形连接，高压线圈中也感应出零序电流，它所产生的零序磁通抵消低压所产生的零序磁通，相电压中就不存在零序分量了。

所以说，Dyn11变压器比Yyn0变压器带不平衡负载的能力强。

但Yyn0变压器结构要简单些，一般在1600KVA以下小容量的的变压器中仍然可以采用这种接法。

1）根据配电线路负荷的特点，美式箱变采用Dyn11结线，具有输出电压质量高、中性点不漂移、防雷性能好等特点。

在箱变低压侧三相负荷不平衡时，由于零序电流和三次谐波电流可以在高压绕阻的闭合回路内流通，每个铁心柱上的总零序磁势和三次谐波磁势几乎等于零，所以低压中性点电位不漂移，各项电压质量高；同样由于雷电流也可以在高压绕阻的闭合回路内流通，雷电流在每个铁心柱上的总磁势几乎等于零，消除了正、逆变换过电压，所以防雷性能好，但存在非全相运行问题，我公司采取在低压主开关加装欠压保护装置。

2）Yyn0接线，当高压熔丝一相熔断时，将会出现一相电压为零，另两相电压没变化，可使停电范围减少至1/3。

这种情况对于低压侧-9*3为单相供电的照明负载不会产生影响。

若低压侧为三相供电的动力负载，一般均配置缺相保护,故此不会造成动力负载因缺相运行而烧毁。

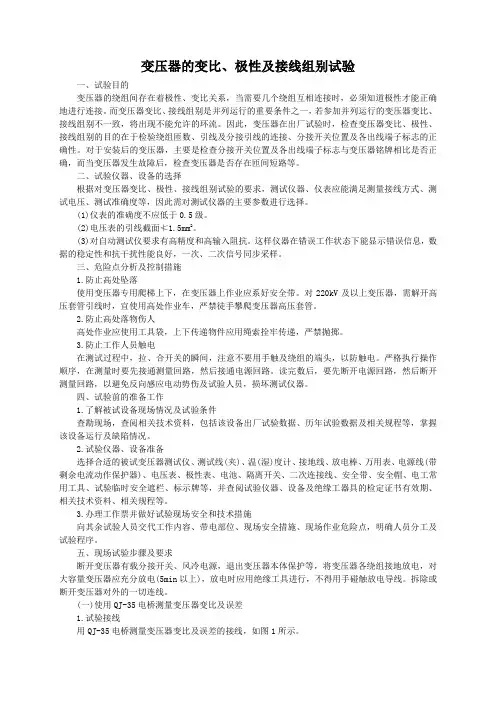

变压器的变比、极性及接线组别试验一、试验目的变压器的绕组间存在着极性、变比关系，当需要几个绕组互相连接时，必须知道极性才能正确地进行连接。

而变压器变比、接线组别是并列运行的重要条件之一，若参加并列运行的变压器变比、接线组别不一致，将出现不能允许的环流。

因此，变压器在出厂试验时，检查变压器变比、极性、接线组别的目的在于检验绕组匝数、引线及分接引线的连接、分接开关位置及各出线端子标志的正确性。

对于安装后的变压器，主要是检查分接开关位置及各出线端子标志与变压器铭牌相比是否正确，而当变压器发生故障后，检查变压器是否存在匝间短路等。

二、试验仪器、设备的选择根据对变压器变比、极性、接线组别试验的要求，测试仪器、仪表应能满足测量接线方式、测试电压、测试准确度等，因此需对测试仪器的主要参数进行选择。

(1)仪表的准确度不应低于0.5级。

(2)电压表的引线截面≮1.5mm2。

(3)对自动测试仪要求有高精度和高输入阻抗。

这样仪器在错误工作状态下能显示错误信息，数据的稳定性和抗干扰性能良好，一次、二次信号同步采样。

三、危险点分析及控制措施1.防止高处坠落使用变压器专用爬梯上下，在变压器上作业应系好安全带。

对220kV及以上变压器，需解开高压套管引线时，宜使用高处作业车，严禁徒手攀爬变压器高压套管。

2.防止高处落物伤人高处作业应使用工具袋，上下传递物件应用绳索拴牢传递，严禁抛掷。

3.防止工作人员触电在测试过程中，拉、合开关的瞬间，注意不要用手触及绕组的端头，以防触电。

严格执行操作顺序，在测量时要先接通测量回路，然后接通电源回路。

读完数后，要先断开电源回路，然后断开测量回路，以避免反向感应电动势伤及试验人员，损坏测试仪器。

四、试验前的准备工作1.了解被试设备现场情况及试验条件查勘现场，查阅相关技术资料，包括该设备出厂试验数据、历年试验数据及相关规程等，掌握该设备运行及缺陷情况。

2.试验仪器、设备准备选择合适的被试变压器测试仪、测试线(夹)、温(湿)度计、接地线、放电棒、万用表、电源线(带剩余电流动作保护器)、电压表、极性表、电池、隔离开关、二次连接线、安全带、安全帽、电工常用工具、试验临时安全遮栏、标示牌等，并查阅试验仪器、设备及绝缘工器具的检定证书有效期、相关技术资料、相关规程等。

浅述三相变压器联结组别测定方法摘要：介绍三相变压器接线组别原理，接线组别用相量分析法用“时钟法”来表示高、低压两侧间线电压的相位关系，通过举列试验组别测定方法、步骤及验证方法，得出接线组别的一般变化规律。

关键词：变压器极性、接线组别、时钟法、组别测定0 引言三相变压器的连接组别用时序来表示，连接组别表明了三相变压器对称运行时高、低压侧线电势或线电压之间的相位关系，它不仅与线圈的绕向和首末端的标志有关，还与三相绕组的连接方式有关。

能否正确判断三相变压器联结组别，关系到能否将变压器并入系统的必要条件，保证了电力系统供电的可靠性，从而提高变压器的运行效率和系统运行的经济性。

1、简述三相变压器联结组别原理1.极性测定的依据高、低压线圈之间的相电压相位决定于两个线圈的标号及其绕向。

若高、低压线圈的标号和绕向都相同（或都相反）则高、低压侧的相电压同相，这时我们说A、a 两点同极性，如图1所示。

若只有标号(或绕向)反了，则相电压的相位相反，这时我们说A、a 两点不同极性，如图2所示。

2.三相绕组的联接方法把三个单相绕组联成三相绕组将有好几种联法，其中最基本的形式有星形（或 Y 形）接法和三角形（D或Δ形）接法两种，此外，还有曲折接法（或 Z 按法）。

一般情况下三角形联接和曲折形联接只采用右行联接。

3.三相变压器的联结组三相变压器高、低压侧线电压之间的相位关系，不但与标号和绕向有关，还与三相线圈的联接方式有关。

根据电机学理论，习惯上用“时钟法”来表示高、低压两侧间线电压的相位关系。

时钟法是把高压侧线电压的相量作为时钟的分针，且其指向定在12点，低压侧对应的线电压的相量作为钟表的时针，时针和分针指向的角度差别就是高低压侧间的线电压的相位差。

注意：判断连接组号时，必须按顺时针方向。

三相电力变压器常用的联结组标号有Y,Yo（即 Y/Y-12）、D,zO（即Δ/Z-12）、Y,d11（即Y/Δ-11）、Y,z11(即 Y/Z-11)。

三相变压器的连接组别三相变压器是一种常见的电力设备，用于将电能从一种电压水平转换为另一种电压水平。

其连接组别是指变压器的三个相线如何连接以实现所需的电压转换。

在三相变压器中，有两种常见的连接组别方式：星形连接组别（Y 型连接）和三角形连接组别(Δ型连接)。

1. 星形连接组别（Y型连接）：在星形连接组别中，变压器的三个相线的连接形成一个星形。

这意味着变压器的winding的一个端点集中连接在一起，并且该点是系统的中性点。

另外两个端点通过电缆连接到三相电源或负载。

星形连接组别常用于系统中电压较低的一侧，而不适用于高电压一侧。

星形连接组别的优点包括：- 提供对称的电压和电流分配，减少不平衡问题。

- 较低的绝缘要求，因为相线与中性点的绝缘相对较小。

- 使系统能够接地，并提供对地故障电流的路径。

星形连接组别的缺点包括：- 较低的电压变换比，因为相线与中性点之间有额外的电阻。

- 需要中性点的绝缘，以保证安全。

2. 三角形连接组别(Δ型连接)：在三角形连接组别中，变压器的三个相线的连接形成一个闭合的三角形回路。

这意味着电流在三个相线之间按顺序循环，并且没有中性点。

三角形连接组别常用于系统中电压较高的一侧，因为它可以实现较高的电压变换比。

三角形连接组别的优点包括：- 较高的电压变换比，因为没有额外的电阻。

- 高电流负载能力，适用于大功率负载。

三角形连接组别的缺点包括：- 不提供对称的电压和电流分配，可能会导致不平衡问题。

- 更高的绝缘要求，因为相线之间的电压相对较高。

除了以上的两种常见的连接组别方式，还有其他一些特殊的连接组别方式，例如Zig-Zag连接组别、V连接组别等。

这些连接组别方式根据具体的应用和需求而定，用于特殊的电压转换和电力系统配置。

需要注意的是，无论使用哪种连接组别方式，安全性都是非常重要的。

变压器应该根据规范进行正确的接线和绝缘，以确保电能转换的安全和稳定。

总结：三相变压器的连接组别是指变压器的三个相线如何连接以实现所需的电压转换。

测量变压器变比、极性和联接组别变压器变比指空载运行时一次绕组和二次绕组的线电压之比。

一、二次侧接线相同，变比等于匝数比， 11221212124.44 4.44E fN E fN U U E E N N =Φ=Φ≈=（如下图）；一次侧为三角形接线，二次侧为星形接线的三相变压器电压比为12K N ；一次侧为星形接线，二次侧为星形接线的三相变压器电压比2K N =。

AX试验目的：测变比、联接组别和设计值是否相符（验证项目），是否和厂家铭牌相符（变比，一档最大，二档次之，三档最小）；检查分接开关接线是否良好，确定分接开关指示位置与实际位置相符；判断单相变压器两个（几个）绕组感应电动势相位是否正确；综合判断变压器是否可以并列运行。

交接时，大修后，诊断试验需要测量变压器变比、极性和联接组别。

诊断试验中，可以和直流电阻相互验证。

测试方法：①双电压表法 ②变比电桥法 ③变比测试仪1． 双电压表法（如上右图），同时读取一次、二次绕组两端电压，12K N N =。

缺点：电压不稳定，读数不准确；波动时两表要同时读数，误差大。

当单相电源施加在A 、B 绕组之上（下图），一次侧、二次侧电压表读数分别为1U 、2U ，则一次绕组的相电压1/2U ，一1/2，二次绕组线电压为2U ，所以变比12/2K U 。

ABC2. 变比电桥法通过调节1R ，使a ，b 两点电位相同，则变比1212212()1K U U R R R R R ==+=+，电阻r 用于测量误差。

3. 变比测试仪变比误差：(K K )100%N N K K ∆=-⨯，公式中N K 为额定变比，不同分接头下，额定变比不同，比如额定变比100005%/400±，分接头二档时额定变比为25，分接头一档时，额定变比为26.5，分接头三档时，额定变比为23.5。

在额定档时，变比误差要求在0.5%±以内，其他档位变比误差要求在1%±以内；对于电压等级在35kV 以下，电压比小于3的变压器，额定档时变比误差要求在1%±以内，其他档位时，变比误差应在变压器阻抗电压值（%）的1/10（与书上22页内容有不同）以内，但不得超过1%±。

实验三三相变压器的极性和组别测定
一、实验原理：
三相变压器的极性和组别是变压器接线的重要参数，正确的极性和组别对于正常运行至关重要。

极性是指在变压器中不同绕组的极性方向，它直接影响变压器的电气性能。

组别是指在三相变压器中三相绕组的接法方式，它影响变压器的输出电压和相序的变化。

在三相变压器的标牌上通常会标明极性和组别信息。

极性通常用“Y”、“△”或“Y/△”标识，其中“Y”表示星形接法，“△”表示三角形接法，“Y/△”表示一侧为星形接法，另一侧为三角形接法。

组别通常用数字表示，如“0”、“1”、“2”、“3”等，分别代表不同的接法方式。

本实验中将通过实验方法测定三相变压器的极性和组别信息。

二、实验仪器：
三相变压器、电源、电压表、电流表、互感器、继电器、示波器等。

三、实验步骤：
1、三相变压器的接线：
接入三相电源和电流表，注意电源相序和电流表的接线方向。

电源相序：表示电源的三相电压波形顺序；
电流表接线方向：两端正负极性应该与电流表箭头方向一致。

2、测量三相变压器高压、低压侧相间电压和相序，观察三相
电压波形。

3、利用互感器和继电器，分别依次将高压侧A相、B相、C
相电压信号输入示波器，通过观察示波器上的波形和振幅变化，判断高压侧的极性和组别。

4、根据高压侧的判断结果，判断低压侧的极性和组别。

具体
方法同上。

5、根据实验结果，填写实验报告。

四、注意事项：
1、测量前请仔细检查仪器的接线，确保电源相序正确；
2、实验过程中应注意个人安全；
3、实验完成后应及时关闭电源并清理实验现场。

三相变压器极性及连接和组别的测定实验心得
三相变压器极性及连接和组别的测定实验是电气工程中的重要实践项目。

通过该实验，可以了解三相变压器的基本原理和正确连接方式，并能正确判断极性和组别。

以下是一些心得体会：
1. 实验前要做好充分的准备工作，包括理解实验原理和流程，熟悉所使用的设备和仪器，查阅相关资料，了解实验操作的具体步骤。

2. 在实验过程中，要严格按照实验要求进行操作，确保电源和设备的正常工作状态，并保证实验环境的安全性。

3. 在进行极性及连接的测定时，应注意仪器的接线端子的标识，正确连接各个相位的绕组。

4. 测量时要仔细观察仪器的示值，认真记录各个相位的测量值，以便后续分析和判断。

5. 判断极性时，可以利用右手定则或左手定则进行判断，根据实验测量的结果进行验证。

6. 判断组别时，要根据测量的相位差值和连接方式进行判断，例如Y连接和Δ连接的相位差有一定规律，可以根据这个规律来确定组别。

7. 实验完毕后，要及时整理实验数据，撰写实验报告，总结实验过程中的经验和问题，并提出改进意见。

总而言之，三相变压器极性及连接和组别的测定实验需要认真细致地进行操作，注意安全，严格按照实验要求进行，不仅能够加深对三相变压器原理的理解，还能提高实验操作能力和问题解决能力。

三相变压器的连接组别变压器的并联运行，是指变压器的一次绕组都接在某一电压等级的公共母线上，而各变压器的二次绕组也都接在另一电压等级的公共母线上，共同向负载供电的运行方式。

变压器并联运行有如下优点：一是提高了供电的可靠性。

多台变压器并联运行时，如果其中一台变压器发生故障或需要检修，那么另外几台变压器可分担它的负载继续供电。

二是提高运行效率。

可根据电力系统中负荷的变化，调整投入并联的变压器台数，以减小电能损耗。

三是减少一次投资。

可根据用电量的增加，分期分批安装变压器。

三相变压器并联运行的条件有三个：联结组别相同；变比相同；短路电压相同。

当连接组别不同的变压器并联运行时会导致短路烧毁变压器。

变压器的连接组别是指变压器一、二次绕组的连接方式和组别号的总称。

组别号是指用时钟表示法表示一、二侧同名线电压的相量关系。

规定一次侧线电压相量（EAB）为分针指向12点，二次侧对应线电压相量（Eab）为时针，它指向几点就是变压器连接的组别号。

下面以常见的Y，y和Y，d接法探讨总结变压器连接的规律。

一、Y，y接法已知变压器的绕组连接图，及各相一，二次侧的同名端，判断连接组别。

例1：如图1所示，根据给定绕组连接图，分别做出一次侧相量图和二次侧相量图。

需要注意的是：根据时钟表示法的要求，一次侧相量图最好按图中方位画出；而二次侧需要根据一、二次侧间相位关系画出。

最后，根据EAB和Eab 的相位关系确定连接组标号为Y，y0。

为了后面分析的方便，及便于记忆，特作以下规定：一次侧接线图及相量图不变。

二次侧绕组的同名端侧，称为同名端出线；反之，称为异名端出线。

例1中图示即为同名端出线。

二次侧各相量的方向与一次侧同一铁心的相量方向对应。

例2：如图1所示，通过作图，可以确定连接标号为Y，y6。

需要注意的是由于同名端与例1不同，使得二次侧相电势与一次电势相反。

由此，我们可得出Y，y接法的第一条规律。

规律1：三相变压器连接组的Y,y接法中，当二次侧绕线组由同名端出线改为异名端出线时，钟点数比原来大6（即一次侧线电势和二次侧线电势相差为30°×6=180°）。
