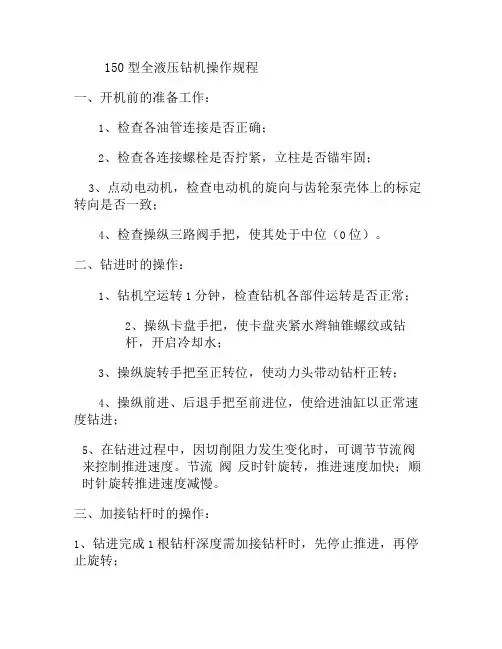

150型全液压钻机操作规程一、开机前的准备工作：1、检查各油管连接是否正确；2、检查各连接螺栓是否拧紧，立柱是否锚牢固；3、点动电动机，检查电动机的旋向与齿轮泵壳体上的标定转向是否一致；4、检查操纵三路阀手把，使其处于中位（0位）。

二、钻进时的操作：1、钻机空运转1分钟，检查钻机各部件运转是否正常；2、操纵卡盘手把，使卡盘夹紧水辫轴锥螺纹或钻杆，开启冷却水；3、操纵旋转手把至正转位，使动力头带动钻杆正转；4、操纵前进、后退手把至前进位，使给进油缸以正常速度钻进；5、在钻进过程中，因切削阻力发生变化时，可调节节流阀来控制推进速度。

节流阀反时针旋转，推进速度加快；顺时针旋转推进速度减慢。

三、加接钻杆时的操作：1、钻进完成1根钻杆深度需加接钻杆时，先停止推进，再停止旋转；2、操纵夹持手把，使夹持器夹紧钻杆，将节流阀开启（右旋）至最小位置；3、后退给进油缸，操作手把处于浮动位置，使水辫轴与钻杆旋离；4、停止旋转，操纵快速进退手把至快退位置，使动力头快速退到位；5、将要加接的钻杆接在前一根钻杆上，回转器边旋边前进，当水辫轴梯形锥螺纹与新加接钻杆锥螺纹旋合接触时，松开夹持器，完成钻杆加接。

四、卸钻杆的操作：1、夹持器夹紧水辫前的第一根钻杆，操作手把向后拉，手把置于后退浮动位置，使水辫轴与第一根钻杆分离；2、卸下第一根钻杆，再按上一条操作，如此循环反复，直到卸完全部钻杆。

五、操作中的注意事项：1、孔内有钻具时，除按规定程序的动作需要外，不允许回转器反转；2、回转器反转拆卸钻杆时，油缸必须留足卸扣行程，以免损坏钻杆螺纹；3、钻机工作过程中，应随时注意各运动部件的温度变化。

轴承、齿轮、油泵、油马达、电动机等处的温升不得超过45℃，油箱出油口处的温度不得超过50℃，否则应停机检查并加以处理；4、观察泵站回油压力表，发现回油压力超过0.6Pa时应停机更换或清洗过滤器；5、钻机工作时，注意液压系统的元件，胶管及管接头是否有漏油现象；各机械连接部件、锚固部件是否有松动现象，如有故障应及时处理；6、钻机工作时，除了因钻进负荷变化而引起的供油压力，旋转和推进速度的相应变化，系统压力突然大幅度升降引起旋转、推进速度巨变，应立即停机，找出原因，处理故障；7、当钻机停止工作时，所有操作手把应置于中位。

YZ（J）15-10型液压站使用说明书焦作制动器股份有限公司2009年8月一、用途本液压站是驱动夹轨器的液压动力装置。

它能提供足够的液压力和流量满足制动器松开或夹紧（抱闸）。

二、主要技术参数电机功率：N=3KW(电机Y100L2-4-B5)压力P=15 MPa流量Q=10L/min电磁阀工作电压V=220 AC （交流）三、液压站的液压系统组成及工作原理图1所示为液压站的系统原理图。

现以执行机构为盘式制动器为例来说明其工作原理。

液压站的液压系统由电机、液压泵、手动泵、单向阀、溢流阀、二位二通电磁球阀、压力继电器、压力表和电控柜等组成。

图1已列出了各元件的名称。

制动器靠弹簧夹紧（抱闸），液压力松开（松闸）。

（1）表1表示了制动器的动作与相关元件的状态关系表1O——给电×——断电启动泵，泵输出的油经电磁阀回到油箱，当电磁阀给电，泵输出的油输入到制动器，逐渐升压，系统压力达到压力继电器设定的压力时，压力继电器的常闭触点断开，发出电讯号使电机停转，系统处于保压状态，制动器靠液压力松开。

若系统由于泄漏其压力下降，使压力继电器触点重新闭合，此时，发出电讯号使电机重新启动，再使压力上升，从而保证制动器处于松开状态。

当需要抱闸时，电磁阀（11）DT断电，系统卸压，制动器靠弹簧力夹紧旋转部件，达到抱闸目的，同时停泵。

（2）四、液压站调压步骤1、松开溢流阀（12）的调压螺钉（逆时针旋转）;2、启动泵，使其空载运转1分钟;3、电磁换向阀DT通电,再断电数次，再给电;4、缓慢旋紧溢流阀（12）调压螺钉（顺时针旋转）,同时观察压力表，溢流阀设定的压力要略高出压力继电器触点断开时的压力（高出1Mpa）。

最后旋紧锁紧螺母。

五、使用与维护注意事项1. 注入油箱内的液压油必须保证清洁，使用过滤精度为20μm的过滤器，严禁直接倒入！2．液压油推荐采用10号航空液压油或12号航空液压油。

定期更换液压油，打开箱盖清洗油箱及过滤器（半年一次）。

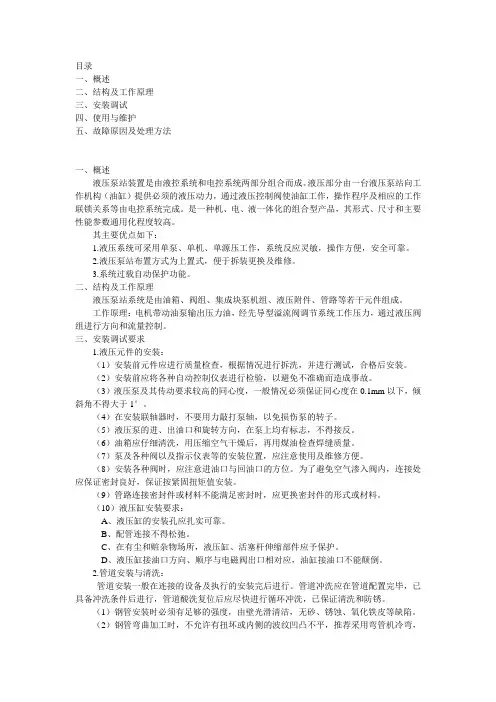

目录一、概述二、结构及工作原理三、安装调试四、使用与维护五、故障原因及处理方法一、概述液压泵站装置是由液控系统和电控系统两部分组合而成。

液压部分由一台液压泵站向工作机构（油缸）提供必须的液压动力，通过液压控制阀使油缸工作，操作程序及相应的工作联锁关系等由电控系统完成。

是一种机、电、液一体化的组合型产品，其形式、尺寸和主要性能参数通用化程度较高。

其主要优点如下：1.液压系统可采用单泵、单机、单源压工作，系统反应灵敏，操作方便，安全可靠。

2.液压泵站布置方式为上置式，便于拆装更换及维修。

3.系统过载自动保护功能。

二、结构及工作原理液压泵站系统是由油箱、阀组、集成块泵机组、液压附件、管路等若干元件组成。

工作原理：电机带动油泵输出压力油，经先导型溢流阀调节系统工作压力，通过液压阀组进行方向和流量控制。

三、安装调试要求1.液压元件的安装：（1）安装前元件应进行质量检查，根据情况进行拆洗，并进行测试，合格后安装。

（2）安装前应将各种自动控制仪表进行检验，以避免不准确而造成事故。

（3）液压泵及其传动要求较高的同心度，一般情况必须保证同心度在0.1mm以下，倾斜角不得大于1°。

（4）在安装联轴器时，不要用力敲打泵轴，以免损伤泵的转子。

（5）液压泵的进、出油口和旋转方向，在泵上均有标志，不得接反。

（6）油箱应仔细清洗，用压缩空气干燥后，再用煤油检查焊缝质量。

（7）泵及各种阀以及指示仪表等的安装位置，应注意使用及维修方便。

（8）安装各种阀时，应注意进油口与回油口的方位。

为了避免空气渗入阀内，连接处应保证密封良好，保证按紧固扭矩值安装。

（9）管路连接密封件或材料不能满足密封时，应更换密封件的形式或材料。

（10）液压缸安装要求：A、液压缸的安装孔应扎实可靠。

B、配管连接不得松弛。

C、在有尘和赃杂物场所，液压缸、活塞杆伸缩部件应予保护。

D、液压缸接油口方向、顺序与电磁阀出口相对应，油缸接油口不能颠倒。

2.管道安装与清洗：管道安装一般在连接的设备及执行的安装完后进行。

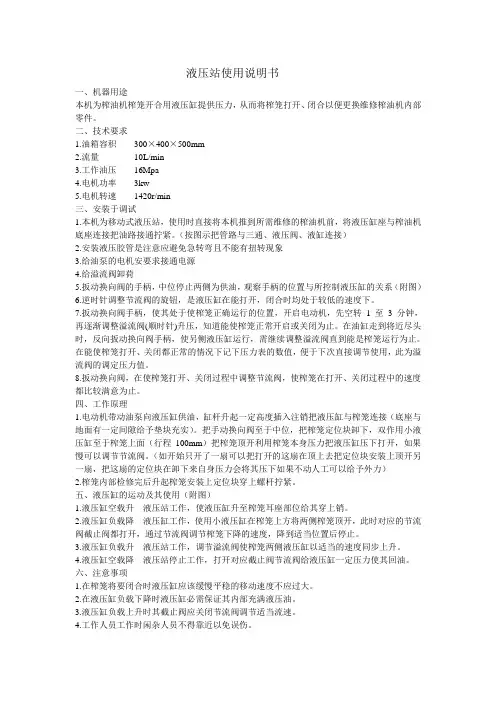

液压站使用说明书一、机器用途本机为榨油机榨笼开合用液压缸提供压力，从而将榨笼打开、闭合以便更换维修榨油机内部零件。

二、技术要求1.油箱容积300×400×500mm2.流量10L/min3.工作油压16Mpa4.电机功率3kw5.电机转速1420r/min三、安装于调试1.本机为移动式液压站，使用时直接将本机推到所需维修的榨油机前，将液压缸座与榨油机底座连接把油路接通拧紧。

（按图示把管路与三通、液压阀、液缸连接）2.安装液压胶管是注意应避免急转弯且不能有扭转现象3.给油泵的电机安要求接通电源4.给溢流阀卸荷5.扳动换向阀的手柄，中位停止两侧为供油，观察手柄的位置与所控制液压缸的关系（附图）6.逆时针调整节流阀的旋钮，是液压缸在能打开，闭合时均处于较低的速度下。

7.扳动换向阀手柄，使其处于使榨笼正确运行的位置，开启电动机，先空转 1 至3 分钟，再逐渐调整溢流阀(顺时针)升压，知道能使榨笼正常开启或关闭为止。

在油缸走到将近尽头时，反向扳动换向阀手柄，使另侧液压缸运行，需继续调整溢流阀直到能是榨笼运行为止。

在能使榨笼打开、关闭都正常的情况下记下压力表的数值，便于下次直接调节使用，此为溢流阀的调定压力值。

8.扳动换向阀，在使榨笼打开、关闭过程中调整节流阀，使榨笼在打开、关闭过程中的速度都比较满意为止。

四、工作原理1.电动机带动油泵向液压缸供油，缸杆升起一定高度插入注销把液压缸与榨笼连接（底座与地面有一定间隙给予垫块充实）。

把手动换向阀至于中位，把榨笼定位块卸下，双作用小液压缸至于榨笼上面（行程100mm）把榨笼顶开利用榨笼本身压力把液压缸压下打开，如果慢可以调节节流阀。

（如开始只开了一扇可以把打开的这扇在顶上去把定位块安装上顶开另一扇，把这扇的定位块在卸下来自身压力会将其压下如果不动人工可以给予外力）2.榨笼内部检修完后升起榨笼安装上定位块穿上螺杆拧紧。

五、液压缸的运动及其使用（附图）1.液压缸空载升液压站工作，使液压缸升至榨笼耳座部位给其穿上销。
