第3章照明信号系统汇总

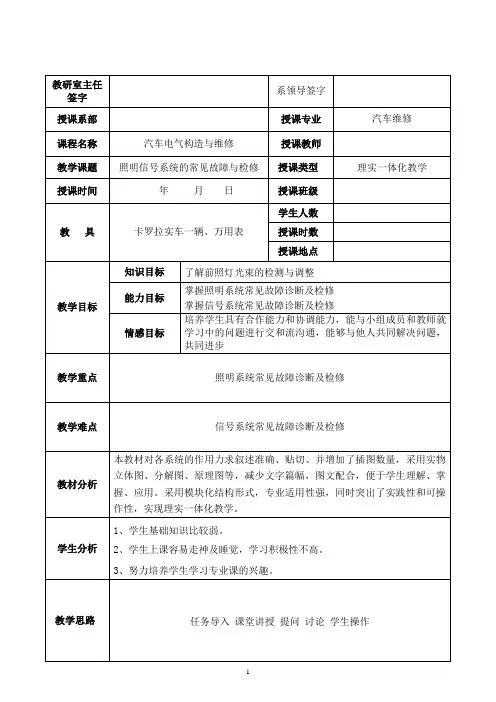

教学环节教学内容教师活动学生活动组织教学1、强调纪律，检查人数2、按学号进行分组班长点名复习回顾1、汽车前照灯的结构及分类2、灯光开关和前照灯的控制电路3、信号装置及控制电路4、照明及信号电路简析。

板书做好笔记新授知识任务三照明信号系统的常见故障与检修一．照明系统常见故障诊断及检修照明系统常见故障及原因见下表1-1。

表1-1二．前照灯光束的检测与调整前照灯光束检查可采用屏幕检验法，如图1-1所示。

图1-1 前照灯光束的调整三．信号系统常见故障诊断及检修新授知识1. 灯光信号⑴转向灯电路的检修转向灯电路常见故障有单边不亮、频率不当等。

①单边不亮：说明电源电路到转向灯开关均正常，故障出在转向灯支路上（有断路），应检查灯丝有无烧断，灯泡是否接触不良，插接器是否接触不良。

②转向灯不闪烁：故障原因为电源—闪光继电器—转向开关的电源线路中断路；闪光继电器损坏和转向开关损坏，排除方法可将其重新接好、修理或更换。

③左转向时闪光正常而右转向时闪光变快：原因为右转向灯瓦数小；右转向灯有一只灯泡坏或线路有接触不良处，可按规定安装或更换电池，使搭铁良好的排除方法。

④右转向时，转向灯闪烁正常，但左转向时前面对面两前位灯均微弱发光：原因为左前位灯搭铁不良（采用双丝灯泡时），使搭铁良好的排除方法。

⑤接通转向开关，闪光继电器立即烧坏：发现转向开关至某一转向灯之间的线路中有短路搭铁处，找出搭铁处重新绝缘，故障排除。

⑵制动灯电路故障检修汽车制动灯受行车制动器控制，常见控制开关分踏板控制式、液压控制式、气压控制式三种，如图1-2所示。

图1-2 制动灯电路⑶倒车灯、倒车报警器电路故障检修倒车灯常见故障有以下三种：①倒车灯不亮先查看倒车灯保险是否烧断；若完好，可将倒车灯开关短接，短接后灯变亮，说明倒车灯开关失效；短接后灯仍不亮，可查倒车灯灯丝是否烧断，灯座是否接触不良；最后用试灯查线路是否断路。

②倒挡挂不进遇此故障，可旋出倒车灯开关再重挂，挂进了说明倒车灯开关钢球卡死、漏装垫圈或垫圈太薄；重挂挂不进，说明变速器有故障。

照明与信号系统的工作原理及应用1. 引言照明与信号系统是现代社会中不可或缺的一部分，它们在各个领域中起着重要的作用。

本文将介绍照明与信号系统的工作原理以及在不同应用领域中的应用。

2. 照明系统的工作原理照明系统是一种用于提供照明的设备，其工作原理基于光的发射和反射原理。

下面是照明系统的工作原理的一些要点：•照明系统使用光源发射光线，光源可以是白炽灯、荧光灯、LED灯等。

•光线经过反射、折射等过程，使得光线能够传播到需要照明的地方。

•照明系统通过控制光源的亮度和方向，实现适应不同照明需求的灯光效果。

3. 照明系统的应用照明系统广泛应用于各个领域，包括家庭、商业、工业等。

以下是照明系统在不同应用领域中的应用：3.1 家庭照明家庭照明是人们日常生活中最常见的应用领域之一。

家庭照明系统的设计考虑到家庭成员的不同活动和需求，提供舒适的照明环境。

例如：•客厅和餐厅通常需要柔和而温暖的照明，以营造出温馨的氛围。

•厨房和浴室需要明亮而均匀的照明，以提供充足的照明支持工作和清洁。

•卧室则需要柔和而舒适的照明，以促进睡眠和休息。

3.2 商业照明商业照明是商业建筑中必不可少的一部分。

商业照明系统的设计目标是提供良好的照明效果，同时节省能源成本。

以下是商业照明的一些应用：•商场和超市采用高亮度的照明，以吸引顾客和展示商品。

•酒店和餐厅采用柔和的照明，以营造出高端和舒适的环境。

•办公室采用均匀的照明，以提高员工的工作效率。

3.3 工业照明工业照明在工业生产中起着重要的作用。

工业照明系统的设计考虑到生产场所的特殊需求，提供适应不同工作环境的照明效果。

工业照明的应用包括：•工厂和车间使用高强度的照明，以保证工作区域的安全和高效。

•仓库和货运站使用均匀而广泛的照明，以提供充足的照明支持搬运和储存工作。

•飞机场和港口使用远距离的照明，以指示行驶道路和登船口。

4. 信号系统的工作原理信号系统是一种用于传递信息或指示的设备，其工作原理基于电信号的传输和解码。

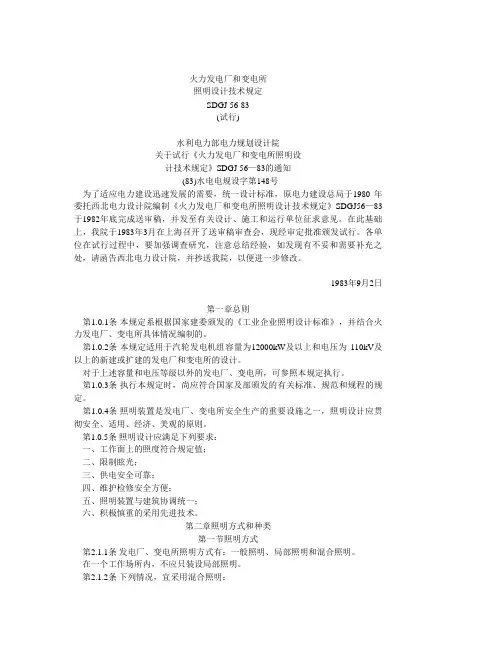

火力发电厂和变电所照明设计技术规定SDGJ 56-83(试行)水利电力部电力规划设计院关于试行《火力发电厂和变电所照明设计技术规定》SDGJ 56—83的通知(83)水电电规设字第148号为了适应电力建设迅速发展的需要，统一设计标准，原电力建设总局于1980 年委托西北电力设计院编制《火力发电厂和变电所照明设计技术规定》SDGJ56—83 于1982年底完成送审稿，并发至有关设计、施工和运行单位征求意见。

在此基础上，我院于1983年3月在上海召开了送审稿审查会，现经审定批准颁发试行。

各单位在试行过程中，要加强调查研究，注意总结经验，如发现有不妥和需要补充之处，请函告西北电力设计院，并抄送我院，以便进一步修改。

1983年9月2日第一章总则第1.0.1条本规定系根据国家建委颁发的《工业企业照明设计标准》，并结合火力发电厂、变电所具体情况编制的。

第1.0.2条本规定适用于汽轮发电机组容量为12000kW及以上和电压为110kV及以上的新建或扩建的发电厂和变电所的设计。

对于上述容量和电压等级以外的发电厂、变电所，可参照本规定执行。

第1.0.3条执行本规定时，尚应符合国家及部颁发的有关标准、规范和规程的规定。

第1.0.4条照明装置是发电厂、变电所安全生产的重要设施之一，照明设计应贯彻安全、适用、经济、美观的原则。

第1.0.5条照明设计应满足下列要求：一、工作面上的照度符合规定值；二、限制眩光；三、供电安全可靠；四、维护检修安全方便；五、照明装置与建筑协调统一；六、积极慎重的采用先进技术。

第二章照明方式和种类第一节照明方式第2.1.1条发电厂、变电所照明方式有：一般照明、局部照明和混合照明。

在一个工作场所内，不应只装设局部照明。

第2.1.2条下列情况，宜采用混合照明：一、视觉工作要求较高的场所；二、采用一般照明难以达到要求或技术经济上不合理时；三、要求光线照射方向能变动时。

第2.1.3条发电厂、变电所宜装设局部照明的工作场所见表2.1.3。

汽车照明与信号系统第六章照明与灯光信号系统第一节照明系统的组成一、汽车灯具的分类汽车灯具按其用途可分为外部照明、内部照明和灯光信号装置三大类。

外部照明：(如图6所示):(如图1、外部照明：(如图6-1所示)外部照明又称为外照灯，主要有前照灯、后照灯、前侧灯、雾灯、牌照灯、组合式前照灯、小灯等。

图6-1外部照明灯2、内部照明：(如图6-2所示)内部照明：内部照明装置包括顶灯、仪表灯、工作灯、指示灯、车厢灯、车门灯等。

图6-2内部照明灯3、灯光信号装置：灯光信号装置：汽车灯光信号装置包括前、后转向灯、倒车灯、制动灯、后尾灯、组合式前信号灯、组合式后信号灯等。

第二节灯光信号系统的组成汽车灯光信号装置包括前转向灯、后转向灯、倒车灯、制动灯、后尾灯、组合式前信号灯、组合式后信号灯等。

一、汽车灯光信号装置组成汽车上灯光除照明用外，还有一些信号灯，作为汽车使用中指示其他车辆或行人的灯光信号(或标志)。

汽车上常用的信号灯主要有：汽车上常用的信号灯主要有：(1)汽车转向信号灯又称方向指示灯(简称转向灯):它装在汽车的前、后、左、右四角，有独立式、一灯两用式和组合式。

转向信号灯的作用是在汽车行驶转弯时，发出明暗交替的闪光信号，使前后车辆、行人等知其行驶方向。

(2)转向指示灯：安装在仪表板上，标志汽车转向并指示转向灯工作情况的灯具，它与转向信号灯并联，并一起工作。

(3)危急报警信号灯：在紧急情况下能发出闪光报警信号的灯具。

通常由转向灯兼任，这种情况下前后左右转向灯同时点亮。

它受危急报警开关和闪光器控制。

(4)尾灯：夜间行车时向后方表示汽车存在的灯具。

(5)制动灯：制动灯又称制动信号灯，俗称“刹车灯”。

均装在汽车后面，多采用组合式灯具。

其用途是在汽车制动停车或减速行驶时，向车后发出灯光信号，以警告尾随的车辆或行人。

制动灯法定为红色，其灯泡功率一般为20~40W,制动灯开关与制动踏板相连，只要制动，灯就会亮，其受制动开关控制。
