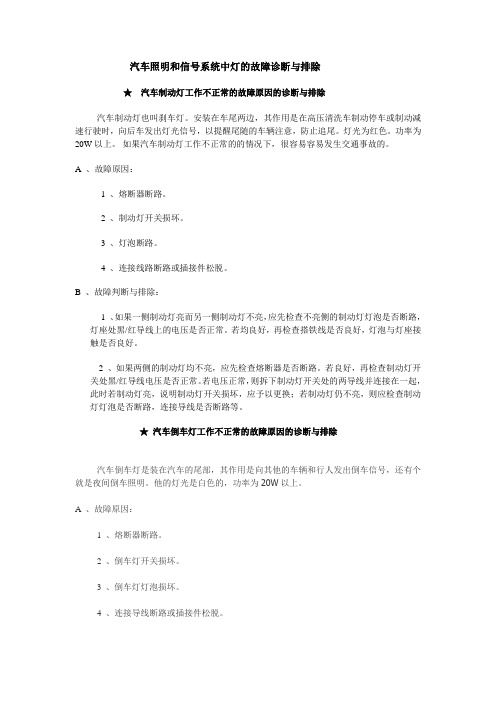

汽车照明和信号系统中灯的故障诊断与排除★汽车制动灯工作不正常的故障原因的诊断与排除汽车制动灯也叫刹车灯。
安装在车尾两边，其作用是在高压清洗车制动停车或制动减速行驶时，向后车发出灯光信号，以提醒尾随的车辆注意，防止追尾。
灯光为红色。
功率为20W以上。
如果汽车制动灯工作不正常的的情况下，很容易容易发生交通事故的。
A 、故障原因：1 、熔断器断路。
2 、制动灯开关损坏。
3 、灯泡断路。
4 、连接线路断路或插接件松脱。
B 、故障判断与排除：1 、如果一侧制动灯亮而另一侧制动灯不亮，应先检查不亮侧的制动灯灯泡是否断路，灯座处黑/红导线上的电压是否正常。
若均良好，再检查搭铁线是否良好，灯泡与灯座接触是否良好。
2 、如果两侧的制动灯均不亮，应先检查熔断器是否断路。
若良好，再检查制动灯开关处黑/红导线电压是否正常。
若电压正常，则拆下制动灯开关处的两导线并连接在一起，此时若制动灯亮，说明制动灯开关损坏，应予以更换；若制动灯仍不亮，则应检查制动灯灯泡是否断路，连接导线是否断路等。
★汽车倒车灯工作不正常的故障原因的诊断与排除汽车倒车灯是装在汽车的尾部，其作用是向其他的车辆和行人发出倒车信号，还有个就是夜间倒车照明。
他的灯光是白色的，功率为20W以上。
A 、故障原因：1 、熔断器断路。
2 、倒车灯开关损坏。
3 、倒车灯灯泡损坏。
4 、连接导线断路或插接件松脱。
B 、故障的判断与排除：1 、如果两侧倒车灯均不亮，首先检查熔断器是否断路。
2 、若熔断器良好，应挂入倒档，检查灯座处黑色导线上的电压是否正常。
3 、如果电压正常，应检测倒车灯灯泡是否损坏，搭铁线接触是否良好。
如果电压为零，则应检测倒车灯开关处黑色导线电压是否正常。
4 、若正常，将其与黑底色导线连在一起，此时，若倒车灯亮，说明倒车灯开关损坏，应更换；若倒车灯仍不亮，说明连接线路有断路处，因修复。
★汽车灯光闪烁频率不一致的故障如何诊断与排除A 、故障原因：1 、转向灯灯泡功率选用不当。
简述汽车照明与信号系统的组成
汽车照明与信号系统是汽车上用于提供照明和传达信息的重要组成部分。
它包括以下几个主要部分：
前照灯：前照灯用于提供车辆前方的照明。
它们通常包括远光灯和近光灯两种模式，以适应不同的行驶条件和对其他道路用户的照明要求。
后尾灯：后尾灯用于提供车辆后方的照明，包括制动灯、示宽灯和尾灯。
制动灯在车辆刹车时亮起，提醒后方车辆注意。
示宽灯用于指示车辆的宽度，以增加夜间和恶劣天气下的可见性。
尾灯用于标识车辆的位置和存在。
转向灯：转向灯用于指示车辆的转向意图。
它们位于车辆的四个角落，通过闪烁的方式向其他车辆和行人传达转向信号，提醒它们车辆即将改变方向。
示廓灯：示廓灯用于标识车辆的轮廓和存在。
它们通常位于车辆的前部、后部和侧部，以增加车辆的可见性，尤其在夜间或能见度较差的情况下。
雾灯：雾灯用于在雾天或恶劣的天气条件下提供增强的前方照明。
它们通常位于车辆的前部较低位置，以避免雾气影响并提高能见度。
倒车灯：倒车灯用于在倒车时提供后方照明。
它们使得驾驶员可以清楚地看到后方的障碍物，提高安全性。
除了上述照明系统，汽车的信号系统还包括其他重要组成部分，如喇叭、警示灯和灯光控制开关。
喇叭用于发出警示声音，提醒其他车辆或行人注意。
警示灯可以包括警示灯闪光、紧急闪光等功能，用于表示紧急情况或特殊警示。
灯光控制开关用于驾驶员操作和控制车辆照明系统的开关和模式。
照明系统的组成及作用学习目标（1）了解照明系统的组成及作用；（2）了解信号警示系统的组成及作用一、照明信号系统的基本组成现代汽车为了保证行驶安全，装备了多种照明与信号设备。
照明系统不但要符合交通法规的要求，还要满足运行安全的要求。
不同汽车照明与信号系统不完全相同，但一般包括照明系统、灯光信号系统及声响报警系统。
照明系统包括前照灯、雾灯、倒车灯、牌照灯、内部照明系统等；灯光信号系统包括转向信号灯、危险报警信号灯、制动灯、示廓灯、高位制动灯等；声响报警系统包括电喇叭、倒车警告装置等。
速腾照明系统组成二、照明与信号系统的分类和作用为了保证汽车行驶安全，现代汽车上都装备了多种照明与信号设备，但不同汽车照明与信号系统也是不同的，除了美观实用外，还必须符合交通法规及保证行车安全。
汽车照明与信号系统包括照明灯和信号灯两大类。
1）前照灯：又称大灯或头灯，是照明汽车前方道路的主要灯具。
有近光灯和远光灯之分。
也有四灯制和两灯制之分，功率一般为40~60W。
现代汽车均向四等制发展。
2）小灯：小灯又称示廓灯、示宽灯、停车灯或示位灯。
它安装在汽车前后边缘四角。
3）雾灯：用于雨雪天气行车时道路照明，有前雾灯和后雾灯两种。
4）仪表灯照明灯：用于仪表照明，以便于驾驶员获取行车信息和进行正确操作，其仪表灯数量依车型而定。
5）顶灯：用于车内照明。
有的车辆顶灯还具有门灯的作用，即当车门关闭不严会亮，以便提醒驾驶员注意6）牌照灯：安装在汽车尾部的牌照上方，用于夜间照亮汽车牌照。
工作灯。
用于在排除汽车故障或检修时提供照明。
2.警告信号灯的分类及作用1）转向信号灯：在汽车转弯时，发出明暗交替的闪光信号，以示汽车向左或向右转向行驶，转向灯一般有四只或六只，光色为橙色。
2）危险报警灯：与转向信号灯共用。
当车辆出现故障停止路面上时，按下危险报警开关，全部转向灯同时闪亮，提醒其他车辆避让。
3）制动灯：安装在汽车后面，当踩下制动踏板时，便发出较强的红光，以示本车制动或减速停车，向后车或行人发出灯光信号以便提醒。
