汽车照明与灯光信号系统讲解

的熔断丝之前，应查找出超负荷的原因.
•
其方法是:将熔断丝所接各灯的接线从灯座拔掉，用万
用表电阻挡测量灯端与搭铁之间的电阻，若电阻较小或为0，
则可断定线路中有搭铁故障。
•
排除故障后，再把熔断器复位或更换新的熔断丝。
PPT文档演模板
汽车照明与信号系统 PowerPointPresent
• 其他部位检查方法
汽车照明与信号系统 PowerPointPresent
(1)汽车电喇叭的 结构及工作原理
筒形、螺旋形电喇叭
筒形、螺旋形电喇叭的构造如
图28所示。其主要机件由山形铁心、
线圈、衔铁、膜片、共鸣板、扬声筒、
触点以及电容器等。膜片和共鸣板借
中心杆与衔铁、调整螺母、锁紧螺母
联成一体。通过线圈的通断使得膜片
不断振动，从而发出一定音调的音波，
过去汽车转向灯闪光器，多采用电热式结构，由于它们工作稳定性差、 寿命短、信号灯的亮暗不够明显，因而目前多采用结构简单、体积小、
工作稳定、使用寿命长的电子式闪光器即晶体管式和集成电路式两大类。
PPT文档演模板
汽车照明与信号系统 PowerPointPresent
（1）电容式闪光器
电容式闪光器是利用电容器
PPT文档演模板
汽车照明与信号系统 PowerPointPresent
（2）反射镜
反射镜的表面形状呈旋转抛物面， 如图2所示，一般由0.6～0.8mm的薄 钢板冲压而成或由玻璃、塑料制成。 其内表面镀银、铝或镀铬，然后抛光 处理；目前反射镜内面采用真空镀铝 的较多。
反射镜的作用是将灯泡的散射 （直射） 光反射成平行光束，使 光度大大增强，增强几百倍乃至上 千倍，以保证汽车前方150～400m 范围内足够的照明。如图3所示。

汽照明与信号
• 汽车照明系统 • 汽车信号系统 • 汽车照明与信号系统的电路与控制 • 汽车照明与信号系统的安全与法规
• 未来汽车照明与信号系统的发展趋
01
汽车照明系统
前照灯
远光灯
01
近光灯
02
转向灯
03
近光灯与远光灯
近光灯
远光灯
在夜间或能见度低的情况下，远光灯 可以照亮较远的距离，提供良好的视野。
2
使用场景
3
03
汽车照明与信号系Biblioteka 的电路与控制前照灯的电路与控制
前照灯的电路组成
包括电源、开关、继电器、前照灯等部件。
前照灯的控制方式
包括手动控制和自动控制两种方式。
前照灯的开关控制
通过汽车仪表板上的开关或方向盘左侧的开关进行控制。
信号灯的电路与控制
信号灯的电路组成 信号灯的控制方式 信号灯的开关控制
灯光配置 灯光色温 信号系统响应时间
05
未来汽车照明与信号系统的发展趋势
LED在汽车照明系统中的应用
LED光源的优点 LED照明系统的应用 LED技术的进步
智能照明系统的发展
智能照明系统的优势 智能照明系统的应用 智能照明系统的发展趋势
先进驾驶辅助系统（ADAS）对汽车照明与信号系统的要 求与影响
THANK YOU
雾灯
• 装于汽车前部和后部，由于雾天能见度低，驾驶 员难以发现车辆，因此雾灯能在雾天提供额外的 照明和被发现距离。
转向灯
倒车灯
02
汽车信号系统
危险报警灯
01
02
作用
类型
03 使用场景
停车灯
作用
类型
使用场景

前照灯状态自动调整系统：根据汽车负载的不 同自动调整前照灯前倾的角度
转向信号灯的闪光器
为了指示车辆的行驶方向，便于交通指 挥，汽车上都装有转向信号灯。当汽车 转向时，通过闪光器使左边或右边的前、 后转向信号灯闪烁发光。如遇危险情况， 前、后、左、右转向灯同时发出闪光， 作为危险警报信号。闪光器按用途有转 向和报警之分。
优点是密封性能好，反射镜 不会受到大气的污染，反射 效率高，使用寿命长。
前照灯的电子控制装置
前照灯会车自动变光器：会车时，自动变换远 光为近光；会车后，变换近光为远光
前照灯昏暗自动发光器：检测到外部光线较弱 时，自动接通前照灯电路
前照灯关闭自动延时器：当汽车夜间停入车库 后，为驾驶员下车离开提供一段时间的照明
Z形配光
前照灯的类型
半封闭式前照灯：配 光镜与反射镜用粘结 剂等方法粘合，灯泡 可以从反射镜后端装 入。
优点是灯丝烧断只需 更换灯泡，缺点是密 封性不良
前照灯的类型
封闭式前照灯：反射镜和配 光镜熔焊为一体，形成灯泡， 灯丝焊在反射镜底坐上。反 射镜反射面经真空镀铝，灯 内充以惰性气体与卤素。
作用是将反射镜反射出的平行光束进行折射， 使车前路面和路线都有良好而均匀的照明。
充气灯泡
汽车前照灯常用的灯泡有 普通充气灯泡和卤钨灯泡
普通充气灯泡：其灯丝用 钨丝制成(钨的熔点高、发 光强)。灯泡内充以约86％ 的氩和约14％的氮的混合 惰性气体。
卤钨灯泡
卤钨灯泡：在惰性气体中加入了 一定量的卤族元素（氟、氯、溴、 碘等），利用卤钨再生循环反应 的原理制成的。
第五章 汽车照明与信号系统
汽车照明和信号灯的种类及用途 前照灯的结构与种类 转向信号灯闪光器 各种信号装置 电喇叭

前照灯控制电路主要由前照灯、灯光开关、变光开关、前照灯继电器 组成。
①灯光开关有拉钮式、旋转式、 组合式等形式，其中组合开关应用较 为广泛。
如图所示，转动开关端部，可依 次接通尾灯和前照灯。当驾驶员将开 关向下压时，前照灯便由近光变为远 光；当将开关向上扳时，亦可变为远 光，松手后开关自动弹回近光位置。
汽车电器设备构造与维修
任务一 认识照明系统
为了保证汽车夜间行驶的安全，在汽车上 装有多种照明设备，用来在夜晚照明道路、标 示车辆宽度、照明车厢内部和仪表、方便夜间 检修等。
照明系统主要包括前照灯、雾灯、牌照灯、 仪表灯、顶灯等设备，其中，前照灯是最重要 的装置。
1 前照灯的基本要 求：
（1）前照灯应保证车前有明亮且均匀的照明，使驾驶员能看清车 前100 m以内路面上的所有障碍物。
驾驶员关闭前照灯、停车灯等或者自动关闭灯光。
如图所示， 在点火开关 断开而前照灯（或停车灯） 仍然亮着的情况下，电流经 二极管VD1（或VD2），使VT 产生基极电流而导通，蜂鸣 器发出声音提醒驾驶员关灯； 当接通点火开关时，VT的基 极电位提高，VT截止，蜂鸣
器不发出声音。
任务一 认识照明系统
2）前照灯的电路组成
任务一 认识照明系统
②前照灯关闭自动延时器是一种自动延时关闭前照灯的电子控制装置，
它的主要作用是在汽车停驶后，为驾驶员下车离去提供一段时间的照明， 以免摸如黑图所离示开，车前辆照。灯关闭自动延时 器利用晶闸管的通断来控制继电器动 作，而晶闸管的通断由电容器电路控 制。
任务一 认识照明系统
③提醒关灯装置由灯光提示警报系统与自动关闭系统构成。该装置的作用是 当点火开关关闭，但驾驶员忘记关闭灯光控制开关时，自动发出警报，警告

远光灯丝位于反射镜的焦点处，近光灯丝则位于焦点前方且 稍高出光学轴线，其下方装有金属配光屏。
图5-9 前照灯的配光光形
（a）对称形 （b）E形非对称形 （c）Z形非对称形
4、采用Z形非对称配光光形
图5-10 Z形非对称配光
图5-11 三插片式双丝灯泡
三、前照灯的控制电路
1、前照灯自动点亮控制电路 灯光自动点亮系统的控制电路见图5-16
二、电喇叭的调整
不同型式的电喇叭结构不完全相同，调整方法也不一致，但调整原则基本相 同。
1．音调调整
上、下铁芯间的间隙δ→膜片振动频率→音调的高低（对于盆形）减小间 隙→音调，反之则降低音调。间隙值视喇叭的高、低音及规格型号而定。
螺旋形：先松开
锁紧螺母，然后转 动衔铁4，即可改 变衔铁与铁心气 隙δ
2、前照灯光束调整控制电路
图5-17 载荷发生变化时汽车前照灯在路面 上的照射范围 （a）加速或后部有载时 （b）制动时
前照灯光束调整器
前照灯光束调整控制系统的工作过程
(a) 光束控制开关打至“3”位置 (b) 光束控制开关打至“0”位置
3、前照灯的关闭延时控制电路
图5-16 前照灯的关闭延 时控制电路 1-仪表板上的常开延时按 钮开关 2-放大器组件； 3-机油压力开关；4-灯光 控制开关；5-变光开关； 6-低油压报警灯
1．电喇叭不响故障诊断：
原因：
熔丝断、继电器或电喇叭按钮有故障。 （1）先检查熔断丝和电喇叭搭铁情况
（2）检查按钮。 （3）检查继电器。
2．电喇叭音量小沙哑
故障原因：触点烧蚀、搭铁不良。
3.电喇叭长响不止 原因：（1）按钮卡住，或按钮弹簧折断。
（2）喇叭继电器触点烧结，不能自行分开。

• 半封闭式大灯的配光镜由反射镜边缘上的齿簧固定在反射镜上，二 者之间由橡胶圈或密封胶密封，灯泡可从反射镜后端进行拆装，结构 见图4-5。它维修方便，应用广泛，但是密封性差。
• (3)投射式大灯 • 投射式大灯采用卤素灯泡，反射镜近似于椭圆形状。它有两个焦点，
第一焦点在灯泡上，第二焦点则在灯光中形成。其结构见图4-6。 • 在第二焦点附近设有遮光板，可遮档向上的光线，形成明暗分明的配
• (3)反射镜 • 反射镜的作用是收集灯泡发出的光线，并将这些光线聚合成很强的光
束射向远方。反射镜的表面形状呈各种各样(图4-10)，反射镜一般用 薄钢板冲压而成，其内表面镀银、镀铝或镀铬，然后抛光。
• 三、汽车大灯的控制开关
• 汽车大灯控制开关主要有灯光转换开关和变光开关。 • 1.灯光转换开关 • 灯光开关的形式有拉钮式、旋转式和组合式等多种，目前汽车上常见
的灯光转换开关有旋转式和组合式两种，见图4-11。
上一页 下一页 返回
二 汽车大灯照明系统
• 图4-11(b)所示为轿车使用的组合开关。转动开关端部，便可依次接 通尾灯(包括前小灯)和大灯;将开关向下压，由近光变为远光;此时将 开关向上扳，由远光变为近光;向前扳动开关，可使右转向灯工ຫໍສະໝຸດ ;向 后扳动开关、可使左转向灯工作。
上一页 下一页 返回
二 汽车大灯照明系统
• 近光灯控制 • 当前大灯变光开关E60置于近光档时，E60的8脚与11脚导通。 • 蓄电池正极→50 A主前大灯熔丝→调光继电器线圈→ E60 ( 8~11脚)
→E1搭铁→蓄电池负极。此时，H-LP继电器线圈通电，闭合。 • 蓄电池正极→ 50 A主前大灯熔丝→前照灯继电器触点后分两路:一路
行李舱内部空间。 • (6)门控灯

将灯泡放在反射镜的光学焦点上， 可照射150米以上。
编辑ppt
12
反射镜图
编辑ppt
13
3.配光镜
结构:也称散光玻璃,由透明玻璃制成的棱 镜和透镜的组合体.
作用:将反射镜反射出的光线进行折射,以 扩大光线的照射范围.
编辑ppt
14
配光镜图
编辑ppt
15
三、前照灯的防眩目
1. 采用双灯丝. 2. 采用带遮光罩的双灯丝. 3. 采用不对称光形. 4. Z型光形.
1.保证车前方100米有明亮而均匀的光照。 2.前照灯应具有防眩目装置。
编辑ppt
7
二、前照灯的结构
1. 灯泡 （1）充气灯泡。 （2）卤钨灯泡。
2. 反射镜 3. 配光镜
编辑ppt
8
1)充气灯泡
特点：灯丝为钨丝， 灯泡内充满氩和氮气。 原理： 当灯光工作时，惰性气体受热膨胀后
灯泡内压力增大。 优点：可减少钨丝的蒸发，延长灯泡的寿命。
控制过程: 车灯开关 大灯继电器 变 光开关 前照灯.
编辑ppt
44
解放CA1092汽车照明系统电路图
编辑ppt
45
二、桑塔纳轿车照明系统电路
电路特点: 灯光开关直接控制大灯. 超车灯开关直接控制远光灯. 雾灯开关由车灯开关控制. 雾灯开关1档控制前雾灯. 雾灯开关2档前\后雾灯同时亮. 顶灯\行李箱灯由门控开关控制. 仪表灯\时钟\点烟器\开关照明灯 在车灯编开辑pp关t 1档2档时,都亮. 46
编辑ppt
39
1.前照灯的使用注意事项
(1) 防止水分及灰尘进入前照灯. (2)要按车型,配套使用灯泡等光学组件. (3)灯总成在车上安装要牢固.
编辑ppt

从奥迪R8电子系统全面使用LED车灯，到奔驰、宝马、凯 迪拉克、丰田等公司也相继推出了LED前照灯替代传统白炽光、 HID灯的汽车车型，相信不久会有更多的汽车厂家将LED车灯作 为汽车照明的首选。
19
(2) 反射镜
反射镜的作用是将灯泡的光线聚合并导向远方。 如图5.5所示为反射镜反射灯泡光线的情况。
• 国内外生产的双丝灯泡的前照灯,按近光的配光不 同 , 分为对称式和非对称式两种不同的配光制。
23
(1) 对称式配光
远光灯丝位于反射镜的焦点上,而近光灯丝则位 于焦点的上方并稍向右偏移( 从灯泡向反射镜看去 ) 。对称式配光的工作情况如图5.8所示。
图5.8 对称式配光的工作情况
24
图5.9 具有配光屏的双灯丝灯泡的工作情况 1. 近光灯丝;2. 遮光屏;3. 远光灯丝
缺点：价格高、容易炫目。
18
3）LED灯
LED灯在车内照明和刹车灯、应急灯等方面的应用已经起 得了显著的成效，LED在整车内外部照明光源的比重已经超过 了80%。随着LED照明技术的快速发展和成本的逐步下降，LED 前照灯经过近年来的技术验证、概念车展示等阶段之后，越来 越接近大范围应用于量产车系统中的美好前景。
6
照明灯按照灯光控制方法划分，分两类：
小灯
Hale Waihona Puke 示宽灯 示高灯 尾灯 牌照灯
大灯 （前照灯）
远光灯 近光灯
7
汽车外部照明灯
8
汽车内部照明
1. 发动机罩下灯;2. 工作灯;3. 仪表照明灯、报警指示灯; 4. 顶灯;5. 门灯;6. 阅读灯;7. 行李厢灯;8. 开关照明灯
9
2.常用照明灯功能
1 前照灯 前照灯装在汽车头部的两侧，用于夜间行车道路的照明。 有两灯制和四灯制之分，功率一般为40~60W。 2 雾灯 雾灯有前雾灯和后雾灯两种。前雾灯装于汽车前部比前照 灯稍低的位置，用于在雨雾天气行车时道路的照明；为保证雾 天高汽车向后方车辆或行人提供本车位置信息，交通管理部门 规定，运行车辆应在车辆后部加装功率较大的后雾灯，以降低 交通事故发生率。雾灯的光色规定为光波较长的黄色、橙色或 红色。

③ 电子式闪光器
电子式闪光器分为晶体管式和集成电路式两类，图所示 为带继电器触点式晶体管闪光器外形和结构原理图，其触点 为常闭合触点。
⑵ 转向灯及危险信号报警灯电路
转向灯闪烁由闪光器控制电流通、断得到，闪光频率为 1.5±0.5Hz。转向信号闪光器与危险报警闪光器可以共用（图a）
也可以单独设置（图b）。

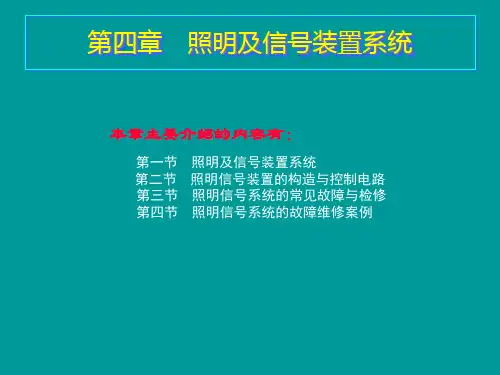

第四章 照明及信号装置系统
本章主要介绍的内容有：
第一节 照明及信号装置系统 第二节 照明信号装置的构造与控制电路 第三节 照明信号系统的常见故障与检修 第四节 照明信号系统的故障维修案例
第一节 照明与信号系统的组成
本节主要介绍的内容有：
● 汽车灯具 ● 灯具的作用及其在车上的位置
一．汽车灯具
⒈ 照明灯
⑵ 电喇叭控制电路
按下喇叭按钮时，蓄电池便给喇叭继电器线圈提供小电流，使 继电器铁心产生电磁吸力，将继电器触点闭合，接通了双音电喇叭， 喇叭发音。
四．照明及信号电路简析
第三节 照明信号系统的常见故障与检修
本节主要介绍的内容有：
● 照明系统常见故障诊断与检修 ● 前照灯光束的检测与调整 ● 信号系统常见故障诊断及检修 ● 灯光线路断路、短路的检测
汽车照明灯按其安装位置和用途不同，可分为外部照明灯和内部照明 灯。
⒉ 信号灯
信号灯主要包括前/后转向灯、倒车灯、制动灯、后尾灯、组合式 前信号灯、组合式后信号灯等。
下图所示的是桑塔纳轿车组合灯，它把制动灯、倒车灯、 后转向灯、尾灯等组合在一起。
二．灯具的作用及其在车上的位置

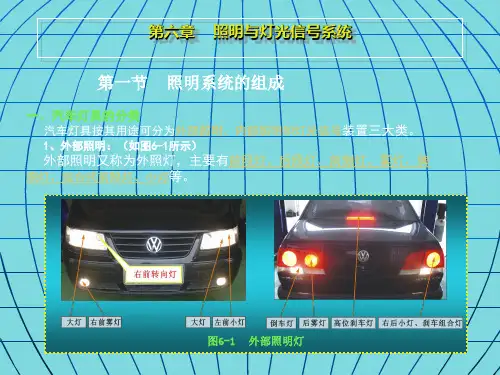

⒈ 外部照明灯
外部照明灯又称为外照灯，主要有前照灯、后照灯、前侧 灯、雾灯、牌照灯、组合式前照灯、小灯等，各种外部照明灯 在车上的位置如图a、图b所示。

（5）制动灯：制动灯又称制动信号灯，俗称“刹车灯”。均装在汽车后面，多 采用组合式灯具。其用途是在汽车制动停车或减速行驶时，向车后发出灯光信号， 以警告尾随的车辆或行人。
制动灯法定为红色，其灯泡功率一般为20~40W，制动灯开关与制动踏板相连，只要制动， 灯就会亮，其受制动开关控制。
（6）门灯：指示车门关闭状况的信号灯。通常受控于门轴处的控制开关。
灯等。
图6-2 内部照明灯
3、灯光信号装置： 汽车灯光信号装置包括前、后转向灯、倒车灯、制动灯、后尾灯、
组合式前信号灯、组合式后信号灯等。
第二节 灯光信号系统的组成
汽车灯光信号装置包括前转向灯、后转向灯、倒车灯、制动灯、后 尾灯、组合式前信号灯、组合式后信号灯等。
一 车 的辆 前、或 、汽行 后车人 、的 左灯灯 、光光 右信信 四号号 角（，装或有置标独组志立成）式。、一灯两用式和组合式。转向信号灯 的作汽用车是上在常汽用车的行信驶号转灯弯主时要，有发：出明暗交替的闪光信号，使前后车辆、 汽内汽的 情的（图图汽（汽第的通图汽 （内1汽组图汽汽（2图汽情图（第（制内其的（汽 图汽、 、车部车前况前166车1车二前常6车4部车合6车车36车况62二2动部用前3车6车） --） -） -） --） ） ） -外内2212121上 照 灯 、的 、 灯 上 节 、 受 灯照 灯 式 上 上 灯 的 节 灯 照 途 、 上上汽汽尾部危部转转危常明具后 灯后光常后控光 明光前常灯光灯法明是后常 常内内外内外内外车车灯照急照向向急用装按、 具、信用、于信 装信信用光信具定装在、用 用灯灯部部部部部部部转转：明报明指指报（的置其左 ，左号的左门号 置号号的除号，为置汽左的 的光光照照照照照照照汽向向夜：警：示示警信包用、 它、装信、轴装 包装灯信照装它红包车、信 信信信1明明明明明明明信信间（信（灯灯信车 ）号括途右 与右置号右处置 括置、号明置与色括制右号 号号号灯灯灯灯灯灯灯号号行如号如：：号灯顶可四 转四包灯四的包 顶包组灯用包转，顶动四灯 灯系系上汽灯灯车图灯图安安灯主灯分角 向角括主角控括 灯括合主外括向其灯停角主 主统统又 又 时 ： 装 装 ：66灯车要、为，信，前要，制前、前式要，前信灯、车，要要的的--12称称向在在在在有仪外有 号有转有开转 仪、后有还、号泡仪或有有 有所所组组光转方方后紧仪仪紧：表部独 灯独向：独关向 表后信：有后灯功表减独： ：示示成成向向方急表表急除向灯照立 并立灯立。灯 灯转号一转并率灯速立））指指表情板板情、明式 联式、式、 、向灯些向联一、行式照信示示示况上上况工、、 ，、后、后 工灯等信灯，般工驶、明号灯灯汽下，，下作内一 并一转一转 作、。号、并为作时一（（车能标标能用灯灯部灯 一灯向灯向 倒灯倒一灯，灯2简简存发志志发0、照两 起两灯两灯 、车，车起、向两~外又称称在出汽汽出4指明用 工用、用、 指灯作灯工指车用0转转的闪车车闪，W称示和式 作式倒式倒 示、为、作示后式向向灯光转转光，灯灯和 。和车和车 灯制汽制。灯发和还方灯灯具报向向报制、光组 组灯组灯 、动车动、出组））。警并并警有向动车信合 合、合、 车灯使灯车灯合：：信指指信灯厢号式 式制式制 厢、用、厢光式一指它它号示示号开灯装。 。动。动 灯后中后灯信。些装装的转转的示关、置灯灯 、尾指尾、号在在灯向向灯与信车三、、 车灯示灯车，灯汽汽具灯灯具制门大后后 门、其、门以号（车车。工工。动类他警作作踏灯简。告板尾，称相随作转连的，车为向只辆汽灯要或制行车）动人使：，。灯用它就中装会亮指在，示汽其其车受制他动开关控制。

闭式和封闭式前照灯三种。
1.可拆式前照灯 可拆式前照灯由于反射镜和配光镜分别安装而构成组件，因此
气密性差，反射镜易受湿气和尘埃污染而降低反射能力，严重降 低照明效果，目前已很少采用。
2.半封闭式前照灯 半封闭式前照灯的结构如图5－9所示，其配光镜靠卷曲反射镜
边缘上的牙齿而紧固在反射镜上，二者之间垫有橡皮密封圈，灯 泡只能从反射镜后端装入。当需要更换损坏的配光镜时，应撬开 反射镜外缘的牙齿，安上新的配光镜后，再将牙齿复原。
为了保证安装时使远光灯丝位于反射镜的焦点上，使近光灯丝 位于焦点的上方，故将灯泡的插头制成插片式（图5—2所示）。 插头的凸缘上有半圆形开口，与灯头上的半圆形凸起配合定位。 三个插片插入灯头距离不等的三个插孔中，保证其可靠连接。
这种插片式灯泡的优点具有结构简单，拆装方便，接触性能可 靠，并能与全封闭式前照灯通用，因此，国内生产的前照灯灯泡 多采用这种结构。
3
2019/9/21
第二节 前照灯
一、前照灯的照明要求
世界各国交通管理部门一般都以法律形式规定了汽车前照灯的 照明标准，以确保夜间行车的安全，基本要求如下：
1.前照灯应保证车前有明亮而均匀的照明，使驾驶员能看清车前 100m以内路面上的任何障碍物。随着高速公路的建成，汽车行驶 速度的提高，要求汽车前照灯的照明距离也相应的增长，现代有 些汽车的前照灯照明距离已达到20影响因素，维修方便，因此 得到广泛使用。
卤族元素是指碘、溴、氯、氟等元素。现在灯泡使用的卤族元 素一般为碘或溴，叫做碘钨灯泡或溴钨灯泡。我国目前生产的是 溴钨灯泡。
卤钨灯泡是利用卤钨再生循环反应的原理制成的。卤钨再生循 环的基本作用过程是：从灯丝蒸发出来的气态钨与卤族反应生成 了一种挥发性的卤化钨，它扩散到灯丝附近的高温区又受热分解， 使钨重新回到灯丝上，被释放出来的卤素继续扩散参与下一次循 环反应，如此周而复始地循环下去，从而防止了钨的蒸发和灯泡 的发黑现象。

20
项目5 汽车照明与信号系统
图 5-9 半封闭式前照灯 1-灯壳；2-灯泡卡盘；3-灯泡；4-反射镜；5-玻璃球面；6-配光镜丝
21
项目5 汽车照明与信号系统
3．封闭式前照灯 封闭式前照灯（又叫真空灯），其反射镜和配光镜用玻璃制成一体， 形成灯泡， 里面充以惰性气体。灯丝焊在反射镜底座上， 反射镜的反射 面经真空镀铝， 其结构如图5-1所示。 由于封闭式前照灯完全避免了反射镜被污染以及遭受大气的影响， 其反射效率高， 照明效果好， 使用寿命长， 得到了较快普及。但当灯 丝烧断后， 需要更换整个总成， 成本高。
26
项目5 汽车照明与信号系统
（a）远光接通
（b）近光接通
图 5-11 远光灯和近光灯的反射效果
1-近光灯丝；2-配光屏；3-远光灯丝
27
项目5 汽车照明与信号系统
2．采用非对称配光屏双 丝灯光
非对称式配光的配光屏安 装时偏转一定角度，左侧边缘 倾斜15°，与新型配光镜配合使 用，形成图5-12所示的不对称 近光光形。光形中有明显的明 暗截止线，上方区是一个明显 的暗区，相距50m对面驾驶员 眼睛处于暗区，避免迎面驾驶 员的眩目。
2
项目5 汽车照明与信号系统
任务1 照明系统的检修 相关知识 汽车照明系统是汽车夜间行驶必不可少的照明设备，为了提高汽车的行驶速度确保夜间行车的 安全，汽车上装有多种照明设备，用于夜间行车照明、车厢照明及检修照明。 一、汽车照明系统组成 汽车照明系统根据安装位置和用途不同，一般可分为车外照明装置和车内照明装置。 （一）车外照明装置 1．前照灯 俗称“大灯”，其任务是汽车夜间运行时照明道路。前照灯有两灯制和四灯制之分，四灯制前照 灯并排安装时，装于外侧的两只应为近、远光双光束灯；装于内侧的两只应为远光单光束灯。灯泡功 率为40～60 W。

灯泡工作时，内部形成卤 钨再生循环反应：
从灯丝蒸发的气态钨与卤素反应→生成卤化钨→扩散
到灯丝→受热分解→钨重回灯丝→卤素继续扩散→下
一轮循环→从而防止钨的蒸发→避免了灯泡发黑。

卤钨灯发光效率比普通灯泡高50%~60%，耐久性好
27
5.2 照明系统

（3）氙气灯HID HID是High intensity Discharge 缩写。
9


5.1.1 照明系统

3、倒车灯 倒车时汽车后方照明并警 告其他车辆和行人，兼有 灯光信号功能。

倒车灯在汽车尾部，光色
为白色，功率一般为28W。
10
5.1.1 照明系统

4、牌照灯
用于照亮牌照，要求夜 间在车后20M处能看清牌 照号码。 装在汽车尾部牌照上方， 灯光光色为白色，灯泡 功率为8~10W。
车起步、转向、靠边停车、
变更车道或超车时，发出
交替闪光信号，提醒注意。
14
5. 1. 2 灯光信号系统

光色为黄色，功率约为 20W。
要求前、后白天100M外 可见，侧面白天30M外可 见。 闪光频率控制在 1.0~1.5HZ。
15


5. 1. 2 灯光信号系统

2、危险报警信号灯
用于车辆遇到紧急危险情 况时，同时点亮前后左右 转向灯发出警告信号。 （双跳） 其他要求与转向信号灯相 同。
（1）普通双灯丝灯泡 远光灯丝位于反光镜旋转抛物面的焦点，而近光灯丝 位于焦点的上方。 当远光灯丝通电时，光线经反射沿光轴线平行射向远 方，照得远、散射少。 而近光灯丝通电时，反射后的光线多倾向路面，避免 眩目。但仍有小部分光线射向上方，不理想。

第6章
汽车照明设备与信号系统
图6-4 前照灯的组成
第6章
汽车照明设备与信号系统
• 1.前照灯的组成
前照灯由反射镜、配光镜和灯泡三部分组成如图6-4所示。 • （1）反射镜 反射镜的作用是最大限度地将灯泡发出的光线聚合成强 光束，以增加照射距离。 它一般呈抛物面状，内表面镀铬、铝或银，然后抛光， 目前多采用真空镀铝。 灯丝位于反射镜的焦点处，其大部分光线经反射后成为平 行光束射向远方，其距离可达150 m或更远，如图6-5所示。
图6-3 奥迪轿车的照明与信号系统电路图 1-小灯; 2-小灯、转向灯、危险警报灯开关; 3-车灯、变光与超车灯开关; 4-熔丝; 5-前照灯; 6-转向灯; 7-牌照灯; 8-闪光继电器; 9-雾灯继电器; 10-前雾灯开关; 11-前雾灯; 12-后雾灯开关; 13-后雾灯; 14-卸荷继电器; 15-点火开关; 16-蓄电池; 17-制动灯开关; 18-制动灯; 19-电喇叭; 20-喇叭继电器; 21-喇叭按钮; 22-倒车灯开关; 23-倒车灯
第6章
汽车照明设备与信号系统
图6-2 仪表灯和顶灯的布置
第6章
汽车照明设备与信号系统
•
上述灯具在汽车中是必须安装使用的。 • 还有一些灯光设备是在一定条件下强制安装 或可选装，如:工作灯、门灯、行李箱灯、阅读灯 等。如图6-3所示，为奥迪轿车的照明与信号系统 电路图。
第6章
汽车照明设备与信号系统
第6章
汽车照明设备与信号系统
汽车上的照明与信号系统的作用:
汽车上都装有多种照明设备和灯光信号装置，俗 称灯系。 保证发动机的正常工作和汽车的行驶安全可靠 。 不同汽车的照明及信号系统是不完全相同的。但都 必须满足两个要求： 保证运行安全 符合交通法规

第一节
照明与信号系统的组成
•4)顶灯(室内灯) •作用：用于夜间或光线昏暗时汽车车内的照明。装于驾驶室和 车厢顶部，用相应的专门开关控制，也有用门开关进行控制，关 车门后需车内照明时，由专门开关控制。功率为5-8W。 •5)牌照灯 •作用：用于汽车夜间行驶时照亮尾部的牌照，装于汽车牌照的 上方或两侧。功率为5-15W。 •要求：其亮度应保证在25m以外能认清牌照号码。 •6)工作灯 •作用：用于夜间或光线昏暗时检修汽车使用。一般用配插头的 工作灯，也有直接装于发动机罩下用开关直接控制的工作灯。
第一节
照明与信号系统的组成
• (1)作用 • 在夜间或能见度低的情况下，向驾驶员、乘客和交通
管理人员提供照明（夜间行车也作为行车信号使用）。 • (2)主要照明设备 • 1)前照灯 • ①作用：用于夜间或光线昏暗路面上汽车行驶时的照
明，装于车头，也称为大灯或头灯，功率为40-60W。 • ②国家规定：机动车前照灯必须具备远光和近光两种
第二节 前照灯
•（2）卤钨灯泡—在惰性气体中渗入碘、 •氯、氟、溴等卤族元素。在灯泡工作时， •从钨丝上蒸发出来的气态钨与卤族元素反 •应生成了一种挥发性的卤化钨，它扩散到 •灯丝附近的高温区后又受热分解，使钨又 •重新回到灯丝上。被释放出来的卤素继续 •参与下一次循环反应，周而复始，从而防 •止了钨丝的蒸发和灯泡的黑化现象。灯泡 •玻璃耐高温、高强度，且灯泡内的充气压 •力较大，工作温度高，可更有效地抑制钨 •的蒸发量，延长使用寿命，提高发光效率。 •在相同功率的情况下，卤钨灯泡的亮度是充气灯泡的1.5倍，使 用寿命是充气气泡的2—3倍。
第一节
照明与信号系统的组成
•(3)倒车灯 •①作用：装于汽车尾部，当变速器挂入倒车挡时，自动 照亮车后侧，同时警示后方车辆行人注意安全。 •②特点：光色为白色光源，功率一般为21W。 •(4)制动灯(刹车灯) •①作用：装于汽车尾部，当踩下制动踏板时，发出较强 红光，以示制动，警告尾随的车辆，防止追尾。
