安德鲁馈线刀制作馈线头步骤一、工具清单1.安德鲁馈线刀一把，型号MCPT-L4，针对1/2英寸馈线。
2.1/2英寸扩孔器一只。
3.安德鲁馈线刀一把，型号MCPT-78，针对7/8英寸馈线。
4.7/8英寸扩孔器一只。
5.活动扳手两把。
6.美工刀一把。
7.尖嘴钳一把。
8.鲤鱼钳或老虎钳一把。
二、馈线认知馈线—是接收天线到接收器之间的连线。
也叫天线馈线。
馈线能有效地传送天线接收的信号，畸变小、损耗小、抗干扰能力强，馈线与天线之间、与接收机信号输入端之间应有良好的阻抗匹配。
这些要求普通导线不具备。
普通导线对接收信号的高频衰减严重，抗干扰能力差，容易受到各种外来高频信号的干扰，同时普通导线的特性阻抗不定，很难满足阻抗匹配要求。
常用的天线馈线特性阻抗通常为50欧姆的同轴电缆馈线，因有金属屏蔽层，抗干扰能力好，传输损耗小，但不易配接。
馈线基本参数为1.传输线的特性阻抗。
2.馈线的衰减系数。
3.匹配概念。
4.反射损耗。
5.电压驻波比。
三、馈线头制作1.工具清单2.1/2馈线头内部结构3.1/2馈线头侧面结构4.用美工刀在馈线由右边向左数5个波峰处，横向割开馈线的外表皮。
5.用美工刀在馈线由右边向左数5个波峰处，横向割开馈线的外表皮。
6.将馈线按在馈线刀的无刀片一遍的线槽中，注意馈线刀是有方向的。
7.将馈线刀有刀片的一面合上，注意按压时两面逐渐合拢，太过用力导致外皮和内芯变形。
8.将馈线刀顺时间拧动，拧3-5圈即可。
9.用老虎钳轻夹馈线割开部分，取下。
10.用老虎钳轻夹馈线割开部分，取下，成如图所示情况。
10.在馈线剥开的部分。
套上馈线头的固定部分。
11.馈线头固定的卡榫结构要卡在馈线的铜皮波谷处，这样才能固定。
12.馈线的剥开处，铜皮和四氯乙烯层为不规则圆，需要用扩孔器整形。
12.馈线的剥开处，铜皮和四氯乙烯层为不规则圆，需要用扩孔器整形。
13.用扩孔器整形后，如图所示。
13.用两把活动扳手固定在馈线头固定部分和主体部分，顺时针拧紧。
馈线的制作方法引言馈线在电子通信领域中扮演着重要的角色，它用于将信号传输到不同的设备或系统中。
不同应用领域对馈线的要求也有所不同，因此了解馈线的制作方法显得尤为重要。
本文将介绍馈线的制作方法，包括所需材料、工具和步骤。
希望通过阅读本文，读者能够掌握馈线的制作技巧并能够根据实际需求进行操作。
所需材料在制作馈线之前，我们首先需要准备以下材料：1.馈线电缆：根据实际需求选择合适的馈线电缆。
常见的馈线电缆有同轴电缆、双绞线、光纤等，选择合适的电缆必须根据所需传输的信号类型和距离来决定。
2.馈线连接器：根据所选用的馈线电缆类型选择合适的连接器，常见的连接器有BNC、SMA、N型等。
3.焊锡和焊锡枪：用于焊接馈线连接器和电缆。
4.绝缘剥离工具：用于剥离馈线电缆的外绝缘层和内绝缘层。
5.压线钳：用于固定馈线连接器和电缆的连接。
6.水平尺和刻度尺：用于测量馈线电缆的长度和连接器的位置。
制作步骤第一步：测量和剥离外绝缘层1.使用水平尺和刻度尺测量所需的馈线长度，并在馈线电缆上做出标记。
2.使用绝缘剥离工具沿着标记线剥离馈线电缆的外绝缘层。
确保剥离的长度与连接器的长度匹配，并注意不要损坏内绝缘层。
第二步：剥离内绝缘层1.使用绝缘剥离工具剥离馈线电缆内绝缘层。
根据连接器的要求，剥离的长度需要适当调整，一般为连接器长度的一半至三分之二。
第三步：安装馈线连接器1.将剥离后的内绝缘层插入连接器中，并确保连接器与电缆的金属导体紧密接触。
2.使用焊锡和焊锡枪焊接连接器与电缆的金属导体，确保焊点牢固。
3.使用压线钳压紧连接器的外绝缘层，并确保连接器与电缆之间没有松动。
第四步：测试连接质量1.使用数字万用表或其他测试工具测试馈线连接的电阻和连通性。
确保连接质量良好，电阻值接近零，连通性正常。
结论通过本文的介绍，我们了解了馈线的制作方法。
制作馈线需要准备合适的材料和工具，并按照一定的步骤进行操作。
在制作过程中，需要注意剥离和焊接的技巧，以确保馈线连接质量良好。
一、馈线接头制作流程
1.工具规定位置并有序摆上操作台
2.整直馈线末端
3.切除馈线护套(去皮长度不超过50mm)
4.用切刀切割外导体（留去皮外导体37mm）
5.去除毛刺、铜屑等杂质
6.装O型橡皮圈
7.装接头尾端部分
8.扩张电缆外导体、整圆内导体
9.装接头前端部分（长度方向压紧）
10.旋紧接头（板手适力、旋转后端）
11.校准型号sitemaster
12.测量驻波比值（驻波比值要求小于1.3）
二、馈线接地制作流程
1.整直电缆（距馈线头500mm）
2.切割护套（57mm）
3.接地卡地线胶泥包裹
4.卡上接地卡
5.接地卡地线胶泥裹上电缆
6.从接地卡地线胶泥出开始包胶泥
7.下→上→下→上，长度约16cm
8.从下端胶泥25mm处朝上包胶带
9.下→上→下，每端胶带长出胶泥25mm
10.校准型号sitemaster
11.测量驻波比值（驻波比值要求小于1.3）。
1、馈线制作工具1、一字螺丝刀2、十字螺丝刀3、美工刀4、活动扳手5、尖嘴钳6、斜口钳7、老虎钳8、锉刀9、钢锯 10、呆扳手 11、铜丝刷 12、铁锤 13、卷尺14、馈线刀 15、驻波测试仪 16、防水胶泥 17、防水胶带 18、绝缘胶带如下图1-1：注：目前的这些工具通用的我们都好买.只有馈线刀和驻波测试仪是专用的工具.但是市场上也能买到。
2、馈线的制作方法2.1目的和意义统一馈线施工人员在工程施工和维护抢修及整改工作中制作馈线接头的方法和提高馈线接头的制作工艺水平.避免因工具或认为原因导致的馈线系统驻波比过高.造成网络性能下降和引起隐形故障。
2.2馈线接头制作工具要求制作馈线接头必须使用专用的工具.专用的工具如图1-1所示。
2.3馈线接头制作要求▫馈线切口处内外导体必须平整光滑.不起毛刺.馈线内外导体表面不能有凹陷.绝缘层表面和内导体内不能残留有任何的金属碎屑。
▫街头必须拧紧.在馈线上用人手大力拧动.应不能出现松动的情况.接头连接处应紧密.间隙应不能大于0.5mm。
▫馈线皮切削处的内导体表面应无明显和深的切割或划痕。
▫接头包装内的所有配件不惜全部使用到位.不能遗漏和少装。
▫接头包封必须严密不进水。
▫驻波比测试小于1.1。
3、馈线接头制作基本步骤和方法3.1 准备制作馈线接头▫选取合适的长度和位置（15厘米）制作接头.将多余的馈线用细齿小手锯锯掉。
▫确定制作接头段的馈线没有弯曲的情况.必须是直的.对不直的部分需校直.校直段馈线的长度不小于15厘米.如图3-1所示。
图3-13.2 剥除馈线外皮及切割馈线如图3-2和3-3▫选择在将要制作接头馈线断口5mm处的一圈馈线波纹是波谷中央位置.用馈线切割刀在该处的馈线外皮进行环切.用手轻压馈线刀.按馈线切割刀旋转的方进行向旋转以恰好能切断馈线皮为佳.应尽量避免切伤馈线外导体。
▫使用馈线安全刀.从环切处开始向外将这小段馈线皮剥掉.剥削时.馈线安全刀刀刃应微微向上.避免划伤外导体表面。

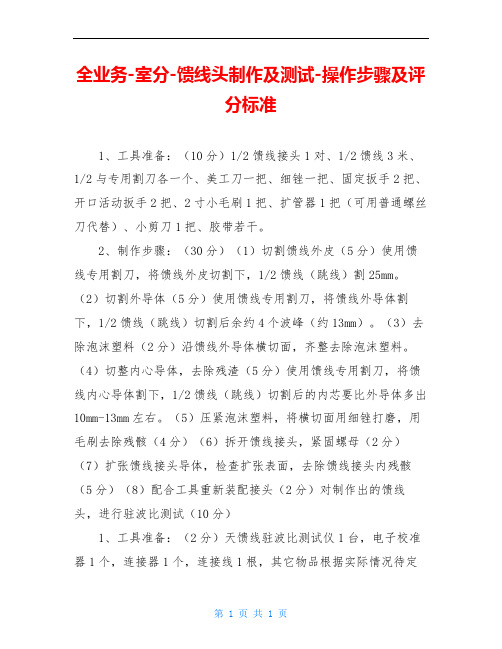

全业务-室分-馈线头制作及测试-操作步骤及评分标准1、工具准备：（10分）1/2馈线接头1对、1/2馈线3米、1/2与专用割刀各一个、美工刀一把、细锉一把、固定扳手2把、开口活动扳手2把、2寸小毛刷1把、扩管器1把（可用普通螺丝刀代替）、小剪刀1把、胶带若干。
2、制作步骤：（30分）（1）切割馈线外皮（5分）使用馈线专用割刀，将馈线外皮切割下，1/2馈线（跳线）割25mm。
（2）切割外导体（5分）使用馈线专用割刀，将馈线外导体割下，1/2馈线（跳线）切割后余约4个波峰（约13mm）。
（3）去除泡沫塑料（2分）沿馈线外导体横切面，齐整去除泡沫塑料。
（4）切整内心导体，去除残渣（5分）使用馈线专用割刀，将馈线内心导体割下，1/2馈线（跳线）切割后的内芯要比外导体多出10mm-13mm左右。
（5）压紧泡沫塑料，将横切面用细锉打磨，用毛刷去除残骸（4分）（6）拆开馈线接头，紧固螺母（2分）（7）扩张馈线接头导体，检查扩张表面，去除馈线接头内残骸（5分）（8）配合工具重新装配接头（2分）对制作出的馈线头，进行驻波比测试（10分）1、工具准备：（2分）天馈线驻波比测试仪1台，电子校准器1个，连接器1个，连接线1根，其它物品根据实际情况待定2、测试步骤：（8分）（1）按ON/OFF键开机，待自检完成后，按ENTER键，进入；（1分）（2）按MODE键进入模式界面，按照要求选择需要测试的驻波比种类，按ENTER键，进入相应模式；（1分）（3）校准，将电子校准器连接到测试仪射频接口，进行校准，校准完成后，按SAVE SETUP键对校准结果进行保存；（1分）（4）取下电子校准器，正确将馈线连接到测试仪射频接口，开始驻波比测试；（1分）（5）按MARKER键对测试结果进行标记；（1分）（6）按SAVE DISPLAY键对测试标记的结果进行保存，按RECALL DISPLAY键对保存结果进行调取；（1分）（7）对测试结果进行分析：要求故障定位驻波比在1-1、2间，频率驻波比在1-1、5间。
馈线跳线连接头制作流程
操作时间：12分钟
操作流程：
1、从众多工具中选取正确的工具（小扳手2把、大扳手一把，大力钳1把、剪线钳1把、斜口钳1把、美工刀1把、钢锯1把、电工刀1把、钢丝刷1把、1/2接头7/8接头各1个，宽胶带、烂泥胶、窄胶带，扎带）
2、注意：制作接头前必须将接头部分馈线顺直约1米，以保证接头与馈线倒替结合紧密；锯截馈线时必须将锯截处向下倾斜，以免锯屑滑入导管内；截去多余部分后对接头表面进行翻边和去除毛刺；清理馈线内部和表面的锯削。
紧固时要保持接头前端不动，旋转后半部紧固。
3、1/2接头截去多余内芯，要求保留的内芯长度约8毫米，并倒角保证内芯接触良好
4、接头紧固后用窄胶带将接头金属全部包裹2层；用烂泥胶将胶带部分紧密包裹，两边超过接头部分至少10厘米，来回2层；用宽胶带将烂泥胶全部包裹3层，最外层用宽胶带紧密缠绕，必须从下向上包裹；头子包裹好两头用扎带绑好。
操作要求：
1、选取正确的工具
2、能熟练制作7/8接头
3、能熟练制作1/2接头
4、馈线对接，并做防水处理。

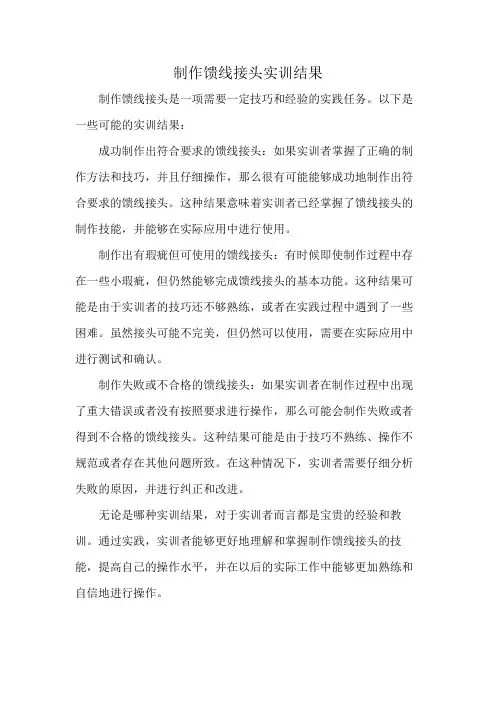

制作馈线接头实训结果
制作馈线接头是一项需要一定技巧和经验的实践任务。
以下是一些可能的实训结果：
成功制作出符合要求的馈线接头：如果实训者掌握了正确的制作方法和技巧，并且仔细操作，那么很有可能能够成功地制作出符合要求的馈线接头。
这种结果意味着实训者已经掌握了馈线接头的制作技能，并能够在实际应用中进行使用。
制作出有瑕疵但可使用的馈线接头：有时候即使制作过程中存在一些小瑕疵，但仍然能够完成馈线接头的基本功能。
这种结果可能是由于实训者的技巧还不够熟练，或者在实践过程中遇到了一些困难。
虽然接头可能不完美，但仍然可以使用，需要在实际应用中进行测试和确认。
制作失败或不合格的馈线接头：如果实训者在制作过程中出现了重大错误或者没有按照要求进行操作，那么可能会制作失败或者得到不合格的馈线接头。
这种结果可能是由于技巧不熟练、操作不规范或者存在其他问题所致。
在这种情况下，实训者需要仔细分析失败的原因，并进行纠正和改进。
无论是哪种实训结果，对于实训者而言都是宝贵的经验和教训。
通过实践，实训者能够更好地理解和掌握制作馈线接头的技能，提高自己的操作水平，并在以后的实际工作中能够更加熟练和自信地进行操作。
制作馈线接头实训结果馈线接头是电力工程中常见的连接器，它能够连接不同长度和类型的电缆，使电力传输更加安全和可靠。
在制作馈线接头的实训过程中，我学到了很多实用的技能和知识。
首先，制作馈线接头的第一步是准备工作。
首先，我们需要准备好所需的材料和工具，包括电缆连接器、绝缘套管、连接螺母、钳子、剥线钳等。
然后，我们需要对电缆进行长度测量和剥皮处理，确保连接的准确和稳固。
同时，还需要检查电缆的质量和外观，确保其符合使用要求。
接下来是实际制作馈线接头的步骤。
首先，我们需要将绝缘套管放在电缆的剥皮部分上，并轻轻旋转，使其正确地固定在电缆上。
然后，我们需要将电缆连接器的连接螺母旋紧，以确保接头的稳固性和安全性。
同时，我们还需要使用钳子等工具将连接螺母旋紧，以确保其安全可靠。
在这一步骤中，我们需要注意力度的控制，以避免损坏电缆和连接器。
制作完成后，我们需要对接头进行检测和测试，以确保其工作正常。
我们可以使用万用表等工具进行导通测试，检查接头连接是否正常。
同时，还可以进行电气性能测试，以确保接头满足各项技术要求和标准。
在检测过程中，我们需要细心观察，并记录下测试结果，以备后续分析和解决问题。
在实训过程中，我还学到了一些实用的技巧和经验。
例如，在剥皮处理时，我们需要在保留足够的电缆长度的同时，确保剥皮的质量和准确性。
同时，在旋紧连接螺母时，我们需要根据具体情况和要求，选择适当的力度，以避免因过度旋紧而导致损坏或松脱。
总的来说，制作馈线接头的实训过程给我提供了很好的机会，让我亲自动手学习和掌握了相关的技能和知识。
通过实际操作，我能够更好地理解和应用所学的理论知识，并加深对馈线接头制作的理解和认识。
这些经验和技巧对我今后的学习和工作都将起到积极的影响，使我能够更好地应对实际问题和挑战。
附件2
制作馈线接头并测试驻波比方法与要求
1)制作馈线接头的流程(50分)
①准备工具（10分）
②馈线头制作（30分）
③馈线头驻波比测试（10分）
2)准备工具
手锯、毛刷、呆扳手、活动扳手、平口起子、锉刀、一平方米防尘布、驻波比测试仪，
3)制作馈线头主材：
① 7/8馈线
② 7/8馈线头
以上材料一律采用移动公司提供的合乎国家标准的材料
4)馈线头制作
①使用手锯将馈线锯断至适当长度。
②清理遗留在馈线横截面上的金属屑。
③将馈线头和馈线连接紧固
④检查馈线头和馈线是否连接紧固。
⑤余料的清理
⑥工具的清点、整理
5)驻波比测试过程：
①选择测试类型。
②校表校准。
③测试
④测试存储，需要在笔记本终端上安装相应软件，并通过连线将测
试结果传送至笔记本终端。
⑤测试结果进行分析。
⑥给出测试结论。
1。
高频插头高频插头与馈线与馈线与馈线的制作的制作的制作方法方法方法
在无线通信工程的施工中，经常需要把各种不同型号的高频插头与馈线进行连接，而连接工艺正确与否直接关系到通信质量的好坏及通信系统的长期稳定性，因此这是一项十分重要的技术性工作。
高频插头的种类有很多，下面我们就向大家介绍几种常用的高频插头与馈线的焊接方法：
一、L16J 的焊接方法的焊接方法：：
L16J 高频插头常用于连接带L16K 高频插头的设备（如图一），要注意的是L16J 有分别适用于50-5/ 50-7/ 50-9等规格的馈线，必须对号入座。
图一
图二 1、要准备的工具（见图二）：①. 三用表；②. 尖嘴钳；③. 斜口钳；④. 鳄鱼钳；⑤. 扳手；⑥. 50W 以上烙铁；⑦. 刀片
2、焊接步骤：①.将L16J 高频插头拆开，分别将封口螺母、金属薄垫片、橡皮垫圈以先后顺序放进馈线（见图三）；
图三
图四
②.用刀片在馈线头部将外表皮裁去约1cm 长，并注意不要割伤屏蔽层。
把另一厚的金属垫片套入馈线去皮部分根部并用露出的屏蔽网全面压住，再用插入式垫片插入屏蔽网内层，可用尖嘴钳用力将垫片压到底（见图四）；③.用刀片把裸露在外的发泡绝缘材料去掉后套入绝缘小垫片；④.将内芯针头斜插在有小孔的木条上，用烙铁加热空心针体外部，数秒后把焊锡丝伸入空心针体内部，使内壁有适量被溶解的焊锡，迅速把馈线露出内芯的一头插入空心针体内（见图五），之后移去烙铁使空心针体迅速降温。
用斜口钳去除溢出的多余焊锡后将厚绝缘柱套在空心针体外，注意小凹面向里并压紧；⑤.最后将高频插头外壳套入并与封口螺母旋紧，用鳄鱼钳和扳手（见图六）；⑥.高频插头焊接完成后应用三用表检查是否有短路和开路的现象。
图五
图六。
1、馈线制作工具1、一字螺丝刀2、十字螺丝刀3、美工刀4、活动扳手5、尖嘴钳6、斜口钳7、老虎钳8、锉刀9、钢锯 10、呆扳手 11、铜丝刷 12、铁锤 13、卷尺14、馈线刀 15、驻波测试仪 16、防水胶泥 17、防水胶带 18、绝缘胶带如下图1-1：注：目前的这些工具通用的我们都好买，只有馈线刀和驻波测试仪是专用的工具，但是市场上也能买到。
2、馈线的制作方法2.1目的和意义统一馈线施工人员在工程施工和维护抢修及整改工作中制作馈线接头的方法和提高馈线接头的制作工艺水平，避免因工具或认为原因导致的馈线系统驻波比过高，造成网络性能下降和引起隐形故障。
2.2馈线接头制作工具要求制作馈线接头必须使用专用的工具，专用的工具如图1-1所示。
2.3馈线接头制作要求▫馈线切口处内外导体必须平整光滑，不起毛刺，馈线内外导体表面不能有凹陷，绝缘层表面和内导体内不能残留有任何的金属碎屑。
▫街头必须拧紧，在馈线上用人手大力拧动，应不能出现松动的情况，接头连接处应紧密，间隙应不能大于0.5mm。
▫馈线皮切削处的内导体表面应无明显和深的切割或划痕。
▫接头包装内的所有配件不惜全部使用到位，不能遗漏和少装。
▫接头包封必须严密不进水。
▫驻波比测试小于1.1。
3、馈线接头制作基本步骤和方法3.1 准备制作馈线接头▫选取合适的长度和位置（15厘米）制作接头，将多余的馈线用细齿小手锯锯掉。
▫确定制作接头段的馈线没有弯曲的情况，必须是直的，对不直的部分需校直，校直段馈线的长度不小于15厘米，如图3-1所示。
图3-13.2 剥除馈线外皮及切割馈线如图3-2和3-3▫选择在将要制作接头馈线断口5mm处的一圈馈线波纹是波谷中央位置，用馈线切割刀在该处的馈线外皮进行环切，用手轻压馈线刀，按馈线切割刀旋转的方进行向旋转以恰好能切断馈线皮为佳，应尽量避免切伤馈线外导体。
▫使用馈线安全刀，从环切处开始向外将这小段馈线皮剥掉，剥削时，馈线安全刀刀刃应微微向上，避免划伤外导体表面。
、馈线接头制作标准(以1/2馈线为例)
(一)接头制作工具：老虎钳，小钢锯，导角器(或平锉)，剥线刀，馈线旋转割刀（一般使用安德鲁专用工具）
(二)首先在波谷的位置切断馈线,使截面平齐。
然后过7个波峰后，在波谷处用剥线刀成45度倾角割去外皮，使外导体裸露37mm。
如图134。
图134
(三)将剥好外皮馈线的第一个波谷处放置于馈线旋转割刀的第一个刀片上；合上馈线旋转割刀；逆时针旋转，“咔嚓”一声后停止（注意不要损伤内导体）；用老虎钳夹住前端慢慢向外旋转，露出内导体12mm。
（如图135）
图135
(四)使用导角器或平锉导角，使内导体前端光滑成圆锥形；（如图136）
图136
(五)安装馈线头的后端，露出馈线的外导体；（如图137）
图137
(六)扩孔，使外导体和泡沫分离；（如图138）
图138
(七)安装馈线头的前端；用扳手固定好馈线头中间部分不动，拧紧前端；然后，用扳手固定好馈线头中间部分不动，拧紧后端。
（如图139）
图139
(八) 馈线接头的防水同馈线接地防水。
制作馈线接头的步骤嘿，朋友们！今天咱们来唠唠馈线接头这玩意儿怎么制作，就像一场超级有趣的手工大冒险呢！你得先把制作接头的工具和材料都准备好，这就像是厨师做菜前要备齐食材一样。
那些工具啊，就像战士的武器，少一样都不行。
馈线、接头、还有那像魔法棒一样的压接工具等等，都得乖乖在你面前排好队。
然后呢，拿起馈线，这馈线就像一条安静的小蛇，你得小心翼翼地把它的外皮剥开。
可别像个莽撞的大汉，一不小心就把小蛇给弄伤啦。
要慢慢地、轻轻地，就像给小蛇脱衣服一样，把外皮去掉合适的长度，露出里面的芯线。
这芯线啊，就像小蛇柔软的身体，亮晶晶的。
接着就是处理接头啦。
这接头看起来就像一个神秘的小盒子，正等着馈线这个小客人进去呢。
把接头里面清理干净，不能有任何杂质，就像打扫一间豪华套房，容不得一粒灰尘。
现在把处理好的馈线往接头里塞，这时候要像给小蛇找个合适的窝一样。
芯线要准确无误地到达接头的各个角落，不能有丝毫偏差，不然就像把脚塞进了不合适的鞋子里，难受得很呢。
再用压接工具来压接接头，这个压接工具一上场，就像超级英雄施展超能力一样。
“咔咔”几下，就把接头和馈线紧紧地结合在一起，那牢固程度啊，就像钢铁侠的战甲和他本人一样，紧紧相连，任谁也分不开。
在这个过程中啊，你得像个严格的监工一样，仔细检查每个细节。
看看有没有芯线露在外面，要是有，那就像头发乱飘的邋遢鬼，一点都不美观，还可能影响信号传输呢。
如果有需要防水的地方，那涂防水胶就像给小房子盖屋顶一样。
要涂得均匀，不能这儿厚那儿薄的，不然就像补丁衣服一样难看又不实用。
做完这些后，你还得像欣赏一件艺术品一样，再好好检查一遍整个接头。
从各个角度去看，有没有瑕疵，就像选美比赛的评委一样挑剔。
最后啊，这个制作好的馈线接头就像一个充满力量的小战士，准备好去完成它传输信号的伟大使命啦。
是不是感觉没那么难，还有点好玩呢？这就是馈线接头制作的奇妙之旅啦。
附件2
实操：馈线头制作及测试操作评分标准
馈线接头的制作（50分）
1、工具准备：（10分）
1/2馈线接头1对、1/2馈线3米、1/2与专用割刀各一个、美工刀一把、细锉一把、固定扳手2把、开口活动扳手2把、2寸小毛刷1把、扩管器1把（可用普通螺丝刀代替）、小剪刀1把、胶带若干。
2、制作步骤：（30分）
（1）切割馈线外皮（5分）
使用馈线专用割刀，将馈线外皮切割下，1/2馈线（跳线）割25mm。
（2）切割外导体（5分）
使用馈线专用割刀，将馈线外导体割下，1/2馈线（跳线）切割后余约4个波峰（约13mm）。
（3）去除泡沫塑料（2分）
沿馈线外导体横切面，齐整去除泡沫塑料。
（4）切整内心导体，去除残渣（5分）
使用馈线专用割刀，将馈线内心导体割下，1/2馈线（跳线）切割后的内芯要比外导体多出10mm-13mm左右。
（5）压紧泡沫塑料，将横切面用细锉打磨，用毛刷去除残骸（4分）
（6）拆开馈线接头，紧固螺母（2分）
（7）扩张馈线接头导体，检查扩张表面，去除馈线接头内残骸（5分）
（8）配合工具重新装配接头（2分）
对制作出的馈线头，进行驻波比测试（10分）
1、工具准备：（2分）
天馈线驻波比测试仪1台，电子校准器1个，连接器1个，连接线1根，其它物品根据实际情况待定
2、测试步骤：（8分）
（1）按ON/OFF键开机，待自检完成后，按ENTER键，进入；（1分）
（2）按MODE键进入模式界面，按照要求选择需要测试的驻波比种类，按ENTER 键，进入相应模式；（1分）
（3）校准，将电子校准器连接到测试仪射频接口，进行校准，校准完成后，按SAVE SETUP键对校准结果进行保存；（1分）
（4）取下电子校准器，正确将馈线连接到测试仪射频接口，开始驻波比测试；（1分）
（5）按MARKER键对测试结果进行标记；（1分）
（6）按SAVE DISPLAY键对测试标记的结果进行保存，按RECALL DISPLAY键对保存结果进行调取；（1分）
（7）对测试结果进行分析：要求故障定位驻波比在1-1.2间，频率驻波比在1-1.5间。
（2分）。
