天馈线安装规范标准[详]

移动公司地网、天馈及设备安装施工规范一、地网工程（一）电缆下埋引入1、地埋电缆沟与基站地网沟连为体，沟深0。

5—0。

7米,同时作为基站地网的一组延伸辐射体.电缆不得与地网扁铁缠绞，下埋长度应大于15m。

2、地埋铠装电力电缆两边均需用3米热镀锌钢管做引下及引上保护，且电力电缆屏蔽层在两边与基站地网做可靠接地，保护钢管用抱箍与市电终端杆和机房墙面必须作不少于3处的固定。

3、铠装电缆在终端杆作引接时必须做回水弯处理，做法：电缆先在电杆横担处绕缠两圈（不得超过三圈），电缆开口应朝下与架空电力线接。

4、地埋沟与机房散水坡相接处，须用水泥和砂石复原处理。

引入孔洞用防火泥做堵塞处理。

5、电力电缆引入需走专门预留孔洞引入，或在离配电箱安装位置较近处开墙洞引入，不得直接从馈线窗引入进机房，破墙处需恢复。

(二）交流配电箱安装1、配电箱须使用膨胀螺丝固定安装在市电进线孔侧并位于室内接地铜排的左侧下方，箱底距地面约1400mm左右为宜。

2、配电箱必须做接地处理，用16平方铜线配铜头与室内接地铜排可靠连接。

3、接头需用合适的铜鼻子并用夜压钳压紧接牢，三相电源线头需用红、绿、黄三色包扎。

4、配电箱安装必须牢靠，安装端正，箱面不得有施工灰土（三）防雷地网埋设1、地网采用闭合环形，在机房和铁塔塔座周围2—5米范围内开挖一圈宽约0。

4米，深0。

5-0.7米的沟（根据实际情况开挖），敷设40mm×4mm热镀锌扁钢作为机房地网的环形接地体。

2、在环行地网内每隔3米（不大于垂直接地体长度的2倍）埋设一根50mm ×50mm×5mm× 1500mm的热镀锌角钢做垂直接地体（如果岩石山土，每隔2米埋设一根1米角钢地桩)，垂直接地体与环形接地体之间焊接连通，在焊接处用沥青作防腐处理，方便雷电流的泄放。

用接地扁钢电焊连接每个角钢接地极，接地扁钢连接必须搭接满焊（不可单点焊接)，搭接长度不小于自身宽度的2倍，电焊四边焊接；3、地网凡电焊过的地方必须做防腐处理，首先清除焊渣，表面除锈，涂防锈漆或涂沥青防锈（涂上第一道沥青，包缠麻布或玻璃丝带,而后涂上第二道沥青方可回填土夯实封闭)。

天线在所属区域不是最高点。

GPS天线不能安装在铁塔顶端。

GPS应安装在具有接地装置的锥体雷电保护区内。

如果GPS安装在钢架上，钢架的接地应使用焊接方式天线在水平或垂直方向应距基站发射天线3米远馈线安装方式和要求1. 检查天线与室外跳线的接头、室外馈线头与跳线的接头符合相关工艺要求，确保相关电气和防水性能。

接头必须紧固无松动、无划伤、无露铜、无变型2. 室外馈线头与跳线的接头处应保持平直，平直段不少于40 cm,以保证馈线、跳线连接处没有应力3. 馈线布放，应横平竖直，严禁相互交叉，必须做到顺序一致。

两端表识明确，并两端对应。

表识应粘贴与两端接头向内约20CM处4. 馈线在布放、拐弯时，弯曲度应圆滑、无硬弯。

并避免接触到尖锐物体，防止划伤进水，造成故障5. 馈线进线窗外必须有防水弯，防止雨水沿馈线进入机房。

防水弯最低处与馈线入口的高度差应大于15cm,防水弯的切角应大于等于60度。

防水弯的制作应弧度一致，整齐美观6. 所有馈线孔应密封好，不留空隙7. 馈线、信号线必须与（220V以上）的电源线有20cm以上的间距8. 天线、馈线等器件、线缆必须标识明确，一一对应9. 室外必须用黑扎带，室内必须用白扎带，绑扎时应整齐美观、工艺良好10. 馈线夹是用于固定馈线于走线梯上，使馈线走线整齐美观。

如无法用馈线卡子固定时，用扎带将馈线之间相互绑扎。

对于不同线径的馈线，馈线夹的固定间距如下表：1/2"馈线7/8"馈线15/8"馈线馈线水平走线时：米米米馈线垂直走线时：米米米11. 馈线的弯曲半径应符合以下要求线径二次弯曲的半径一次性弯曲的半径7/8 ”360mm 120mm1/2 ”普通210mm 70mm1/2 ”超柔120mm 40mm跳线的安装方式和要求1.1/2〃跳线的单次弯曲半径应》20cm；多次弯曲半径应》30cm2. 跳线与天线、馈线的接头应连接可靠，密封良好3. 跳线应用扎带绑扎牢固，松紧适宜，严禁打硬折、死弯，以免损伤跳线4. 应避免跳线与尖锐物体直接接触11. 基站的接地电阻值应小于5 Q,对于年雷暴日小于20天的地区，接地电阻值可小于10Q。

天馈系统安装规范：1﴿、天线：1、抱杆：安装天线的载体，其安装位置应距塔身距离（全向）>3米，定向>1米，接地、固定都应符合要求。

抱杆的高度应比天线长10cm以上。

抱杆垂直度、方位角符合设计要求。

2、天线的安装要求：基站使用的天线规格、型号符合设计要求，天线安装的俯仰角、方位角正确（使用罗盘等工具测量。

一般情况下方位角偏差不能大于5度；俯仰角必须符合设计或局方要求），天线的软跳线应与塔抱杆使用专用扎带连接牢固。

A、在天线的直线距离400M内无障碍物。

B、GSM900系统两接收天线间距4M和DCS1800间距大于2M。

C、铁塔的避雷装置应符合要求，所装天线应置避雷针的450保护范围内。

D、全向天线要求铁塔塔身间距不小于2米，定向天线要求不小于0.5米；全向天线底部抱箍与抱杆底部相持平,定向天线顶部应比抱杆顶部低10cm以上。

E、天线安装要求垂直，其高度、倾角、方位角及小区位置必须于频率规划（设计）一致。

F、同一扇区两天线间隔>4米，邻扇区天线间隔>1米。

G、同一水平面天线与其他设备天线间隔>8米，同一垂直天线与其它设备天线的间隔>2米。

3.GPS天线安装标准GPS天线安装应牢固，应用螺栓固定。

所有外部接头都必须使用黑色防水胶带保护，胶带需将接头全部覆盖，并在接头两端延长5厘米，中间不能有缝隙。

GPS天线应与地平面垂直，夹角应为90°±2°GPS天线安装在铁塔上，应距铁塔边缘0.5米，应在铁塔南侧(北半球或与铁塔平行)，以保证GPS天线至少可以接收四颗卫星。

GPS天线在所属区域不是最高点。

GPS天线不能安装在铁塔顶端。

GPS应安装在具有接地装置的锥体雷电保护区内。

如果GPS安装在钢架上，钢架的接地应使用焊接方式。

GPS天线在水平或垂直方向应距基站发射天线3米远GPS天线应与铁塔朝南的一角距离至少1m；GPS天线安装在楼顶时，应在抱杆上安装避雷针，抱杆与接地线焊接使整个抱杆处于接地状态。

天馈系统及设备安装规范1．室外天线及馈线或GPS天线跳线，安装位置与设计图纸相符，误差应≤±2°。

2．天线连接牢固，所有螺丝都应用平堑加弹堑，并检查天线支架及走线架安装牢固。

3．天线及配件、主馈线以及GPS天线跳线相互连接正确牢固。

天线前方水平距离400m 内，要没有障碍物。

4．所有天线应该在避雷针45度保护范围内。

5．同一扇区天线应安装在同一水平面上，误差不大于1米。

6．全向天线垂直放置，且护套顶端应与支架齐平或略高出支架，定向天线方位角误差不大于3度，下倾角误差不大于0.5度。

所有天线应离开塔体1—2米。

7．若为单极化天线，同一扇区两天线方位角误差应小于1度，水平距离大于4米，垂直距离小于2米。

不同扇区的天线水平距离应该大于1米。

8．GPS天线与其它TX天线在水平及垂直方向应至少保持3米间距，基站天线与GSM天线间距应符合设计文件要求。

9．GPS天线按规范垂直安装，并且在水平45°以上无遮档，处于北半球基站的GPS天线应与铁塔朝南一面保持3度以上的夹角，保证GPS至少与4颗卫星无遮档直线连接。

10．主馈线应按分层分扇区原则整齐排列，无交叉无扭曲，表皮无损伤，弯曲半径小于馈线半径的20倍。

11．GPS跳线长度若超过103米时，应安装放大器，放大器应离天线10米左右，跳线表面无破损扭曲。

12：主馈线用馈线夹固定，且固定夹间距均匀（每隔1米左右一个），方向一致，GPS 跳线用扎带或馈线夹固定，间隔均匀。

13．所有室外跳线均应做防水处理。

14．主馈线进窗后应保持0.5M以上的垂直，室内避雷架应距馈窗1M—1.5M。

15．主馈线进窗前应做防水弯，并且在结束后馈线窗应做防水处理。

16．机柜顶处测试驻波比应小于1.5。

17．主馈线自塔顶到机房应有三处接地点（离开塔上平台1米内；离开塔底走线架前1米内；进馈窗前1米内），连接牢固，做防水处理。

对于无塔情况，同样采取三级接地点。

三点接地时，每两根馈线必须在同一孔正反两面，加上弹簧垫圈接地，也即每个接地点要打3个孔孔距要大于20MM。

西安海天天线科技股份有限公司天馈系统安装规范天馈系统安装规范（GSM/CDMA）西安海天天线科技股份有限公司2002年12月郑重声明：为确保通信网络的运行质量和天馈系统的规范化安装，特制定以下安装规范，要求海天公司工程人员在有关天馈系统的安装和服务工作中严格遵守；同时，凡使用海天公司天馈产品的单位，在自行安装时也必须严格遵循以下安装规范，否则由于安装不规范所引起的质量事故，海天公司概不承担任何法律和经济责任。

西安海天天线科技股份有限公司2002年12月15日一．天支（抱杆）1．天支的位置应与设计相符。

2．天支应保证施工人员安装天线、馈线、跳线时的安全和方便。

3．天支安装必须垂直。

（允许误差0.5°）4．全向站天支到塔身的距离应大于3米。

5．定向站天支应符合定向天线安装距离要求(且使用标准天支、天支长3米)。

二．天线安装1）全向天线1．铁塔顶平台安装全向天线时，天线水平间距必须大于4m。

2．全向天线安装于铁塔塔身平台上时，天线与塔身的水平距离应大于3m。

3．同平台全向天线与其它天线的间距应大于1.5m。

4．上下平台全向天线的垂直距离应大于1m。

5．天线的固定底座上平面应与天支的顶端平行。

（允许误差±5cm）6.全向天线安装时必须保证天线竖直。

（允许误差±0.5°）7、天线的接口是天线和跳线的连接口，并非承重口。

安装时不能直接和7/8″馈线连接，应先与1/2″跳线连接，再连接7/8″馈线。

严禁用天线和7/8″馈线直接相连，并用天线吊装馈线选用1/2″跳线时，根据铁塔及安装平台的规格选用1.5米、2.0米、3.0米、5.0米、6.0米等相应规格的1/2″跳线，以确保网络优化中天线的方位角和俯仰角有充足的调整余地。

2）定向天线1．同一小区两单极化天线在辐射方向上间距应大于4m。

（最小不小于3.5m）2．相邻小区间两天线间距应大于0.5m。

3．上下平台间天线垂直分极距离应大于1m。

一、天馈系统安装规范：（一）天线：1、抱杆：安装天线的载体，其安装位置应距塔身距离（全向）>3米，定向>1米，接地、固定都应符合要求。

抱杆的高度应比天线长10cm以上。

抱杆垂直度、方位角符合设计要求。

2、天线的安装要求：基站使用的天线规格、型号符合设计要求，天线安装的俯仰角、方位角正确（使用罗盘等工具测量。

一般情况下方位角偏差不能大于5度；俯仰角必须符合设计或局方要求），天线的软跳线应与塔抱杆使用专用扎带连接牢固。

（1）在天线的直线距离400M内无障碍物。

（2）GSM900系统两接收天线间距4M和DCS1800间距大于2M。

（3）铁塔的避雷装置应符合要求，所装天线应置避雷针的450保护范围内。

（4）全向天线要求铁塔塔身间距不小于2米，定向天线要求不小于0.5米；全向天线底部抱箍与抱杆底部相持平,定向天线顶部应比抱杆顶部低10cm以上。

（5）天线安装要求垂直，其高度、倾角、方位角及小区位置必须于频率规划（设计）一致。

（6）同一扇区两天线间隔>4米，邻扇区天线间隔>1米。

（7）同一水平面天线与其他设备天线间隔>8米，同一垂直天线与其它设备天线的间隔>2米。

3.GPS天线安装标准（1）GPS天线安装应牢固，应用螺栓固定。

所有外部接头都必须使用黑色防水胶带保护，胶带需将接头全部覆盖，并在接头两端延长 5 厘米，中间不能有缝隙。

（2）GPS 天线应与地平面垂直，夹角应为90°± 2°（3）GPS天线安装在铁塔上，应距铁塔边缘0.5米，应在铁塔南侧(北半球或与铁塔平行)，以保证GPS天线至少可以接收四颗卫星。

（4）GPS 天线在所属区域不是最高点。

（5）GPS天线不能安装在铁塔顶端。

（6）GPS应安装在具有接地装置的锥体雷电保护区内。

如果GPS安装在钢架上，钢架的接地应使用焊接方式。

（7）GPS天线在水平或垂直方向应距基站发射天线3米远（8）GPS天线应与铁塔朝南的一角距离至少1m；（9）GPS天线安装在楼顶时，应在抱杆上安装避雷针，抱杆与接地线焊接使整个抱杆处于接地状态。

天馈线系统安装程序和规范1天馈线安装位置的质量要求为了使基站内外设备布局合理、美观，有必要在新建基站对将要安装的设备和未来的增网、扩容作整体通盘安排，先进场安装的要给后续进场的留下位置和方便。

2天馈线的组装吊挂质量要求2.1天线组装天线组装时应在比较平坦的地方，应在地面上铺上包装盒纸，勿使天线外表面受到损伤和污染；应使用专用安装附件按生产厂家安装说明书安装牢固，螺丝不能缺少或松动；1/2室外跳线应先行与天线接好并作好防水包裹绑扎。

2.2馈线的量裁馈线的量裁应按照节约的原则，先量后裁。

馈线的允许余量为不超过5％。

2.3馈线头制作馈线头应在塔下制作，一般情况下，制作馈线头必须使用专用馈线刀，按馈线头厂家规定的规范步骤进行。

切割外皮时不能划伤馈线外导体，馈线的内芯不得留有任何遗留物，如碎屑，灰尘、雨水、汗滴等，切割制作过程至头子装上前应使馈线头部向下，上头前应用专用清洁毛刷除去杂物，用刀具去毛刺；应尽可能防止脏手接触外内导体，不能忘掉密封橡皮圈。

天线与1/2跳线的连接、7/8馈线头与避雷器的接头连接必须紧固不松动、无划伤、不露铜。

2.4天馈线的吊挂要用专用电缆盘支架、滑轮、绳索等设备。

捆绑天馈线的绳索要牢靠，吊装时要用小绳控制，不能让天馈线碰触地面、塔体或墙体以免磨损，馈线裁割后应及时用塑料布袋包封，不能让杂物进入内腔；吊装中两头都应做好标记。

3天馈线安装质量要求1天线的安装天线的数量、规格、型号和安装位置路由应符合工程设计要求（特别应检查天线是否有内置倾角及波束宽度、增益等指标）。

1．天线安装位置天线安装位置应符合工程设计,六根天线在塔上的排位顺序为:正北:1扇区,左边接TRX1;右边接RX1;2、3扇区类推；双极化天线＋45°接TRX，-45°接RX。

天线应符合水平和垂直度隔离度要求。

2．CDMA800天线系统分离度要求(记为“分离度4132”)CDMA800天线系统水平分离度的要求如下：对于单极化天线，同一扇区分集接收天线水平分离度应大于4.0米；对于所有天线，同一平台不同扇区内天线水平分离度大于1.0米。

西安海天天线科技股份有限公司天馈系统安装规范天馈系统安装规范（GSM/CDMA）西安海天天线科技股份有限公司2002年12月郑重声明：为确保通信网络的运行质量和天馈系统的规范化安装，特制定以下安装规范，要求海天公司工程人员在有关天馈系统的安装和服务工作中严格遵守；同时，凡使用海天公司天馈产品的单位，在自行安装时也必须严格遵循以下安装规范，否则由于安装不规范所引起的质量事故，海天公司概不承担任何法律和经济责任。

西安海天天线科技股份有限公司2002年12月15日一．天支（抱杆）1．天支的位臵应与设计相符。

2．天支应保证施工人员安装天线、馈线、跳线时的安全和方便。

3．天支安装必须垂直。

（允许误差0.5°）4．全向站天支到塔身的距离应大于3米。

5．定向站天支应符合定向天线安装距离要求(且使用标准天支、天支长3米)。

二．天线安装1）全向天线1．铁塔顶平台安装全向天线时，天线水平间距必须大于4m。

2．全向天线安装于铁塔塔身平台上时，天线与塔身的水平距离应大于3m。

3．同平台全向天线与其它天线的间距应大于1.5m。

4．上下平台全向天线的垂直距离应大于1m。

5．天线的固定底座上平面应与天支的顶端平行。

（允许误差±5cm）6.全向天线安装时必须保证天线竖直。

（允许误差±0.5°）7、天线的接口是天线和跳线的连接口，并非承重口。

安装时不能直接和7/8″馈线连接，应先与1/2″跳线连接，再连接7/8″馈线。

严禁用天线和7/8″馈线直接相连，并用天线吊装馈线选用1/2″跳线时，根据铁塔及安装平台的规格选用1.5米、2.0米、3.0米、5.0米、6.0米等相应规格的1/2″跳线，以确保网络优化中天线的方位角和俯仰角有充足的调整余地。

2）定向天线1．同一小区两单极化天线在辐射方向上间距应大于4m。

（最小不小于3.5m）2．相邻小区间两天线间距应大于0.5m。

3．上下平台间天线垂直分极距离应大于1m。

安装规范一、天线安装规范1、天线的安装位置应与设计相符。

2、天线应在避雷针顶点下倾45度范围内。

3、全向天线离塔体距离应不小于1.5m；定向天线离塔体距离应不小于1m。

4、全向天线收、发水平间距应不小于3.5m。

5、定向天线两接收天线分集间距不小于4m。

6、定向天线收、发水平垂直线间距不小于2.5m。

7、装在同一根天线支架上的两定向天线的垂直间距应不小于0.5m。

8、全向天线护套顶端应与支架齐平或略高出支架顶部。

9、全向天线应保持垂直，误差应小于±2度10、全向天线在屋顶安装时，其与避雷针之间的水平间距应不小于2.5m。

11、全向天线在屋顶上安装时，尽量避免产生盲区。

12、接天线的跳线应沿支架横杆绑至铁塔钢架上。

13、定向天线方位角误差不大于±5度，定向天线倾角误差应不大于±0.5度。

二、馈线安装流程1、馈线切割留有一定余量，防止过分浪费，严禁弯折和车辆碾压2、粘贴临时标签 TX、RX、RXD、TRX3、室外接头制作，使用专用工具，吊装预处理，防水预处理4、馈线吊装5、固定室外标牌，离馈线端0.3m处6、馈线布放，馈线固定夹（1卡1、1卡3）7、馈线接地，馈管接地夹8、馈线入室，制作防水弯9、室内接头制作10、粘贴室内标签三、馈线安装规范1、主馈线连接正确，扇区正确。

2、按照规范要求粘贴馈管标签，标签排列应整齐美观，方向一致。

3、馈管无明显的折、拧现象,馈管无裸露铜皮。

4、馈管最小弯曲半径应不小于馈管半径的20倍。

5、安装后的馈管固定夹间距应均匀，方向应一致。

6、馈管入室的室内、室外部分馈管应保持0.5米以上平直，避雷架两侧应有0.3m平直。

7、馈管布放不得交叉,室外要整齐美观，入室后行、列整齐、平直，弯曲度一致。

8、机柜正面与馈管入室方向平行或机柜背面正对馈管入室方向时，一个扇区排成一行，每行的排放次序应一致；当机柜正面正对馈管入室方向时，一个扇区排成一列，每列的排放次序应一致。

移动公司地网、天馈及设备安装施工规范一、地网工程（一）电缆下埋引入1、地埋电缆沟与基站地网沟连为体，沟深0.5-0.7米,同时作为基站地网的一组延伸辐射体。

电缆不得与地网扁铁缠绞，下埋长度应大于15m。

2、地埋铠装电力电缆两边均需用3米热镀锌钢管做引下及引上保护，且电力电缆屏蔽层在两边与基站地网做可靠接地,保护钢管用抱箍与市电终端杆和机房墙面必须作不少于3处的固定。

3、铠装电缆在终端杆作引接时必须做回水弯处理，做法：电缆先在电杆横担处绕缠两圈（不得超过三圈），电缆开口应朝下与架空电力线接。

4、地埋沟与机房散水坡相接处，须用水泥和砂石复原处理。

引入孔洞用防火泥做堵塞处理。

5、电力电缆引入需走专门预留孔洞引入，或在离配电箱安装位置较近处开墙洞引入，不得直接从馈线窗引入进机房，破墙处需恢复。

（二）交流配电箱安装1、配电箱须使用膨胀螺丝固定安装在市电进线孔侧并位于室内接地铜排的左侧下方，箱底距地面约1400mm左右为宜。

2、配电箱必须做接地处理，用16平方铜线配铜头与室内接地铜排可靠连接。

3、接头需用合适的铜鼻子并用夜压钳压紧接牢，三相电源线头需用红、绿、黄三色包扎。

4、配电箱安装必须牢靠，安装端正，箱面不得有施工灰土（三）防雷地网埋设1、地网采用闭合环形，在机房和铁塔塔座周围2-5米范围内开挖一圈宽约0.4米，深0.5-0.7米的沟（根据实际情况开挖），敷设40mm×4mm热镀锌扁钢作为机房地网的环形接地体。

2、在环行地网内每隔3米（不大于垂直接地体长度的2倍）埋设一根50mm ×50mm×5mm× 1500mm的热镀锌角钢做垂直接地体（如果岩石山土，每隔2米埋设一根1米角钢地桩），垂直接地体与环形接地体之间焊接连通，在焊接处用沥青作防腐处理，方便雷电流的泄放。

用接地扁钢电焊连接每个角钢接地极，接地扁钢连接必须搭接满焊(不可单点焊接)，搭接长度不小于自身宽度的2倍，电焊四边焊接；3、地网凡电焊过的地方必须做防腐处理，首先清除焊渣，表面除锈，涂防锈漆或涂沥青防锈（涂上第一道沥青，包缠麻布或玻璃丝带，而后涂上第二道沥青方可回填土夯实封闭）。

附件3 :天馈整治和优化的技术标准总部根据天馈系统的工艺要求结合网络的实际情况制定了本次整治的技术标准，各省分公司应以此作为整改的依据。

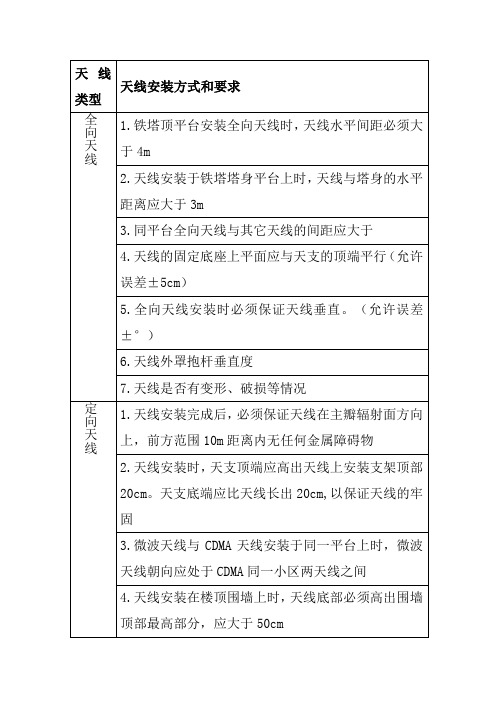

、天馈整治的标准（一）天线安装方式和要求1、天线安装方式的要求1.1.全向天线1.1.1铁塔顶平台安装全向天线时，天线水平间距必须大于4m。

1.1.2天线安装于铁塔塔身平台上时，天线与塔身的水平距离应大于3m 01.1.3同平台全向天线与其它天线的间距应大于2.5m 01.1.4天线的固定底座上平面应与天支的顶端平行。

（允许误差±5cm ）1.1.5全向天线安装时必须保证天线垂直。

（允许误差±0.5 ° ）1.2.定向天线。

相邻的两个扇区之间两天线的水平间距应大于0.5m 01.2.1同一扇区两个单极化天线在水平方向上间距应大于空间分集距离1.2.2天线安装完成后,必须保证天线在主瓣辐射面方向上,前方范围10m距离内无任何金属障碍物。

1.2.3天线安装时，天支顶端应高出天线上安装支架顶部20cm。

天支底端应比天线长出20cm,以保证天线的牢固。

1.2.4微波天线与CDMA天线安装于同一平台上时，微波天线朝向应处于CDMA同一小区两天线之间。

125天线安装在楼顶围墙上时，天线底部必须高出围墙顶部最高部分，应大于50cm。

1.2.6安装楼顶桅杆基站时，天线与楼面的夹角应大于45。

1.2.7直放站中的施主天线和重发天线的水平间距泛0m，垂直间距》15m128天线方位角必须和设计要求相符合。

（允许误差±5 °）1.2.9同一扇区两个单极化天线的方位角必须一致，（允许误差在±5 °）1.2.10天线俯仰角必须和设计要求相符合。

（允许误差±0.5 °）1.3 GPS天线1.3.1 GPS天线安装应牢固，应能适应各种天气状况。

应安装在坚固的金属框架上，不能使用木头，塑料等材料。

应用螺栓固定，不能使用绳、塑料、钉子、木材、线等固定。
