移动公司地网、天馈及设备安装施工规范一、地网工程（一）电缆下埋引入1、地埋电缆沟与基站地网沟连为体，沟深0。

5—0。

7米,同时作为基站地网的一组延伸辐射体.电缆不得与地网扁铁缠绞，下埋长度应大于15m。

2、地埋铠装电力电缆两边均需用3米热镀锌钢管做引下及引上保护，且电力电缆屏蔽层在两边与基站地网做可靠接地，保护钢管用抱箍与市电终端杆和机房墙面必须作不少于3处的固定。

3、铠装电缆在终端杆作引接时必须做回水弯处理，做法：电缆先在电杆横担处绕缠两圈（不得超过三圈），电缆开口应朝下与架空电力线接。

4、地埋沟与机房散水坡相接处，须用水泥和砂石复原处理。

引入孔洞用防火泥做堵塞处理。

5、电力电缆引入需走专门预留孔洞引入，或在离配电箱安装位置较近处开墙洞引入，不得直接从馈线窗引入进机房，破墙处需恢复。

(二）交流配电箱安装1、配电箱须使用膨胀螺丝固定安装在市电进线孔侧并位于室内接地铜排的左侧下方，箱底距地面约1400mm左右为宜。

2、配电箱必须做接地处理，用16平方铜线配铜头与室内接地铜排可靠连接。

3、接头需用合适的铜鼻子并用夜压钳压紧接牢，三相电源线头需用红、绿、黄三色包扎。

4、配电箱安装必须牢靠，安装端正，箱面不得有施工灰土（三）防雷地网埋设1、地网采用闭合环形，在机房和铁塔塔座周围2—5米范围内开挖一圈宽约0。

4米，深0。

5-0.7米的沟（根据实际情况开挖），敷设40mm×4mm热镀锌扁钢作为机房地网的环形接地体。

2、在环行地网内每隔3米（不大于垂直接地体长度的2倍）埋设一根50mm ×50mm×5mm× 1500mm的热镀锌角钢做垂直接地体（如果岩石山土，每隔2米埋设一根1米角钢地桩)，垂直接地体与环形接地体之间焊接连通，在焊接处用沥青作防腐处理，方便雷电流的泄放。

用接地扁钢电焊连接每个角钢接地极，接地扁钢连接必须搭接满焊（不可单点焊接)，搭接长度不小于自身宽度的2倍，电焊四边焊接；3、地网凡电焊过的地方必须做防腐处理，首先清除焊渣，表面除锈，涂防锈漆或涂沥青防锈（涂上第一道沥青，包缠麻布或玻璃丝带,而后涂上第二道沥青方可回填土夯实封闭)。

地铁通信工程铁塔及天馈线安装作业指导书1、适用范围适用于地铁通信工程铁塔及天馈线安装施工。

2、施工准备2.1内业技术准备作业指导书编制后，应在开工前由总工程师组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施，提出应急预案。

对施工人员进行技术交底，对参加施工人员进行上岗前技术安全培训，考核合格后持证上岗。

2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。

在工程项目地就近租用房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。

3、技术要求1）天线安装牢固，方位正确。

2）馈线卡底座与铁塔构件安装牢固，方向一致。

3）天线与天馈线用跳线连接，连接头应做好防水处理。

4）天馈线引入机房处要做滴水弯。

5）天馈线地线连接处要做防水处理。

6）引入后应用防火胶泥堵塞引入口。

7）功分器和直流阻断器安装时连接牢固。

8）天线避雷针上端与天线外端夹角应小于45度。

9）馈线在铁塔平台上围绕平台预留半圈至一圈。

4、 施工程序与工艺流程4.1 施工工艺流程见右图。

4.2 施工方法4.2.1 吊装及安装天线1）在铁塔工作台外部边缘安装滑轮，穿入吊绳，将天线拉上铁塔工作台；2）将天线用U 型卡固定在天支上，用U 型螺栓将天线与固定牢固，全向天线离塔体间距应不大于1.5m 。

；3）在地面用罗盘中心线指针对准天线中心线，罗盘保持水平；在铁塔上调整天线方位，直到和罗盘所指方位一致，达到设计要求。

4.2.2 吊装及安装天馈线1）在铁塔上天馈线的走线位置上安装馈线卡，底座安装牢固，方向一致；2）将安装好的吊绳用铁丝绑扎好天馈线，缓慢拉上铁塔工作平台，拉到能与天线做头连接的位置时，将吊绳固定牢固； 施工准备 吊装天线及馈线 天线安装及馈线安装 天馈线制作地线 制作馈线头及跳线连接、成端 检测3）将天馈线卡入馈线卡，拧紧馈线卡螺丝将馈线卡牢，松开吊绳。

4.2.3制作地线1）在天馈线引入机房吊线上方1米处，开剥天馈线外皮，露出导体，将天馈线地线卡打开，直接卡入导体上，卡上卡子；2）在天线卡位置，缠绕两层绝缘胶带，长度为开剥天馈线处上下各5cm，用防水胶带在绝缘胶带上来回缠绕两层，长度不超出绝缘胶带；在防水胶带上再次来回缠绕绝缘胶带三层，长度为开剥天馈线处上下7cm；最后用扎带将胶带两头扎紧，防止防水胶因热涨溢出。

天馈线安装步骤一：准备工作：1、天线、馈线到货后，首先进行开箱检查，检查天线、馈线的型号、配件、出厂合格证及是否有损伤等情况。

2、馈线单盘测试：用驻波比测试仪测试馈线的驻波比（7/8”馈线最大电压驻波比为1.15；驻波比测试仪使用前必须进行校准）；用万用表测试馈线的通断；兆欧表对内外导体的绝缘电阻进行测试（最小绝缘电阻为3000MΩ/KM）。

3、材料、工具准备：工具：安全带、滑轮、绳子、活动扳手（至少2把）、13/16扳手、17/19扳手、老虎钳、钢锯、钢锯条、罗盘、水平尺、馈线头制作专业工具、美工刀、扁锉、剪刀。

材料：馈线接头、黑色扎带、铁丝、防水胶带、防水胶泥、馈线卡。

3、用水平尺分别测量天线抱杆东西方向和南北方向的垂直度并进行记录（垂直度会对天线的方位角和俯仰角产生影响）。

二：开始安装：1、人员安排：天馈线安装可分为塔上人员和地面人员2组。

塔上人员可配3--5人：其中铁塔第一层平台安装天线及制作馈线接头2--3人；塔中固定馈线及制作馈线接地1--2人。

地面人员4人左右。

到场后塔上人员携带工具及部分材料上塔，完成前期工作，塔中人员及时安装馈线卡（先在第一层平台下4--5处横栏处安装，馈线吊装至合适位置后及时固定）。

地面人员进行天线组装及馈线裁剪。

2、地面组装天线：根据天线的组装说明书地面人员对天线进行组装，并提前在地面把跳线与天线相连，接头处需密闭且做好防水处理，防水处理顺序为：防水胶带--防水胶泥--防水胶带（防水胶泥外需将胶带紧密缠绕4--6层，以免室外温度过高导致胶泥融化，从胶带缝隙间流出）。

3、吊装天线：提前将滑轮固定于铁塔第一层平台上方1.5米处，用绳子将天线吊至抱杆处，按照安装说明书进行初固定（吊装过程不能过快、过猛）。

4、天线调整：（1）、抱杆顶部应高出天线顶部50cm，且天线处于避雷针的45°角保护范围内；（2）、对天线的方位角与俯仰角进行初调，如果线路为直线，天线应与线路平行，如线路为曲线，天线应对准线路的最大弯曲处（联调联试期间对天线进行反复精调）。

天馈系统安装规范：1﴿、天线：1、抱杆：安装天线的载体，其安装位置应距塔身距离（全向）>3米，定向>1米，接地、固定都应符合要求。

抱杆的高度应比天线长10cm以上。

抱杆垂直度、方位角符合设计要求。

2、天线的安装要求：基站使用的天线规格、型号符合设计要求，天线安装的俯仰角、方位角正确（使用罗盘等工具测量。

一般情况下方位角偏差不能大于5度；俯仰角必须符合设计或局方要求），天线的软跳线应与塔抱杆使用专用扎带连接牢固。

A、在天线的直线距离400M内无障碍物。

B、GSM900系统两接收天线间距4M和DCS1800间距大于2M。

C、铁塔的避雷装置应符合要求，所装天线应置避雷针的450保护范围内。

D、全向天线要求铁塔塔身间距不小于2米，定向天线要求不小于0.5米；全向天线底部抱箍与抱杆底部相持平,定向天线顶部应比抱杆顶部低10cm以上。

E、天线安装要求垂直，其高度、倾角、方位角及小区位置必须于频率规划（设计）一致。

F、同一扇区两天线间隔>4米，邻扇区天线间隔>1米。

G、同一水平面天线与其他设备天线间隔>8米，同一垂直天线与其它设备天线的间隔>2米。

3.GPS天线安装标准GPS天线安装应牢固，应用螺栓固定。

所有外部接头都必须使用黑色防水胶带保护，胶带需将接头全部覆盖，并在接头两端延长5厘米，中间不能有缝隙。

GPS天线应与地平面垂直，夹角应为90°±2°GPS天线安装在铁塔上，应距铁塔边缘0.5米，应在铁塔南侧(北半球或与铁塔平行)，以保证GPS天线至少可以接收四颗卫星。

GPS天线在所属区域不是最高点。

GPS天线不能安装在铁塔顶端。

GPS应安装在具有接地装置的锥体雷电保护区内。

如果GPS安装在钢架上，钢架的接地应使用焊接方式。

GPS天线在水平或垂直方向应距基站发射天线3米远GPS天线应与铁塔朝南的一角距离至少1m；GPS天线安装在楼顶时，应在抱杆上安装避雷针，抱杆与接地线焊接使整个抱杆处于接地状态。

（GSM&CDMA ） （试行版）中国联合通信有限公司二OO 三年十一月中国联通基站天馈系统工程安装规范目录一、天支安装 (2)二、天线安装 (2)三、馈线安装 (3)四、跳线安装 (4)五、防雷接地装置的安装 (4)六、避雷器的安装 (5)七、胶泥、胶带的使用 (5)八、方位角的调整 (5)九、俯仰角的调整 (6)十、安装测试 (6)十一、安全注意事项 (6)十二、天馈线安装规范的制订依据 (7)附件、天馈系统安装工具清单 (8)天馈系统工程安装规范文件一、天支安装1.1 天支的位置应与设计相符。

1.2 天支应保证施工人员安装天线时的安全和方便。

1.3 天支安装必须垂直。

（允许误差0.5°）1.4 全向站天支到塔身的距离应大于3米。

1.5 定向站天支应符合定向天线安装距离要求。

1.6 单极化天线天支必须符合安装标准，同一扇区两个支架的水平间距必须保持在3.5m以上，相邻的两个扇区支架之间的水间距必须保持在1.0m以上。

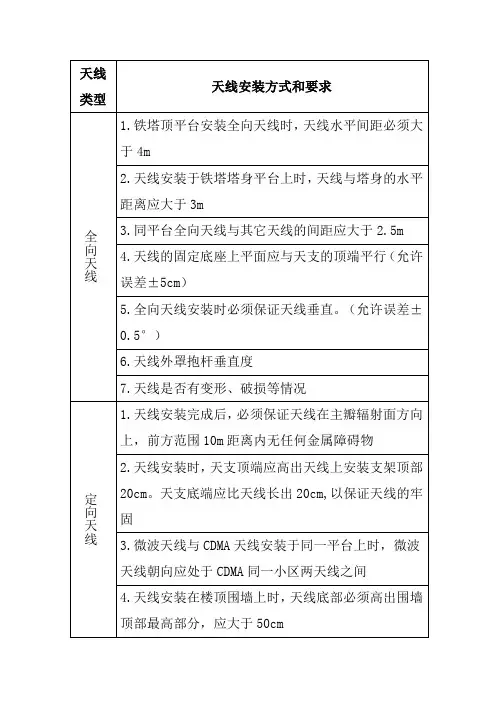

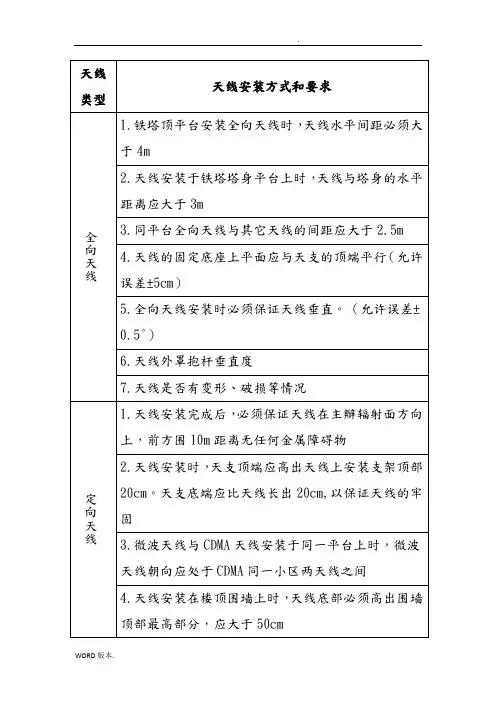

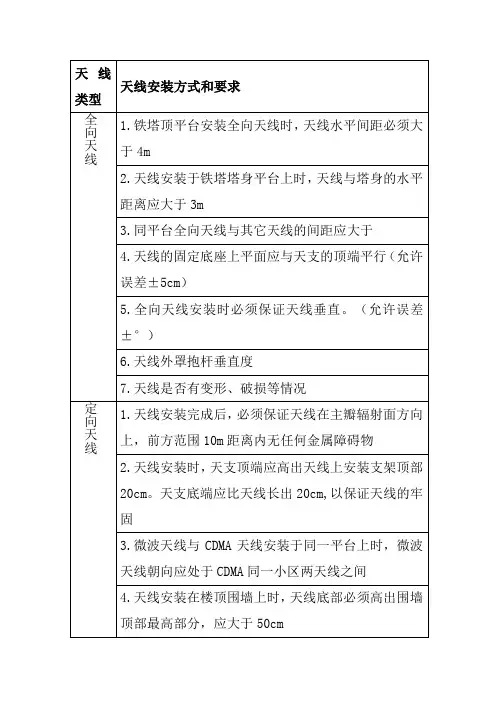

二、天线安装2.1 全向天线2.1.1 铁塔顶平台安装全向天线时，天线水平间距必须大于4M。

2.1.2 天线安装于铁塔塔身平台上时，天线与塔身的水平距离应大于3M2.1.3 同平台全向天线与其它天线的间距应大于2.5m。

2.1.4 上下平台全向天线的垂直距离应大于1M。

如果上平台天线为（GSM:900MHz）下平台天线为（CDMA:800MHz）时上下平台天线的垂直间距应≥5m2.1.5 天线的固定底座上平面应与天支的顶端平行。

（允许误差±5cm）2.1.6 全向天线安装时必须保证天线垂直。

（允许误差±0.5°）2.2 定向天线2.2.0 天线的空间隔离度按照如下的原则：2.2.1 同系统共站的天线a. 同扇区天线：GSM900系统水平隔离度 3.5米以上；DCS1800系统水平隔离度1.5米以上b. 不同扇区的天线:GSM900系统水平隔离度2.5米以上；DCS1800系统水平隔离度2米以上c. GSM900与DCS1800天线的水平隔离度2.5米以上。

西安海天天线科技股份有限公司天馈系统安装规范天馈系统安装规范（GSM/CDMA）西安海天天线科技股份有限公司2002年12月郑重声明：为确保通信网络的运行质量和天馈系统的规范化安装，特制定以下安装规范，要求海天公司工程人员在有关天馈系统的安装和服务工作中严格遵守；同时，凡使用海天公司天馈产品的单位，在自行安装时也必须严格遵循以下安装规范，否则由于安装不规范所引起的质量事故，海天公司概不承担任何法律和经济责任。

西安海天天线科技股份有限公司2002年12月15日一．天支（抱杆）1．天支的位置应与设计相符。

2．天支应保证施工人员安装天线、馈线、跳线时的安全和方便。

3．天支安装必须垂直。

（允许误差0.5°）4．全向站天支到塔身的距离应大于3米。

5．定向站天支应符合定向天线安装距离要求(且使用标准天支、天支长3米)。

二．天线安装1）全向天线1．铁塔顶平台安装全向天线时，天线水平间距必须大于4m。

2．全向天线安装于铁塔塔身平台上时，天线与塔身的水平距离应大于3m。

3．同平台全向天线与其它天线的间距应大于1.5m。

4．上下平台全向天线的垂直距离应大于1m。

5．天线的固定底座上平面应与天支的顶端平行。

（允许误差±5cm）6.全向天线安装时必须保证天线竖直。

（允许误差±0.5°）7、天线的接口是天线和跳线的连接口，并非承重口。

安装时不能直接和7/8″馈线连接，应先与1/2″跳线连接，再连接7/8″馈线。

严禁用天线和7/8″馈线直接相连，并用天线吊装馈线选用1/2″跳线时，根据铁塔及安装平台的规格选用1.5米、2.0米、3.0米、5.0米、6.0米等相应规格的1/2″跳线，以确保网络优化中天线的方位角和俯仰角有充足的调整余地。

2）定向天线1．同一小区两单极化天线在辐射方向上间距应大于4m。

（最小不小于3.5m）2．相邻小区间两天线间距应大于0.5m。

3．上下平台间天线垂直分极距离应大于1m。

天馈线安装步骤范文天馈线是用于传输微弱的电信号和高频信号的一种特殊电缆，广泛应用于通信、广播、电视、雷达等领域。

天馈线的安装过程相对复杂，包括选材、设计、施工、调试等多个环节。

下面是天馈线安装的详细步骤：1.选材：选择适合于特定应用环境和技术要求的天馈线型号和规格。

根据需要传输的信号频率、传输距离和工作环境等因素，选择相应的天馈线，并确保其质量和可靠性。

2.设计：进行天馈线系统设计，包括线路走向规划、连接方式确定、设备选型等。

根据实际情况确定天馈线的敷设路径，避免干扰源和尽可能减少损耗。

3.施工准备：清理安装区域，确保无障碍物和杂物，防止影响天馈线的正常敷设。

同时准备好天馈线的相关工具和材料，如天馈线卡子、隔离器、接头、固定器等。

4.敷设：首先在地面或墙壁上确定好天馈线的敷设路径，用直尺或标线量具测量好敷设的轨迹并标记。

然后使用工具（如电钻、锤子）进行墙体打孔，将接头和固定器安装在预定位置。

5.连接：在天馈线需要连接处，使用合适的工具和技术进行连接。

首先确保连接的两端干净无尘，然后根据天馈线的型号和连接方式进行连接，如压接、螺纹连接等。

6.固定：使用天馈线卡子和固定器将天馈线固定在墙壁或支架上，确保线路稳固和整齐。

7.绝缘：在天馈线连接处使用隔离器进行绝缘处理，防止信号干扰和信号损耗。

8.调试：安装完成后，进行天馈线的调试和测试工作。

使用测试仪器对天馈线的传输性能、损耗情况进行检测，并根据测试结果对天馈线进行调整和优化。

9.完善：施工结束后，对天馈线进行整体检查和维护工作。

处理好线路的整齐、遮挡、防水等问题，以确保天馈线的可靠性和安全性。

总结：天馈线的安装过程需要经过材料选购、设计规划、施工敷设、连接固定、调试测试等多个步骤。

每个步骤都需要严格操作和专业知识，以确保天馈线系统的正常运行和传输质量。

在安装过程中，还需注意线路的整齐、遮挡、防水等问题，确保安装质量和线路的稳定性和可靠性。

天馈线系统安装程序和规范1天馈线安装位置的质量要求为了使基站内外设备布局合理、美观，有必要在新建基站对将要安装的设备和未来的增网、扩容作整体通盘安排，先进场安装的要给后续进场的留下位置和方便。

2天馈线的组装吊挂质量要求2.1天线组装天线组装时应在比较平坦的地方，应在地面上铺上包装盒纸，勿使天线外表面受到损伤和污染；应使用专用安装附件按生产厂家安装说明书安装牢固，螺丝不能缺少或松动；1/2室外跳线应先行与天线接好并作好防水包裹绑扎。

2.2馈线的量裁馈线的量裁应按照节约的原则，先量后裁。

馈线的允许余量为不超过5％。

2.3馈线头制作馈线头应在塔下制作，一般情况下，制作馈线头必须使用专用馈线刀，按馈线头厂家规定的规范步骤进行。

切割外皮时不能划伤馈线外导体，馈线的内芯不得留有任何遗留物，如碎屑，灰尘、雨水、汗滴等，切割制作过程至头子装上前应使馈线头部向下，上头前应用专用清洁毛刷除去杂物，用刀具去毛刺；应尽可能防止脏手接触外内导体，不能忘掉密封橡皮圈。

天线与1/2跳线的连接、7/8馈线头与避雷器的接头连接必须紧固不松动、无划伤、不露铜。

2.4天馈线的吊挂要用专用电缆盘支架、滑轮、绳索等设备。

捆绑天馈线的绳索要牢靠，吊装时要用小绳控制，不能让天馈线碰触地面、塔体或墙体以免磨损，馈线裁割后应及时用塑料布袋包封，不能让杂物进入内腔；吊装中两头都应做好标记。

3天馈线安装质量要求1天线的安装天线的数量、规格、型号和安装位置路由应符合工程设计要求（特别应检查天线是否有内置倾角及波束宽度、增益等指标）。

1．天线安装位置天线安装位置应符合工程设计,六根天线在塔上的排位顺序为:正北:1扇区,左边接TRX1;右边接RX1;2、3扇区类推；双极化天线＋45°接TRX，-45°接RX。

天线应符合水平和垂直度隔离度要求。

2．CDMA800天线系统分离度要求(记为“分离度4132”)CDMA800天线系统水平分离度的要求如下：对于单极化天线，同一扇区分集接收天线水平分离度应大于4.0米；对于所有天线，同一平台不同扇区内天线水平分离度大于1.0米。

随着我国通信事业的快速发展，移动通信基站的建设规模不断扩大。

天馈线作为移动通信基站的重要组成部分，其安装质量直接影响到通信系统的传输质量和稳定性。

为提高天馈线安装施工质量，确保通信系统的正常运行，特制定本专项施工方案。

二、施工范围本方案适用于移动通信基站天馈线的安装施工，包括天线、室内外跳线、避雷器、主馈线、馈线夹、接地夹等。

三、施工流程1. 施工准备（1）施工人员：组织具有相关专业知识和经验的施工队伍，进行施工前的培训和技术交底。

（2）施工材料：准备所需的天馈线、天线、跳线、避雷器、主馈线、馈线夹、接地夹等材料。

（3）施工工具：准备安全带、安全帽、梯子、扳手、钳子、切割工具等施工工具。

2. 施工步骤（1）天线安装1）检查天线外观，确保无损伤、变形等。

2）按照设计要求，确定天线安装位置和高度。

3）使用吊装设备将天线吊装至安装位置。

4）调整天线方向，确保符合设计要求。

5）将天线与馈线连接，并进行紧固。

（2）馈线布放1）检查馈线外观，确保无损伤、变形等。

2）按照设计要求，确定馈线布放路径。

3）使用吊装设备将馈线布放至指定位置。

4）按照要求调整馈线弯曲半径和角度。

5）将馈线与天线、跳线、主馈线等连接，并进行紧固。

（3）避雷器安装1）检查避雷器外观，确保无损伤、变形等。

2）按照设计要求，确定避雷器安装位置。

3）使用扳手将避雷器连接到天线、馈线等。

4）检查避雷器连接是否牢固。

（4）接地夹安装1）检查接地夹外观，确保无损伤、变形等。

2）按照设计要求，确定接地夹安装位置。

3）使用扳手将接地夹连接到天线、馈线等。

4）检查接地夹连接是否牢固。

3. 施工验收（1）检查天线、馈线、避雷器、接地夹等安装位置、高度、角度是否符合设计要求。

（2）检查连接是否牢固，无明显松动。

（3）检查接地电阻是否满足要求。

四、施工质量控制1. 严格遵循施工规范和设计要求，确保施工质量。

2. 施工过程中，对关键环节进行严格检查，发现问题及时整改。

天馈线安装施⼯⼯艺标准天馈线安装施⼯⼯艺标准1．施⼯准备1.1 劳动组织1.2 ⼯机具1.3 材料（以房顶天线安装为例）2．操作程序2.1 ⼯艺流程2.2 操作要领2.2.1天线选址：天线选址的原则按越重要越排前的原则如下：（1）可视保证：在⽆线站点之间的天线应该有⾜够的可视空间；（2）馈线长度：在保证可视的前提条件下，尽量选择馈线长度最短的位置以减少损耗；（3）能够避免的话不要装在楼顶最⾼处；（4）天线安装施⼯容易。

2.2.2 杆塔或基础施⼯（见⽴杆部分和铁塔基础部分）2.2.3 天线的安装⾸先将天线、馈线和配套零部件按产品说明的要求组装好，然后在天线的⽀撑位置，⽤卡具固定于塔杆的天线⽀架上，并且使天线与塔杆的平⾏间距⼤于使⽤波长，减少塔杆对天线性能的影响。

在天线端⼝处，将馈电线⽤连接器(或称电缆头)与天线接好，弯⼀个直径约五⼗倍馈电线直径的圆环固定于天线⽀架上，避免连接器部位直接受⼒⽽断线或损坏。

详见下页⽰意图。

2.2.4 天线的调试（1）根据天线装配说明装好天线。

（2）将天线安装在可能的最⾼位置。

（3）将同轴电缆和中⼼的AP连接。

（4）将同轴电缆和远端WB或SA连接。

（5）⼿动调整天线直到WB或SA的WLNK灯亮。

（6）调整天线，使设备的信号质量灯直到得到最佳信号。

房顶定向天线安装⽰意图房顶全向天线安装⽰意图房顶全向天线安装⽰意图（7）确定两边天线的⼤致⽅向，螺丝先不要拧紧;(假定⼀边为天线A，另⼀边为天线B)⾸先初步固定天线A,先调节天线B,⽔平转动天线，根据设备⾯板上的指⽰灯显⽰情况，找到最佳接收位置；保持该最佳接收位置不动,再调天线A，反复调整天线，直⾄三个信号质量最好为⽌。

3．质量标准3.1天线、馈线到达现场应进⾏检查，其型号、规格和质量应符合设计要求及相关产品的规定。

3.2 天线的安装⾼度、⽅向和安装⽅式应符合设计要求。

3.3天线杆（塔）应按设计在杆上做单独的避雷针，杆根部埋设单独的避雷电线，与避雷针连接牢靠。

馈线布放与安装安全管理要点
1、馈线到达现场后进行检查，其型号、规格、数量及质量应符合设计要求
3、馈线安装应符合下列要求：
1）馈线的路由走向应符合设计要求。

2）天线、馈线连接处及馈线与室外防雷器的连接处应做防水处理。

3）馈线沿走线架、铁塔走线梯架布放时应无交叉。

4）馈线敷设时应做到路由合理，并保证馈线的最小弯曲半径。

常用射频电缆的弯曲半径应符合表通—033的规定。

5）馈线本身不得有接头。

6）馈线应按照馈线排列原则入室。

馈线入室不得交叉、重叠，入室行列应排列整齐、平直，弯曲度应合适并一致。

7）跳线与馈线接头时应制作滴水弯并进行防水密封处理。

8）馈线在引入机房前，在墙洞入口处应做滴水弯。

4、馈线防雷应符合下列要求：
1）馈线进入机房与设备连接前应安装馈线避雷器，接地端子应就近引接到接地线上。

2）馈线在室外部分的外防护层应有不少于3点的外防护层接地连接，外防护层的连接位置应在天馈线的连接处，馈线引入机房应在馈线洞外处。

所有垂直拐水平处都应进行外防护层接地。
