常用焊缝符号及其标注方法基本符号是表示焊缝横截面形状的符号，常用基本符号见表1表1常用基本符号序号角焊缝点焊缝I形焊缝II V形焊缝单边V形焊缝带钝边V形焊缝4.1.2 在焊接标注时，焊缝的基本符号必须标注。
4.1.3 对于需要开坡口的焊缝，当设计对坡口形状有特殊要求时，则应在技术图样中画出焊缝坡口的断面图，并明确各项要求；设计对坡口形状无特殊要求时，则技术图样中不做规定，应由工艺人员在工艺文件中予以明确。
4.2 辅助符号421 辅助符号是表示焊缝表面形状特征的符号，见表2表2辅助符号4.2.2 对焊缝的表面无要求时，则不标注辅助符号4.3 补充符号4.3.1 补充符号是为了补充说明焊缝的某些特征而采用的符号，见表3 4.3.2 当焊缝具有表3所列特征时，则必须标注相应的补充符号4.4.1 常用尺寸符号见表4,表中各尺寸符号，在图样中应标出具体数值443塞焊缝、槽焊缝带有斜边时，应该标注孔底部的尺寸。
5焊接符号在图样上的表示及其标注完整的焊接标注除了上述基本符号、辅助符号、补充符号、尺寸符号及数据以外，还包括指引线及必要的说明。
5.1指引线指引线一般由带有箭头的指引线（箭头线）和两条基准线（一条为细实线，另一条为虚线）组成，两条基准线间隔为2b（b为视图轮廓线宽度），见图1。
基准线一般应与图样的底边相平行，但在特殊条件下亦可与底边相垂直细实线基准线虚线基准线（可省略）箭头线（细实线）图1指引线5.1.1 箭头线和焊缝的关系a）焊缝在箭头侧：如图2（a）所示，即箭头线指在焊缝上；b）焊缝在非箭头侧：如图2 （b）所示，即箭头线指在焊缝的背面。
图2带单角焊缝的T型接头5.1.2箭头线的位置a ）箭头线相对焊缝的位置一般无特殊要求，但是在标注形焊缝时，箭头线应指向带有坡口一侧的工件，见图3。
b ）必要时，允许箭头线弯折一次，见图4。
（a）（b）图3箭头线的位置图4弯折的箭头5.2 焊缝在图样上的表示5.2.1 除点焊缝、缝焊缝、塞焊缝和槽焊缝以外的各种焊缝，在图样上表示时，应符合下述规定：a ）可见焊缝纵向可用2b〜2.5b等粗的实线表示（可使用区别于黑色的颜色）见图5（ a）;b ）不可见焊缝纵向可用2b〜2.5b等粗的粗虚线表示，见图5 （b）;c ）焊缝的横截面应按焊缝实际截面形状绘制并涂黑，见图 5 （c）。

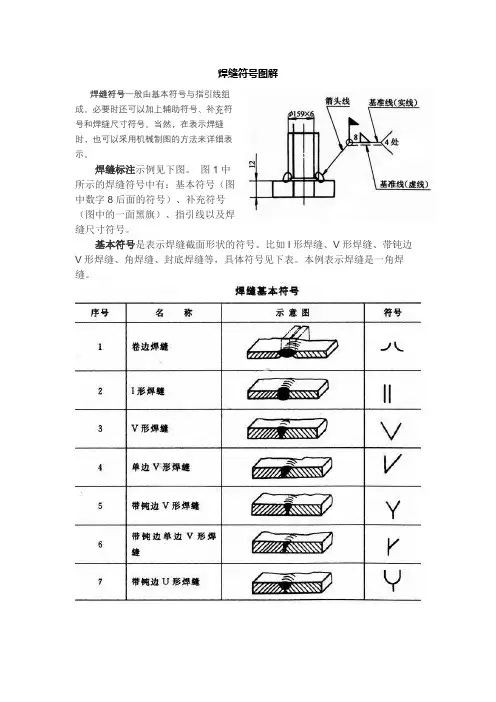

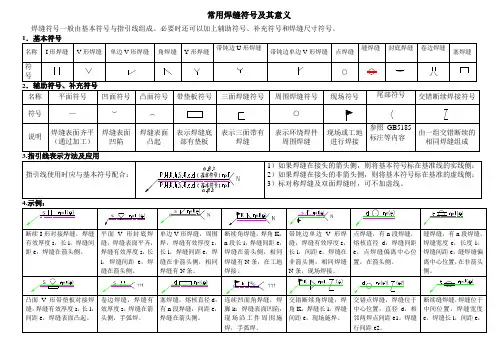

焊缝符号图解焊缝符号一般由基本符号与指引线组成。
必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。
当然，在表示焊缝时，也可以采用机械制图的方法来详细表示。
焊缝标注示例见下图。
图1中所示的焊缝符号中有：基本符号（图中数字8后面的符号）、补充符号（图中的一面黑旗）、指引线以及焊缝尺寸符号。
基本符号是表示焊缝截面形状的符号。
比如I形焊缝、V形焊缝、带钝边V 形焊缝、角焊缝、封底焊缝等，具体符号见下表。
本例表示焊缝是一角焊缝。
辅助符号是表示焊缝表面形状特征的符号。
辅助符号有三种，分别表示焊缝表面平齐、焊缝表面凹陷、焊缝表面凸起。
一般情况下，不需要确切地说明焊缝的表面形状，所以辅助符号经常不标。
有时为了补充说明焊缝的某些特征，需要其它符号来表示。
比如要表示焊缝环绕工件周围，用一圆圈表示；要表示焊接时焊缝底部带有垫板，可以用一矩形来表示等，这些都属于补充符号。
本例中的黑旗称为现场符号，表示此处焊缝在现场或工地上进行焊接。
补充符号应用示例见下表。
但是为了完整地表示焊缝，除了以上符号以外，还应包括指引线、一些尺寸符号及数据。
指引线一般由带有箭头的指引线和两条基准线（一条为实线，另一条为虚线）两部分组成，如上图a所示。
如果焊缝在接头的箭头侧，则将基本符号标在基准线的实线侧，如图b所示；如果焊缝在接头的非箭头侧，则将基本符号标在基准线的虚线侧，如图c所示；标注对称焊缝及双面焊缝时，可不加虚线，如图d 所示。
焊缝尺寸众多，标注实际焊缝时，如果尺寸因素较少，直接在焊缝符号上标注。
有时为了更明确地表示出焊缝的形式，就采用机械制图的方式来表示。
上图为釆用机械制图方法表示焊缝形式的几个例子.下表列出了一些常见焊缝尺寸的标注实例：焊缝量具的使用方法。

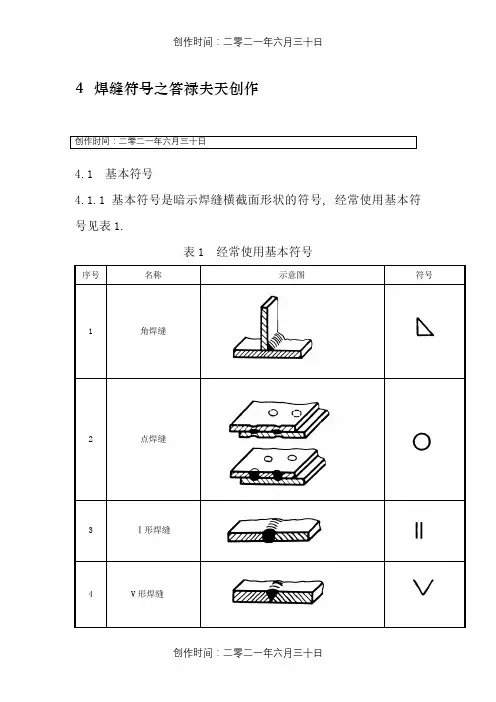

4 焊缝符号4.1 基本符号4.1.1 基本符号是表示焊缝横截面形状的符号，常用基本符号见表1。
表1 常用基本符号序号名称示意图符号1 角焊缝2 点焊缝3 Ⅰ形焊缝4 V形焊缝5 单边V形焊缝6 带钝边V形焊缝表1（完）常用基本符号序号名称示意图符号7 缝焊缝8 塞焊缝或槽焊缝9 封底焊缝10 喇叭形焊缝11 单边喇叭形焊缝4.1.2 在焊接标注时，焊缝的基本符号必须标注。
4.1.3 对于需要开坡口的焊缝，当设计对坡口形状有特殊要求时，则应在技术图样中画出焊缝坡口的断面图，并明确各项要求；设计对坡口形状无特殊要求时，则技术图样中不做规定，应由工艺人员在工艺文件中予以明确。
4.2 辅助符号4.2.1 辅助符号是表示焊缝表面形状特征的符号，见表2。
表2 辅助符号序号名称示意图符号标注示例说明1 平面符号平面V形对接焊缝一般通过加工保证2 凹面符号凹面角焊缝3 凸面符号凸面V形对接焊缝4.2.2 对焊缝的表面无要求时，则不标注辅助符号。
4.3 补充符号4.3.1 补充符号是为了补充说明焊缝的某些特征而采用的符号，见表3。
4.3.2 当焊缝具有表3所列特征时，则必须标注相应的补充符号。
表3 补充符号序号名称示意图符号标注示例说明1 带垫板符号 V形对接焊缝，底面有垫板2 三面焊缝符号工件三面施角焊缝，焊接方法为手工电弧焊3 周围焊缝符号沿工件周围施角焊缝4 尾部符号（同上述三面焊缝符号）标注焊接方法及处数N等说明4.4 尺寸符号4.4.1 常用尺寸符号见表4，表中各尺寸符号，在图样中应标出具体数值。
表4 焊缝尺寸符号序号名称示意图符号标注示例说明1 焊脚尺寸K角焊缝焊脚尺寸为K2焊缝宽度焊缝厚度cSⅠ形焊缝焊缝宽为c焊缝厚为S3 熔核直径 d 塞焊缝熔核直径d点焊缝焊点直径d4 焊缝间距 e角焊缝焊脚尺寸为K焊缝长度为l焊缝间距为e焊缝段(点)数n5 焊缝长度l6 焊缝段(点)数n7 相同焊缝处数 d 角焊缝焊脚尺寸为K 相同焊缝处数为N4.4.2 确定焊缝位置的尺寸不在焊缝符号中给出，而是将其标注在图样上。
