资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载焊接符号标注及详细表示方法地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容焊接符号标注及表示方法—详版什么是焊接符号焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。

我国的焊接符号是由国家标准GB324规定的。

焊接符号有什么作用焊接符号是把在图样上用技术制图方法所表示的焊缝的基本形式和尺寸采用一些符号来表示的方法。

焊接符号可以表示出:(1)所焊焊缝的位置。

(2)焊缝横截面形状(坡口形状)及坡口尺寸。

(3)焊缝表面形状特征。

(4)表示焊缝某些特征或其他要求。

焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。

为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。

焊接符号由哪几部分组成焊接符号一般是由基本符号和指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。

焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。

为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。

表示焊缝的基本符号有哪些焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。

GB324-1988中规定了13种焊缝形式的符号，见表2-2。

点击下载 HYPERLINK "/zt-hanjiefuhao/%E7%84%8A%E6%8E%A5%E7%AC%A6%E5%8F%B7%E8%AF%B4%E6%98%8E%E5 %A4%A7%E5%85%A8.xls" 焊接符号说明大全（excel表格详细讲解）焊接加工符号的国家标准有哪些焊接符号的国家标准主要有两个:(1) HYPERLINK"/biaozhun/showbz_915.html" \t "_blank" GB324一2008《焊缝代号》。

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载焊接符号标注及详细表示方法地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容焊接符号标注及表示方法—详版什么是焊接符号焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。

我国的焊接符号是由国家标准GB324规定的。

焊接符号有什么作用焊接符号是把在图样上用技术制图方法所表示的焊缝的基本形式和尺寸采用一些符号来表示的方法。

焊接符号可以表示出:(1)所焊焊缝的位置。

(2)焊缝横截面形状(坡口形状)及坡口尺寸。

(3)焊缝表面形状特征。

(4)表示焊缝某些特征或其他要求。

焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。

为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。

焊接符号由哪几部分组成焊接符号一般是由基本符号和指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。

焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。

为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。

表示焊缝的基本符号有哪些焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。

GB324-1988中规定了13种焊缝形式的符号，见表2-2。

点击下载 HYPERLINK "/zt-hanjiefuhao/%E7%84%8A%E6%8E%A5%E7%AC%A6%E5%8F%B7%E8%AF%B4%E6%98%8E%E5 %A4%A7%E5%85%A8.xls" 焊接符号说明大全（excel表格详细讲解）焊接加工符号的国家标准有哪些焊接符号的国家标准主要有两个:(1) HYPERLINK"/biaozhun/showbz_915.html" \t "_blank" GB324一2008《焊缝代号》。

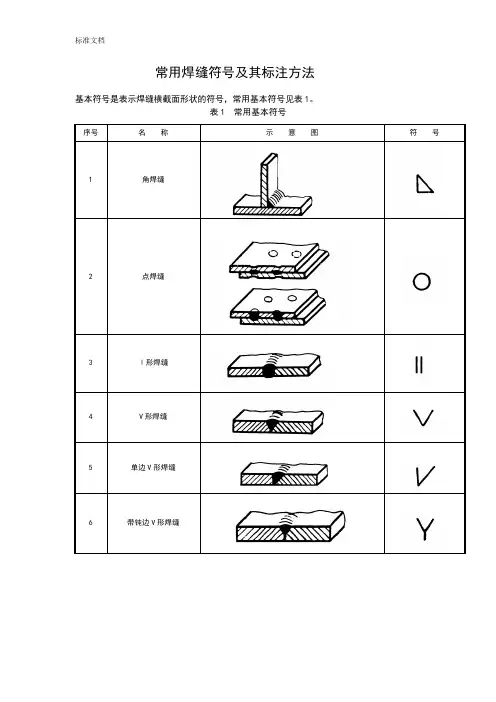

常用焊缝符号及其标注方法基本符号是表示焊缝横截面形状的符号，常用基本符号见表1。

表1 常用基本符号序号名称示意图符号1 角焊缝2 点焊缝3 Ⅰ形焊缝4 V形焊缝5 单边V形焊缝6 带钝边V形焊缝7 缝焊缝表1（完）常用基本符号序号名称示意图符号8 塞焊缝或槽焊缝9 封底焊缝10 喇叭形焊缝11 单边喇叭形焊缝4.1.2 在焊接标注时，焊缝的基本符号必须标注。

4.1.3 对于需要开坡口的焊缝，当设计对坡口形状有特殊要求时，则应在技术图样中画出焊缝坡口的断面图，并明确各项要求；设计对坡口形状无特殊要求时，则技术图样中不做规定，应由工艺人员在工艺文件中予以明确。

4.2 辅助符号4.2.1 辅助符号是表示焊缝表面形状特征的符号，见表2。

表2 辅助符号序号名称示意图符号标注示例说明1 平面符号平面V形对接焊缝一般通过加工保证2 凹面符号凹面角焊缝3 凸面符号凸面V形对接焊缝4.2.2 对焊缝的表面无要求时，则不标注辅助符号。

4.3 补充符号4.3.1 补充符号是为了补充说明焊缝的某些特征而采用的符号，见表3。

4.3.2 当焊缝具有表3所列特征时，则必须标注相应的补充符号。

表3 补充符号序号名称示意图符号标注示例说明1 带垫板符号 V形对接焊缝，底面有垫板2 三面焊缝符号工件三面施角焊缝，焊接方法为手工电弧焊3 周围焊缝符号沿工件周围施角焊缝4 尾部符号（同上述三面焊缝符号）标注焊接方法及处数N等说明4.4 尺寸符号4.4.1 常用尺寸符号见表4，表中各尺寸符号，在图样中应标出具体数值。

表4 焊缝尺寸符号序号名称示意图符号标注示例说明1 焊脚尺寸K角焊缝焊脚尺寸为K2焊缝宽度焊缝厚度cSⅠ形焊缝焊缝宽为c焊缝厚为S3 熔核直径 d 塞焊缝熔核直径d点焊缝焊点直径d4 焊缝间距 e角焊缝焊脚尺寸为K焊缝长度为l焊缝间距为e焊缝段(点)数n5 焊缝长度l6 焊缝段(点)数n7 相同焊缝处数 d 角焊缝焊脚尺寸为K 相同焊缝处数为N4.4.2 确定焊缝位置的尺寸不在焊缝符号中给出，而是将其标注在图样上。

4 焊缝符号4.1 基本符号4.1.1 基本符号是表示焊缝横截面形状的符号，常用基本符号见表1。

表1 常用基本符号序号名称示意图符号1 角焊缝2 点焊缝3 Ⅰ形焊缝4 V形焊缝5 单边V形焊缝6 带钝边V形焊缝表1（完）常用基本符号序号名称示意图符号7 缝焊缝8 塞焊缝或槽焊缝9 封底焊缝10 喇叭形焊缝11 单边喇叭形焊缝4.1.2 在焊接标注时，焊缝的基本符号必须标注。

4.1.3 对于需要开坡口的焊缝，当设计对坡口形状有特殊要求时，则应在技术图样中画出焊缝坡口的断面图，并明确各项要求；设计对坡口形状无特殊要求时，则技术图样中不做规定，应由工艺人员在工艺文件中予以明确。

4.2 辅助符号4.2.1 辅助符号是表示焊缝表面形状特征的符号，见表2。

表2 辅助符号序号名称示意图符号标注示例说明1 平面符号平面V形对接焊缝一般通过加工保证2 凹面符号凹面角焊缝3 凸面符号凸面V形对接焊缝4.2.2 对焊缝的表面无要求时，则不标注辅助符号。

4.3 补充符号4.3.1 补充符号是为了补充说明焊缝的某些特征而采用的符号，见表3。

4.3.2 当焊缝具有表3所列特征时，则必须标注相应的补充符号。

表3 补充符号序号名称示意图符号标注示例说明1 带垫板符号 V形对接焊缝，底面有垫板2 三面焊缝符号工件三面施角焊缝，焊接方法为手工电弧焊3 周围焊缝符号沿工件周围施角焊缝4 尾部符号（同上述三面焊缝符号）标注焊接方法及处数N等说明4.4 尺寸符号4.4.1 常用尺寸符号见表4，表中各尺寸符号，在图样中应标出具体数值。

表4 焊缝尺寸符号序号名称示意图符号标注示例说明1 焊脚尺寸K角焊缝焊脚尺寸为K2焊缝宽度焊缝厚度cSⅠ形焊缝焊缝宽为c焊缝厚为S3 熔核直径 d 塞焊缝熔核直径d点焊缝焊点直径d4 焊缝间距 e角焊缝焊脚尺寸为K焊缝长度为l焊缝间距为e焊缝段(点)数n5 焊缝长度l6 焊缝段(点)数n7 相同焊缝处数 d 角焊缝焊脚尺寸为K 相同焊缝处数为N4.4.2 确定焊缝位置的尺寸不在焊缝符号中给出，而是将其标注在图样上。

4 焊缝符号4.1 基本符号4.1.1基本符号是表示焊缝横截面形状的符号，常用基本符号见表1。

表1 常用基本符号序号名称示意图符号1 角焊缝2 点焊缝3 Ⅰ形焊缝4 V形焊缝5 单边V形焊缝6 带钝边V 形焊缝序号名称示意图符号7 缝焊缝8 塞焊缝或槽焊缝9 封底焊缝10 喇叭形焊缝11 单边喇叭形焊缝4.1.2在焊接标注时，焊缝的基本符号必须标注。

4.1.3对于需要开坡口的焊缝，当设计对坡口形状有特殊要求时，则应在技术图样中画出焊缝坡口的断面图，并明确各项要求；设计对坡口形状无特殊要求时，则技术图样中不做规定，应由工艺人员在工艺文件中予以明确。

4.2 辅助符号4.2.1辅助符号是表示焊缝表面形状特征的符号，见表2。

表2 辅助符号序号名称示意图符号标注示例说明1 平面符号平面V形对接焊缝一般通过加工保证2 凹面符号凹面角焊缝3 凸面符号凸面V形对接焊缝4.2.2 对焊缝的表面无要求时，则不标注辅助符号。

4.3 补充符号4.3.1补充符号是为了补充说明焊缝的某些特征而采用的符号，见表3。

4.3.2当焊缝具有表3所列特征时，则必须标注相应的补充符号。

表3 补充符号序号名称示意图符号标注示例说明1 带垫板符号 V形对接焊缝，底面有垫板2 三面焊缝符号工件三面施角焊缝，焊接方法为手工电弧焊3 周围焊缝符号沿工件周围施角焊缝4 尾部符号（同上述三面焊缝符号）标注焊接方法及处数N等说明4.4 尺寸符号4.4.1 常用尺寸符号见表4，表中各尺寸符号，在图样中应标出具体数值。

表4 焊缝尺寸符号序号名称示意图符号标注示例说明1 焊脚尺寸K角焊缝焊脚尺寸为K2焊缝宽度焊缝厚度cSⅠ形焊缝焊缝宽为c焊缝厚为S3 熔核直径 d 塞焊缝熔核直径d点焊缝焊点直径d4 焊缝间距 e角焊缝焊脚尺寸为K焊缝长度为l焊缝间距为e焊缝段(点)数n5 焊缝长度l6 焊缝段(点)数n7 相同焊缝处数 d 角焊缝焊脚尺寸为K 相同焊缝处数为N4.4.2 确定焊缝位置的尺寸不在焊缝符号中给出，而是将其标注在图样上。

常用焊缝符号及其标注方法基本符号是表示焊缝横截面形状的符号，常用基本符号见表1。

表1 常用基本符号序号名称示意图符号1 角焊缝2 点焊缝3 Ⅰ形焊缝4 V形焊缝5 单边V形焊缝6 带钝边V形焊缝7 缝焊缝表1（完）常用基本符号序号名称示意图符号8 塞焊缝或槽焊缝9 封底焊缝10 喇叭形焊缝11 单边喇叭形焊缝4.1.2 在焊接标注时，焊缝的基本符号必须标注。

4.1.3 对于需要开坡口的焊缝，当设计对坡口形状有特殊要求时，则应在技术图样中画出焊缝坡口的断面图，并明确各项要求；设计对坡口形状无特殊要求时，则技术图样中不做规定，应由工艺人员在工艺文件中予以明确。

4.2 辅助符号4.2.1 辅助符号是表示焊缝表面形状特征的符号，见表2。

表2 辅助符号序号名称示意图符号标注示例说明1 平面符号平面V形对接焊缝一般通过加工保证2 凹面符号凹面角焊缝3 凸面符号凸面V形对接焊缝4.2.2 对焊缝的表面无要求时，则不标注辅助符号。

4.3 补充符号4.3.1 补充符号是为了补充说明焊缝的某些特征而采用的符号，见表3。

4.3.2 当焊缝具有表3所列特征时，则必须标注相应的补充符号。

表3 补充符号序号名称示意图符号标注示例说明1 带垫板符号 V形对接焊缝，底面有垫板2 三面焊缝符号工件三面施角焊缝，焊接方法为手工电弧焊3 周围焊缝符号沿工件周围施角焊缝4 尾部符号（同上述三面焊缝符号）标注焊接方法及处数N等说明4.4 尺寸符号4.4.1 常用尺寸符号见表4，表中各尺寸符号，在图样中应标出具体数值。

表4 焊缝尺寸符号序号名称示意图符号标注示例说明1 焊脚尺寸K角焊缝焊脚尺寸为K2 焊缝宽度焊缝厚度cSⅠ形焊缝焊缝宽为c焊缝厚为S3 熔核直径 d 塞焊缝熔核直径d 点焊缝焊点直径d4 焊缝间距 e角焊缝焊脚尺寸为K焊缝长度为l焊缝间距为e焊缝段(点)数n5 焊缝长度l6 焊缝段(点)数n7 相同焊缝处数 d 角焊缝焊脚尺寸为K 相同焊缝处数为N4.4.2 确定焊缝位置的尺寸不在焊缝符号中给出，而是将其标注在图样上。

4 焊缝符号4.1 基本符号4.1.1 基本符号是表示焊缝横截面形状的符号，常用基本符号见表1。

表1 常用基本符号序号名称示意图符号1 角焊缝2 点焊缝3 Ⅰ形焊缝4 V形焊缝5 单边V形焊缝6 带钝边V形焊缝表1（完）常用基本符号序号名称示意图符号7 缝焊缝8 塞焊缝或槽焊缝9 封底焊缝10 喇叭形焊缝11 单边喇叭形焊缝4.1.2 在焊接标注时，焊缝的基本符号必须标注。

4.1.3 对于需要开坡口的焊缝，当设计对坡口形状有特殊要求时，则应在技术图样中画出焊缝坡口的断面图，并明确各项要求；设计对坡口形状无特殊要求时，则技术图样中不做规定，应由工艺人员在工艺文件中予以明确。

4.2 辅助符号4.2.1 辅助符号是表示焊缝表面形状特征的符号，见表2。

表2 辅助符号序号名称示意图符号标注示例说明1 平面符号平面V形对接焊缝一般通过加工保证2 凹面符号凹面角焊缝3 凸面符号凸面V形对接焊缝4.2.2 对焊缝的表面无要求时，则不标注辅助符号。

4.3 补充符号4.3.1 补充符号是为了补充说明焊缝的某些特征而采用的符号，见表3。

4.3.2 当焊缝具有表3所列特征时，则必须标注相应的补充符号。

表3 补充符号序号名称示意图符号标注示例说明1 带垫板符号 V形对接焊缝，底面有垫板2 三面焊缝符号工件三面施角焊缝，焊接方法为手工电弧焊3 周围焊缝符号沿工件周围施角焊缝4 尾部符号（同上述三面焊缝符号）标注焊接方法及处数N等说明4.4 尺寸符号4.4.1 常用尺寸符号见表4，表中各尺寸符号，在图样中应标出具体数值。

表4 焊缝尺寸符号序号名称示意图符号标注示例说明1 焊脚尺寸K角焊缝焊脚尺寸为K2焊缝宽度焊缝厚度cSⅠ形焊缝焊缝宽为c焊缝厚为S3 熔核直径 d 塞焊缝熔核直径d点焊缝焊点直径d4 焊缝间距 e角焊缝焊脚尺寸为K焊缝长度为l焊缝间距为e焊缝段(点)数n5 焊缝长度l6 焊缝段(点)数n7 相同焊缝处数 d 角焊缝焊脚尺寸为K 相同焊缝处数为N4.4.2 确定焊缝位置的尺寸不在焊缝符号中给出，而是将其标注在图样上。

IMM国际煤机集团郑州四维设计研究院内部培训2009年12月16日焊缝符号的表示方法一、焊缝符号1.基本符号－是用来表示焊缝横截面形状的符号（如角焊缝、坡口焊等）2.辅助符号－是用来表示焊缝表面形状特征的符号（如坡口焊符号上加一水平线表示焊平等）3.补充符号－是用来补充说明焊缝的某些特征的符号（三面焊符号、周围焊符号等）1.常用的基本符号（见表一）1.1角焊缝1.1.1基本符号1.1.2焊缝型式1.1.3标注方法1.2 V形焊缝（双边坡口焊）1.2.1基本符号1.1.2焊缝型式1.1.3标注方法1.3单边V形焊缝（单边坡口焊）1.3.1基本符号1.3.2焊缝型式1.3.3标注方法按照设液压支架设计规范11.1.17，“外露焊缝尽量不留缺口”的原则如：顶梁中的横筋和主筋一样高时筋板就要倒角（能用标准板时用B2或B3）1.4带钝边J形焊缝1.3.1基本符号1.3.2焊缝型式1.3.3标注方法1.5塞焊缝或槽焊缝1.5.1基本符号1.5.2焊缝型式1.5.3标注方法表一：常用的基本符号2.辅助符号-是用来表示焊缝表面形状特征的符号（见表二）平面符号、凹面符号、凸面符号表二：辅助符号3.补充符号――是用来补充说明焊缝的某些特征的符号（见表三）如周围焊，三面焊，现场焊等表三：补充符号二|、符号在图样上的位置1、基本要求完整的焊缝表示方法除了上述基本符号、辅助符号、补充符号外，还包括指引线，一些尺寸符号及数据。

指引线一般由带有箭头的指引线（简称箭头线）和两条基准线（一条为实线，一条为虚线）两部分组成。

（见图1）。

图1：指引线2箭头线和接头的关系（见图2）2.1接头的箭头侧2.2接头的非箭头侧3.箭头线的位置箭头线相对焊缝的位置一般没有特殊要求，但是在标注V、J形焊缝时，箭头线应指向带有坡口一侧的工件。

见图3（a）必要时，允许箭头线弯折一次见图3（b）。

4.基准线的位置（见图4）基准线的虚线可以画在基准线的实线下侧，也可以画在实线的上侧。
