GB324-88焊缝符号表示法

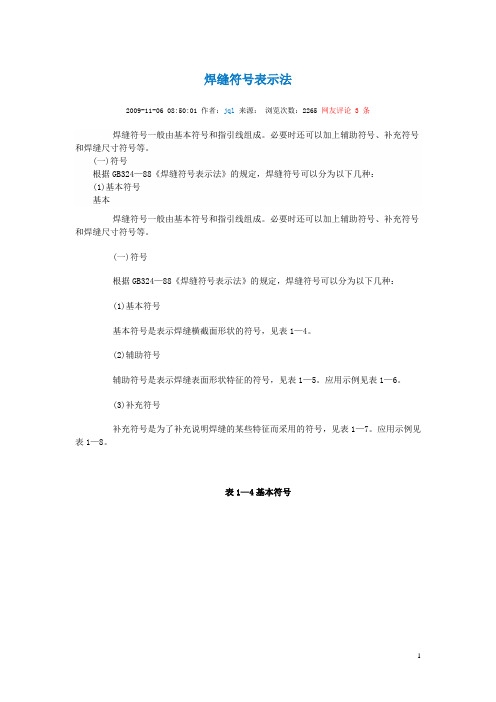

焊缝符号表示法2009-11-06 08:50:01 作者：jql来源：浏览次数：2265 网友评论 3 条焊缝符号一般由基本符号和指引线组成。

必要时还可以加上辅助符号、补充符号和焊缝尺寸符号等。

(一)符号根据GB324—88《焊缝符号表示法》的规定，焊缝符号可以分为以下几种：(1)基本符号基本焊缝符号一般由基本符号和指引线组成。

必要时还可以加上辅助符号、补充符号和焊缝尺寸符号等。

(一)符号根据GB324—88《焊缝符号表示法》的规定，焊缝符号可以分为以下几种：(1)基本符号基本符号是表示焊缝横截面形状的符号，见表1—4。

(2)辅助符号辅助符号是表示焊缝表面形状特征的符号，见表1—5。

应用示例见表1—6。

(3)补充符号补充符号是为了补充说明焊缝的某些特征而采用的符号，见表1—7。

应用示例见表1—8。

表1—4基本符号注：1)不完全熔化的卷边焊缝用I形焊缝符号来表示，并加注焊缝有效厚度S。

表1—5辅助符号表1—6 辅助符号的应用示例表1—7补充符号表1—8 补充符号应用示例(二)符号在图纸上的位置1．基本要求完整的焊缝表示方法除了上述基本符号、辅助符号、补充符号以外，还包括指引线、焊缝尺寸符号及数据。

指引线一般由带有箭头的指引线(简称箭头线)和两条基准线(一条为实线，另一条为虚线)两部分组成。

如图1—22所示。

图1—22 指引线2．箭头线和接头的关系图1—23和图1—24给出的示例说明下列术语的含义：图1—23 带单角焊缝的T型接头(a)焊缝在箭头侧 (b)焊缝在非箭头侧图1—24 双角焊缝的十字接头a．接头的箭头侧；b．接头的非箭头侧3．箭头线的位置箭头线相对焊缝的位置一般没有特殊要求，见图1—25(a)、(b)。

但是在标注单边V、单边Y、J形焊缝时，箭头线应指向带有坡口一侧的工件，见图1—25(c)、(d)。

必要时，允许箭头线弯折一次，如图1—26。

图1—25 箭头线的位置图1—26 弯折的箭头线4．基准线的位置基准线的虚线可以画在基准线的实线下侧或上侧。

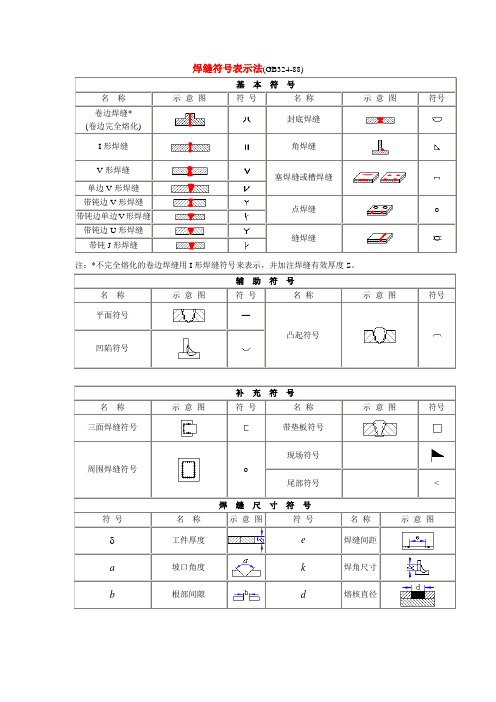

焊缝符号表示法(GB324-88)
基本符号
名称示意图符号名称示意图符号
卷边焊缝*
封底焊缝
(卷边完全熔化)
I形焊缝角焊缝
V形焊缝
塞焊缝或槽焊缝
单边V形焊缝
带钝边V形焊缝
点焊缝o 带钝边单边V形焊缝
带钝边U形焊缝
缝焊缝
带钝J形焊缝
注：*不完全熔化的卷边焊缝用I形焊缝符号来表示，并加注焊缝有效厚度S。

辅助符号
名称示意图符号名称示意图符号平面符号—
凸起符号
凹陷符号
补充符号
名称示意图符号名称示意图符号三面焊缝符号带垫板符号
现场符号
周围焊缝符号o
尾部符号<
焊缝尺寸符号
符号名称示意图符号名称示意图
工件厚度 e 焊缝间距
a 坡口角度k 焊角尺寸
b 根部间隙 d 熔核直径
p 钝边s 焊缝有效
厚度
C 焊缝宽度N 相同焊缝数量符号
R 根部半径H 坡口深度l 焊缝长度h 余高
n 焊缝段数 坡口面角
度
焊缝尺寸符号及其标注位置
标注方法说明：
1. 指引线一般由箭头和两条基准线（一条为实线，另一条为虚线）两部分组成。

如果焊缝在接头的箭
头侧，则将基本符号标在基准线的实线侧；如果焊缝在接头的非箭头侧，则将基本符号标在基准线的虚线侧；标注对称焊缝及双面焊缝时，可不加虚线。

2. 基本符号左侧标注焊缝横截面上的尺寸，基本符号右侧标注焊缝长度方向尺寸，基本符号的上侧或
下侧标注坡口角度、坡口面角度、根部间隙等尺寸。

3. 相同焊缝数量符号在尾部。

4. 当标注的尺寸数据较多又不易分辨时，可在数据前面增加相应的尺寸符号。

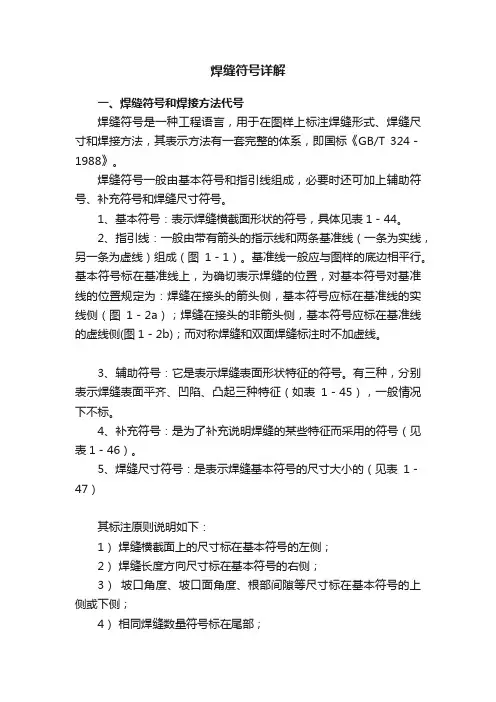

焊缝符号详解一、焊缝符号和焊接方法代号焊缝符号是一种工程语言，用于在图样上标注焊缝形式、焊缝尺寸和焊接方法，其表示方法有一套完整的体系，即国标《GB/T 324－1988》。

焊缝符号一般由基本符号和指引线组成，必要时还可加上辅助符号、补充符号和焊缝尺寸符号。

1、基本符号：表示焊缝横截面形状的符号，具体见表1－44。

2、指引线：一般由带有箭头的指示线和两条基准线（一条为实线，另一条为虚线）组成（图1－1）。

基准线一般应与图样的底边相平行。

基本符号标在基准线上，为确切表示焊缝的位置，对基本符号对基准线的位置规定为：焊缝在接头的箭头侧，基本符号应标在基准线的实线侧（图1－2a）；焊缝在接头的非箭头侧，基本符号应标在基准线的虚线侧(图1－2b)；而对称焊缝和双面焊缝标注时不加虚线。

3、辅助符号：它是表示焊缝表面形状特征的符号。

有三种，分别表示焊缝表面平齐、凹陷、凸起三种特征（如表1－45），一般情况下不标。

4、补充符号：是为了补充说明焊缝的某些特征而采用的符号（见表1－46）。

5、焊缝尺寸符号：是表示焊缝基本符号的尺寸大小的（见表1－47）其标注原则说明如下：1）焊缝横截面上的尺寸标在基本符号的左侧；2）焊缝长度方向尺寸标在基本符号的右侧；3）坡口角度、坡口面角度、根部间隙等尺寸标在基本符号的上侧或下侧；4）相同焊缝数量符号标在尾部；5）当需要标注尺寸数据较多又不易分辨时，可在数据前面加上相应的尺寸符号；6）确定焊缝位置的尺寸不在焊缝符号中给出，而是将其标注在图样上；7）在基本符号的右侧无任何标注且又无其他说明时，表示对接焊缝要完全焊透；8）在基本符号左侧无任何标注且无其他说明时，表明对接焊缝要完全焊透；6、焊接方法代号：如表1-48。

二、焊接装配图焊接装配图是指实际生产中的产品零部件或组件的工作图。

它必须清楚反映出与焊接有关的问题，如坡口与接头形式、焊接方法、焊材型号和焊接及验收技术要求。

图中常涉及一定的焊接工艺文件，如：典型的工件制造的工艺守则、焊接的工艺守则、施焊的工艺评定编号。

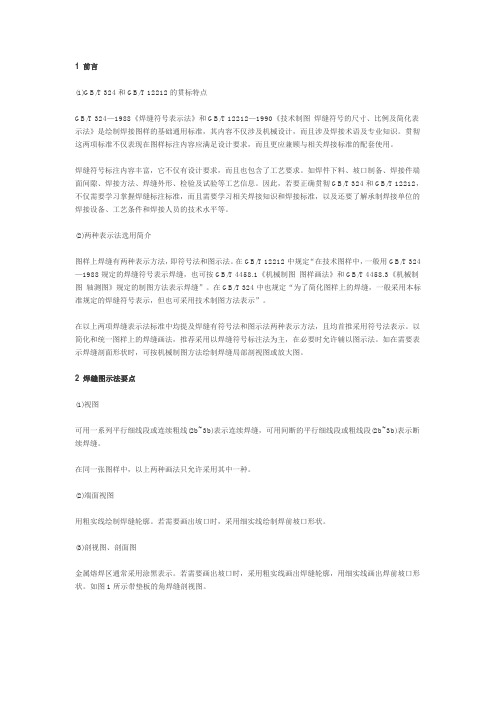

1 前言(1)GB/T 324和GB/T 12212的贯标特点GB/T 324—1988《焊缝符号表示法》和GB/T 12212—1990《技术制图焊缝符号的尺寸、比例及简化表示法》是绘制焊接图样的基础通用标准，其内容不仅涉及机械设计，而且涉及焊接术语及专业知识。

贯彻这两项标准不仅表现在图样标注内容应满足设计要求，而且更应兼顾与相关焊接标准的配套使用。

焊缝符号标注内容丰富，它不仅有设计要求，而且也包含了工艺要求。

如焊件下料、坡口制备、焊接件端面间隙、焊接方法、焊缝外形、检验及试验等工艺信息。

因此，若要正确贯彻GB/T 324和GB/T 12212，不仅需要学习掌握焊缝标注标准，而且需要学习相关焊接知识和焊接标准，以及还要了解承制焊接单位的焊接设备、工艺条件和焊接人员的技术水平等。

(2)两种表示法选用简介图样上焊缝有两种表示方法，即符号法和图示法。

在GB/T 12212中规定“在技术图样中，一般用GB/T 324—1988规定的焊缝符号表示焊缝，也可按GB/T 4458.1《机械制图图样画法》和GB/T 4458.3《机械制图轴测图》规定的制图方法表示焊缝”。

在GB/T 324中也规定“为了简化图样上的焊缝，一般采用本标准规定的焊缝符号表示，但也可采用技术制图方法表示”。

在以上两项焊缝表示法标准中均提及焊缝有符号法和图示法两种表示方法，且均首推采用符号法表示。

以简化和统一图样上的焊缝画法，推荐采用以焊缝符号标注法为主，在必要时允许辅以图示法。

如在需要表示焊缝剖面形状时，可按机械制图方法绘制焊缝局部剖视图或放大图。

2 焊缝图示法要点(1)视图可用一系列平行细线段或连续粗线(2b~3b)表示连续焊缝，可用间断的平行细线段或粗线段(2b~3b)表示断续焊缝。

在同一张图样中，以上两种画法只允许采用其中一种。

(2)端面视图用粗实线绘制焊缝轮廓。

若需要画出坡口时，采用细实线绘制焊前坡口形状。

(3)剖视图、剖面图金属熔焊区通常采用涂黑表示。

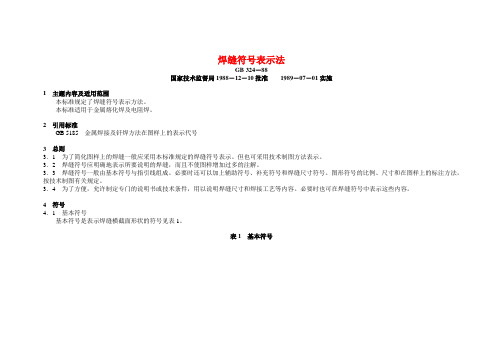

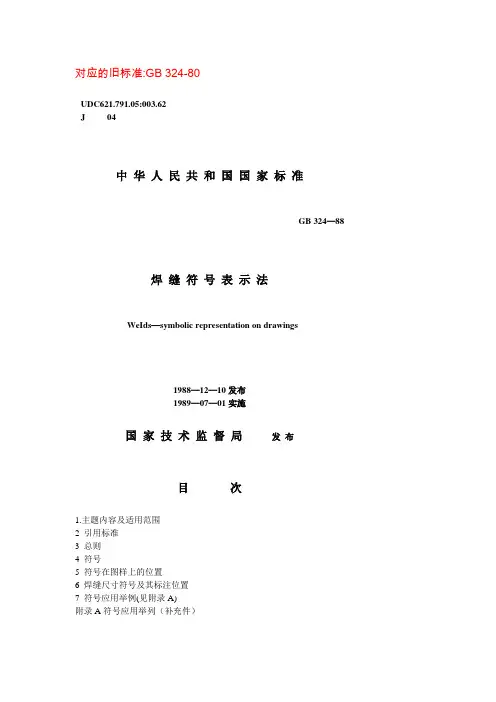

焊缝符号表示法GB 324－88国家技术监督局1988－12－10批准1989－07－01实施1 主题内容及适用范围本标准规定了焊缝符号表示方法。

本标准适用于金属熔化焊及电阻焊。

2 引用标准GB 5185 金属焊接及钎焊方法在图样上的表示代号3 总则3．1 为了简化图样上的焊缝一般应采用本标准规定的焊缝符号表示。

但也可采用技术制图方法表示。

3．2 焊缝符号应明确地表示所要说明的焊缝，而且不使图样增加过多的注解。

3．3 焊缝符号一般由基本符号与指引线组成。

必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。

图形符号的比例、尺寸和在图样上的标注方法，按技术制图有关规定。

3．4 为了方便，允许制定专门的说明书或技术条件，用以说明焊缝尺寸和焊接工艺等内容。

必要时也可在焊缝符号中表示这些内容。

4 符号4．1 基本符号基本符号是表示焊缝横截面形状的符号见表1。

表1 基本符号注：1)不完全熔化的卷边焊缝用I形焊缝符号来表示，并加注焊缝有效厚度S，见表7。

4．2 辅助符号辅助符号是表示焊缝表面形状特征的符号，见表2。

表2 辅助符号不需要确切地说明焊缝的表面形状时，可以不用辅助符号。

辅助符号的应用示例见表3。

表3 辅助符号的应用示例4．3 补充符号补充符号是为了补充说明焊缝的某些特征而采用的符号，见表4。

表4 补充符号序号名称示意图符号说明1 带垫板符号1)表示焊缝底部有垫板2 三面焊缝符号1)表示三面带有焊缝3 周围焊缝符号表示环绕工件周围焊缝4 现场符号表示在现场或工地上进行焊接5 尾部符号可以参照GB 5185标注焊接工艺方法等内容采用说明：1)ISO 2553标准未作规定。

补充符号的应用示例见表5。

表5 补充符号应用示例示意图标注示例说明表示V形焊缝的背面底部有垫板工件三面带有焊缝，焊接方法为手工电弧焊表示在现场沿工件周围施焊5 符号在图样上的位置5．1 基本要求完整的焊缝表示方法除了上述基本符号、辅助符号，补充符号以外，还包括指引线、一些尺寸符号及数据。

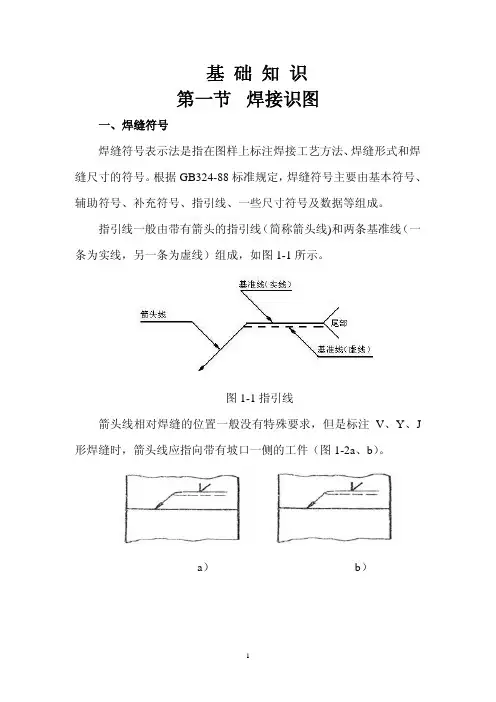

基础知识第一节焊接识图一、焊缝符号焊缝符号表示法是指在图样上标注焊接工艺方法、焊缝形式和焊缝尺寸的符号。

根据GB324-88标准规定，焊缝符号主要由基本符号、辅助符号、补充符号、指引线、一些尺寸符号及数据等组成。

指引线一般由带有箭头的指引线（简称箭头线)和两条基准线（一条为实线，另一条为虚线）组成，如图1-1所示。

图1-1指引线箭头线相对焊缝的位置一般没有特殊要求，但是标注V、Y、J 形焊缝时，箭头线应指向带有坡口一侧的工件（图1-2a、b）。

a）b）c）图1-2 箭头线的位置必要时，允许箭头线弯折一次（图1-2c）。

基准线一般应与图样的底边相平行，但在特殊条件下亦可与底边相垂直。

基准线的虚线可以画在基准线的实线下侧或上侧。

a）焊缝在接头的箭头侧b）焊缝在接头的非箭头侧c）对称焊缝d）双面焊缝图1-3基本符号相对基准线的位置为了能在图样上确切地表示焊缝的位置，特将基本符号相对基准线的位置规定为：焊缝在接头的箭头侧，基本符号应标在基准线的实线侧（图1-3a）焊缝在接头的非箭头侧，基本符号应标在基准线的（图1-3b）。

对称焊缝及双面焊缝标注时可不加虚线（图1-3c、d）。

1、基本符号基本符号是表示焊缝横截面形状的符号，见焊缝符号表示法《GB324-88》。

2、辅助符号辅助符号是表示焊缝表面形状特征的符号，焊缝符号表示法《GB324-88》。

当不需要确切地说明焊缝的表面形状时，可以不用辅助符号。

3、补充符号补充符号是为了补充说明某些特征而采用的符号，见焊缝符号表示法《GB324-88》。

其中尾部符号可参照GB5185—85“金属焊接及钎焊方法在图样上的表示代号”。

见表1-1。

4、焊缝尺寸符号及其标注位置必要时，基本符号可附带有尺寸符号及数据，其标注原则（图1-4a）与说明为：l）焊缝横截面上的尺寸标在基本符号的左侧。

2）焊缝长度方向尺寸标在基本符号的右侧。

图1-4a焊缝尺寸的标注原则3）坡口角度、坡口面角度、根部间隙（图3-4b）等尺寸标在基本符号的上侧或下侧。
