钢结构设计焊接符号表示方法

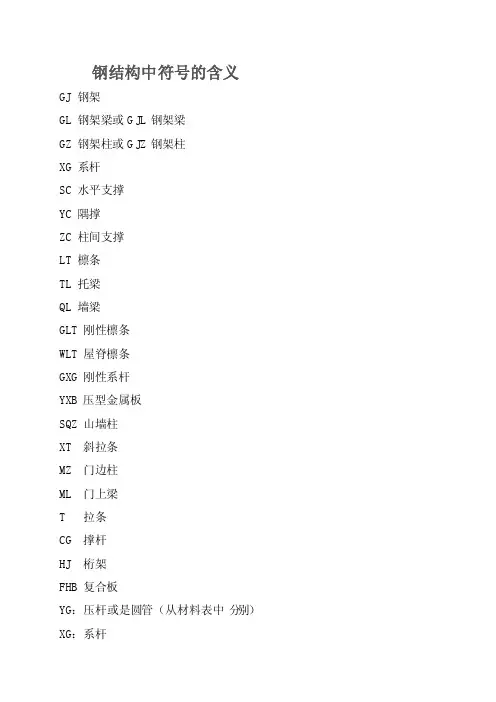

钢结构中符‎号的含义GJ 钢架GL 钢架梁或G‎J L 钢架梁GZ 钢架柱或G‎J Z 钢架柱XG 系杆SC 水平支撑YC 隅撑ZC 柱间支撑LT 檩条TL 托梁QL 墙梁GLT 刚性檩条WLT 屋脊檩条GXG 刚性系杆YXB 压型金属板‎SQZ 山墙柱XT 斜拉条MZ 门边柱ML 门上梁T 拉条CG 撑杆HJ 桁架FHB 复合板YG：压杆或是圆‎管（从材料表中‎分别）XG：系杆LG：拉管QLG：墙拉管QCG：墙撑管GZL直拉‎条GXL斜拉‎条GJ30-1 跨度为30‎m的门式刚‎架，编号为1号‎1。

算量最基本‎的就是看图‎纸，土建的人都‎烦钢构图纸‎的太乱，其实我也有‎这种看法，因为平法并‎没有用在其‎上面，图样还保留‎了一前土建‎制图的原则‎，所以做为老‎人看比较习‎惯（101图集‎出之前的人‎），后来像我这‎样人看钢结‎构图纸真的‎看不习惯，不过没有办‎法，还是要习惯‎的，我们知道麻‎烦，但任何事情‎都有规律的‎，钢结构的详‎图结点相当‎的多，但这些变化‎真的在算的‎时候影响相‎当的小，重要是大的‎方向把握好‎，钢结构的结‎点图也是相‎当科学的，都和科学受‎力相对应。

有许多是重‎复或对称等‎。

认真的看都‎会看出来。

对于图纸的‎特点，我会在下面‎讲2。

算重量，因为钢结构‎的算量基本‎上全是按吨‎计（板按M2）。

钢材+钢材就是钢‎结构。

而钢材多指‎型钢，对于型钢的‎分类算量的‎方法，我也会一一‎列出。

并做出讲解‎。

3。

统计汇总，哈哈，此类应该是‎不难的，以清单为基‎本，分类汇总而‎以了。

识图问路1。

我对钢结构‎的认识，应该比大家‎深一些，因为我毕业‎的时候就进‎了一家钢结‎构公司，工作不到两‎个月，经常的工作‎就是画一个‎图纸的钢构‎件，把这个钢构‎件看明白了‎，画出来，他们叫钢结‎构深化设计‎（细化方案）做加工所用‎，说白了，一张钢板怎‎么加工这样‎的东东的。

我讲的图识‎别，其它就是0‎3G102‎上面的东东‎，大家有机会‎可以去下载‎看一下。

钢结构焊接符号标示
在钢结构工程中，焊接是连接构件的常用方法，常见的焊接方法包括
手工电弧焊、埋弧焊、气体保护焊等。

为了确保焊接的质量和安全性，需
要对焊缝进行标示和检验。

1.焊缝形态符号：焊缝形态符号表示焊接的截面形态和焊缝形态，常
见的符号包括直缝焊、角接焊、对接焊等。

2.焊缝尺寸符号：焊缝尺寸符号表示焊缝的尺寸和几何形状，通常包
括焊缝厚度、焊缝间距、焊缝形状等。

3.焊接工艺符号：焊接工艺符号表示焊接过程中使用的工艺和设备，
包括焊接方法、焊接电流、焊接电压、焊条规格等。

4.焊缝验收符号：焊缝验收符号表示焊缝的质量等级和验收标准，用
于确定焊接的质量和可靠性。

5.缺陷符号：缺陷符号表示焊缝中可能存在的缺陷或问题，例如裂纹、气孔、夹渣等。

除了以上几种基本符号外，还可以根据具体需要添加其他附加符号，
例如焊接顺序、焊接方向、焊缝长度等。

总结起来，钢结构焊接符号标示是一种有效的焊缝标示和检验方法，
可用于确保焊缝的质量和安全性。

通过使用标示符号，可以准确地表达焊
缝的形态、尺寸和工艺要求，提高焊接的质量和效率。

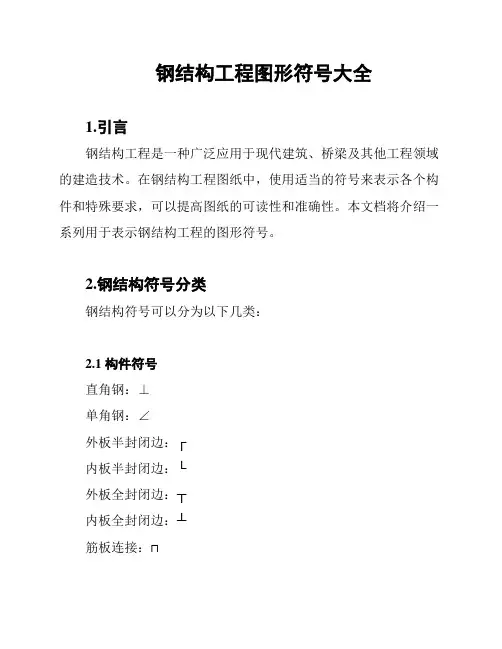

钢结构工程图形符号大全1.引言钢结构工程是一种广泛应用于现代建筑、桥梁及其他工程领域的建造技术。

在钢结构工程图纸中，使用适当的符号来表示各个构件和特殊要求，可以提高图纸的可读性和准确性。

本文档将介绍一系列用于表示钢结构工程的图形符号。

2.钢结构符号分类钢结构符号可以分为以下几类：2.1 构件符号直角钢：⊥单角钢：∠外板半封闭边：┌内板半封闭边：└外板全封闭边：┬内板全封闭边：┴筋板连接：⊓2.2 螺栓符号高强度螺栓：⊕普通螺栓：⊛铆钉：⊙紧固件组：▲2.3 焊接符号焊缝：▬焊缝线：→焊缝长度：↔多道焊缝：╬2.4 特殊符号轴线：||比例尺：1:100钢结构示意图标记：X3.使用示例在钢结构工程图纸中，示例如下：3.1 构件示例直角钢示例：⊥单角钢示例：∠外板半封闭边示例：┌内板半封闭边示例：└外板全封闭边示例：┬内板全封闭边示例：┴筋板连接示例：⊓3.2 螺栓示例高强度螺栓示例：⊕普通螺栓示例：⊛铆钉示例：⊙紧固件组示例：▲3.3 焊接示例焊缝示例：▬焊缝线示例：→焊缝长度示例：↔多道焊缝示例：╬3.4 特殊符号示例轴线示例：||比例尺示例：1:100钢结构示意图标记示例：X4.结论钢结构工程图形符号在图纸中的使用至关重要，它们能帮助读者更快速、准确地理解和解读图纸。

本文档介绍了一系列钢结构工程图形符号，并提供了示例，希望可以对工程师们在钢结构工程图纸设计中起到一定的指导作用。

提示：此文档可根据实际需求进行扩展，添加更多的图形符号并给出相应示例。

同时，为了提高可读性，可以在符号之后加入文字说明，以便读者更好地理解图形符号的含义。

钢结构设计焊接符号表示方法公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]焊接符号什么是焊接符号焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。

我国的焊接符号是由国家标准GB324规定的。

焊接符号有什么作用焊接符号是把在图样上用技术制图方法所表示的焊缝的基本形式和尺寸采用一些符号来表示的方法。

焊接符号可以表示出:(1)所焊焊缝的位置。

(2)焊缝横截面形状(坡口形状)及坡口尺寸。

(3)焊缝表面形状特征。

(4)表示焊缝某些特征或其他要求。

焊接加工符号的国家标准有哪些焊接符号的国家标准主要有两个:(1) GB324一1988《焊缝代号》。

(2) GB985-1988《手工电弧焊焊接接头的基本形式与尺寸》。

焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。

为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。

焊接符号由哪几部分组成焊接符号一般是由基本符号和指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。

焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。

为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。

表示焊缝的基本符号有哪些焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。

GB324-1988中规定了13种焊缝形式的符号，见表2-2。

表示焊缝的辅助符号有哪些辅助符号表示焊缝表面形状特征的符号，见表2-3。

不需要确切地说明焊缝的表面形状时，可以不用辅助符号。

表示焊缝的补充符号有哪些补充符号是为了补充说明焊缝的某些特征而采用的符号，见表2-4。

表示焊缝的尺寸符号有哪些焊缝的尺寸符号见表2-5。

焊接符号标注中的指引线指引线是表示指引焊缝位置的符号。

由带箭头的指引线和两条基准线(一条为实线，另一条为虚线)组成。

建筑钢结构设计图中的焊接表中所示说明如下：1.凡是符号中未注焊缝尺寸要求的，如序号1的角焊缝和序号4的双面坡口焊缝，表示要求焊缝与母材等强。

省去了对坡口尺寸或焊脚要求的标注。

反之符号中标有数字的焊缝就表示要按数字的要求进行，不代表等强与否，如序号2、3、6。

在此需要指出的是现在对等强焊缝有个误区，即认为要与母材等强，焊缝必须是熔透焊。

本文中对角焊缝和部分熔透焊所说的等强，主要是指它的有效焊缝厚度等于或大于母材板厚。

强度指标包括抗拉、抗弯和冲击功等，对于等强的角焊缝或部分熔透焊缝有些性能是大于全熔透焊缝的，因熔透焊焊缝接头的应力集中性较大，它的抗弯和某些抗裂性还不如角焊缝和部分熔透焊缝。

2. 带钝边的坡口焊缝按传统的理解不是全熔透焊缝，但在实际上现在随着碳弧气刨的使用增多，和坡口间隙的调整，越来越多的全熔透焊缝都采用带钝边的坡口焊缝。

特别是T形接头，利用钝边有许多优点，一是定位准确，收缩变形小，二是在加强首道打底焊熔透性前提下，钝边大了，熔敷金属量减少，带来生产效率提高，变形减少等一系列好处。

但在现在的图纸中往往是把全坡口的焊缝才认定为全熔透焊缝，而带钝边的坡口焊都往往按部分熔透焊对待，有的也按全熔透焊，但在尾部加编号，另用图解说明。

由于在现有的国标中没有对符号的熔透与否有具体说明，只在GB/T50105-2001《建筑结构制图标准》中对熔透角焊缝有一个标注符号。

但笔者认为该符号并不值得推广，因为把一个实心圆放在引出线的折转处，至少它直接影响了周围焊与相同焊标记的表示。

所以随着图纸中熔透焊要求的增多，有必要对一些符号中加上熔透焊的表记。

为了方便符号的使用，使它更直接，省事，好记，认为符号尾部的编号标注宜尽可能的不用或少用，符号要简易好懂。

所以对不易区别的全熔透焊缝在符号的横的基准线上，在上下坡口的中间部位以涂黑的圆圈为标记。

见表中序号15、16、20、21。

3. 对背面带衬垫的全熔透焊缝，由于国标中未有该方式的符号表示，所以编制了序号14、24、25的图形表示。

钢结构识图基础一、施工图基本知识在建筑钢结构工程设计中，通常将结构施工图的设计分为设计图设和施工详图设计两个阶段。

设计图设计是由设计单位编制完成，施工详图设计是以设计图为依据，由钢结构加工厂深化编制完成，并将其作为钢结构加工与安装的依据。

设计图与施工详图的主要区别是：设计图是根据工艺、建筑和初步设计等要求，经设计和计算编制而成的较高阶段的施工设计图。

它的目的和深度以及所包含的内容是作为施工详图编制的依据，它由设计单位编制完成，图纸表达简明，图纸量少。

内容一般包括：设计总说明、结构布置图、构件图、节点图和钢材订货表等。

施工详图是根据设计图编制的工厂施工和安装详图，也包含少量的连接和构造计算，它是对设计图的进一步深化设计，目的是为制造厂或施工单位提供制造、加工和安装的施工详图，它一般由制造厂或施工单位编制完成，它图纸表示详细，数量多。

内容包括：构件安装布置图、构件详图等。

1．制图标准有关规定（1）线型在结构施工图中图线的宽度b 通常为2．Omm 、1．4mm 、O．7mm 、O．5mm 、O. 35mm，当选定基本线宽度为b时，则粗实线为b、中实线为0. 5b、细实线为O ．25b 。

在同一张图纸中，相同比例的各种图样，通常选用相同的线宽组。

各种线型及线宽所表示的内容如表ft 1-1(2 )构件名称的代号序号i 比号 序号 ］名称代号 序号 名称 代号1B15几・29连茶集LL7 *WBHi— --------------TL 30 &ns«2C ,A懂梯板TB17mutt—KL 31瞬直対i CC4!■扳GB UKZL 交少a 石ii —— -:*平支挥i ・・1SC 5口板YBts ■面WKL8(埋杵M 6 用车安全走加板DB20 ”LT34 |iM W T4 7QB21■K wj :35R9& YP8 天沟板TOB »2 *»«知 KATJ I 36maYT9■ 1L23a37■ JLD 10WL對KJ 38 ■纯旳DG 11.用车能 DL25GJ甜承台 CT 12 策th 吊车策 DDL26ZJ40设»s«SJ 13轨道连按 DGL柱Z 41A ZH 14 车挡CD128KZ42«KttJ二、剖面符号和断面符号名称—p-="—£ 实—中线——ft農系的内容蠅程、结构平面團中的单坟结构构件线.支撑及摹 杆线’图名筝橫线*时切线结构平血團及详图中商到或可见的构件鸵样线、基0, 2S* 尺寸线、輛注引出线*标禹苻号，累弓I 苻号 不可见的蜒拴线、结构平面图中不可见的单躱站枸 构件线及钢结WS»线0-5* 结构平面图中的不可见掏件轮霹线0*256 K«CT 面图中.b 拄间支撑•垂豪支撑.设暑蓦鑫轴該燧中的中心线0.2站定位辂线、对隸线*中亡线1.断面符号 表示从符号处剖开看到的断面，不表示断面后方的其他东西;表示从符号处剖开看到的断面及断面后方的其他东西；3.在钢构详图中，断面符号和剖面符号使用上有些随意，是因为功能上比较接 近，着重表达的是看物体的方向。

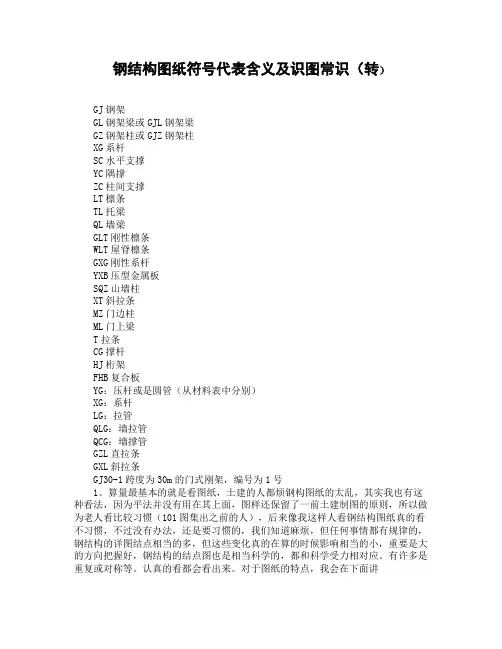

钢结构图纸符号代表含义及识图常识（转）GJ钢架GL钢架梁或GJL钢架梁GZ钢架柱或GJZ钢架柱XG系杆SC水平支撑YC隅撑ZC柱间支撑LT檩条TL托梁QL墙梁GLT刚性檩条WLT屋脊檩条GXG刚性系杆YXB压型金属板SQZ山墙柱XT斜拉条MZ门边柱ML门上梁T拉条CG撑杆HJ桁架FHB复合板YG：压杆或是圆管（从材料表中分别）XG：系杆LG：拉管QLG：墙拉管QCG：墙撑管GZL直拉条GXL斜拉条GJ30-1跨度为30m的门式刚架，编号为1号1。

算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（101图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。

有许多是重复或对称等。

认真的看都会看出来。

对于图纸的特点，我会在下面讲2。

算重量，因为钢结构的算量基本上全是按吨计（板按M2）。

钢材+钢材就是钢结构。

而钢材多指型钢，对于型钢的分类算量的方法，我也会一一列出。

并做出讲解。

3。

统计汇总，哈哈，此类应该是不难的，以清单为基本，分类汇总而以了。

识图问路1。

我对钢结构的认识，应该比大家深一些，因为我毕业的时候就进了一家钢结构公司，工作不到两个月，经常的工作就是画一个图纸的钢构件，把这个钢构件看明白了，画出来，他们叫钢结构深化设计（细化方案）做加工所用，说白了，一张钢板怎么加工这样的东东的。

我讲的图识别，其它就是03G102上面的东东，大家有机会可以去下载看一下。

闲言碎语不多讲，说说吧，钢结构图应该怎么看不头痛。

把握好看图不难的原则，其实很简单，比建筑的施工简单多了，因为他每个部分都有详图，哪里不明白了，就看此图有没有什么详图符号，有就找，其实我看明白的地方不是详图的地方，拿出来与原图一对就明白了，是什么柱，是什么梁就明白了许多。

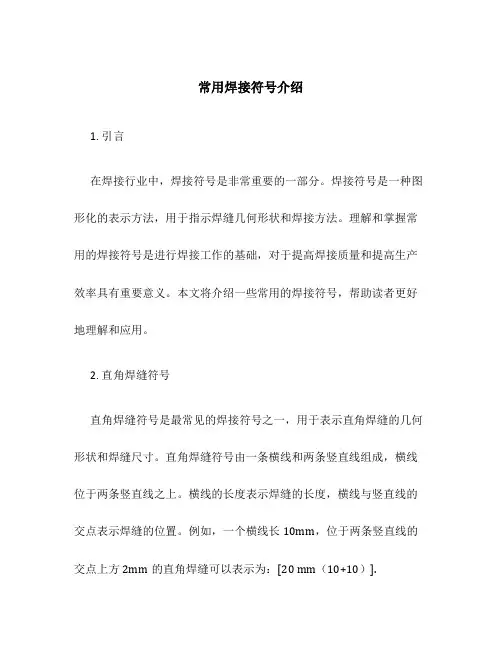

常用焊接符号介绍1. 引言在焊接行业中，焊接符号是非常重要的一部分。

焊接符号是一种图形化的表示方法，用于指示焊缝几何形状和焊接方法。

理解和掌握常用的焊接符号是进行焊接工作的基础，对于提高焊接质量和提高生产效率具有重要意义。

本文将介绍一些常用的焊接符号，帮助读者更好地理解和应用。

2. 直角焊缝符号直角焊缝符号是最常见的焊接符号之一，用于表示直角焊缝的几何形状和焊缝尺寸。

直角焊缝符号由一条横线和两条竖直线组成，横线位于两条竖直线之上。

横线的长度表示焊缝的长度，横线与竖直线的交点表示焊缝的位置。

例如，一个横线长10mm，位于两条竖直线的交点上方2mm的直角焊缝可以表示为：[20 mm（10+10）].焊缝形状符号用于表示焊缝的形状，例如直角焊缝、V型焊缝、U型焊缝等。

这些符号通过特定的图形表示焊缝的形状。

例如，垂直于水平线的两条倾斜线表示V型焊缝，两条平行线表示U型焊缝。

使用焊缝形状符号时，要注意符号的指向。

指向符号的箭头表示焊缝所在的一侧，箭头的方向表示焊缝的位置。

例如，一个倾斜向上的箭头表示焊缝在上侧，倾斜向下的箭头表示焊缝在下侧。

4. 焊缝尺寸符号焊缝尺寸符号用于表示焊缝的尺寸。

焊缝尺寸符号通常由两个数字组成，分别表示“焊缝的宽度”和“焊缝的深度”。

宽度表示焊缝的外侧尺寸，深度表示焊缝的内部深度。

焊缝尺寸符号的表示方法有多种，常见的有直线和箭头组成的符号。

直线的长度表示焊缝的宽度，箭头表示焊缝的深度。

下面是一些常见的焊缝符号示例：•直角焊缝：[20 mm]•V型焊缝：V（90°）•U型焊缝：U（10 mm）•焊缝尺寸示例：12 mm↑-20 mm↓这些示例只是常见的符号示例，实际应用中的焊缝符号还有很多种类，需要根据具体情况进行选择和绘制。

6. 总结常用焊接符号是熟悉焊接工艺和图纸阅读的关键。

本文介绍了一些常用的焊接符号，包括直角焊缝符号、焊缝形状符号和焊缝尺寸符号。

理解和掌握这些符号将有助于读者更好地应用于焊接工作中。

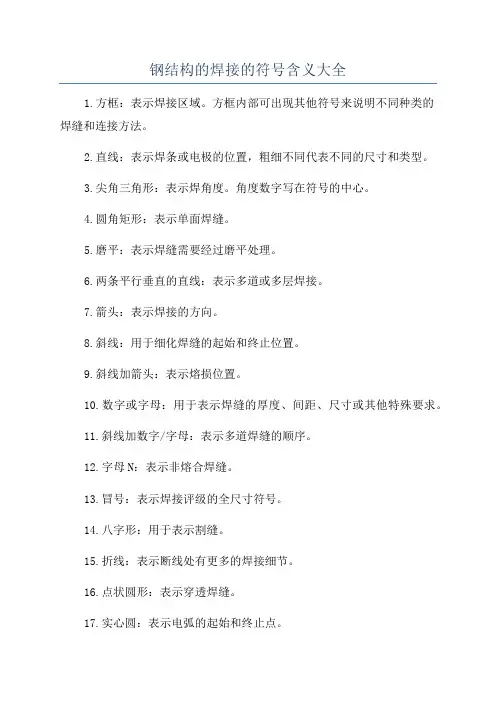

钢结构的焊接的符号含义大全
1.方框：表示焊接区域。

方框内部可出现其他符号来说明不同种类的
焊缝和连接方法。

2.直线：表示焊条或电极的位置，粗细不同代表不同的尺寸和类型。

3.尖角三角形：表示焊角度。

角度数字写在符号的中心。

4.圆角矩形：表示单面焊缝。

5.磨平：表示焊缝需要经过磨平处理。

6.两条平行垂直的直线：表示多道或多层焊接。

7.箭头：表示焊接的方向。

8.斜线：用于细化焊缝的起始和终止位置。

9.斜线加箭头：表示熔损位置。

10.数字或字母：用于表示焊缝的厚度、间距、尺寸或其他特殊要求。

11.斜线加数字/字母：表示多道焊缝的顺序。

12.字母N：表示非熔合焊缝。

13.冒号：表示焊接评级的全尺寸符号。

14.八字形：用于表示割缝。

15.折线：表示断线处有更多的焊接细节。

16.点状圆形：表示穿透焊缝。

17.实心圆：表示电弧的起始和终止点。

18.扇形：表示对焊缝进行机械清理。

19.波浪形：表示焊缝部位需进行防护或保温处理。

20.矩形框里的两条平行直线：表示通长焊缝。

这些是常见的钢结构焊接符号及其含义。

然而，要理解特定工程图纸
上的焊接符号，还需要参考相关的焊接标准和规范，因为不同国家和行业
的要求可能会有所不同。

总结起来，焊接符号是钢结构焊接工作中的重要组成部分，通过这些
符号可以准确地表示焊缝的位置、尺寸、形状和特殊要求。

掌握这些符号
并能正确阅读焊接图纸对于确保焊接过程的质量和符合设计要求至关重要。

建筑钢结构设计图中的焊接符号123表中所示说明如下:1.凡是符号中未注焊缝尺寸要求的,如序号1的角焊缝和序号4的双面坡口焊缝,表示要求焊缝与母材等强。

省去了对坡口尺寸或焊脚要求的标注。

反之符号中标有数字的焊缝就表示要按数字的要求进行，不代表等强与否，如序号2、3、6.在此需要指出的是现在对等强焊缝有个误区，即认为要与母材等强，焊缝必须是熔透焊。

本文中对角焊缝和部分熔透焊所说的等强,主要是指它的有效焊缝厚度等于或大于母材板厚.强度指标包括抗拉、抗弯和冲击功等，对于等强的角焊缝或部分熔透焊缝有些性能是大于全熔透焊缝的,因熔透焊焊缝接头的应力集中性较大,它的抗弯和某些抗裂性还不如角焊缝和部分熔透焊缝。

2. 带钝边的坡口焊缝按传统的理解不是全熔透焊缝，但在实际上现在随着碳弧气刨的使用增多，和坡口间隙的调整，越来越多的全熔透焊缝都采用带钝边的坡口焊缝.特别是T形接头，利用钝边有许多优点,一是定位准确，收缩变形小，二是在加强首道打底焊熔透性前提下，钝边大了，熔敷金属量减少,带来生产效率提高，变形减少等一系列好处。

但在现在的图纸中往往是把全坡口的焊缝才认定为全熔透焊缝，而带钝边的坡口焊都往往按部分熔透焊对待，有的也按全熔透焊,但在尾部加编号，另用图解说明。

由于在现有的国标中没有对符号的熔透与否有具体说明,只在GB/T50105-2001《建筑结构制图标准》中对熔透角焊缝有一个标注符号。

但笔者认为该符号并不值得推广，因为把一个实心圆放在引出线的折转处，至少它直接影响了周围焊与相同焊标记的表示.所以随着图纸中熔透焊要求的增多，有必要对一些符号中加上熔透焊的表记。

为了方便符号的使用,使它更直接,省事，好记，认为符号尾部的编号标注宜尽可能的不用或少用，符号要简易好懂。

所以对不易区别的全熔透焊缝在符号的横的基准线上，在上下坡口的中间部位以涂黑的圆圈为标记。

见表中序号15、16、20、21。

3. 对背面带衬垫的全熔透焊缝,由于国标中未有该方式的符号表示，所以编制了序号14、24、25的图形表示.4. 序号17、19、26、27，表示的是背面封底焊，该图形基本是按GB/T324-2008《焊缝符号表示法》中表A.3 补充符号的标注示例中序号1的图形。

钢结构设计图中的焊接符号标注大全在钢结构设计中，焊接符号的标注至关重要。

这些符号提供了关于如何将不同部件焊接在一起的关键信息，确保结构的稳定性和可靠性。

本文将详细介绍钢结构设计图中常见的焊接符号及其含义。

一、焊接符号的种类1、角焊缝符号：该符号用于标注角焊缝，它表示两个相交的构件之间形成的焊接接头。

2、塞焊缝符号：该符号用于标注塞焊缝，它表示在两个平行构件之间插入的焊接接头。

3、槽焊缝符号：该符号用于标注槽焊缝，它表示在两个平行构件之间形成的焊接接头。

4、其他特殊焊接符号：这些符号包括连续焊接符号、断续焊接符号和交错焊接符号等，用于标注不同情况的特殊焊接要求。

二、焊接符号的标注方法1、标注位置：焊接符号应标注在形成焊接接头的两构件之一上。

如果两构件都可见，则应标注在后焊件上。

2、箭头方向：箭头方向应指向焊接缝或其延长线。

对于塞焊缝和槽焊缝，箭头方向应指向两个平行构件之间的中心线。

3、尺寸标注：焊接符号的尺寸应按照标准规定进行标注，包括焊缝长度、焊缝间距、焊缝宽度等信息。

4、其他标注：根据需要，还可以在焊接符号附近添加其他标注，如焊缝质量要求、检验标准等。

三、常见问题及解决方案1、漏标：如果漏标焊接符号，可能导致施工方无法准确理解焊接要求，从而影响结构质量。

因此，在设计图中应确保所有需要标注的焊接符号都已正确标注。

2、误标：如果错误地标注了焊接符号，可能会导致施工方采用错误的焊接方法或参数，从而影响结构的安全性和稳定性。

因此，设计师应充分了解各种焊接符号的含义，确保正确标注。

3、不清晰：如果焊接符号标注不清晰，可能导致施工方无法准确理解其含义。

设计师应采用清晰易懂的字体和标注方式，确保施工方能够准确无误地理解焊接符号的含义。

四、总结钢结构设计图中的焊接符号标注是钢结构施工中的重要环节之一。

正确、清晰地标注焊接符号可以确保施工方准确理解焊接要求，从而确保结构的质量和稳定性。

本文介绍了常见的焊接符号及其含义、标注方法和常见问题及解决方案，希望能对设计师和施工方有所帮助。

建筑钢结构设计图中的焊接符号12焊，加。

决由工透工熔透3表中所示说明如下：1.凡是符号中未注焊缝尺寸要求的，如序号1的角焊缝和序号4的双面坡口焊缝，表示要求焊缝与母材等强。

省去了对坡口尺寸或焊脚要求的标注。

反之符号中标有数字的焊缝就表示要按数字的要求进行，不代表等强与否，如序号2、3、6。

在此需要指出的是现在对等强焊缝有个误区，即认为要与母材等强，焊缝必须是熔透焊。

本文中对角焊缝和部分熔透焊所说的等强，主要是指它的有效焊缝厚度等于或大于母材板厚。

强度指标包括抗拉、抗弯和冲击功等，对于等强的角焊缝或部分熔透焊缝有些性能是大于全熔透焊缝的，因熔透焊焊缝接头的应力集中性较大，它的抗弯和某些抗裂性还不如角焊缝和部分熔透焊缝。

2. 带钝边的坡口焊缝按传统的理解不是全熔透焊缝，但在实际上现在随着碳弧气刨的使用增多，和坡口间隙的调整，越来越多的全熔透焊缝都采用带钝边的坡口焊缝。

特别是T形接头，利用钝边有许多优点，一是定位准确，收缩变形小，二是在加强首道打底焊熔透性前提下，钝边大了，熔敷金属量减少，带来生产效率提高，变形减少等一系列好处。

但在现在的图纸中往往是把全坡口的焊缝才认定为全熔透焊缝，而带钝边的坡口焊都往往按部分熔透焊对待，有的也按全熔透焊，但在尾部加编号，另用图解说明。

由于在现有的国标中没有对符号的熔透与否有具体说明，只在GB/T50105-2001《建筑结构制图标准》中对熔透角焊缝有一个标注符号。

但笔者认为该符号并不值得推广，因为把一个实心圆放在引出线的折转处，至少它直接影响了周围焊与相同焊标记的表示。

所以随着图纸中熔透焊要求的增多，有必要对一些符号中加上熔透焊的表记。

为了方便符号的使用，使它更直接，省事，好记，认为符号尾部的编号标注宜尽可能的不用或少用，符号要简易好懂。

所以对不易区别的全熔透焊缝在符号的横的基准线上，在上下坡口的中间部位以涂黑的圆圈为标记。

见表中序号15、16、20、21。

3. 对背面带衬垫的全熔透焊缝，由于国标中未有该方式的符号表示，所以编制了序号14、24、25的图形表示。

钢结构图纸符号代表含义及识图常识（转）GJ钢架GL钢架梁或GJL钢架梁GZ钢架柱或GJZ钢架柱XG系杆SC水平支撑YC隅撑ZC柱间支撑LT檩条TL托梁QL墙梁GLT刚性檩条WLT屋脊檩条GXG刚性系杆YXB压型金属板SQZ山墙柱XT斜拉条MZ门边柱ML门上梁T拉条CG撑杆HJ桁架FHB复合板YG：压杆或是圆管（从材料表中分别）XG：系杆LG：拉管QLG：墙拉管QCG：墙撑管GZL直拉条GXL斜拉条GJ30-1跨度为30m的门式刚架，编号为1号1。

算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（101图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。

有许多是重复或对称等。

认真的看都会看出来。

对于图纸的特点，我会在下面讲2。

算重量，因为钢结构的算量基本上全是按吨计（板按M2）。

钢材+钢材就是钢结构。

而钢材多指型钢，对于型钢的分类算量的方法，我也会一一列出。

并做出讲解。

3。

统计汇总，哈哈，此类应该是不难的，以清单为基本，分类汇总而以了。

识图问路1。

我对钢结构的认识，应该比大家深一些，因为我毕业的时候就进了一家钢结构公司，工作不到两个月，经常的工作就是画一个图纸的钢构件，把这个钢构件看明白了，画出来，他们叫钢结构深化设计（细化方案）做加工所用，说白了，一张钢板怎么加工这样的东东的。

我讲的图识别，其它就是03G102上面的东东，大家有机会可以去下载看一下。

闲言碎语不多讲，说说吧，钢结构图应该怎么看不头痛。

把握好看图不难的原则，其实很简单，比建筑的施工简单多了，因为他每个部分都有详图，哪里不明白了，就看此图有没有什么详图符号，有就找，其实我看明白的地方不是详图的地方，拿出来与原图一对就明白了，是什么柱，是什么梁就明白了许多。

钢结构图纸-钢结构图纸符号大全图解本文介绍了钢结构图纸中常见的符号和术语。

其中，GJ、GL、GZ、XG等代表着不同的构件类型，如钢架、钢架梁、钢架柱、系杆等。

同时，文章还介绍了一些常见的构件名称，如水平支撑、隅撑、柱间支撑、檩条、托梁、墙梁等。

在设计钢结构时，需要考虑荷载资料、钢材牌号、连接件型号、规格、焊缝质量等级、防腐和防火措施等因素。

同时，设计图中还需要表达钢柱与下部混凝土构件的连结构造详图、结构平面布置图、构件与节点详图等信息。

在施工过程中，需要根据设计图编制组成结构构件的每个零件的放大图，确定构件的分段和拼装节点，保证结构的可靠性和安全性。

钢结构的特点包括轻质高强、塑性好、各向同性、可焊性、不易渗漏等。

结构设计的目的是保证结构和构件在施工和工作过程中能满足各种预定功能要求并具有适当的可靠性。

钢结构具有框架、平面桁架、网架（壳）、索膜、轻钢、塔桅等不同的结构形式。

这些结构形式的理论和技术大多已经成熟，但是仍有一些难题没有解决，比如网壳的稳定等。

在选择结构形式时，应该考虑它们的特点。

例如，在工业厂房中，如果有较大的悬挂荷载或大范围移动荷载，可以考虑采用网架而放弃门式刚架。

而在雪压大的地区，屋面曲线应该有利于积雪滑落，例如XXX石灰石仓棚采用三心圆网壳，总雪载和坡屋面相比释放近一半。

在降雨量大的地区也应该考虑类似的因素。

在建筑允许的情况下，布置支撑会比简单的节点刚接的框架更经济。

而在屋面覆盖跨度较大的建筑中，可以选择构件受拉为主的悬索或索膜结构体系。

在高层钢结构设计中，常采用钢混凝土组合结构。

在地震烈度高或很不规则的高层中，不应单纯为了经济去选择不利抗震的核心筒加外框的形式，而应该选择周边巨型SRC柱，核心为支撑框架的结构体系。

在设计结构布置时，应该综合考虑体系特征、荷载分布情况及性质等因素。

一般来说，刚度应该均匀，力学模型应该清晰，尽可能限制大荷载或移动荷载的影响范围，使其以最直接的线路传递到基础。
