天线的基本概念

天线工作原理天线是无线通信系统中不可或缺的设备，它起到接收和发送无线信号的作用。

本文将详细介绍天线的工作原理及其相关知识。

一、天线的基本概念天线是将电信号转化为电磁波或将电磁波转化为电信号的设备。

它一般由导电材料制成，如金属，并根据特定的原理进行设计和调整。

天线可以分为接收天线和发射天线两种类型。

二、天线的工作原理天线的工作原理基于电磁波的发射和接收。

下面将分别介绍接收天线和发射天线的工作原理。

1. 接收天线的工作原理接收天线通过接收电磁波将其转化为电信号。

当电磁波经过天线时，它会激发天线中的电荷，产生电流。

这个电流会经过连接到天线的电路，从而实现信号的解调和放大。

最终，这个电信号可以被传递到无线接收器，用于进行进一步的处理和解码。

2. 发射天线的工作原理发射天线将电信号转化为电磁波，以便进行无线传输。

当电信号通过连接到天线的电路时，它会产生交变电流。

这个交变电流会导致天线上的电荷也发生交变，从而产生电磁波。

这些电磁波会在空间中传播，并被接收天线接收到。

同样地，接收天线会将电磁波转化为电信号，以进行进一步的处理和解码。

三、天线的优化设计为了提高天线的工作性能，可以进行一些优化设计。

下面列举一些常见的优化设计方法。

1. 天线长度调整：天线的长度对于接收和发射的频率有直接影响。

通过调整天线的长度，可以使其与所传输的频率匹配，从而提高效率。

2. 天线形状设计：天线的形状对于天线的辐射模式有重要影响。

通过设计合适的天线形状，可以实现不同方向的辐射或接收，以满足具体的通信需求。

3. 天线材料选择：天线的材料对于信号的传输和接收也有一定影响。

根据需要选择导电性能好、损耗小的材料，以提高天线的性能。

四、天线在无线通信中的应用天线广泛应用于各种无线通信系统中，包括移动通信、卫星通信、无线局域网等。

下面列举几个常见的应用场景。

1. 移动通信：天线用于手机、基站等设备中，将电信号转化为电磁波进行传输，以实现无线通信。

天线基本知识汇总天线是无线通信系统的重要组成部分，它负责将电能转换为电磁波，将信号从传输介质（如空气）中发射出去或接收回来。

天线的性能直接影响着无线通信系统的质量和可靠性。

下面是关于天线基本知识的汇总。

1.天线的分类：根据应用领域和工作频率不同，天线可以分为不同的类型，如定向天线、全向天线、扇形天线、微带天线等。

2.天线的工作原理：天线的工作原理基于法拉第电磁感应定律，当电流通过天线时，它会产生一个电磁场，从而形成电磁波。

接收时，电磁波会被天线吸收，然后产生电流。

3.天线的参数：天线的主要参数包括频率范围、阻抗、增益、方向性、辐射效率等。

这些参数决定了天线的性能和适用场景。

4.天线的性能指标：-增益：天线将电能转换为电磁能的能力，通常以分贝（dB）为单位表示。

增益越高，天线的发射和接收距离越远。

-方向性：天线辐射或接收信号的特定方向能力。

定向天线具有较高的方向性，可以减少多径传播和干扰。

-阻抗：天线的输入或输出端口的电阻性质。

与发射端口匹配的阻抗可以最大程度地传递电能，减少反射损耗。

-波束宽度：天线主瓣的角度范围。

较窄的波束宽度意味着更好的方向性和更高的增益。

-辐射效率：天线将输入功率转换为有效辐射功率的能力。

辐射效率高的天线可以更好地实现远距离通信。

5.天线的结构和设计：天线的结构包含一个或多个导体元件，并且根据应用需求进行设计。

常见的天线设计包括垂直极化天线、水平极化天线、天线阵列、圆极化天线等。

6.天线的应用：天线在各种无线通信系统中广泛应用，包括移动通信、卫星通信、无线局域网、雷达、无线电广播等。

7.天线的安装和调整：为了确保天线的性能，需要正确地进行安装和调整。

安装位置和方向的选择对天线的性能和覆盖范围至关重要。

8.天线的特殊设计：根据应用需求，一些特殊设计的天线得到了广泛应用，如室内小型天线、宽带天线、增强型天线等。

9.天线的未来发展：随着无线通信技术的不断发展，天线也在不断创新和改进。

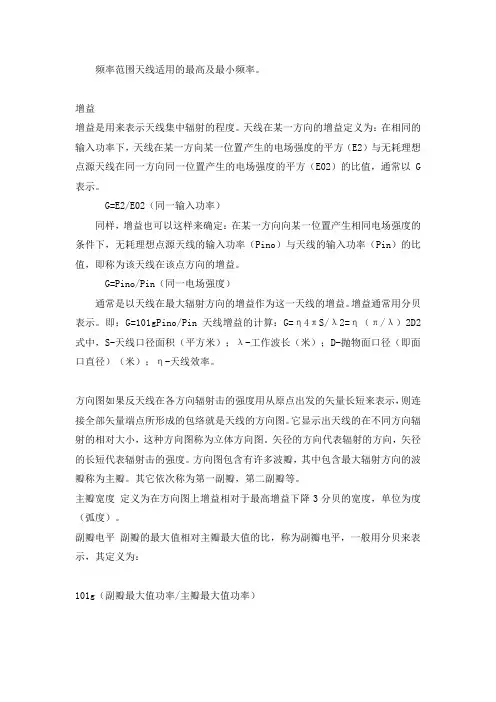

频率范围天线适用的最高及最小频率。

增益增益是用来表示天线集中辐射的程度。

天线在某一方向的增益定义为：在相同的输入功率下，天线在某一方向某一位置产生的电场强度的平方（E2）与无耗理想点源天线在同一方向同一位置产生的电场强度的平方（E02）的比值，通常以G 表示。

G=E2/E02（同一输入功率）同样，增益也可以这样来确定：在某一方向向某一位置产生相同电场强度的条件下，无耗理想点源天线的输入功率（Pino）与天线的输入功率（Pin）的比值，即称为该天线在该点方向的增益。

G=Pino/Pin（同一电场强度）通常是以天线在最大辐射方向的增益作为这一天线的增益。

增益通常用分贝表示。

即：G=101gPino/Pin天线增益的计算：G=η4πS/λ2=η（π/λ）2D2式中，S-天线口径面积（平方米）；λ-工作波长（米）；D-抛物面口径（即面口直径）（米）；η-天线效率。

方向图如果反天线在各方向辐射击的强度用从原点出发的矢量长短来表示，则连接全部矢量端点所形成的包络就是天线的方向图。

它显示出天线的在不同方向辐射的相对大小，这种方向图称为立体方向图。

矢径的方向代表辐射的方向，矢径的长短代表辐射击的强度。

方向图包含有许多波瓣，其中包含最大辐射方向的波瓣称为主瓣。

其它依次称为第一副瓣，第二副瓣等。

主瓣宽度定义为在方向图上增益相对于最高增益下降3分贝的宽度，单位为度（弧度）。

副瓣电平副瓣的最大值相对主瓣最大值的比，称为副瓣电平，一般用分贝来表示，其定义为：101g（副瓣最大值功率/主瓣最大值功率）如：副瓣最大值与主瓣最大值相应功率之比为0.01,则副瓣电平为-20dB。

天线噪声温度进入天线的噪声主要来银河系的宇宙噪声和来自大地、大气的热噪声。

不同口径的天线、不同频段、不同仰角和不同环境，天线的噪声都不相同。

在C波段，宇宙噪声很小，主要是大地和大气的热噪声。

在Ku波段，这些噪声也随着频率而增加。

同一仰角时，天线尺寸越大波束越窄，因此天线的噪声温度TA（K）越小，不过随着仰角加大，这种差别变小。

天线知识点总结天线是电子设备中最基本的元件之一，它能够将电磁波转换为电信号或者将电信号转换为电磁波，是广泛应用在通讯、雷达、导航、电视等领域的不可或缺的元器件。

本文将简要介绍一些天线的相关知识点。

1. 天线的基础理论 - 反射、辐射以及电磁波的特性天线的工作原理基于电磁波的传播特性及其与天线之间的相互作用。

天线通过反射、辐射等方式将电磁波与电信号进行转换，因此温度、介质、空气湿度等环境因素都会对天线的性能产生影响。

2. 天线的类型 - 主动、被动及扫描式天线天线可以根据其在电路中的位置和作用方式分为主动和被动两种类型。

主动天线通常带有放大器来增加信号强度，而被动天线则不带放大器。

此外，扫描式天线可以通过旋转、摆动等方式改变辐射方向，以实现扫描覆盖目标区域的效果。

3. 天线的指标 - 增益、方向性、VSWR、带宽等天线的性能可由其各种指标来描述，其中增益、方向性、VSWR、带宽等是较为重要的指标。

增益是天线的辐射能力，方向性是天线辐射能力随方向变化的能力，VSWR是天线对来自外部信号反射时的反射率指标，带宽则是天线能够工作的频率范围。

4. 天线的尺寸 - λ/2、λ/4、全波长天线等天线的尺寸与工作频率密切相关，常见的天线长度有λ/2、λ/4、全波长天线等。

λ/2天线通常用于VHF和UHF频段，λ/4天线适用于较低频段，全波长天线则通常用于HF 等较低频段。

5. 天线的应用 - 通讯、雷达、导航、电视等天线在通讯、雷达、导航、电视等领域都有广泛的应用。

不同应用场景对天线的要求不同，例如通讯领域需要天线具有良好的增益和方向性，而雷达和导航领域则需要具有较高的扫描速度和快速响应能力。

6. 天线的制作和测试 - PCB天线、红外按摩仪等天线的制作和测试涉及到复杂的技术和设备，常用的制作方法包括PCB天线、红外按摩仪等。

测试方法则通常包括VSWR测试、增益测试、方向性测试等。

7. 天线的未来发展趋势 - 新材料、智能化、多功能化等随着技术的不断进步，未来天线的发展趋势将会趋向于新材料、智能化、多功能化等方向。

天线知识培训一、天线基本原理天线是无线通信系统中的重要组成部分，负责将电磁波传输和接收。

天线能够将电流元转换为电磁波，或者将电磁波转换为电流元。

其基本原理基于电磁波的传播和辐射。

二、天线类型与用途1. 按照工作频段：可分为超长波、长波、中波、短波、超短波以及微波等类型。

2. 按照方向性：可分为全向和定向天线。

3. 按照增益：可分为无源和有源天线。

4. 按照结构：可分为线天线和面天线。

不同类型的天线有不同的用途，例如长波天线用于通信和导航，短波天线用于电报通信和广播，超短波天线用于电视、雷达和移动通信等。

三、天线参数与性能1. 阻抗：天线的输入阻抗应与信号源的输出阻抗相匹配，以实现最佳传输效果。

2. 方向图：表示天线接收和辐射电磁波的方向和强度。

3. 增益：表示天线辐射或接收电磁波的能力，与天线的尺寸、形状和材料有关。

4. 带宽：表示天线的工作频率范围。

5. 极化：表示电场矢量的方向，影响着天线的性能。

四、天线辐射与传播天线的辐射原理是将电磁能转化为向空间发散的电磁波，或者将空间中的电磁波转化为电流元。

电磁波在传播过程中受到各种因素的影响，如空气阻力、地面反射等，形成不同的传播模式。

五、天线材料与工艺天线的材料和工艺对其性能有着重要影响。

常用的天线材料包括铜、铝、铁等金属材料，以及塑料、陶瓷等非金属材料。

工艺方面，需要考虑天线的精度、防腐、防水等因素。

六、天线设计与优化天线的设计过程需要考虑诸多因素，如阻抗匹配、增益、方向图、极化等。

现代计算机辅助设计软件的应用使得天线的优化设计成为可能，通过对天线结构、尺寸和材料等因素的调整，可以得到最佳的性能表现。

七、天线测量与调试天线的性能需要通过实际测量来评估。

测量内容包括阻抗、方向图、增益、极化等。

一旦发现性能不佳，需要进行调试，调整天线的结构、尺寸或工作参数等，以实现最佳性能。

八、天线干扰与防护天线在使用过程中可能会受到各种干扰，如其他电磁波的干扰、雷电的袭击等。

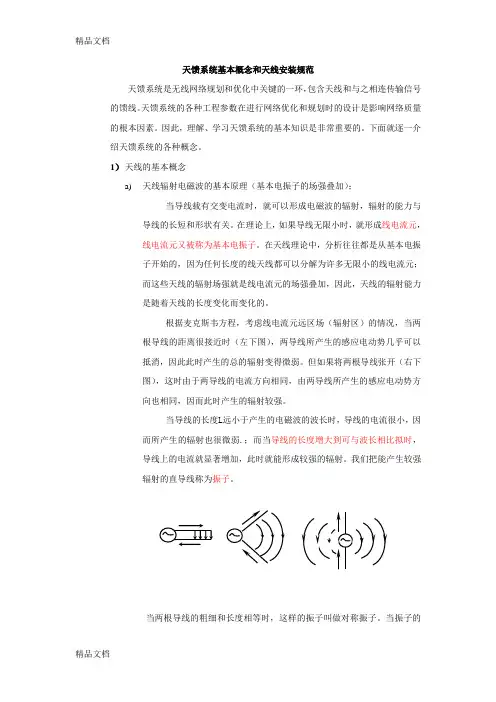

天馈系统基本概念和天线安装规范天馈系统是无线网络规划和优化中关键的一环，包含天线和与之相连传输信号的馈线。

天馈系统的各种工程参数在进行网络优化和规划时的设计是影响网络质量的根本因素。

因此，理解、学习天馈系统的基本知识是非常重要的。

下面就逐一介绍天馈系统的各种概念。

1）天线的基本概念a)天线辐射电磁波的基本原理（基本电振子的场强叠加）；当导线载有交变电流时，就可以形成电磁波的辐射，辐射的能力与导线的长短和形状有关。

在理论上，如果导线无限小时，就形成线电流元，线电流元又被称为基本电振子。

在天线理论中，分析往往都是从基本电振子开始的，因为任何长度的线天线都可以分解为许多无限小的线电流元；而这些天线的辐射场强就是线电流元的场强叠加，因此，天线的辐射能力是随着天线的长度变化而变化的。

根据麦克斯韦方程，考虑线电流元远区场（辐射区）的情况，当两根导线的距离很接近时（左下图），两导线所产生的感应电动势几乎可以抵消，因此此时产生的总的辐射变得微弱。

但如果将两根导线张开（右下图），这时由于两导线的电流方向相同，由两导线所产生的感应电动势方向也相同，因而此时产生的辐射较强。

当导线的长度L远小于产生的电磁波的波长时，导线的电流很小，因而所产生的辐射也很微弱.；而当导线的长度增大到可与波长相比拟时，导线上的电流就显著增加，此时就能形成较强的辐射。

我们把能产生较强辐射的直导线称为振子。

当两根导线的粗细和长度相等时，这样的振子叫做对称振子。

当振子的每臂长度为四分之一波长，全长为二分之一波长时，称为半波对称振子（见下图）。

当振子的全长与波长相等的振子，称为全波对称振子。

将振子折合起来的，称之为折合振子。

对称振子是工程中用到的最简单的天线，它可以作为独立的天线使用，也可以作为复杂天线阵的组成部分或面天线的馈源。

对称振子的方向性比基本电振子强一些，但仍然很弱。

因此，为了加强某一方向的辐射强度，往往要把好几副天线摆在一起构成天线阵。

天线培训资料一、天线的基本概念天线，简单来说，就是一种用于发射和接收无线电波的装置。

无论是我们日常使用的手机、无线网络，还是广播电视、卫星通信等，都离不开天线的作用。

天线的主要功能是将传输线上传播的导行波，变换成在无界媒介（通常是自由空间）中传播的电磁波，或者进行相反的变换。

也就是说，它在发射时能将电信号转换成电磁波辐射出去，在接收时能将电磁波转换成电信号。

二、天线的分类天线的种类繁多，常见的分类方式有以下几种：1、按工作频段划分短波天线：工作在 3MHz 到 30MHz 频段。

超短波天线：工作在 30MHz 到 3000MHz 频段，例如我们常见的移动通信基站天线。

微波天线：工作在 3000MHz 以上频段，常用于卫星通信、雷达等领域。

2、按方向性划分全向天线：在水平方向上均匀辐射，例如室内的无线路由器天线。

定向天线：具有较强的方向性，将能量集中在特定方向上辐射，比如卫星电视接收天线。

3、按极化方式划分线极化天线：又分为水平极化和垂直极化，手机天线通常是线极化天线。

圆极化天线：分为左旋圆极化和右旋圆极化，在卫星通信中应用较多。

4、按用途划分通信天线：用于各种通信系统，如手机基站天线、卫星通信天线等。

广播天线：用于广播电视发射。

雷达天线：用于雷达系统，探测目标的位置和速度等信息。

三、天线的参数了解天线的性能，需要关注以下几个重要参数：1、频率范围这是天线能够有效工作的频段。

不同的应用需要不同频段的天线，例如 5G 通信需要特定频段的天线来支持高速数据传输。

2、增益天线增益表示天线在特定方向上辐射或接收电磁波的能力。

增益越高，信号在该方向上的传播距离越远，但覆盖范围可能会变窄。

3、方向性描述天线辐射或接收电磁波的方向性特性。

方向性好的天线可以减少干扰，提高通信质量。

4、输入阻抗天线与传输线之间的匹配程度由输入阻抗决定。

如果阻抗不匹配，会导致信号反射，降低传输效率。

5、驻波比用来衡量天线与传输线之间的匹配程度。

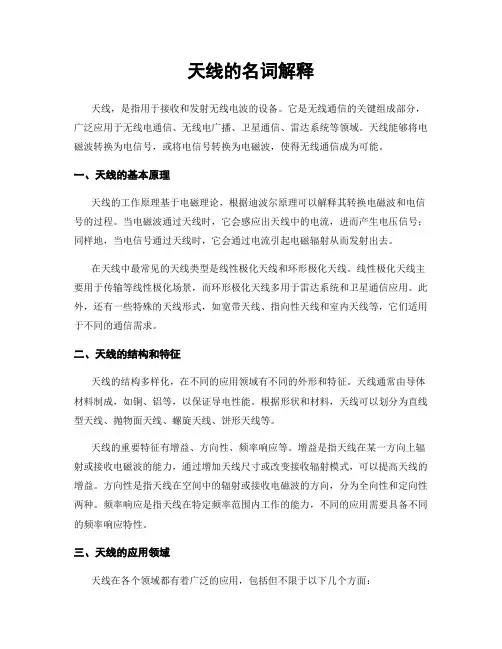

天线的名词解释天线，是指用于接收和发射无线电波的设备。

它是无线通信的关键组成部分，广泛应用于无线电通信、无线电广播、卫星通信、雷达系统等领域。

天线能够将电磁波转换为电信号，或将电信号转换为电磁波，使得无线通信成为可能。

一、天线的基本原理天线的工作原理基于电磁理论，根据迪波尔原理可以解释其转换电磁波和电信号的过程。

当电磁波通过天线时，它会感应出天线中的电流，进而产生电压信号；同样地，当电信号通过天线时，它会通过电流引起电磁辐射从而发射出去。

在天线中最常见的天线类型是线性极化天线和环形极化天线。

线性极化天线主要用于传输等线性极化场景，而环形极化天线多用于雷达系统和卫星通信应用。

此外，还有一些特殊的天线形式，如宽带天线、指向性天线和室内天线等，它们适用于不同的通信需求。

二、天线的结构和特征天线的结构多样化，在不同的应用领域有不同的外形和特征。

天线通常由导体材料制成，如铜、铝等，以保证导电性能。

根据形状和材料，天线可以划分为直线型天线、抛物面天线、螺旋天线、饼形天线等。

天线的重要特征有增益、方向性、频率响应等。

增益是指天线在某一方向上辐射或接收电磁波的能力，通过增加天线尺寸或改变接收辐射模式，可以提高天线的增益。

方向性是指天线在空间中的辐射或接收电磁波的方向，分为全向性和定向性两种。

频率响应是指天线在特定频率范围内工作的能力，不同的应用需要具备不同的频率响应特性。

三、天线的应用领域天线在各个领域都有着广泛的应用，包括但不限于以下几个方面：1. 无线通信：手机、电视广播、无线局域网等都需要天线进行信号的接收和发射，以实现无线通信。

2. 卫星通信：卫星通信系统中的天线用于与地面站和用户终端之间的通信。

天线的特点决定了卫星通信的可靠性和覆盖范围。

3. 雷达系统：雷达天线广泛应用于气象预报、导航、飞行器控制等领域。

它们用来发射电磁波并接收返回的信号，从而实现目标探测和跟踪。

4. 射频识别（RFID）：RFID系统中的天线用于与标签之间的无线通信，实现对物品的追踪、定位和识别。

天线基本知识点总结引言天线作为无线通信系统中的重要组成部分，起着收发电磁波信号的重要作用。

它的性能直接影响到无线通信系统的传输质量和覆盖范围，因此对天线的基本知识进行深入了解对于理解和设计无线通信系统至关重要。

一、天线的基本概念1. 天线的定义天线是指用于传输和接收无线电波的设备，通常由一个或多个导体制成。

它可以将射频信号转换成电磁波，或者将电磁波转换成射频信号，是无线通信系统中不可或缺的组成部分。

2. 天线的主要功能天线主要功能是将射频信号转化为电磁波并进行辐射，或者将接收到的电磁波转化为射频信号。

其次，天线还具有指向性和增益调节的功能。

3. 天线的分类根据使用场景和结构特点，天线可以分为室内天线和室外天线；根据辐射方式，天线可以分为定向天线和非定向天线；根据频段，天线可以分为宽频天线和窄带天线。

二、天线的基本参数1. 天线的增益天线的增益是指天线在特定方向上辐射功率与参考天线（一般为同种条件下的理想点源天线）辐射功率之比。

增益值越大，天线的辐射方向性越强，传输距离越远。

2. 天线的方向特性天线的方向特性是指天线在空间中辐射电磁波的方向分布规律。

根据辐射特性，天线可以分为全向天线和定向天线。

全向天线在水平方向上的辐射方向性最小，而定向天线在特定方向上的辐射方向性最大。

3. 天线的频率特性天线的频率特性是指天线在不同频率下的辐射特性和阻抗匹配情况。

由于不同频率下的波长不同，因此同一天线在不同频段下的辐射特性和阻抗情况会有所不同，需要进行频率特性的设计和匹配。

4. 天线的阻抗天线的阻抗是指天线在工作频率下的输入阻抗。

天线的阻抗匹配对于信号的传输和接收至关重要，需要根据工作频率进行设计和调整。

阻抗匹配不佳会导致信号的反射和损耗，影响通信质量。

5. 天线的带宽天线的带宽是指天线在一定范围内能够正常工作的频率范围。

天线的带宽需要根据具体应用场景来选择，以保证在不同频率下的正常工作和性能表现。

三、天线的设计原理1. 天线的辐射原理天线的辐射原理是天线将射频信号转换成电磁波并进行辐射的物理过程。
