基站天线基本知识及网络应用_MOBI公司

移动通信基站天线基础知识移动通信基站天线基础知识1. 天线的作用天线是基站中的关键元件，它起到了接收和发送无线信号的作用。

天线将无线信号转化为电信号，并将电信号转发到通信系统的其他部分。

2. 天线类型根据不同的应用需求和技术标准，移动通信基站天线可分为几种不同的类型。

2.1 基站天线基站天线是用来收发无线电信号的设备。

它们安装在基站上方，并通过天线馈线与其他设备连接。

基站天线可以分为定向天线和非定向天线。

定向天线：定向天线主要用于指定方向上的通信，其发射和接收角度相对较窄。

这种类型的天线在无线通信覆盖面积较小的场景中应用较多。

非定向天线：非定向天线主要用于覆盖较大面积的通信。

它们具有较大的发射和接收角度。

2.2 室内天线室内天线主要用于室内无线覆盖。

与基站天线不同，室内天线更小、更灵活，并且安装在建筑物内部。

它们可以提供室内覆盖，从而增强无线信号的传输质量。

2.3 手持设备天线手持设备天线是安装在移动设备上的一种小型天线。

它们通常用于方式、平板电脑等移动设备中。

手持设备天线能够接收和发送信号，使移动设备能够进行无线通信。

3. 天线参数在选择和使用天线时，需要考虑一些重要的参数。

3.1 增益增益是衡量天线性能的一个重要指标。

增益越高，天线能够发送和接收的信号强度就越大。

3.2 方向图方向图显示了天线在不同方向上的辐射模式。

通过分析方向图，可以了解天线在不同方向上的信号强度和覆盖范围。

3.3 频率范围天线的频率范围是指天线能够支持的频率范围。

不同的通信系统工作在不同的频段，天线需要根据通信系统的频段选择。

3.4 驻波比驻波比是衡量天线匹配性能的指标。

较低的驻波比意味着天线能够更有效地将信号发送到传输线上。

4. 天线安装与调试天线的正确安装和调试对于保证通信系统的正常工作至关重要。

在安装和调试天线时，需要考虑以下几个方面：天线的安装高度和方向应该合适，以实现最佳的通信性能。

天线应与其他设备正确连接，并进行必要的线缆调试。

移动通信基站天线基础知识移动通信基站天线基础知识1.介绍移动通信基站天线的作用及基本概念：________移动通信基站天线是移动通信基站系统的关键组成部分，用于传输和接收无线信号。

它具有发射和接收信号的功能，是移动通信网络中实现无线通信的重要设备。

2.移动通信基站天线的分类：________2.1 方向性天线：________该天线主要集中耦合信号，能够实现高增益和远距离通信。

2.2 阵列天线：________多个小天线组合成一个天线阵列，能够实现扇区覆盖和波束成型，提高信号的传输质量。

2.3 室内天线：________主要安装在室内环境中，用于改善室内信号覆盖，提供良好的通信质量。

2.4 室外天线：________主要安装在建筑物屋顶或塔桅上，用于实现广域覆盖，提供远距离通信服务。

3.移动通信基站天线的工作原理：________3.1 发射信号的原理：________基站通过射频信号发射器将电信号转换为无线电波，然后由天线向周围环境辐射出去。

3.2 接收信号的原理：________天线接收周围环境的无线电波，并将其转换为电信号，然后由基站的接收信号处理器进行处理。

4.移动通信基站天线的部件：________4.1 天线元器件：________如辐射器、传输线、匹配网络、功率分配器等。

4.2 天线支架：________用来固定天线并支撑其重量。

4.3 天线调整装置：________用来调整天线的方向和仰角，以获得更好的信号覆盖效果。

5.移动通信基站天线的安装和维护：________5.1 安装位置选择：________根据实际需求和环境条件选择合适的安装位置。

5.2 安装注意事项：________确保天线的安装牢固、接地可靠，并遵守相关安全规定。

5.3 维护和保养：________定期检查天线的连接、接触和防腐蚀措施，及时处理故障和损坏。

6.附件：________附件一：________移动通信基站天线安装示意图附件二：________移动通信基站天线维护记录表法律名词及注释：________1.《中华人民共和国电信条例》：________中华人民共和国国家法律，对电信行业的相关规定进行了详细的规范。

移动通信基站天线基础知识移动通信基站天线基础知识1.介绍移动通信基站天线是实现无线信号覆盖和通信的关键元件之一，它能够向各个方向辐射或接收电磁波。

本文档将介绍移动通信基站天线的基础知识，包括天线的类型、性能指标、安装调试及维护等。

2.移动通信基站天线的类型2.1 方向性天线方向性天线具有明确的主辐射方向，能够实现定向发射和接收信号。

常见的方向性天线包括定向天线和扇形天线。

2.2 全向天线全向天线能够在水平方向上均匀辐射和接收信号，适用于提供大范围覆盖的场景。

常见的全向天线有全向螺旋极化天线和全向波束天线。

3.移动通信基站天线的性能指标3.1 增益增益是衡量天线辐射或接收信号能力的重要指标，通常以dBi （dB与dBd之间的转换关系是：dBd = dBi ●2.15）表示。

增益越高，天线传输距离越远。

3.2 波束宽度波束宽度衡量天线在水平或垂直方向上的辐射或接收范围。

辐射方向越集中，波束宽度越小。

3.3 调谐频率调谐频率是天线能够工作的频率范围，常用单位为MHz。

天线应能够适应所在通信系统的频率需求。

4.移动通信基站天线的安装调试4.1 天线安装天线的安装应符合相关的安全规范，确保其稳固性和机械强度。

天线安装位置的选择应充分考虑信号覆盖效果，并避免与其他设备干扰。

4.2 天线调试天线调试包括方向调整和天线倾角调整。

方向调整保证天线辐射或接收信号的主辐射方向正确。

天线倾角调整保证天线的覆盖范围和干扰控制达到最佳效果。

5.移动通信基站天线的维护天线的维护包括定期巡视和清洁，及时检查连接器和电缆接头的情况，并做好防水、防锈等工作。

如有问题应及时进行维修或更换。

附件：1.移动通信基站天线安装示意图2.天线维护记录表格法律名词及注释：1.电信法：指规范和管理电信行业各项活动的法律文件。

2.电磁波：指在电磁场中传播的波动现象，具有能量和频率特性。

3.增益：指天线传输和接收信号能力的提高程度。

4.波束宽度：指天线在特定方向上能够覆盖的角度范围。

移动通信基站天线基础知识移动通信基站天线基础知识简介在移动通信领域，基站是通信网络的核心组成部分，它负责接收和发送信号，实现移动用户间的通信。

而在基站中的重要组成部分就是天线。

天线作为基站的“眼睛和耳朵”，起到接收和发射无线信号的作用。

本文将介绍移动通信基站天线的基础知识。

天线类型移动通信基站天线按照不同的分类标准可以分为多种类型，其中常见的有以下几种：1. 方向性天线：这种天线主要用于提高信号的传输距离和覆盖范围。

它将信号聚焦在一个特定方向上，减少信号的散射和干扰。

2. 扇形天线：这种天线主要用于扇面覆盖区域内的通信。

它将信号均匀地辐射到扇形区域内，以满足移动用户的需求。

3. 定向天线：这种天线主要用于长距离通信，如城市间的通信。

它将信号集中在一个狭窄的方向上，提高信号的传输距离和质量。

4. 室内天线：这种天线主要用于室内覆盖，如商场、办公楼等场景。

它可以增强信号在室内的传输强度，提高信号覆盖的质量。

天线性能参数了解天线的性能参数对于实现高质量的移动通信至关重要，下面是一些常见的天线性能参数：1. 增益：天线的增益是指天线辐射或接收信号的能力。

增益值越高，天线的辐射、接收和传输的功率就越大，覆盖范围也就越广。

2. 波束宽度：波束宽度是指天线辐射信号的主要方向范围。

波束宽度越窄，天线的覆盖范围也就越小，但传输距离和质量会更好。

3. 前后比：前后比描述了天线在主波束方向上辐射信号的强度与背向波束方向上辐射信号强度之间的比值。

前后比越大，天线的方向性就越明显。

4. 横向波束宽度：横向波束宽度是指天线辐射信号的水平范围。

横向波束宽度越大，天线的覆盖范围也就越广。

5. 竖向波束宽度：竖向波束宽度是指天线辐射信号的垂直范围。

竖向波束宽度越大，天线的覆盖范围也就越广。

天线安装和调整天线的安装和调整是保证通信质量的关键步骤。

以下是一些常见的注意事项：1. 安装位置：天线的安装位置应尽量避免遮挡，以确保信号的传输效果。

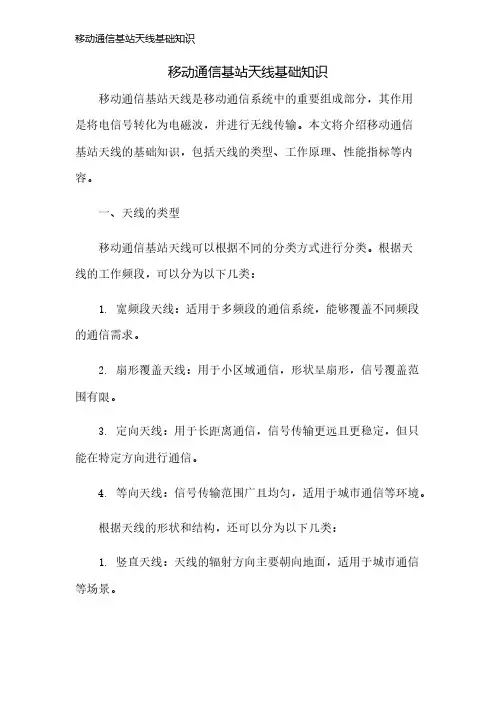

移动通信基站天线基础知识移动通信基站天线是移动通信系统中的重要组成部分，其作用是将电信号转化为电磁波，并进行无线传输。

本文将介绍移动通信基站天线的基础知识，包括天线的类型、工作原理、性能指标等内容。

一、天线的类型移动通信基站天线可以根据不同的分类方式进行分类。

根据天线的工作频段，可以分为以下几类：1. 宽频段天线：适用于多频段的通信系统，能够覆盖不同频段的通信需求。

2. 扇形覆盖天线：用于小区域通信，形状呈扇形，信号覆盖范围有限。

3. 定向天线：用于长距离通信，信号传输更远且更稳定，但只能在特定方向进行通信。

4. 等向天线：信号传输范围广且均匀，适用于城市通信等环境。

根据天线的形状和结构，还可以分为以下几类：1. 竖直天线：天线的辐射方向主要朝向地面，适用于城市通信等场景。

2. 水平天线：天线的辐射方向主要朝向水平方向，适用于山区等场景。

3. 室内天线：适用于室内信号覆盖，可提供稳定的室内信号传输环境。

4. 中心天线：用于高速列车、高速公路等移动环境下的通信需求。

二、天线的工作原理移动通信基站天线的工作原理是将电信号转化为电磁波，并进行无线传输。

具体工作原理如下：1. 输入信号处理：接收来自基站设备的电信号，并进行处理，使其符合天线的输入要求。

2. 电信号转换：将输入信号转换为高频电磁波，以便进行无线传输。

3. 辐射和传输：将转换后的电磁波通过天线辐射出去，在空间中传输到指定的接收器。

4. 接收器接收：接收器接收到天线辐射出的电磁波，并将其转换为电信号。

三、天线的性能指标移动通信基站天线的性能指标直接影响着通信系统的性能。

常见的天线性能指标包括：1. 增益：衡量天线的辐射效率，增益越高，传输距离越远。

2. 驻波比：衡量天线的匹配程度，驻波比越小，能量传输效率越高。

3. 方向性：衡量天线在不同方向上的辐射效果，方向性越强，信号传输精度越高。

4. 波瓣宽度：衡量天线在空间中的覆盖范围，波瓣宽度越大，覆盖范围越广。

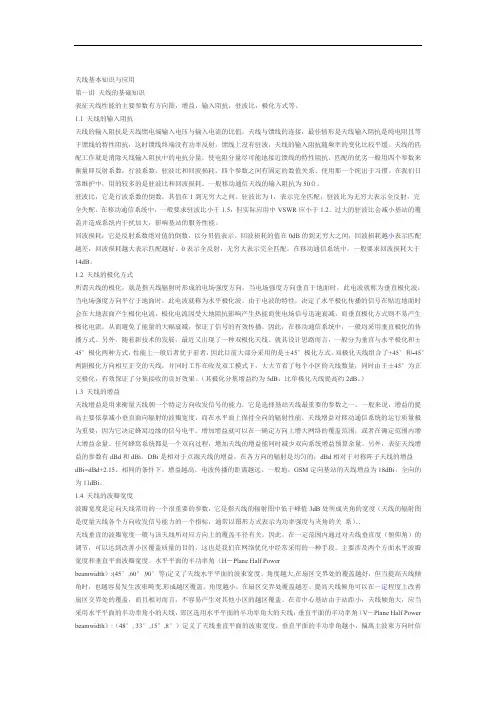

天线基本知识与应用第一讲天线的基础知识表征天线性能的主要参数有方向图，增益，输入阻抗，驻波比，极化方式等。

1.1 天线的输入阻抗天线的输入阻抗是天线馈电端输入电压与输入电流的比值。

天线与馈线的连接，最佳情形是天线输入阻抗是纯电阻且等于馈线的特性阻抗，这时馈线终端没有功率反射，馈线上没有驻波，天线的输入阻抗随频率的变化比较平缓。

天线的匹配工作就是消除天线输入阻抗中的电抗分量，使电阻分量尽可能地接近馈线的特性阻抗。

匹配的优劣一般用四个参数来衡量即反射系数，行波系数，驻波比和回波损耗，四个参数之间有固定的数值关系，使用那一个纯出于习惯。

在我们日常维护中，用的较多的是驻波比和回波损耗。

一般移动通信天线的输入阻抗为50Ω。

驻波比：它是行波系数的倒数，其值在1到无穷大之间。

驻波比为1，表示完全匹配；驻波比为无穷大表示全反射，完全失配。

在移动通信系统中，一般要求驻波比小于1.5，但实际应用中VSWR应小于1.2。

过大的驻波比会减小基站的覆盖并造成系统内干扰加大，影响基站的服务性能。

回波损耗：它是反射系数绝对值的倒数，以分贝值表示。

回波损耗的值在0dB的到无穷大之间，回波损耗越小表示匹配越差，回波损耗越大表示匹配越好。

0表示全反射，无穷大表示完全匹配。

在移动通信系统中，一般要求回波损耗大于14dB。

1.2 天线的极化方式所谓天线的极化，就是指天线辐射时形成的电场强度方向。

当电场强度方向垂直于地面时，此电波就称为垂直极化波；当电场强度方向平行于地面时，此电波就称为水平极化波。

由于电波的特性，决定了水平极化传播的信号在贴近地面时会在大地表面产生极化电流，极化电流因受大地阻抗影响产生热能而使电场信号迅速衰减，而垂直极化方式则不易产生极化电流，从而避免了能量的大幅衰减，保证了信号的有效传播。

因此，在移动通信系统中，一般均采用垂直极化的传播方式。

另外，随着新技术的发展，最近又出现了一种双极化天线。

就其设计思路而言，一般分为垂直与水平极化和±45°极化两种方式，性能上一般后者优于前者，因此目前大部分采用的是±45°极化方式。

移动通信基站天线基础知识移动通信基站天线基础知识移动通信基站天线是无线通信系统中的重要组成部分，其作用是将无线信号从基站传输到用户终端，或将用户终端发送的信号传输到基站。

在移动通信系统中，合理选择和配置天线，对于保证无线信号覆盖范围、提高通信质量和增强系统容量至关重要。

本文将介绍移动通信基站天线的基础知识。

1. 移动通信基站天线的分类移动通信基站天线根据其发射和接收的信号频段可分为以下几类：- 全向天线：全向天线也称为接收天线，用于接收用户终端发送的信号。

它能够从360度方向接收信号，常用于基站的覆盖区域边缘。

全向天线具有较大的接收范围，但其增益相对较低。

- 扇形天线：扇形天线是指发射或接收范围为扇形的天线，用于覆盖基站某一特定区域。

扇形天线可以通过调节天线的电子下倾角来控制其覆盖范围，从而提高通信质量和系统容量。

- 定向天线：定向天线也称为高增益天线，用于提供长距离的通信服务。

定向天线的发射和接收范围较为有限，主要用于连接不同基站或进行无线链路的覆盖。

定向天线具有较高的增益，可以提供更远的传输距离和更强的信号质量。

2. 移动通信基站天线的参数移动通信基站天线的性能与一些重要参数密切相关，包括：- 频率范围：天线的频率范围应与无线通信系统的工作频段相匹配，以确保信号的传输和接收。

- 增益：天线的增益是指其将无线信号从基站传输到用户终端的能力。

增益越高，信号传输的距离也就越远。

- 下倾角：天线的下倾角是指天线主轴与地平面的夹角。

通过调整下倾角，可以实现天线信号的覆盖范围控制。

- 方向性：天线的方向性表征了其在接收或发射信号时的范围。

全向天线具有较低的方向性，而定向天线具有较高的方向性。

- 驻波比：驻波比是指天线输入阻抗和传输线的阻抗之比。

驻波比越小，表示匹配度越好，系统效率越高。

3. 移动通信基站天线的安装和调整移动通信基站天线的安装和调整是保证系统正常运行的关键步骤。

以下是一些需要注意的要点：- 天线高度：基站天线的高度应根据实际情况选择，以保证信号的覆盖范围和传输距离。

移动通信基站天线基础知识目录1.简介1.1 移动通信基站天线的定义1.2 移动通信基站天线的分类1.3 移动通信基站天线的应用2.移动通信基站天线类型2.1 定向天线2.2 扇形天线2.3 环形天线2.4 通用天线2.5 室内天线2.6 室外天线3.移动通信基站天线结构3.1 天线辐射元件3.2 天线射频部分3.3 天线机械部分4.移动通信基站天线的性能指标 4.1 增益4.2 波束宽度4.3 驻波比4.4 前后比4.5 频率带宽4.6 天线效率4.7 电辐射中心5.移动通信基站天线的安装与调试 5.1 天线安装位置选择5.2 天线安装注意事项5.3 天线调试步骤6.移动通信基站天线的维护与保养 6.1 定期巡视6.2 清洁保养6.3 防雷防腐7.移动通信基站天线的常见问题及处理方法7.1 信号覆盖不到位7.2 杂散泄露问题7.3 天线照射安全问题7.4 天线故障排查附件：移动通信基站天线安装示意图法律名词及注释：1.移动通信基站：在移动通信网络中,用于无线通信的设备,包括天线、基站设备等。

2.天线辐射元件：组成天线辐射系统的基本单元,负责接收和发送无线信号。

3.增益：衡量天线辐射信号强度的指标,增益越高,辐射范围越大。

4.波束宽度：指天线在水平和垂直方向上的辐射范围。

5.驻波比：衡量天线匹配性能的指标,数值越小表示天线与传输线的匹配越好。

6.前后比：衡量天线辐射信号与背景噪声的关系,前后比越大,天线接收信号的性能越好。

7.电辐射中心：天线在空间中辐射信号的中心位置。

本文档涉及附件,详见附件部分。

本文所涉及的法律名词及注释供参考,具体解释请参考相关法律文件。

附件：移动通信基站天线安装示意图法律名词及注释：1.移动通信基站：在移动通信网络中,用于无线通信的设备,包括天线、基站设备等。

2.天线辐射元件：组成天线辐射系统的基本单元,负责接收和发送无线信号。

3.增益：衡量天线辐射信号强度的指标,增益越高,辐射范围越大。
