天线基础知识

物理天线知识点总结一、天线的分类天线可以根据它的结构、工作频率、工作方式等不同特征进行分类。

根据天线的结构，天线可以分为线性天线、面状天线、体状天线等。

根据天线的工作频率，天线可以分为超高频天线、甚高频天线、高频天线等。

根据天线的工作方式，天线可以分为接收天线、发射天线、双工天线等。

此外，根据天线的工作原理，天线还可以分为定向天线、全向天线等。

二、天线的工作原理天线是通过改变电流和电压的分布来产生电磁波。

当电流通过天线时，会在天线上产生一个电磁场。

这个电磁场会向周围空间辐射出去，形成电磁波。

同时，当有外界的电磁波作用在天线上时，天线也会感应出电流和电压。

这样，天线在电磁波的发射和接收中发挥作用。

三、天线的设计方法天线的设计是一个复杂的过程，需要考虑多种因素，包括天线的工作频率、方向性、增益、波束宽度、阻抗匹配等。

在天线的设计中，通常需要用到一些工具，如天线模拟软件、电磁场仿真软件等。

天线的设计方法包括复合结构天线的设计、微带天线的设计、阵列天线的设计等。

这些设计方法大大提高了天线的工作性能和可靠性。

四、天线的性能分析天线的性能分析是对天线的工作性能进行评估和优化的过程。

通过对天线的参数和特性进行测试和分析，可以了解天线的工作状况和性能指标，为天线的改进和优化提供依据。

常用的天线性能分析方法包括天线参数测量、天线阻抗匹配、波束宽度测量等。

五、天线的应用天线在无线通信、雷达、卫星通信、电视广播等领域中有着广泛的应用。

在无线通信系统中，天线是信息传输的关键设备，它的工作性能直接影响到通信系统的稳定性和可靠性。

在雷达系统中，天线是用来发射和接收雷达信号，它的性能直接影响到雷达的探测性能和分辨率。

在卫星通信系统中，天线是用来与卫星间进行通信，它的性能直接影响到卫星通信的质量和覆盖范围。

在电视广播系统中，天线是用来接收广播信号的，它的性能直接影响到电视节目的清晰度和稳定性。

总结：物理天线是无线通信和雷达系统中不可或缺的重要组成部分。

天线基础知识（RFID⼯程师必会）天线基础知识1 天线1.1 天线的作⽤与地位⽆线电发射机输出的射频信号功率，通过馈线（电缆）输送到天线，由天线以电磁波形式辐射出去。

电磁波到达接收地点后，由天线接下来（仅仅接收很⼩很⼩⼀部分功率），并通过馈线送到⽆线电接收机。

可见，天线是发射和接收电磁波的⼀个重要的⽆线电设备，没有天线也就没有⽆线电通信。

天线品种繁多，以供不同频率、不同⽤途、不同场合、不同要求等不同情况下使⽤。

对于众多品种的天线，进⾏适当的分类是必要的：按⽤途分类，可分为通信天线、电视天线、雷达天线等；按⼯作频段分类，可分为短波天线、超短波天线、微波天线等；按⽅向性分类，可分为全向天线、定向天线等；按外形分类，可分为线状天线、⾯状天线等；等等分类。

*电磁波的辐射导线上有交变电流流动时，就可以发⽣电磁波的辐射，辐射的能⼒与导线的长度和形状有关。

如图1.1 a 所⽰，若两导线的距离很近，电场被束缚在两导线之间，因⽽辐射很微弱；将两导线张开，如图1.1 b 所⽰，电场就散播在周围空间，因⽽辐射增强。

必须指出，当导线的长度L 远⼩于波长λ时，辐射很微弱；导线的长度L 增⼤到可与波长相⽐拟时，导线上的电流将⼤⼤增加，因⽽就能形成较强的辐射。

1.2 对称振⼦对称振⼦是⼀种经典的、迄今为⽌使⽤最⼴泛的天线，单个半波对称振⼦可简单地单独⽴地使⽤或⽤作为抛物⾯天线的馈源，也可采⽤多个半波对称振⼦组成天线阵。

两臂长度相等的振⼦叫做对称振⼦。

每臂长度为四分之⼀波长、全长为⼆分之⼀波长的振⼦，称半波对称振⼦, 见图1.2 a 。

另外，还有⼀种异型半波对称振⼦，可看成是将全波对称振⼦折合成⼀个窄长的矩形框，并把全波对称振⼦的两个端点相叠，这个窄长的矩形框称为折合振⼦，注意，折合振⼦的长度也是为⼆分之⼀波长，故称为半波折合振⼦, 见图1.2 b。

1.3 天线⽅向性的讨论1.3.1 天线⽅向性发射天线的基本功能之⼀是把从馈线取得的能量向周围空间辐射出去，基本功能之⼆是把⼤部分能量朝所需的⽅向辐射。

天线基本知识介绍天线是将电信号转换为电磁波并将其传输或接收的装置。

它是电磁学的一个分支，用于无线通信、电视和广播接收、雷达以及天体物理学研究等领域。

本文将对天线的基本知识进行介绍。

1.天线的作用和原理：天线的主要作用是将电信号转换为电磁波并将其辐射到空间中，或者将接收到的电磁波转换为电信号。

它的工作原理基于法拉第电磁感应定律和亥姆霍兹理论，即通过电流在导体中产生的磁场和由变化的磁场产生的感应电流来实现电磁波的辐射或接收。

2.天线的分类：天线可以根据其结构、工作频率、功率和应用等方面进行分类。

根据结构，天线可分为线性天线（如偶极子天线）、面型天线（如片极天线、光波导天线）和体型天线（如反射天线、波导天线）。

根据工作频率，天线可分为超高频、高频、甚高频、极高频和微波天线等。

根据功率，天线可分为小功率天线和大功率天线。

根据应用，天线还可细分为通信天线、雷达天线、电视天线、卫星天线和微波天线等。

3.天线参数：天线的性能取决于其设计参数。

常见的天线参数包括增益、方向性、波束宽度、驻波比、频率响应、极化方式和带宽等。

增益是天线辐射功率与等效输入功率之比，方向性衡量天线在一些方向上的辐射能力，波束宽度是主瓣的半功率宽度，驻波比是反射功率与输入功率之比，频率响应表示天线在不同频率下的性能表现，极化方式表示电磁波的电场分量与地面垂直或平行的相对方向，带宽表示天线能够工作的频率范围。

4.天线设计方法：天线的设计是一个综合考虑电磁学原理、工作频率和应用要求的过程。

常见的天线设计方法包括试验法、数值法和半经验法。

试验法通过制作实物天线并进行实际测量来调整参数和优化天线性能。

数值法使用计算机模拟和数值算法来预测和分析天线性能，例如有限元法、谱域法和时域法等。

半经验法结合实验和数值方法，通过经验公式和优化算法来设计天线。

5.天线应用：天线的应用非常广泛，涵盖了通信、广播、雷达、航天、医疗和科学研究等领域。

在通信领域，天线用于无线电通信、移动通信和卫星通信等。

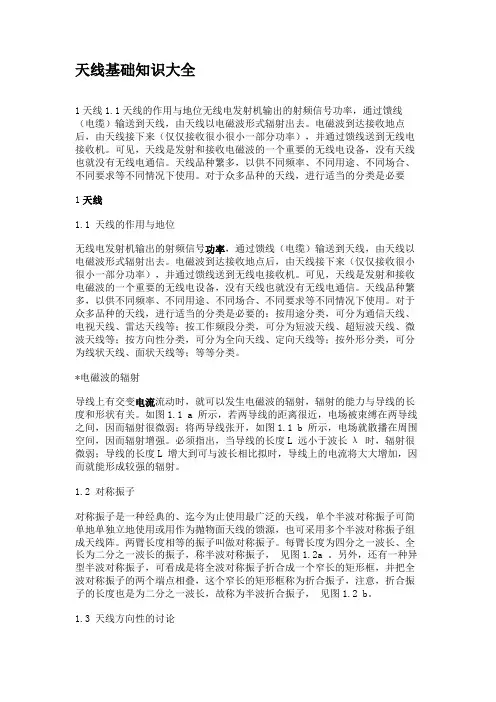

天线基础知识大全1天线1.1天线的作用与地位无线电发射机输出的射频信号功率，通过馈线（电缆）输送到天线，由天线以电磁波形式辐射出去。

电磁波到达接收地点后，由天线接下来（仅仅接收很小很小一部分功率），并通过馈线送到无线电接收机。

可见，天线是发射和接收电磁波的一个重要的无线电设备，没有天线也就没有无线电通信。

天线品种繁多，以供不同频率、不同用途、不同场合、不同要求等不同情况下使用。

对于众多品种的天线，进行适当的分类是必要1天线1.1 天线的作用与地位无线电发射机输出的射频信号功率，通过馈线（电缆）输送到天线，由天线以电磁波形式辐射出去。

电磁波到达接收地点后，由天线接下来（仅仅接收很小很小一部分功率），并通过馈线送到无线电接收机。

可见，天线是发射和接收电磁波的一个重要的无线电设备，没有天线也就没有无线电通信。

天线品种繁多，以供不同频率、不同用途、不同场合、不同要求等不同情况下使用。

对于众多品种的天线，进行适当的分类是必要的：按用途分类，可分为通信天线、电视天线、雷达天线等；按工作频段分类，可分为短波天线、超短波天线、微波天线等；按方向性分类，可分为全向天线、定向天线等；按外形分类，可分为线状天线、面状天线等；等等分类。

*电磁波的辐射导线上有交变电流流动时，就可以发生电磁波的辐射，辐射的能力与导线的长度和形状有关。

如图1.1 a 所示，若两导线的距离很近，电场被束缚在两导线之间，因而辐射很微弱；将两导线张开，如图1.1 b 所示，电场就散播在周围空间，因而辐射增强。

必须指出，当导线的长度L 远小于波长λ 时，辐射很微弱；导线的长度L 增大到可与波长相比拟时，导线上的电流将大大增加，因而就能形成较强的辐射。

1.2 对称振子对称振子是一种经典的、迄今为止使用最广泛的天线，单个半波对称振子可简单地单独立地使用或用作为抛物面天线的馈源，也可采用多个半波对称振子组成天线阵。

两臂长度相等的振子叫做对称振子。

每臂长度为四分之一波长、全长为二分之一波长的振子，称半波对称振子，见图1.2a 。

天线的基础知识(2009-05-17 22:14:38)1 天线工作原理及作用是什么？天线作为无线通信不可缺少的一部分，其基本功能是辐射和接收无线电波。

发射时，把高频电流转换为电磁波；接收时，把电滋波转换为高频电流。

2 天线有多少种类？天线品种繁多，主要有下列几种分类方式：按用途可分为基地台天线（base station antenna）和移动台天线（mobile portable antennas），还有就是手持对讲机用的天线（handhold transceiver antennas)。

基地电台俗称棒子天线；车载天线俗称苗子；手台天线由于绝大部分是橡胶外皮的因此俗称橡胶天线或橡胶棒儿。

按工作频段可划分为超长波、长波、中波、短波、超短波和微波。

按其方向可划分为全向和定向天线。

3 如何选择天线？天线作为通信系统的重要组成部分，其性能的好坏直接影响通信系统的指标，用户在选择天线时必须首先注重其性能。

具体说有两个方面，第一选择天线类型；第二选择天线的电气性能。

选择天线类型的意义是：所选天线的方向图是否符合系统设计中电波覆盖的要求；选择天线电气性能的要求是：选择天线的频率带宽、增益、额定功率等电气指标是否符合系统设计要求。

因此，用户在选择天线时最好向厂家联系咨询或在往上对比分析其技术指标。

4 什么是天线的增益？增益是天线的主要指标之一，它是方向系数与效率的乘积，是天线辐射或接收电波大小的表现。

增益大小的选择取决于系统设计对电波覆盖区域的要求，简单地说，在同等条件下，增益越高，电波传播的距离越远，一般基地台天线采用高增益天线，移动台天线采用低增益天线。

5 什么是电压驻波比？天线输入阻抗和馈线的特性阻抗不一致时，产生的反射波和入射波在馈线上叠加形成的磁波，其相邻电压的最大值和最小值之比是电压驻波比，它是检验馈线传输效率的依据，电压驻波比小于1.5，在工作频点的电压驻波比小于1.2，电压驻波比过大，将缩短通信距离，而且反射功率将返回发射机功放部分，容易烧坏功放管，影响通信系统正常工作。

天线基本知识汇总天线是无线通信系统的重要组成部分，它负责将电能转换为电磁波，将信号从传输介质（如空气）中发射出去或接收回来。

天线的性能直接影响着无线通信系统的质量和可靠性。

下面是关于天线基本知识的汇总。

1.天线的分类：根据应用领域和工作频率不同，天线可以分为不同的类型，如定向天线、全向天线、扇形天线、微带天线等。

2.天线的工作原理：天线的工作原理基于法拉第电磁感应定律，当电流通过天线时，它会产生一个电磁场，从而形成电磁波。

接收时，电磁波会被天线吸收，然后产生电流。

3.天线的参数：天线的主要参数包括频率范围、阻抗、增益、方向性、辐射效率等。

这些参数决定了天线的性能和适用场景。

4.天线的性能指标：-增益：天线将电能转换为电磁能的能力，通常以分贝（dB）为单位表示。

增益越高，天线的发射和接收距离越远。

-方向性：天线辐射或接收信号的特定方向能力。

定向天线具有较高的方向性，可以减少多径传播和干扰。

-阻抗：天线的输入或输出端口的电阻性质。

与发射端口匹配的阻抗可以最大程度地传递电能，减少反射损耗。

-波束宽度：天线主瓣的角度范围。

较窄的波束宽度意味着更好的方向性和更高的增益。

-辐射效率：天线将输入功率转换为有效辐射功率的能力。

辐射效率高的天线可以更好地实现远距离通信。

5.天线的结构和设计：天线的结构包含一个或多个导体元件，并且根据应用需求进行设计。

常见的天线设计包括垂直极化天线、水平极化天线、天线阵列、圆极化天线等。

6.天线的应用：天线在各种无线通信系统中广泛应用，包括移动通信、卫星通信、无线局域网、雷达、无线电广播等。

7.天线的安装和调整：为了确保天线的性能，需要正确地进行安装和调整。

安装位置和方向的选择对天线的性能和覆盖范围至关重要。

8.天线的特殊设计：根据应用需求，一些特殊设计的天线得到了广泛应用，如室内小型天线、宽带天线、增强型天线等。

9.天线的未来发展：随着无线通信技术的不断发展，天线也在不断创新和改进。

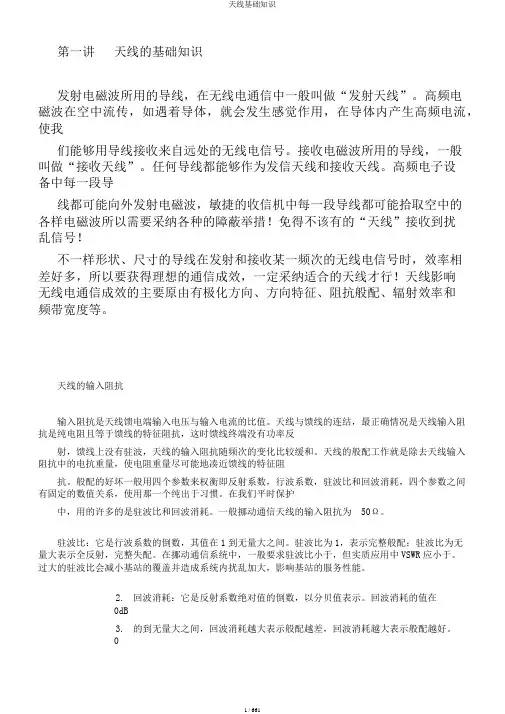

第一讲天线的基础知识发射电磁波所用的导线，在无线电通信中一般叫做“发射天线”。

高频电磁波在空中流传，如遇着导体，就会发生感觉作用，在导体内产生高频电流，使我们能够用导线接收来自远处的无线电信号。

接收电磁波所用的导线，一般叫做“接收天线”。

任何导线都能够作为发信天线和接收天线。

高频电子设备中每一段导线都可能向外发射电磁波，敏捷的收信机中每一段导线都可能拾取空中的各样电磁波所以需要采纳各种的障蔽举措！免得不该有的“天线”接收到扰乱信号！不一样形状、尺寸的导线在发射和接收某一频次的无线电信号时，效率相差好多，所以要获得理想的通信成效，一定采纳适合的天线才行！天线影响无线电通信成效的主要原由有极化方向、方向特征、阻抗般配、辐射效率和频带宽度等。

天线的输入阻抗输入阻抗是天线馈电端输入电压与输入电流的比值。

天线与馈线的连结，最正确情况是天线输入阻抗是纯电阻且等于馈线的特征阻抗，这时馈线终端没有功率反射，馈线上没有驻波，天线的输入阻抗随频次的变化比较缓和。

天线的般配工作就是除去天线输入阻抗中的电抗重量，使电阻重量尽可能地凑近馈线的特征阻抗。

般配的好坏一般用四个参数来权衡即反射系数，行波系数，驻波比和回波消耗，四个参数之间有固定的数值关系，使用那一个纯出于习惯。

在我们平时保护中，用的许多的是驻波比和回波消耗。

一般挪动通信天线的输入阻抗为50Ω。

驻波比：它是行波系数的倒数，其值在1到无量大之间。

驻波比为1，表示完整般配；驻波比为无量大表示全反射，完整失配。

在挪动通信系统中，一般要求驻波比小于，但实质应用中VSWR应小于。

过大的驻波比会减小基站的覆盖并造成系统内扰乱加大，影响基站的服务性能。

2.回波消耗：它是反射系数绝对值的倒数，以分贝值表示。

回波消耗的值在0dB3.的到无量大之间，回波消耗越大表示般配越差，回波消耗越大表示般配越好。

4.表示全反射，无量大表示完整般配。

在挪动通信系统中，一般要求回波消耗大于14dB。

天线知识点总结天线是电子设备中最基本的元件之一，它能够将电磁波转换为电信号或者将电信号转换为电磁波，是广泛应用在通讯、雷达、导航、电视等领域的不可或缺的元器件。

本文将简要介绍一些天线的相关知识点。

1. 天线的基础理论 - 反射、辐射以及电磁波的特性天线的工作原理基于电磁波的传播特性及其与天线之间的相互作用。

天线通过反射、辐射等方式将电磁波与电信号进行转换，因此温度、介质、空气湿度等环境因素都会对天线的性能产生影响。

2. 天线的类型 - 主动、被动及扫描式天线天线可以根据其在电路中的位置和作用方式分为主动和被动两种类型。

主动天线通常带有放大器来增加信号强度，而被动天线则不带放大器。

此外，扫描式天线可以通过旋转、摆动等方式改变辐射方向，以实现扫描覆盖目标区域的效果。

3. 天线的指标 - 增益、方向性、VSWR、带宽等天线的性能可由其各种指标来描述，其中增益、方向性、VSWR、带宽等是较为重要的指标。

增益是天线的辐射能力，方向性是天线辐射能力随方向变化的能力，VSWR是天线对来自外部信号反射时的反射率指标，带宽则是天线能够工作的频率范围。

4. 天线的尺寸 - λ/2、λ/4、全波长天线等天线的尺寸与工作频率密切相关，常见的天线长度有λ/2、λ/4、全波长天线等。

λ/2天线通常用于VHF和UHF频段，λ/4天线适用于较低频段，全波长天线则通常用于HF 等较低频段。

5. 天线的应用 - 通讯、雷达、导航、电视等天线在通讯、雷达、导航、电视等领域都有广泛的应用。

不同应用场景对天线的要求不同，例如通讯领域需要天线具有良好的增益和方向性，而雷达和导航领域则需要具有较高的扫描速度和快速响应能力。

6. 天线的制作和测试 - PCB天线、红外按摩仪等天线的制作和测试涉及到复杂的技术和设备，常用的制作方法包括PCB天线、红外按摩仪等。

测试方法则通常包括VSWR测试、增益测试、方向性测试等。

7. 天线的未来发展趋势 - 新材料、智能化、多功能化等随着技术的不断进步，未来天线的发展趋势将会趋向于新材料、智能化、多功能化等方向。

天线的基本知识天线是无线通信中的重要组成部分，其作用是将电信号转换为电磁波进行传输或接收。

天线是无线通信系统中的关键元件，其性能直接影响到通信质量和距离等因素。

下面将介绍天线的基本知识。

一、天线的定义和作用天线是一种用于发射或接收电磁波的装置。

在无线通信中，天线的作用是将电信号转换为电磁波发射出去，或者将接收到的电磁波转换为电信号进行处理。

天线在无线通信系统中起着桥梁的作用，连接着发射机和接收机之间的电信号与电磁波之间的转换。

二、天线的基本原理天线的工作原理是基于电磁学的知识。

当电流通过天线时，会在天线附近产生电磁场。

这个电磁场会随着电流的变化而产生变化，从而形成电磁波并辐射出去。

当接收到的电磁波通过天线时，会在天线上感应出电流，从而实现电磁波到电信号的转换。

三、天线的结构和类型天线的结构形式多种多样，常见的有单极天线、双极天线、方向天线、全向天线等。

单极天线是指由一个导体构成的天线，常见的有垂直天线和水平天线。

双极天线是由两个导体构成的天线，常见的有偶极子天线和环形天线。

方向天线是指天线辐射或接收信号的主要方向是有限的，适用于需要指向性传输的场景。

全向天线是指天线辐射或接收信号的主要方向是全方向的，适用于需要全向传输的场景。

四、天线的性能指标天线的性能指标主要包括增益、方向性、频率响应、波束宽度、驻波比等。

增益是指天线在某个方向上辐射或接收信号的能力，是衡量天线性能好坏的重要指标。

方向性是指天线在某个方向上辐射或接收信号的能力相对于其他方向的能力。

频率响应是指天线在不同频率上的辐射或接收信号的能力。

波束宽度是指天线主瓣辐射功率下降到峰值功率的一半所对应的角度范围。

驻波比是指天线输入端的驻波比，用来衡量天线和传输线之间的匹配程度。

五、天线的应用领域天线广泛应用于无线通信、卫星通信、雷达、无线电广播、电视、导航系统等领域。

在无线通信中，天线是移动通信、无线局域网等系统中的重要组成部分，直接影响通信质量和距离。

天线的基础知识及应用1、天线的简介天线是一种变换器，它把传输线上传播的导行波，变换成在无界媒介（通常是自由空间）中传播电磁波，一般天线都具有可逆性，即同一种天线既可用作来做发射天线，也可用来作为接收天线。

凡是利用电磁波来传递信息的，都依靠天线来进行工作。

众所周知，天线是无线通信、广播、导航、雷达、测控、微波遥感、天文和电子对抗等各种民用和军用无线电系统必不可少的设备之一。

随着信息时代的到来，我们几乎天天都看得见天线，也正在使用天线带来的各种无线信号，如电视塔上的电视发射天线、移动电话基站塔上的通信天线、无时不在的4G还有正在普及中的5G手机内置天线、大型卫星通信地面站天线、全球定位系统（北斗、GPS 等）接收天线、各种智能穿戴、IOT设备的内置天线等等---天线究竟是一根什么样的“线”，为什么会如此彻底地改变我们的生活？其实，天线之所以牛逼，就是因为电磁波牛逼。

2、天线的历史1987年德国青年学者海因里希·赫兹（Heinrich R. Hertz）的著名实验证实了电磁波的存在，他当时所用的电偶极子谐振器就是最早的发射天线，因此天线发明至今还只有130年左右的历史。

1888年，29岁的亚历山大·波波夫得知德国物理学家赫兹发现电磁波的消息后，这位曾经立志推广电灯的年轻科学家对朋友们说：“我用毕生的精力去安装电灯，对于广阔的俄罗斯来说，只不过照亮了很小的一角：假如我能指挥磁波，那就可以飞越整个世界！”于是，他埋头研究，1896年，终于在相距20m的建筑物之间传送了一份电报，电文就是Heinrich Hertz，无线电天线由此而问世。

无线电开创初期主要使用的是火花式发射机，工作频率主要集中在米波和微波频率。

当今，天线技术已具有成熟科学的许多特征，但它仍然是一个富有活力的技术领域。

主要发展方向是：多功能（一副天线代替多副天线）、智能化（提高信息处理能力）、小型化、集成化以及高性能化（宽频带、高增益、低交叉极化等）。

目录天线 (1)一、天线理论知识 (1)二、天线的选择原则 (18)三、常用天线的分类 (23)天线一、天线理论知识天线是将射频信号转化为无线信号的关键器件，其质量的优良和是否合理使用对无线通信工程的成败起到重要作用。

所以我们必须全面了解天线。

1、天线的方位图：天线辐射电磁波是有方向性的，它表示天线向一定方面辐射电磁波的能力。

反之，作为接收天线的方向性表示了它接收不同方向来的电磁波的能力。

天线方向图的定义：天线辐射的电磁场在一定距离上随空间角坐标分布的图形。

由于电磁场的矢量特征包含了幅度、相位、极化方向等信息，因此，对应有：幅度方向图、相位方向图。

而电磁场的幅度可用场强和功率密度表示，所以，幅度方向图又分为场强方向图和功率方向图。

除非特殊说明，在一般情况下，通常天线方向图指的是功率方向图，幅度以dB为单位。

根据定义，天线的方向图是三维立体图，但实际获得完整的三维方向图是非常困难的。

通常根据天线的结构特点，选择两个或多个特征面测得该平面内的二维方向图如：E面方向图：通过最大辐射方向并与电场矢量平行的平面；水平面方向图（Horizontal）：是指与地面平行的平面内的方向图；垂直面方向图（Vertical）：是指与地面垂直的平面内的方向图。

当天线为垂直极化时，H面近似为水平面，E面近似为垂直面，如果天线为水平极化则情况正好相反。

E面图和H面图只是描述了天线的功率密度的分布情况，但不能定量的反映天线的主要特征。

为了更好的描述天线的方向图，常使用半功率波束宽度、副瓣电平、前后比、第一上副瓣抑制、第一下零点填充等都是描述方向图特征的指标。

2、波瓣：零功率点波瓣宽度：主瓣最大值两边两个零辐射方向之间的夹角。

半功率点波瓣宽度：在E面或H面的等距线上，主瓣最大值两边场强等于最大场强的0.707倍（或一半功率密度）的两辐射方向之间的夹角。

副瓣电平：在E面或H面的等距线上，副瓣最大值与主瓣最大值之比，通常用dB表示。

天线基础知识⼀. ⽅向性系数：物理意义：⽅向图函数E(,)θφ或f (,)θφ表⽰了离辐射源相同距离上各点在各个⽅向上辐射场的相对⼤⼩，它不能明确表⽰天线辐射能量在某个特定⽅向上集中的程度，因⽽必须引进⽅向性系数这⼀指标参数。

⽅向性系数是⽤来表征天线辐射能量集中程度的⼀个参数。

定义1：在相同辐射功率r r P P =o 情况下，某天线在给定⽅向i i (,)θφ的辐射强度i i U(,)θφ与理想点源天线在同⼀⽅向的辐射强度U o 之⽐，即22204r r i i i i i P i i P i i U(,)f (,)D(,)U f (,)sin d d ππθφπθφθφθφθθφ==oo @定义2：在给定⽅向i i (,)θφ产⽣相同电场强度M E E =o 下，理想点源天线的辐射功率r P o与某天线辐射功率r P 之⽐。

即：22204M ri i i i ri i i E E P f (,)D(,)P f (,)sin d d πππθφθφθφθθφ==oo@图0：两种条件下的某天线⽅向图和理想点源⽅向图⼀般⽅向性系数我们都是指最⼤波束(,)θφo o 处的⽅向性系数（是否可以这么理解，⼯程上主要考虑最⼤波束⽅向上的能量集中的程度），则最⼤波束处的⽅向性系数可以表⽰为：200002204f (,)D(,)f (,)sin d d πππθφθφθφθθφ=⽅向性系数表⽰⽆量纲的量，⼯程上⼀般采⽤分贝表⽰：10dB D (,)lg D(,)θφθφ=o o o o⽅向性系数两种定义的物理解释：前⾯已经提到，天线的⽅向性系数是⽤来表征天线辐射能量集中程度的⼀个参数，对于最⼤辐射⽅向上的⽅向性系数D(,)θφo o 来说，其值愈⼤，天线的能量辐射就愈集中，定向性能就愈强。

下⾯针对⽅向性系数的两种定义⽅法⽤图解来说明。

图0所⽰为⽅向性系数的两种定义⽅法对应的两种条件下某天线和理想点源天线的⽅向图。
