移动通信基站天线基础知识移动通信基站天线基础知识1. 天线的作用天线是基站中的关键元件，它起到了接收和发送无线信号的作用。

天线将无线信号转化为电信号，并将电信号转发到通信系统的其他部分。

2. 天线类型根据不同的应用需求和技术标准，移动通信基站天线可分为几种不同的类型。

2.1 基站天线基站天线是用来收发无线电信号的设备。

它们安装在基站上方，并通过天线馈线与其他设备连接。

基站天线可以分为定向天线和非定向天线。

定向天线：定向天线主要用于指定方向上的通信，其发射和接收角度相对较窄。

这种类型的天线在无线通信覆盖面积较小的场景中应用较多。

非定向天线：非定向天线主要用于覆盖较大面积的通信。

它们具有较大的发射和接收角度。

2.2 室内天线室内天线主要用于室内无线覆盖。

与基站天线不同，室内天线更小、更灵活，并且安装在建筑物内部。

它们可以提供室内覆盖，从而增强无线信号的传输质量。

2.3 手持设备天线手持设备天线是安装在移动设备上的一种小型天线。

它们通常用于方式、平板电脑等移动设备中。

手持设备天线能够接收和发送信号，使移动设备能够进行无线通信。

3. 天线参数在选择和使用天线时，需要考虑一些重要的参数。

3.1 增益增益是衡量天线性能的一个重要指标。

增益越高，天线能够发送和接收的信号强度就越大。

3.2 方向图方向图显示了天线在不同方向上的辐射模式。

通过分析方向图，可以了解天线在不同方向上的信号强度和覆盖范围。

3.3 频率范围天线的频率范围是指天线能够支持的频率范围。

不同的通信系统工作在不同的频段，天线需要根据通信系统的频段选择。

3.4 驻波比驻波比是衡量天线匹配性能的指标。

较低的驻波比意味着天线能够更有效地将信号发送到传输线上。

4. 天线安装与调试天线的正确安装和调试对于保证通信系统的正常工作至关重要。

在安装和调试天线时，需要考虑以下几个方面：天线的安装高度和方向应该合适，以实现最佳的通信性能。

天线应与其他设备正确连接，并进行必要的线缆调试。

移动通信基站天线基础知识移动通信基站天线是移动通信系统中的重要组成部分，其作用是将电信号转化为电磁波，并进行无线传输。

本文将介绍移动通信基站天线的基础知识，包括天线的类型、工作原理、性能指标等内容。

一、天线的类型移动通信基站天线可以根据不同的分类方式进行分类。

根据天线的工作频段，可以分为以下几类：1. 宽频段天线：适用于多频段的通信系统，能够覆盖不同频段的通信需求。

2. 扇形覆盖天线：用于小区域通信，形状呈扇形，信号覆盖范围有限。

3. 定向天线：用于长距离通信，信号传输更远且更稳定，但只能在特定方向进行通信。

4. 等向天线：信号传输范围广且均匀，适用于城市通信等环境。

根据天线的形状和结构，还可以分为以下几类：1. 竖直天线：天线的辐射方向主要朝向地面，适用于城市通信等场景。

2. 水平天线：天线的辐射方向主要朝向水平方向，适用于山区等场景。

3. 室内天线：适用于室内信号覆盖，可提供稳定的室内信号传输环境。

4. 中心天线：用于高速列车、高速公路等移动环境下的通信需求。

二、天线的工作原理移动通信基站天线的工作原理是将电信号转化为电磁波，并进行无线传输。

具体工作原理如下：1. 输入信号处理：接收来自基站设备的电信号，并进行处理，使其符合天线的输入要求。

2. 电信号转换：将输入信号转换为高频电磁波，以便进行无线传输。

3. 辐射和传输：将转换后的电磁波通过天线辐射出去，在空间中传输到指定的接收器。

4. 接收器接收：接收器接收到天线辐射出的电磁波，并将其转换为电信号。

三、天线的性能指标移动通信基站天线的性能指标直接影响着通信系统的性能。

常见的天线性能指标包括：1. 增益：衡量天线的辐射效率，增益越高，传输距离越远。

2. 驻波比：衡量天线的匹配程度，驻波比越小，能量传输效率越高。

3. 方向性：衡量天线在不同方向上的辐射效果，方向性越强，信号传输精度越高。

4. 波瓣宽度：衡量天线在空间中的覆盖范围，波瓣宽度越大，覆盖范围越广。

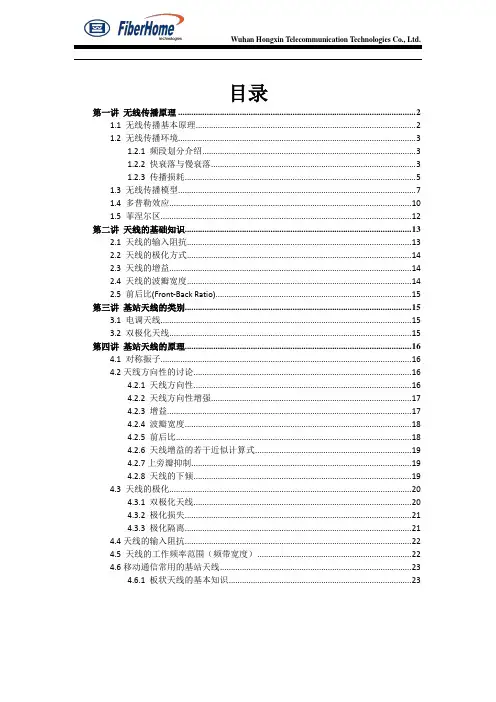

目录第一讲无线传播原理 (2)1.1 无线传播基本原理 (2)1.2 无线传播环境 (3)1.2.1 频段划分介绍 (3)1.2.2 快衰落与慢衰落 (3)1.2.3 传播损耗 (5)1.3 无线传播模型 (7)1.4 多普勒效应 (10)1.5 菲涅尔区 (12)第二讲天线的基础知识 (13)2.1 天线的输入阻抗 (13)2.2 天线的极化方式 (14)2.3 天线的增益 (14)2.4 天线的波瓣宽度 (14)2.5 前后比(Front-Back Ratio) (15)第三讲基站天线的类别 (15)3.1 电调天线 (15)3.2 双极化天线 (15)第四讲基站天线的原理 (16)4.1 对称振子 (16)4.2天线方向性的讨论 (16)4.2.1 天线方向性 (16)4.2.2 天线方向性增强 (17)4.2.3 增益 (17)4.2.4 波瓣宽度 (18)4.2.5 前后比 (18)4.2.6 天线增益的若干近似计算式 (19)4.2.7上旁瓣抑制 (19)4.2.8 天线的下倾 (19)4.3 天线的极化 (20)4.3.1 双极化天线 (20)4.3.2 极化损失 (21)4.3.3 极化隔离 (21)4.4天线的输入阻抗 (22)4.5 天线的工作频率范围（频带宽度） (22)4.6移动通信常用的基站天线 (23)4.6.1 板状天线的基本知识 (23)第一讲 无线传播原理1.1 无线传播基本原理在规划和建设一个移动通信网时，从频段的确定、频率分配、无线电波的覆盖范围、计算通信概率及系统间的电磁干扰，直到最终确定无线设备的参数，都必须依靠对电波传播特性的研究、了解和据此进行的场强预测。

它是进行系统工程设计与研究频谱有效利用、电磁兼容性等课题所必须了解和掌握的基本理论。

众所周知，无线电波可通过多种方式从发射天线传播到接收天线：直达波或自由空间波、地波或表面波、对流层反射波、电离层波。

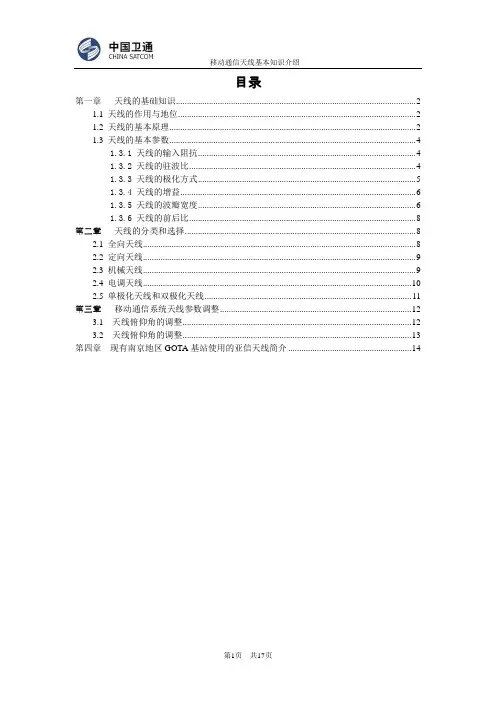

目录第一章天线的基础知识 (2)1.1 天线的作用与地位 (2)1.2 天线的基本原理 (2)1.3 天线的基本参数 (3)1.3.1 天线的输入阻抗 (3)1.3.2 天线的驻波比 (4)1.3.3 天线的极化方式 (4)1.3.4 天线的增益 (5)1.3.5 天线的波瓣宽度 (5)1.3.6 天线的前后比 (7)第二章天线的分类和选择 (7)2.1 全向天线 (7)2.2 定向天线 (7)2.3 机械天线 (8)2.4 电调天线 (8)2.5 单极化天线和双极化天线 (9)第三章移动通信系统天线参数调整 (10)3.1 天线俯仰角的调整 (10)3.2天线俯仰角的调整 (11)第四章现有南京地区GOTA基站使用的亚信天线简介 (12)第一章天线的基础知识1.1 天线的作用与地位在移动通信系统中，空间无线信号的发射和接收都是依靠移动天线来实现的。

因此，天线对于移动通信网络来说，有着举足轻重的作用。

如果天线的选择（类型、位臵）不好，或者天线的参数设臵不当，都会直接影响整个移动通信网络的运行质量。

尤其在基站数量多，站距小，载频数量多的高话务量地区，天线选择及参数设臵是否合适，对移动通信网络的干扰，覆盖率接通率及全网服务质量都有很大影响。

不同的地理环境，不同服务要求需要选用不同类型，不同规格的天线。

天线调整在移动通信网络优化工作中有很大的作用。

1.2天线的基本原理导线载有交变电流时，就可以形成电磁波的辐射，辐射的能力与导线的长短和形状有关。

如果两导线的距离很近，且两导线所产生的感应电动势几乎可以抵消，因而辐射很微弱。

如果将两导线张开，这时由于两导线的电流方向相同，并且两导线所产生的感应电动势方向相同，因而辐射较强。

当导线的长度L远小于波长时，导线的电流很小，辐射很微弱。

当导线的长度增大到可与波长相比拟时，导线上的电流就大大增加，因而就能形成较强的辐射。

通常将上述能产生显著辐射的直导线称为振子。

下图是导线的电流和电流产生电动势的方向图图1 导线的电流和电流产生电动势的方向图对称振子是一种经典的、迄今为止使用最广泛的天线，单个半波对称振子可简单地单独立地使用或用作为抛物面天线的馈源，也可采用多个半波对称振子组成天线阵。
