西南交大机械原理2006—2007学年试题(2)b

机械原理往年试题及答案一、选择题（每题2分，共20分）1. 机械效率是指（）。

A. 有用功与总功之比B. 有用功与额外功之比C. 总功与有用功之比D. 额外功与有用功之比答案：A2. 以下哪个选项不是机械的组成部分？（）A. 机架B. 连杆C. 齿轮D. 轴承答案：D3. 机械运动的基本原理是（）。

A. 能量守恒B. 动量守恒C. 力的合成D. 杠杆原理答案：A4. 以下哪种机构不是四杆机构？（）A. 双曲柄机构B. 双摇杆机构C. 曲柄摇杆机构D. 滑块机构答案：D5. 以下哪种传动方式不是齿轮传动？（）A. 直齿轮传动B. 斜齿轮传动C. 蜗轮蜗杆传动D. 链传动答案：D6. 以下哪种材料不是机械制造中常用的材料？（）A. 铸铁B. 钢C. 塑料D. 木材答案：C7. 以下哪种润滑方式不属于润滑剂润滑？（）A. 油润滑B. 脂润滑C. 固体润滑D. 干摩擦答案：D8. 以下哪种方法不是机械故障诊断的方法？（）A. 振动分析B. 声音分析C. 温度分析D. 视觉检查答案：D9. 以下哪种传动方式不是链传动？（）A. 滚子链传动B. 齿形链传动C. 皮带传动D. 板链传动答案：C10. 以下哪种机构不是平面机构？（）A. 平面四杆机构B. 平面五杆机构C. 空间四杆机构D. 平面六杆机构答案：C二、填空题（每题2分，共20分）1. 机械效率的计算公式为：__________。

答案：有用功/总功2. 机械运动的三要素包括：__________、__________和__________。

答案：速度、方向、加速度3. 机械设计中，__________是实现运动和力传递的关键部件。

答案：齿轮4. 机械制造中，__________是提高机械精度的重要手段。

答案：加工5. 机械故障诊断中，__________是检测机械振动状态的重要参数。

答案：频率6. 机械润滑中，__________是减少摩擦和磨损的有效方法。

西南交通大学2005－2006学年 第（二）学期《机械设计》期末考试试卷课程代码： 2030100 考试日期： 考试时间： 120分钟（请考生注意，直接在每道题后作答，本试卷共 页）阅卷教师签字：一、单项选择题：(请将答案填入答卷纸对应的填写表中。

)(每小题1分，共15分)1. 机械零件中应用最广泛的材料，下列中___________为优质碳素钢。

A.45B.ZG45C.40CrD.ZCuSn10P1E.Q2352. 计算紧螺栓联接的拉伸强度时，考虑到拉伸与扭转的复合作用，应将拉伸载荷增加到原来的________倍。

A.l.lB.l.3C.1.25D.0.3 3. 一般工作条件下，普通平键联接强度校核的内容主要是_________。

A.校核键侧面的挤压强度 B.校核键的剪切强度 C.A 、B 二者均需校核 D.校核磨损 4. 带张紧的目的是_______。

A.减轻带的弹性滑动B.提高带的寿命C.改变带的运动方向D.使带具有一定的初拉力 5. 对于开式齿轮传动，在工程设计中，一般_________。

A.只需按接触强度设计级 学 号 姓 名密封装订线 密封装订线 密封装订线B.只需按弯曲强度设计C.按接触强度设计齿轮尺寸，再校核弯曲强度D.按弯曲强度设计齿轮尺寸，再校核接触强度6.蜗杆传动中较为理想的材料组合是。

A.钢和铸铁B.钢和钢C.铜和铝合金D.钢和青铜7.在各种基本类型的向心滚动轴承中___________不能承受轴向载荷。

A.圆柱滚子轴承B.调心球轴承C.调心滚子轴承D.深沟球轴承8.轴环的用途是。

A.作为轴加工时的定位面B.提高轴的强度C.提高轴的刚度D.使轴上零件获得轴向定位9.在一般机械中滑动轴承的宽径比B/d 常用范围是________。

A.0.1∽0.5B.0.5∽1.5C.1∽2.5D.2∽3.510.当滚动轴承的疲劳寿命可靠度提高时,其基本额定动载荷_________。

A. 增大B.不变C.减小D.不一定11.若不改变轴的结构和尺寸，仅将轴的材料由碳素钢改为合金钢，轴的刚度。

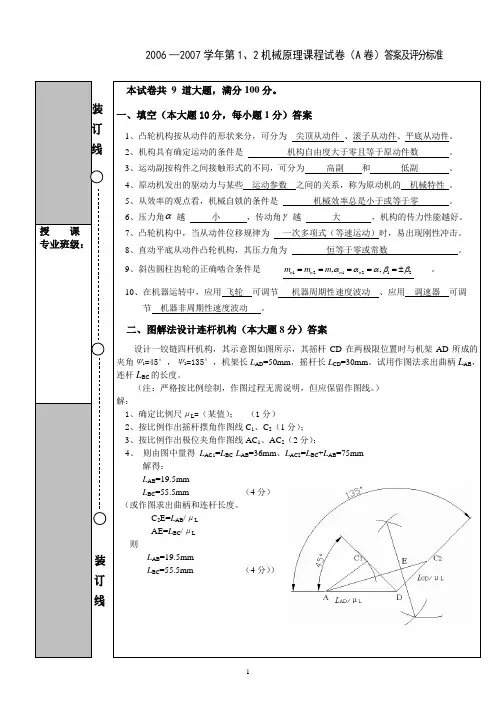

2006 —2007 学年第 1、2 机械原理课程试卷（A 卷）答案及评分标准
授课 专业班级：
本试卷共 9 道大题，满分 100 分。
一、填空（本大题 10 分，每小题 1 分）答案
1、凸轮机构按从动件的形状来分，可分为 尖顶从动件 、滚子从动件、平底从动件。
2、机构具有确定运动的条件是
机构自由度大于零且等于原动件数
8、直动平底从动件凸轮机构，其压力角为
恒等于零或常数
。
9、斜齿圆柱齿轮的正确啮合条件是
mn1 mn2 m,n1 源自2 , 1 2。10、在机器运转中，应用 飞轮 可调节 机器周期性速度波动 、应用 调速器 可调 节 机器非周期性速度波动 。
二、图解法设计连杆机构（本大题 8 分）答案
。
3、运动副按构件之间接触形式的不同，可分为 高副 和
低副
。
4、原动机发出的驱动力与某些 运动参数 之间的关系，称为原动机的 机械特性 。
5、从效率的观点看，机械自锁的条件是
机械效率总是小于或等于零
。
6、压力角 越
小
，传动角 越
大
，机构的传力性能越好。
7、凸轮机构中，当从动件位移规律为 一次多项式（等速运动）时，易出现刚性冲击。
解题要点：区分基本轮系，由齿轮 1、2-2’、3 及系杆 4 组成差动轮系；由齿轮 1、2、5 及系杆 4 组成差动轮 系；齿轮 5、2-2’、3 及系杆 4 组成差动轮系；由齿轮 1’、6、3 组成定轴轮系。其中三个周转轮系并不是独立的， 任取两个周转轮系求解，结果是一样的。
1、确定齿轮 1、3 的齿数 （2 分）
3
八、等效动力学计算（本大题 16 分）答案
图示为齿轮—凸轮机构，已知齿轮 l、2 的齿数 Z1、Z2 和它们对其转轴 O1、O2 的转动惯量分别为 Jl、J2，凸轮 是一偏心矩为 e 的圆盘，与齿轮 2 相固连，凸轮对其质心 S 的转动惯量是 J3，其质量为 M 3，从动杆 4 的质量为 M 4，作用在齿轮 1 上的驱动力矩 M1＝M（ω 1），作用在从动件上的压力为 Q。若以轴 O2 上的构件（即齿轮 2 和凸轮） 为等效构件，试求在此位置时：

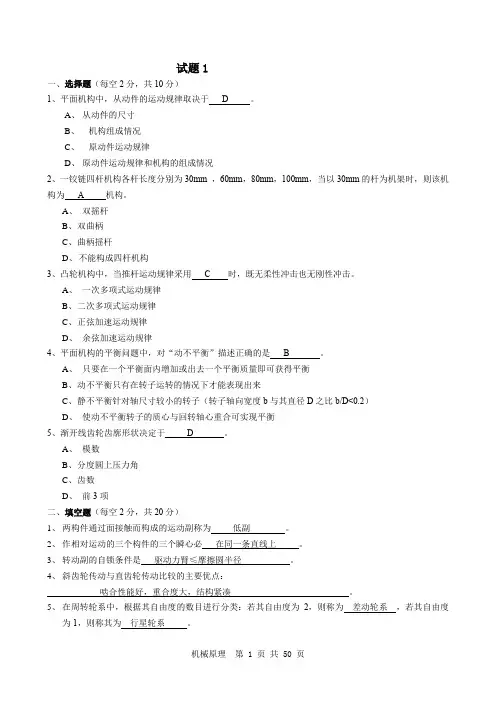

试题1一、选择题（每空2分，共10分）1、平面机构中，从动件的运动规律取决于 D 。

A、从动件的尺寸B、机构组成情况C、原动件运动规律D、原动件运动规律和机构的组成情况2、一铰链四杆机构各杆长度分别为30mm ，60mm，80mm，100mm，当以30mm的杆为机架时，则该机构为 A 机构。

A、双摇杆B、双曲柄C、曲柄摇杆D、不能构成四杆机构3、凸轮机构中，当推杆运动规律采用 C 时，既无柔性冲击也无刚性冲击。

A、一次多项式运动规律B、二次多项式运动规律C、正弦加速运动规律D、余弦加速运动规律4、平面机构的平衡问题中，对“动不平衡”描述正确的是 B 。

A、只要在一个平衡面内增加或出去一个平衡质量即可获得平衡B、动不平衡只有在转子运转的情况下才能表现出来C、静不平衡针对轴尺寸较小的转子（转子轴向宽度b与其直径D之比b/D<0.2）D、使动不平衡转子的质心与回转轴心重合可实现平衡5、渐开线齿轮齿廓形状决定于 D 。

A、模数B、分度圆上压力角C、齿数D、前3项二、填空题（每空2分，共20分）1、两构件通过面接触而构成的运动副称为低副。

2、作相对运动的三个构件的三个瞬心必在同一条直线上。

3、转动副的自锁条件是驱动力臂≤摩擦圆半径。

4、斜齿轮传动与直齿轮传动比较的主要优点：啮合性能好，重合度大，结构紧凑。

5、在周转轮系中，根据其自由度的数目进行分类：若其自由度为2，则称为差动轮系，若其自由度为1，则称其为行星轮系。

6、 装有行星轮的构件称为 行星架（转臂或系杆） 。

7、 棘轮机构的典型结构中的组成有： 摇杆 、 棘爪 、 棘轮 等。

三、简答题（15分） 1、 什么是构件？ 答：构件：机器中每一个独立的运动单元体称为一个构件；从运动角度讲是不可再分的单位体。

2、 何谓四杆机构的“死点”？ 答：当机构运转时，若出现连杆与从动件共线时，此时γ=0，主动件通过连杆作用于从动件上的力将通过其回转中心，从而使驱动从动件的有效分力为零，从动件就不能运动，机构的这种传动角为零的位置称为死点。
