西南交大《机械原理》习题解

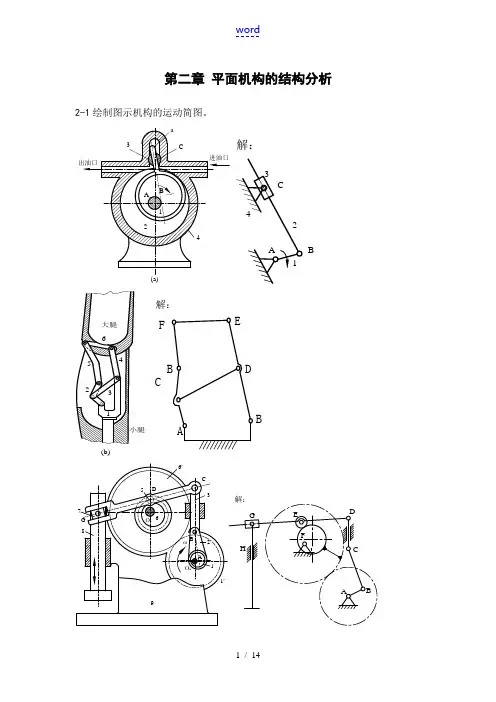

第二章 平面机构的结构分析2-1绘制图示机构的运动简图。

B解：大腿 小腿213456(b)ACB FEDB解：2-3计算图示机构的自由度，并指出复合铰链、局部自由度和虚约束。

ABCDE(a)ABDCE(b)ABCDE(c)(e)(f)H(g)解：(a) C 处为复合铰链。

7,n =p h =0，p l =10。

自由度323721001W l h F n p p =--=⨯-⨯-=。

(b) B 处为局部自由度，应消除。

3n =，p h =2，p l =2自由度323323121W l h F n p p =--=⨯-⨯-⨯=。

(c) B 、D 处为局部自由度，应消除。

3n =，p h =2，p l =2。

自由度323323121W l h F n p p =--=⨯-⨯-⨯=。

(d) CH 或DG 、J 处为虚约束，B 处为局部自由度，应消除。

6n =，p h =1，p l =8。

自由度32362811W l h F n p p =--=⨯-⨯-=。

(e) 由于采用对称结构，其中一边的双联齿轮构成虚约束，在连接的轴颈处，外壳与支架处的连接构成一个虚约束转动副,双联齿轮与外壳一边构成虚约束。

其中的一边为复合铰链。

其中4n =，p h =2，p l =4。

自由度32342422W l h F n p p =--=⨯-⨯-=。

(f) 其中，8n =，p h =0，p l =11。

自由度323821102W l h F n p p =--=⨯-⨯-=。

(g) ①当未刹车时，6n =，p h =0，p l =8，刹车机构自由度为32362802W l h F n p p =--=⨯-⨯-=②当闸瓦之一刹紧车轮时，5n =，p h =0，p l =7，刹车机构自由度为32352701W l h F n p p =--=⨯-⨯-=③当两个闸瓦同时刹紧车轮时，4n =，p h =0，p l =6，刹车机构自由度为32342602W l h F n p p =--=⨯-⨯-=2-3 判断图示机构是否有确定的运动，假如否，提出修改方案。

机械原理B线下作业第一次作业一、判断题(判断正误，共2道小题)1. 机构是具有确定运动的运动链正确答案：说法正确2. 平面四杆机构的曲柄存在条件为最长杆与最短杆的杆长之和不大于其余两杆长之和正确答案：说法错误二、主观题(共7道小题)3. 齿轮的定传动比传动条件是什么？答：不论两齿廓在何位置接触，过接触点所作的齿廓公法线必须与两齿轮的连心线相交于一固定点。

4. 计算图7－2所示大减速比减速器的传动比。

答：将轮系分为两个周转轮系①齿轮A、B、E和系杆C组成的行星轮系；②齿轮A、E、F、G和系杆C组成的差动轮系。

因为，所以将代入上式，最后得5. 图7－4中，，为轮系的输入运动，C为轮系的运动输出构件。

已知确定转速的大小和转向。

答：该轮系是由定轴轮系（１-２）和周转轮系（2-3-4-4’-5）组成的混合轮系。

对定轴轮系（１-２），有即对周转轮系（2-3-4-4’-5），有将，，代入上式，最后得，其中“-”表示齿轮5的转向与相同，方向“↓”，如下图所示。

6. 在图8－3中凸轮为半径为R的圆盘，凸轮为主动件。

（1）写出机构的压力角α与凸轮从图示位置转过的角度δ之间的关系；（2）讨论如果a ≥[a]，应采用什么改进设计的措施？答：当凸轮转动任意角时，其压力角a如下图所示。

由图中几何关系有所以机构的压力角 a与凸轮转角之间的关系为（1）如果，则应减小偏距e，增大圆盘半径R和滚子半径r r。

（2）7. 机械系统的等效驱动力矩和等效阻力矩的变化如图9-2所示。

等效构件的平均角速度为。

求该系统的最大盈亏功。

答：由下图中的几何关系可以求出各个盈、亏功的值如下其中“+”表示盈功，“—”表示亏功。

画出示功图，如下图(b)，先画出一条水平线，从点a开始，盈功向上画,亏功向下画。

示功图中的最低点对应，最高点对应。

图 (b)可以看出，点b最高，则在该点系统的角速度最大；点c最低，系统的角速度最小。

则的积分下限和上限应为下图(a)中的点b和点c。

《机械原理》课后习题答案第2章（P27）2-2 计算下列机构的自由度，如遇有复合铰链、局部自由度、虚约束等加以说明。

（a）n=3，p l=3 F=3*3-2*3=3（b）n=3，p l=3，p h=2 F=3*3-2*3-2=1 （B处有局部自由度）（c）n=7，p l=10 F=3*7-2*10=1（d）n=4，p l=4，p h=2 F=3*4-2*4-2=2 （A处有复合铰链）（e）n=3，p l=4 F=3*3-2*4=1 （A或D处有虚约束）（f）n=3，p l=4 F=3*3-2*4=1 （构件4和转动副E、F引入虚约束）（g）n=3，p l=5 F=(3-1)*3-(2-1)*5=1 （有公共约束）（h）n=9，p l=12，p h=2 F=3*9-2*12-2=1 （M处有复合铰链，C处有局部自由度）2-3 计算下列机构的自由度，拆杆组并确定机构的级别。

（a）n=5，p l=7 F=3*5-2*7=1由于组成该机构的基本杆组的最高级别为Ⅱ级杆组，故此机构为Ⅱ级机构。

（b）n=5，p l=7 F=3*5-2*7=1此机构为Ⅱ级机构。

（c）n=5，p l=7 F=3*5-2*7=1拆分时只须将主动件拆下，其它构件组成一个Ⅲ级杆组，故此机构为Ⅲ级机构。

2-4 验算下列运动链的运动是否确定，并提出具有确定运动的修改方案。

（a）n=3，p l=4，p h=1 F=3*3-2*4-1=0 该运动链不能运动。

修改方案如下图所示：（b）n=4，p l=6 F=3*4-2*6=0 该运动链不能运动。

修改方案如下图所示：或第3章（P42）3-2 下列机构中，已知机构尺寸，求在图示位置时的所有瞬心。

（a）（b）（c）(a) v3=v P13=ω1P14P13μl3-6 在图示齿轮连杆机构中，三个圆互作纯滚，试利用相对瞬心P13来讨论轮1与轮3的传动比i13。

第5章（P80）5-2 一铰接四杆机构（2）机构的两极限位置如下图：（3）传动角最大和最小位置如下图：5-3题略解：若使其成为曲柄摇杆机构，则最短杆必为连架杆，即a 为最短杆。

机械原理课后全部习题解答文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]《机械原理》习题解答机械工程学院目录第1章绪论 (1)第2章平面机构的结构分析 (3)第3章平面连杆机构 (8)第4章凸轮机构及其设计 (15)第5章齿轮机构 (19)第6章轮系及其设计 (26)第8章机械运动力学方程 (32)第9章平面机构的平衡 (39)第一章绪论一、补充题1、复习思考题1)、机器应具有什么特征机器通常由哪三部分组成各部分的功能是什么2）、机器与机构有什么异同点3）、什么叫构件什么叫零件什么叫通用零件和专用零件试各举二个实例。

4）、设计机器时应满足哪些基本要求试选取一台机器，分析设计时应满足的基本要求。

2、填空题1)、机器或机构，都是由组合而成的。

2）、机器或机构的之间，具有确定的相对运动。

3）、机器可以用来人的劳动，完成有用的。

4）、组成机构、并且相互间能作的物体，叫做构件。

5）、从运动的角度看，机构的主要功用在于运动或运动的形式。

6）、构件是机器的单元。

零件是机器的单元。

7）、机器的工作部分须完成机器的动作，且处于整个传动的。

8）、机器的传动部分是把原动部分的运动和功率传递给工作部分的。

9）、构件之间具有的相对运动，并能完成的机械功或实现能量转换的的组合，叫机器。

3、判断题1)、构件都是可动的。

（）2）、机器的传动部分都是机构。

（）3）、互相之间能作相对运动的物件是构件。

（）4）、只从运动方面讲，机构是具有确定相对运动构件的组合。

（）5）、机构的作用，只是传递或转换运动的形式。

（）6）、机器是构件之间具有确定的相对运动，并能完成有用的机械功或实现能量转换的构件的组合。

（）7）、机构中的主动件和被动件，都是构件。

（）2 填空题答案1）、构件 2）、构件 3）、代替机械功 4）、相对运动 5）、传递转换6）、运动制造 7）、预定终端 8）、中间环节 9）、确定有用构件3判断题答案1）、√ 2）、√ 3）、√ 4）、√ 5）、× 6）、√ 7）、√第二章 机构的结构分析2-7 是试指出图2-26中直接接触的构件所构成的运动副的名称。

机械原理习题解答例4-1 绘制图4-2所示液压泵机构的机构运动简图。

解：该机构由机架1、原动件2和从动件3、4组成，共4个构件，属于平面四杆机构。

机构中构件1、2，构件2、3，构件4、1之间的相对运动为转动，即两构件间形成转动副，转动副中心分别位于A 、B 、C 点处；构件3、4之间的相对运动为移动，即两构件间形成移动副，移动副导路方向与构件3的中心线平行。

构件1的运动尺寸为A 、C 两点间距离，构件2的运动尺寸为A 、B 两点之间的距离，构件3从B 点出发，沿移动副导路方向与构件4在C 点形成移动副，构件4同时又在C 点与构件1形成转动副。

选择与各构件运动平面平行的平面作为绘制机构运动简图的视图平面。

选择比例尺l μ=0.001m/mm ，分别量出各构件的运动尺寸，绘出机构运动简图，并标明原动件及其转动方向，如图4-2所示。

例4-2 绘制图4-3所示简易冲床的机构运动简图。

解：图示机构中已标明原动件，构件6为机架，其余构件为从动件。

需要注意的是，在区分构件时应正确判断图中各构件都包括哪些部分，例如：构件3就包括两部分，如图所示。

该机构中构件1与机架以转动副连接，转动副中心位于固定轴的几何中心A 点处；构件2除与构件1形成回转中心位于C 点的转动副外，又与构件3形成移动副，移动副导路沿BC 方向；构件3也绕固定轴上一点B 转动，即构件3与机架形成的转动副位于B 点，同时图4-3 简易冲床机构l μ=0.001m/mm构件3与构件2形成移动副，又与构件4形成中心位于D 点的转动副；构件4与构件5形成中心位于E 点的转动副；构件5与机架6形成沿垂直方向的移动副。

该机构属于平面机构，因此选择与各构件运动平面平行的平面作为绘制机构运动简图的视图平面。

选择比例尺l μ=0.001m/mm ，量出各构件的运动尺寸，绘出机构运动简图，并标明原动件及其转动方向，如图4-3所示。

4-3 题4-３图为外科手术用剪刀。

第1章平面机构的结构分析1.1解释下列概念1.运动副；2.机构自由度；3.机构运动简图；4.机构结构分析；5.高副低代。

1.2验算下列机构能否运动，如果能运动，看运动是否具有确定性，并给出具有确定运动的修改办法。

题1.2图题1.3图1.3 绘出下列机构的运动简图，并计算其自由度(其中构件9为机架)。

1.4 计算下列机构自由度，并说明注意事项。

1.5计算下列机构的自由度，并确定杆组及机构的级别(图a所示机构分别以构件2、4、8为原动件)。

题1.4图题1.5图第2章平面机构的运动分析2.1试求图示各机构在图示位置时全部瞬心。

题2.1图2.2在图示机构中，已知各构件尺寸为l AB=180mm , l BC=280mm , l BD=450mm ,l CD=250mm ,l AE =120mm ,φ=30º, 构件AB上点E的速度为v E=150 mm /s ,试求该位置时C、D两点的速度及连杆2的角速度ω2。

2.3 在图示的摆动导杆机构中，已知l AB=30mm , l AC=100mm , l BD=50mm ,l DE=40mm ,φ1=45º,曲柄1以等角速度ω1=10 rad/s沿逆时针方向回转。

求D点和E点的速度和加速度及构件3的角速度和角加速度（用相对运动图解法）。

题2.2图题2.3图2.4 在图示机构中，已知l AB=50mm , l BC=200mm , x D=120mm , 原动件的位置φ1=30º, 角速度ω1=10 rad/s，角加速度α1=0，试求机构在该位置时构件5的速度和加速度，以及构件2的角速度和角加速度。

题2.4图2.5 图示为机构的运动简图及相应的速度图和加速度图。

（1）在图示的速度、加速度多边形中注明各矢量所表示的相应的速度、加速度矢量。

（2）以给出的速度和加速度矢量为已知条件，用相对运动矢量法写出求构件上D 点的速度和加速度矢量方程。

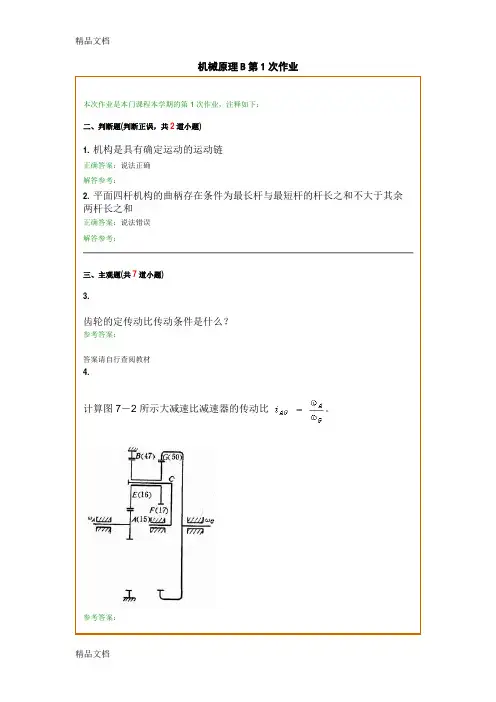

机械原理B第1次作业本次作业是本门课程本学期的第1次作业，注释如下：二、判断题(判断正误，共2道小题)1.机构是具有确定运动的运动链正确答案：说法正确解答参考：2.平面四杆机构的曲柄存在条件为最长杆与最短杆的杆长之和不大于其余两杆长之和正确答案：说法错误解答参考：三、主观题(共7道小题)3.齿轮的定传动比传动条件是什么？参考答案：答案请自行查阅教材4.计算图7－2所示大减速比减速器的传动比。

参考答案：[参考答案]将轮系分为两个周转轮系①齿轮A、B、E和系杆C组成的行星轮系；②齿轮A、E、F、G和系杆C组成的差动轮系。

因为，所以将代入上式，最后得5.图7－4中，，为轮系的输入运动，C为轮系的运动输出构件。

已知确定转速的大小和转向。

参考答案：[参考答案]该轮系是由定轴轮系（１-２）和周转轮系（2-3-4-4’-5）组成的混合轮系。

对定轴轮系（１-２），有即对周转轮系（2-3-4-4’-5），有将，，代入上式，最后得，其中“-”表示齿轮5的转向与相同，方向“↓”，如下图所示。

6.在图8－3中凸轮为半径为R的圆盘，凸轮为主动件。

（1）写出机构的压力角α与凸轮从图示位置转过的角度δ之间的关系；（2）讨论如果α≥[α]，应采用什么改进设计的措施？参考答案：[参考答案]（1）当凸轮转动任意角时，其压力角如下图所示。

由图中几何关系有所以机构的压力角与凸轮转角之间的关系为（2）如果，则应减小偏距e，增大圆盘半径R和滚子半径r r。

7.机械系统的等效驱动力矩和等效阻力矩的变化如图9-2所示。

等效构件的平均角速度为。

求该系统的最大盈亏功。

参考答案：[参考答案]由下图中的几何关系可以求出各个盈、亏功的值如下其中“+”表示盈功，“—”表示亏功。

画出示功图，如下图(b)，先画出一条水平线，从点a开始，盈功向上画,亏功向下画。

示功图中的最低点对应，最高点对应。

图 (b)可以看出，点b最高，则在该点系统的角速度最大；点c最低，系统的角速度最小。

第二章习题及解答2-1 如题图2-1所示为一小型冲床，试绘制其机构运动简图，并计算机构自由度。

（a）（b）题图2-1解：1)分析该小型冲床由菱形构件1、滑块2、拨叉3和圆盘4、连杆5、冲头6等构件组成，其中菱形构件1为原动件，绕固定点A作定轴转动，通过铰链B与滑块2联接，滑块2与拨叉3构成移动副，拨叉3与圆盘4固定在一起为同一个构件且绕C轴转动，圆盘通过铰链与连杆5联接，连杆带动冲头6做往复运动实现冲裁运动。

2)绘制机构运动简图选定比例尺后绘制机构运动简图如图（b）所示。

3)自由度计算其中n=5，P L=7, P H=0,F=3n-2P L-P H=3×5-2×7=1故该机构具有确定的运动。

2-2 如题图2-2所示为一齿轮齿条式活塞泵，试绘制其机构运动简图，并计算机构自由度。

（a）（b）题图2-2解：1)分析该活塞泵由飞轮曲柄1、连杆2、扇形齿轮3、齿条活塞4等构件组成，其中飞轮曲柄1为原动件，绕固定点A作定轴转动，通过铰链B与连杆2联接，连杆2通过铰链与扇形齿轮3联接，扇形齿轮3通过高副接触驱动齿条活塞4作往复运动，活塞与机架之间构成移动副。

2) 绘制机构运动简图选定比例尺后绘制机构运动简图如图（b）所示。

3)自由度计算其中n=4，P L=5, P H=1F=3n-2P L-P H=3×4-2×5-1=1故该机构具有确定的运动。

2-3 如图2-3所示为一简易冲床的初步设计方案，设计者的意图是电动机通过一级齿轮1和2减速后带动凸轮3旋转，然后通过摆杆4带动冲头实现上下往复冲压运动。

试根据机构自由度分析该方案的合理性，并提出修改后的新方案。

题图2-3解：1)分析2)绘制其机构运动简图(图2-3 b)选定比例尺后绘制机构运动简图如图（b ）所示。

3)计算机构自由度并分析其是否能实现设计意图由图b 可知，45200l h n p p p F ''===== 故3(2)34(2520)00l h F n p p p F ''=-+--=⨯-⨯+--=因此，此简易冲床根本不能运动，需增加机构的自由度。

机械原理习题答案机械原理习题答案机械原理是工程学中的重要基础课程，它研究物体在外力作用下的运动和力学性质。

通过学习机械原理，我们可以了解力的作用规律、运动的原理以及机械结构的设计等方面的知识。

为了帮助大家更好地掌握机械原理的相关知识，下面将给出一些典型习题的答案，希望对大家的学习有所帮助。

1. 一个物体以匀速运动通过一个水平圆弧形的轨道，求物体所受的合外力。

答：由于物体以匀速运动通过轨道，所以物体受到的合外力为零。

根据牛顿第一定律，物体在不受合外力作用时，将保持匀速直线运动或静止状态。

2. 一个质量为2kg的物体在水平面上受到一个5N的水平拉力，求物体的加速度。

答：根据牛顿第二定律F=ma，其中F为物体所受合外力，m为物体的质量，a 为物体的加速度。

将已知数据代入公式中，可得5N=2kg*a，解得a=2.5m/s²。

所以物体的加速度为2.5m/s²。

3. 一个质量为10kg的物体静止在斜面上，斜面的倾角为30°，求物体所受的重力分解到斜面上的分力大小。

答：将物体的重力分解为垂直于斜面的分力和平行于斜面的分力。

根据三角函数的定义，可知物体所受的重力分解到斜面上的分力大小为10kg * 9.8m/s² * sin30° ≈ 49N。

4. 一个质量为5kg的物体通过一个光滑的斜面下滑，斜面的倾角为45°，求物体下滑的加速度。

答：物体下滑的加速度等于斜面的倾角的正弦值乘以重力加速度。

根据已知数据，可得物体下滑的加速度为5kg * 9.8m/s² * sin45° ≈ 34.6m/s²。

5. 一个质量为3kg的物体通过一个粗糙的斜面下滑，斜面的倾角为30°，摩擦系数为0.2，求物体下滑的加速度。

答：物体下滑的加速度等于斜面的倾角的正弦值减去摩擦系数乘以斜面的倾角的余弦值，再乘以重力加速度。

根据已知数据，可得物体下滑的加速度为3kg * 9.8m/s² * (sin30° - 0.2*cos30°) ≈ 25.9m/s²。

《机械原理》习题解答第二章 机构的结构分析2-7 试指出图2-26中直接接触的构件所构成的运动副的名称。

解：a)平面高副 ；b)空间低副； c)平面高副2-8将图2-27中机构的结构图绘制成机构运动简图，标出原动件和机架，并计算其自由度。

解：b)n=3，L P =4 ，H P =0， F=3×3-2×4=1c) n=3， L P =4 ，PH=0， F=3×3-2×4=12-9 试判断图2-28中所示各“机构”能否成为机构，并说明理由。

解：H H H ) 4 6 P 034260 ) 3 4 P 134260 )10 14 P 0310214 2 L L L a n P F b n P F d n P F ====⨯-⨯=====⨯-⨯=====⨯-⨯=不是机构不是机构是机构2-10 计算图2-29中所示各机构的自由度，并指出其中是否含有复合铰链、局部自由度或虚约束，说明计算自由度应作何处理。

解：a)n=5， L P =7 ， 有复合铰链F=3n-2L P =3×5－2×7=1b) n=6， L P =8， PH=1， 有局部自由度，有虚约束F=3n-2L P -H P =3x6-2x8-1=1c) n=9， L P =12， H P =2，有局部自由度，虚约束F=3n-2L P -H P =3×9-2×12-2=1d) n=7， L P =10， 有局部自由度，有虚约束F=3n-2L P =1 e)n=5，L P =7 有对称虚约束F=3n-2L P =1 f)n=3，L P =3，H P =2 有对称虚约束F=3n-2L P -H P =1g) n=2，L P =2，H P =1， n=3，L P =4 有虚约束h)n=3，L P =4 有对称虚约束F=3n-2L P =3×3-2×4=12-12计算图2-30所示各机构的自由度，并在高副低代后，分析组成这些机构的基本杆组即杆组的级别。

第一章机构的组成和结构1-1 试画出图示平面机构的运动简图，并计算其自由度。

F＝3×3－2×4＝1 F＝3×3－2×4＝1F＝3×3－2×4＝1 F＝3×3－2×4＝11-2 计算图示平面机构的自由度。

将其中高副化为低副。

确定机构所含杆组的数目和级别，以及机构的级别。

（机构中的原动件用圆弧箭头表示。

）F＝3×7－2×10＝1 F＝3×7－2×10＝1含3个Ⅱ级杆组：6-7，4-5，2-3。

含3个Ⅱ级杆组：6-7，4-5，2-3。

该机构为Ⅱ级机构构件2、3、4连接处为复合铰链。

该机构为Ⅱ级机构F＝3×4－2×5－1＝1 F＝3×3－2×3－2＝1F＝3×5－2×7＝1（高副低代后） F＝3×5－2×7＝1（高副低代后）含1个Ⅲ级杆组：2-3-4-5。

含2个Ⅱ级杆组： 4-5，2-3。

该机构为Ⅲ级机构构件2、3、4连接处为复合铰链。

该机构为Ⅱ级机构F＝3×8－2×11－1＝1 F＝3×6－2×8－1＝1F＝3×9－2×13＝1（高副低代后）F＝3×7－2×10＝1（高副低代后）含4个Ⅱ级杆组：8-6，5-7，4-3，2-11。

含1个Ⅱ级杆组6-7。

该机构为Ⅱ级机构含1个Ⅲ级杆组2-3-4-5。

第二章 连 杆 机 构2-1 在左下图所示凸轮机构中，已知r = 50mm ，l OA =22mm ，l AC =80mm,︒=901ϕ，凸轮1的等角速度ω1=10rad/s ，逆时针方向转动。

试用瞬心法求从动件2的角速度ω2。

解：如右图，先观察得出瞬心P 13和P 23为两个铰链中心。

再求瞬心P 12：根据三心定理，P 12应在P 13与P 23的连线上，另外根据瞬心法，P 12应在过B 点垂直于构件2的直线上，过B 点和凸轮中心O 作直线并延长，与P 13、P 23连线的交点即为P 12。

【西南交通大学机械原理课后习题答案】篇一：机械原理课后习题答案(部分)第二章2-1 何谓构件?何谓运动副及运动副元素?运动副是如何进行分类的? 答：参考教材5~7页。

2-2 机构运动简图有何用处?它能表示出原机构哪些方面的特征?答：机构运动简图可以表示机构的组成和运动传递情况，可进行运动分析，也可用来进行动力分析。

2-3 机构具有确定运动的条件是什么?当机构的原动件数少于或多于机构的自由度时，机构的运动将发生什么情况?答：参考教材12~13页。

2-5 在计算平面机构的自由度时，应注意哪些事项? 答：参考教材15~17页。

2-6 在图2-22所示的机构中，在铰链C、B、D处，被连接的两构件上连接点的轨迹都是重合的，那么能说该机构有三个虚约束吗?为什么?答：不能，因为在铰链C、B、D中任何一处，被连接的两构件上连接点的轨迹重合是由于其他两处的作用，所以只能算一处。

2-7 何谓机构的组成原理?何谓基本杆组?它具有什么特性?如何确定基本杆组的级别及机构的级别? 答：参考教材18~19页。

2-8 为何要对平面高副机构进行“高副低代”?“高副低代”应满足的条件是什么? 答：参考教材20~21页。

2-11 如图所示为一简易冲床的初拟设计方案。

设计者的思路是：动力由齿轮1输入，使轴 A连续回转；而固装在轴A上的凸轮2与杠杆3组成的凸轮机构将使冲头上下运动以达到冲压目的。

试绘出其机构运动简图，分析其是否能实现设计意图？并提出修改方案。

1解：1）取比例尺绘制机构运动简图。

2）分析其是否可实现设计意图。

F=3n-( 2Pl + Ph –p’ )-F’=3×3-(2×4+1-0)-0=0 此简易冲床不能运动,无法实现设计意图。

3）修改方案。

为了使此机构运动，应增加一个自由度。

办法是：增加一个活动构件，一个低副。

修改方案很多，现提供两种。

※2-13图示为一新型偏心轮滑阎式真空泵。

其偏心轮1绕固定轴心A转动，与外环2固连在一起的滑阀3在可绕固定轴心C转动的圆柱4中滑动。

机械原理课后习题及参考答案第二章机构的结构分析2-2 图2-38所示为一简易冲床的初拟设计方案。

设计者的思路是：动力由齿轮1输入，使轴A连续回转；而固装在轴A上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。

试绘出其机构运动简图，分析其运动是否确定，并提出修改措施。

4351 2解答：原机构自由度F=3⨯3- 2 ⨯4-1 = 0，不合理，改为以下几种结构均可：2-3 图2-396为连杆；7为齿轮及偏心轮；8为机架；9为压头。

试绘制其机构运动简图，并计算其自由度。

O齿轮及偏心轮ωA齿轮及凸轮BEFDC压头机架连杆滑杆滑块摆杆滚子解答：n=7; P l =9; P h =2，F=3⨯7-2 ⨯9-2 = 12-6 试计算图2-42所示凸轮—连杆组合机构的自由度。

解答：a) n=7; P l =9; P h =2，F=3⨯7-2 ⨯9-2 =1 L 处存在局部自由度，D 处存在虚约束b) n=5; P l =6; P h =2，F=3⨯5-2 ⨯6-2 =1 E 、B 处存在局部自由度，F 、C 处存在虚约束b)a)A EMDFELKJIFBCCDBA2-7 试计算图2-43所示齿轮—连杆组合机构的自由度。

BDCA(a)CDBA(b)解答：a) n=4; P l =5; P h =1，F=3⨯4-2 ⨯5-1=1 A 处存在复合铰链 b) n=6; P l =7; P h =3，F=3⨯6-2 ⨯7-3=1 B 、C 、D 处存在复合铰链2-8 试计算图2-44所示刹车机构的自由度。

并就刹车过程说明此机构自由度的变化情况。

解答：① 当未刹车时，F=3⨯6-2 ⨯8=2② 在刹车瞬时，F=3⨯5-2⨯7=1，此时构件EFG 和车轮接触成为一体，位置保持不变，可看作为机架。

③ 完全刹死以后，F=3⨯4-2⨯6=0，此时构件EFG 、HIJ 和车轮接触成为一体，位置保持不变，可看作为机架。

习题参考答案第二章 机构的结构分析2-2 图2-38所示为一简易冲床的初拟设计方案。

设计者的思路是：动力由齿轮1输入，使轴A 连续回转；而固装在轴A 上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。

43512解答：原机构自由度F=3⨯3- 2 ⨯4-1 = 0，不合理 ，2-3 图2-39所示为一小型压力机，其中，1为滚子；2为摆杆；3为滑块；4为滑杆；5为齿轮及凸轮；6为连杆；7为齿轮及偏心轮；8为机架；9为压头。

试绘制其机构运动简图，并计算其自由度。

O齿轮及偏心轮ωA齿轮及凸轮BEFDC压头机架连杆滑杆滑块摆杆滚子解答：n=7; P l =9; P h =2，F=3⨯7-2 ⨯9-2 = 12-6 试计算图2-42所示凸轮—连杆组合机构的自由度。

解答：a) n=7; P l =9; P h =2，F=3⨯7-2 ⨯9-2 =1 L 处存在局部自由度，D 处存在虚约束 b) n=5; P l =6; P h =2，F=3⨯5-2 ⨯6-2 =1 E 、B 处存在局部自由度，F 、C 处存在虚约束b)a)A EMDFELKJIFBCCDBA2-7 试计算图2-43所示齿轮—连杆组合机构的自由度。

BDCA(a)CDBA(b)解答：a) n=4; P l =5; P h =1，F=3⨯4-2 ⨯5-1=1 A 处存在复合铰链b) n=6; P l =7; P h =3，F=3⨯6-2 ⨯7-3=1 B 、C 、D 处存在复合铰链2-8 试计算图2-44所示刹车机构的自由度。

并就刹车过程说明此机构自由度的变化情况。

解答：① 当未刹车时，F=3⨯6-2 ⨯8=2② 在刹车瞬时，F=3⨯5-2⨯7=1，此时构件EFG 和车轮接触成为一体，位置保持不变，可看作为机架。

③ 完全刹死以后，F=3⨯4-2⨯6=0，此时构件EFG 、HIJ 和车轮接触成为一体，位置保持不变，可看I F EHJOGCAB D作为机架。
