机械原理考试复习题一、填空题：1.机构具有确定运动的条件是机构的自由度数等于。

2.同一构件上各点的速度多边形必于对应点位置组成的多边形。

3.在转子平衡问题中，偏心质量产生的惯性力可以用相对地表示。

4.机械系统的等效力学模型是具有，其上作用有的等效构件。

5.无急回运动的曲柄摇杆机构，极位夹角等于，行程速比系数等于。

6.平面连杆机构中，同一位置的传动角与压力角之和等于。

7.一个曲柄摇杆机构，极位夹角等于36º，则行程速比系数等于。

8.为减小凸轮机构的压力角，应该凸轮的基圆半径。

9.凸轮推杆按等加速等减速规律运动时，在运动阶段的前半程作运动，后半程作运动。

10.增大模数，齿轮传动的重合度；增多齿数，齿轮传动的重合度。

11.平行轴齿轮传动中，外啮合的两齿轮转向相，内啮合的两齿轮转向相。

12.轮系运转时，如果各齿轮轴线的位置相对于机架都不改变，这种轮系是轮系。

13.三个彼此作平面运动的构件共有个速度瞬心，且位于。

14.铰链四杆机构中传动角γ为，传动效率最大。

15.连杆是不直接和相联的构件；平面连杆机构中的运动副均为。

16.偏心轮机构是通过由铰链四杆机构演化而来的。

17.机械发生自锁时，其机械效率。

18.刚性转子的动平衡的条件是。

19.曲柄摇杆机构中的最小传动角出现在与两次共线的位置时。

20.具有急回特性的曲杆摇杆机构行程速比系数k 1。

21.四杆机构的压力角和传动角互为，压力角越大，其传力性能越。

22.一个齿数为Z，分度圆螺旋角为β的斜齿圆柱齿轮，其当量齿数为。

23.设计蜗杆传动时蜗杆的分度圆直径必须取值，且与其相匹配。

24.差动轮系是机构自由度等于的周转轮系。

25.平面低副具有个约束，个自由度。

26.两构件组成移动副，则它们的瞬心位置在。

27.机械的效率公式为，当机械发生自锁时其效率为。

28.标准直齿轮经过正变位后模数，齿厚。

29.曲柄摇杆机构出现死点，是以作主动件，此时机构的角等于零。

30.为减小凸轮机构的压力角，可采取的措施有和。

机械原理复习题答案一填空题1. 两构件通过点或线接触组成的运动副称为高副。

2. 满足曲柄存在条件的铰链(四杆机构)，取与最短杆相邻的杆为机架时，为曲柄摇杆机构，取最短杆为机架时，为双曲柄机构。

3. 在凸轮机构中，常见的从动件运动规律为匀速运动时，将出现刚性冲击。

4. 直齿圆柱齿轮作接触强度计算时，取节线处的接触应力为计算依据，其载荷由一对齿轮承担。

5. 为使两对直齿圆柱齿轮能正确啮合，它们的模数m 和压力角必须分别相等。

6. 两齿数不等的一对齿轮传动，其弯曲应力相等等；两轮硬度不等，其许用弯曲应力不相等等。

7. V带传动的主要失效形式是打滑和疲劳断裂。

8. 在设计V带传动时，V带的型号是根据计算功率Pc 和小轮转速n 1 选取的。

9. 工作时只受弯矩不承受转矩的轴称为心轴。

10.在机构中采用虚约束的目的是为了改善机构的运动状况和__受力情况______。

11.对于动不平衡的回转件，需加平衡质量的最少数目为__2 ______。

12.摆动导杆机构的极位夹角与导杆摆角的关系为___两者相等_____。

13.在内啮合槽轮机构中，主动拨盘与从动槽轮的转向__相同______。

14.普通平键的剖面尺寸(b×h)，一般应根据____轴径____按标准选择。

15.链传动是依靠链轮轮齿与链节的啮合来传递运动和动力的，所以应属于____啮合____传动。

16.在一对齿轮啮合时，其大小齿轮接触应力值的关系是σH1__等于___σH2。

17.蜗杆传动的效率包括三部分，其中起主要作用的是___轮齿啮合时_____的摩擦损耗效率。

18.滑动轴承的转速越高，所选用的润滑油粘度越__大______。

19.联轴器型号是根据计算转矩、转速和____轴径____从标准中选取的。

20、常用的间歇运动机构有___槽轮机构_____和__ 棘轮机构______。

21、由渐开线的形成可知，离基圆越远的点，相应的压力角__越大______，我国规定标准压力角是指分度圆上的压力角，其值为_____ 200 ___。

机械原理考试题及参考答案一、单选题（共56题，每题1分，共56分）1.实际工作中，若轴的弯曲变形大，或两轴承座孔的同心度误差较大时，应选用（）。

A、推力球轴承B、调心球轴承C、深沟球轴承正确答案：B2.基圆上的压力角等于（）。

A、20︒B、40︒C、0︒正确答案：C3.（）安装方便，定位精度高，可多次拆卸。

A、圆锥销B、开口销C、槽销正确答案：A4.下列连接中属于不可拆连接的是（）。

A、焊接B、螺纹连接C、销连接正确答案：A5.一般链传动的传动比小于等于（）。

A、6B、8C、106.圆锥滚子轴承的（）与内圈可以分离，故其便于安装和拆卸。

A、保持架B、外圈C、滚动体正确答案：B7.铰链四杆机构中，不与机架直接连接，且作平面运动的杆件称为（）。

A、连架杆B、连杆C、摇杆正确答案：B8.在轮系中，（）即可以是主动轮又可以是从动轮，对总传动比没有影响，起改变齿轮副中从动轮回转方向的作用。

A、锥齿轮B、蜗轮蜗杆C、惰轮正确答案：C9.滚动轴承类型代号是QJ，表示是（）。

A、调心球轴承B、四点接触球轴承C、外球面球轴承正确答案：B10.齿条的齿廓是（）。

A、渐开线B、直线C、圆弧11.当v＞12m/s时，闭式齿轮传动的润滑方式应采用（）。

A、油池润滑B、喷油润滑C、人工定期加油润滑正确答案：B12.轴上零件最常用的轴向固定方法是（）。

A、平键连接B、轴肩与轴环C、套筒正确答案：B13.有关凸轮机构的论述正确的是（）。

A、凸轮机构是高副机构B、不能用于高速启动C、从动件只能作直线移动正确答案：A14.１３．窄V带的相对高度值与普通V带的相对高度值相比，其数值（）。

A、小B、相同C、大正确答案：C15.直齿圆柱齿轮上，两个相邻且同侧端面齿廓之间的分度圆弧长称为（）。

A、齿距B、齿厚C、齿槽宽16.与滚动轴承相比，滑动轴承的承载能力（）。

A、相同B、小C、大正确答案：C17.（）联轴器应用于载荷平稳、启动频繁、转速高，传递中、小转矩的场合。

机械设计B线下作业第一次作业一、单项选择题(只有一个选项正确，共13道小题)1. 对于大量生产，形状较复杂、尺寸大的零件应选择_________________毛坯。

(A) 自由锻造(B) 冲压(C) 模锻(D) 铸造正确答案：D2. 对于联接用螺纹，主要要求联接可靠，自锁性能好，故常选用________。

(A) 升角小，单线三角形螺纹(B) 升角大，双线三角形螺纹(C) 开角小，单线梯形螺纹(D) 升角大，双线矩形螺纹正确答案：A3. 在螺栓联接中，有时在一个螺栓上采用双螺母，其目的是_______。

(A) 提高强度(B) 提高刚度(C) 防松(D) 减小每圈螺纹牙上的受力正确答案：C4. 在螺栓联接设计中，若被联接件为铸件，则有时在螺栓孔处制做沉头座孔或凸台，其目的是_______。

(A) 避免螺栓受附加弯曲应力作用(B) 便于安装(C) 为安置防松装置(D) 为避免螺栓受拉力过大正确答案：A5. 普通平键联接工作时，键的主要失效形式为_________。

(A) 键受剪切破坏(B) 键侧面受挤压破坏(C) 剪切与挤压同时产生(D) 磨损和键被剪断正确答案：B6. 采用两个普通平键时，为使轴与轮毂对中良好，两键通常布置成_________。

(A) 相隔180度(B) 相隔120～130度(C) 相隔90度(D) 在同一母线上正确答案：A7. 带张紧的目的是_______。

(A) 减轻带的弹性滑动(B) 提高带的寿命(C) 改变带的运动方向(D) 使带具有一定的初拉力正确答案：D8. V带传动中，小带轮直径的选取取决于_______。

(A) 传动比(B) 带的型号(C) 带传递的功率正确答案：C9. 一般开式齿轮传动的主要失效形式是_______。

(A) 齿面胶合(B) 齿面疲劳点蚀(C) 齿面磨损或轮齿疲劳折断(D) 轮齿塑性变形正确答案：C10. 在直齿圆柱齿轮设计中，若中心距保持不变，而把模数增大，则可以______。

机械原理习题解答例4-1 绘制图4-2所示液压泵机构的机构运动简图。

解：该机构由机架1、原动件2和从动件3、4组成，共4个构件，属于平面四杆机构。

机构中构件1、2，构件2、3，构件4、1之间的相对运动为转动，即两构件间形成转动副，转动副中心分别位于A 、B 、C 点处；构件3、4之间的相对运动为移动，即两构件间形成移动副，移动副导路方向与构件3的中心线平行。

构件1的运动尺寸为A 、C 两点间距离，构件2的运动尺寸为A 、B 两点之间的距离，构件3从B 点出发，沿移动副导路方向与构件4在C 点形成移动副，构件4同时又在C 点与构件1形成转动副。

选择与各构件运动平面平行的平面作为绘制机构运动简图的视图平面。

选择比例尺l μ=0.001m/mm ，分别量出各构件的运动尺寸，绘出机构运动简图，并标明原动件及其转动方向，如图4-2所示。

例4-2 绘制图4-3所示简易冲床的机构运动简图。

解：图示机构中已标明原动件，构件6为机架，其余构件为从动件。

需要注意的是，在区分构件时应正确判断图中各构件都包括哪些部分，例如：构件3就包括两部分，如图所示。

该机构中构件1与机架以转动副连接，转动副中心位于固定轴的几何中心A 点处；构件2除与构件1形成回转中心位于C 点的转动副外，又与构件3形成移动副，移动副导路沿BC 方向；构件3也绕固定轴上一点B 转动，即构件3与机架形成的转动副位于B 点，同时图4-3 简易冲床机构l μ=0.001m/mm构件3与构件2形成移动副，又与构件4形成中心位于D 点的转动副；构件4与构件5形成中心位于E 点的转动副；构件5与机架6形成沿垂直方向的移动副。

该机构属于平面机构，因此选择与各构件运动平面平行的平面作为绘制机构运动简图的视图平面。

选择比例尺l μ=0.001m/mm ，量出各构件的运动尺寸，绘出机构运动简图，并标明原动件及其转动方向，如图4-3所示。

4-3 题4-３图为外科手术用剪刀。

机械原理B第1次作业本次作业是本门课程本学期的第1次作业，注释如下：二、判断题(判断正误，共2道小题)1.机构是具有确定运动的运动链正确答案：说法正确解答参考：2.平面四杆机构的曲柄存在条件为最长杆与最短杆的杆长之和不大于其余两杆长之和正确答案：说法错误解答参考：三、主观题(共7道小题)3.齿轮的定传动比传动条件是什么？参考答案：答案请自行查阅教材4.计算图7－2所示大减速比减速器的传动比。

参考答案：[参考答案]将轮系分为两个周转轮系①齿轮A、B、E和系杆C组成的行星轮系；②齿轮A、E、F、G和系杆C组成的差动轮系。

因为，所以将代入上式，最后得5.图7－4中，，为轮系的输入运动，C为轮系的运动输出构件。

已知确定转速的大小和转向。

参考答案：[参考答案]该轮系是由定轴轮系（１-２）和周转轮系（2-3-4-4’-5）组成的混合轮系。

对定轴轮系（１-２），有即对周转轮系（2-3-4-4’-5），有将，，代入上式，最后得，其中“-”表示齿轮5的转向与相同，方向“↓”，如下图所示。

6.在图8－3中凸轮为半径为R的圆盘，凸轮为主动件。

（1）写出机构的压力角α与凸轮从图示位置转过的角度δ之间的关系；（2）讨论如果α≥[α]，应采用什么改进设计的措施？参考答案：[参考答案]（1）当凸轮转动任意角时，其压力角如下图所示。

由图中几何关系有所以机构的压力角与凸轮转角之间的关系为（2）如果，则应减小偏距e，增大圆盘半径R和滚子半径r r。

7.机械系统的等效驱动力矩和等效阻力矩的变化如图9-2所示。

等效构件的平均角速度为。

求该系统的最大盈亏功。

参考答案：[参考答案]由下图中的几何关系可以求出各个盈、亏功的值如下其中“+”表示盈功，“—”表示亏功。

画出示功图，如下图(b)，先画出一条水平线，从点a开始，盈功向上画,亏功向下画。

示功图中的最低点对应，最高点对应。

图 (b)可以看出，点b最高，则在该点系统的角速度最大；点c最低，系统的角速度最小。

《机械原理》试卷B 答案适用专业： 考试日期：考试时间：120分钟 考试形式：闭卷、 总分： 100分一、填空题（共20空，每空1分，共20分）1、 机械的制造单元是 零件 ，运动单元是 构件 ；2、 在机械是 机器 和 机构 的总称。

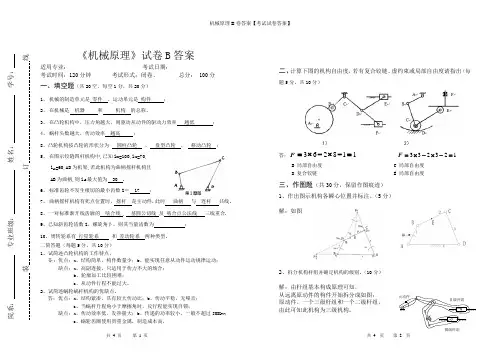

3、 在凸轮机构中，压力角越大，则驱动从动件的驱动力效率 越低 ；4、 蜗杆头数越大，传动效率 越高 ；8、凸轮机构按凸轮的形状分为 圆柱凸轮 、 盘型凸轮 、 移动凸轮 ； 5、 在图示铰链四杆机构中,已知l BC =100,l CD =70,l AD =60,AD 为机架,若此机构为曲柄摇杆机构且 AB 为曲柄,则l AB 最大值为 30 .6、 标准齿轮不发生根切的最小齿数Z ＝ 17 ；7、 曲柄摇杆机构有死点位置时， 摇杆 是主动件，此时 曲柄 与 连杆 共线。

8、 一对标准渐开线齿廓的 啮合线 , 基圆公切线 及 啮合点公法线 三线重合. 9、已知斜齿轮齿数Z ，螺旋角β，则其当量齿数为 ； 10、周转轮系有 行星轮系 和 差动轮系 两种类型。

二简答题（每题5分，共10分）1、试简述凸轮机构的工作特点，答：优点：a 、结构简单，构件数量少；b 、能实现任意从动件运动规律运动；缺点：a 、高副连接，只适用于传力不大的场合；b 、轮廓加工比较困难；c 、从动件行程不能过大。

2、试简述蜗轮蜗杆机构的优缺点。

答：优点：a 、结构紧凑，具有较大传动比；b 、传动平稳，无噪音；c 、当蜗杆升程角小于摩擦角时，反行程能实现自锁；缺点：a 、传动效率低，发热量大；b 、传递的功率较小，一般不超过50Kw ；c 、蜗轮齿圈使用贵重金属，制造成本高，二、计算下图的机构自由度，若有复合铰链、虚约束或局部自由度请指出（每题5分，共10分）1） 2）答：118263=-⨯-⨯=F123233=-⨯-⨯=FB 局部自由度C 局部自由度D 复合铰链E 局部自由度三、作图题（共30分，保留作图痕迹）1、作出图示机构各瞬心位置并标注。

机械原理复习题一、机构组成1、机器中各运动单元称为__B_______。

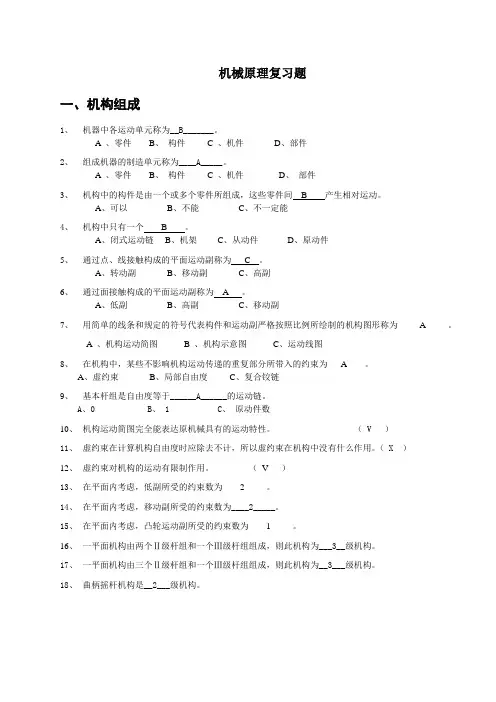

A 、零件B、构件 C 、机件D、部件2、组成机器的制造单元称为____A_____。

A 、零件B、构件 C 、机件D、部件3、机构中的构件是由一个或多个零件所组成，这些零件间 B 产生相对运动。

A、可以B、不能C、不一定能4、机构中只有一个 B 。

A、闭式运动链B、机架C、从动件D、原动件5、通过点、线接触构成的平面运动副称为 C 。

A、转动副B、移动副C、高副6、通过面接触构成的平面运动副称为 A 。

A、低副B、高副C、移动副7、用简单的线条和规定的符号代表构件和运动副严格按照比例所绘制的机构图形称为_____A_____。

A 、机构运动简图B 、机构示意图C、运动线图8、在机构中，某些不影响机构运动传递的重复部分所带入的约束为___A____。

A、虚约束B、局部自由度C、复合铰链9、基本杆组是自由度等于______A______的运动链。

A、0B、 1C、原动件数10、机构运动简图完全能表达原机械具有的运动特性。

（ V ）11、虚约束在计算机构自由度时应除去不计，所以虚约束在机构中没有什么作用。

（ X ）12、虚约束对机构的运动有限制作用。

（V ）13、在平面内考虑，低副所受的约束数为____2_____。

14、在平面内考虑，移动副所受的约束数为____2_____。

15、在平面内考虑，凸轮运动副所受的约束数为____1_____。

16、一平面机构由两个Ⅱ级杆组和一个Ⅲ级杆组组成，则此机构为___3__级机构。

17、一平面机构由三个Ⅱ级杆组和一个Ⅲ级杆组组成，则此机构为__3___级机构。

18、曲柄摇杆机构是__2___级机构。

19、 如图所示机构，若取杆AB 为原动件，试求：（1） 计算此机构自由度，并说明该机构是否具有确定的运动；（6分）（2） 分析组成此机构的基本杆组，并判断此机构的级别。

（6分）（1） 活动构件n=5 (1分) 低副数=L P 7 (1分) 高副数=H P 0 (1分)10725323=-⨯-⨯=--=H L P P n F （2分） 有确定运动。

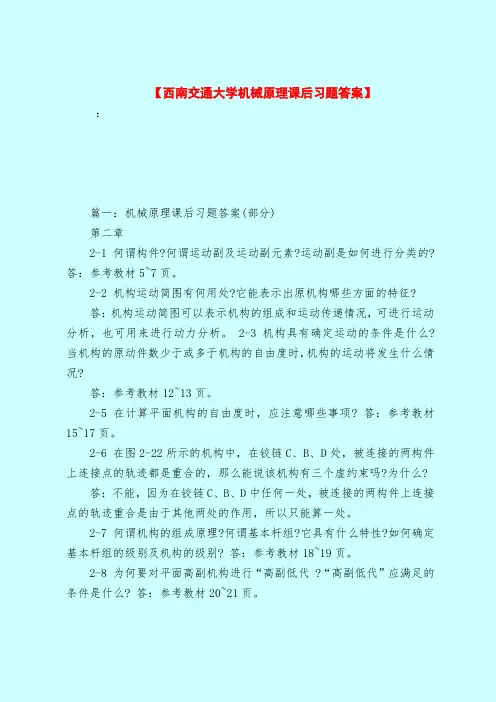

【西南交通大学机械原理课后习题答案】：篇一：机械原理课后习题答案(部分)第二章2-1 何谓构件?何谓运动副及运动副元素?运动副是如何进行分类的? 答：参考教材5~7页。

2-2 机构运动简图有何用处?它能表示出原机构哪些方面的特征?答：机构运动简图可以表示机构的组成和运动传递情况，可进行运动分析，也可用来进行动力分析。

2-3 机构具有确定运动的条件是什么?当机构的原动件数少于或多于机构的自由度时，机构的运动将发生什么情况?答：参考教材12~13页。

2-5 在计算平面机构的自由度时，应注意哪些事项? 答：参考教材15~17页。

2-6 在图2-22所示的机构中，在铰链C、B、D处，被连接的两构件上连接点的轨迹都是重合的，那么能说该机构有三个虚约束吗?为什么?答：不能，因为在铰链C、B、D中任何一处，被连接的两构件上连接点的轨迹重合是由于其他两处的作用，所以只能算一处。

2-7 何谓机构的组成原理?何谓基本杆组?它具有什么特性?如何确定基本杆组的级别及机构的级别? 答：参考教材18~19页。

2-8 为何要对平面高副机构进行“高副低代 ?“高副低代”应满足的条件是什么? 答：参考教材20~21页。

2-11 如图所示为一简易冲床的初拟设计方案。

设计者的思路是：动力由齿轮1输入，使轴 A连续回转；而固装在轴A上的凸轮2与杠杆3组成的凸轮机构将使冲头上下运动以达到冲压目的。

试绘出其机构运动简图，分析其是否能实现设计意图？并提出修改方案。

1解：1）取比例尺绘制机构运动简图。

2）分析其是否可实现设计意图。

F=3n-( 2Pl + Ph –p’ )-F’=3×3-(2×4+1-0)-0=0 此简易冲床不能运动,无法实现设计意图。

3）修改方案。

为了使此机构运动，应增加一个自由度。

办法是：增加一个活动构件，一个低副。

修改方案很多，现提供两种。

※2-13图示为一新型偏心轮滑阎式真空泵。

其偏心轮1绕固定轴心A 转动，与外环2固连在一起的滑阀3在可绕固定轴心C转动的圆柱4中滑动。

机械原理考试题及答案一、选择题1. 下列哪项是机械原理的基本概念？A. 颗粒形成学B. 统计力学C. 理想机械D. 汽车设计答案：C. 理想机械2. 以下哪种是机械原理的运用范畴？A. 电子工程B. 土木工程C. 动力学D. 水利工程答案：C. 动力学3. 下列哪种是机械原理的基本原则？A. 热力学第一定律B. 牛顿第一定律C. 麦克斯韦方程D. 波尔定理答案：B. 牛顿第一定律4. 以下哪个是机械原理中的力学概念？A. 酸碱中和B. 动能定理C. 火力发电D. 光合作用答案：B. 动能定理5. 机械原理中的简支梁属于哪类结构？A. 框架结构B. 空间结构C. 平面结构D. 立体结构答案：C. 平面结构二、填空题1. 机械原理中描述物质存储和传递的物理量是__________。

答案：力2. 牛顿第二定律是机械原理中最为重要的定律之一，它的数学表达式是__________。

答案：F=ma3. 在机械原理中，能量守恒的基本原理是受守恒的那一个？答案：机械能量守恒4. 机械原理中，简谐振动的运动方程是__________。

答案：x=Acos(ωt)5. 机械原理中，力矩的公式是__________。

答案：τ=F×r三、问答题1. 请简述机械原理中动能公式的推导过程。

答：动能是物体由于运动而具有的能力，其公式为K=1/2mv²。

这个公式可以通过牛顿第二定律F=ma和功的定义W=∫Fdx进行推导得出。

2. 什么是机械原理中的静力学？答：静力学是机械原理中研究物体相对静止状态下受力平衡和连接的学科，主要研究平衡条件和摩擦力的问题。

3. 机械原理中的哈密顿原理是什么？答：哈密顿原理是指体系在一段时间内，其拉格朗日函数最小（或最大）的作用量原理，描述了系统的动力学行为。

4. 请说明机械原理中简支梁的结构及其在工程中的应用。

答：简支梁是机械原理中的一种平面结构，由两个支点支撑，主要用于支撑横跨的结构物。

机械原理习题解答1.绘制题1图所示液压泵机构的机构运动简图。

解：该机构由机架1、原动件2和从动件3、4组成，共4个构件，属于平面四杆机构。

机构中构件1、2，构件2、3，构件4、1之间的相对运动为转动，即两构件间形成转动副，转动副中心分别位于A、B、C点处；构件3、4之间的相对运动为移动，即两构件间形成移动副，移动副导路方向与构件3的中心线平行。

构件1的运动尺寸为A、C两点间距离，构件2的运动尺寸为A、B两点之间的距离，构件3从B点出发，沿移动副导路方向与构件4在C点形成移动副，构件4同时又在C点与构件1形成转动副。

选择与各构件运动平面平行的平面作为绘制机构运动简图的视图平面。

选择比例尺μ=0.001m/mm，分别量出各构件的运动尺寸，绘出机构运动简图，并标明l题２图简易冲床机构lμ=0.001m/mm原动件及其转动方向，如题１图所示。

2.绘制题２图所示简易冲床的机构运动简图。

解：图示机构中已标明原动件，构件6为机架，其余构件为从动件。

需要注意的是，在区分构件时应正确判断图中各构件都包括哪些部分，例如：构件3就包括两部分，如图所示。

该机构中构件1与机架以转动副连接，转动副中心位于固定轴的几何中心A点处；构件2除与构件1形成回转中心位于C点的转动副外，又与构件3形成移动副，移动副导路沿BC 方向；构件3也绕固定轴上一点B 转动，即构件3与机架形成的转动副位于B 点，同时构件3与构件2形成移动副，又与构件4形成中心位于D 点的转动副；构件4与构件5形成中心位于E 点的转动副；构件5与机架6形成沿垂直方向的移动副。

该机构属于平面机构，因此选择与各构件运动平面平行的平面作为绘制机构运动简图的视图平面。

选择比例尺l μ=0.001m/mm ，量出各构件的运动尺寸，绘出机构运动简图，并标明原动件及其转动方向，如题２图所示。

3. 题３图为外科手术用剪刀。

其中弹簧的作用是保持剪刀口张开，并且便于医生单手操作。

忽略弹簧，并以构件1为机架，分析机构的工作原理，画出机构的示意图，写出机构的关联矩阵和邻接矩阵，并说明机构的类型。
