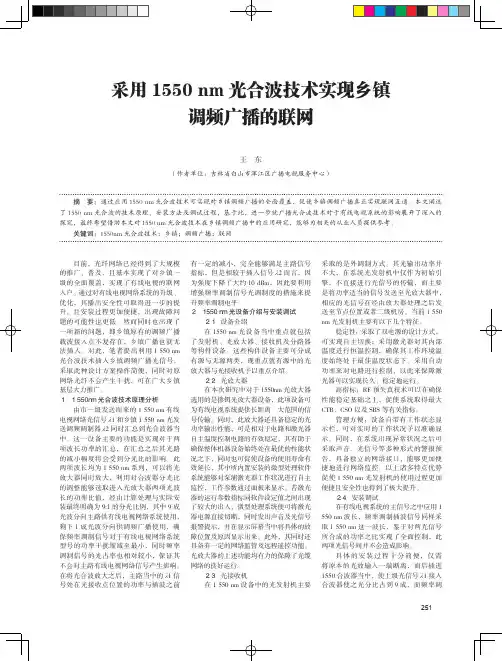

1550nm直调插播技术调试分析

1550直调光发射机技术在接入网中工程应用介绍81310nm传输系统特性1.单台1310nm光发射机成本低，但输出功率也低。

2. 1310nm组网方案简单灵活，可方便的实现网络的扩容。

3.单台1310nm光发射机所带用户少，每户所分带宽充裕，有利于开展个性化服务，如VOD、Cablemodem业务。

4. 1310nm波长零色散传输特性，通过普通G.652光纤传输，色散其对系统的CTB和CSO指标基本没有损伤。

5. 1310nm光射机发采用激光器直接调制方式。

1310nm传输系统概述♦1310nm传输系统局限性1.1310nm系统输出最大功率的局限性很大，最多20mW，约13dBm，工作在1290nm-1310nm带宽范围内的掺镨光纤放大器（PDFA）至今技术还不成熟，商业化路途遥远。

这样使1310nm系统在远距离传输上失去可能。

2.采用光电转换方式传输长距离，对网络系统指标C/N、CSO和CTB的损伤巨大，一次光电转换，传输信号指标下降C/N:3dBm，CSO:4.5dBm，CTB:6dBm。

县-乡-村网建设而言，最多也只能允许一次光电转换。

实行两次光电转换,指标将无法满足要求。

3. 1310nm在G.652光纤中的传输损耗高达0.4dBm/km，光功率消耗严重，使单位mW的光利用率大幅降低，网络造价提高。

1.最低损耗窗口，传输损耗小0.25dB/km2.输出光功率大，最大＋23dBm(200mw)3.对光放大，能实现光的中继，传输距离长，避免了光电转换4.性能好，CTB、CSO指标高5.成本低（单位mw价格低）♦1550nm外调制光传输系统局限性1. 1550nm外调制光发射机仍以国外进口为主，国产性能还很不可靠，虽然进口产品的价格大幅下调，但是仍显得很高。

2.因为1550nm系统覆盖范围很大，所以一旦发射机或放大器产生故障，将会导致大面积的信号中断。

增加了网络的风险性，但可以通过光路环网热备份进行缓解。

射频电视1550nm光纤传输问题探析【摘要】本文指出了1550nm光传输技术在光纤射频电视（CATV）超干线及光接入网传输应用的关键问题，探讨了现有的接入技术和各种改善超长距离光纤CATV传输CSO指标的基础措施。

【关键词】CATV；1550nm光纤传输；长距离传输系统１1550nm光纤传输技术1550 nm 光纤传输系统的优势是覆盖用户量大，与以太网（EPON）传输同一架构，为网络双向化节约了主干光缆资源和组网成本，同时也保证了开展各项业务所需的带宽资源。

1550 nm传输系统采用掺铒光纤放大器（EDFA），可将分路器下移，将光接收机推进至楼栋或最后一个光节点，有利于实现光接收机以下的无源覆盖。

广播电视节目利用1550 nm 波长传输，双向数据采用EPON 技术，利用1490 nm/1310 nm 波长传输，既可以选择分纤结构方式，也可以同纤波分复用( 一纤三波) 传输，实现光网络的双向化，保证综合业务顺利开展。

1550nm 光纤传输也可结合IPQAM 技术（将DVB/IP自IP骨干网输入的节目流重新复用在指定的多业务传输流中，再进行QAM调制和频率变换，输出RF）实现VOD或HDVOD 点播，利用EPON或数据网的双向通道，将用户的点播控制信息回传至中心播控服务器，由播控服务器控制视频流的播发，通过IPQAM 调制设备和1550nm直调光发射机，采用波分复用技术使1550nm 电视信号和IPQAM 信号同纤混合传输，利用用户端机顶盒和IC卡实现视频流的解码输出。

2射频电视超长距离传输系统的组成和主要问题在光纤有线电视网络中，波长光纤传输系统除了1550光纤传输系统外，还有1310nm光纤传输系统。

在1310nm窗口，光纤传输损耗约为0.4dB/km(含熔接损耗在内)，色散系数为<3.5ps(km·nm)，激光发送机都采用直接调制方式，具有较高的载噪比及非线性失真指标，性能稳定可靠。

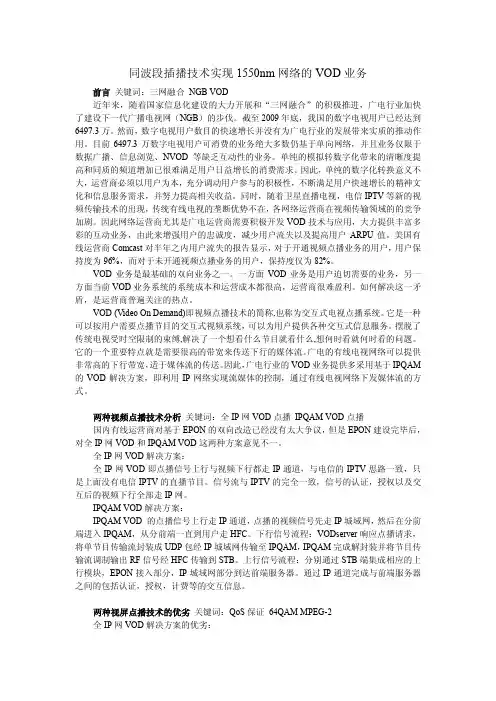

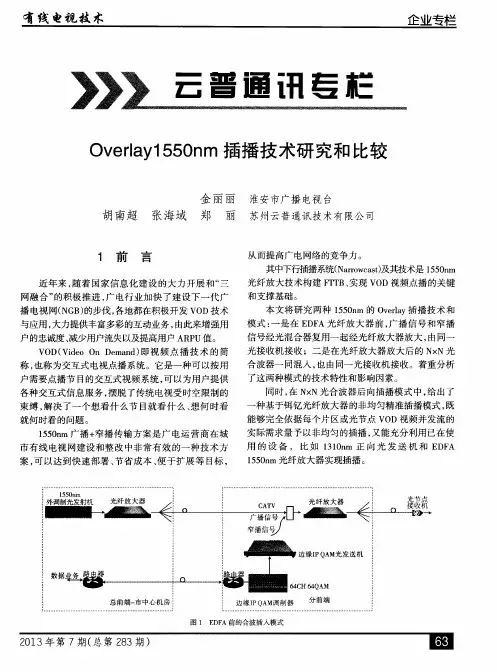

同波段插播技术实现 1550nm 网络的 VOD 业务前言 关键词：三网融合 NGB VOD 近年来，随着国家信息化建设的大力开展和“三网融合”的积极推进，广电行业加快 了建设下一代广播电视网（NGB）的步伐。

截至 2009 年底，我国的数字电视用户已经达到 6497.3 万。

然而， 数字电视用户数目的快速增长并没有为广电行业的发展带来实质的推动作 用。

目前 6497.3 万数字电视用户可消费的业务绝大多数仍基于单向网络，并且业务仅限于 数据广播、信息浏览、NVOD 等缺乏互动性的业务。

单纯的模拟转数字化带来的清晰度提 高和同质的频道增加已很难满足用户日益增长的消费需求。

因此， 单纯的数字化转换意义不 大，运营商必须以用户为本，充分调动用户参与的积极性，不断满足用户快速增长的精神文 化和信息服务需求，并努力提高相关收益。

同时，随着卫星直播电视，电信 IPTV 等新的视 频传输技术的出现， 传统有线电视的垄断优势不在， 各网络运营商在视频传输领域的的竞争 加剧。

因此网络运营商尤其是广电运营商需要积极开发 VOD 技术与应用，大力提供丰富多 彩的互动业务，由此来增强用户的忠诚度，减少用户流失以及提高用户 ARPU 值。

美国有 线运营商 Comcast 对半年之内用户流失的报告显示， 对于开通视频点播业务的用户， 用户保 持度为 96%，而对于未开通视频点播业务的用户，保持度仅为 82%。

VOD 业务是最基础的双向业务之一。

一方面 VOD 业务是用户迫切需要的业务，另一 方面当前 VOD 业务系统的系统成本和运营成本都很高，运营商很难盈利。

如何解决这一矛 盾，是运营商普遍关注的热点。

VOD (Video On Demand)即视频点播技术的简称,也称为交互式电视点播系统。

它是一种 可以按用户需要点播节目的交互式视频系统， 可以为用户提供各种交互式信息服务。

摆脱了 传统电视受时空限制的束缚,解决了一个想看什么节目就看什么,想何时看就何时看的问题。

1550nm直调光发射机在城网中的实际应用与测试按照下一代广播电视网络(NGB)的规划和EPON的标准，1550nm 波长是分配给有线电视使用的。

随着光纤成本的大幅下降，HFC网络的光纤传输网到楼或单元已形成共识。

建立一张1550nm传输系统的有线电视网络是各地在当前与今后的一个重要工作，但是在具体实践中，尤其是在数字电视整体整体平移完成之后，如何何科学、经济、兼顾后续发展地建设一张1550网络，是否能用价格较便宜的1550nm直调光发射机来代替价格昂贵的1550nm外调制发射机是一个摆在广电人面前的一个新课题。

在传统的设计理念里，网络中使用的1550nm光发射机，都是外调制技术的，能有效地抑制色散，特别适用于长距离。

但这类设备目前基本从国外进口，设备成本比较高，虽然也有国产设备，但基于主要器件需要进口，成本价格也很高，同时国产设备系统指标做的也不是很好。

在一个网络中往往只使用1－2台外调制型1550nm 光发射机，利用掺铒光纤放大器（EDFA)，组建一张全光网络，中间不再进行光电转换，有效提高了系统信号指标，这对于单向的有线电视的广播是非常有效可行的。

目前国内大多数广电网络公司是按照这种思路进行1550网络建设和改造的。

这种方案实际只单纯地考虑了单向电视信号的传输，对于双向的互动电视节目，尤其是采用IPQAM方式进行互动，采用全光网络方式在经济成本上是否最佳值得商榷。

在IP QAM实现互动电视点播（VOD）时，下行的并发流需要定向广播，使之服务于不同用户群，必须在分前端配置多台边缘QAM调制器。

一般1台边缘QAM调制器能支持32个频点，320个标清电视（SDTV）流。

按一个光节点支持100户，远期按30%的点播率，一台1台边缘QAM调制支持12个光节点的用户群。

按照目前流行的用1550nm光纤放大技术与直调式1550nm光发射机波分复用的模式，基本每台光放大器需要配备2-3台直调式1550nm光发射机采用实现30%的点播率，其建网成本可不是一个小数。

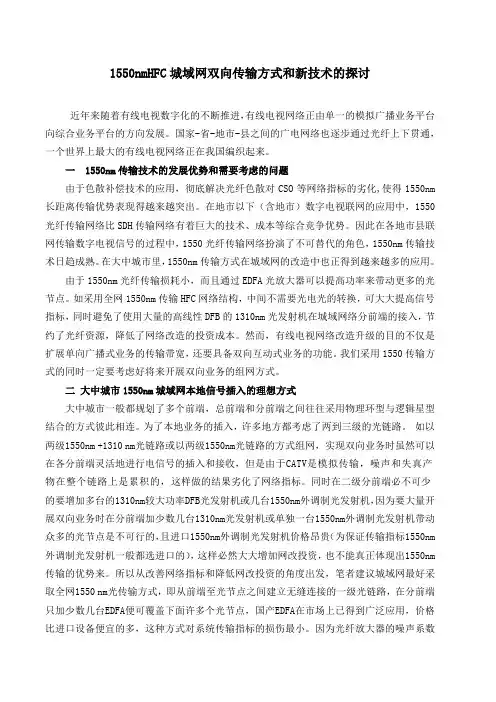

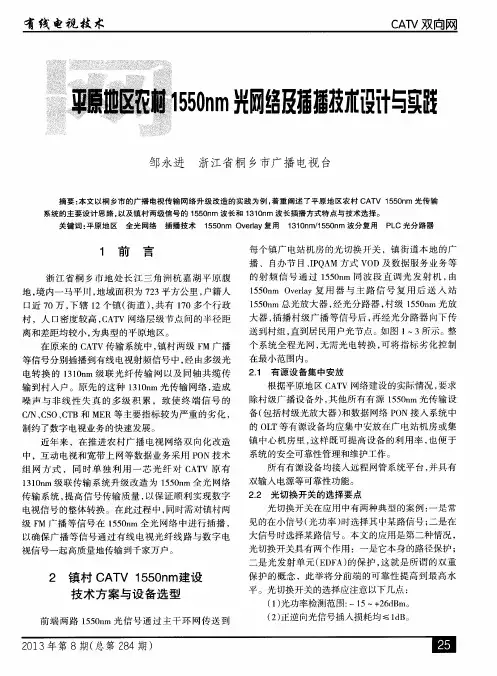

1550nmHFC城域网双向传输方式和新技术的探讨近年来随着有线电视数字化的不断推进，有线电视网络正由单一的模拟广播业务平台向综合业务平台的方向发展。

国家-省-地市-县之间的广电网络也逐步通过光纤上下贯通，一个世界上最大的有线电视网络正在我国编织起来。

一 1550nm传输技术的发展优势和需要考虑的问题由于色散补偿技术的应用，彻底解决光纤色散对CSO等网络指标的劣化,使得1550nm 长距离传输优势表现得越来越突出。

在地市以下（含地市）数字电视联网的应用中，1550光纤传输网络比SDH传输网络有着巨大的技术、成本等综合竞争优势。

因此在各地市县联网传输数字电视信号的过程中，1550光纤传输网络扮演了不可替代的角色，1550nm传输技术日趋成熟。

在大中城市里，1550nm传输方式在城域网的改造中也正得到越来越多的应用。

由于1550nm光纤传输损耗小，而且通过EDFA光放大器可以提高功率来带动更多的光节点。

如采用全网1550nm传输HFC网络结构，中间不需要光电光的转换，可大大提高信号指标，同时避免了使用大量的高线性DFB的1310nm光发射机在城域网络分前端的接入，节约了光纤资源，降低了网络改造的投资成本。

然而，有线电视网络改造升级的目的不仅是扩展单向广播式业务的传输带宽，还要具备双向互动式业务的功能。

我们采用1550传输方式的同时一定要考虑好将来开展双向业务的组网方式。

二大中城市1550nm城域网本地信号插入的理想方式大中城市一般都规划了多个前端，总前端和分前端之间往往采用物理环型与逻辑星型结合的方式彼此相连。

为了本地业务的插入，许多地方都考虑了两到三级的光链路。

如以两级1550nm +1310 nm光链路或以两级1550nm光链路的方式组网，实现双向业务时虽然可以在各分前端灵活地进行电信号的插入和接收，但是由于CATV是模拟传输，噪声和失真产物在整个链路上是累积的，这样做的结果劣化了网络指标。

同时在二级分前端必不可少的要增加多台的1310nm较大功率DFB光发射机或几台1550nm外调制光发射机，因为要大量开展双向业务时在分前端加少数几台1310nm光发射机或单独一台1550nm外调制光发射机带动众多的光节点是不可行的，且进口1550nm外调制光发射机价格昂贵（为保证传输指标1550nm 外调制光发射机一般都选进口的），这样必然大大增加网改投资，也不能真正体现出1550nm 传输的优势来。

有线电视技术1引言随着前些年贵州全省开展的电视信号模数整转工作已全面完成，全省县级以上城镇全部覆盖有线数字电视信号；加上去年开展的有线数字电视县乡联网工程也接近尾声，老百姓基本可以全部收看到清晰度更高的、画质更好的电视节目。

然而，仅提供数字直播电视信号远远不能满足用户日益增长的视觉要求和中国下一代广播电视网（NGB ）的建设要求，距离NGB 的目标任重而道远。

鉴于此，在2011年的下半年，贵州广电网络公司便启动了双向网改工程，倾全力于贵州的广电双向网改工作，统筹人力物力，利用各种资源，誓把全省的广电双向网改落到实处，为全省人民打造一张“可看可用”的广播电视双向网络，为全省的广播文化事业做出应有的贡献。

2技术实施NG B 的要求是：以有线电视网数字化整体转换和移动多媒体广播电视（CM M B ）的成果为基础，以自主创新的“高性能宽带信息网”核心技术为支撑，构建适合我国国情的、三网融合的、有线无线相结合的、全程全网的下一代广播电视网络。

目前，我们采取分步骤实施的办法，分阶段来实现三网融合。

针对广电的传统视频业务，首先开展相应的增值业务，其最突出的代表就是VOD 视频点播业务。

通过开展此业务，为用户提供更丰富的电视节目，用户可以按自己的喜好来点选想看的视频节目，包括电影、电视剧、综艺节目等及各种高清的电影电视剧，让用户享受丰盛的视觉盛宴。

满足用户的精神文化需求。

结合贵阳已经建好的1310/1550nm 光纤网络，我们分别采取了CM T S+CM /EPON+EoC 的组网方式来实现本地区的高清互动视频点播业务。

通过1550nm 或者1310nm 光纤通道传输下行信号，利用EPON 或CM T S 提供上行数据通道，共同完成视频的点播。

下面我们分别就两种组网模式做出相应的介绍。

2.1CMTS+CM 方式实现双向互动VOD 视频点播首先，利用IPQAM 调制器，将用于点播的电视信号调制成64QAM 数字信号。
