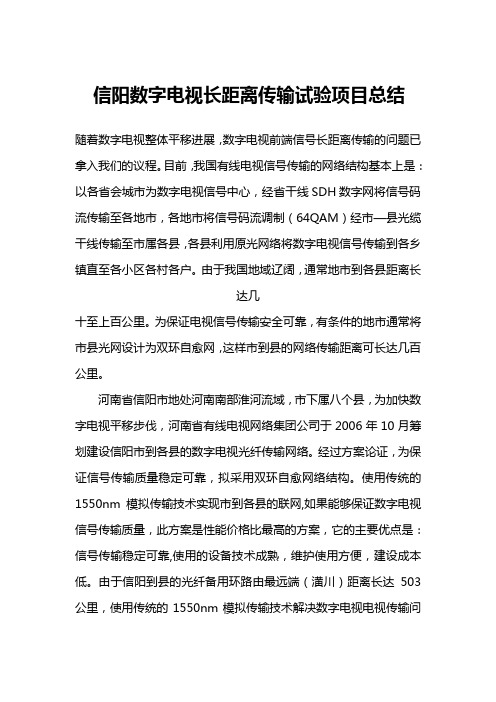

信阳数字电视长距离传输试验项目总结随着数字电视整体平移进展，数字电视前端信号长距离传输的问题已拿入我们的议程。
目前，我国有线电视信号传输的网络结构基本上是：以各省会城市为数字电视信号中心，经省干线SDH数字网将信号码流传输至各地市，各地市将信号码流调制（64QAM）经市—县光缆干线传输至市属各县，各县利用原光网络将数字电视信号传输到各乡镇直至各小区各村各户。
由于我国地域辽阔，通常地市到各县距离长达几十至上百公里。
为保证电视信号传输安全可靠，有条件的地市通常将市县光网设计为双环自愈网，这样市到县的网络传输距离可长达几百公里。
河南省信阳市地处河南南部淮河流域，市下属八个县，为加快数字电视平移步伐，河南省有线电视网络集团公司于2006年10月筹划建设信阳市到各县的数字电视光纤传输网络。
经过方案论证，为保证信号传输质量稳定可靠，拟采用双环自愈网络结构。
使用传统的1550nm模拟传输技术实现市到各县的联网,如果能够保证数字电视信号传输质量，此方案是性能价格比最高的方案，它的主要优点是：信号传输稳定可靠,使用的设备技术成熟，维护使用方便，建设成本低。
由于信阳到县的光纤备用环路由最远端（潢川）距离长达503公里，使用传统的1550nm模拟传输技术解决数字电视电视传输问题，当前在国内尚无先例。
因为我国有线电视行业普遍使用的G652光纤，使用模拟平台长距离传输数字电视信号存在受激布利渊散射和由自相位调制产生的色散。
解决上述散射和色散问题存在一定技术难度，如解决处理不好散射和色散问题，信号传输质量会严重劣化以至信号不能传输。
省集团公司决定选择有一定技术实力的单位在信阳的光纤网络上进行试验。
北京依斯康光电技术有限责任公司承担了此试验项目的设计和施工任务。
2006年11月18日，在信阳进行了项目方案研讨。
系统方案采用的网络结构为具有自愈功能的双向开环链路，两个方向链路长度分别为502.9Km和500.6Km。
系统选用了：美国Ortel 公司原装进口的3980型1550nm外调制光发射机、北京依斯康公司生产的OFA-100掺铒光纤放大器、OFA-100S特种光纤放大器、ROA-100喇曼光纤放大器、OPSW1×2-1光开关、OPR13155-2B-2型光接收机等高性能光传输设备，系统采用了受激布里渊散射（SBS）抑制、电子色散（EDC）补偿、群色散（GVD）和自相位调制效应（SPM）抑制、DCM色散补偿、超低光功率放大等多项先进技术。

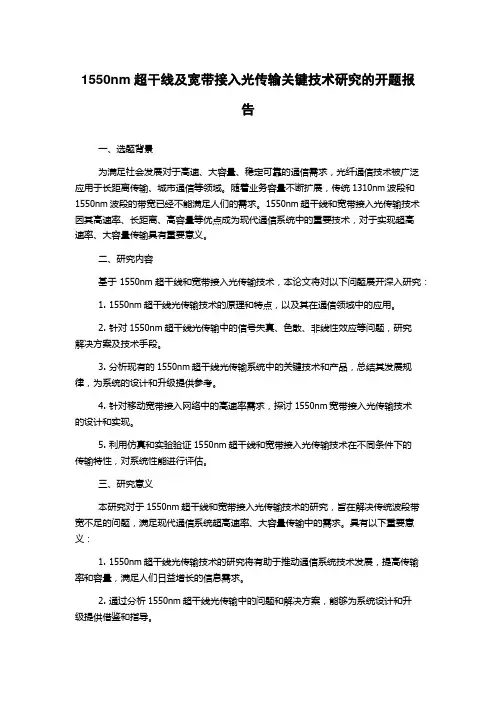

1550nm超干线及宽带接入光传输关键技术研究的开题报告一、选题背景为满足社会发展对于高速、大容量、稳定可靠的通信需求，光纤通信技术被广泛应用于长距离传输、城市通信等领域。
随着业务容量不断扩展，传统1310nm波段和1550nm波段的带宽已经不能满足人们的需求。
1550nm超干线和宽带接入光传输技术因其高速率、长距离、高容量等优点成为现代通信系统中的重要技术，对于实现超高速率、大容量传输具有重要意义。
二、研究内容基于1550nm超干线和宽带接入光传输技术，本论文将对以下问题展开深入研究：1. 1550nm超干线光传输技术的原理和特点，以及其在通信领域中的应用。
2. 针对1550nm超干线光传输中的信号失真、色散、非线性效应等问题，研究解决方案及技术手段。
3. 分析现有的1550nm超干线光传输系统中的关键技术和产品，总结其发展规律，为系统的设计和升级提供参考。
4. 针对移动宽带接入网络中的高速率需求，探讨1550nm宽带接入光传输技术的设计和实现。
5. 利用仿真和实验验证1550nm超干线和宽带接入光传输技术在不同条件下的传输特性，对系统性能进行评估。
三、研究意义本研究对于1550nm超干线和宽带接入光传输技术的研究，旨在解决传统波段带宽不足的问题，满足现代通信系统超高速率、大容量传输中的需求。
具有以下重要意义：1. 1550nm超干线光传输技术的研究将有助于推动通信系统技术发展，提高传输率和容量，满足人们日益增长的信息需求。
2. 通过分析1550nm超干线光传输中的问题和解决方案，能够为系统设计和升级提供借鉴和指导。
3. 研究1550nm宽带接入光传输技术对于发展移动通信和宽带接入领域具有重要意义，能够满足用户高速率、大容量的通信需求，促进数字经济发展。
四、研究方案本研究将采用文献综述、理论分析、仿真研究、实验验证等方法进行研究。
具体方案如下：1. 文献综述：通过检索相关文献，对1550nm超干线和宽带接入光传输技术的原理、特点、理论及关键技术进行系统梳理和分析。

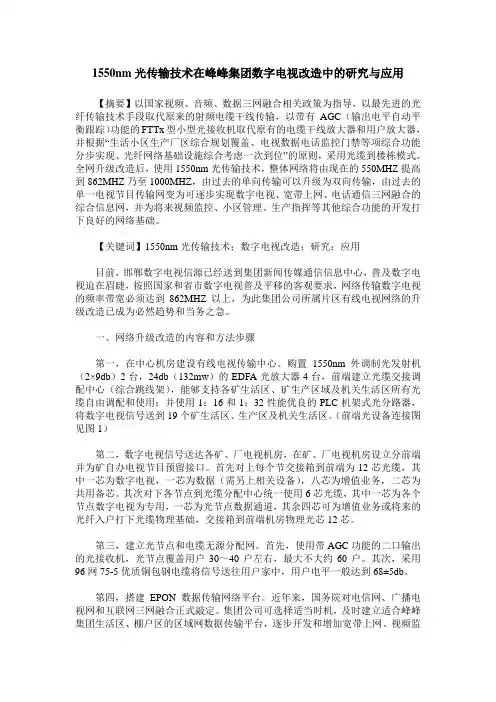

1550nm光传输技术在峰峰集团数字电视改造中的研究与应用【摘要】以国家视频、音频、数据三网融合相关政策为指导，以最先进的光纤传输技术手段取代原来的射频电缆干线传输，以带有AGC（输出电平自动平衡跟踪）功能的FTTx型小型光接收机取代原有的电缆干线放大器和用户放大器，并根据“生活小区生产厂区综合规划覆盖、电视数据电话监控门禁等项综合功能分步实现、光纤网络基础设施综合考虑一次到位”的原则，采用光缆到楼栋模式。
全网升级改造后，使用1550nm光传输技术，整体网络将由现在的550MHZ提高到862MHZ乃至1000MHZ，由过去的单向传输可以升级为双向传输，由过去的单一电视节目传输网变为可逐步实现数字电视、宽带上网、电话通信三网融合的综合信息网，并为将来视频监控、小区管理、生产指挥等其他综合功能的开发打下良好的网络基础。
【关键词】1550nm光传输技术；数字电视改造；研究；应用目前，邯郸数字电视信源已经送到集团新闻传媒通信信息中心，普及数字电视迫在眉睫，按照国家和省市数字电视普及平移的客观要求，网络传输数字电视的频率带宽必须达到862MHZ以上，为此集团公司所属片区有线电视网络的升级改造已成为必然趋势和当务之急。
一、网络升级改造的内容和方法步骤第一，在中心机房建设有线电视传输中心。
购置1550nm外调制光发射机（2×9db）2台，24db（132mw）的EDFA光放大器4台，前端建立光缆交接调配中心（综合跳线架），能够支持各矿生活区、矿生产区域及机关生活区所有光缆自由调配和使用；并使用1：16和1：32性能优良的PLC机架式光分路器，将数字电视信号送到19个矿生活区、生产区及机关生活区。
（前端光设备连接图见图1）第二，数字电视信号送达各矿、厂电视机房，在矿、厂电视机房设立分前端并为矿自办电视节目预留接口。
首先对上每个节交接箱到前端为12芯光缆，其中一芯为数字电视，一芯为数据（需另上相关设备），八芯为增值业务，二芯为共用备芯。

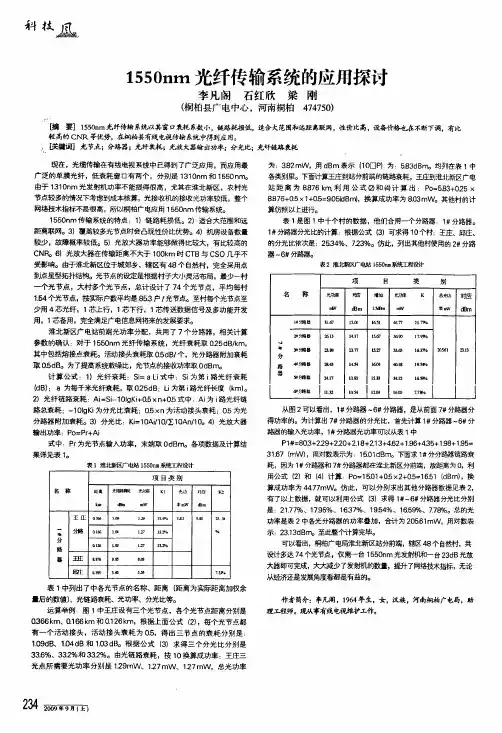

科披暇埘蹴1550nt o光纤传输系统的应用探讨李凡阁石红欣梁剐(桐柏县广电中心，河南桐柏474750)J，7，‘嘴要】1550nm光纤传输系统以其窗口衰耗系数小，链路耗损低，适合大范围和远距离联网．性价比高，设备价格迪罐不断下调，有比较高的C N]L等优势，在桐柏县有线电视传输系统中得到应用。
j巨!键词】光节点；分路嚣；光纤表耗；光放大器输出功率；分光比；光坪链路衰耗J J，现在，光缆传输在有线电视系统中已得到了广泛应用，而应用最广泛的单膜光纤，低衰耗窗口有两个，分别是1310nm和1550nm。
由于1310nm光发射初功率不能提得很高，尤其在淮北新区，农村光节点较多的情况下考虑到成本核算，光接收机的接收光功率较低，整个网络技术指标不是很高，所以桐柏广电应用1550nm传输系统。
1550nm传输系统的特点：1)链路耗损低。
2)适合大范围和远距离联网。
3)覆盖较多光节点时会凸现性价比优势。
4)机房设备数量较少，故障概率较低。
5)光放大器功率能够做得比较大，有比较高的C N R o6)光放大器在传输距离不大于1O O km时C T B与C S0几乎不受影响。
由于淮北新区位于城郊乡，辖区有48个自然村，完全采用点到点星型拓扑结构。
光节点的设定是根据村子大小灵活布局，最少一村一个光节点，大村多个光节点，总计设计了74个光节点，平均每村1．54个光节点，按实际户数平均是853户／光节点。
至村每个光节点至少用4芯光纤，1芯上行，1芯下行，1芯传送数据信号及多功能开发用，1芯备用，完全满足广电信息网将来的发展要求。
淮北新区广电站前端光功率分配，共用了7个分路器，相关计算参数的确认：对于1550nm光纤传输系统，光纤衰耗取025dB，km，其中包括熔接点衰耗。
活动接头衰耗取0．5dB／个，光分路器附加衰耗取0．5dB。
为了提高系统载噪比，光节点的接收功率取O dBm。
计算公式：1)光纤衰耗：Si=a Li式中：Si为第i路光纤衰耗(dB)；a为每千米光纤衰耗，取02．5dB：L i为第i路光纤长度(km)。

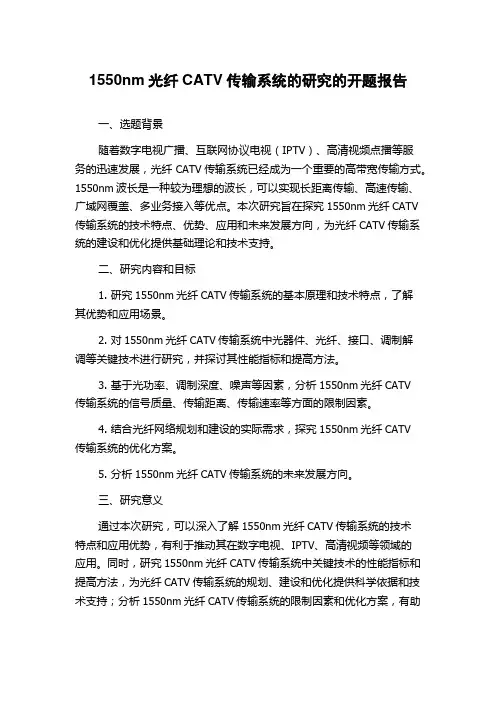

1550nm光纤CATV传输系统的研究的开题报告一、选题背景随着数字电视广播、互联网协议电视（IPTV）、高清视频点播等服务的迅速发展，光纤CATV传输系统已经成为一个重要的高带宽传输方式。
1550nm波长是一种较为理想的波长，可以实现长距离传输、高速传输、广域网覆盖、多业务接入等优点。
本次研究旨在探究1550nm光纤CATV 传输系统的技术特点、优势、应用和未来发展方向，为光纤CATV传输系统的建设和优化提供基础理论和技术支持。
二、研究内容和目标1. 研究1550nm光纤CATV传输系统的基本原理和技术特点，了解其优势和应用场景。
2. 对1550nm光纤CATV传输系统中光器件、光纤、接口、调制解调等关键技术进行研究，并探讨其性能指标和提高方法。
3. 基于光功率、调制深度、噪声等因素，分析1550nm光纤CATV传输系统的信号质量、传输距离、传输速率等方面的限制因素。
4. 结合光纤网络规划和建设的实际需求，探究1550nm光纤CATV传输系统的优化方案。
5. 分析1550nm光纤CATV传输系统的未来发展方向。
三、研究意义通过本次研究，可以深入了解1550nm光纤CATV传输系统的技术特点和应用优势，有利于推动其在数字电视、IPTV、高清视频等领域的应用。
同时，研究1550nm光纤CATV传输系统中关键技术的性能指标和提高方法，为光纤CATV传输系统的规划、建设和优化提供科学依据和技术支持；分析1550nm光纤CATV传输系统的限制因素和优化方案，有助于提高传输距离、信号质量和传输速率等关键参数，不断拓展光纤CATV 传输系统的应用范围和市场前景。
四、研究方法和步骤1. 文献资料法：调取1550nm光纤CATV传输系统相关的经典著作、学术期刊、技术报告、实验数据等文献资料，建立文献库，梳理1550nm 光纤CATV传输系统研究历程和成果，梳理1550nm光纤CATV传输系统的研究现状和未来发展方向。

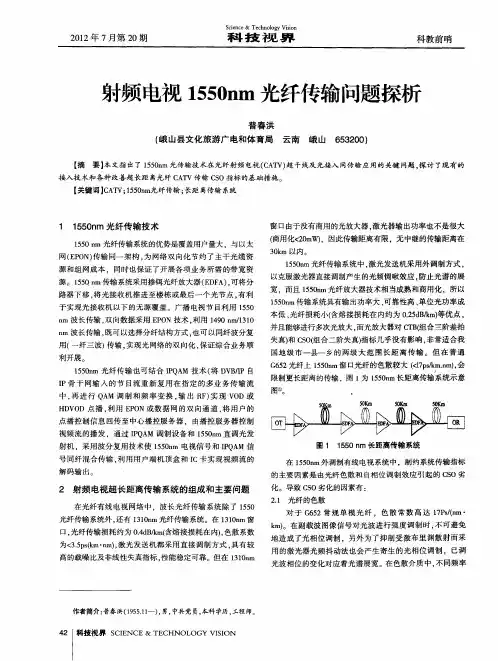

射频电视1550nm光纤传输问题探析
【摘要】本文指出了1550nm光传输技术在光纤射频电视（CATV）超干线及光接入网传输应用的关键问题，探讨了现有的接入技术和各种改善超长距离光纤CATV传输CSO指标的基础措施。
【关键词】CATV；1550nm光纤传输；长距离传输系统
１1550nm光纤传输技术
1550 nm 光纤传输系统的优势是覆盖用户量大，与以太网（EPON）传输同一架构，为网络双向化节约了主干光缆资源和组网成本，同时也保证了开展各项业务所需的带宽资源。
1550 nm传输系统采用掺铒光纤放大器（EDFA），可将分路器下移，将光接收机推进至楼栋或最后一个光节点，有利于实现光接收机以下的无源覆盖。
广播电视节目利用1550 nm 波长传输，双向数据采用EPON 技术，利用1490 nm/1310 nm 波长传输，既可以选择分纤结构方式，也可以同纤波分复用( 一纤三波) 传输，实现光网络的双向化，保证综合业务顺利开展。
1550nm 光纤传输也可结合IPQAM 技术（将DVB/IP自IP骨干网输入的节目流重新复用在指定的多业务传输流中，再进行QAM调制和频率变换，输出RF）实现VOD或HDVOD 点播，利用EPON或数据网的双向通道，将用户的点播控制信息回传至中心播控服务器，由播控服务器控制视频流的播发，通过IPQAM 调制设备和1550nm直调光发射机，采用波分复用技术使1550nm 电视信号和IPQAM 信号同纤混合传输，利用用户端机顶盒和IC卡实现视频流的解码输出。
2射频电视超长距离传输系统的组成和主要问题
在光纤有线电视网络中，波长光纤传输系统除了1550光纤传输系统外，还有1310nm光纤传输系统。
在1310nm窗口，光纤传输损耗约为0.4dB/km(含熔接损耗在内)，色散系数为<3.5ps(km·nm)，激光发送机都采用直接调制方式，具有较高的载噪比及非线性失真指标，性能稳定可靠。
但在1310nm窗口由于没有商用的光放大器，激光器输出功率也不是很大(商用化<20mＷ)，因此传输距离有限，无中继的传输距离在30km以内。
1550nm光纤传输系统中，激光发送机采用外调制方式，以克服激光器直接调制产生的光频惆啾效应，防止光谱的展宽，而且1550nm光纤放大器技术相当成熟和商用化，所以1550nm传输系统具有输出功率大、可靠性高、单位光功率成本低、光纤损耗小(含熔接损耗在内约为0.25dB/km)等优点，并且能够进行多次光放大，而光放大器对CTB(组合三阶差拍失真)和CSO(组合二阶失真)指标几乎没有影响，非常适合我国地级市—县—乡的两级大范围长距离传输。
但在普通G652光纤上1550nm窗口光纤的色散较大(<l7ps/km.nm)，会限制更长距离的传输，图1为1550nm长距离传输系统示意图①。
图11550 nm长距离传输系统
在1550nm外调制有线电视系统中，制约系统传输指标的主要因素是由光纤色散和自相位调制效应引起的CSO劣化。
导致CSO劣化的因素有：２．１光纤的色散
对于G652常规单模光纤，色散常数高达17Ps/(nm·km)。
在副载波图像信号对光波进行强度调制时，不可避免地造成了光相位调制，另外为了抑制受激布里渊散射而采用的激光器光频抖动法也会产生寄生的光相位调制，已调光波相位的
变化对应着光谱展宽。
在色散介质中，不同频率分量的光波有不同的群速度。
因此在光纤的输出端形成不同延时的包络分量的叠加，引起光波包络的失真，其表现为包络向两边呈对称性展宽。
从而导致了二阶失真CSO的劣化。
２．２光纤中的自相位调制效应
在1550nm波长大功率长距离光纤传输系统中，光纤非线性效应对光谱的调制作用不能被忽略。
由于采用AM-VSB方式的CATV系统要求接收端要有较大的输入光功率(如-ldBm)，因此相应的入纤光功率要求在17dBm左右甚至更高，比数字光通信系统中的发送光功率高出了很多（数字系统的接收灵敏度在-26～-32dBm，发射光功率只需0dBm），它与G652光纤的很大色散结合在一起，又通过相位一强度转换过程，使传输信号的波形被对称性地压缩，造成比较大的二阶失真，表现为CSO的严重劣化。
３改善射频电视超长距离系统CSO指标的措施
如何克服1550nm长距离光纤传输系统的CSO指标由于光纤色散和SPM效应导致的严重劣化，同时又要考虑满足载噪比指标，是对超长距离副载波复用光纤传输系统的最大挑战。
３．１控制光纤的色散
在数字通信系统中，使用色散补偿光纤是对己铺设光纤线路升级时常用的方法，具有许多优点。
色散补偿光纤是无源器件，性能稳定，安装容易，有较宽的带宽，可以很方便地用来对现存的系统进行升级。
色散补偿光纤是通过改变光纤的芯径和折射率的分布使光纤在工作波长上具有很大的负色散系数，这样当常规单模光纤与适当长度的色散补偿光纤级联使用时，两者色散将会互相抵消。
由于光纤中的自相位调制要通过光纤色散才能转化为额外的光波强度调制，人们希望从控制光纤色散的角度来克服光纤非线性的影响，采用大有效截面的非零色散位移单模光纤(ITU-TG655)，如Coming公司的Leaf光纤，它在1550nm 波长的色散常数很小，而且增大了光纤的截面积，可以有效减弱非线性效应，就可以避免长距离上的CSO劣化。
３．２采用双波长复用传输技术改善CSO指标
由于光纤CATV系统的二阶产物数与传输的频道数有关，减少传输频道数可以改善CSO指标。
由于光纤CATV系统的二阶产物数与传输的频道数有关，减少传输频道数可以改善cso指标。
双波长复用传输方案，通过使用两台1550nm 光发射机以减少单台发射机的传输频道数，系统方案如图2所示②。
图2双波长复用传输改善CSO指标
图中，两台光发射机分别传送一半的CATV频道，经合波后送入传输系统，在接收端，由WDM分波器将两个波长分波后分别送入光接收机，再将恢复出的CATV电信号混合起来。
经测试，系统的CSO指标可以提高9dB。
３．３采用线性啁啾光纤光栅进行色散补偿
线性啁啾光纤光栅原理为：在光纤上制成折射率非周期性变化的啁啾光栅，就形成一个宽带滤波器，光栅的不同位置对应于不同的Bragg反射波长。
当光脉冲信号通过这种啁啾光栅(周期从大到小，长度为Lg)时，其长、短波长分量分别在光栅的头、尾部反射，这样短波长分量比长波长分量多走ZLg距离，两波长分量之间产生时延差，补偿了常规单模光纤由于群速度不同导致的色散，起到压缩光脉冲的作用。
啁啾光纤光栅被认为是最有前途的色散补偿器，原因是光纤光栅体积小、损耗低、非线性效应小、便于集成，且补偿能力强，光纤光栅制造工艺也发展很快，
性能不断改善。
但是光纤光栅只能对特定波长进行补偿，对多波长的传输系统，必须将不同光栅串连，每个光栅都需要根据传输需要设计其中心反射波长和长度，这样就增加了工艺难度。
对于光纤CATV系统来说，一般都为单波长系统，所以啁啾光栅很适合用于长距离光纤CATV系统的色散补偿。
【参考文献】
［1］宋英雄.1550nm超干线及宽带接入光传输关键技术研究[D].上海大学,2007.
［2］唐旭,唐建华,陈勤川.1550nm长距离光传输系统的优化调整[J].有线电视技术,2006(1).
［3］沈旭辉.应用1550nm光传输技术加快广电农网双改建设[J].中国有线电视,2011(10).
注释：
①唐旭,唐建华,陈勤川.1550nm长距离光传输系统的优化调整[J].有线电视技术,2006(1).
②汪洋.1550nm长距离CATV系统色散补偿技术的研究[Ｄ].上海大学,2005.。
