直调式1550nm光发应用与测试3

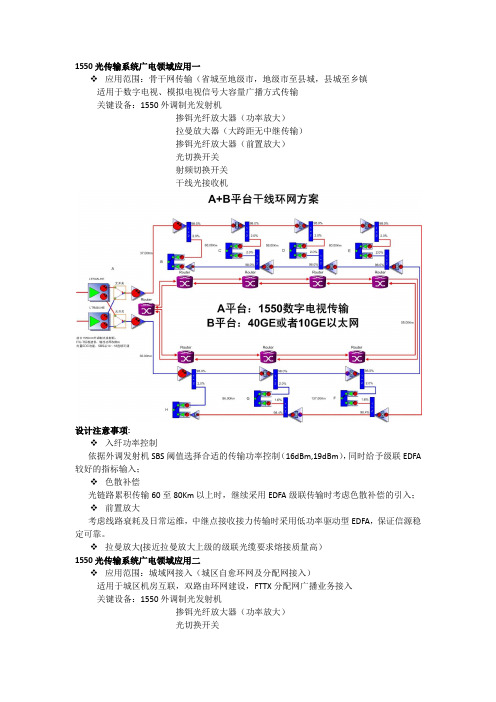

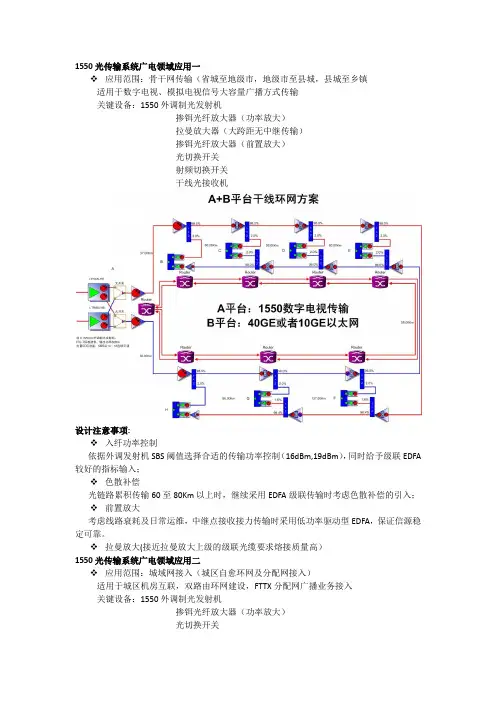

1550光传输系统广电领域应用一应用范围：骨干网传输（省城至地级市，地级市至县城，县城至乡镇适用于数字电视、模拟电视信号大容量广播方式传输关键设备：1550外调制光发射机掺铒光纤放大器（功率放大）拉曼放大器（大跨距无中继传输）掺铒光纤放大器（前置放大）光切换开关射频切换开关干线光接收机设计注意事项:入纤功率控制依据外调发射机SBS阈值选择合适的传输功率控制（16dBm,19dBm），同时给予级联EDFA 较好的指标输入；色散补偿光链路累积传输60至80Km以上时，继续采用EDFA级联传输时考虑色散补偿的引入；前置放大考虑线路衰耗及日常运维，中继点接收接力传输时采用低功率驱动型EDFA，保证信源稳定可靠。

拉曼放大(接近拉曼放大上级的级联光缆要求熔接质量高）1550光传输系统广电领域应用二应用范围：城域网接入（城区自愈环网及分配网接入）适用于城区机房互联，双路由环网建设，FTTX分配网广播业务接入关键设备：1550外调制光发射机掺铒光纤放大器（功率放大）光切换开关楼栋型光接收机野外型光接收机城区自愈环网:分前端建设:注：城区环网光纤路由形成环路备份，在各分前端通过光开关来实现双路由备份。

注：1、分前端建设保证信源稳定可靠；2、解决分前端本地节目或VOD下行节目的插入；3、升级、扩容光节点设置1550光传输系统广电领域应用三应用范围：县、乡、村网（干线传输及分配网接入)适用于市到县，县城至乡镇，乡镇至自然村三级网络长距离、大范围传输，同时满足县级、乡镇级网络自办节目插入关键设备：1550外调制光发射机1550直调光发射机掺铒光纤放大器（功率放大）光切换开关干线光接收机野外型光接收机中心机房信源热备份（为城区和乡镇提供稳定可靠的信源）分前端机房双路由提高网络的健壮性，缩短网络中断时间；尽量为星型光缆路由，避免出现同频节目插播。

分前端覆盖用户数根据覆盖用户数进行差异性设计（一级覆盖或一级中继+一级覆盖分配网有源设备器材统一具体包含：EDFA输出型号统一，直调光发波长统一，尽可能采用均分光分路器，光缆敷设：保证每节点4芯光缆，做到室外无源，城区50户/光节点，农村不高于100户/节点。

1550直调光发射机技术在接入网中工程应用介绍81310nm传输系统特性1.单台1310nm光发射机成本低，但输出功率也低。

2. 1310nm组网方案简单灵活，可方便的实现网络的扩容。

3.单台1310nm光发射机所带用户少，每户所分带宽充裕，有利于开展个性化服务，如VOD、Cablemodem业务。

4. 1310nm波长零色散传输特性，通过普通G.652光纤传输，色散其对系统的CTB和CSO指标基本没有损伤。

5. 1310nm光射机发采用激光器直接调制方式。

1310nm传输系统概述♦1310nm传输系统局限性1.1310nm系统输出最大功率的局限性很大，最多20mW，约13dBm，工作在1290nm-1310nm带宽范围内的掺镨光纤放大器（PDFA）至今技术还不成熟，商业化路途遥远。

这样使1310nm系统在远距离传输上失去可能。

2.采用光电转换方式传输长距离，对网络系统指标C/N、CSO和CTB的损伤巨大，一次光电转换，传输信号指标下降C/N:3dBm，CSO:4.5dBm，CTB:6dBm。

县-乡-村网建设而言，最多也只能允许一次光电转换。

实行两次光电转换,指标将无法满足要求。

3. 1310nm在G.652光纤中的传输损耗高达0.4dBm/km，光功率消耗严重，使单位mW的光利用率大幅降低，网络造价提高。

1.最低损耗窗口，传输损耗小0.25dB/km2.输出光功率大，最大＋23dBm(200mw)3.对光放大，能实现光的中继，传输距离长，避免了光电转换4.性能好，CTB、CSO指标高5.成本低（单位mw价格低）♦1550nm外调制光传输系统局限性1. 1550nm外调制光发射机仍以国外进口为主，国产性能还很不可靠，虽然进口产品的价格大幅下调，但是仍显得很高。

2.因为1550nm系统覆盖范围很大，所以一旦发射机或放大器产生故障，将会导致大面积的信号中断。

增加了网络的风险性，但可以通过光路环网热备份进行缓解。

1550nm大功率直调制光发射机产品概述：1.大功率光发射机实质是1550nm直调制光发射机内置掺饵光放大器（EDFA），用户使用更方便、管理更简单。

本机包含了直调制光发射机的功能，又兼具光放大器大功率输出，规格13dBm~24dBm不等，用户可选单路输出，二路输出或多路输出。

2.采用低噪声原装进口DFB激光器作为直调光发射机的光源；采用美国OFS掺饵、采用美国JDSU和日本古河作为掺饵光放大器的泵浦激光器。

3.1550nm直调光发射机是对外调制光发射机的补充，在1550nm近距离传输中、可以代替昂贵的1550nm外调制光发射机；因此在1550传输的网络中，用户有更多的选择。

4.优越的预失真电路设计，在达到高标准的CNR值时，仍有完美的CTB和CSO表现值。

5.自动增益AGC控制，使不同的RF输入电平仍能保持稳定的信号输出。

6.有VFD或LED显示可选，具有激光器监控、数字显视、故障告警、网络管理等多种功能；一旦激光器的工作参数偏离软件设定的允许范围，将提示告警。

7.配备RS-232标准接口，可进行计算机的本地网络管理及监控。

8.配备RJ45标准接口，支持SNMP、用于计算机的远程网络管理及监控。

订货指南：OL T IA 1550 - □× □□┯ ┯ ┯ ┯ ┯ ┯│ │ │ │ │ ││ │ │ │ │ ┕┄┄┄表示输出光功率(13～24dBm))│ │ │ │ ││ │ │ │ ││ │ │ │ ┕┄┄┄表示输出路数： 1表示一路输出│ │ │ │ 2表示二路输出│ │ │ ┕┄┄┄┄┄┄┄┄表示波长:1550nm│ │ ┕┄┄┄┄┄┄┄┄┄┄┄┄表示大功率直调制│ ┕┄┄┄┄┄┄┄┄┄┄┄┄┄产品代号，T表示光发射机┕┄┄┄┄┄┄┄┄┄┄┄┄┄┄本公司光设备代号主要技术指标：项目-13 -14 -15-16-17-18-19-20-21 -22 -23光功率(dBm) 13 14 15 16 17 18 19 20 21 22 23 光功率(mW) 20 25 32 40 50 63 80 100125 160 200光波长(nm) 1530～1570可选光纤连接器 FC/APC、SC/APC可选传输最远距离 20Km工作带宽（MHz）45~862CNR （dB） 51CTB （dB） ≥65CSO （dB） ≥60输入电平（dBµV） 78±5平坦度 （dB）≤0.75功耗 （W） ≤30供电方式（V） 220VAC、可选-48VDC工作温度（℃） -20～85尺寸 （″） 19″×11″×1.75″重量（Kg） 5.0操作指南：前面板说明1.VFD、LED显示屏显示光发射机的参数，VFD共有2排，上一排显示光发射机型号及机器编号或电话号码等，下一排显视工作状态。

1550nm直调光发射机在城网中的实际应用与测试按照下一代广播电视网络(NGB)的规划和EPON的标准，1550nm 波长是分配给有线电视使用的。

随着光纤成本的大幅下降，HFC网络的光纤传输网到楼或单元已形成共识。

建立一张1550nm传输系统的有线电视网络是各地在当前与今后的一个重要工作，但是在具体实践中，尤其是在数字电视整体整体平移完成之后，如何何科学、经济、兼顾后续发展地建设一张1550网络，是否能用价格较便宜的1550nm直调光发射机来代替价格昂贵的1550nm外调制发射机是一个摆在广电人面前的一个新课题。

在传统的设计理念里，网络中使用的1550nm光发射机，都是外调制技术的，能有效地抑制色散，特别适用于长距离。

但这类设备目前基本从国外进口，设备成本比较高，虽然也有国产设备，但基于主要器件需要进口，成本价格也很高，同时国产设备系统指标做的也不是很好。

在一个网络中往往只使用1－2台外调制型1550nm 光发射机，利用掺铒光纤放大器（EDFA)，组建一张全光网络，中间不再进行光电转换，有效提高了系统信号指标，这对于单向的有线电视的广播是非常有效可行的。

目前国内大多数广电网络公司是按照这种思路进行1550网络建设和改造的。

这种方案实际只单纯地考虑了单向电视信号的传输，对于双向的互动电视节目，尤其是采用IPQAM方式进行互动，采用全光网络方式在经济成本上是否最佳值得商榷。

在IP QAM实现互动电视点播（VOD）时，下行的并发流需要定向广播，使之服务于不同用户群，必须在分前端配置多台边缘QAM调制器。

一般1台边缘QAM调制器能支持32个频点，320个标清电视（SDTV）流。

按一个光节点支持100户，远期按30%的点播率，一台1台边缘QAM调制支持12个光节点的用户群。

按照目前流行的用1550nm光纤放大技术与直调式1550nm光发射机波分复用的模式，基本每台光放大器需要配备2-3台直调式1550nm光发射机采用实现30%的点播率，其建网成本可不是一个小数。
