Matlab中的集成电路设计技术简介引言：集成电路设计是现代电子工程领域的重要组成部分，它涉及到硬件、软件、算法和工艺等多个领域的知识。
在日益复杂的电子系统中，集成电路设计在提高电路性能、降低功耗和实现功能集成等方面发挥着关键作用。
本文将介绍Matlab中的集成电路设计技术，包括其在数字电路设计和模拟电路设计中的应用，以及相关的工具和方法。
一、数字电路设计中的Matlab应用1.1 逻辑门级设计数字电路的设计过程通常从逻辑门的级联开始。
Matlab提供了丰富的工具箱，如Simulink、Signal Processing Toolbox和Communication Toolbox等，便于设计和验证各种逻辑门级电路。
通过搭建逻辑门电路模型，可以进行时序分析、延迟优化、功耗估算等工作。
此外，利用Matlab强大的仿真功能，可以对电路进行快速验证和优化。
1.2 进制编码和译码器设计进制编码和译码器在数字系统中起到了至关重要的作用。
Matlab提供了专门的工具箱，如Comms Toolbox和Communications System Toolbox等，用于实现进制编码和译码器的设计。
通过Matlab的仿真和分析功能，可以验证和优化设计的性能和功耗等参数。
1.3 时序电路设计时序电路设计是数字电路设计的关键步骤之一。
Matlab提供了时序分析工具箱，如Simulink RF、RF Blockset和DSP System Toolbox等，可用于设计和验证时序电路。
从时钟分频器到锁相环等电路，Matlab提供了丰富的工具和函数库，方便工程师进行快速、准确的仿真和分析工作。
二、模拟电路设计中的Matlab应用2.1 OP Amp设计与模拟仿真运算放大器(OP Amp)广泛应用于各种模拟电路中。
Matlab提供了Simulink工具箱，用于设计和模拟OP Amp电路。
通过搭建OP Amp电路模型，可以进行电压增益、频率响应、相位裕度等性能分析。
目录摘要 (1)1题目来源................................................... . (2)2研究意义................................................................... .. (2)3系统分析................................................................... .. (3)3.1任务及要求 (3)3.2分析与计算 (3)3.2.1电路频率响应分析 (3)3.2.2自激分析 (4)4编程和仿真 (5)5仿真结果与分析................................................. 6、7 6小结.. (8)7心得体会 (9)参考文献 (10)附录 (11)1题目来源matlab是一种科学计算软件，在数学类科技应用软件中在数值计算方面首屈一指。
它可以进行矩阵运算、绘制函数和数据、实现算法、创建用户界面、连接其他编程语言的程序等，主要应用于工程计算、控制设计、信号处理与通讯、图像处理、信号检测、金融建模设计与分析等领域。
而且的应用范围非常广，包括信号和图像处理、通讯、控制系统设计、测试和测量、财务建模和分析以及计算生物学等众多应用领域。
由于它使用方便，输入简捷，运算高效，内容丰富等特点，并且很容易由用户自行扩展，因此，matlab现已成为国外发达国家大学教学和科学研究中必不可少的工具。
结合我们所学的模拟电子技术，对其中的集成电路运算放大器求解电压增益和频率响应都不是一件容易的事情。
但是运用matlab函数对其处理求解便变得容易，而且形象直观。
让我们对电路的增益、频率响应以及自激现象的模拟更为简便。
2研究意义集成电路运算放大器是一种高电压增益、高输入电阻和低输出电阻的多级直接耦合放大电路。
不管用什么方法求解电压增益和频率响应都是一个棘手的事，尤其对自激现象的调整更为困难。
如下图所示的电桥电路, 其中I1是16V 的电压源, I2是1A 的电流源,R1为8 , 电桥的四个臂分别为R2, R3, R4, R5电阻值如图所示, 求流过R4的电流I 的大小？解法一: 利用戴维南定理进行求解:解题思路：将A.B 两点断开, 求A.B 两点之间的等效电阻与等效电压, 等效之后的图形 如下图所示:I=? ABAB其中R6是等效电阻, I3是等效电压。
①求解等效电阻:求解等效电阻时把所有的电流源开路, 电压源短路, 得到如下所示的电路：AB则AB两端的电阻值即等效电阻R6=(R2+R3)//R1+R5②求解等效电压可以利用叠加法求解AB 两端的电压值, 先不看电压源（即电压源相当于短路）, 计算电流源对AB 两端的电压值, 再不看电流源（即电流源相当于断路）, 再计算AB 两端的电压值, 然后将俩种情况下的电压值叠加即得到AB 两端的等效电压。
不看电压源的电路图如下:则UCB+I2*R5+I2*（R1+R2）//R3=0 可以得到:UCB =-[I2*R5+I2*（R1+R2）//R3]U AB1 =-I2*R5-I2*3213)21(R R R R R R ++•++I2*R2*3213R R R R ++不看电流源的电路图如下:ABC很容易的知道AB 两端的电压值为:U AB2=321)32(*1R R R R R I +++所以UAB=UAB1+UAB2则经过戴维南等效之后的电路图如下:可以很简单的求解出II=64R R U AB+ABMatlab求解程序如下:(程序代码如下)R1=8;R2=4;R3=20;R4=3;R5=3;I1=16;I2=1;R6=R5+(R2+R3)*R1/(R1+R2+R3);UAB1=-I2*R5-I2*(R1+R2)*R3/(R1+R2+R3)+I2*R2*R3/(R1+R2+R3); UAB2=I1*(R2+R3)/(R1+R2+R3);UAB=UAB1+UAB2;I=UAB/(R4+R6);解法二: 运用叠加定理直接求解①先考虑电压源对AB两点的电流影响, 此时不看电流源, 电流源相当于断路, 电路图如下：根据电路图, 容易知道: AB 之间的电流I1 为I 1=543232)54//()32(11R R R R R R R R R R R I ++++•+++②再考虑电流源对AB 端电流源的影响, 此时不看电压源, 即将电压源短路, 电路图如下所示:根据电路图, 分析容易知道: 可以根据三角形与Y 形电路之间的转换, 将三角形电阻ACD 转换为Y 形电阻, 公式为：ABI 1BCD形电阻之和相邻电阻的乘积形电阻∆∆Y转换之后的电路图如下:可以得到:R12=32121R R R R R ++•R13=32131R R R R R ++•由于是电流源, 电流一定, 可以忽略与电流源串联的电阻R23 所以I 2=-I2*541312513R R R R R R ++++综上知道:I=I 1+I 2Matlab 求解程序如下: (程序代码如下) R1=8 R2=4;I 2R3=20; R4=3; R5=3; I1=16; I2=1;i1=[(R2+R3)/(R2+R3+R4+R5)]*I1/[R1+(R2+R3)*(R4+R5)/(R2+R3+R4+R5)];R12=R1*R2/(R1+R2+R3); R13=R1*R3/(R1+R2+R3);i2=-I2*(R13+R5)/(R12+R13+R4+R5); I=i1+i2解法三: 利用回路电流法进行求解 实验电路图如下:将无伴电流源的支路作为一个回路电流, 可以有电路图结合回路电i1i2流法列出如下方程:i1=I2I*（R2+R3+R4+R5）+i1*(R3+R5)-i2*（R2+R3）=0 -I*(R2+R3)-i1*R3+i2*(R1+R2+R3)=I1解方程可以很容易解的I 的值。

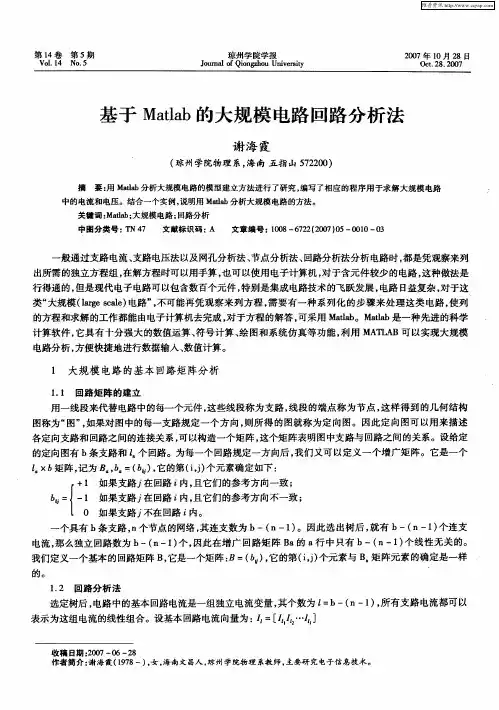

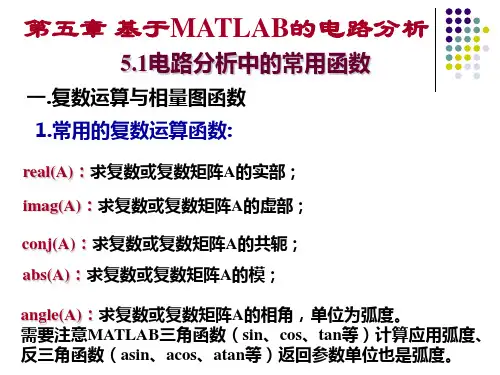

MATLAB在电路中的应用院系：电子与信息科学工程学院专业：电子信息科学与技术班级:电技11-1班姓名：陈曦学好：MATLAB在电路中的应用0 引言MATLAB是“矩阵实验室”（MATrix LABoratoy）的缩写，它是以矩阵运算为基础的交互式程序语言，能够满足科学、工程计算和绘图的需求。
与其它计算机语言相比，其特点是简洁和智能化，适应科技专业人员的思维方式和书写习惯，使得编程和调试效率大大提高。
它用解释方式工作，键入持续后立即得出结果，人机交互性能好，易于调试并被科技人员所乐于接受。
特别是它可适应多种平台，并且随着计算机硬软件的更新及时升级，因此MATLAB语言在国外的大学工学院中，特别是频繁进行数值计算的电子信息类学科中，已经成为每个学生都掌握的工具了。
它大大提高了课程教学、解题作业、分析研究的效率。
MATLAB特点：一、 起点高1、 每个变量代表一个矩阵，它可以有n×m个元素。
2、 每个元素都看作复数，比其它语言优越。
3、 所有的运算都对矩阵和复数有效。
二、 人机界面适合科技人员1、语言规则与笔算式相似：MATLAB的程序与科技人员的书写习惯相近，因此易写易读，易于在科技人员之间交流。
2、矩阵行数、列数无需定义：若要输入一个矩阵，在其它语言编程时必须先定义相应的阶数，而用MATLAB语言则不必有阶数的定义语句，输入数据的行列数就决定了它的阶数。
3、键入算式立即得结果，无需编译：MATLAB是以解释方式工作的，即它对每条语句解释后立即执行。
若有错误也立即作出反应，便于编程者马上改正。
这都大大减轻了编程和调试的工作量。
三、 强大而简易的作图功能1、能根据输入数据自动确定坐标绘图。
基于MATLAB 的集成运算放大器研究及漏电保护仿真作者：许世伟指导：孙霞完成时间：2008- 3 -15目录摘要 (I)Abstract (II)1绪论 (1)1.1问题的提出 (1)1.2论文的主要工作 (2)2 MATLAB概述 (3)2.1引言 (3)2.2MATLAB 的主要组成部分 (4)2.3 MATLAB的工作环境 (4)2.3.1. 操作桌面窗口与指令窗口 (4)2.3.2图形窗 (5)2.3.3. 文本编辑窗 (6)2.3.4.SIMULINK 动态仿真窗口 (6)2.3.5.PDE 工具箱图形用户集成界面 (7)3. 基于MATLAB 的运算放大电路研究 (9)3.1 运算放大器 (9)3.2 建模 (9)3.3 编程 (10)3.4 运行结果 (11)3.5 本章小结 (12)4 故障选线仿真分析....................................................................................................134.1 国内外研究状况 (13)4.2 本文的主要工作 (14)4.3 单相接地故障过程分析 (15)4.3.1 单相接地时的稳态故障分析 (15)4.3.2 中性点不接地系统单相接地故障的稳态分析 (16)4.3.3 经消弧线圈接地系统单相接地故障的稳态分析 (19)4.3.4 线路发生瞬时性单相接地故障 (23)4.3.5 中性点不接地系统线路发生永久性单相接地故障 (23)4.3.6 中性点经消弧线圈接地系统 (27)4.3.7 中性点不接地系统线路发生弧光接地故障 (30)4.3.8 中性点经消弧线圈接地系统 (31)4.4 本章小结 (31)参考文献........................................................................................................................33致谢................................................................................................................................35摘要本文基于MATLAB 语言，对电工、电子电路作了一些分析和研究。

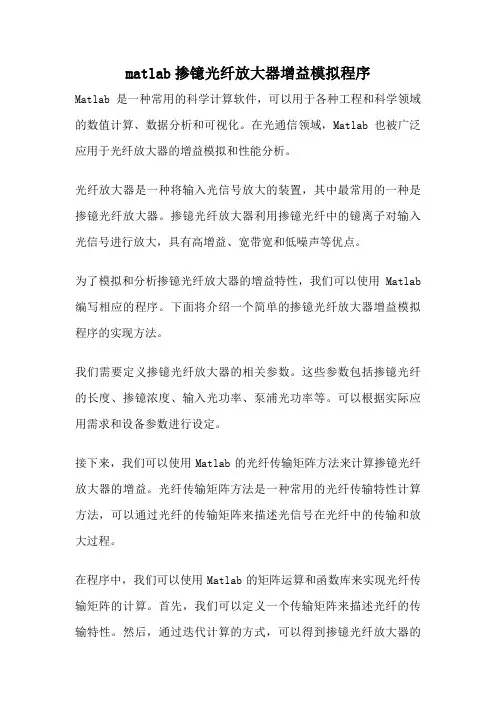

matlab掺镱光纤放大器增益模拟程序Matlab是一种常用的科学计算软件，可以用于各种工程和科学领域的数值计算、数据分析和可视化。
